人教版九年级全一册物理第十八章电功率单元检测题(含答案)

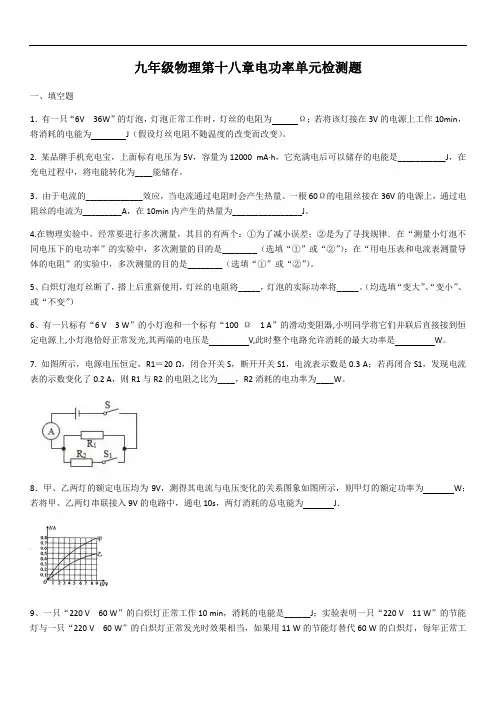

九年级物理第十八章电功率单元检测题

一、填空题

1．有一只“6V 36W”的灯泡，灯泡正常工作时，灯丝的电阻为 Ω；若将该灯接在3V的电源上工作10min，将消耗的电能为 J（假设灯丝电阻不随温度的改变而改变）。

2. 某品牌手机充电宝，上面标有电压为5V，容量为12000 mA·h，它充满电后可以储存的电能是___________J，在充电过程中，将电能转化为____能储存。

3．由于电流的_____________效应，当电流通过电阻时会产生热量。一根60Ω的电阻丝接在36V的电源上，通过电阻丝的电流为_________A，在10min内产生的热量为________________J。

4.在物理实验中，经常要进行多次测量，其目的有两个：①为了减小误差；②是为了寻找规律．在“测量小灯泡不同电压下的电功率”的实验中，多次测量的目的是________（选填“①”或“②”）；在“用电压表和电流表测量导体的电阻”的实验中，多次测量的目的是________（选填“①”或“②”）。

5、白炽灯泡灯丝断了，搭上后重新使用，灯丝的电阻将_____，灯泡的实际功率将_____。（均选填“变大”、“变小”、或“不变”）

6、有一只标有“6 V 3 W”的小灯泡和一个标有“100 Ω 1 A”的滑动变阻器,小明同学将它们并联后直接接到恒定电源上,小灯泡恰好正常发光,其两端的电压是 V,此时整个电路允许消耗的最大功率是 W。

7. 如图所示，电源电压恒定，R1＝20 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A；若再闭合S1，发现电流表的示数变化了0.2 A，则R1与R2的电阻之比为____，R2消耗的电功率为____W。

8．甲、乙两灯的额定电压均为9V，测得其电流与电压变化的关系图象如图所示，则甲灯的额定功率为 W；若将甲、乙两灯串联接入9V的电路中，通电10s，两灯消耗的总电能为 J．

9、一只“220 V 60 W”的白炽灯正常工作10 min，消耗的电能是______J；实验表明一只“220 V 11 W”的节能灯与一只“220 V 60 W”的白炽灯正常发光时效果相当，如果用11 W的节能灯替代60 W的白炽灯，每年正常工

作2000 h，那么一只节能灯一年可节约______度电.

10．一种亮度可以调节的小台灯，其电路如图6甲。电源电压为24Ⅴ，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙。当灯泡正常发光时，灯丝的电阻为 _ _ Ω。调节滑动变阻器R，使灯泡的实际功率为3．6W时，灯泡两端的电压是 V，滑动变阻器R此时电阻 Ω，滑动变阻器R此时实际功率 W。

二、选择题

11.某小灯泡的电阻是9 Ω,接到6 V的电路中,通电300 s,电流做功（ ）

A.2 160 kW·h B.2 160 J C.1200 J D.360 J

12．甲、乙为两段材料、长度均相同，但横截面积不同的电阻丝.将它们按如图所示方式串联在电路中，则通电一段时间后（ ）

A．甲电阻丝温度升高得多 B．乙电阻丝放出的热量多

C．甲电阻丝通过的电流大 D．乙电阻丝消耗的电能多

13．一台“220V 60W”的电视机，一台“220V 60W”的电风扇，一只“220V 60W”的小电暖手炉，同时接在220V的电压下，则相同时间内它们产生的热量（ ）

A．电风扇最多 B．电视机最多

C．暖手炉最多 D．一样多

14．甲、乙两盏电灯并联在电路中，都能正常工作，且甲灯比乙灯亮，则（ ）

A．甲灯电阻比乙灯大 B．加在甲灯两端的电压比乙灯大

C．通过甲灯的电流比乙灯大 D．甲灯消耗的电能一定比乙灯多

15．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。接通电路后发现灯泡L1要比L2亮一些，则下列判断正确的是（ ）

A．L1的电阻比L2的小

B．L1的额定功率比L2的大

C．两灯正常工作时L1发光要暗一些

D．若将两灯并联接入电路，L1发光要亮一些

16．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中（ ）

A．电流表示数变小

B．灯泡L亮度变亮

C．电压表示数变大

D．电路消耗的总功率变大

17 如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A。下列说法正确的是（ ）

A．电源电压为6 V

B．R2的阻值为1 Ω

C．S1和S2都闭合时，R2消耗的功率为18 W

D．只闭合S2时，电路消耗的总功率为24 W

18.有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2 ， 不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）

A. L1和L2正常工作时的电流一样大

B. L1和L2串联在一起同时使用时，两灯一样亮

C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大

D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光

19．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度E的变化图象如图乙所示。闭合开关S，当光照强度减弱时（ ）

A．电路中总电阻变小 B．电流表示数变大

C．电压表示数变小 D．R0功率变大

20．如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J。则下列结果正确的是（ ）

A．电路中的最小电流为1.5A

B．滑片P在中点时，9s内滑动变阻器R消耗的电能为60J

C．R先后两次消耗的电功率之比为8﹕9

D．R1先后两次消耗的电功率之比为4﹕3

三、实验题

21．小明用如图所示的电路来探究影响电流产生的热量的因素。两个完全相同的烧瓶中装有质量和初温相同的同种液体，阻值不变的电阻丝R1＜R2．请回答下列问题：

（1）此实验能探究电流产生的热量与______有关（填字母）。

A．电阻大小 B．电流大小 C．电流方向 D．通电时间

（2）实验中用玻璃管内液面上升的高度反映____ __。

（3）通电一段时间后，小明发现乙玻璃管内液面上升的高度较大，由此可以得出结论是____ _。

22.一个小灯泡上标有“■V 1W”字样，额定电压模糊不清，小明对此展开实验探究．

（1）请根据电路图（甲），用笔画线代替导线，连接实物图（乙）．（电压表量程选用0～15V，电流表量程选用0～0.6A）

（2）先将滑片移到________（A/B）端，再闭合开关S，发现小灯泡微弱发光，电流表有示数，电压表指针指向零刻度线．电路可能存在的故障是________．

（3）排除故障后，小明测出小灯泡在不同电压下的电流，第四次实验电流表示数如图（丙）所示，请将电流表示数以及相应的电功率填人表中，

（4）请根据实验数据，在图丁所示的坐标中用描点法画出该灯泡的电功率随电压变化的图象________ ．根据图象可判断，小灯泡的额定电压是________ V．

四、计算题

23．小刚设计了一种小鸡孵化器的电路模型，如图所示，在一般情况下，只需灯光照明，温度较低时，则需要加热。电源电压为72 V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“200 Ω 3 A”的字样，电流表A1的量程为0～0.6 A，电流表A2的量程为0～3 A，灯泡上标有“12 V 3 W”的字样。

(1)灯泡正常工作时的电流是多大？

(2)闭合S，断开S1、S2，灯泡正常工作，求R1的阻值。

(3)S、S1、S2均闭合时，求R2上消耗电功率的最小值和最大值。

九年级物理第十八章电功率单元检测题

一、填空题

1、 1 5400

2、 216000 化学

3、热 0.6 12960

4、② ①

5、变小 变大

6、 6 9

7、 2:3 1.2

8、 7.2 36

9、 36000 98

10、 60 12 40 3.6

二、选择题

11-15、CACCC 15-20、ADDCC

三、实验题

21、（1）AD （2）电流产生热量的多少 （3）电流产生的热量随电阻增大而增大

22、（1）

（2）B 电压表断路

（3）0.2 0.5

（4） 3.9

四、计算题

23、（1）0.25A （2）240Ω （3）25.92W 194.4W
