给水管道支架计算

  • 格式：docx
  • 大小：14.90 KB
  • 文档页数：3

给水管道支架计算

摘要：

1.引言

2.管道支架的定义和作用

3.管道支架的计算方法

3.1 第一种方法：系数规格法

3.2 第二种方法：管道总长度法

3.3 第三种方法：管道支吊架的估算公式

3.4 第四种方法：管道支架计算公式

4.管道支架的安装与维护

5.结论

正文：

一、引言

给水管道是城市供水系统的重要组成部分，其安全稳定运行直接影响到居民的生活用水。管道支架作为给水管道的支撑结构，它的设计和计算至关重要。本文将为您介绍给水管道支架的计算方法及其安装与维护。

二、管道支架的定义和作用

管道支架是指用于支撑给水管道的结构物，其主要作用是保证管道在运行过程中的稳定性和安全性。通过设置支架，可以避免管道因自重、水流压力和地震等因素造成的弯曲、变形或破裂。

三、管道支架的计算方法 1.第一种方法：系数规格法

系数规格法是根据管道的直径、壁厚和材质等因素，查表得出相应的系数，再用系数乘以管道的长度，得到所需的支架数量。此方法简单易行，适用于一般场合。

2.第二种方法：管道总长度法

管道总长度法是根据管道的总长度和设计要求的支架间距，计算出所需的支架数量。此方法适用于管道布置较为简单的场合。

3.第三种方法：管道支吊架的估算公式

管道支吊架的估算公式是根据管道的直径、壁厚、材质和运行压力等因素，结合工程经验得出的。此方法适用于各种复杂场合，但需要专业知识和经验。

4.第四种方法：管道支架计算公式

管道支架计算公式是根据管道的直径、壁厚、材质和运行压力等因素，通过力学计算得出的。此方法准确度较高，适用于对支架承载能力要求较高的场合。

四、管道支架的安装与维护

1.安装

管道支架的安装应严格按照设计要求进行，确保支架的位置、高度和角度均符合要求。在安装过程中，应采用合适的支撑结构，避免对管道造成不必要的损伤。

2.维护

管道支架的维护主要包括定期检查和清洁。检查支架的牢固程度和磨损情况，对出现问题的支架及时进行维修或更换。同时，定期对支架进行清洁，以保证其正常运行。

五、结论

给水管道支架的计算是保障管道安全运行的关键环节。

合集下载

管道支架计算表

管道支架计算表

参考

管道长度m距顶高度mm管道根数支架间距支架间距支架总重KG

保 温70011.51.50.00

不保温70011.51.50.00

保 温70011.51.50.00

不保温7001330.00

保 温70011.51.50.00

不保温7001330.00

保 温70011.51.50.00

不保温7001330.00

保 温7001330.00

不保温7001330.00

保 温7001330.00

不保温7001330.00

保 温70011.51.50.00

不保温7001330.00

保 温70011.51.50.00

不保温7001330.00

保 温70011.51.50.00

不保温7001330.00

保 温70011.51.50.00

不保温7001330.00

保 温7001330.00

不保温7001330.00

保 温7001330.00

不保温7001330.00

保 温7001330.00

不保温7001330.00

0金属管

25

32DN民用与一般工业建筑室内管道,系统运行的最低环境温度-20°介质温度不高于150℃，保温层厚度≤6最新版《室内管道支架及吊架图集03S402》、《建筑给水排水级采暖工程施工质量验收规范GB50424-

适用范围

DN

125

15015

6520

80

10040

DN

支架总量合计（KG)：手动输入是否

保温

200

25050管径

DN

DN

DN编制依据

说明：管道根数是指多根管道公用同一支架时输入，只需在手动输入单元格下输入数据，其他参数自动计算生成，

DN

DNDN

DN

DN

DN

DN

单支架总量KG支架个数横担长度mm吊杆长度吊杆距横担边mm管中距吊杆mm管与管间距

1.808030080060240190

1.5344020080060140100

1.808030080060240190

1.5344020080060140110

1.808030080060240200

1.58912022080060160120

1.86272032080060260210

管道支架受力计算

管道支架受力计算

中铁建设集团有限公司企业内部标准 管道支架安装标准

第 1 页 共 2 页 地下三层3-8/D-E轴空调冷却水管道支架受力计算

管道受力计算步骤如下：

1）对图纸进行支架的深化设计

首先对现有的图纸进行支架的深化设计，确定各个部位支架的间距，并在图纸上标明具体位置。并以洽商或工作联系单的形式经过专业设计人员的签认。

2）支吊架拉力计算

第一步、根据图集《室内管道支架及吊架》（03S402,中国建筑标准设计研究所2003.5.1实行）查出管道（如为保温管道应为带保温的管道）重量。

根据长城金融工程空调冷却水施工设计说明要求（DN450采用螺旋焊接钢管），钢管规格为为Φ478*9。

对于加厚管道，应根据每米钢管质量的计算公式计算出它的每米重量A：1*24.6616*δ*（D —δ）/1000，其中D为外径，δ为壁厚。

冷却水管重量：24.6616×9×（478-9）÷1000=104.6 kg/m

第二步、计算管道满水重量和支架自重

每米管道水重量：

T=π*（管内径）²*水密度（kg/m³）

3.14×(0.45÷2)²×1000÷1000=159 kg/m

第三步、根据设计签认的“支吊架”深化图纸及上述计算数据，用下式计算出每个的膨胀螺栓须承受的力B（KN）： 中铁建设集团有限公司企业内部标准 管道支架安装标准

第 2 页 共 2 页

槽钢自重(t)：2.85m×14.2kg/m=40.47 kg

总重量(t)：（104.6+159）×66.4+40.47×7=17786.33 kg

膨胀螺栓承受的力：17786.33÷(8×7)÷100=3.18 KN

第四步、从图集《室内管道支架及吊架》（03S402）中P9关于M16的锚栓抗拉极限荷载为9.22KN,抗剪极限荷载为5.91KN，均大于深化设计荷载，故M16的膨胀螺栓的选取满足本工程需要。

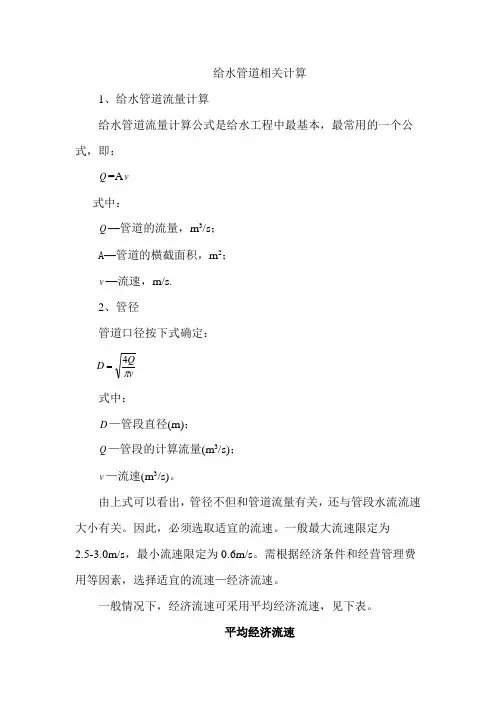

给水管道相关计算

给水管道相关计算

给水管道相关计算

1、给水管道流量计算

给水管道流量计算公式是给水工程中最基本，最常用的一个公式，即：

Q=Av

式中：

Q—管道的流量，m3/s；

A—管道的横截面积，m2；

v—流速，m/s.

2、管径

管道口径按下式确定：

vQD4

式中：

D—管段直径(m)；

Q—管段的计算流量(m3/s)；

v—流速(m3/s)。

由上式可以看出，管径不但和管道流量有关，还与管段水流流速大小有关。因此，必须选取适宜的流速。一般最大流速限定为2.5-3.0m/s，最小流速限定为0.6m/s。需根据经济条件和经营管理费用等因素，选择适宜的流速—经济流速。

一般情况下，经济流速可采用平均经济流速，见下表。

平均经济流速 管径（mm） 平均经济流速（m3/s）

D=100—400 0.6—0.9

D≥400 0.9—1.4

一般大管径取较大的平均经济流速，小管径可取较小的平均经济流速。

3、水头损失

在供水管路中水流在流动的过程中有管路阻力损失，即水头损失。核算水头损失以确定水压是否满足要求。水头损失由沿程水头损失和局部水头损失两部分组成，在大、中管道口径水头损失计算时，为简化计算，常取局部水头损失为沿程水头损失的5%—10%算，由水力学知识可知：

沿程水头损失：hf=（L/c2R）v2 （2）

局部水头损失：hj=（5%—10%）hf （3）

则总水头损失：hw=hf+hj=k hf （4）

式中：

hw—管道的总水头损失，m；

hf—管道沿程水头损失，m；

hj—管道局部水头损失，m；

k—考虑局部水头损失后的系数，取k=1.05—1.10；

L—管道的长度，m；

v—管道中水流平均速度，m/s；

R—管道的水力半径，m，圆管R=D/4，D为管道内径，m； c—谢才系数，m1/2/s ，c=（1/n）R1/6，n为糙率系数，与管道内壁状况和管材有关，下表给出了几种管道的糙率，以供参考。

室内给水管道支架重量含量表

室内给水管道支架重量含量表

管径(mm)DN15DN20DN25DN32DN40DN50DN65钢支架（kg）1.41.41.962.452.953.43.79管径(mm)DN80DN100DN125DN150DN200DN250DN300钢支架（kg）4.14.637.017.699.5315.3818.17

说明3、此表是统计出来的平均数据，仅供参考。单位：kg/10m室内给水管道支架含量表 单位：kg/10m

参考《2003深圳市安装工程消耗量标准》第八册 给排水、燃气工程 P309页说明1、沟槽连接的给水管道支架含量按此表相应数量乘以系数1.2；说明2、若采用其他材料的支架，应按实另行计算。
