汽轮机组大修施工方案

********天然气发电有限公司

汽轮发电机本体大修技术方案

批准：

审核：

编制：

天然气发电有限公司

二O一二年元月十三日

2 一、发电机参数：

型号 QF—20—2 编号 功率２００００ＫＷ 额定电压 １０.５kＶ

转速３０００ r/min 静子电流１３７５Ａ 转子电流３５７Ａ

转子电压１４９Ｖ 周波５０Ｈｚ 线方式 Y 出厂日期 ２００６ 制造厂 山东济南发电设备厂

二、检修前准备工作

1、由生产部组织相关人员明确、落实检修项目、工期和主要备件。；

2、检修开工前项目负责人应确定检修工期、控制工作进度；

3、检修开工前明确发电机检修场地，并做好现场的消防、保卫措施；

4、 做好材料、备品配件、专用工具、试验工具、安全工具的领用、制作和保管工作，施工器具运到现场，并准备好技术记录表格及必要的图纸；

5、对检修人员进行技术交底，组织学习技术措施，明确工艺要求、质量标准、现场要求，协调好工种间的配合工作；

6、提前开好发电机检修工作票。

7、检查专用起吊工具是否完好和齐全，起吊行车应全面检查电气设备及回路是否完好、刹车装置是否可靠。

三、本次检修时间 月 日至 日

四、本次检修技术负责人： 项目负责人： 施工负责人：

检修部门：

五、质量检验

1、中间检验

1.1 中间检验，应在定、转子检修完毕后，转子装入膛内之前进行，由总工及相关部门经理、相关专业技术人员参加验收，验收前项目负责人应自检合格；

1.2 检验内容

1.2.1 检查定转子(包括励磁机)各部分符合质量要求；

1 / 11 ——方案计划参考范本——

汽轮机组大修安全管理规定

______年______月______日

____________________部门

2 / 11

机组大修是一项复杂的工作，检修项目多、时间紧、任务重，检修现场点多面广，立体交叉作业多，若疏于管理，容易发生设备损坏和人身事故，因此为了安全、高质量地完成大修任务，特制定本规定，就大修中安全施工管理提出具体要求。

一、大修安全管理计划

1、大修前的准备工作。

1.1大修前公司召开机组大修动员会，要求参修的领导、安监人员、技术人员、生产骨干人员参加，将机组大修内容、项目向参加大修的所有人员交底，对大修安全工作进行动员、部署，定出目标，提出要求，宣传本计划，交待大修期间安全监察的重点和难点，充分发挥安全保证体系和安全监察体系的作用，落实公司各级人员在大修中的安全责任。会议由总经理（或总工）主持。

1.2各施工单位要积极做好各重点检修项目的危险点排查分析工作，对有危险性的作业，有可能造成火灾、爆炸、触电、中毒、窒息、机械伤害、烧烫伤、人员高空坠落等以及可能引起生产设备停电、停运事故的，制订详细“三措”，经项目负责人、相关专职审定后由安全员报公司安委会。对于检修班组承建的具体工作任务，在开工前同样要进行危险点排查分析工作，做到措施具体、责任明确，确保机组大修工作顺利进行。

1.3对参加大修的检修人员在修前一周进行《安规》及本规定的学习、考试，对参加大修的民工进行安全教育、培训、考试；对承包大修项目的施工队伍进行资质审查，安全教育、签订安全协议，制定

3 / 11 安全施工方案，落实施工安全措施，交纳安全施工抵押金，不“以包代管”。由生技部及时通知各外包单位，准时参加公司组织的安全教育，并于开工前两天办理相关开工手续。

1.4成立公司领导参加的大修安全监督网络、员工代表安全生产巡视组，分成若干小组每天对大修现场进行安全检查。各外包单位成立由第一责任人参加的安全检查小组，定期深入现场，查禁违章、检查、指导管辖范围内人员安全施工。（修前一周成立网络、巡视组，并公布活动计划）

1#汽轮发电机组大修工程技术协议

附件一：

xxxx热电有限公司

1#汽轮发电机组大修工程

技术协议

甲方：xxxx热电有限公司

乙方：xxxx电力有限公司

签约地点：

xxxx热电有限公司 1#汽轮发电机组大修工程技术协议

第1页共8页 主合同编号：

甲方（发包方）：xxxx热电有限公司

乙方（承包方）：xxxx电力有限公司

一、总则

1、工程质量等级：合格。

2、工程具备竣工验收条件，乙方按国家竣工有关规定向甲方提供完整的竣工资料和竣工验收报告，并出具质量保修书，甲方接到资料后应于10天内组织有关人员进行验收审定完毕合格后给予办理竣工结算。

3、甲方有权对已经隐蔽的工程重新检验，乙方应按要求进行剥离或开孔，并在检验后重新覆盖或修复。检验合格，甲方承担由此发生的全部追加合同价款，并相应顺延工期；检验不合格，乙方承担发生的全部费用，工期不予顺延。

4、竣工工程验收，以甲方相关专业的图纸、说明书和国家颁发的工程施工验收规范、质量检验标准为依据。

5、乙方承担本工程质量保修责任，其最低保修期限按《建设工程质量管理条例》有关规定执行，在保修范围和保修期限内发生质量问题的，乙方应当履行保修义务，并对造成的损失承担赔偿责任。

6、机组大修前15天，甲方通知乙方计划停机时间，乙方在停机前10天派出人员到现场进行技术交底以及测量有关技术数据，届时乙方人员不到位，扣工程款1000元，并且甲方测量的结果乙方必须承认。

7、乙方应严格按照甲方的考核工期要求按期完工，因乙方原因造成工期拖延，每拖延一天，扣工程款5000元。

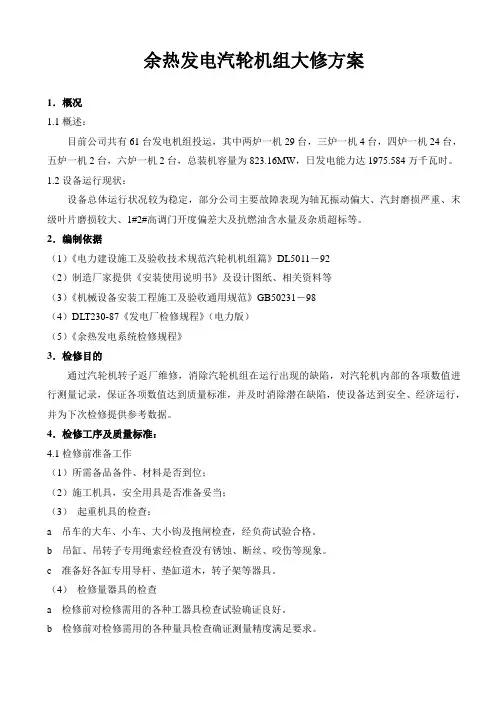

余热发电汽轮机组大修方案

1．概况

1.1概述：

目前公司共有61台发电机组投运，其中两炉一机29台，三炉一机4台，四炉一机24台，五炉一机2台，六炉一机2台，总装机容量为823.16MW，日发电能力达1975.584万千瓦时。

1.2设备运行现状：

设备总体运行状况较为稳定，部分公司主要故障表现为轴瓦振动偏大、汽封磨损严重、末级叶片磨损较大、1#2#高调门开度偏差大及抗燃油含水量及杂质超标等。

2．编制依据

（1）《电力建设施工及验收技术规范汽轮机机组篇》DL5011－92

（2）制造厂家提供《安装使用说明书》及设计图纸、相关资料等

（3）《机械设备安装工程施工及验收通用规范》GB50231－98

（4）DLT230-87《发电厂检修规程》（电力版）

（5）《余热发电系统检修规程》

3．检修目的

通过汽轮机转子返厂维修，消除汽轮机组在运行出现的缺陷，对汽轮机内部的各项数值进行测量记录，保证各项数值达到质量标准，并及时消除潜在缺陷，使设备达到安全、经济运行，并为下次检修提供参考数据。

4．检修工序及质量标准：

4.1检修前准备工作

（1）所需备品备件、材料是否到位；

（2）施工机具，安全用具是否准备妥当；

（3） 起重机具的检查：

a 吊车的大车、小车、大小钩及抱闸检查，经负荷试验合格。

b 吊缸、吊转子专用绳索经检查没有锈蚀、断丝、咬伤等现象。

c 准备好各缸专用导杆、垫缸道木，转子架等器具。

（4） 检修量器具的检查

a 检修前对检修需用的各种工器具检查试验确证良好。

b 检修前对检修需用的各种量具检查确证测量精度满足要求。 （5）检修设备环境条件检查

a 检修现场用照明、水源、气源、电源及必要的消防设施已准备可用；

b 检修现场的地面已做好保护措施。

c 检修现场的保卫工作已作好，有关围栏已设置好。

4.2 汽轮机本体检修

4.2.1汽轮机的解体工序：

（1）解体前系统条件确认：
