暖通工程施工方案

暖通工程施工方案

一、采暖工程 1、安装准备：

（1）认真熟悉图纸，配合土建施工进度，预留孔洞及安装埋件。

（2）按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图，包括干管起点，末端和拐弯、节点、预留口、坐标位置等、 （3）材料检验：

①管材：镀锌钢管，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平现象。 ②管件：无偏扣、方口、乱扣、断口和角度不准现象。

③阀门：铸造规矩、无毛刺、无裂纹，开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求。手轮无损伤，有出厂合格证，安装前应按有关规定进行强度及严密性试验。

④其它材料：型钢、园钢、管卡子、螺栓、螺母、油麻垫、焊条等。选用时应符合设计要求。 2、管道安装：

按施工图纸进行管段的加工，包括：断管、套丝、上配件、核对尺寸、按环路分组编号，码放整齐。（1）托架安装：安装托架前，先用水平按设计标高计算出两头的管底高度，在墙上或沟壁上放出坡线，或按土建施工的水平线上下量出需要的高度，按间距画出托架位置标记，剔打全部墙洞，用水冲净两孔洞，将200＃水泥砂浆填入洞深的一半，再将预制好的托架插入洞内，用碎石塞住，校正卡孔的距墙尺寸和托架高度，将卡架栽平正，牢固，用砂浆将孔洞填满抹平，然后在卡孔中心位置拉线，依次把中间托架栽好。U 型活动卡架一头套丝，型钢上下各安一个螺母紧固，而U 型固定卡两头套丝， 两头各安一个螺母紧固，靠紧型钢，在管道上焊两块止动钢板。 （2）吊架安装：先将始点与终点的型钢吊架安装好，用22＃铅丝或小线在型钢下皮吊孔中心拉直、绷紧，把中间的型钢吊架依次栽好。按设计管道的标高、坡度结合吊卡间距、管径大小，根据吊卡中心计算每个吊棍的长度并进行预制，待管道安装时用。 4、干管安装

干管安装应从进户或分支路管开始。装管前要检查管膛并清理干净。在丝头处涂好铅油缠好麻线，一人在末端扶好管，一人在接口处把管相对固定对准丝扣，慢慢转动入扣。用一把管钳咬住前节管件，用另一把管钳转动至松紧适度。对准调直时的标记要求丝扣外露2-3扣，并清除麻头依此方法装完为止（管道穿过伸缩时应加装柔性接头，过沟处必须先穿好套管）。吊卡安装时先把吊棍按坡向、顺序依次穿在型钢上。吊环按间距位置套在环上，再把管抬起穿上螺栓拧上螺母，将管固定，安装托架上的管道时，先把管就位在托架上，把第一节管装好U型卡，然后安装第二节管，以后各节管均按此进行。紧固好螺栓。

北京理工大学良乡校区1号宿舍楼工程 通风空调工程施工方案

第 1 页 共 29 页 一、编制依据

1、《制冷设备安装工程施工验收规范》 GB50274-98

2、《通风空调工程施工质量及验收规范》 GB50243-2002

3、《通风空调工程施工工艺标准》

北京理工大学良乡校区1号宿舍楼工程 通风空调工程施工方案

第 2 页 共 29 页 二、工程概况

2.1建筑概况

本工程为北京理工大学良乡校区1#宿舍楼，地下一层，地上十二层，建筑高度43.55米，建筑面积31500平米，占地面积4435平米，空调面积22040平米。地下一层功能为车库、设备用房及库房，其中车库及库房战时为二等人员掩蔽所；地上功能为活动室、办公室、会议室宿舍等。

2.2通风系统

1、地下一层制冷机房、变配电室、库房及车库分别设机械送、排风系统。

2、一、二层设置全热交换式换气机通风系统。

3、一、二层厕所设吊顶式排气扇或橱窗用百叶窗式排气扇排风。

4、三～十二层卫生间设带排气扇浴霸通过变压风道排风。

5、屋顶电梯机房设置壁式轴流风机排风。

6、主要通风房间的换气次数：

房间名称 换气次数（次/h）

制冷机房 6

变配电室 10

车库 4

库房 4

卫生间 15

电梯机房 15

2.3空调系统

各空调房间室内设计参数：

房间名称 夏季 冬季 新风量 躁声值

温度（℃） 相对湿度（%） 温度（℃） m3/h.p dB(A)

活动室、会议室 26℃ ≤65% 20℃ 30 45

范文 范例 指导 参考

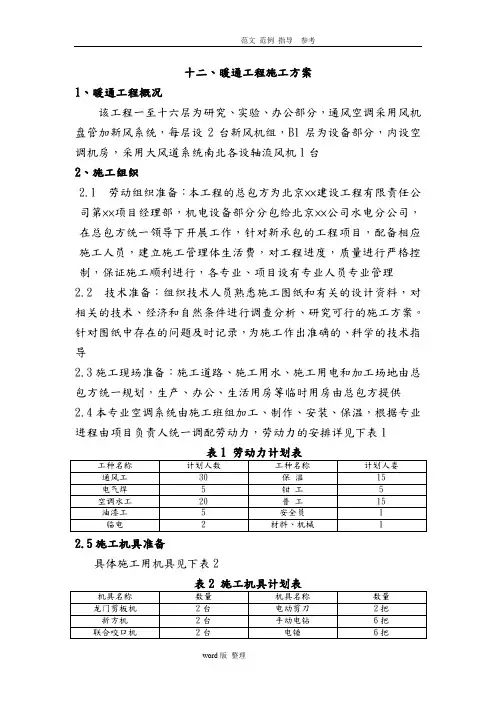

word版 整理 十二、暖通工程施工方案

1、暖通工程概况

该工程一至十六层为研究、实验、办公部分，通风空调采用风机盘管加新风系统，每层设2台新风机组，B1层为设备部分，内设空调机房，采用大风道系统南北各设轴流风机1台

2、施工组织

2.1 劳动组织准备：本工程的总包方为北京××建设工程有限责任公司第××项目经理部，机电设备部分分包给北京××公司水电分公司，在总包方统一领导下开展工作，针对新承包的工程项目，配备相应施工人员，建立施工管理体生活费，对工程进度，质量进行严格控制，保证施工顺利进行，各专业、项目设有专业人员专业管理

2.2 技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析、研究可行的施工方案。针对图纸中存在的问题及时记录，为施工作出准确的、科学的技术指导

2.3施工现场准备：施工道路、施工用水、施工用电和加工场地由总包方统一规划，生产、办公、生活用房等临时用房由总包方提供

2.4本专业空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见下表1

表1 劳动力计划表

工种名称 计划人数 工种名称 计划人娄

通风工 30 保 温 15

电气焊 5 钳 工 5

空调水工 20 普 工 15

油漆工 5 安全员 1

临电

2 材料、机械 1

2.5施工机具准备

具体施工用机具见下表2

表2 施工机具计划表

机具名称 数量 机具名称 数量

龙门剪板机 2台 电动剪刀 2把

折方机 2台 手动电钻 6把

联合咬口机 2台 电锤 6把 范文 范例 指导 参考

word版 整理 立式咬口机 2台 倒链（10T） 2个

暖通工程施工方案

一、采暖工程?1、安装准备：?

（1）认真熟悉图纸，配合土建施工进度，预留孔洞及安装埋件。?

（2）按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图，包括干管起点，末端和拐弯、节点、预留口、坐标位置等、?（3）材料检验：?

①管材：镀锌钢管，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平现象。?②管件：无偏扣、方口、乱扣、断口和角度不准现象。?

③阀门：铸造规矩、无毛刺、无裂纹，开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求。手轮无损伤，有出厂合格证，安装前应按有关规定进行强度及严密性试验。?

④其它材料：型钢、园钢、管卡子、螺栓、螺母、油麻垫、焊条等。选用时应符合设计要求。?2、管道安装：?

按施工图纸进行管段的加工，包括：断管、套丝、上配件、核对尺寸、按环路分组编号，码放整齐。（1）托架安装：安装托架前，先用水平按设计标高计算出两头的管底高度，在墙上或沟壁上放出坡线，或按土建施工的水平线上下量出需要的高度，按间距画出托架位置标记，剔打全部墙洞，用水冲净两孔洞，将200＃水泥砂浆填入洞深的一半，再将预制好的托架插入洞内，用碎石塞住，校正卡孔的距墙尺寸和托架高度，将卡架栽平正，牢固，用砂浆将孔洞填满抹平，然后在卡孔中心位置拉线，依次把中间托架栽好。U?型活动卡架一头套丝，型钢上下各安一个螺母紧固，而U?型固定卡两头套丝，?两头各安一个螺母紧固，靠紧型钢，在管道上焊两块止动钢板。? （2）吊架安装：先将始点与终点的型钢吊架安装好，用22＃铅丝或小线在型钢下皮吊孔中心拉直、绷紧，把中间的型钢吊架依次栽好。按设计管道的标高、坡度结合吊卡间距、管径大小，根据吊卡中心计算每个吊棍的长度并进行预制，待管道安装时用。?4、干管安装?

干管安装应从进户或分支路管开始。装管前要检查管膛并清理干净。在丝头处涂好铅油缠好麻线，一人在末端扶好管，一人在接口处把管相对固定对准丝扣，慢慢转动入扣。用一把管钳咬住前节管件，用另一把管钳转动至松紧适度。对准调直时的标记要求丝扣外露2-3扣，并清除麻头依此方法装完为止（管道穿过伸缩时应加装柔性接头，过沟处必须先穿好套管）。吊卡安装时先把吊棍按坡向、顺序依次穿在型钢上。吊环按间距位置套在环上，再把管抬起穿上螺栓拧上螺母，将管固定，安装托架上的管道时，先把管就位在托架上，把第一节管装好U型卡，然后安装第二节管，以后各节管均按此进行。紧固好螺栓。?
