监控系统设备调试及系统测试方案

中铁五局电务公司地铁项目部

1 环境与设备监控系统（BAS）试验与调试方案

第一节 BAS单系统调试

1、试验组织机构及人员配备

项目部配备BAS试验主管1名、试验工程师2名、网络工程师2名。

2、调试内容

站内各PLC间通讯；所监控的设备包括空调机组，回排风机，开断风阀，调节风阀，送风机，排风机，冷水机组，冷冻、冷却水泵，冷却塔，隧道风机，开断型电动蝶阀，二通调节水阀，温湿度传感器，压力传感器，电磁流量计，电梯，扶梯，排污泵，节电照明，普通照明，广告照明，导向系统，以及IBP盘等

3、调试工艺流程

中铁五局电务公司地铁项目部

2 4、系统调试应具备的条件

在BAS系统进行车站设备调试前，现场及其他系统应完成如下工作或满足以下条件：

（1）车站内环境温度在0－55℃之间，相对湿度小于95%且无结露现象。

（2）车站控制室、环控电控室已施工完毕，可投入正常使用。

（3）车站内给BAS系统及相关设备能够提供稳定可靠的电源。

（4）大系统空调机组变频器柜到大系统空调机组的单体调试完成，其设备在现场手动状态下完全正常进行，同时在自动（或遥控）状态下允许BAS系统随时启动、运行，具备系统调试条件。

（5）回排风机变频器柜到回排风机的单体调试完成，其设备在现场手动状态下完全正常进行，同时在自动（或遥控）状态下允许BAS系统随时启动、运行，具备调试的条件。

（6）隧道风机的电控柜到隧道风机的单体调试完成，其设备在现场手动状态下完全正常进行，同时在自动（或遥控）状态下允许BAS系统随时启动、运行，具备调试的条件。

（7）空调小系统的电控柜到小系统空调机组的单体调试完成，其设备在现场手动状态下完全正常进行，同时在自动（或遥控）状态下允许BAS系统随时启动、运行，具备调试的条件。

（8）电动风阀的现场控制箱到风阀控制器及风阀的单体调试完成，其设备在现场手动状态下完全正常进行，同时在自动（或遥控）状态下允许BAS系统随时启动、运行，具备调试的条件。

*-

第一章 视频监控系统

3.1概述

本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统，总控室设在首层消防保安中心。

系统采用高清晰度全彩色系列摄像机，视频信号传输电缆采用SYV-75-5射频同轴电缆。电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输，并在电梯机房设楼层信号叠加器，将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆，采用星型结构与矩阵通信。

安防控制中心分别设置1台多媒体视频图形工作站、1台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机，监示器墙由16台21”100Hz监视器。

系统前端将所有视频信号及控制信号分别传送至控制中心，接入16路嵌入式数字硬盘录像机进行录像，输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵，通过矩阵控制，将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。

上述操作一次编程后自动运行，操作员得到授权后，可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。

系统视频矩阵具备报警接口，可接收入侵报警系统的报警输出信号，实时联动摄像机及录像机动作，对报警信号进行图像复核。系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网，将相关数据、图像向上送至安全管理系统进行集成。如下图所示：

*-

3.2 系统调试要求

1) 系统的画面显示应可任意编程，具备画面自动轮巡、定格及报警显示等功能，可自动或手动切换。对多路摄像信号具有实时传输、切换显示、后备存储等功能。对多画面显示系统应具有多画面、单画面转换、定格等功能。

2) 应具备日期、时间、字符显示功能，可设定摄像机识别和监视器字幕；电梯轿厢的摄像机信号要求能将楼层字符叠加上去，通过视频线传至安防监控室，并在监视器墙上显示。

,.

系统调试及试运行

第一节 调试准备及系统主要设备供应商配合工作

一、调试准备

1、调试前准备必须的材料、工具及设备仪器。

2、确定调试程序、调试人员资格审查和职责分工以及调试时间安排。

3、开通调试前应按设计要求检查火灾自动报警设备的规格、型号、数量、备品、备件和技术资料等是否齐全。应先分别对消防控制设备等逐个进行单体通电检查。

4、检查线路，对错线、开路、虚焊和短路等以及施工存在的问题应逐一加以排除。正常后方可进行系统调试。

二、主要设备供应商配合工作。

1、本工程要求以下设备供应商配合调试工作：消防水泵供应商、火灾报警系统设备供应商、阀门及组件供应商。

2、在施工安装期间，我司要求主要系统设备供应商派专业工程师对施工提供技术指导，协助我公司对消防系统的安装，以保证安装的质量。在调试前需进行施工质量检查，以下为检查的主要内容：

1）火灾报警点的安装、布线及接线。

2）施工验收文件、整改记录、图纸及测试资料。

3）线槽、管路的敷设和布线情况。

4）消防中心的调试条件。

3、供应商专业工程师协同我司编制调试方案，参加调试验收的整个过程。

第二节 单系统调试

一、 火灾自动报警系统（单系统）调试 ,.

（一）、火灾自动报警系统调试前须具备的条件

1、消防控制室内火灾自动报警系统设备的施工安装及连线工作已完成。

2、探测回路中的所有部件，包括探测器、模块等安装完毕，探测回路线不应有断路、短路、对地等故障。

3、220V市电及24V直流供电设备安装完毕，不能采用临时电源。

4、调试系统有按实际修改过的火灾自动报警系统施工图及接线图（如模块端子箱的接线图、探测器回路的接线顺序、联动设备清单等等），且施工变更已经记录在图纸上。

5、系统调试方案应已取得业主、监理工程师认可。

6、已确定参加系统调试的人员，包括业主、监理、总包方和项目部技术负责人、工程师和技术员。

（二）、系统调试主要步骤

1、审查系统配置

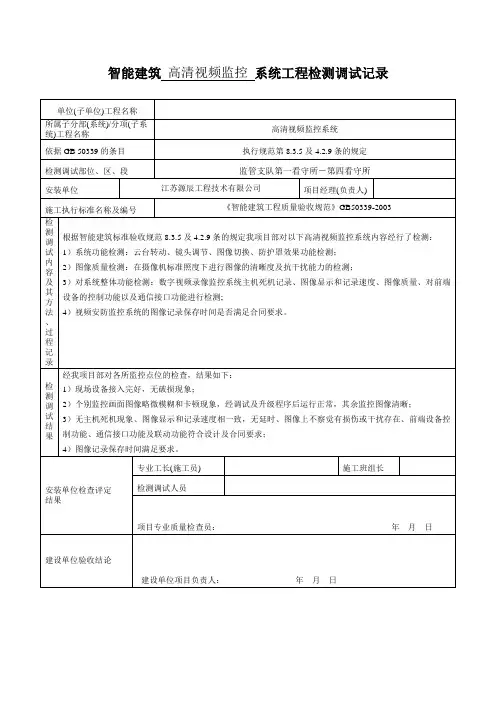

智能建筑 高清视频监控 系统工程检测调试记录

单位(子单位)工程名称

所属子分部(系统)/分项(子系

统)工程名称 高清视频监控系统

依据GB 50339的条目 执行规范第8.3.5及4.2.9条的规定

检测调试部位、区、段 监管支队第一看守所－第四看守所

安装单位 江苏源辰工程技术有限公司 项目经理(负责人)

施工执行标准名称及编号 《智能建筑工程质量验收规范》GB50339-2003

检测调试内容及其方法、过程记录 根据智能建筑标准验收规范8.3.5及4.2.9条的规定我项目部对以下高清视频监控系统内容经行了检测：

1）系统功能检测：云台转动、镜头调节、图像切换、防护罩效果功能检测；

2）图像质量检测：在摄像机标准照度下进行图像的清晰度及抗干扰能力的检测；

3）对系统整体功能检测：数字视频录像监控系统主机死机记录、图像显示和记录速度、图像质量、对前端设备的控制功能以及通信接口功能进行检测;

4）视频安防监控系统的图像记录保存时间是否满足合同要求。

检测调试结果

经我项目部对各所监控点位的检查，结果如下：

1）现场设备接入完好，无破损现象；

2）个别监控画面图像略微模糊和卡顿现象，经调试及升级程序后运行正常，其余监控图像清晰；

3）无主机死机现象、图像显示和记录速度相一致，无延时、图像上不察觉有损伤或干扰存在、前端设备控制功能、通信接口功能及联动功能符合设计及合同要求；

4）图像记录保存时间满足要求。

安装单位检查评定

结果 专业工长(施工员) 施工班组长

检测调试人员

项目专业质量检查员： 年 月 日

建设单位验收结论

建设单位项目负责人： 年 月 日
