水电暖施工方案

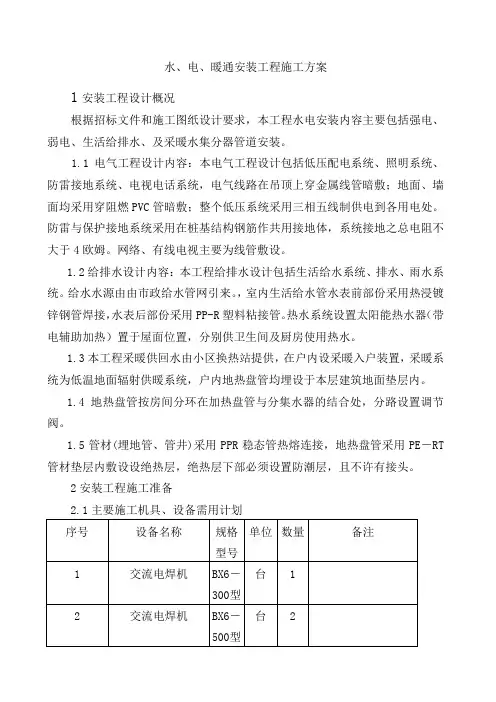

水、电、暖通安装工程施工方案

1安装工程设计概况

根据招标文件和施工图纸设计要求，本工程水电安装内容主要包括强电、弱电、生活给排水、及采暖水集分器管道安装。

1.1电气工程设计内容：本电气工程设计包括低压配电系统、照明系统、防雷接地系统、电视电话系统，电气线路在吊顶上穿金属线管暗敷；地面、墙面均采用穿阻燃PVC管暗敷；整个低压系统采用三相五线制供电到各用电处。防雷与保护接地系统采用在桩基结构钢筋作共用接地体，系统接地之总电阻不大于4欧姆。网络、有线电视主要为线管敷设。

1.2给排水设计内容：本工程给排水设计包括生活给水系统、排水、雨水系统。给水水源由由市政给水管网引来。，室内生活给水管水表前部份采用热浸镀锌钢管焊接，水表后部份采用PP-R塑料粘接管。热水系统设置太阳能热水器（带电辅助加热）置于屋面位置，分别供卫生间及厨房使用热水。

1.3本工程采暖供回水由小区换热站提供，在户内设采暖入户装置，采暖系统为低温地面辐射供暖系统，户内地热盘管均埋设于本层建筑地面垫层内。

1.4地热盘管按房间分环在加热盘管与分集水器的结合处，分路设置调节阀。

1.5管材(埋地管、管井)采用PPR稳态管热熔连接，地热盘管采用PE－RT管材垫层内敷设设绝热层，绝热层下部必须设置防潮层，且不许有接头。

2安装工程施工准备

2.1主要施工机具、设备需用计划

序号 设备名称 规格型号 单位 数量 备注

1 交流电焊机 BX6－300型 台 1

2 交流电焊机 BX6－500型 台 2 序号 设备名称 规格型号 单位 数量 备注

3 手提砂轮机 SISI 台 2

4 冲击电钻 561型 把 2

5 热熔器 个 4

6 手枪电钻 J12－6－Φ10 把 5

7 电动试压泵 台 1

8 手动试压泵 台 1

9 机械压接钳 套 1 导线连接

10 砂轮切割机 台 2

2.2主要施工及测量器具：

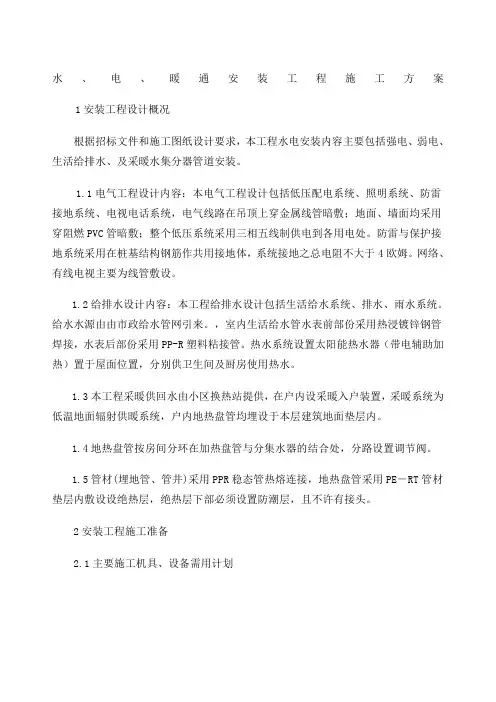

水、电、暖通安装工程施工方案

1安装工程设计概况

根据招标文件和施工图纸设计要求，本工程水电安装内容主要包括强电、弱电、生活给排水、及采暖水集分器管道安装。

1.1电气工程设计内容：本电气工程设计包括低压配电系统、照明系统、防雷接地系统、电视电话系统，电气线路在吊顶上穿金属线管暗敷；地面、墙面均采用穿阻燃PVC管暗敷；整个低压系统采用三相五线制供电到各用电处。防雷与保护接地系统采用在桩基结构钢筋作共用接地体，系统接地之总电阻不大于4欧姆。网络、有线电视主要为线管敷设。

1.2给排水设计内容：本工程给排水设计包括生活给水系统、排水、雨水系统。给水水源由由市政给水管网引来。，室内生活给水管水表前部份采用热浸镀锌钢管焊接，水表后部份采用PP-R塑料粘接管。热水系统设置太阳能热水器（带电辅助加热）置于屋面位置，分别供卫生间及厨房使用热水。

1.3本工程采暖供回水由小区换热站提供，在户内设采暖入户装置，采暖系统为低温地面辐射供暖系统，户内地热盘管均埋设于本层建筑地面垫层内。

1.4地热盘管按房间分环在加热盘管与分集水器的结合处，分路设置调节阀。

1.5管材(埋地管、管井)采用PPR稳态管热熔连接，地热盘管采用PE－RT管材垫层内敷设设绝热层，绝热层下部必须设置防潮层，且不许有接头。

2安装工程施工准备

2.1主要施工机具、设备需用计划 序号 设备名称 规格型号 单位 数量 备注

1 交流电焊机 BX6－300型 台 1

2 交流电焊机 BX6－500型 台 2

3 手提砂轮机 SISI 台 2

4 冲击电钻 561型 把 2

5 热熔器

个 4

6 手枪电钻 J12－6－Φ10 把 5

7 电动试压泵

台 1

8 手动试压泵

台 1

9 机械压接钳

套 1 导线连接

10 砂轮切割机

台 2 2.2主要施工及测量器具：

序号 名称 规格 单位 数量 备注

页眉内容

页脚内容3

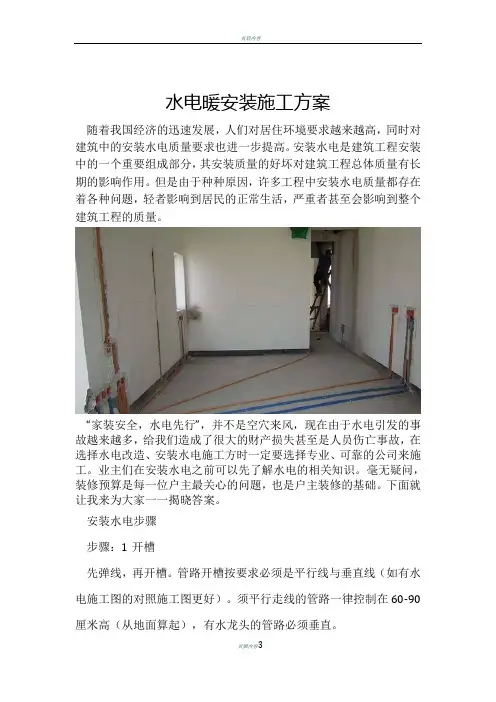

水电暖安装施工方案

随着我国经济的迅速发展，人们对居住环境要求越来越高，同时对建筑中的安装水电质量要求也进一步提高。安装水电是建筑工程安装中的一个重要组成部分，其安装质量的好坏对建筑工程总体质量有长期的影响作用。但是由于种种原因，许多工程中安装水电质量都存在着各种问题，轻者影响到居民的正常生活，严重者甚至会影响到整个建筑工程的质量。

“家装安全，水电先行”，并不是空穴来风，现在由于水电引发的事故越来越多，给我们造成了很大的财产损失甚至是人员伤亡事故，在选择水电改造、安装水电施工方时一定要选择专业、可靠的公司来施工。业主们在安装水电之前可以先了解水电的相关知识。毫无疑问，装修预算是每一位户主最关心的问题，也是户主装修的基础。下面就让我来为大家一一揭晓答案。

安装水电步骤

步骤：1开槽

先弹线，再开槽。管路开槽按要求必须是平行线与垂直线（如有水电施工图的对照施工图更好）。须平行走线的管路一律控制在60-90厘米高（从地面算起），有水龙头的管路必须垂直。 页眉内容

页脚内容3 步骤2：安装

管道又分冷水管与热水管专用。暗藏管道杜绝使用镀锌铁管。首先，通过施工图施工人员与业主商量水域位置与使用功能。安排水电师傅排放安装好所有的水龙头及用水位置。如有施工图可根据施工图安排放置。倘若没有完整图纸的和业主沟通增加现场定位水路使用功能。

步骤3：检验

水路管道检查至关重要，关系到以后的水路安全隐患问题。我们通常用试压的方法做管道检查。试压是管道检查渗漏的方法之一，先用堵头将所有内丝堵死。用压力表打压（家装一般6--8kg）试水。打压之后检查所有管道所有接头。第二种方法就是上了赌头之后，打开水闸二天二夜，第三天检查所有接头。正常采取前面那种方法。

步骤4：防水

水路管道安装之后，用水泥沙子混合封好卫生间所有线槽(卫生间与厨房的地面尽量不开槽)。等线槽和地面干后，再次清洗地面与墙面，墙地面水分干了即可做防水，墙面防水最好作80cm以上高。如果厨卫墙背面有家具的墙面，必须做满墙。起到家具防潮作用。进场第一次做防水是为了能够确定地面不会漏水。管道安装好之后墙地面再做一次，使地面和墙面能够更有效的防水保障。在验收水电工程时一定要检测防水做的是否合格。

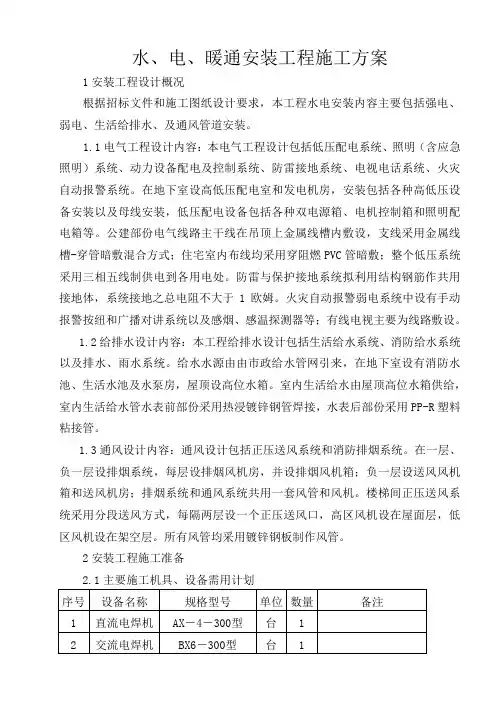

水、电、暖通安装工程施工方案

1安装工程设计概况

根据招标文件和施工图纸设计要求，本工程水电安装内容主要包括强电、弱电、生活给排水、及通风管道安装。

1.1电气工程设计内容：本电气工程设计包括低压配电系统、照明（含应急照明）系统、动力设备配电及控制系统、防雷接地系统、电视电话系统、火灾自动报警系统。在地下室设高低压配电室和发电机房，安装包括各种高低压设备安装以及母线安装，低压配电设备包括各种双电源箱、电机控制箱和照明配电箱等。公建部份电气线路主干线在吊顶上金属线槽内敷设，支线采用金属线槽-穿管暗敷混合方式；住宅室内布线均采用穿阻燃PVC管暗敷；整个低压系统采用三相五线制供电到各用电处。防雷与保护接地系统拟利用结构钢筋作共用接地体，系统接地之总电阻不大于1欧姆。火灾自动报警弱电系统中设有手动报警按纽和广播对讲系统以及感烟、感温探测器等；有线电视主要为线路敷设。

1.2给排水设计内容：本工程给排水设计包括生活给水系统、消防给水系统以及排水、雨水系统。给水水源由由市政给水管网引来，在地下室设有消防水池、生活水池及水泵房，屋顶设高位水箱。室内生活给水由屋顶高位水箱供给，室内生活给水管水表前部份采用热浸镀锌钢管焊接，水表后部份采用PP-R塑料粘接管。

1.3通风设计内容：通风设计包括正压送风系统和消防排烟系统。在一层、负一层设排烟系统，每层设排烟风机房，并设排烟风机箱；负一层设送风风机箱和送风机房；排烟系统和通风系统共用一套风管和风机。楼梯间正压送风系统采用分段送风方式，每隔两层设一个正压送风口，高区风机设在屋面层，低区风机设在架空层。所有风管均采用镀锌钢板制作风管。

2安装工程施工准备

2.1主要施工机具、设备需用计划

序号 设备名称 规格型号 单位 数量 备注

1 直流电焊机 AX－4－300型 台 1

2 交流电焊机 BX6－300型 台 1 序号 设备名称 规格型号 单位 数量 备注
