机械制图----8

1 机械制图试卷8

姓名____________班级___________学号____________分数______________

选择题（24分）

1 ．立体上的某一面,如果其一个投影为线框,另两投影呈直线,则所反映的平面为 （ ）

A．投影面平等面; B． 投影面垂直面; C．、一般位置平面

2 ．正二等轴测图中,其中两轴测轴的轴间角为

A97o10＇ B90o C120o D135o

3 ．根据投影面展开的法则,三个视图的相互位置必然是以( )为主｡ （ ）

A．左视图 B．主视图 C．俯视图 D．任一视图

4 ．已知圆柱截切后的主、俯视图,正确的左视图是( )｡

5 ．绘制平面图形时,应首先绘制( )｡

(a)连接线段; (b)中间线段; (c)已知线段; (d)基准线｡

6 ．一直线垂直于正立投影面(V面),则其在水平投影面的投影( )｡ （ ）

A．仍为直线,长度不变 B．积聚为一点 C．仍为直线,长度变短

7 ．已知主、俯视图,选出正确的左视图( )｡

8 ．制图国家标准规定,字体的号数,即字体的高度｡单位为( )米｡ （ ）

A．分 B．厘 C．毫 D．微

填空题（24分）

9 ．应以_________________________________作为主视图

10．根据机件剖切范围的大小,剖视图可分为______,______和______

11．当图形具有对称中心线时,分布在对称中心线两边的相同结构,可仅标注

_____________________的结构尺寸｡

12．在装配图中,对于紧固件以及轴、球、键、销等实心零件,若按______(纵向、横向)剖切,且剖切平面通过其______时,则这些零件均按______(剖,不剖)绘制｡如需要特别表明零件的的构造,如凹槽、键槽、销孔等则可用______表示｡

《机械制图》

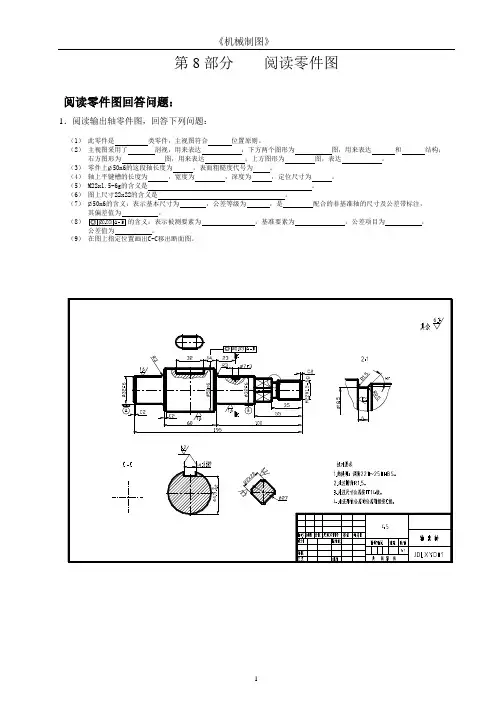

1 第8部分 阅读零件图

阅读零件图回答问题：

1．阅读输出轴零件图，回答下列问题：

（1） 此零件是

类零件，主视图符合 位置原则。（2） 主视图采用了

剖视，用来表达

；下方两个图形为

图，用来表达

和 结构； 右方图形为

图，用来表达

；上方图形为

图，表达 。（3） 零件上50n6的这段轴长度为 ，表面粗糙度代号为

。（4） 轴上平键槽的长度为 ，宽度为 ，深度为 ，定位尺寸为

。（5） M22x1.5-6g的含义是

。（6） 图上尺寸22x22的含义是

。（7） 50n6的含义：表示基本尺寸为 ，公差等级为 ，是

配合的非基准轴的尺寸及公差带标注， 其偏差值为

。（8） 的含义：表示被测要素为 ，基准要素为 ，公差项目为

， 公差值为

。（9） 在图上指定位置画出C-C移出断面图。

《机械制图》

2

2．阅读偏心轴零件图，回答下列问题：

（1） 该零件名称为

，图号为

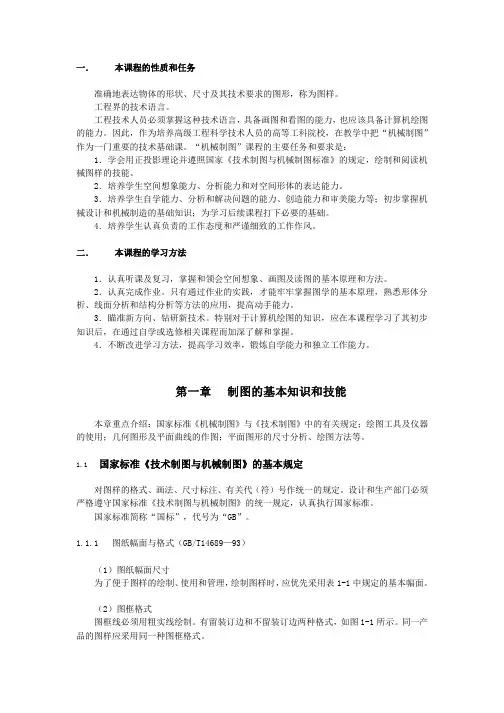

一． 本课程的性质和任务

准确地表达物体的形状、尺寸及其技术要求的图形，称为图样。

工程界的技术语言。

工程技术人员必须掌握这种技术语言，具备画图和看图的能力，也应该具备计算机绘图

的能力。因此，作为培养高级工程科学技术人员的高等工科院校，在教学中把“机械制图”

作为一门重要的技术基础课。“机械制图”课程的主要任务和要求是：

1．学会用正投影理论并遵照国家《技术制图与机械制图标准》的规定，绘制和阅读机

械图样的技能。

2．培养学生空间想象能力、分析能力和对空间形体的表达能力。

3．培养学生自学能力、分析和解决问题的能力、创造能力和审美能力等；初步掌握机

械设计和机械制造的基础知识；为学习后续课程打下必要的基础。

4．培养学生认真负责的工作态度和严谨细致的工作作风。

二． 本课程的学习方法

1．认真听课及复习，掌握和领会空间想象、画图及读图的基本原理和方法。

2．认真完成作业。只有通过作业的实践，才能牢牢掌握图学的基本原理，熟悉形体分

析、线面分析和结构分析等方法的应用，提高动手能力。

3．瞄准新方向、钻研新技术。特别对于计算机绘图的知识，应在本课程学习了其初步

知识后，在通过自学或选修相关课程而加深了解和掌握。

4．不断改进学习方法，提高学习效率，锻炼自学能力和独立工作能力。

第一章 制图的基本知识和技能

本章重点介绍：国家标准《机械制图》与《技术制图》中的有关规定；绘图工具及仪器

的使用；几何图形及平面曲线的作图；平面图形的尺寸分析、绘图方法等。

1.1 国家标准《技术制图与机械制图》的基本规定

对图样的格式、画法、尺寸标注、有关代（符）号作统一的规定。设计和生产部门必须

严格遵守国家标准《技术制图与机械制图》的统一规定，认真执行国家标准。

国家标准简称“国标”，代号为“GB”。

1.1.1 图纸幅面与格式（GB/T14689—93）

（1）图纸幅面尺寸

为了便于图样的绘制、使用和管理，绘制图样时，应优先采用表1-1中规定的基本幅面。

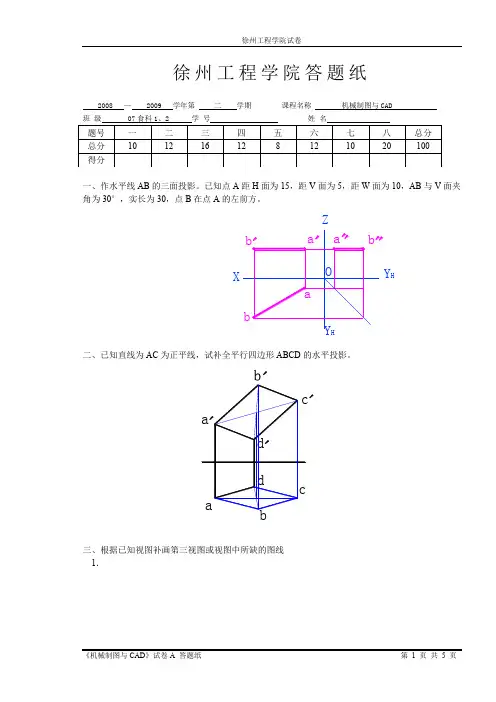

徐州工程学院试卷

《机械制图与CAD》试卷A 答题纸 第 1 页 共 5 页 徐州工程学院答题纸

2008 — 2009 学年第 二 学期 课程名称 机械制图与CAD

班 级 07食科1、2 学 号 姓 名

一、作水平线AB的三面投影。已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。

aaabbbXYHYHZO

二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。

adacdcb

三、根据已知视图补画第三视图或视图中所缺的图线

1． 题号 一 二 三 四 五 六 七 八 总分

总分 10 12 16 12 8 12 10 20 100

得分 徐州工程学院试卷

《机械制图与CAD》试卷A 答题纸 第 2 页 共 5 页

2．

四、在指定位置将主视图画成全剖视图。 徐州工程学院试卷

《机械制图与CAD》试卷A 答题纸 第 3 页 共 5 页
