RIP协议理解

协议名称：RIP（Routing Information Protocol）协议

一、背景和目的

RIP协议是一种用于动态路由的协议，旨在帮助网络设备在互联网中传输数据包时找到最佳路径。RIP协议通过交换路由信息，使得网络设备能够了解到整个网络的拓扑结构，并根据这些信息选择最佳路径进行数据传输。本协议旨在详细介绍RIP协议的原理、功能和使用方法，以便用户能够深入理解和正确应用该协议。

二、协议内容

1. RIP协议原理：

RIP协议基于距离向量算法，使用跳数（hop count）作为距离度量标准。每个路由器通过周期性地广播自己的路由表，将自己所知道的网络信息传递给其他路由器。每个路由器根据接收到的路由表更新自己的路由表，并选择跳数最小的路径作为最佳路径。

2. RIP协议功能：

a. 路由表维护：RIP协议通过周期性的路由表更新，实现动态路由的维护和更新。

b. 路由选择：RIP协议根据距离向量算法选择最佳路径，以确保数据能够以最快的速度传输到目的地。

c. 容错能力：RIP协议具有容错能力，当网络中出现链路故障或节点故障时，能够自动调整路由，保证网络的连通性。

3. RIP协议使用方法： a. RIP协议的配置：在每个路由器上配置RIP协议，包括设置路由器的网络地址、启用RIP协议、设置路由器之间的邻居关系等。

b. 路由表的更新：RIP协议会周期性地广播路由表更新信息，每个路由器接收到更新信息后会更新自己的路由表。

c. 路由选择：RIP协议根据跳数最小的原则选择最佳路径，每个路由器根据自己的路由表选择下一跳路由器。

三、协议优势和应用场景

1. 优势：

a. 简单易用：RIP协议的配置和使用相对简单，适用于小型网络环境。

b. 自动更新：RIP协议能够自动更新路由表，减少了手动配置的工作量。

c. 容错能力：RIP协议具有容错能力，能够自动调整路由，保证网络的连通性。

2. 应用场景：

a. 小型企业网络：RIP协议适用于小型企业网络，能够提供简单且稳定的路由功能。

b. 学校或办公室网络：RIP协议可以用于学校或办公室网络的路由配置，满足基本的路由需求。

c. 临时网络搭建：RIP协议可用于临时网络的搭建，快速实现网络通信。

四、协议实施注意事项

1. 网络规划：在使用RIP协议前，需要进行网络规划，确定网络的拓扑结构和路由器的位置。 2. 路由器配置：正确配置每个路由器的网络地址、RIP协议参数和邻居关系，确保路由器能够正常运行。

3. 路由表更新频率：根据网络规模和实际需求，设置合适的路由表更新频率，避免频繁的更新导致网络拥塞。

4. 路由器性能：RIP协议对路由器的性能要求较低，但在大规模网络中，考虑使用更高级的路由协议。

五、总结

RIP协议是一种简单且易于使用的动态路由协议，通过交换路由信息实现网络设备之间的通信。本协议详细介绍了RIP协议的原理、功能和使用方法，并指出了其在小型网络环境中的优势和应用场景。在实施RIP协议时，需要注意网络规划、路由器配置、路由表更新频率和路由器性能等方面的问题。通过正确使用RIP协议，可以实现网络的稳定和高效传输。

以上是对RIP协议的理解和相关内容的详细描述，希望对您有所帮助。如有任何疑问或需要进一步了解，请随时与我联系。

合集下载

rip路由协议

rip路由协议

RIP路由协议综合配置

一、实验预习，要理解的内容

RIP路由协议虽然没有其它路由协议应用广泛，但前后两个版本的 RIP 在某些场合仍然有其用武之地。

尽管 RIP 的功能远远少于在它之后出现的协议，但它的简单性以及在多种操作系统上的广泛应用使得 RIP 非常适用于需要支持不同厂商产品的小型同构网络。

RIPv1 的主要局限性在于它是一种有类路由协议。

有类路由协议在路由更新中不包含子网掩码，因此在不连续子网或使用可变长子网掩码

(VLSM) 的网络中会造成问题。

而 RIPv2 是无类路由协议，它会在路由更新中包含子网掩码，因此 RIPv2 对当今路由环境的适应性更强

二、实验拓扑图及实验过程

配置如下：

同样的道理 为其它的路由器 端口分配好地址

为了节省时间，在conf 中。用图形界面配置好如下：

下一步为每一个路由器宣告 网络：

其中要了解：

 a(config)#ip route 0.0.0.0 0.0.0.0 202.196.32.2 //默认路由的配置

 a(config-router)#default-information originate //默认路由的动态传播

a(config)#ip route 0.0.0.0 0.0.0.0 202.196.32.2

这个要分为两段来看,

0.0.0.0 0.0.0.0表示的是将本路由上所有的IP (0.0.0.0表示的是所有的IP

第二个0.0.0.0表示所有的子网) 202.196.32.2表示下一跳的地址,就是与之相连的另一台路由器的网关.

三、测试

在路由器a 进行ping 主机 pc0

发现去往17.16.1.2的包丢失5个，原因在于A上面去往172.16.0.0/16存在等价的2条，经过192.168.1.2一跳的成功返回，而去往192.168.2.2一跳的是失败的。形成原因在于

RIP协议配置实验

RIP协议配置实验

实验报告

【实验题目】RIP协议配置实验

【实验目的】学习RIPv2的配置方法。

【配置命令】

▪ 配置RIPv2协议。

R1(config)# router rip

R1(config-router)# version 2

R1(config-router)# network 192.168.2.0 ! 发布属于有类网络的网络的接口的子网

R1(config-router)# network 192.168.3.0

▪ 把交换机接口变为三层接口，然后就可以配置IP地址。

(config)#interface f0/1

(config-if)#no switchport

(config-if)#ip address 192.168.1.5 255.255.255.0

▪ 为环回接口配置IP地址。环回接口是路由器内部的软接口，除非路由器失效，否则，环回接口一直有效。

(config)#interface loopback 0 ！号码范围：0~2147483647

(config-if)#ip address 192.168.1.5 255.255.255.0

▪ 取消自动汇总

(config-router)#router rip

(config-router)#auto-summary !启动自动汇总

(config-router)#no auto-summary !取消自动汇总

▪ 配置水平分割

(config)#interface f0/1

(config-if)#ip split-horizon ! 配置水平分割(默认)

(config-if)#no ip split-horizon ! 取消水平分割

理解RFC1058 (RIP)

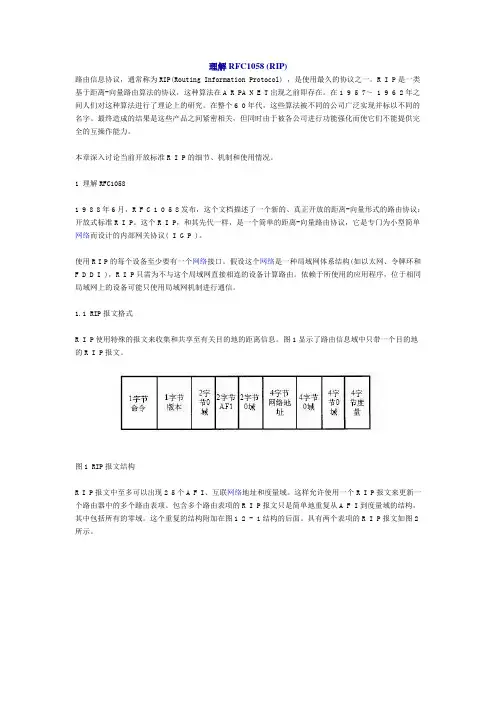

理解RFC1058 (RIP)

理解RFC1058 (RIP)

路由信息协议，通常称为RIP(Routing Information Protocol) ，是使用最久的协议之一。R I P是一类基于距离-向量路由算法的协议，这种算法在A R PA N E T出现之前即存在。在1 9 5 7～ 1 9 6 2年之间人们对这种算法进行了理论上的研究。在整个6 0年代，这些算法被不同的公司广泛实现并标以不同的名字。最终造成的结果是这些产品之间紧密相关，但同时由于被各公司进行功能强化而使它们不能提供完全的互操作能力。

本章深入讨论当前开放标准R I P的细节、机制和使用情况。

1 理解RFC1058

1 9 8 8年6月，R F C 1 0 5 8发布，这个文档描述了一个新的、真正开放的距离-向量形式的路由协议：开放式标准R I P。这个R I P，和其先代一样，是一个简单的距离-向量路由协议，它是专门为小型简单网络而设计的内部网关协议( I G P )。

使用R I P的每个设备至少要有一个网络接口。假设这个网络是一种局域网体系结构(如以太网、令牌环和F D D I )，R I P只需为不与这个局域网直接相连的设备计算路由。依赖于所使用的应用程序，位于相同局域网上的设备可能只使用局域网机制进行通信。

1.1 RIP报文格式

R I P使用特殊的报文来收集和共享至有关目的地的距离信息。图1显示了路由信息域中只带一个目的地的R I P报文。

图1 RIP报文结构

R I P报文中至多可以出现2 5个A F I、互联网络地址和度量域。这样允许使用一个R I P报文来更新一个路由器中的多个路由表项。包含多个路由表项的R I P报文只是简单地重复从A F I到度量域的结构，其中包括所有的零域。这个重复的结构附加在图1 2 - 1结构的后面。具有两个表项的R I P报文如图2所示。

图2 具有两个表项的RIP报文

地址域可以既包括发送者的地址也包括发送者路由表中的一系列I P地址。请求报文含有一个表项并包括请求者的地址。应答报文可以包括至多2 5个R I P路由表项。

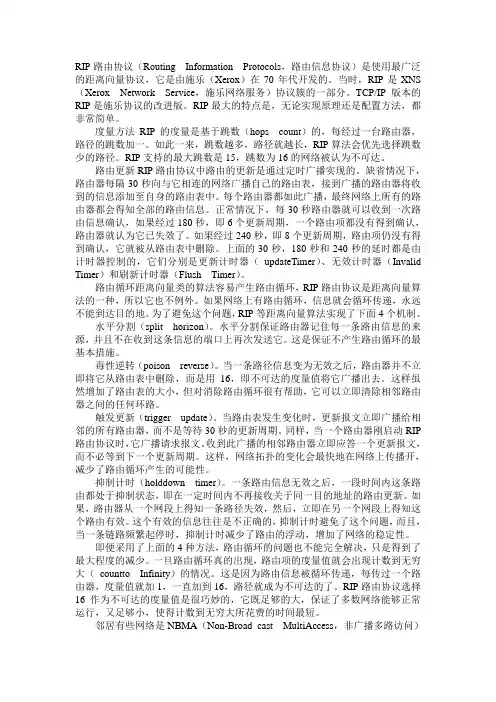

RIP路由协议详解

RIP路由协议详解

RIP路由协议（Routing Information Protocols，路由信息协议）是使用最广泛的距离向量协议，它是由施乐（Xerox）在70年代开发的。当时，RIP是XNS（Xerox Network Service，施乐网络服务）协议簇的一部分。TCP/IP版本的RIP是施乐协议的改进版。RIP最大的特点是，无论实现原理还是配置方法，都非常简单。

度量方法RIP的度量是基于跳数（hops count）的，每经过一台路由器，路径的跳数加一。如此一来，跳数越多，路径就越长，RIP算法会优先选择跳数少的路径。RIP支持的最大跳数是15，跳数为16的网络被认为不可达。

路由更新RIP路由协议中路由的更新是通过定时广播实现的。缺省情况下，路由器每隔30秒向与它相连的网络广播自己的路由表，接到广播的路由器将收到的信息添加至自身的路由表中。每个路由器都如此广播，最终网络上所有的路由器都会得知全部的路由信息。正常情况下，每30秒路由器就可以收到一次路由信息确认，如果经过180秒，即6个更新周期，一个路由项都没有得到确认，路由器就认为它已失效了。如果经过240秒，即8个更新周期，路由项仍没有得到确认，它就被从路由表中删除。上面的30秒，180秒和240秒的延时都是由计时器控制的，它们分别是更新计时器（_updateTimer）、无效计时器（Invalid

Timer）和刷新计时器（Flush Timer）。

路由循环距离向量类的算法容易产生路由循环，RIP路由协议是距离向量算法的一种，所以它也不例外。如果网络上有路由循环，信息就会循环传递，永远不能到达目的地。为了避免这个问题，RIP等距离向量算法实现了下面4个机制。

水平分割（split horizon）。水平分割保证路由器记住每一条路由信息的来源，并且不在收到这条信息的端口上再次发送它。这是保证不产生路由循环的最基本措施。

毒性逆转（poison reverse）。当一条路径信息变为无效之后，路由器并不立即将它从路由表中删除，而是用16，即不可达的度量值将它广播出去。这样虽然增加了路由表的大小，但对消除路由循环很有帮助，它可以立即清除相邻路由器之间的任何环路。
