摘要：对PWM控制芯片SG3524与SG3525的工作性能作了介绍和比较，通过实验得出了SG3525

在软起动功能上较SG3524有很大的改进。

关键词：SG3524；SG3525；脉宽调制；软起动

0 引言:

目前，开关电源越来越广泛地应用于各行各业中，是各种用电设备的重要组成部份。在开关

电源的设计过程中，往往使用各种PWM的IC。因此，作为开关电源的设计者，有必要熟悉各种

PWM的集成芯片的性能差别，才干在设计的时候灵便应用。下面主要针对常用的SG3524与SG3525

两种芯片进行对照分析。

1 SG3524与SG3525:

SG3524是定频PWM电路，采用16引脚标准DIP封装。其各引脚功能如图1(a)所示，内

部框图如图

1(b)所示。

（a）SG3524的引脚

（b）内部框图

图1 SG3524引脚及内部框图

脚9可以通过对地接阻容网络，补偿系统的幅频和相频响应特性。根据试验结果，对地接电

容就可以实现软起动功能。

SG3525也是定频PWM电路，采用16引脚标准DIP封装。其各引脚功能如图2(a)所示，内部

框图如图2(b)所示。脚8

为软起动端。

（a）SG3525的引脚

（b）内部框图

图2 SG3525引脚及内部框图

2 SG3525相对SG3524的改进:

SG3525在SG3524的基础上，主要作了以下改进。

1）增设欠压锁定电路 电路主要作用是当IC输入电压<8V时，集成块内部电路锁

定，住手工作（基准源及必要电路除外），使之消耗电流降至很小（约2mA）。

2）有软起动电路 比较器的反相端即软起动控制端脚8可外接软起动电容。该电

容由内部5V基准参考电压的50μA恒流源充电，使占空比由小到大（50％）变化。

3）比较器有两个反相输入端 SG3524的误差放大器、电流控制器和关闭控制3个

信号共用一个反相输入端，现改为增加一个反相输入端，误差放大器与关闭电路各自送至比较器

的反相端。这样，便避免了彼此相互影响，有利于误差放大器和补偿网络工作精度的提高。

4）增加PWM锁存器使关闭作用更可靠 比较器（脉冲宽度调制）输出送到PWM锁

存器，锁存器由关闭电路置位，由振荡器输出时间脉冲复位。这样，当关闭电路动作，即使过电

流信号即将消失，锁存器也可维持一个周期的关闭控制，直到下一个周期时钟信号使锁存器复位

为止。 5）振荡器作了较大改进 SG3524中的振荡器惟独CT及RT两引脚，充电和放电回

路是相同的。SG3525的振荡器，除了CT及RT引脚外，增加了放电引脚7、同步引脚3。RT阻值

决定对CT充电的内部恒流值，CT的放电则由脚5及脚7之间外接的电阻值RD决定。把充电和

放电回路分开，有利于通过RD来调节死区的时间，这是重大的改进。在SG3525中增加了同步引

脚3专为外同步用，为多个SG3525的联用提供了方便。

6）输出级作了结构性改进 电路结构改为确保其输出电平处于高电平，或者低电平

状态。此外，为了适应驱动MOSFET的需要，末级采用了推挽式电路，使关断速度更快。

SG3525增加的工作性能在实际应用中具有重要意义。例如，脚8增加的软起动功能，避

免了开关电源在开机瞬间的电流冲击，可能造成的末级功率开关管的损坏。

3 实验结果:

对SG3525与SG3524的软起动功能作了对照试验。图3给出了SG3525与SG3524软起动试

验的原理图。图4给出了SG3525脚8接100μF电容和SG3524脚9接100μF电容时，在通电

2s和5s时的输出脉宽波形图

。

（a）采用

SG3525

（b）采用SG3524

图3

软起动试验原理图

（a）SG3524通电2s

的波形

（b）SG3525通电2s

的波形

（c）SG3524通电5s的波形

（d）SG3525通电5s的波形

图4 两种控制器分别在启动2s及5s后的波形

从图4的波形以及表1和表2的数据比较可以看到，虽然SG3524与SG3525都可以实现软起

动功能，但是，由于SG3525本身设计了软起动电路，因此，在实际实现软起动的过程中，由其

内部的恒流源给外部电容充电，工作时不会影响到其它的电路，而SG3524要实现软起动，就要

与误差放大器、电流控制器等同用一个反相端，就会彼此互相影响。此外，在相同电容量的情况

下，SG3525更有利于提高软起动时间。

表1 SG3525脚8接不同的对地电容时的软起动时间

脚8对地电容C/μF 软启动时间t/s

10 0.58

22 1.26

33 1.84

47 2.33

100 4.76

表2 SG3524脚9接不同的对地电容时的软起动时间

脚9对地电容C/μF 软启动时间t/s

10 0.29

22 0.58 33 0.97

47 1.16

100 2.23

4 结语：通过实验证明，SG3525的软起动性能优于SG3524。

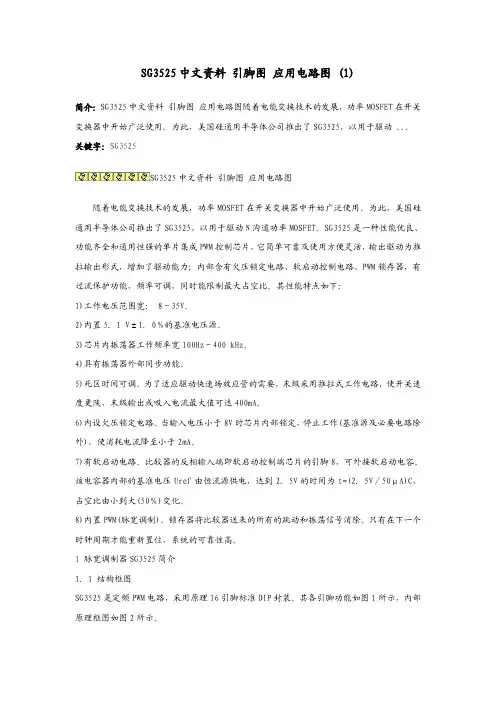

SG3525中文资料 引脚图 应用电路图 (1)

简介：SG3525中文资料 引脚图 应用电路图随着电能变换技术的发展，功率MOSFET在开关变换器中开

始广泛使用。为此，美国硅通用半导体公司推出了SG3525，以用于驱动。

关键字：SG3525

随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用。为此，美国

硅通用半导体公司推出了SG3525，以用于驱动N沟道功率MOSFET。SG3525是一种性能

优良、功能齐全和通用性强的单片集成PWM控制芯片，它简单可靠及使用方便灵便，输出

驱动为推拉输出形式，增加了驱动能力；内部含有欠压锁定电路、软启动控制电路、PWM

锁存器，有过流保护功能，频率可调，同时能限制最大占空比。其性能特点如下：

1)工作电压范围宽： 8～35V。

2)内置5．1 V±1．0％的基准电压源。

3)芯片内振荡器工作频率宽100Hz～400 kHz。

4)具有振荡器外部同步功能。

5)死区时间可调。为了适应驱动快速场效应管的需要，末级采用推拉式工作电路，使开关速度更陕，末级输出或者吸入电流最大值可达400mA。

6)内设欠压锁定电路。当输入电压小于8V时芯片内部锁定，住手工作(基准源及必要电路除外)，使消耗电流降至小于2mA。

7)有软启动电路。比较器的反相输入端即软启动控制端芯片的引脚8，可外接软启动电容。该电容器内部的基准电压Uref由恒流源供电，达到2．5V的时间为t=(2．5V／50μA)C，占

空比由小到大(50％)变化。

8)内置PWM(脉宽调制)。锁存器将比较器送来的所有的跳动和振荡信号消除。惟独在下一个时钟周期才干重新置位，系统的可靠性高。

l 脉宽调制器SG3525简介

1．1 结构框图

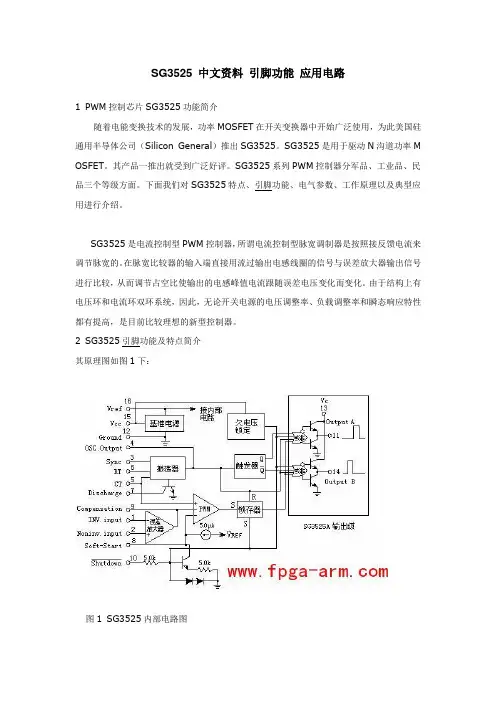

SG3525是定频PWM电路，采用原理16引脚标准DIP封装。其各引脚功能如图1所示，内部原理框图如图2所示。

1．2 引脚功能说明

直流电源Vs从脚15接入后分两路，一路加到或者非门；另一路送到基准电压稳压器的输入

端，产生稳定的元器件作为电源。振荡器脚5须外接电容CT，脚6须外接电阻RT。振荡

器频率厂由外接电阻RT和电容

CT决定，振荡器的输出分为两路，一路以时钟脉冲形式送至双稳态触发器及两个或者非门；另一路以锯齿波形式送至比较器的同

相输入端，比较器的反向输入端接误差放大器的输出，误差放大器的输出与锯齿波电压在比

较器中进行比较，输出一个随误差放大器输出电压高低而改变宽度的方波脉冲，再将此方波

脉冲送到或者非门的一个输入端。或者非门的另两个输入端分别为双稳态触发器和振荡器锯齿

波。双稳态触发器的两个输出互补，交替输出高低电平，将PwM脉冲送至三极管VT1及V

T2的基极，锯齿波的作用是加入死区时间，保证VT1及VT2不同时导通。最后，VTl及V

T2分别输出相位相差为180°的PWM波。

2 系统结构设计

本电源输入电压是由带隔离变压器的+30V电源提供，图3是选用SG3525设计的DC—DC直流变换器原理图。性能指标是：输入电压为DC24～35V可调，输入额定电压为30V，输

出为5V／lA。本系统由SG3525产生两路反向方波来控制MOSFET的导通与关闭，MOSF

ET驱动采用推挽方式，本设计在变压器的中心抽头加入30V直流电压，输出部份采用全波整流，在输出点上有分压电阻给TL431提供参考电压，并通过光电隔离反馈到SG3525，以

调节控制输出方波占空比来稳定输出电压。由于本设计采用推挽式功率变换电路，在输入回

路中仅有一个开关的通态压降，而半桥和全桥电路有2个，因此在同样的条件下，产生的通

态损耗较小，这种拓扑特殊适合输入电压较低的场合，这也是本设计为什么采用推挽变换器

的原因。其中的变压器可同时实现直流隔离和电压变换的功能，磁性元件数目较少，成本较

低。

2．1 高频变压器设计

推挽变换器的高频变压器如图3中所示，原边和副边的绕组都分别有一个中心抽头。磁心参

数选择如下：

变压器输入电压幅值Up1=24V，直流输出电压5V，串联二极管串联压降取0．6V，所以次

级绕组电压幅值Up2取5．6V，最大工作比α=0．45，次级绕组峰值电流Ip2=1 A，次
