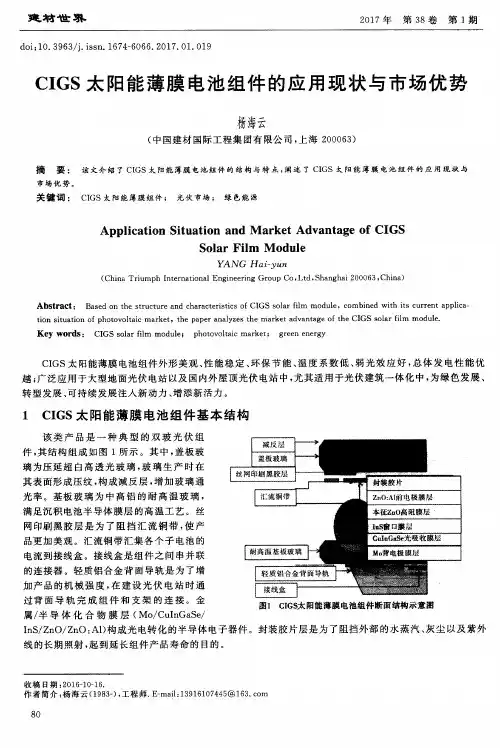

建材世界 ２０１７年第３８卷第１期
ｄｏｉ：１０．３９６３／ｊ．ｉｓｓｎ．１６７４—６０６６．２０１７．０１．０１９
ＣＩＧＳ太阳能薄膜电池组件的应用现状与市场优势
摘 要：
市场优势。 关键词： 杨海云
（中国建材国际工程集团有限公司，上海２０００６３）
该文介绍了ＣＩＧＳ太阳能薄膜电池组件的结构与特点，阐述了ＣＩＧＳ太阳能薄膜电池组件的应用现状与
ＣＩＧＳ太阳能薄膜组件； 光伏市场； 绿色能源
Ａｐｐｌｉｃａｔｉｏｎ Ｓｉｔｕａｔｉｏｎ ａｎｄ Ｍａｒｋｅｔ Ａｄｖａｎｔａｇｅ ｏｆ ＣＩＧＳ
Ｓｏｌａｒ ＦＪｉｍ Ｍｏｄｕｌｅ
ＹＡＮＧ Ｈａｉ—ｙｕｎ （Ｃｈｉｎａ Ｔｒｉｕｍｐｈ Ｉｎｔｅｒｎａｔｉｏｎａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｇｒｏｕｐ Ｃｏ，Ｌｔｄ，Ｓｈａｎｇｈａｉ ２０００６３，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ： Ｂａｓｅｄ ｏｎ ｔｈｅ ｓｔｒｕｃｔｕｒｅ ａｎｄ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ＣＩＧＳ ｓｏｌａｒ ｆｉｌｍ ｍｏｄｕｌｅ，ｃｏｍｂｉｎｅｄ ｗｉｔｈ ｉｔｓ ｃｕｒｒｅｎｔ ａｐｐｌｉｃａ ｔｉｏｎ ｓｉｔｕａｔｉｏｎ ｏｆ ｐｈｏｔｏｖｏｌｔａｉｃ ｍａｒｋｅｔ，ｔｈｅ ｐａｐｅｒ ａｎａｌｙｚｅｓ ｔｈｅ ｍａｒｋｅｔ ａｄｖａｎｔａｇｅ ｏｆ ｔｈｅ ＣＩＧＳ ｓｏｌａｒ ｆｉｌｍ ｍｏｄｕｌｅ．
Ｋｅｙ ｗｏｒｄｓ： ＣＩＧＳ ｓｏｌａｒ ｆｉｌｍ ｍｏｄｕｌｅ；ｐｈｏｔｏｖｏｌｔａｉｃ ｍａｒｋｅｔ； ｇｒｅｅｎ ｅｎｅｒｇｙ
ＣＩＧＳ太阳能薄膜电池组件外形美观、性能稳定、环保节能、温度系数低、弱光效应好，总体发电性能优
越；广泛应用于大型地面光伏电站以及国内外屋顶光伏电站中，尤其适用于光伏建筑一体化中，为绿色发展、
转型发展、可持续发展注入新动力、增添新活力。
１ ＣＩＧＳ太阳能薄膜电池组件基本结构
该类产品是一种典型的双玻光伏组
件，其结构组成如图１所示。其中，盖板玻
铜铟镓硒（CIGS）薄膜太阳能电池研究
【摘要】：铜铟镓硒Cu(InGa)Se_2(CIGS)薄膜太阳能电池,具有转换效率高、成本低、稳定性好等特点,是最有发展前景的薄膜太阳能电池之一。到目前为止,基于三步共蒸发工艺制备的CIGS薄膜太阳能电池的效率已达19.99%,是所有薄膜太阳能电池中最高的。尽管这种制备方法有很多优点,制备成分均匀的大面积电池却具有难以克服的困难,不能满足大规模产业化的要求。在CIGS薄膜太阳能电池产业化进程中,克服其层间的附着力差,制备符合化学计量比具有黄铜矿结构的多晶薄膜吸收层是必须解决的两个最重要的工艺技术。本论文主要研究一种工艺简单、可控、适合产业化需要的技术工艺,即溅射制备合金预制膜后硒化的制备方法。研究采用的溅射系统,是本中心自行设计研制的三靶共溅设备,阴极大小为3英寸,衬底基座可以旋转,以保证制备薄膜的均匀。首先,在碱石灰玻璃衬底上制备厚度约1微米的钼电极,在溅射过程中通过改变工作气压,使Mo电极具有类似层状结构,消除了内应力的影响。通过扫描电镜分析,薄膜表面具有鱼鳞状结构,从而增加了Mo电极和CIGS吸收层之间的接触面积。Mo电极和玻璃衬底之间,及其和CIGS吸收层之间的附着力得到显著提高。然后,在沉积有Mo电极的玻璃衬底上,通过共溅射的方法制备约700纳米厚度的Cu(InGa)预制层薄膜,靶材采用CuIn和CuGa合金靶。硒化采用低温和高温过程依次进行的2步方法,采用固态硒源,硒化室是一个半密封的石墨盒。通过在高温区保温30分钟,制备出了性能优异的CIGS
吸收层薄膜,具有(112)晶面择优取向,显示明显的黄铜矿单一结构。薄膜表面平整,晶粒大小均匀、排列紧密,晶粒大小达到3到5微米。用化学水浴法,制备厚度约70纳米的CdS过渡层。分别采用醋酸镉和硫尿作为镉源和硫源。研究了ZnS薄膜的制备工艺,对无镉电池的制备做了初步探索。最后用射频磁控溅射的方法,研究了常温下制备透明导电材料IT0和ZnO的制备工艺,研究了溅射功率和溅射气压对薄膜性能的影响。所制备的透明导电薄膜在可见光谱范围内,透过率到达80%到90%,方块电阻达到15Ω/□以下。在CIGS薄膜太阳能中,作为上电极材料,具有广泛的应用前景。通过大量的实验,优化了背电极Mo、吸收层CIGS、过渡层CdS(ZnS)、本征氧化锌i-ZnO和搀杂氧化锌n-ZnO(或者ITO)的制备工艺。最后,制备出了结构为Glass/Mo/CIGS/CdS/i-ZnO/n-ZnO/A1的CIGS电池器件。对器件的性能做了测试分析,在没有减反射层的情况下,转化效率达到7.8%。该研究采用的CIGS薄膜太阳能电池的制备工艺简单、过程容易控制、设备和材料费用低,没有采用剧毒的气源,适合大规模产业化的要求,为以后进一步的研究开发做了技术储备。【关键词】：CIGS薄膜太阳能电池TCO磁控溅射合金靶固态硒源硒化
2010年（第39卷）第3期甘肃科技纵横
CIGS薄膜太阳能电池缓冲层的研究及其发展
赵静，王智平，王克振，冯晶晖
（兰州理工大学可再生能源研究院，甘肃兰州730050）
摘要：本论述简要介绍了CIGS薄膜太阳能电池缓冲层的发展，重点阐述了CdS和ZnS缓冲层的研究现状，指出缓冲层的制备工艺上以化学水浴法居多，从成膜机理到工艺参数的优化都做了充分的研究，对真空蒸发法的制备工艺研究则相对较少，而且大部分都集中在蒸发温度、衬底温度和沉积温度对薄膜性能的影响上。最后指出了发展过程中遇到的两个问题：一Cd对环境的污染，二化学水浴法不利于工业化大生产。关键词：CIGS；薄膜电池；缓冲层；CdS薄膜；ZnS薄膜
CIGS薄膜太阳能电池的典型结构为Al/MgF2/
ZnO/CdS/CIGS/Mo/衬底，并以衬底为支撑。该电池成本
低，性能稳定、抗辐射能力强、光电转换效率高、光谱响
应范围宽、弱光性好，有可能成为未来光伏电池的主流
产品之一。不加缓冲层CdS，其转换效率只有7％。如果
在ZnO和CIGS之间加上缓冲层CdS，则太阳能电池的
转换效率达到11％至13％，缓冲层改善了CIGS太阳能
电池的性能[1]。由于缓冲层中含有有毒元素Cd，限制了
薄膜太阳能电池的大规模使用；同时其制备工艺通常
采用化学水浴法，但制备电池器件需要进出真空室，不
利于一次成型，限制了电池的大规模生产。正是由于缓
冲层对CIGS薄膜太阳能电池有着重要影响，使得很多
学者对它做了深入的研究。
1缓冲层的形成及发展
1974年Bell实验室的Wagner等人[2]采用提拉法
制备出了第一块CIS太阳能电池。到了1975年，经过
结构改进，电池的光电转换效率为12．5％，这是CIGS
太阳能电池的雏形。1982年Boeing公司采用ZnxCd1－
xS代替CdS，电池效率为10％[3]。直到1985年，R．R．
Potter等人[4]才研究出了目前这种CIS电池的基本结
构，即其中铜铟硒（CIS）为吸收层，CdS为缓冲层，ZnO
1
CIGS薄膜太阳能电池研究现状与发展前景
摘要：太阳能作为一种取之不尽用之不竭的清洁能源正在得到迅速的发展与应用，目前在世界各国都得到了广泛的研究。本文介绍了太阳能电池发展的背景、太阳能电池分类；并着重介绍了CIGS薄膜太阳能电池的制备工艺方法，分析总结了其研究发展现状与发展前景。
关键词：太阳能电池；CIGS；薄膜；发展前景
0引言
能源是人类社会经济发展的重要物质基础，是生产力飞跃的主要动力源泉0。随着传统化石能源逐渐耗尽引起的能源危机，以及化石燃料燃烧引起的温室气体、氮氧化物等环境污染的日趋严重。从人类社会可持续发展的角度考虑，能源产业出现了两大发展趋势：其一是在传统能源中寻找清洁、高效的能源利用方式，但是这并不能从根本上解决世界能源短缺的问题；其二是积极寻找并开发、使用新能源和可再生能源，这是人类能源可持续发展的最终选择。理想的新能源和可再生能源要同时符合两个条件：一是蕴藏丰富不会枯竭；二是安全、干净，不会威胁人类和破坏环境。
太阳能是最理想的新能源。它是各种可再生能源中最重要的基本能源。生物质能、风能、海洋能、水能等都来自太阳能。太阳能存在许多优点：太阳能随处可得，数量巨大，无需运输；取之不尽，用之不竭的可再生性；既清洁又安全、无污染，也不会影响生态环境。太阳能发电可以将太阳光能直接转化为电能，是太阳能利用研究中最重要的研究领域之一。0
太阳能是取之不尽、用之不竭的清洁能源，全球年能量消耗的总和只相当于太阳40分钟内投射到地球表面的能量。为了保证人类发展所需能源的持久供应，减轻环境污染、生态破坏对人类日益加剧的危害，使经济、社会走上可持续发展之路，世界各国特别是发达国家对于光伏发电技术十分重视，将其摆在可再生能源开发的首位，制定规划，采取措施，增加投入，大力发展0。我国也在这方面非常重视，发展新能源和可再生能源，并把光伏发电作为未来能源的希望。
1.太阳电池的工作原理及光谱吸收
