柴油发电机房设计规范

  • 格式：docx
  • 大小：36.99 KB
  • 文档页数：2

柴油发电机房设计规范

柴油发电机房设计规范主要包括以下几个方面：机房布局、防火安全、环境控制、通风换气、电缆敷设、机组安装、维护通道、配电系统、照明系统等。

首先，机房布局要合理，应考虑到机组数量、机组容量、运行和维护的便利性等因素。一般建议机房总面积不小于每台机组容量的1.5倍，机组之间的间距不小于1.5米，机房内要有足够的维修和检修通道。

其次，机房的防火安全措施必须到位。机房内应配备独立的防火门，防火门应具有耐火性能，并能自动关闭。机房内各个区域之间要设置有效的防火分隔墙或屏风，以防止火灾蔓延。

为了保证机房内的环境质量，通风系统是必不可少的。通风设备应满足机房内气流清新、温度适宜、有足够的新风供应和排风能力。通风设备一般可以包括空调系统、通风机等。

电缆敷设也是设计中的重要环节。电缆必须按照规范进行敷设，要严格遵循安全距离、注意敷设路径、使用固定夹具等措施，以保证电缆的安全运行。

机组的安装也是机房设计的重点之一。机组的地基和底座要满足机组的安装规范，要考虑到机组重量、震动、噪音等因素。机组的安装位置要便于操作和维护，且尽量保持散热和降噪效果。

为了方便机组的维护，机房内要设置维护通道，在机组周围应有足够的空间供人员操作，维护通道要保持畅通，以便维修和检修人员能方便地进入维护区域。

配电系统也是机房设计中的重要组成部分。在机房内要设置主干电缆和分支电缆的系统，要满足机组的供电需求。电缆敷设要符合电气安全规范，且要对电缆进行密封和防护，以保证电力系统的安全运行。

最后，机房内的照明系统也需满足相关的标准和规范。机房内的照明设备应能提供充足的照明强度，安装位置要符合照明要求，同时要考虑到防爆和防火的需求。

总之，柴油发电机房设计规范是为了保证机组的安全运行和维护，要综合考虑机房布局、防火安全、环境控制、通风换气、电缆敷设、机组安装、维护通道、配电系统、照明系统等多个方面的因素，以确保机房的正常运行和安全性。

合集下载

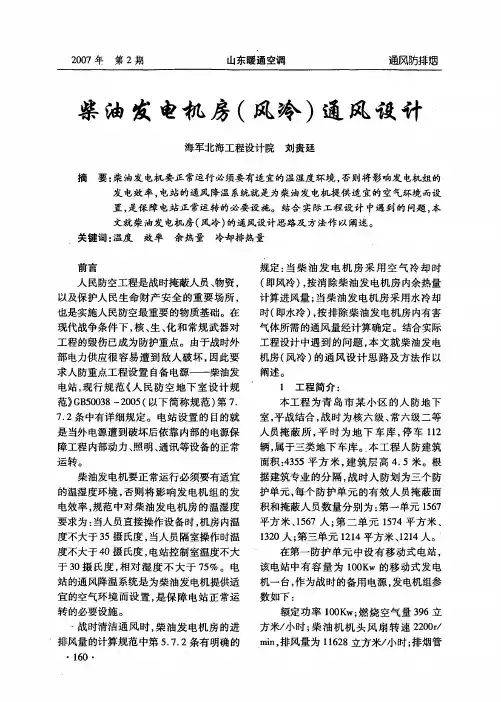

柴油发电机房(风冷)通风设计

柴油发电机房(风冷)通风设计

２００７年第２期山东暧通空调通风防排烟

柴油发电机房（风冷）通风设计

海军北海工程设计院刘贵廷

摘要：柴油发电机要正常运行必须要有适宜的温湿度环境，否则将影响发电机组的发电效率，电站的通风降温系统就是为柴油发电机提供适宜的空气环境而设

置，是保障电站正常运转的必要设施。结合实际工程设计中遇到的问题，本文就柴油发电机房（风冷）的通风设计思路及方法作以阐述。

关键词：温度效率余热量冷却排热量

前言人民防空工程是战时掩蔽人员、物资，以及保护人民生命财产安全的重要场所，

也是实施人民防空最重要的物质基础。在

现代战争条件下，核、生、化和常规武器对工程的毁伤已成为防护重点。由于战时外

部电力供应很容易遭到敌人破坏，因此要求人防重点工程设置自备电源——柴油发

电站，现行规范《人民防空地下室设计规

范》ＧＢ５００３８—２００５（以下简称规范）第７．７．２条中有详细规定。电站设置的目的就

是当外电源遭到破坏后依靠内部的电源保障工程内部动力、照明、通讯等设备的正常

运转。柴油发电机要正常运行必须要有适宜的温湿度环境，否则将影响发电机组的发

电效率，规范中对柴油发电机房的温湿度

要求为：当人员直接操作设备时，机房内温度不大于３５摄氏度，当人员隔室操作时温

度不大于４０摄氏度，电站控制室温度不大

于３０摄氏度，相对湿度不大于７５％。电站的通风降温系统是为柴油发电机提供适

宜的空气环境而设置，是保障电站正常运转的必要设施。

、战时清洁通风时，柴油发电机房的进

排风量的计算规范中第５．７．２条有明确的

．】６０．规定：当柴油发电机房采用空气冷却时

（即风冷），按消除柴油发电机房内余热量

计算进风量；当柴油发电机房采用水冷却时（即水冷），按排除柴油发电机房内有害

气体所需的通风量经计算确定。结合实际工程设计中遇到的问题，本文就柴油发电

机房（风冷）的通风设计思路及方法作以阐述。

ｌ工程简介：本工程为青岛市某小．区的人防地下室，平战结合，战时为核六级、常六级二等

人员掩蔽所，平时为地下车库，停车１１２

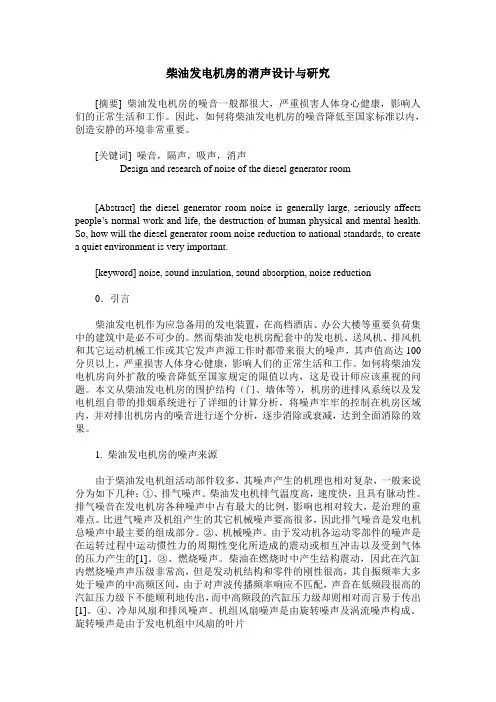

柴油发电机房的消声设计与研究

柴油发电机房的消声设计与研究

柴油发电机房的消声设计与研究

[摘要] 柴油发电机房的噪音一般都很大，严重损害人体身心健康，影响人们的正常生活和工作。因此，如何将柴油发电机房的噪音降低至国家标准以内，创造安静的环境非常重要。

[关键词] 噪音，隔声，吸声，消声

Design and research of noise of the diesel generator room

[Abstract] the diesel generator room noise is generally large, seriously affects

people’s normal work and life, the destruction of human physical and mental health.

So, how will the diesel generator room noise reduction to national standards, to create

a quiet environment is very important.

[keyword] noise, sound insulation, sound absorption, noise reduction

0．引言

柴油发电机作为应急备用的发电装置，在高档酒店、办公大楼等重要负荷集中的建筑中是必不可少的。然而柴油发电机房配套中的发电机、送风机、排风机和其它运动机械工作或其它发声声源工作时都带来很大的噪声，其声值高达100分贝以上，严重损害人体身心健康，影响人们的正常生活和工作。如何将柴油发电机房向外扩散的噪音降低至国家规定的限值以内，这是设计师应该重视的问题。本文从柴油发电机房的围护结构（门、墙体等），机房的进排风系统以及发电机组自带的排烟系统进行了详细的计算分析，将噪声牢牢的控制在机房区域内，并对排出机房内的噪音进行逐个分析，逐步消除或衰减，达到全面消除的效果。

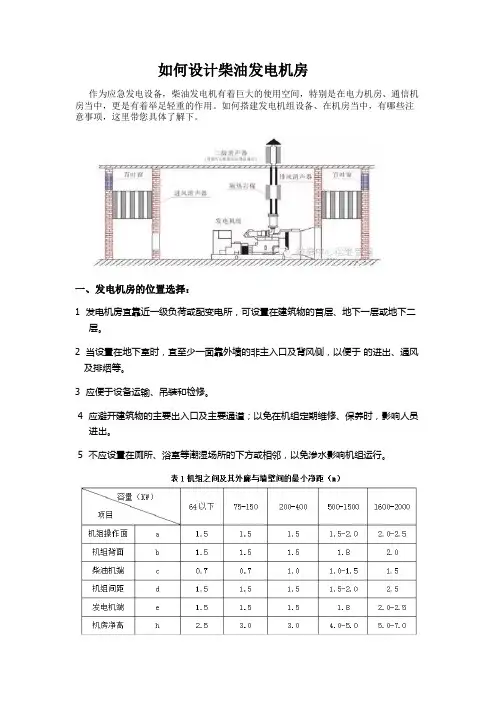

如何设计柴油发电机房

如何设计柴油发电机房

如何设计柴油发电机房

作为应急发电设备，柴油发电机有着巨大的使用空间，特别是在电力机房、通信机房当中，更是有着举足轻重的作用。如何搭建发电机组设备、在机房当中，有哪些注意事项，这里带您具体了解下。

一、发电机房的位置选择：

1 发电机房宜靠近一级负荷或配变电所，可设置在建筑物的首层、地下一层或地下二层。

2 当设置在地下室时，宜至少一面靠外墙的非主入口及背风侧，以便于 的进出、通风及排烟等。

3 应便于设备运输、吊装和检修。

4 应避开建筑物的主要出入口及主要通道；以免在机组定期维修、保养时，影响人员进出。

5 不应设置在厕所、浴室等潮湿场所的下方或相邻，以免渗水影响机组运行。 注：表中尺寸为实际经验数据，在设计时不宜缩小，如机组按水冷却方式设计时，柴油机端距离c可适当缩小，如机组需要设消音装置时，尺寸需另外考虑。

二、发电机组的通风散热系统设计：

1 热风出口宜靠近且正对柴油机散热器；

2 热风管与柴油机散热器连接处，应采用软接头；

3 热风出口不宜设在主导风向一侧，若有困难时应增设挡风墙；

4 机组设在地下层，热风管无法平直敷设而需拐弯引出时，其热风管弯头不宜超过两次；

5 当热风通道直接导出室外有困难时，可设置竖井导出；

6 当机组无法安排热风出风口时，可采用分体式散热机组，柴油机夹套内的冷却水由泵送至分体水箱冷却；

7 机房应有足够的新风补充；

8 若空气的进、出风口的面积不能满足要求时，应采用机械通风并进行风量计算，发电机的发热量应向生产厂家索取；

9 进风口宜正对发电机端或发电机两侧。

三、发电机组的排烟系统设计：

1 应满足环保部门的要求，排烟管道应引至屋顶室外高空处排放，或经过消烟除尘处理后再行排放，以免污染环境。 2 每台柴油机的排烟管应单独引出室外，宜架空敷设，也可敷设在井道中。排烟管弯头不宜过多，并能自由位移。机房内的排烟管道采用架空敷设时，室内部分应敷设隔热保护层。当排烟管架空敷设在燃油管下方或沿地沟敷设需穿越燃油管时，还应考虑安全措施。

!如何设计柴油发电机房

!如何设计柴油发电机房

如何设计柴油发电机房

作为应急发电设备，柴油发电机有着巨大的使用空间，特别是在电力机房、通信机房当中，更是有着举足轻重的作用。如何搭建发电机组设备、在机房当中，有哪些注意事项，这里带您具体了解下。

一、发电机房的位置选择：

1 发电机房宜靠近一级负荷或配变电所，可设置在建筑物的首层、地下一层或地下二层。

2 当设置在地下室时，宜至少一面靠外墙的非主入口及背风侧，以便于的进出、通风及排烟等。

3 应便于设备运输、吊装和检修。

4 应避开建筑物的主要出入口及主要通道；以免在机组定期维修、保养时，影响人员进出。

5 不应设置在厕所、浴室等潮湿场所的下方或相邻，以免渗水影响机组运行。 注：表中尺寸为实际经验数据，在设计时不宜缩小，如机组按水冷却方式设计时，柴油机端距离c可适当缩小，如机组需要设消音装置时，尺寸需另外考虑。

二、发电机组的通风散热系统设计：

1 热风出口宜靠近且正对柴油机散热器；

2 热风管与柴油机散热器连接处，应采用软接头；

3 热风出口不宜设在主导风向一侧，若有困难时应增设挡风墙；

4 机组设在地下层，热风管无法平直敷设而需拐弯引出时，其热风管弯头不宜超过两次；

5 当热风通道直接导出室外有困难时，可设置竖井导出；

6 当机组无法安排热风出风口时，可采用分体式散热机组，柴油机夹套内的冷却水油泵送至分体水箱冷却；

7 机房应有足够的新风补充；

8 若空气的进、出风口的面积不能满足要求时，应采用机械通风并进行风量计算，发电机的发热量应向生产厂家索取；

9 进风口宜正对发电机端或发电机两侧。

三、发电机组的排烟系统设计：

1 应满足环保部门的要求，排烟管道应引至屋顶室外高空处排放，或经过消烟除尘处理后再行排放，以免污染环境。 2 每台柴油机的排烟管应单独引出室外，宜架空敷设，也可敷设在井道中。排烟管弯头不宜过多，并能自由位移。机房内的排烟管道采用架空敷设时，室内部分应敷设隔热保护层。当排烟管架空敷设在燃油管下方或沿地沟敷设需穿越燃油管时，还应考虑安全措施。
