台灯制作原理

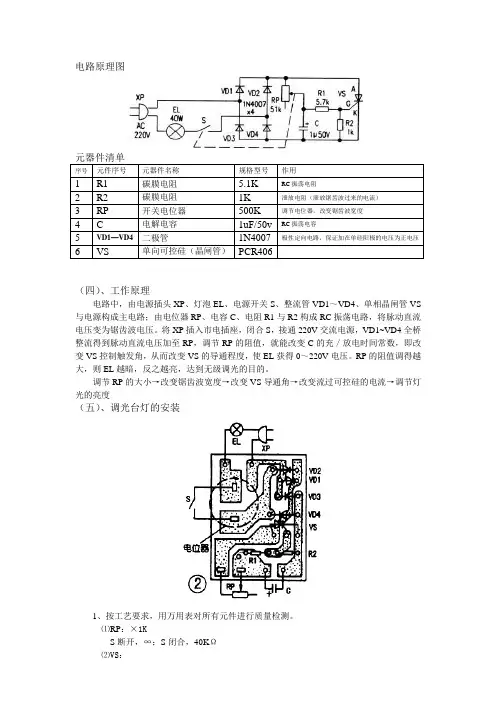

电路原理图

元器件清单

序号 元件序号 元器件名称 规格型号 作用

1 R1 碳膜电阻 5.1K RC振荡电阻

2 R2 碳膜电阻 1K 泄放电阻（泄放锯齿波过来的电流）

3 RP 开关电位器 500K 调节电位器，改变锯齿波宽度

4 C 电解电容 1uF/50v RC振荡电容

5 VD1—VD4 二极管 1N4007 极性定向电路，保证加在单硅阳极的电压为正电压

6 VS 单向可控硅（晶闸管） PCR406

（四）、工作原理

电路中，由电源插头XP、灯泡EL、电源开关S、整流管VD1～VD4、单相晶闸管VS与电源构成主电路；由电位器RP、电容C、电阻R1与R2构成RC振荡电路，将脉动直流电压变为锯齿波电压。将XP插入市电插座，闭合S，接通220V交流电源，VD1~VD4全桥整流得到脉动直流电压加至RP，调节RP的阻值，就能改变C的充／放电时间常数，即改变VS控制触发角，从而改变VS的导通程度，使EL获得0～220V电压。RP的阻值调得越大，则EL越暗，反之越亮，达到无级调光的目的。

调节RP的大小→改变锯齿波宽度→改变VS导通角→改变流过可控硅的电流→调节灯光的亮度

（五）、调光台灯的安装

1、按工艺要求，用万用表对所有元件进行质量检测。

⑴RP：×1K

S断开，∞；S闭合，40KΩ

⑵VS： 型号

平面图 ① ②间

电阻 ① ③间

电阻 ② ③间

电阻 A G K 质量

正向 反向 正向 反向 正向 反向

2、按照装配图在电路板上安装元器件，注意对元件的整形（立式安装）。

3、按装配工艺要求插接元器件并焊接，在焊接好后要用万用表的电阻挡测量引脚与邻近周围有无短路现象。

（六）、调试与检测

1、通电前的检测：检测电路是否短路（插头）。

2、通电检测：接通电源，调节RP的阻值，观察灯亮亮度的变化，并用万用表检测灯泡两端电压的大小。RP由大到小，灯泡电压由小变大，灯泡由暗变亮

灯泡微亮时（RP最大）： 灯泡最亮时（RP最小）：

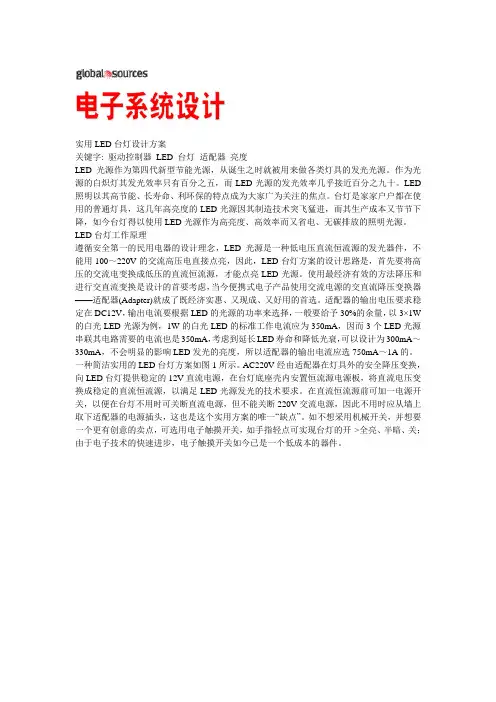

实用LED台灯设计方案

关键字: 驱动控制器 LED 台灯 适配器 亮度

LED光源作为第四代新型节能光源，从诞生之时就被用来做各类灯具的发光光源。作为光源的白炽灯其发光效率只有百分之五，而LED光源的发光效率几乎接近百分之九十。LED照明以其高节能、长寿命、利环保的特点成为大家广为关注的焦点。台灯是家家户户都在使用的普通灯具，这几年高亮度的LED光源因其制造技术突飞猛进，而其生产成本又节节下降，如今台灯得以使用LED光源作为高亮度、高效率而又省电、无碳排放的照明光源。

LED台灯工作原理

遵循安全第一的民用电器的设计理念，LED光源是一种低电压直流恒流源的发光器件，不能用100～220V的交流高压电直接点亮，因此，LED台灯方案的设计思路是，首先要将高压的交流电变换成低压的直流恒流源，才能点亮LED光源。使用最经济有效的方法降压和进行交直流变换是设计的首要考虑，当今便携式电子产品使用交流电源的交直流降压变换器——适配器(Adapter)就成了既经济实惠、又现成、又好用的首选。适配器的输出电压要求稳定在DC12V，输出电流要根据LED的光源的功率来选择，一般要给予30%的余量，以3×1W的白光LED光源为例，1W的白光LED的标准工作电流应为350mA，因而3个LED光源串联其电路需要的电流也是350mA，考虑到延长LED寿命和降低光衰，可以设计为300mA～330mA，不会明显的影响LED发光的亮度，所以适配器的输出电流应选750mA～1A的。

一种简洁实用的LED台灯方案如图1所示。AC220V经由适配器在灯具外的安全降压变换，向LED台灯提供稳定的12V直流电源，在台灯底座壳内安置恒流源电源板，将直流电压变换成稳定的直流恒流源，以满足LED光源发光的技术要求。在直流恒流源前可加一电源开关，以便在台灯不用时可关断直流电源，但不能关断220V交流电源，因此不用时应从墙上取下适配器的电源插头，这也是这个实用方案的唯一“缺点”。如不想采用机械开关，并想要一个更有创意的卖点，可选用电子触摸开关，如手指轻点可实现台灯的开->全亮、半暗、关；由于电子技术的快速进步，电子触摸开关如今已是一个低成本的器件。

1 / 3

小台灯的制作

一、实验重点：

认识电子元件符号、画出串联电路图

台灯是我们生活中不可少的小家电。它主要是把灯光集中在一小块区域内，便于我们的学习和工作。可是你知道它都是由哪几种元件组成的吗?它是怎么给我们带来光明的呢？下面让我们自己动手做个小台灯。

二、实验目的：

1.了解简单电路的构成2.能够画出简单的电路图3.手工DIY小台灯

三、实验认知：

台灯：可放在平面台架上的有座电灯。电子元件的作用及其在电路的表示符号①电池-------提供电能；②灯泡-------将电能转化为光能；③导线-------连接及传导电流（水在水管里流动叫水流,电在导线里流动叫电流也就是电能沿着传电的物体朝着一定方向有规律的流动，是看不见，摸不着的。电流速度每秒30万公里。导线的表示符号为：④开关--控制电路的闭合与断开；⑤电池盒----固定电池，上面有“+、-”符号，分别表示“正极和负极”。

认识实验器材:

灯罩、二极管、双面胶、吸管、塑料管、导线、泡沫底座、带开关电池盒。

1.把二极管插入灯罩内分开弯好，（为避免短路，厂家已组装好），把2根导线分别连接二极管两极（注意长的是正极接红线），然后插入可弯曲的塑料短管内；

2.接着套上塑料管与吸管对插，上泡沫底座与塑料管对插，组成小台灯的支架。

3.在电池盒内安装好电池，把以上装置用双面胶与电池盒粘贴固定即可。

2 / 3

4.修整电池盒上导线的长短，然后把小台灯支架上的导线和电池盒导线正极与正极、负极与负极（红与红）连接，电路连接完成。

5.把开关打开，看看小台灯是不是亮了，检测一下手工DIY小台灯是不是成功？

6.根据实验画出如下电路图并指导学生自己试着画出来，并标出小灯泡的正负极来。

提示：电池盒导线的正负极不要直接接触，以免灼伤孩子的手。

不能直接用家里、学校插座中的电做实验,以免引发触电事故,致人伤害。（切记）

四、知识拓展：

最早的时候人们普遍使用的照明工具是蜡烛、煤油灯或煤气灯。

小台灯的制作

小台灯的制作

一、实验要点：

认识电子元件符号、画出串连电路图

台灯是我们生活中不行少的小家电。它主假如把灯光集中在一小块地区

内，便于我们的学习和工作。但是你知道它都是由哪几种元件构成的吗 ?它是怎么给我们带来光明的呢？下边让我们自己着手做个小台灯。

二、实验目的：

1.认识简单电路的构成 2.能够画出简单的电路图 3.手工 DIY小台灯

三、实验认知：

台灯：可放在平面台架上的有座电灯。电子元件的作用及其在电路的表示

符号 ① 电池-------供给电能； ② 灯泡 -------将电能转变为光能； ③ 导线 -------连结

及传导电流（水在水管里流动叫水流 ,电在导线里流动叫电流也就是电能沿着传

电的物体朝着必定方向有规律的流动，是看不见，摸不着的。电流速度每秒 30

万公里。导线的表示符号为： ④ 开关--控制电路的闭合与断开； ⑤ 电池盒 ----固

定电池，上边有 “+、-”符号，分别表示 “正极和负极 ”。

认识实验器械 :

灯罩、二极管、双面胶、吸管、塑料管、导线、泡沫底座、带开关电池

盒。

1.把二极管插入灯罩内分开弯好，（为防止短路，厂家已组装好），把 2 根

导线分别连结二极管两极（注意长的是正极接红线），而后插入可曲折的塑料短管内；

2.接着套上塑料管与吸管对插，上泡沫底座与塑料管对插，构成小台灯的支

架。

3.在电池盒内安装好电池，把以上装置用双面胶与电池盒粘贴固定即可。

1 / 3 小台灯的制作

4.修整电池盒上导线的长短，而后把小台灯支架上的导线和电池盒导线正极与正极、负极与负极（红与红）连结，电路连结达成。

5.把开关翻开，看看小台灯是否是亮了，检测一下手工 DIY小台灯是否是成

功？

6.依据实验画出以下电路图并指导学生自己试着画出来，并标出小灯泡的正负极来。

提示：电池盒导线的正负极不要直接接触，免得灼伤孩子的手。

不可以直接用家里、学校插座中的电做实验 ,免得引起触电事故 ,致人损害。（牢记）
