变压器的设计范文

变压器是一种用于将交流电能从一个电路传递到另一个电路的电气设备。它通过电磁感应原理工作，将输入电压变换为所需的输出电压。变压器广泛应用于输电、发电、配电和电子设备中，因此其设计非常重要。

1.确定变压器的功率需求：首先，需要确定所需的输入功率和输出功率。输入功率是指从电源输入的功率，而输出功率则是输出给负载的功率。这些功率决定了变压器的尺寸和材料的选取。

2.确定变压器的额定电压：根据所需的输出电压和输入电压，可以计算变压器的变比。变比是指输入电压与输出电压之间的比值。选择适当的额定电压可以确保系统的稳定性和安全性。

3.计算变压器的绕组参数：变压器绕组是变压器的核心部分，负责将电能从一个线圈传递到另一个线圈。绕组的设计涉及到导线的直径、绕组的层间绝缘和绕组的电阻等参数。这些参数需要满足电流容量、损耗和温度升高等考虑。

4.选择合适的磁芯材料：变压器的磁芯是通过电磁感应实现能量传递的关键部分。常用的磁芯材料包括硅铁、镍铁等。根据所需的磁通密度和工作频率选择合适的磁芯材料。

5.设计变压器的冷却系统：由于变压器在工作过程中会产生热量，所以需要设计合适的冷却系统来散热。常见的冷却系统包括自然冷却、风冷和水冷等。根据功率需求和环境条件选择适当的冷却系统。

6.进行电路分析和模拟：通过使用电路分析工具和模拟软件，可以模拟和优化变压器的设计。这可以节省时间和成本，并确保所设计的变压器符合要求。 7.制作和测试样品：在进行大规模制造之前，必须制作和测试样品。这可以帮助验证设计的正确性和可行性，并进行必要的改进。

8.进行负载和故障测试：在将变压器投入使用之前，必须进行负载和故障测试。这些测试可以确保变压器在高负载和故障条件下的性能和安全性。

合集下载

音频变压器的设计

音频变压器的设计

音频变压器的设计

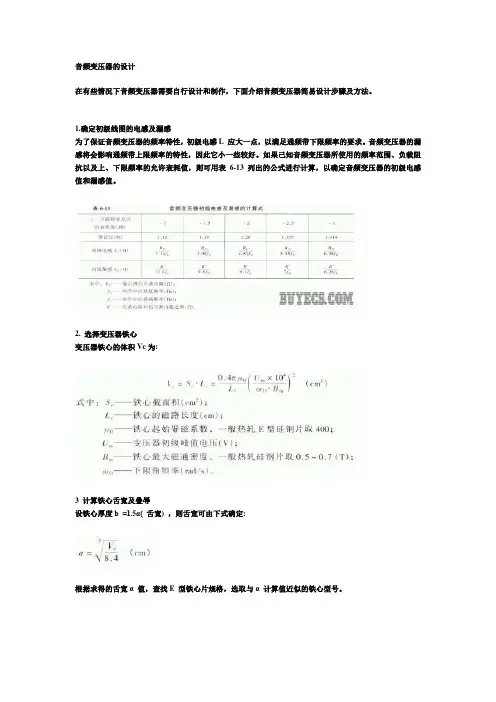

在有些情况下音频变压器需要自行设计和制作，下面介绍音频变压器简易设计步骤及方法。

1.确定初级线图的电感及漏感

为了保证音频变压器的频率特性，初级电感L 应大一点，以满足通频带下限频率的要求。音频变压器的漏感将会影响通频带上限频率的特性，因此它小一些较好。如果己知音频变压器所使用的频率范围、负载阻抗以及上、下限频率的允许衰耗值，则可用表6-13 列出的公式进行计算，以确定音频变压器的初级电感值和漏感值。

2. 选择变压器铁心

变压器铁心的体积Vc为:

3 计算铁心舌宽及叠辱

设铁心厚度b =1.5α( 舌宽) ，则舌宽可由下式确定:

根据求得的舌宽α 值，查找E 型铁心片规格，选取与α 计算值近似的铁心型号。

4. 变压器初级匝数的确定

初级匝数N1可由下式计算，即

5. 变压器次级匝数的确定

先由阻抗求出音频变压器的初、次级匝数比:

6. 计算绕制导线直径

( 1)初级导线在径

一般音频变压器的初级流过的电流都有宣流和交流两种分量，因而初级流过的平均电流应为

(2) 次级导线直径

音频变压器的次级一般不含直流分量，但考虑到次级绕组反射至初级绕组的阻抗，次级导线直径应为

7. 设计验算

由于磁性材料的磁化曲线是非线性的，因此在音频信号功率较大时，磁感应密度较大，磁化曲线的非线性将引起音频信号的失真。为此，必须对最大磁通密度进行一次验算.使验算结果小于铁心给出的最大磁通密度，这样才能保证失真度符合使用要求。验算式如下:

变压器设计

变压器设计

Better

Than Real - Free Switch Mode Power Supply Circuit (SMPS) Design Software & Transformer Calculation / Simulation Tool.PowerEsim用户手册

PowerEsim 是一个免费的基于Web的软件，提供电源（SMPS）设计，变压器的设计，防磁设计，损耗分析，热分析，波形分析，平均无故障时间分析，BOM表的建设，深静脉血栓形成的分析和电源（SMPS）的优化。 点击试试PowerEsim（）

Home | Download | Useful Link | Video Demo | About | Contact Us | Disclaimer | FAQ Statistics | Account

Management | Options | Preferences | Help | Table of Content

13 变压器设计

13.1 什么是变压器设?

磁性元件建造器是一个十分有用的磁性元件设计软件。它是一种工具能让用户透过选择不同的铁氧体磁体,轴装方式和卷绕方法来创造他们自己的磁性元件零件。工程制图会自动地产生,从而减少用户的工作负担。

只要卷绕的数目是相同,所有变压器的构建可以储存和重新使用在电源上。

13.2 如何开始使用磁性元件建造器？(没有设计)

点选 "磁性元件建造器"

13.3 界面介绍 (独立工具)

1. 选择应用的磁性零件

2. 输入应用的操作条件

3. 推荐的变压器

4. 一般功能

Better Than Real - Free Switch Mode Power Supply Circuit (SMPS) Design Software & Transformer Calculation / Simulation Tool.PowerEsim用户手册

变压器设计实例

变压器设计实例

反激式开关电源设计全过程

以21V63W 反激式开关电源的设计过程为例作较为详细的说明，公式的全过程不需要单 位换算，只要跟着公式的每一步计算程序进行演算，均可顺利完成你的计算任务。非常适合初学者“摸石头过河”。由于本人水平有限，出错在所难免，欢迎大家批评指正！

输入电压：175-264VAC

输出电压：21V

输出电流：3A

输出功率Po： 63W

频率设定在60KHz

占空比初步定在0.45

反馈电压取14.5V

反馈电流取100Ma

总体拓扑如下：

变压器计算

一.挑选磁芯。

考虑成本因素在此选择PC40 材质，查PC40 资料得

Bs=0.39T Br=0.06T

^B=Bs-Br=0.39T-0.06T=0.33T

为了防止磁芯的瞬间出现磁饱和，我取低

^B 值，即0.33T*0.6=0.198T(取0.2T）

用AP 法计算磁芯

AP=[(Po/^n+Po)*1000]/2*^B*Fs*1000*J*Ku)

AP=[(63W/0.8+63W)*1000]/(2*0.2*60KHz*1000*400*0.2)

AP=0.738(mm4)

公式中

^B 是效率取0.8

Fs 开关频率60KHz

J 电流密度取400(A/cm2)

Ku 铜窗系数取0.2

音频变压器的设计 2

音频变压器的设计 2

音频变压器的设计

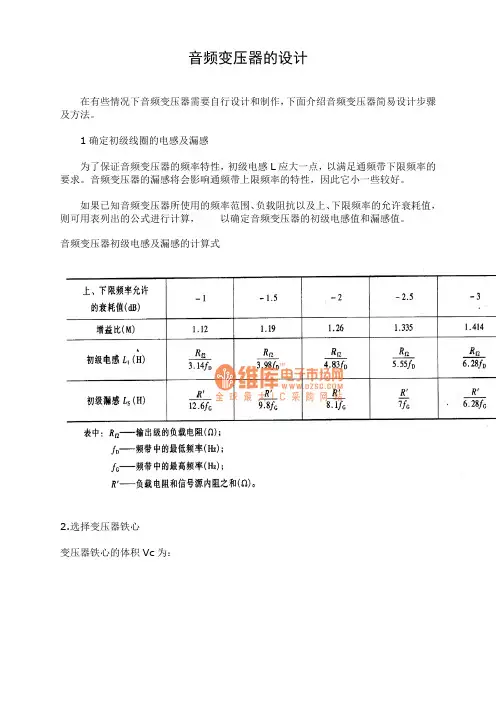

在有些情况下音频变压器需要自行设计和制作，下面介绍音频变压器简易设计步骤及方法。

1确定初级线圈的电感及漏感

为了保证音频变压器的频率特性，初级电感L应大一点，以满足通频带下限频率的要求。音频变压器的漏感将会影响通频带上限频率的特性，因此它小一些较好。

如果已知音频变压器所使用的频率范围、负载阻抗以及上、下限频率的允许衰耗值，则可用表列出的公式进行计算， 以确定音频变压器的初级电感值和漏感值。

音频变压器初级电感及漏感的计算式

2.选择变压器铁心

变压器铁心的体积Vc为：

3.计算铁心舌宽及叠厚

设铁心厚度b=1.5α(舌宽)，则舌宽可由下式确定:

根据求得的舌宽α值，查找E型铁心片规格(见本章第六节)，选取与α计算值近似的铁心型号。

4.变压器初级匝数的确定

初级匝数汛可由下式计算，即

当μo=400时，上式可简化为

5.变压器次级匝数的确定

先由阻抗求出音频变压器的初、次级匝数比:

式中:R2——变压器次级阻抗(Ω)

η——变压器效率，一般取0.8。

则

6.计算绕制导线直径

(1)初级导线直径

一般音频变压器的初级流过的电流部有直流和交流两种分量，因而初级流过的平均电流应为

式中:IP——初级平均计算电流(A);

IAC——交流分量(A);

IDC——直流分量(A)，即输出级管子的直流工作电流。

(2)次级导线直径

音频变压器的次级一般不含直流分量，但考虑到次级绕组反射至初级绕组的阻抗，次级导线直径应为
