压缩机工作原理

空调压缩机的工作原理

1、 空调压缩机是在空调制冷剂回路中起压缩驱动制冷剂的作用。工作回路中分蒸发区和冷凝区，室内机和室外机分别属于高压或低压区。压缩机一般装在室外中，压缩机把制冷剂从低压区抽取来经压缩机后送到高压区冷却凝结，通过散热片散发出热能到空气中，制冷剂也从气态变成液态，压力升高。制冷剂再从高压区流向低压区，经过毛细管喷射到蒸发器中，压力骤降，液态制冷剂立即变成气态，通过散热片吸收空气中大量的热量。这样，机器不断工作，就不断把低压区一端的热能吸收到制冷剂中再送到高压区散发到空气中，起到调节气温的作用。

2、 空调在作制冷运行时，低温低压的制冷剂气体被压缩机吸入后加压变成高温高压的制冷剂气体，高温高压的制冷剂气体在室外换热气中放热变成中温高压的液体，中温高压的液体再经过节流部件节流降压后变成低温低压的液体，低温低压的液体制冷剂在室内换热气中吸热蒸发后变成低温低压的气体，然后进入压缩机压缩，往复循环。

3、 压缩机是制冷系统的心脏，无论是空调、冷库、化工制冷工艺等等工况都要空压缩机这个重要的环节来做保障！

制冷压缩机种类和形式很多，根据原理可分为容积型和速度型两类，其中容积式是最为普遍的。

那压缩机又是如何压缩空气的呢？

简单而说就是通过改变气体的容积来完成气体的压缩和输送过程！任何动力设备都需要一个动力来做功完成，压缩机也是一样，它需要一个电动机来带动。

容积型压缩机又分为往复活塞式和回转式两种。

往复活塞式是通过活塞在气缸内做往复运动改变气体工作容积；活塞式压缩机历史悠久，生产技术成熟。

回转式压缩机包括刮片旋转式压缩机

螺杆式压缩机，目前国内生产的空调器多采用旋转式压缩机；蜗杆式压缩机主要用于大型制冷设备，现在一些大型商场办公楼内也有很多采用蜗杆式压缩机。

空调的基本原理是这样的，压缩机将冷冻剂压缩成高压饱和气体，这种气态冷冻剂再经过冷凝器冷凝。

通过节流装置节流之后，通入到蒸发器中，将所需要冷却的媒介冷却换热。例如将蒸发器连接到楼里的各个房间，蒸发器的蛇形管将同空气进行换热，再通过鼓风将冷气吹向空气洞中。

往复式压缩机的工作原理

什么是压缩

往复式压缩机都有气缸、活塞和气阀。压缩气体的工作过程可分成膨胀、吸入、压缩和排气四个过程。

例：单吸式压缩机的气缸，这种压缩机只在气缸的一段有吸入气阀和排除气阀，活塞每往复一次只吸一次气和排一次气。

1 ,膨胀：当活塞向左边移动时，缸的容积增大，压力下降，原先残留在气缸中的余气不断膨胀。

2, 吸入：当压力降到稍小于进气管中的气体压力时，进气管中的气体便推开吸入气阀进入气缸。随着活塞向左移动，气体继续进入缸内，直 到活塞移至左边的末端（又称左死点）为止。

3 ,压缩：当活塞调转方向向右移动时，缸的容积逐渐缩小，这样便开始了压缩气体的过程。由于吸入气阀有止逆作用，故缸内气体不能倒回 进口管中，而出口管中气体压力又高于气缸内部的气体压力，缸内的气体也无法从排气阀跑到缸外。出口管中的气体因排出气阀有

止逆 作用,也不能流入缸内。因此缸内的气体数量保持一定，只因活塞继续向右移动，缩小了缸内的容气空间（容积），使气体 的压力不 断升高。

4 ,排出：随着活塞右移，压缩气体的压力升高到稍大于出口管中的气体压力时，缸内气体便顶开排除气阀的弹簧进入出口管中，并不断排出，直到活塞移至右边的末端（又称右死点为止。然后，活塞右开始向左移动，重复上述动作。活塞在缸内不断的往复运动，使气缸往复循环的吸入和排出气体。活塞的每一次往复成为一个工作循环，活塞每来或回一次所经过的距离叫做冲程。<

什么是压缩气体的三种热过程？

气体在压缩过程中的能量变化与气体状态（即温度、压力、体积等）有关。在压缩气体时产生大量的热，导致压缩后气体温度升高。气体受压缩的程度越大，其受热的程度也越大，温度也就升得越高。压缩气体时所产生的热量，除了大部分留在气体中使气体温度升高外，还有一部分传给气缸，使气缸温度升高，并有少部分热量通过缸壁散失于空气中。

压缩气体所需的压缩功，决定于气体状态的改变。说通缩点，压缩机耗功的大小与除去压缩气体所产生的热量有直接关系。一般来说，压缩气体的过程有以下三种：

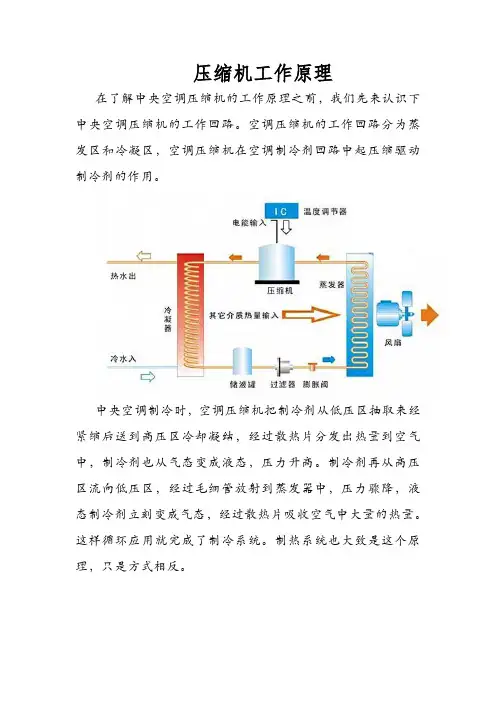

压缩机工作原理

在了解中央空调压缩机的工作原理之前，我们先来认识下中央空调压缩机的工作回路。空调压缩机的工作回路分为蒸发区和冷凝区，空调压缩机在空调制冷剂回路中起压缩驱动制冷剂的作用。

中央空调制冷时，空调压缩机把制冷剂从低压区抽取来经紧缩后送到高压区冷却凝结，经过散热片分发出热量到空气中，制冷剂也从气态变成液态，压力升高。制冷剂再从高压区流向低压区，经过毛细管放射到蒸发器中，压力骤降，液态制冷剂立刻变成气态，经过散热片吸收空气中大量的热量。这样循环应用就完成了制冷系统。制热系统也大致是这个原理，只是方式相反。 总体而言，中央空调压缩机工作原理可以这样概括：空调压缩机工作时，通过不停地把低压区一端的热量吸收到制冷剂中再送到高压区分发到空气中，不断起到调节气温的作用。

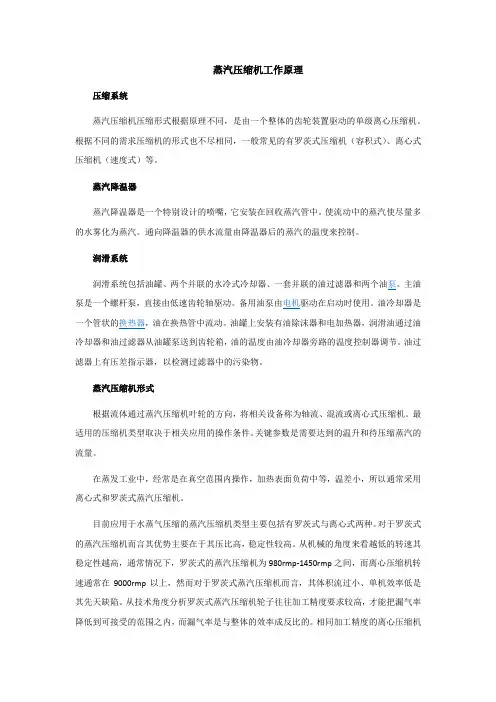

蒸汽压缩机工作原理

压缩系统

蒸汽压缩机压缩形式根据原理不同，是由一个整体的齿轮装置驱动的单级离心压缩机。根据不同的需求压缩机的形式也不尽相同，一般常见的有罗茨式压缩机（容积式）、离心式压缩机（速度式）等。

蒸汽降温器

蒸汽降温器是一个特别设计的喷嘴，它安装在回收蒸汽管中。使流动中的蒸汽使尽量多的水雾化为蒸汽。通向降温器的供水流量由降温器后的蒸汽的温度来控制。

润滑系统

润滑系统包括油罐、两个并联的水冷式冷却器、一套并联的油过滤器和两个油泵。主油泵是一个螺杆泵，直接由低速齿轮轴驱动。备用油泵由电机驱动在启动时使用。油冷却器是一个管状的换热器，油在换热管中流动。油罐上安装有油除沫器和电加热器，润滑油通过油冷却器和油过滤器从油罐泵送到齿轮箱，油的温度由油冷却器旁路的温度控制器调节。油过滤器上有压差指示器，以检测过滤器中的污染物。

蒸汽压缩机形式

根据流体通过蒸汽压缩机叶轮的方向，将相关设备称为轴流、混流或离心式压缩机。最适用的压缩机类型取决于相关应用的操作条件。关键参数是需要达到的温升和待压缩蒸汽的流量。

在蒸发工业中，经常是在真空范围内操作，加热表面负荷中等，温差小，所以通常采用离心式和罗茨式蒸汽压缩机。

目前应用于水蒸气压缩的蒸汽压缩机类型主要包括有罗茨式与离心式两种。对于罗茨式的蒸汽压缩机而言其优势主要在于其压比高，稳定性较高。从机械的角度来看越低的转速其稳定性越高，通常情况下，罗茨式的蒸汽压缩机为980rmp-1450rmp之间，而离心压缩机转速通常在9000rmp以上，然而对于罗茨式蒸汽压缩机而言，其体积流过小、单机效率低是其先天缺陷。从技术角度分析罗茨式蒸汽压缩机轮子往往加工精度要求较高，才能把漏气率降低到可接受的范围之内，而漏气率是与整体的效率成反比的。相同加工精度的离心压缩机漏气率更小，效率更高。从材质角度分析，罗茨压缩机滚子之间间隙很小，不宜采用不锈钢等刚度较低的材质，否则易发生黏齿，所以一般采用碳钢材质。为了提高压缩机的耐腐蚀能力，在设计上提高二次蒸汽的纯度，压缩机采用碳钢镀镍铬的材质。而离心式蒸汽压缩机的过流部件采用超级不锈钢材质（2507）或钛材，设备抗腐蚀能力强，在相同的腐蚀环境中寿命高。从工作原理上看，罗茨式蒸汽压缩机为容积式风机，提供的压差大，流量小，在高压比小流量的工况中具有极大的优势。对离心式蒸汽压缩机为压差式风机，提供的压差小，流量大，排气均匀，气流无脉冲，在蒸发量较大的工况下通常被选用。
