桥梁工程施工

桥梁工程施工工序

施工准备→钻孔灌注桩（桥面板、栏杆预制）→立柱→盖梁→桥面板安装→桥面铺装→栏杆安装→桥头搭板→清场、验收。

水闸工程施工工序：施工准备→砌体拆除、运输→土方开挖→底板浇筑→闸室段→消力池段→土方回填→上下游连接段→闸墩→金属结构设备安装→清场、验收。

渡槽工程施工工序：施工准备→砌体拆除、运输→施工平台填筑→钻孔灌注桩→立柱→盖梁→槽身→土方回填→上下游连接段→清场、验收。

6.4土方开挖施工方法

6.4.1施工设备选择

采用大宇220型1.0m3挖掘机挖土、74kw推土机推土。

6.4.2土方开挖

一、施工准备

1、按照施工图纸测放构筑物中心线、开挖轮廓线，并埋设明显的标志。

2、根据地质资料提供的土料各项物理指标，做好表层弃土和可利用土料开采的平衡规划。

3、根据土料物理指标及土料开采平衡规划，确定机械施工作业方式，然后组织设备进场。

二、施工方法

1、植被清理：清理开挖工程区域的树根、杂草、垃圾、废渣及监理人指明的其它有碍物。主体工程施工场地地表的植被清理，延伸至离施工图所示最大开挖边线或建筑物基础边线外侧至少5m的距离。主体工程的植被清理，挖除树根的范围延伸到离施工图所示最大开挖边线、填筑线或建筑物基础外侧3m的距离。

2、开挖过程中，严格按照开挖线进行开挖，尽量避免扰动开挖线之外的表土，保证不破坏基础土壤结构，预留20cm厚的保护土层，待下一道工序开始前，由人工修整至设计要求。

三、施工技术措施

1、自上至下分层分段依次进行土方开挖，逐层设置排水沟，杜绝自下而上或采取倒悬的开挖方法；

2、施工分界处衔接顺直，不出现折线，不存有施工界墙，开挖过程中保持坡面平整；

3、开挖时严格按照测量放样的开挖线进行施工，避免出现超挖、欠挖现象，开挖面留有适当修坡余量，再用人工修整，并满足施工图纸要求的坡度和平整度。

4、开挖中如发现文物、化石等物品，及时（4小时内）通知监理机构、业主和有关部门，并采取有效保护措施；

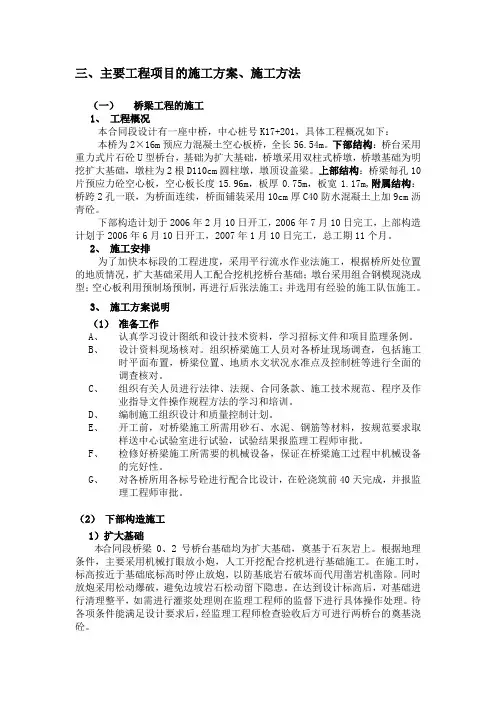

三、主要工程项目的施工方案、施工方法

（一） 桥梁工程的施工

1、 工程概况

本合同段设计有一座中桥，中心桩号K17+201，具体工程概况如下：

本桥为2×16m预应力混凝土空心板桥，全长56.54m。下部结构：桥台采用重力式片石砼U型桥台，基础为扩大基础，桥墩采用双柱式桥墩，桥墩基础为明挖扩大基础，墩柱为2根D110cm圆柱墩，墩顶设盖梁。上部结构：桥梁每孔10片预应力砼空心板，空心板长度15.96m，板厚0.75m，板宽1.17m,附属结构：桥跨2孔一联，为桥面连续，桥面铺装采用10cm厚C40防水混凝土上加9cm沥青砼。

下部构造计划于2006年2月10日开工，2006年7月10日完工，上部构造计划于2006年6月10日开工，2007年1月10日完工，总工期11个月。

2、 施工安排

为了加快本标段的工程进度，采用平行流水作业法施工，根据桥所处位置的地质情况，扩大基础采用人工配合挖机挖桥台基础；墩台采用组合钢模现浇成型；空心板利用预制场预制，再进行后张法施工；并选用有经验的施工队伍施工。

3、 施工方案说明

（1） 准备工作

A、 认真学习设计图纸和设计技术资料，学习招标文件和项目监理条例。

B、 设计资料现场核对。组织桥梁施工人员对各桥址现场调查，包括施工时平面布置，桥梁位置、地质水文状况水准点及控制桩等进行全面的调查核对。

C、 组织有关人员进行法律、法规、合同条款、施工技术规范、程序及作业指导文件操作规程方法的学习和培训。

D、 编制施工组织设计和质量控制计划。

E、 开工前，对桥梁施工所需用砂石、水泥、钢筋等材料，按规范要求取样送中心试验室进行试验，试验结果报监理工程师审批。

F、 检修好桥梁施工所需要的机械设备，保证在桥梁施工过程中机械设备的完好性。

G、 对各桥所用各标号砼进行配合比设计，在砼浇筑前40天完成，并报监理工程师审批。

（2） 下部构造施工

1）扩大基础

本合同段桥梁0、2号桥台基础均为扩大基础，奠基于石灰岩上。根据地理条件，主要采用机械打眼放小炮，人工开挖配合挖机进行基础施工。在施工时，标高按近于基础底标高时停止放炮，以防基底岩石破坏而代用凿岩机凿除。同时放炮采用松动爆破，避免边坡岩石松动留下隐患。在达到设计标高后，对基础进行清理整平，如需进行灌浆处理则在监理工程师的监督下进行具体操作处理。待各项条件能满足设计要求后，经监理工程师检查验收后方可进行两桥台的奠基浇砼。 模板不应与脚手架发生联系。清干净模板上杂物并在模板上涂刷脱模剂，经监理工程师验收合格后进行砼浇筑。

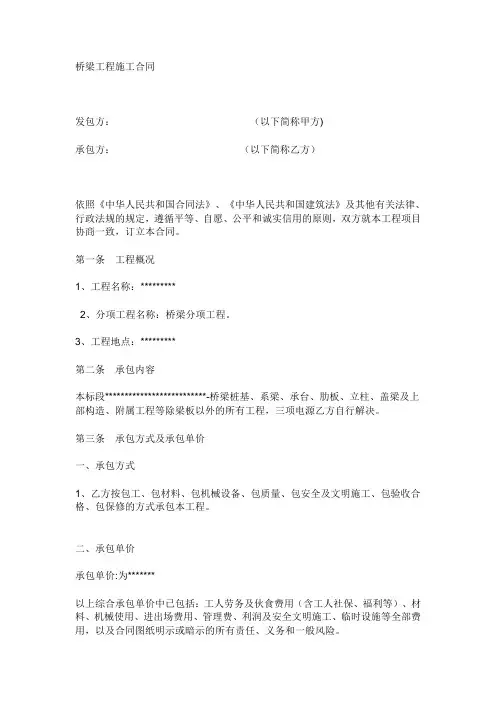

桥梁工程施工合同

发包方： （以下简称甲方)

承包方： （以下简称乙方）

依照《中华人民共和国合同法》、《中华人民共和国建筑法》及其他有关法律、行政法规的规定，遵循平等、自愿、公平和诚实信用的原则，双方就本工程项目协商一致，订立本合同。

第一条 工程概况

1、工程名称：*********

2、分项工程名称：桥梁分项工程。

3、工程地点：*********

第二条 承包内容

本标段**************************-桥梁桩基、系梁、承台、肋板、立柱、盖梁及上部构造、附属工程等除梁板以外的所有工程，三项电源乙方自行解决。

第三条 承包方式及承包单价

一、承包方式

1、乙方按包工、包材料、包机械设备、包质量、包安全及文明施工、包验收合格、包保修的方式承包本工程。

二、承包单价

承包单价:为*******

以上综合承包单价中已包括：工人劳务及伙食费用（含工人社保、福利等）、材料、机械使用、进出场费用、管理费、利润及安全文明施工、临时设施等全部费用，以及合同图纸明示或暗示的所有责任、义务和一般风险。

第三条 额外工程量

发生的图纸变更等情况，由业主认可的监利等人员进行签字，并给付乙方相应资金。甲方不得扣留。

第四条 付款方式

1、当工程-桥梁桩基、系梁、承台、肋板、立柱、完工并由甲方、监理验收合格后甲方给乙方拨付工程款的百分之40。桥板安装和桥面混凝土完工合格后给付百分之20。护拦等其他工程全部完工并合格后给付百分之35。

第五条 施工工期

1、本分项工程必须按甲方及业主要求的施工工期按时完成。

2、乙方必须按甲方排出的进度计划组织足够的机械设备及人力进行施工，技工、力工进场人数按甲方要求人数进场。如果进度计划完不成并且施工人数达不到项目部要求的人数，甲方按规定人数每少一人每天罚款100元或有权不经乙方同意自己另外安排人员或其他施工队伍来完成，大、小工按人头算每人每工日150～200元，在乙方进度款或结算款中扣除。

- 0 - 目 录

一、概述 ------------------------------------------------------------------------------------------------- 1

二、施工程序 ------------------------------------------------------------------------------------------- 1

三、施工安排 ------------------------------------------------------------------------------------------- 1

四、桩基础施工 ---------------------------------------------------------------------------------------- 2

4.1施工准备 ---------------------------------------------------------------------------------- 2

4.2施工要点 ---------------------------------------------------------------------------------- 2

五、承台施工 ------------------------------------------------------------------------------------------- 6

六、台帽及支座垫石施工 ---------------------------------------------------------------------------- 7

七、后张法空心板预制施工 ------------------------------------------------------------------------- 8
