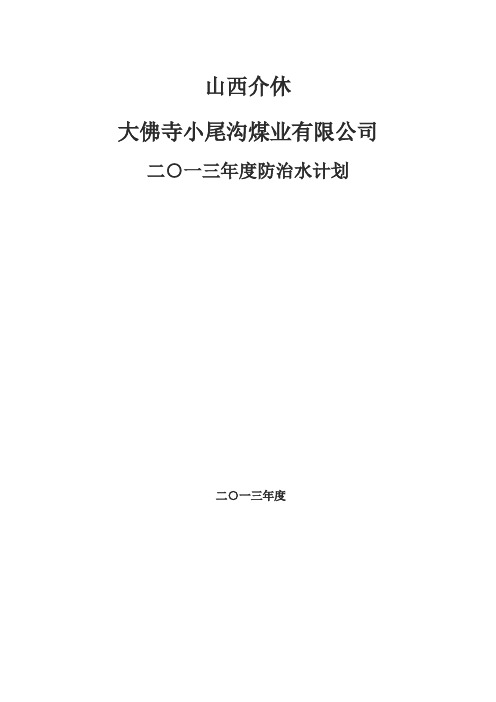

山西介休大佛寺小尾沟煤业有限公司二○一三年度防治水计划二○一三年度目录一、计划编制依据 (1)二、矿井概况 (1)三、全年防治水具体安排 (4)四、防治水领导小组及职责 (9)五、矿井水害的预测预报及预防措施 (10)六、矿井防治水安全技术措施 (17)七、灾害应急措施及避灾路线 (14)八、综合治理措施 (23)九、计划保证措施 (24)十、资金预算及落实情况 (26)十一、防治水奖惩办法 (27)年度防治水计划根据《煤矿防治水规定》的要求，为进一步搞好我矿防治水安全质量标准化工作，消除矿井生产水害隐患，避免水灾事故的发生，保证矿井安全生产，确保职工的生命安全，现结合我矿实际情况，特编制2013年度矿井防治水工作计划。
一、计划编制依据1、《煤矿安全规程》2、《煤矿防治水规定》3、《煤矿安全质量标准化标准及考核评级办法》4、山西介休大佛寺小尾沟煤业有限公司60万吨年度基建计划二、矿井概况山西介休大佛寺小尾沟煤业有限公司所属山西介休大佛寺煤业集团，位于介休市义棠镇田村附近。
根据晋煤重组办发〔2009〕61号文件批复，批准大佛寺小尾沟煤业公司为单独保留矿井。
井田位于霍西煤田东北部边缘，吕梁背斜东翼。
井田面积2.641平方公里，采矿证批准开采煤层1#-11#，设计开采9#、10#、11#煤层，保有储量2032万吨，生产规模为60万吨/年，开采服务年限7.4年。
矿井地质构造从总体上属简单类型，水文地质条件属中等，矿井生产能力达到60万吨/年时，奥灰水位标高526m,批准的11#煤层底板标高470-590m，现开采区不存在带压开采问题；矿井瓦斯绝对涌出量0.56m³/min，二氧化碳绝对涌出量0.75 m³/min，属低瓦斯矿井。
矿井设计为斜井-立井单水平开拓方式，主斜井、副斜井、行人斜井、回风立井均具备安全出口条件。
1、主斜井：倾角21°，净断面积7.03m2，总斜长720m。

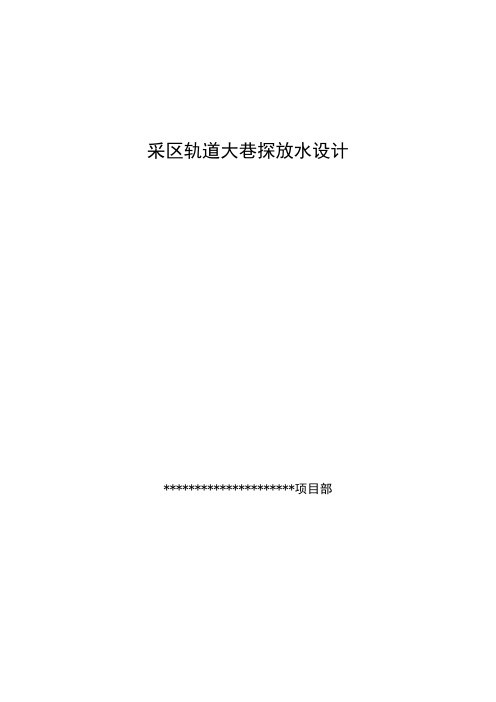

采区轨道大巷探放水设计*********************项目部采区轨道大巷探放水设计一、工作面概况㈠地面位置：采区轨道大巷井上位于***河流西南，**村以北，***风机房以南，地面无建筑物。
地势为西高东低，标高+830——+905m之间。
㈡井下位置：本工作面采区轨道大巷东为本矿西下山轨道大巷，西为本矿矿界，北为本矿西下山设计采区皮带大巷（未开拓）；南为本矿设计采区回风大巷（未开拓），并有**煤矿*坑*****采空区。
㈢、巷道围岩状况：⒈该煤层为15#煤，俗称丈八煤，煤厚平均6.8m、含两层夹石，上部夹石距顶板0.3m为八寸石，下覆夹石距煤层底板2.1m为连岩石，厚度0.1m。
⒉煤层顶板：本煤层老顶为四节石灰岩，厚8.84m，直接顶为黑色砂质泥岩，厚度为10.4m。
⒊本煤层底板为黑砂质泥岩，厚度为4.5m，老底为灰白色砂岩，厚度为3.12m。
⒋煤层赋存情况：煤层总体呈一宽缓的向、背斜组合构造，向斜、背斜轴为EW或近EW。
背斜轴为NW,倾角为4—10°。
断裂构造不发育，但陷落柱较发育，陷落柱角一般在70°左右，硬度为f=2—3。
⒌地质构造及对巷道施工的影响：⑴采区轨道大巷直接顶为黑色砂质泥岩，岩性比较软，裂隙发育，比较破碎，所以在掘进过程中要加强顶板管理。
⑵煤（岩）层产状、厚度、结构、坚固性系数（f）预计巷道揭露的各煤层间距，顶、底板岩性及特征分析、预测巷道瓦斯涌出量、瓦斯突出倾向、煤层自然发火倾向、煤尘爆炸指数、地温等情况见表。
煤层特征情况表西下采区轨道大巷顶底板情况（附采区轨道大巷平面图）。
㈣巷道断面及支护：采区轨道大巷采用矩形断面，锚网喷支护，锚索补强，净宽4.0m，净高4.0m , 净断面为16.00m2。
沿煤层顶板布置。
担负井下辅助运输及进风任务，二、水文地质⒈井田西北部为****河，属季节性河流，雨季有洪流，河水向南汇入井田南部边界外侧的*河，*河为季节性河流，平均流量0.33m3/s,夏秋季比较大,可达2-3m3/s，干涸季节多干涸或仅有细流。

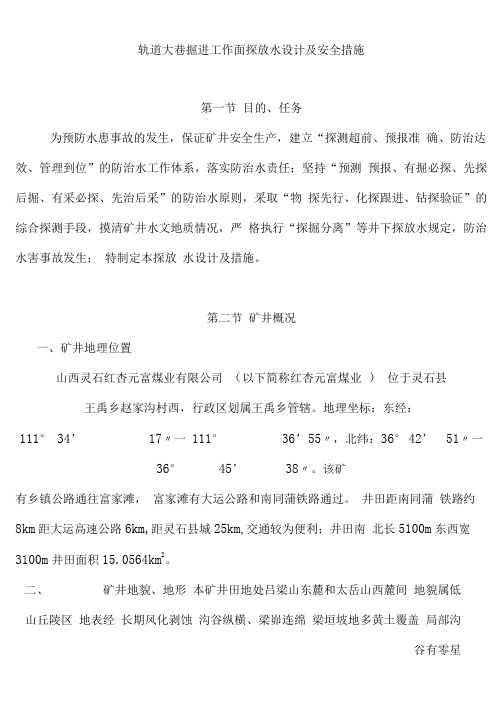

轨道大巷掘进工作面探放水设计及安全措施第一节目的、任务为预防水患事故的发生，保证矿井安全生产，建立“探测超前、预报准确、防治达效、管理到位”的防治水工作体系，落实防治水责任；坚持“预测预报、有掘必探、先探后掘、有采必探、先治后采”的防治水原则，采取“物探先行、化探跟进、钻探验证”的综合探测手段，摸清矿井水文地质情况，严格执行“探掘分离”等井下探放水规定，防治水害事故发生；特制定本探放水设计及措施。
第二节矿井概况一、矿井地理位置山西灵石红杏元富煤业有限公司（以下简称红杏元富煤业）位于灵石县王禹乡赵家沟村西，行政区划属王禹乡管辖。
地理坐标：东经：111° 34’17〃一111°36’55〃，北纬：36°42’51〃一36°45’38〃。
该矿有乡镇公路通往富家滩，富家滩有大运公路和南同蒲铁路通过。
井田距南同蒲铁路约8km距大运高速公路6km,距灵石县城25km,交通较为便利；井田南北长5100m东西宽3100m井田面积15.0564km2。
二、矿井地貌、地形本矿井田地处吕梁山东麓和太岳山西麓间地貌属低山丘陵区地表经长期风化剥蚀沟谷纵横、梁峁连绵梁垣坡地多黄土覆盖局部沟谷有零星基岩裸露。
井田地势总体为中部高南北低，其最高点位于井田西部边界处山梁，海拔1110.0m,最低处位于井田北东边界处沟谷中，海拔850.0m,最大相对高差260.0m。
三、矿井地质特征及构造1 、井田地层井田内大部分黄土覆盖, 在井田北部、南北部有基岩出露。
出露地层主要为二叠系下石盒子组、山西组以及石炭系太原组。
根据地表出露和钻孔的揭露, 并结合区域地质资料,井田内主要地层由老到新为：奥陶系中统峰峰组、石炭系中统本溪组、上统太原组；二叠系下统山西组、下石盒子组及第四系。
2、构造井田内主体构造以宽缓褶皱为主, 井田断层发育稀少, 未发现岩浆侵入体。
井田地质构造属简单型。
3、煤层本井田含煤地层为石炭系上统太原组和二叠系下统山西组。
XXXXXXXXX有限公司掘进工作面探放水设计及安全技术措施为进一步强化水患管理，及时探明前方水情，避免水患威胁，本着“有掘必探、先探后掘、先治后采”的原则，结合我矿实际情况，特制定探放水设计及安全技术措施，望相关科、队严格执行。
一、探放水设计1、探孔布置：（1）单巷掘进单巷掘进时在掘进正头布置三个探水孔，一个中心孔，两个外斜孔，中心孔按巷道掘进方位布置，外斜孔与中心孔成30°夹角，钻探竖直角度同于煤层倾角。
（2）双巷平行掘进双巷平行掘进时，前后巷错距不得小于30m，前巷按单巷掘进规定进行探放水；后巷布置两个探水孔，一个中心孔，一个外斜孔，中心孔按巷道掘进方位布置，外斜孔与中心孔成30°夹角，钻探竖直角度同于煤层倾角。
（3）切眼掘进切眼掘进时，另一顺槽未掘够尺寸时，切眼按单巷掘进规定进行探放水；如另一顺槽掘够尺寸时，在切眼内布置两探水孔，一个中心孔，一个外斜孔，中心孔按切眼方位布置，外斜孔与中心孔成30°夹角（外斜孔向相邻矿井侧），钻探竖直角度同煤层倾角。
（4）联络巷掘进如两顺槽或大巷已掘出，在两顺槽或大巷中间掘进联络巷时，不再进行钻探，否则按平巷掘进规定进行探放水。
2、探水钻机使用ZDY-660型全液压坑道钻机，钻杆长度1.5m，直径42mm，使用直径为42mm高效钻头。
3、一次钻探长度不小于60m，掘进30m后进行二次钻探，特殊情况若钻探长度不小于60m时，掘进与探孔终点错距不得小于30m二、安全技术措施1、钻场应选在顶板完好处，距掘进头2m，探水点附近安设一部与生产调度室直通的专用电话。
2、钻探前测量人员必须按设计标定探水孔位置、角度。
3、钻探时，测量人员、督查人员、瓦斯检查员、班组长必须跟班作业，现场予以指导督查。
4、探水前，必须加强钻场附近的巷道支护，背好顶帮，在巷道正头打好坚固的立柱。
5、在探水巷道内低洼处安设污水源、排水管，接至水仓。
6、施工钻探前电工、施钻人员必须仔细检查钻机各位置，进行试运转，确认钻机正常后方可钻探。
一、工作面概况己15—11170工作面位于我矿井田东北部，东为矿井边界，西临己15轨道下山，南为已回采完毕的己15—11150采煤工作面，北为已回采完毕的己15—11190采煤工作面。
该工作面设计走向长543米，倾斜宽104米，机巷标高-265～-262米，风巷标高-244～-240米，储量约118591吨；该工作面煤层产状为南北倾斜构造，煤层倾角12°～16°，总体上为东缓西陡，为确保该工作面安全生产矿研究决定对已回采完毕的己15—11150采煤工作面机巷的最低点边探边掘。
二、矿井水文地质概况该工作面上部是己15—11150采煤工作面已回采完毕，己15—11150采煤工作面与己15—11170风巷之间留有6米煤柱。
根据上部已回采完毕的己15—11150采煤工作面观测，预计主要水害为己15—11150采煤工作面的老空积水。
预计最大涌水量10 m3/h，依据《煤矿水文地质规程》《矿井防治水工作条例》《煤矿安全规程》等规程规定，对该工作面实施超前钻探，以查明己15—11150机巷附近的水文地质情况，解除水害隐患，确保施工安全。
三、探放水设计（一）探放水目的1.探放采空区积水，防止在掘进过程中的透水事故。
（二）采用手段和方法该工作面风巷掘进中直接采用钻探手段，以循环超前钻探的方法实施探放水工作。
（三）钻探设计参数根据己15—11150采煤工作面已揭露的情况，己15—11150机巷的最低点（己15—11150机巷以里40米处）很可能有一定量的积水。
因此，本次探放水钻孔设计沿己15—11170风巷煤层布置，在平面上呈往南偏斜的半扇形，共布置9组钻探，每组布置1个钻孔；每一钻探循环保留20m超前距和侧帮12米距离；实际钻探深度达不到设计深度时，可增加循环钻探组数（次数）；在允许掘进距离内，施工队仍要执行长探短掘的原则。
钻孔设计参数如下（见附图）：（四）起探位置的确定11.5透水事故的透水地点距该采面切眼较近，由于对小窑采空区（或老巷道）的范围及其是否向下延伸等情况不明确，因此，将内切眼开口处作为本次探水线的起点。
探放水设计一、矿区水文情况简介矿井水灾事故，直接威胁着矿工的生命安全以及造成较大的经济损失，更为严重的是，可能会造成淹没采区或矿井。
为预防矿井水灾事故的发生，在采掘施工过程中，随时掌握矿井水灾的自然规章和摸清矿井水文地质情况，以利于控制和杜绝各种水灾事故的发生。
根据地质资料与我矿调查情况，老空水是矿井的主要因素，矿区内无大的地表水体。
大气降水是沿基岩裂隙渗入矿井，裂隙发育地段和断层破碎带矿井充水会有所增大，一般随开采深度增大和采空区面积的增大，水量愈来愈大，在井下巷道中裂隙发育地段常见涌水淋水现象。
矿井水文地质条件简单，矿井正常涌水量为5~10m3/h，最大涌水量20~30m3/h，其主要充水源为顶板裂隙水、老窑水等。
二、探放水原则《煤矿安全规程》规定：矿井必须做好水害分析预报，坚持有疑必探，先探后掘的探放水原则。
根据我矿的实际情况，特别是新系统的掘进工作，由于对一些老空巷道的情况不是很了解，本着安全第一、预防为主的安全要求，我矿严格按照“有掘必探、先探后掘”的原则进行探放水。
超前距和帮距在岩石巷中为15米，煤巷中为20米。
每次探水距离煤巷中不少于40米，全岩巷不少于30米，孔间距不超过3米，探水后允许掘进的距离为探水距离减支去超前距离。
工作程序按照探水—掘进—再探水—再掘进的循环要求进行。
三、探放水设备主要参数在探水时，探水钻机必须进行瓦斯电闭锁和风电闭锁。
四、探放水参数：1、钻孔数量：5个。
2、超前距：煤层中20米，岩石中15米。
3、帮距：煤层中20米，岩石中15米。
4、孔间距：不超过3米。
5、每次探水距离不小于40米，全岩巷道不小于30米。
6、允许掘进距离：为探水的距离减去超前距。
7、探水孔方位：中眼方位同掘进方位一致，其它钻孔之间的平面夹角为7°-15°，使得巷道前进方向及左右两侧需要保护的空间均有钻孔控制。
8、钻孔倾角：钻孔的倾角为煤层的倾角，在8°-12°。
施工设计方案永聚煤业排查治理科【2013】64号工程名称：探放4#煤采空区积水补充方案施工单位：_ _编制：_ _审核：_ _编写日期：_ _永聚煤业探放4#煤采空区积水补充措施审批意见审批日期：年月日审批人员签字探水队水害防治中心瓦斯防治中心机运管理中心调度室安监科地测副总生产矿长安全矿长总工程师永聚煤业探放4#煤采空区积水补充方案一、编制目的及任务根据我矿8月份采掘计划部署，结合我矿现阶段生产实际情况，要加快对4#采空区积水的放水速度，解除4#采空区积水对6#煤上仓皮带巷掘进时的水害威胁，确保矿井安全生产。
截止目前（7.30日统计），探放4#煤采空区积水所施工的3个钻孔累计放水151368.86m³，其中TF-1、TF-2#钻孔放水量为142399.48m³，TF-5#钻孔放水量为8969.38m³，测水压为0.47Mpa。
经矿领导和公司领导研究决定，增加一个放水孔，特编制以下补充方案。
二、施工方案本次探放4#煤采空区积水决定在上一阶段TF-1#、TF-2# 、TF-5#孔放水基础上对IV#采空区域施工探水钻孔。
通过TF-1#、TF-2# 、TF-5#孔观测各钻孔压力表读数变化，确定已确定I#采空区IV#之间存在水力联系，最大水压为0.66Mpa，截止7.30日测水压为0.47 Mpa。
三、探放水设计1、施工地点选择①施工地点位置#基准点往南10m处TF-1#探水钻场内。
TF-6#钻孔施工地点选择在6#轨道大巷G14②选择依据Ⅰ、根据永聚煤业4#煤采掘工程平面图及4#煤采空区积水物探成果图得知，此三处位置（钻孔终孔位置）正好位于4#煤各采空积水区最低处，符合《防治水规定》和探放水设计要求。
Ⅱ、钻孔开口位置处顶板完整，支护完好，有利于施工。
Ⅲ、此三处位置均有利于采空区积水的排放。
2、探水设备及材料钻机型号：ZDY-1300型液压式坑道钻机，额定功率：22KW；注浆泵设备：2ZBSB0.48-3.6/5-7.5型注浆泵、QB-260型气动搅拌机、￠25㎜高压注浆管；钻杆型号及数量：φ50㎜×1500mm/根的钻杆60根；钻头型号及数量：Φ75㎜、Φ108㎜合金钻头各2个，Φ130㎜扩孔器1个；压力表：5块（量程0-1.6MPa）；止水套管：￠108mm×1.0m 50根注浆材料：水泥（P.O42.5，细度＜0.08㎜）、水玻璃（m=2.6-3.3，浓度40°Be′）在进行探放水施工前，探水队必须对探放水设备进行检修，发现问题立即处理，并提前做好材料计划，准备好一些易损件及部分配件。
黔南州龙里县永鑫煤矿一采区轨道下山掘进工作面探放水设计2013年3月会审签字矿长：总工程师：安全矿长：生产矿长：机电矿长：会审意见黔南州龙里县永鑫煤矿轨道下山掘进工作面探放水设计一、编写依据1. 贵州大学勘察设计研究院2011年3月编制的《黔南州龙里县永鑫煤矿开采方案设计（变更）》2、贵州大学勘察设计研究院2011年6月编制的《黔南州龙里县永鑫煤矿安全专篇（变更）》3. 贵州省地矿局一0四地质大队2009年12月编制的《贵州省黔南州龙里县永鑫煤矿水文地质调查报告》4. 防治水有关规定。
二、工作面位置及四邻关系工作面位置及井上下关系，见表1。
表1工作面位置及井上下关系三、矿井水文地质条件根据地层岩性组合和含水介质特征，将区内划分为两个含水层（煤层的顶、底板）和一个相对隔水层单元（含煤岩系），含水层和隔水层单元具有相对独立而又相互联系的关系。
1) 地层富水性根区内主要含水层为煤层顶板的下三叠统大冶组、煤层底板的上二叠统长兴组，岩性主要以碳酸盐岩为主。
顶板含水岩组厚度大且分布范围广，含水丰富但不均匀，其富水性和导水性也较复杂。
如下三叠统大冶组底部（T1d1）钙质泥岩夹灰岩，含水量弱，还可能相对隔水。
矿区内构造简单，碳酸盐岩比较完整，裂隙和岩溶不发育，含水层之间水力联系较弱，天然条件下对煤床影响较小。
只是当构造裂隙发育之处，加上岩溶发育，沟通了上覆下三叠统大冶组灰岩含水层与矿床之间的水力联系时，上覆含水层才会成为矿井的充水水源，从而威胁到煤矿的开采。
在煤层的底板发育有上二叠统长兴组的灰岩，出露位置相对较低，大部分位于最低侵蚀基准面之下，此层含水丰富且相对均匀，威胁到深部煤矿床的开采。
区内的相对隔水层为上二叠统长兴组含煤岩系，岩性为炭质页岩、泥质粉砂岩、粘土岩及煤层，含裂隙水，富水性弱，相对隔水。
但在构造裂隙发育的情况下，或形成采空区，隔水性能被破坏后，即成为上下含水层水力联系的通道。
第四系（Q）松散堆积的残坡积层，含孔隙水，富水性弱，一般透水而不含水，对矿坑的充水不会造成威胁。
天普煤矿11901运输巷探放水措施编制人:李外平编制日期:2013年2月矿审批意见会审单位及人员签字：生产矿长：年月日安全矿长：年月日机电矿长：年月日总工程师：年月日矿长：年月日措施学习和考试记录11901运输巷探放水措施一、11901运输巷探放水设计说明11901工作面地面位置在水箐村之北、本矿区西侧，井下位于19煤Ⅰ采区南翼，东临本矿井保安煤柱，西、南本煤层尚未开采，北临F3断裂构造带（开采18煤时已揭露），上距18煤层(本矿已开采)18.4m,下距20煤层4.8m；该工作面设计走向长264米，倾斜宽83米，机巷标高+1588～+1572米，风巷标高+1603～+1585米，储量约8万吨。
根据勘探和揭露资料，该工作面地层产状为一北西倾的单斜构造，地层倾角倾角8~25°；煤层厚度1.30~2.96m，平均1.40m。
至2012年12月31日，该工作面运输巷已掘进215米，切眼已掘进48米，在掘进过程中仅见少量水，未影响施工。
二、矿井水文地质概况矿区内无较大地表水体，大气降水是地下水主要的供给水源，大气降水和老窑积水是矿坑的主要充水水源，老窑采空区存在积水和沿本19＃露头煤零星开采后积水，水文地质类型为复杂类型。
矿井涌水量最大15m³/h，最小5m³/h。
主排水系统设在+1580m水平，水仓容量400m3，配备MD155-30×4型矿用多级离心泵三台，1台工作，1台备用，1台检修，配套电机功率75kW，采用双回路供电，可保证工作水泵和备用水泵同时启动。
排水管路为φ165×5mm无缝钢管2趟，一趟工作，一趟备用。
排水系统满足设计要求。
三、11901运输巷及其周边水文地质概况19＃煤一般含夹石0~1层，单层厚度0.06~0.76m，主要为炭质泥岩。
煤层厚1.30~2.96m，平均1.40m。
顶板岩为深灰色泥灰岩，局部变相为粉砂质泥岩或泥岩。
底板岩性：主要为含根泥岩、粉砂质泥岩、泥质粉砂岩，局部粉砂岩。
山西.......煤业有限公司一采区轨道巷探放水设计二〇一二年一月目录第一节地理位置 (1)第二节四邻关系及探放水目的 (1)第三节矿区地质特征 (1)一、地层 (1)二、构造 (4)三、岩浆岩 (5)第四节矿区水文地质特征 (5)一、区域地质 (5)二、含水岩组的划分及其水文地质特征 (5)三、地下水的补给、径流、排泄条件 (7)四、水文地质 (8)五、地下水的补给、径流、排泄条件 (8)第五节一采区回风巷概况 (8)第六节施工地点 (12)第七节探水领导组 (12)一、成立探水领导组 (12)二、领导组职责 (13)三、领导组成员职责 (13)第八节物探 (15)一、目的 (12)二、施工前准备 (13)三、现场施工 (13)四、三极超前探测 (19)第九节钻机型号 (21)第十节探放水前的准备工作 (21)第十一节探放水设备的安装、拆卸与搬运 (22)一、钻场的安全设施和条件 (22)二、设备的安装 (22)三、设备的拆卸与运输 (23)第十二节钻进 (24)第十三节钻孔参数的确定 (27)第十四节钻孔数目、单孔及方位、倾角、深度参数 (28)第十六节探放水的注意事项及技术要求 (33)第十七节避灾路线 (36)第十一节附则 (37)第一节地理位置第二节四邻关系及探放水目的为了全面了解井田范围地质构造发育情况和矿井水文地质条件以及可采煤层顶底板等开采技术条件，并深入分析各类地质构造和矿井水文地质条件对煤层开采的影响程度，以便为矿井开拓提供依据。
一采区轨道巷，西邻实体煤，东临一采区轨道巷，南面为一采区回风巷，北面为一采区运输巷。
探放水目的：探放断层水、裂隙水或其它水体，防止掘进中发生透水、突水等事故。
第三节矿区地质特征一、地层井田内地表大部为第四系中上更新统地层覆盖。
出露地层主要为二叠系上统上石盒子组、下统下石盒子组地层。
赋存地层由老至新有：古生界奥陶系中统、石炭系中统本溪组、上统太原组、二叠系下统山西组、下石盒子组、二叠系上统上石盒子组、第四系中上更新统。
现根据井田内地层层序、厚度、岩性及其变化情况由老到新简述如下：1、地层简介1.1奥陶系中统(O2)岩性为深灰色、紫红色厚层状石灰岩，坚硬致密，性脆、质纯，方解石脉充填于裂隙中。
灰岩中含有泥质而呈土黄斑块，风化面下60m处有石膏层赋存，其厚度大于50米。
1.2石炭系中统本溪组(C2b)平行不整合于奥陶系中统灰岩之上。
其下部为铁铝层，为褐色、赤色、灰白色铝土泥岩及山西式铁矿，铁矿不规则呈扁豆状、窝子状，以黄铁矿为主，上部由灰色及黄绿色石英砂岩、石灰岩组成，风化后呈薄层状，本组地层厚度约为7.09m-11.17m，平均为8.51m。
1.3石炭系上统太原组(C3t)是井田主要含煤地层，为海陆交互相沉积，由河漫滩相之砂岩、沼泽相之泥岩、煤层，海相之石灰岩组成，•泥岩为灰黑色，砂岩为灰色粗、中、细粒石英砂岩，其间夹有三层灰色石灰岩及9层煤层(5、6、7上、7、8、9、10、11、12号煤层，其中9、10、•11号煤层为本区主要可采煤层)，该组地层与本溪组连续沉积，本组厚度一般为77.45-137.99m，平均为108.79m。
1.4二叠系下统山西组(P1s)整合于太原组地层之上，为一套陆相含煤地层，为本区主要含煤地层之一，岩性为灰色－灰黑色砂岩、粉砂岩、砂质泥岩、泥岩、煤层，底部为灰白色中－粗粒砂岩(K7)。
本组厚度一般为24.37-57.21m，平均为40.44m。
含有1、2、3、4号等4层煤，其中1、2号煤为不稳定局部可采煤层，其余为不可采煤层。
1.5二叠系下统下石盒子组(P1x)为一套陆相沉积地层，以灰白色K8砂岩与山西组整合接触，岩性为黄色砂岩、砂质泥岩、泥岩。
本组地层厚度一般为87.20-114.00m，平均为102.30m。
1.6 二叠系上统上石盒子组(P2s)以灰白色K10砂岩与下石盒子组整合接触，岩性为黄色砂岩、砂质泥岩、泥岩,矿区仅赋存下部地层。
上部地层均被剥蚀。
本井田出露厚度大于100m。
1.7 第四系中上更新统(Q2++3)分布于山顶及山坡上，与下伏地层呈不整合接触，岩性一般为土黄色亚砂土、亚粘土，黄土柱状节理发育，底部含有砾石。
该层厚度平均为20.0m。
1.8第四系全新统(Q4)分布于较大沟谷中，由砂土和砾石层组成，厚度约0-5m。
2、含煤地层井田内含煤地层主要为石炭系上统太原组和二叠系下统山西组。
现根据矿区资料将太原组、山西组地层分述如下：1.1太原组(C3t)本组地层由深灰色、灰黑色泥岩、砂质泥岩、中粗粒砂岩、灰岩及煤层组成，为一套海陆相含煤沉积。
本组旋回结构清楚，厚度较稳定，平均为108.79m，横向上很稳定，从沉积特征看，太原组煤层形成于海退过程中，聚煤作用发生于滨海平原上，海侵的发生为泥岩和煤层埋藏保存创造条件。
9•号煤层直接顶板为石灰岩就是例证。
从沉积剖面看，太原组可分为三段：第一段：包括自太原组底部晋祠砂岩(K1)底至(K2)灰岩底之间的一段地层，厚度16.09-28.00，平均22.93m，除K1砂岩外，主要为：深灰色泥岩、砂岩和9、10、11、12号煤层组成。
K1厚度为2.60-4.45m，平均3.45m。
第二段：从K2灰岩底至K4灰岩顶之间的一段地层。
厚度为33.56-55.45m，平均45.87m。
由深灰色灰岩、粗砂岩、砂质泥岩组成。
K2灰岩厚度5.88-8.76m，平均为7.13m，K3灰岩厚4.30-6.40m，平均5.60m。
K4灰岩厚度为3.40-6.10m, 平均为4.27m，呈厚层状。
含7上、7、8号煤层。
第三段：从K4灰岩顶至K7砂岩底之间的一段地层。
厚度27.80-54.54m，平均为39.99m。
由灰白色中粒砂岩、灰色泥岩组成。
含5、6号煤层。
本组植物茎叶化石。
1.2山西组(P1s)山西组是以陆相沉积为主的海陆交互相含煤沉积、主要由灰黑色砂质泥岩、泥岩、炭质泥岩、薄层菱铁质结核或为泥灰岩、泻湖相泥岩、灰色细砂岩及煤层组成，厚度24.37-57.21m，平均为40.44m，横向上稳定性较太原组稍差，从沉积特征看，山西组形成于海退过程中、聚煤作用发生于海退造成的滨海三角洲平原及湖泊、泻湖、潮坪环境中，砂岩层较太原组稍发育一些，而石灰岩则不发育，仅有两个薄层菱铁质结核层或泻湖相泥岩、泥灰岩。
二、构造井田地层总体为一向南倾斜的单斜构造，南部发育一轴向近南北向的小型背斜构造，地层倾角-4°左右，•井田内发现有3条正断层：F1正断层位于井田西北部，走向北东向，倾向北西，倾角75°，断距25m，贯穿全井田。
F2正断层位于井田中部，走向北东向，倾向北西，倾角75°，断距30m，贯穿全井田。
F3正断层位于井田南部，走向北东向，倾向东南，倾角75°，断距15m。
延伸760m。
三、岩浆岩井田内不赋存岩浆岩。
综上所述，井田内地质构造总体上属中等类型。
第四节矿区水文地质特征一、区域地质本区位于太原断陷盆地东南部，沁水盆地西缘，地势西部高中间低。
从东南到西北区域上出露的地层有奥陶系石灰岩、石炭系、二叠系、三叠系砂岩、粉砂岩、砂质泥岩、泥岩、以及第四系冲洪积物。
以地貌形态和成因类型可划分为基岩山区、构造剥蚀低山丘陵区和冲洪积物平原区三个地貌形态。
本区属于汾河流域，郭庄泉域，汾河在井田东部。
二、含水岩组的划分及其水文地质特征含水岩组是按地下水含水介质以及赋存条件、水动力特征划分的。
现将各含水岩组的水文地质特征分述如下：1、奥陶系碳酸盐岩裂隙、岩溶含水岩组该含水岩组在本区域的出露主要分布在平遥普洞以南及洪山泉以南，岩性为灰色厚层状灰岩及泥灰岩，裂隙、溶洞较发育。
郭庄泉位于本井田西南约51km处。
下面简述郭庄泉的边界条件及补、排条件论述与本井田奥陶系灰岩水的关系。
郭庄泉位于霍县南7km处东湾村至郭庄村的汾河河谷中，为本省大型岩溶泉之一，泉口高程516—521m，多年平均流量7.59m3/s(1968年—1984年)，如按1956年—1984年系列则为8.17m3/s。
1985年—1999年平均流量为5.15m3/s。
2001年—2003年平均流量为2.12m3/s。
西部边界：北中段：大体平行于紫荆山断裂带，为地表分水岭边界。
边界走向由北向南自八道年山—交口县土湾垴子—棋盘山—石口—隰县五鹿山东—泰山梁。
西南段：以青山峁背斜、山头东地垒以及其南部短轴背斜与龙子祠泉域为界。
边界走向由西北向东南自泰山梁—青山峁—上村山—青龙山—西庄。
北部边界：为汾河向斜翘起端，亦为地表分水岭为界，西段与柳林泉城相邻。
边界走向由西向东，自土湾垴子—交口县上顶山—井沟梁—中阳县上顶山—荒草山东—离石顶天垴南—文水拐岭底—汾阳桑枣坡—宋家庄—文水神堂。
东部边界：北段：汾阳市到灵石马河之间为一北北东向大断裂，东盘新生界地层较西盘下落800—1200m，此断层不仅构成太原盆地与灵石隆起的边界，也成为郭庄泉域的阻水边界。
南段：马河以南为走向南北的霍山断裂，形成泉域阻水边界。
整个边界走向由北向南，自神堂—汾阳杏花树—见喜—孝义司马—大孝堡—介休义棠东—秦树—灵石西许—霍州冯村—李曹东—闫家庄东。
南部边界：以万安断层为阻水边界。
边界走向由西至东自洪洞西庄—康家坡—堤村南—南沟—闫家庄东。
从图上可以看出本井田位于郭庄泉域东部。
2、石炭系碎屑岩夹碳酸盐岩裂隙、岩溶含水岩组主要出露在普洞以南及以西地区，岩性为灰白、灰黑色、铝土质、砂质泥岩及灰岩互层。
灰岩为黑色厚层块状，裂隙较发育，溶洞不发育，其中以太原组中夹四层稳定的石灰岩较厚。
3、二叠系及三叠系碎屑岩类裂隙含水岩组分布在东南及东部山区，岩性主要为紫红色砂质泥岩和灰黄色、灰红色细砂岩以及灰黄、灰红色带灰绿色长石砂岩；紫灰色砂质泥岩、泥岩。
裂隙及层理都较发育，为大气降水和地表水入渗创造了条件。
大部分泉水都出露于该地层中，泉流量为0.046—5.1L/s。
4、第四系中上更新统松散岩类孔隙含水岩组分布在山前丘陵区及倾斜平原区，含水层岩性为砂卵石，含水层厚30—70m，单位涌水量0.28—0.56L/s²m，为重碳酸或碳酸钠钙镁型水，矿化度0.5g/L，水温13℃左右。
从丘陵区到倾斜平原区，涌水量有逐渐增大的趋势。
5、第四系全新统松散岩类孔隙含水岩组分布在冲积平原区，含水层岩性大部分为粉细砂、中砂，少数为粗砂夹砾石。
野外民井调查，一般井深40m左右，水位埋深8—14m 之间，单位涌水量0.28—1.11L/s²m，水化学类型属重碳酸钠钙镁型，水温12—15℃。
三、地下水的补给、径流、排泄条件1、如前所述，井田奥灰水属郭庄泉域，该泉域的泉水出露标高为512—510m。
2、碎屑岩类裂隙水主要指石炭系、二叠系和三叠系砂岩裂隙水，其补给主要来自裸露区大气降水和上覆松散层地下水的入渗补给。
