--51单片机基础部分实验内容

目录目录 0第一章实验装置 (1)一．伟福开发环境的使用 (1)二．LJD-SY-5100学习实验开发板的使用 (17)第二章微机原理及应用实验 (22)实验一开发环境的使用 (22)实验二数据传送 (23)实验三数码转换 (23)实验四数值运算 (24)实验五堆栈操作 (25)实验六查表操作 (25)实验七逻辑运算操作 (26)实验八中断及I/O口实验 (26)实验九串行通讯实验 (28)第一章实验装置一．伟福开发环境的使用1．菜单文件菜单选项●文件 | 打开文件打开用户程序，进行编辑。

如果文件已经在项目中，可以在项目窗口中双击相应文件名打开文件。

●文件 | 保存文件保存用户程序。

用户在修改程序后，如果进行编译，则在编译前，系统会自动将修改过的文件存盘。

●文件 | 新建文件建立一个新的用户程序，在存盘的时候，系统会要求用户输入文件名。

●文件 | 另存为将用户程序存成另外一个文件，原来的文件内容不会改变。

●文件 | 重新打开在重新打开的下拉菜单中有最近打开过的文件及项目，选择相应的文件名或项目名就可以重新打开文件或项目。

●文件 | 打开项目打开一个用户项目，在项目中，用户可以设置仿真类型。

加入用户程序，进行编译，调试。

系统中只允许打开一个项目，打开一个项目或新建一个项目时，前一项目将自动关闭。

伟福开发环境的项目文件包括仿真器设置，模块文件，包含文件。

仿真器设置包括仿真器类型，仿真头(POD)类型，CPU类型，显示格式和产生的目标文件类型，可以用以下几种方法设置仿真器。

✧在项目窗口中双击第一行，将打开仿真器设置窗口，对仿真器进行设置。

✧按鼠标右键，在弹出菜单中选择[仿真器设置]。

✧主菜单| 仿真器| 仿真器设置。

加入模块文件✧按鼠标右键，在弹出菜单中选择[加入模块文件]。

✧主菜单| 项目| 加入模块文件。

加入包含文件✧按鼠标右键，在弹出菜单中选择[加入包含文件]。

✧主菜单| 项目| 加入包含文件。

MCS-51单片机基础合实验板实验指导书李家庆2009年11月目录第1章实验箱功能简介1.1 实验箱外观 (1)1.2 实验箱配置 (2)1.3 仿真下载使用说明 (3)1.4 电路图 (4)第2章实验箱使用快速入门2.1 KEIL C51 简介 (5)2.2 uVision使用入门 (5)2.3 实验箱的仿真 (10)2.4 实验箱的下载 (13)第3章单片机实验3.1 基本实验 (23)实验一熟悉Keil C51开发环境 (23)实验二熟悉实验箱的仿真与下载 (26)实验三 I/O口延时实现流水灯 (27)实验四蜂鸣器驱动实验 (29)实验五定时器中断实验 (32)实验六外部中断实验 (33)实验七数码管显示123456 (34)实验八 8155扩展实验 (35)实验九 ADC0809实验 (37)实验十 DAC0832实验 (41)实验十一串口通信实验 (42)3.2 高级实验 (51)实验十二 100位计数器实验 (51)实验十三矩阵键盘实验 (53)实验十四实时时钟实验 (56)实验十五数字温度计实验 (64)实验十六 I2C总线实验 (68)实验十七单片机实钟实验 (74)注：实验书只是提供了部分参考实验，供用户初次使用时熟悉各模块电路，更多实验源代码详见光盘，另外，您也可根据自己的思路编写各种各样的实验代码，均可以非常方便的在此实验箱上运行。

其它相关资料，请参考光盘第1章 实验板功能简介1.1 单片机实验板概览实物图如图1.1所示：1.2 实验箱配置 基础板配置：1、STC89C51支持在线下载程序。

.2、8位LED 发光二极管（可做流水灯实验）。

3、4位数码管（可做动态扫描及静态显示实验）。

图1.1 单片机实验板实物图 8155 8LED 数码管 外扩256 DA0832 AD0809 单片机 IIC IIC Beep 矩阵 键盘下载 图1.2 单片机实验板功能组成4、4 *4矩阵键盘。

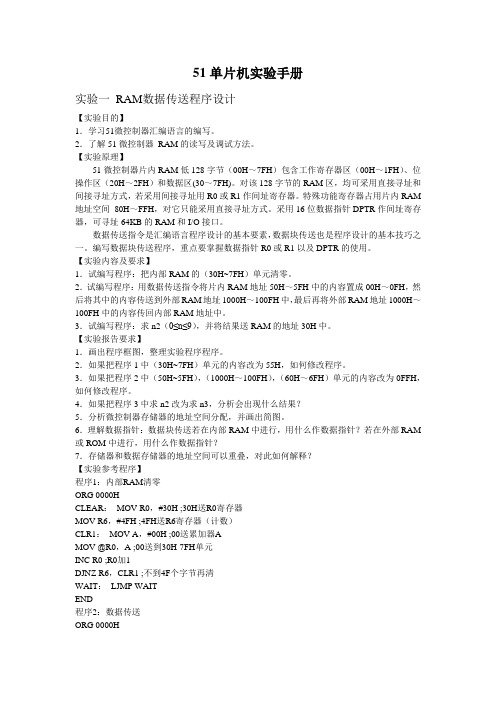

51单片机实验手册实验一RAM数据传送程序设计【实验目的】1．学习51微控制器汇编语言的编写。

2．了解51微控制器RAM的读写及调试方法。

【实验原理】51微控制器片内RAM低128字节（00H～7FH）包含工作寄存器区（00H～1FH）、位操作区（20H～2FH）和数据区(30～7FH)。

对该128字节的RAM区，均可采用直接寻址和间接寻址方式，若采用间接寻址用R0或R1作间址寄存器。

特殊功能寄存器占用片内RAM 地址空间80H～FFH，对它只能采用直接寻址方式。

采用16位数据指针DPTR作间址寄存器，可寻址64KB的RAM和I/O接口。

数据传送指令是汇编语言程序设计的基本要素，数据块传送也是程序设计的基本技巧之一。

编写数据块传送程序，重点要掌握数据指针R0或R1以及DPTR的使用。

【实验内容及要求】1．试编写程序：把内部RAM的（30H~7FH）单元清零。

2．试编写程序：用数据传送指令将片内RAM地址50H～5FH中的内容置成00H～0FH，然后将其中的内容传送到外部RAM地址1000H～100FH中，最后再将外部RAM地址1000H～100FH中的内容传回内部RAM地址中。

3．试编写程序：求n2（0≤n≤9），并将结果送RAM的地址30H中。

【实验报告要求】1．画出程序框图，整理实验程序程序。

2．如果把程序1中（30H~7FH）单元的内容改为55H，如何修改程序。

3．如果把程序2中（50H~5FH），（1000H～100FH），（60H～6FH）单元的内容改为0FFH，如何修改程序。

4．如果把程序3中求n2改为求n3，分析会出现什么结果？5．分析微控制器存储器的地址空间分配，并画出简图。

6．理解数据指针：数据块传送若在内部RAM中进行，用什么作数据指针？若在外部RAM 或ROM中进行，用什么作数据指针？7．存储器和数据存储器的地址空间可以重叠，对此如何解释？【实验参考程序】程序1：内部RAM清零ORG 0000HCLEAR：MOV R0，#30H ;30H送R0寄存器MOV R6，#4FH ;4FH送R6寄存器（计数）CLR1：MOV A，#00H ;00送累加器AMOV @R0，A ;00送到30H-7FH单元INC R0 ;R0加1DJNZ R6，CLR1 ;不到4F个字节再清WAIT：LJMP WAITEND程序2：数据传送ORG 0000HMAIN: MOV R0,#50HMOV R7,#10HMOV A,#00HA1: MOV @R0,AINC AINC R0DJNZ R7,A1MOV R0,#50HMOV DPTR,#1000HMOV R7,#10HA2: MOV A,@R0MOVX @DPTR,AINC R0INC DPTRDJNZ R7,A2MOV R0,#60HMOV DPTR,#1000HMOV R7,#10HA3: MOVX A,@DPTRMOV @R0,AINC R0INC DPTRDJNZ R7,A3HERE: AJMP HEREEND程序3：计算N的平方ORG 0000HMOV DPTR,#1000HMOVC A,@A+DPTRMOV 30H,AORG 1000HTABEL: DB 00,01,04,09,16DB 25,36,49,64,81NOPEND实验二、数制转换程序设计【实验目的】1．学习ASCII码与十六进制互换算法及程序设计方法。

51单片机实验报告（共五则）第一篇：51单片机实验报告５１单片机实验报告实验一点亮流水灯实验现象 Leｄ灯交替亮,间隔大约１0ms。

实验代码#iｎclｕde 〈ｒeg51、ｈ> ｖoｉd Delay10ms(unsigned ｉnt c)；ｖoiｄｍain（）{）1（elihwﻩ{ ﻩP0= 0x00;Delａｙ10ｍｓ（5０)；；ｆｆx0 =0Pﻩﻩ;)０5(sm０1yaleDﻩ } } ｖoid Ｄelａy1０mｓ（unsigｎｅd ｉnt c){unｓｉｇned chaｒ a，ｂ;fｏr（；c>0;c-—)｛)——b;0〉b;83=b(rofﻩ{ ﻩﻩfoｒ(ａ=130；a〉０；ａ－-）;｝ﻩﻩ｝} 实验原理W W ｈi i ｌｅ（1)表示一直循环。

循环体内首先将P0 得所有位都置于零，然后延时约5 5 ０*10=500mｓ，接着 0 P0 位全置于 1 1，于就是 D LED 全亮了。

接着循环，直至关掉电源..延迟函数就是通过多个ｆｏr r 循环实现得。

实验 2 流水灯（不运用库函数）实验现象起初 led 只有最右面得那一个不亮,半秒之后从右数第二个ｌｅｄ也不亮了,直到最后一个也熄灭,然后 led 除最后一个都亮,接着上述过程 #ｉnｃludｅmａiｎ（）｛unｓignｅd cｈar LED;ＬEＤ = 0ｘfe；while(1){ ﻩ;ＤＥL = 0PﻩDｅlay1０mｓ(50);00x0 ＝= 0P(fiﻩ {;１〈〈 DEL = DＥLﻩ)ﻩ；eｆx0 = DELﻩ} ﻩ｝ﻩ} void Dｅlay10ｍｓ（ｕnsiｇned int ｃ）｛unsiｇｎed cｈaｒ a，b；foｒ(；ｃ＞0;c－—)｛)—-ｂ;0〉ｂ;8３=b(rofﻩ{ ﻩﻩﻩ;）--ａ;０>a;03１＝a（rｏfﻩ} ﻩ} ﻩ} 实验原理这里运用了Ｃ语言中得位运算符, , 位运算符左移, , 初始值得二进制为１111 1 １１0, 之后左移一次变成１111 1 １０0 0，当变成00000 0000 时通过 f if 语句重置 1 1 １１ 1 11110、延迟函数在第一个报告已经说出了，不再多说..实验 3 流水灯(库函数版)实验现象最开始还就是最右边得一个不亮,然后不亮得灯转移到最右边得第二个，此时第一个恢复亮度,这样依次循环.实验代码#ｉnｃｌude 〈reｇ5１、ｈ> ＃ｉｎclｕde 〈intrｉns、ｈ〉vｏid Ｄelaｙ10ｍｓ(unsignｅd int c）； voｉｄ maｉn（voiｄ)｛unsiｇned char ＬED;;EFx0 ＝ DEＬﻩ）1（eｌiｈwﻩ{ ﻩP0 = LED；；）05（sｍ01yaleDﻩﻩ；）1，DEＬ(_lorc_ = ＤELﻩ} ﻩ} void Dｅlay10ｍs(unsigneｄ in ｔ c){unsiｇnｅｄ cｈaｒａ, b；fｏr(；c〉0;ｃ——）{ ﻩｆoｒ(ｂ=38；b〉0；b—-）{ ﻩﻩ；)-—ａ;0〉a；0３1＝a(ｒｏｆﻩ} ﻩ｝｝实验原理利用头文件中得函数，_cro ｌ_(，), 可以比位操作符更方便得进行 2 2 进制得移位操作, , 比位操作符优越得就是，该函数空位补全时都就是用那个移位移除得数据, , 由此比前一个例子不需要f if 语句重置操作..数码管实验实验现象单个数码管按顺序显示０-９与 A-F。

51单片机实验手册一、概述51单片机是一种经典的8位微控制器，具有广泛的应用领域。

本实验手册旨在提供详细的实验指导，帮助初学者快速入门，并为进一步的学习提供基础。

二、实验准备在进行51单片机实验之前，我们需要准备以下材料：1. 一块51单片机开发板2. USB数据线或者串口线3. 电脑及编程软件4. 面包板及对应的连接线5. 红、绿、蓝LED以及相应的电阻三、实验一：LED闪烁LED闪烁是最基础的实验之一，通过控制51单片机的I/O口状态，使LED灯交替亮灭。

1. 连接电路将51单片机的VCC引脚连接到正极，GND引脚连接到负极，将LED的长脚连接到P1.0引脚，短脚连接到GND引脚。

2. 编写程序使用C语言编写如下程序：```c#include <reg52.h>void main() {while(1) {P1 = 0x00; // P1置低电平，LED灯熄灭Delay(1000); // 延时1秒P1 = 0xFF; // P1置高电平，LED灯点亮Delay(1000); // 延时1秒}}void Delay(unsigned int t) {while (t--);}```3. 烧录程序将编写好的程序通过编程软件下载到51单片机中。

4. 运行实验将USB数据线或串口线连接到51单片机开发板和电脑，将开发板上的开关打开，观察LED灯的闪烁情况。

四、实验二：数码管显示通过控制51单片机的I/O口状态，驱动数码管显示数字。

1. 连接电路将51单片机的VCC引脚连接到正极，GND引脚连接到负极，将数码管的A、B、C、D、E、F、G引脚分别连接到P1.0、P1.1、P1.2、P1.3、P1.4、P1.5、P1.6引脚。

2. 编写程序使用C语言编写如下程序：```c#include <reg52.h>unsigned char code segment[] = { // 数码管段码表0x3F, // 数字00x06, // 数字10x5B, // 数字20x4F, // 数字30x66, // 数字40x6D, // 数字50x7D, // 数字60x07, // 数字70x7F, // 数字80x6F // 数字9};void main() {unsigned int i;while(1) {for(i = 0; i < 10; i++) {P1 = segment[i]; // 依次在数码管上显示数字0-9 Delay(1000); // 延时1秒}}}void Delay(unsigned int t) {while (t--);}```3. 烧录程序将编写好的程序通过编程软件下载到51单片机中。

51单片机实验报告
实验目的：
本实验旨在让学生熟悉并掌握51单片机的基本知识和编程能力，进一步了解单片机的原理和应用。

实验内容：
本次实验主要包括以下几个内容：
1.熟悉51单片机的基本原理和结构；
2.学习51单片机的汇编语言编程；
3.使用51单片机进行简单的I/O控制；
4.学习串口通信的原理和编码。

实验步骤：
1. 配置开发环境：安装Keil C编译器和Proteus电路仿真软件；
2.学习汇编语言编程基础知识，包括寄存器的使用、指令的执行等；
3.编写第一个程序：实现将一个数字显示在数码管上；
4.学习I/O控制：通过按键来控制LED灯的亮灭；
5.学习串口通信：通过串口与计算机进行通信，实现数据的发送与接收。

实验结果：
在实验过程中，我成功编写了几个基本的程序，并在Proteus中进行
了仿真。

通过按键来控制LED灯的亮灭，也成功地使用串口进行了数据的
发送和接收。

通过实验，我更深入地理解了51单片机的工作原理和编程
方法。

实验总结：
通过本次实验，我对51单片机有了更深的理解，并掌握了一些基本
的编程技巧。

通过实际操作，我培养了自己的动手能力和问题解决能力。

作为一门基础课程，51单片机为我今后的学习打下了坚实的基础。

我相信，在今后的学习和实践中，我能够更加熟练地运用51单片机进行各种
应用和项目的设计。

该报告共计1200字。

参考资料：
[1]《单片机技术与应用》.吕春阳、吕立民、钱锋.电子工业出版社，2024年。

C51单片机实验报告
一、实验内容
本次实验的目的是实现用C51单片机实现简易的闹钟功能：即用户可以设置闹钟时间，当到达闹钟的设定时间的时候，单片机会控制LED灯或者蜂鸣器发出报警信号来提醒用户。

二、实验任务
本次实验任务如下：
1.使用C51单片机读取外部时钟的时间。

2.实现从按键输入闹钟设定的时间。

3.使用定时器实现任务调度，即在每个时刻检查一次外部时钟的时间是否到达闹钟的设定时间，如果到达设定时间，则控制LED灯或者蜂鸣器发出报警信号。

三、实验过程
1.硬件部分：本实验使用的硬件是硬件C51单片机，它具有单片机主频11.059MHz，外部内存2K和内部RAM 128字节。

本次实验采用的C51单片机核心是AT89C51，它具有4K字节的Flash存储器，它有128个8位I/O口和3个定时器/计数器。

本次实验使用到的外设有：LCD1602显示模块、4个4*4的数字键盘、AT24C02的IIC从机存储器、LED灯和蜂鸣器。

2.软件部分：本次实验使用的软件工具是Keil C51编译器，使用它来编写C51单片机程序。

实验一、80C51存储器数据传输实验：1、实验目的：1）熟悉嵌入式交叉开发环境，结合简单的应用实例，完成工程的建立、应用程序的编写，并进行编译、调试，观察相关寄存器及存储空间的使用情况。

2）熟悉51单片机的开发环境Keil C51，掌握80C51单片机内部数据存储器、外部数据存储器的数据传送特点和应用。

2、实验内容：第三章思考与练习(p87)，从12、14、15、16中任选2题进行实验验证要求：回答题目中问题，并列写出程序执行完后所涉及的各寄存器的值。

实验二、80C51汇编语言编程实验：1、实验目的：1）熟悉80C51单片微机汇编语言设计及编程技巧。

2）掌握逻辑运算程序的设计方法。

3）掌握多字节无符号十进制数加、减法程序的设计。

2、实验内容：1）逻辑运算设：A=63H ，B=82H ，C=C5H ，D=36H ，根据下列逻辑运算式，编写程序计算运算结果。

Y =A⨁B ∙C ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅∙D +A̅̅̅̅̅̅̅̅ 2）十进制加、减运算286729 + 652430 -752196 = ？在8051片内数据存储器的20H~22H 中放入3字节被加数（低位在先）、23H~25H 放入加数（低位在先）、26~28H 放入减数，结果存入29H~2BH 单元（低位在先）。

附：实验二参考例程1）逻辑运算：ORG 0000HAJMP MAINORG 0080HMAIN: M OV A, #63H；将A 值给累加器A MOV R0, #36H；将D 值给R0 ORL A, R0；将A 与D 逻辑或，即A+D 存入累加器A CPL A；求A +D ̅̅̅̅̅̅̅̅ MOV R1, A；将A +D ̅̅̅̅̅̅̅̅存入R1 MOV A, #82H；将B 值给累加器A MOV R0, #0C5H；将C 值给R0 ANL A, R0；B 与C 逻辑与，结果存入累加器A CPL A；求反，即B ∙C ̅̅̅̅̅̅ MOV R0, #63H；将A 值存入RO XRL A, R0；A⨁B ∙C ̅̅̅̅̅̅，存入累加器A CPL A；A⨁B ∙C ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅ ANL A, R1；A⨁B ∙C ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅∙D +A̅̅̅̅̅̅̅̅ END2）十进制加、减运算：ORG 0000HAJMP MAINORG 0080HMAIN: M OV 20H, #29H ；将被加数放入片内数据存储器20H~22HMOV 21H, #67HMOV 22H, #28HMOV 23H, #30H ；将加数放入片内数据存储器23H~25HMOV 24H, #24HMOV 25H, #65HMOV 26H, #96H ；将减数放入片内数据存储器26H~28HMOV 27H, #21HMOV 28H, #75HMOV A, 20HADD A, 23H ；最低字节相加DDA ；二-十进制调整MOV 2DH, A ；将相加结果存入2DHMOV A, 21HADDC A, 24H ；次低字节带进位相加DAA ；二-十进制调整MOV 2EH, A ；将次低字节相加结果存入2EHMOV A, 22HADDC A, 25H ；最高字节带进位相加DA A ；二-十进制调整MOV 2FH, A ；将最高字节相加结果存入2FHCLR C ；清零C标志位MOV A, #9AH ；求26H中的十进制补码SUBB A, 26HADD A, 2DH ；加上补码DA A ；二-十进制调整MOV 2DH, A ；将最低字节运算结果存入2DHCPL C ；标志位取反MOV A, #9AH ；求27H中的十进制补码SUBB A, 27HADD A, 2EH ；加上补码DA A ；二-十进制调整MOV 2EH, A ；将次低字节运算结果存入2EHCPL C ；标志位取反MOV A, #9AH ；求28H中的十进制补码SUBB A, 28HADD A, 2FH ；加上补码DA A ；二-十进制调整MOV 2FH, A ；将最高字节运算结果存入2FHEND注：○1字节减法改为加该字节的补码，如减1，改为加99H。

一、实验名称单片机原理及应用实验二、实验目的1. 熟悉单片机的基本结构和原理，了解单片机在电子系统中的应用。

2. 掌握单片机编程语言C的基本语法和编程技巧。

3. 学会使用单片机进行简单控制，实现LED流水灯、数码管显示等基本功能。

4. 提高动手实践能力，培养团队合作精神。

三、实验仪器与设备1. 单片机实验箱：包括单片机、电源、按键、LED灯、数码管等。

2. 电脑：用于编程和仿真。

3. 编程软件：Keil uVision5或IAR EWARM等。

四、实验原理单片机是一种集成度高、功能强大的微控制器，具有运算速度快、功耗低、体积小等优点。

本实验以51单片机为例，介绍其基本原理和编程方法。

51单片机主要由以下几个部分组成：1. 中央处理器（CPU）：负责执行指令，控制整个单片机系统。

2. 存储器：包括程序存储器（ROM）和数据存储器（RAM），用于存储程序和数据。

3. 输入/输出接口：用于与外部设备进行数据交换。

4. 定时器/计数器：用于实现定时和计数功能。

5. 中断系统：用于处理中断事件。

本实验主要涉及以下几个方面：1. 单片机基本结构和工作原理。

2. 单片机编程语言C的基本语法和编程技巧。

3. 单片机I/O口的使用和驱动能力。

4. 定时器/计数器的使用和编程。

5. 中断系统的使用和编程。

五、实验内容1. 实验一：LED流水灯（1）实验目的：掌握单片机I/O口的使用，实现LED流水灯效果。

（2）实验原理：通过单片机I/O口输出高低电平，控制LED灯的亮灭，实现流水灯效果。

（3）实验步骤：① 连接实验箱电路，将LED灯连接到单片机的P1口。

② 编写程序，设置P1口为输出模式，通过循环改变P1口输出电平，实现LED流水灯效果。

③在电脑上编译、下载程序，观察实验效果。

2. 实验二：数码管显示（1）实验目的：掌握单片机I/O口的使用，实现数码管显示功能。

（2）实验原理：通过单片机I/O口输出高低电平，控制数码管显示数字。

c51单片机实验报告C51单片机实验报告引言C51单片机作为一种常见的微控制器，广泛应用于各种电子设备中。

本实验报告旨在介绍C51单片机的基本原理、实验过程和结果分析，以及对其在实际应用中的潜力进行探讨。

一、C51单片机的基本原理C51单片机是一种高度集成的微处理器，由中央处理器、存储器、输入输出接口和时钟电路等组成。

其核心是Intel公司开发的8051系列单片机，具有高性能、低功耗和易于编程等优点。

C51单片机采用汇编语言进行编程，可以实现各种功能，如数据处理、控制和通信等。

二、实验过程本次实验选取了LED灯的控制作为示例，通过C51单片机控制LED灯的亮灭来展示其基本功能。

1. 实验材料准备准备工作包括C51单片机开发板、连接线、电源和LED灯等。

确保所有材料齐全并连接正确。

2. 编写程序使用汇编语言编写程序，通过控制特定的IO口来控制LED灯的亮灭。

程序需考虑到时序和逻辑关系，确保正确的控制信号发送到LED灯。

3. 烧录程序将编写好的程序通过烧录器烧录到C51单片机中，确保程序能够正确运行。

4. 运行实验将电源接入开发板，开启电源。

通过按下相应的按键或其他输入方式，触发C51单片机发送控制信号，从而控制LED灯的亮灭。

三、实验结果分析经过实验，我们成功地实现了通过C51单片机控制LED灯的亮灭。

通过改变程序中的控制信号，我们可以实现不同的灯光效果，如闪烁、流水灯等。

这说明C51单片机具有良好的可编程性和控制能力。

此外，我们还发现C51单片机具有较高的稳定性和可靠性。

在实验过程中，单片机能够稳定地工作，并根据程序的要求正确地控制LED灯的状态。

这为其在实际应用中提供了良好的基础。

四、C51单片机在实际应用中的潜力C51单片机作为一种常见的微控制器，广泛应用于各种电子设备中。

其可编程性和控制能力使得它在工业自动化、家电控制、通信设备和电子产品等领域有着广阔的应用前景。

例如，在工业自动化领域，C51单片机可以用于控制机器人、自动化生产线和仪器设备等。
