2.5耳机插针构造图

耳机3.5mm插头（三节四节）接线方法（国标非国标）和代
表的含义
3.5mm有线耳机的意思：使用有线连接3.5mm的耳机插头，通过插头连接手机的耳机插孔实现听歌和录音的功能。

那么4节插头和3节插头各自有什么区别：国标和非国标如何区分和接线。

我们先来分下类：
1.三节插头和四节插头：三节插头只有左右声道，四节插头除了左右声道还带了麦克风功能
三节的插头很好区分
2.四节插头：四节插头有国标和非国标的区别，说通俗点就是麦克风的线是接第三节上还是第四节上，如下图所示：
国标
可以看到麦克风的接线和接地的线是互换，就产生了国标和非国标)
非国标
还有一点值得注意可以区分：根据线的颜色来区分作用。

基本的型号：苹果，小米，魅族，JBL和索尼等一些杂牌耳机线的颜色。

左声道：绿色
右声道：红色
接地线：金色，黑色，黄色，铜色
麦克风：蓝色，白色
⭐像铁三角△，金士顿这两款耳机用线颜色就不能套用上面的方法✘
如果对于介绍的方法，自己维修耳机还不能解决问题的，可以评论区告诉我。

一对一辅导。

耳机插孔原理耳机插孔，作为手机、电脑等电子设备的常见接口之一，是用来连接耳机的重要部分。

那么，耳机插孔的原理是什么呢？接下来，我们将深入探讨耳机插孔的原理及其工作机制。

首先，耳机插孔通常采用的是3.5mm的标准接口，也有些设备采用2.5mm或4.4mm的接口。

这些接口的尺寸是经过标准化设计的，以确保不同品牌、不同型号的耳机都能够通用。

在插孔的内部，通常会设置有金属接点，用来与耳机插头进行连接。

这些金属接点能够传输音频信号，并且在连接时能够确保稳定的接触。

其次，耳机插孔的原理涉及到音频信号的传输。

当耳机插头插入插孔时，金属接点会与插头的相应部分进行接触，从而建立起电连接。

音频信号会通过插头的导线传输到耳机插孔内部，然后通过金属接点传输到设备的音频芯片。

音频芯片会对信号进行解码和放大，最终通过耳机的音频单元转换成声音。

另外，耳机插孔还具有一定的阻抗匹配功能。

不同的耳机在设计时会考虑到阻抗的匹配，以确保在连接到不同设备时都能够有较好的音质表现。

耳机插孔内部的金属接点也会根据不同的阻抗进行设计，以实现最佳的连接效果。

除了以上原理外，耳机插孔还可能具有一些特殊的功能。

比如，一些支持数字音频输出的设备可能会在插孔内部设置数字音频接口，以实现更高质量的音频输出。

另外，一些耳机插孔还可能具有耳机麦克风的支持，通过插孔内部的接点来实现麦克风信号的传输。

总的来说，耳机插孔作为音频设备的重要接口，其原理主要涉及到金属接点的连接、音频信号的传输和阻抗匹配等方面。

通过对耳机插孔原理的深入了解，我们可以更好地选择耳机和设备，并且在使用过程中更加理解其工作原理。

希望本文能够帮助读者对耳机插孔有一个更清晰的认识。

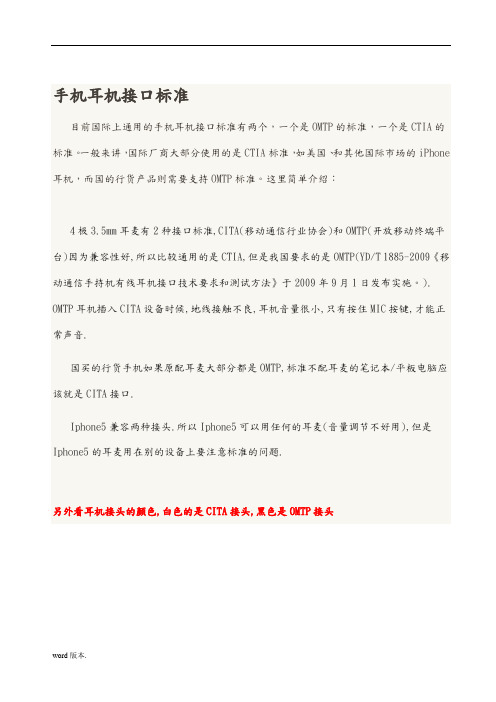

手机耳机接口标准目前国际上通用的手机耳机接口标准有两个，一个是OMTP的标准，一个是CTIA的标准。

一般来讲，国际厂商大部分使用的是CTIA标准，如美国、和其他国际市场的iPhone 耳机，而国的行货产品则需要支持OMTP标准。

这里简单介绍：4极3.5mm耳麦有2种接口标准,CITA(移动通信行业协会)和OMTP(开放移动终端平台)因为兼容性好,所以比较通用的是CTIA,但是我国要求的是OMTP(YD/T 1885-2009《移动通信手持机有线耳机接口技术要求和测试方法》于2009年9月1日发布实施。

). OMTP耳机插入CITA设备时候,地线接触不良,耳机音量很小,只有按住MIC按键,才能正常声音.国买的行货手机如果原配耳麦大部分都是OMTP,标准不配耳麦的笔记本/平板电脑应该就是CITA接口.Iphone5兼容两种接头.所以Iphone5可以用任何的耳麦(音量调节不好用),但是Iphone5的耳麦用在别的设备上要注意标准的问题.另外看耳机接头的颜色,白色的是CITA接头,黑色是OMTP接头①、国际标准（CTIA）的3.5毫米接口：插针接法是左声道-右声道-地线-麦克风。

也是目前市场上最流行、使用量最大的接法。

国际标准（CTIA）耳机适用手机围：苹果（全系列）、小米（全系列）、魅族（全系列）、索尼（全系列）、LG（全系列）、HTC官方产品、三星（咨询客服）、摩托罗拉部分机型（ME865）、联想W101、诺基亚Lumia 和WP7系列、华为（C8812/U9200）、亿通T900等②、国家标准（OMTP）的3.5毫米接口：插针接法是左声道-右声道-麦克风-地线。

要适用手机围：诺基亚、索尼爱立信（全系列）、中兴（全系列）、步步高（全系列）、酷派（全系列）、HTC 非官方产品（A3380、A3360、T9188、A9188、Z510D）、三星旧产品（i8910、M3510C、M7500、F278、F700、F408、F490、G810、G818、G818E、i550W、8510、i560、S8000C、i8000、M2710C、i7500U、i9000、i6500U、F809、i8000、F859）、摩托罗拉XT531、联想A520/A750/P700、OPPO（全系列）等国产系列手机。

电脑主板USB针脚接口及其它常见针脚图解记得曾经装电脑时因为将机箱USB线和主板接口接反，导致烧了U盘，除此之外，电脑的主板上还有很多的针脚接口，如音频接口等等，很多人也并不是很清楚其外形及其对应的作用。

下面教程给予图解，供在维修电脑时学习和参考。

一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。

这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。

二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。

当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。

(说明：■代表有插针，□代表有针位但无插针。

)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP －FL(REV：1.1)主板，用于海尔小超人766主机。

其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。

■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。

3.5毫米耳机插座插头的结构和接线方式一、3.5毫米前置音频插座的结构根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2和3，4和5端是两个开关，当没有插头插入时，2和3，4和5端是连通的，当插头插入时2和3，4和5端断开。

无开关的就是没有3，4两个开关端。

3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。

现在二芯插头很少，所以麦克也用三芯插头。

耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。

会不好用。

3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。

下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。

非标准的有二条线：地线和麦克输入，把麦克偏置省了。

非标准1是把插座1、3短接，非标准2是3脚空着。

这两种的把MIC_IN接到JAUD1的1脚是可以使用的。

非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。

4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。

参考下图：国内的机箱看不到有符合这种标准的前置音频线。

这种标准的音频线会减少干扰，降低噪声。

市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。

这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。

AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。

图解说明主板前置音频线、USB连线接法预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制一、前置USB连线接法图：主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。

如技嘉GA －６EA主板有两排USB 连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。

以联想TitaniumIB ＋主板为例，各针与USB接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA －（信号线－）３●－－－－DATA ＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－G N D （地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。

实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。

连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。

用万能表测量，地线应与USB接口周围的金属物相通。

２．DATA －和DATA ＋连线呈前后排列，一般DATA －线在前，DATA ＋线在后。

市面上出售的USB 接口连线，DATA －一般为白线，DATA ＋一般为青线。

如果两者插反，主板可能不能正确识别USB设备。

机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。

四芯数据线的颜色分别为：红、白、绿、黑。

它们与主板的USB 接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、+5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+ 黑（G）：地线，对应主板的GND、G、地线二、前置音频线接法图：英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

耳机结构原理图
抱歉，由于我无法显示图片，请允许我通过文字向您描述耳机的结构原理。

耳机可以分为三个主要部分：耳机单元（驱动器）、线缆和插头。

耳机单元是耳机最重要的组成部分之一。

它包括两个主要元件：磁圈和振膜。

磁圈是一个金属环，具有强磁性。

振膜则是一个薄膜状的材料，通常由聚合物制成。

在耳机工作时，电流通过磁圈，产生磁场。

这个磁场与振膜上的电流相互作用，导致振膜振动。

振膜的振动产生声音，通过耳道传入耳朵，被听觉系统感知。

线缆是连接耳机单元和插头的部分。

它通常由导体（例如铜线）和绝缘材料构成。

导体负责传输电流，而绝缘材料则防止电流泄露。

线缆还可能包含一些其他组件，例如音频控制按钮和麦克风。

插头是用于将耳机连接到音频源的部分。

常见的插头类型包括3.5毫米的立体声插头和Lightning插头（用于苹果设备）。

插
头上有几个金属接点，它们与音频源的接口相连。

当插头插入音频源时，这些接点建立起电气连接，从而允许声音通过线缆传输到耳机单元。

以上是耳机的主要结构原理，希望能帮到您。
