自来水厂生产工艺流程图

自来水厂工艺流程概述自来水厂工艺流程图现在人们谈到饮用自来水会“心有余悸”,主要是因为害怕自来水生产过程中未能除尽水中的杂质及微生物,又害怕净水过程中混入了一些有毒气体。

基于此，我组成员先到自来水厂参观采访，了解自来水的生产过程。

1、自来水是如何生产的？众所周知，由于自然因素和人为因素，原水里含有各种各样的杂质。

从给水处理角度考虑，这些杂质可分为悬浮物、胶体、溶解物三大类。

城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分，使净化后的水能满足生活饮用及工业生产的需要。

市自来水总公司水厂采用常规水处理工艺，它包括混合、反应、沉淀、过滤及消毒几个过程。

（1）混凝反应处理原水经取水泵房提升后，首先经过混凝工艺处理，即：原水 + 水处理剂→混合→反应→矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止，整个称混凝过程。

常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。

汕头市使用的是碱式氯化铝。

根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子，它与水分子存在以下的可逆反应：Al3+ + 3H2O ←→ Al(OH)3 + 3H+氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥，从而形成较大的絮粒，以利于从水中分离、沉降下来。

混合过程要求在加药后迅速完成。

混合的目的是通过水力、机械的剧烈搅拌，使药剂迅速均匀地散于水中。

经混凝反应处理过的水通过道管流入沉淀池，进入净水第二阶段。

（2）沉淀处理混凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为沉淀，这个过程在沉淀池中进行。

水流入沉淀区后，沿水区整个截面进行分配，进入沉淀区，然后缓慢地流向出口区。

水中的颗粒沉于池底，污泥不断堆积并浓缩，定期排出池外。

（3）过滤处理过滤一般是指以石英砂等有空隙的粒状滤料层通过黏附作用截留水中悬浮颗粒，从而进一步除去水中细小悬浮杂质、有机物、细菌、病毒等，使水澄清的过程。

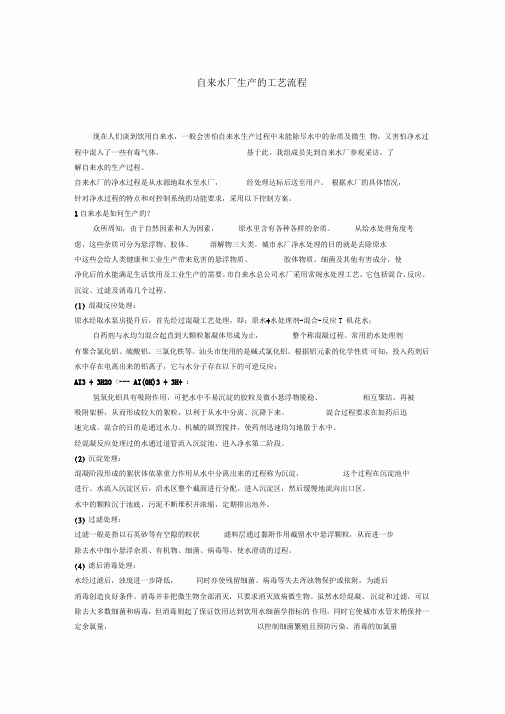

自来水厂生产的工艺流程现在人们谈到饮用自来水，一般会害怕自来水生产过程中未能除尽水中的杂质及微生物，又害怕净水过程中混入了一些有毒气体。

基于此，我组成员先到自来水厂参观采访，了解自来水的生产过程。

自来水厂的净水过程是从水源地取水至水厂，经处理达标后送至用户。

根据水厂的具体情况，针对净水过程的特点和对控制系统的功能要求，采用以下控制方案。

1自来水是如何生产的？众所周知，由于自然因素和人为因素，原水里含有各种各样的杂质。

从给水处理角度考虑，这些杂质可分为悬浮物、胶体、溶解物三大类。

城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分，使净化后的水能满足生活饮用及工业生产的需要。

市自来水总公司水厂采用常规水处理工艺，它包括混合、反应、沉淀、过滤及消毒几个过程。

(1)混凝反应处理：原水经取水泵房提升后，首先经过混凝工艺处理，即：原水+水处理剂-混合-反应T 矶花水；自药剂与水均匀混合起直到大颗粒絮凝体形成为止，整个称混凝过程。

常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。

汕头市使用的是碱式氯化铝。

根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子，它与水分子存在以下的可逆反应：AI3 + 3H2O <--- AI(0H)3 + 3H+ ;氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥，从而形成较大的絮粒，以利于从水中分离、沉降下来。

混合过程要求在加药后迅速完成。

混合的目的是通过水力、机械的剧烈搅拌，使药剂迅速均匀地散于水中。

经混凝反应处理过的水通过道管流入沉淀池，进入净水第二阶段。

(2)沉淀处理：混凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为沉淀，这个过程在沉淀池中进行。

水流入沉淀区后，沿水区整个截面进行分配，进入沉淀区，然后缓慢地流向出口区。

水中的颗粒沉于池底，污泥不断堆积并浓缩，定期排出池外。

自来水厂工艺流程概述自来水厂工艺流程图现在人们谈到饮用自来水会“心有余悸”,主要是因为害怕自来水生产过程中未能除尽水中的杂质及微生物,又害怕净水过程中混入了一些有毒气体。

基于此，我组成员先到自来水厂参观采访，了解自来水的生产过程。

1、自来水是如何生产的？众所周知，由于自然因素和人为因素，原水里含有各种各样的杂质。

从给水处理角度考虑，这些杂质可分为悬浮物、胶体、溶解物三大类。

城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分，使净化后的水能满足生活饮用及工业生产的需要。

市自来水总公司水厂采用常规水处理工艺，它包括混合、反应、沉淀、过滤及消毒几个过程。

（1）混凝反应处理原水经取水泵房提升后，首先经过混凝工艺处理，即：原水 + 水处理剂→混合→反应→矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止，整个称混凝过程。

常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。

汕头市使用的是碱式氯化铝。

根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子，它与水分子存在以下的可逆反应：Al3+ + 3H2O ←→ Al(OH)3 + 3H+氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥，从而形成较大的絮粒，以利于从水中分离、沉降下来。

混合过程要求在加药后迅速完成。

混合的目的是通过水力、机械的剧烈搅拌，使药剂迅速均匀地散于水中。

经混凝反应处理过的水通过道管流入沉淀池，进入净水第二阶段。

（2）沉淀处理混凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为沉淀，这个过程在沉淀池中进行。

水流入沉淀区后，沿水区整个截面进行分配，进入沉淀区，然后缓慢地流向出口区。

水中的颗粒沉于池底，污泥不断堆积并浓缩，定期排出池外。

（3）过滤处理过滤一般是指以石英砂等有空隙的粒状滤料层通过黏附作用截留水中悬浮颗粒，从而进一步除去水中细小悬浮杂质、有机物、细菌、病毒等，使水澄清的过程。

自来水厂生产工艺流程图
作者：莱特莱德哈尔滨水处理设备
第一道生产工序–反应，其过程包括“原水→混合槽→反应池”。

原水是指未经加工的自来水生产用水，可分为两大类：地下水源和地表水源。

通常原水中都带有诸如藻类、腐殖质、泥沙之类的轻微颗粒。

通过投加絮凝剂，可使水中呈胶体状态存在的污染物互相凝聚，形成大而重的絮凝体，以利于在重力作用下在沉淀池中去除;通过投加氯来杀灭水中藻类。

第二道生产工序–沉淀，包括“沉淀池”。

这时，原水从反应池流入沉淀池，在水中较大的颗粒团在通过沉淀池的斜板时，附着并沉淀到斜板的底层。

第三道生产工序–过滤，其过程包括“滤池→清水池”。

沉淀池出水流入滤池，水中的细微杂质被滤池中的过滤材料过滤和吸附之后，清洁的滤后水流入清水池进行贮存，并在清水中再次投加入液氯进行一段时间消毒，对水体的细菌、大肠杆菌等病菌进行杀灭，整个净水处理过程到此就已完成。

第四道工序–加压供水，其过程包括“送水泵房→供水管网”。

经消毒后的自来水贮存在清水池中，通过水厂二级泵房的水泵加压之后，进入供水管网。

纯净水工艺流程图及厂区周围环境平面图厂区平面图功能间布置图设备布局图
水1
纯净水生产工艺流程
△5 △5
△1
注：带“△”的为关键工序。

△1为反渗透工序，分为一级、二级两级反渗透，设备CY-1型一级反渗透一套，CY-2型二级反渗透一套，一级反渗透浓压0.75MPa，二级反渗透浓压0.7 MPa,一级纯流10t/h，二级纯流4-5t/h，一级进压0.85MPa，二级进压0.8MPa。

△2为杀菌工序，90-AB型臭氧发生器二台，CY-Q-450气水混合塔一台，工作电压V=220V，A≥0.5A。

△3为灌装封盖工序CY-9-5000型三合一灌装机一台（QGF-120G大桶灌装机一台），灌装室内密闭，盖勿污染，送盖压力0.4 MPa。

△4为瓶盖的清洗消毒工序，设备ZTP180型消毒柜两个，用臭氧水逐个清洗后放消毒柜中15min消毒。

△5为管道设备的反冲洗消毒工序，CDL16-4加压泵一台，过滤器反冲洗30min，反渗透装置开机自动反洗30min后工作。

离线消毒装置一套，用2%食品级双氧水对管道设备浸泡20min。

管道设备由操作人员按《设备管理制度》进行维护保养。

附件12 自来水生产流程图投矾源水取水泵站沉砂反应池沉淀池排泥排泥排泥用户加压站清水池附件13 纯净水工艺流程自来水制水线灌装线质检用户送水点入库附件14 纯净水制水工艺流程图ST 投加装置 阻垢剂投加装置自来水多介质过滤器 *臭氧发生器 清洗装置 SDI 测定仪* * 纯水罐 注：*为关键工序控制点。
