电能质量考试题及答案一、单选题（每题2分，共10分）1. 电能质量包括哪些方面？A. 电压质量、电流质量、频率质量B. 电压质量、电流质量、功率质量C. 电压质量、频率质量、功率质量D. 电流质量、频率质量、功率质量答案：C2. 电压暂降是指电压突然下降后在多长时间内恢复？A. 0.5个周期内B. 1个周期内C. 2个周期内D. 3个周期内答案：C3. 谐波污染会对电力系统产生什么影响？A. 增加线路损耗B. 降低设备寿命C. 增加设备噪音D. 以上都是答案：D4. 电能质量的测量中，以下哪项不是必须测量的参数？A. 电压B. 电流C. 功率因数D. 电阻答案：D5. 电能质量的改善措施中，以下哪项不是常用的技术？A. 无功补偿B. 谐波滤波C. 电压调节D. 电阻匹配答案：D二、多选题（每题3分，共15分）6. 电能质量的评估指标包括哪些？A. 电压偏差B. 频率偏差C. 电压波动D. 谐波含量答案：A、B、C、D7. 电压暂降可能由哪些因素引起？A. 雷击B. 线路故障C. 负荷突变D. 电网操作答案：A、B、C、D8. 电能质量的改善措施中，以下哪些是有效的？A. 动态电压恢复器B. 有源滤波器C. 无功补偿装置D. 谐波抑制器答案：A、B、C、D9. 以下哪些属于电能质量的监测设备？A. 电压监测仪B. 电流监测仪C. 功率质量分析仪D. 谐波分析仪答案：A、B、C、D10. 电能质量的改善对以下哪些方面有积极影响？A. 提高电能效率B. 减少设备故障C. 提升供电可靠性D. 降低运营成本答案：A、B、C、D三、判断题（每题1分，共10分）11. 电能质量的改善可以完全消除电压暂降现象。

（）答案：×12. 谐波污染会导致电能表读数偏小。

（）答案：√13. 电能质量的改善不需要考虑成本因素。

（）答案：×14. 电能质量的监测应该覆盖整个电力系统的各个环节。

（）答案：√15. 电能质量的改善措施中，无功补偿可以提高功率因数。

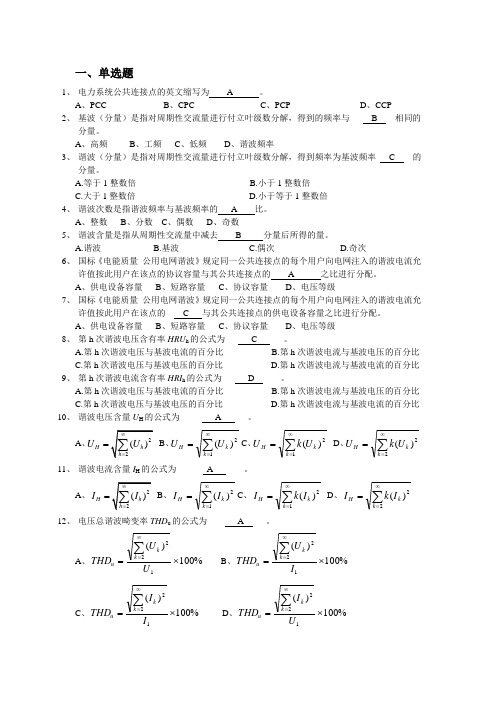

一、单选题1、 电力系统公共连接点的英文缩写为____A______。

A 、PCCB 、CPC C 、PCPD 、CCP2、 基波（分量）是指对周期性交流量进行付立叶级数分解，得到的频率与_____B____相同的分量。

A 、高频B 、工频C 、低频D 、谐波频率3、 谐波（分量）是指对周期性交流量进行付立叶级数分解，得到频率为基波频率___C____的分量。

A.等于1整数倍B.小于1整数倍C.大于1整数倍D.小于等于1整数倍4、 谐波次数是指谐波频率与基波频率的 A 比。

A 、整数B 、分数C 、偶数D 、奇数5、 谐波含量是指从周期性交流量中减去____B_____分量后所得的量。

A.谐波B.基波C.偶次D.奇次6、 国标《电能质量 公用电网谐波》规定同一公共连接点的每个用户向电网注入的谐波电流允许值按此用户在该点的协议容量与其公共连接点的____A______之比进行分配。

A 、供电设备容量B 、短路容量C 、协议容量D 、电压等级7、 国标《电能质量 公用电网谐波》规定同一公共连接点的每个用户向电网注入的谐波电流允许值按此用户在该点的____C___与其公共连接点的供电设备容量之比进行分配。

A 、供电设备容量B 、短路容量C 、协议容量D 、电压等级8、 第h 次谐波电压含有率HRU h 的公式为______C______。

A.第h 次谐波电压与基波电流的百分比B.第h 次谐波电流与基波电压的百分比C.第h 次谐波电压与基波电压的百分比D.第h 次谐波电流与基波电流的百分比9、 第h 次谐波电流含有率HRI h 的公式为______D______。

A.第h 次谐波电压与基波电流的百分比B.第h 次谐波电流与基波电压的百分比C.第h 次谐波电压与基波电压的百分比D.第h 次谐波电流与基波电流的百分比10、 谐波电压含量U H 的公式为________ A ______。

A、H U =B 、∑∞==12)(k k H U U C 、∑∞==12)(k k H U k U D 、∑∞==22)(k k H U k U11、 谐波电流含量I H 的公式为_______A_______。

培训试题姓名：单位：一、填空题（每空1分，共20分）1、电能质量指标的偏离,是、和三部分造成的,同时也给自身和其他两个部分带来不同程度的危害。

2、理想状态的公用电网应以、和对用户供电。

同时，在三相交流系统中，各相电压和电流的幅值应、相位对称且互差。

3、从本质上讲，电能质量包括、和三个方面。

4、电力系统公共连接点正常电压不平衡度允许值为，短时间不得超过。

5、导致用电设备故障或不能正常工作的电压、电流或频率的偏差，其内容包括频率偏差、、、波形畸变、。

6、是电能质量的只要指标之一，其中是衡量供电系统正常运行与否的一项主要指标。

7、10kv及以下高压供电和低压三相用户为额定电压的。

8、产生电压暂降的最主要原因是。

二、选择题（每题3分，共30分）1、谐波主要是由（）用电设备带入电网。

A．线性 B.非线性C.电感性D.电容性2、下面哪项不是谐波对变压器发热增加的影响（）。

A.均方根值电流B.涡流损耗C.铁心损耗D.电容器内损耗功率的增加从而引起电容器发热和温升增加3、电力系统的正常频率偏差允许值为（）。

A.±0.1%B.±0.2%C.±0.3%D.±0.4%4、三相电量（电动势、电压或电流）数值相等、频率相同、相位相差不一定等于120 的系统称为（）。

A.平衡系统B.对称系统C.不平衡系统D.不对称系统5、线损是指电能从发电厂到用户的输送过程中不可避免地发生的（）损失。

A.电压 B.电流 C.功率和电能 D.电动势6、电能质量数据采集中，采集谐波的地点在（）。

A.高压室B.配电室或低压室C.用户休息室D.配电变压器7、380V电力用户的电压允许偏差为系统额定的（）。

A.-10%~+7％B.±7％C.±10％D.-7％~+10%8、平衡补偿的方式( )。

A并联电感 B并联电容C串联电感 D串联电容9、引起系统偏离标称值的根本原因是系统（）功率不平衡。

第五组填空1.电能质量概念进一步分解为（）、（）、（）、（）。

（4）2.冲击性瞬变是一种在稳态条件下，电压、电流非工频的、（）的突然变化现象。

（1）3.系统（）是引起系统电压偏离标称值的根本原因。

（2）4.中枢点的调压方式有三种，既（）、（）和（）。

（3）5.根据《国家电网公司电力系统电压质量和无功电力管理规定》的要求，目前国家电网将供电压质量检测分为（）四类。

（2）6.国际电工委员会（IEC）相关标准规定：在低压民用电力网中，相对稳态电压的变动值dc应不超过（ );相对动态电压变动值dc应不超过（）的持续时间不应超过（）；相对最大电压变动值dmax应不超过（）。

（4）7.由于频繁启动和间歇通电时常引起电压按一定规律周期变动的（）。

（2）8.电光源的电压波动造成灯光照度不稳定的人眼视感反应成为（）。

（2）简答1.电压偏差的调整手段？（5）2.电能质量的特征？（10）3.改变三相不平衡的措施？（10）4.供电中断产生的原因及提高供电可靠性的措施？（15）综合1.将不对称负荷合理分布于三相。

设有五个容量不等的单相负荷分别为P1=5KW,S2=15+j7MVA,S3=10+j2MVA,S4=20+j8MVA,S5=25+j8MVA.（10）2.某轧机负荷的运行周期为20s。

在一个工作周期里电压波动呈现斜坡形变化，电压波动相对值ddx=2%,持续时间为0.5s，现估算闪变干扰严重度。

（持续时间0.5s对应的波形系数F=0.32。

单位闪变条件下对应的电压相对变动值dlim=1.7%。

）（10）3.已知额定电压为380V的三台单项负荷其参数如下：负荷1 7.6KV.A COS&=1负荷2 7.6KV.A COS&=0.866负荷3 7.6KV.A COS&=0.707E1=（I负/I正）*100%求不同接线下，三相电流的不平衡渡（求一种即可）（20）答案：1.电压质量、电流质量、供电质量、用电质量2.单极性3.无功功率不平衡4.逆调压、顺调压、恒调压5.A、B、C、D6.3%、3%、200ms、4%7.负荷8.闪变1.（1）用发电机调压（2）改变变压器变比调压（3）改变线路参数调压2.（1）电力系统的电能质量始终处在动态变化中（2）电力系统是一个整体，其电能质量状况相互影响（3）电能质量扰动具有潜在危害性与广泛传播性（4）有些情况下用户是保证电能质量的主体部分（5）对电力系统电能质量指标进行综合评估非常困难（6）控制和管理电力系统电能质量是一项系统工程3.4.（1）将不对称负荷合理分布于三相中，使个相负荷尽可能平衡（2）（3）将不对称负荷分散接于不同的供电点，减少集中连接造成的不平衡度过大（4）（5）将不对称负荷接入高级电压供电（6）（7）将不对称负荷采用单独的变压器供电（8）（9）采用特殊接线的平衡电压器供电（10）加装三相平衡装置4.5.原因：（1）设备质量缺陷（2）（3）人员误操作（4）（5）自然灾害（6）继电保护误动作（7）运行管理水平低措施：（1）加强系统的网架结构，合理分布电源及无功功率补偿设备，提高系统的抗扰动能力（2）（3）采用自动化程度很高的系统，装设分散协调控制装置等都是重要的技术措施（4）各负荷的供电方式，应根据负荷对供电可靠性的要求和地区供电条件确定。

填空题（每空1分，共20分）1.当供电电压降低到（0.1p.u.）以下，且持续时间不超过（1min）时，我们认为出现了电压中断现象。

P132.系统（无功功率不平衡）是引起系统电压偏离标称值的根本原因。

P523.电压偏差的调整手段：（用发电机调压）、（改变变压器变比调压）、（改变线路参数调压）。

P604.中枢点的调压方式有三种，即（逆调压）、（顺调压）和（恒调压）。

P605.电力系统正常运行条件下，频率偏差限值为（±0.2HZ）。

当系统容量较小时，频率偏差限值可以放宽到（±0.5hz）。

P656.电光源的电压波动造成灯光照度不稳定的人眼视感反应称为（闪变）。

P897.电弧炉的运行周期包括三个阶段：（熔化期）、（氧化期）、（还原期）。

P1058.电压波动和闪变的计算方法：（短路压降法）、（最大无功功率变动量法）。

P1089.据统计，单相、两相和三相电压暂降占全部电压暂降的比例分别约为（66%）、（17%）、（17%）。

P121简答题（每题10分，共40分）1.供电中断产生的原因？P78答：1.设备质量缺陷。

2.人员误操作。

3.自然灾害。

4.继电保护误操作。

5.运行管理水平低。

2.电力系统的无功功率平衡？p52答：在系统运行中的任何时刻，无功电源供给的无功功率与系统需求的无功功率相等。

3.电力系统频率偏差产生的原因？p65答：当发电机与负荷间出现有功功率不平衡时，系统频率就会产生变动，出现频率偏差。

频率偏差的大小及其持续时间取决于负荷特性和发电机控制系统对负荷变化的响应能力。

4.电压暂降的原因？p119答：当配电系统中发生短路故障、感应电机启动、雷击、开关操作、变压器以及电容器组的投切等事件时，均可引起电压暂降。

综合（每题20分，共40分）1、某轧机负荷的运行周期为20s，在一个工作周期里电压波动呈现斜坡形变化，电压波动相对值ddx=2% ,持续时间为0.5s，现估算闪变干扰严重度。
