货车总体设计说明书目录摘要 (1)第一章载货汽车主要技术参数的确定 (2)1.1 汽车质量参数的确定 (2)汽车载客量和装载质量 (2)汽车整车整备质量预估 (2)汽车总质量ma的确定 (2)汽车轴数和驱动形式的确定 (3)1.2汽车主要尺寸的确定 (3)汽车的外廓尺寸 (3)汽车轴距L的确定 (3)汽车前轮距B1和后轮距B2 (4)汽车前悬LF 和后悬LR的确定 (4)汽车的车头长度 (4)汽车车厢尺寸的确定 (4)第二章载货汽车主要部件的选择 (5)2.1 发动机的选择 (5)发动机型式的选择 (5)发动机的最大功率max e P (5)发动机最大转矩maxeT及其相应转速T n的选择 72.2 轮胎的选择 (8)2.3 车架的选择 (9)2.4 油箱 (9)2.5 离合器 (10)2.6 万向传动轴 (10)第三章轴荷分配及质心位置计算 (10)3.1 平静时的轴荷分配及质心位置计算 (10)3.2水平路面上汽车满载行驶时各轴的最大负荷计算 (13)3.3.制动时各轴的最大负荷计算 (14)第四章传动比的计算和选择 (15)4.1 驱动桥主减速器传动比0i的选择 (15)4.2 变速器传动比i的选择 (15)g变速器一档传动比的选择 (15)变速器的选择 (16)第五章汽车动力性能计算 (18)5.1 驱动力与行驶阻力平衡计算 (18)驱动力的计算 (18)行驶阻力计算 (19)驱动力与行驶阻力平衡图 (19)5.2 动力特性计算 (20)动力因数计算 (20)滚动阻力系数与速度关系 (21)动力特性图 (22)加速时间t的计算 (22)汽车最大爬坡度计算 (24)5.3 功率平衡计算 (25)汽车行驶时发动机能够发出的功率 (25)汽车行驶时所需发动机的功率 (25)汽车功率平衡图 (26)第六章汽车燃油经济性计算 (27)第七章汽车稳定性计算 (29)7.1 汽车不翻倒条件计算 (29)汽车满载不纵向翻倒条件的计算 (29)汽车满载不横向翻倒条件的计算 (29)7.2汽车的最小转弯半径 (29)总结 (30)参考文献 (31)摘要根据本次课程设计的任务,完成了任务书上所要求的某货车的总体设计。
汽车独⽴悬架设计说明书(毕业设计)独⽴悬架设计说明书摘要本设计主要讲述了悬架的定义和重要性,描述了悬架的作⽤和功能主要阐述了独⽴悬架的类别和构造尤其是详细的介绍了麦弗逊式独⽴悬架的设计过程,本着满⾜车辆⾏使平顺性的原则,设计了麦弗逊式独⽴悬架的各个组成部件,并对其进⾏了校核。
如螺旋弹簧的设计和计算,横向稳定杆的设计,对导向机构进⾏了平顺性分析,横摆臂的长度计算和减震器的设计计算等。
轿车悬架是⼀个较难达到完美要求的汽车总成,这是因为悬架既要满⾜汽车的舒适性要求,⼜要满⾜其操纵稳定性的要求,⽽这两⽅⾯⼜是互相对⽴的。
⽐如,为了取得良好的舒适性,需要⼤⼤缓冲汽车的震动,这样弹簧就要设计得软些,但弹簧软了却容易使汽车发⽣刹车“点头”、加速“抬头”以及左右侧倾严重的不良倾向,不利于汽车的转向,容易导致汽车操纵不稳定等。
怎样处理好这些⽅⾯的关系就摆在了我们设计⼈员的⾯前。
因此要是能够设计出使这些⽅⾯都能达到⼀个和谐的悬架对越来越多的汽车使⽤⼈员来说将会带来极⼤的好处。
他们将会体会到优秀悬架带给他们的良好的舒适性,和安全的平顺性。
希望本⼈的设计能够满⾜⼤家的要求。
本设计的图纸主要由计算机绘制完成,计算机编档、排版,打印出图及论⽂。
还完成了⼀定量的英⽂翻译⼯作。
关键词:麦弗逊式独⽴悬架悬架汽车悬架AbstractThe main design on the suspension of the definition and importance of a suspension described the role and functions primarily on the type of independent suspension and tectonic particularly detailed introduced Maifuxun independent suspension design process, in the spirit of the exercise smoothly vehicles meet the principles of the design of the independent suspension Maifuxun various components, and the degree of their. If screw spring-loaded design and calculation, horizontal designed to guide agencies conducted smoothly and analytical, Wang squatting length calculation and shock absorber design.Training is a perfect car for the car more difficult to achieve fuel, because it is necessary to meet the suspension of vehicle comfort, but also meet the requirements of the stability of its manipulation, and these two aspects are mutually antagonistic. For example, in order to achieve good sexual comfort, require a significant buffer car shock, which is designed spring-loaded soft farther, but the spring-loaded soft but easy to vehicle braking occurred "nod" and accelerate the "rise" and so serious adverse trends, to the detriment of the vehicle to easily lead to vehicle instability manipulation. How to handle the relationship between these areas before our designers have to face the problem .So if thesemeet the mission to design a harmonious suspension of a growing number of vehicles involved will bring great benefits. They will understand their outstanding suspension to the comfort of a good, and safe smoothly. I hope the design can satisfy all requirements.The design drawings completed mainly by computer mapping, computer archiving, typesetting, printing out maps and papers. Also completed a number of English translation work.Keyword:Maifusun type of independent suspension suspension Motor Training1概述1.1 悬架的定义及其重要性悬架是保证车轮与汽车承载之间具有弹性联系并能传递载荷、缓和冲击、衰减振动以及调节汽车⾏驶中的车⾝位置等有关装置的综总称。
第1章绪论课题背景汽车的使用条件复杂,其受力情况也十分复杂,随着汽车行驶条件车速和路况的变化,车架上的载荷变化也很大,而车架,作为汽车的主要承载工件,它的好坏直接关系着汽车的各方面性能,如操作稳定性、安全性、舒适性、燃油经济性等;有过汽车在使用过程中,车架断裂的情况发生;所以对车架的主要受力件车架纵梁的强度进行校核,有着至关重要的意义;确保车架在各个工况下,车架纵梁的弯曲强度都符合材料的弯曲强度极限要求,如果不符合要求的,找出解决的方案,保证人与财产的安全;另外,随着油价的上涨和国家对汽车尾气排放标准的不断提高,对载货汽车车架进行设计,不管是对其结构参数的优化设计,对其进行轻量化的优化设计,还是对汽车车架进行疲劳寿命预测分析等,都是出于对汽车动力性、安全性、燃油经济性的考虑;是非常有必要的;研究新的车架材料,减轻其质量,可以有效减少其整备质量;车架的发展历程车架”这个名称原本是从法文的“Chassis”衍生而来的,早期汽车所使用的车架,大多都是由笼状的钢骨梁柱所构成的,也就是在两支平行的主梁上,以类似阶梯的方式加上许多左右相连的副梁制造而成;车体建构在车架之上,至于车门、沙板、引擎盖、行李厢盖等钣件,则是另外再包覆于车体之外,因此车体与车架其实是属于两个独立的构造;第2章方案论证参考车型及其参数公告型号CA1092PK26L5E4 公告批次228品牌类型载货汽车额定质量4990 总质量8785整备质量3600 燃料种类排放依据标准轴数 2轴距4560 轴荷3585/5200轮胎规格接近离去角28/12前悬后悬1080/2355 前轮距后轮距识别代号整车长7995 整车宽2260,2445整车高2430 货厢长6180货厢宽2115,2300 货厢高560最高车速95 载质量利用系数备注该车带OBD,防护材料材质:Q235-A,连接方式:螺栓连接,后部防护装置的断面尺寸mm:145×50,离地高度:545mm;汽车车架受力情况2.1.1车架水平菱形扭动力因为车辆在行驶时,每个车轮因为路面和行驶情况的不同,路面的铺设情况、凹凸起伏、障碍物及进出弯角等等每个车轮会承受不同的阻力和牵引力,这可以使车架在水平方向上产生推拉以至变形,这种情况就好像将一个长方形拉扯成一个菱形一样;2.1.2车架非水平扭动力当前后对角车轮遇到道路上的不平而滚动,车架的梁柱便要承受这个纵向扭曲压力,情况就好像要你将一块塑料片扭曲成螺旋形一样;2.1.3车架横向弯曲力所谓横向弯曲,就是汽车在入弯时重量的惯性即离心力会使车身产生向弯外甩的倾向,而轮胎的抓着力会和路面形成反作用力,两股相对的压力将车架横向扭曲;2.1.4车架负载弯曲力从字面上就可以十分容易的理解这个压力,部分汽车的非悬挂重量,是由车架承受的,通过轮轴传到地面;而这个压力,主要会集中在轴距的中心点;因此车架底部的纵梁和横梁member,一般都要求较强的刚度;车架设计要求2.2.1车架必须要有一定的强度保证在各种复杂受力的使用情况下车架不受破坏;要求有足够的疲劳强度,保证在汽车大修里程内,车架不致有严重的疲劳损伤;纵梁受力极为复杂,设计时不仅应注意各种应力,改善其分布情况,还应该注意使各种应力峰值不出现在同一部位上;例如,纵梁中部弯曲应力较大,则应注意降低其扭转应力,减少应力集中并避免失稳;而在前、后端,则应着重控制悬架系统引起的局部扭转;提高纵梁强度常用的措施如下:1提高弯曲强度选定较大的断面尺寸和合理的断面形状槽形梁断面高宽比一般为3:1左右;2提高局部扭转刚度注意偏心载荷的布置,使相近的几个偏心载荷尽量接近纵梁断面的弯曲中心,并使合成量较小;在偏心载荷较大处设置横梁,并根据载荷大小及分散情况确定连接强度和宽度;将悬置点分布在横梁的弯曲中心上;当偏心载荷较大并偏离横梁较远处时候,可以采用K形梁,或者将该段纵梁形成封闭断面;偏心载荷较大且比较分散时候,应该采用封闭断面梁,横梁间距也应缩小;选用较大的断面;限制制造扭曲度,减少装配预应力;3提高整体扭转强度不使纵梁断面过大;翼缘连接的横梁不宜相距太近;4减少应力集中及疲劳敏感尽可能减少翼缘上的孔特别是高应力区,严禁在翼缘上布置大孔;注意外形的变化,避免出现波纹区或者受严重变薄;注意加强端部的形状和连接,避免刚度突变;避免在槽形梁的翼缘边缘处施焊,尤其畏忌短焊缝和“点”焊;5减少失稳受压翼缘宽度和厚度的比值不宜过大常在12左右;在容易出现波纹处限制其平整度;6局部强度加强采用较大的板厚;加大支架紧固面尺寸,增多紧固数量,并尽量使力作用点接近腹板的上、下侧面;2.2.2车架的轻量化由于车架较重,对于钢板的消耗量相当大;因此,车架应按等强度的原则进行设计,以减轻汽车的自重和降低材料的消耗量;在保证强度的条件下,尽量减轻车架的质量;通常要求车架的质量应小于整车整备质量的10%;本设计主要对车架纵梁进行简化的弯曲强度计算,使车架纵梁具有足够的强度,以此来确定车架的断面尺寸;参照材料力学另外,目前钢材价格暴涨,汽油价格上涨,从生产汽车的经济性考虑的话,也应尽量减轻整车的质量;从生产工艺性考虑,横纵梁采用简便可靠的连接方式,不仅能降低工人的工作强度,还能增强车架的强度;车架形式的确定2.3.1边梁式车架这种车架由两根纵梁及连接两根纵梁的若干根横梁组成,用铆接和焊接的方法将纵横梁连接成坚固的刚性构架;纵梁通常用低合金钢板冲压而成,断面一般为槽型,z星或箱型断面;横梁用来连接纵梁,保证车架的抗扭刚度和承载能力,而且还用来支撑汽车上的主要部件; 边梁式车架能给改装变型车提供一个方便的安装骨架,因而在载重汽车和特种车上得到广泛用;其弯曲刚度较大,而当承受扭矩时,各部分同时产生弯曲和扭转;其优点是便于安装车身、车箱和布置其他总成,易于汽车的改装和变形,因此被广泛地用在载货汽车、越野汽车、特种汽车和用货车底盘改装而成的大客车上;在中、轻型客车上也有所采用,轿车则较少采用; 用于载货汽车的边梁式车架由两根相互平行但开口朝内、冲压制成的槽型纵梁及一些冲压制成的开口槽型横梁组合而成;通常,纵梁的上表面沿全长不变或局部降低,而两端的下表面则可以根据应力情况相应地缩小;车架宽度多为全长等宽;2.3.2中梁式车架脊骨式车架其结构只有一根位于中央而贯穿汽车全长的纵梁,亦称为脊骨式车架;中梁的断面可做成管形、槽形或箱形;中梁的前端做成伸出支架,用以固定发动机,而主减速器壳通常固定在中梁的尾端,形成断开式后驱动桥;中梁上的悬伸托架用以支承汽车车身和安装其它机件;若中梁是管形的,传动轴可在管内穿过;优点是有较好的抗扭转刚度和较大的前轮转向角,在结构上容许车乾有较大的跳动空间,便于装用独立悬架,从而提高了汽车的越野性;与同吨位的载货汽车相比,其车架轻,整车质量小,同时质心也较低,故行驶稳定性好;车架的强度和刚度较大;脊梁还能起封闭传动轴的防尘罩作用;缺点是制造工艺复杂,精度要求高,总成安装困难,维护修理也不方便,故目前应用较少;2.3.3综合式车架综合式车架是由边梁式和中梁式车架联合构成的;车架的前段或后段是边梁式结构,用以安装发动机或后驱动桥;而车架的另一段是中梁式结构的支架可以固定车身;传动轴从中梁的中间穿过,使之密封防尘;其中部的抗扭刚度合适,但中部地板凸包较大,且制造工艺较复杂;此种结构一般在轿车上使用; 车架承受着全车的大部分重量,在汽车行驶时,它承受来自装配在其上的各部件传来的力及其相应的力矩的作用;当汽车行驶在崎岖不平的道路上时,车架在载荷作用下会产生扭转变形,使安装在其上的各部件相互位置发生变化;当车轮受到冲击时,车架也会相应受到冲击载荷;因而要求车架具有足够的强度,合适的刚度,同时尽量减轻重量;在良好路面行驶的汽车,车架应布置得离地面近一些,使汽车重心降低,有利于汽车稳定行驶,车架的形状尺寸还应保证前轮转向要求的空间;第3章车架结构车架结构形式的选定3.1.1车架宽度的确定车架宽度是指左右纵梁腹板外侧面之间的宽度;在总体设计中,整车宽度确定后,车架前后部分宽度就可以根据前轮最大转向角、轮距、钢板弹簧片宽、装在车架内侧的发动机外廓宽度及悬置等尺寸确定;从提高整车的横向稳定性以及减小车架纵梁外侧装置件的悬伸长度来看,车架尽量宽些,同时前后部分宽度应相等;本设计取的车架宽860mm;3.1.2车架纵梁形式的确定纵梁是车架的主要承载部件,在汽车行驶中受较大的弯曲应力;车架纵梁根据截面形状分有工字梁和槽形梁;由于槽形梁具有强度高、工艺简单等特点,因此在载货汽车设计中选用槽形梁结构;另外为了满足低速载货汽车使用性能的要求,纵梁采用直线形结构;这样既可降低纵梁的高度,减轻整车自身重量,降低成本,亦可保证强度;材料选用16Mn低合金钢,16Mn低合金钢在强度,塑性,可焊性方面能较好地满足刚结构,是应用最广泛的低合金钢,综合机械性能良好,正火可提高塑性,韧性及冷压成型性能;根据本设计的要求,再考虑纵梁截面的特点,本方案设计的纵梁采用上、下翼面是平直等高的槽形钢;纵梁总长为6815mm;优点:有较好的抗弯强度,便于安装汽车部件;3.1.3车架横梁形式的确定横梁是车架中用来连接左、右纵梁,构成车架的主要构件;横梁本身的抗扭性能的好坏及其分布,直接影响着纵梁的内应力大小及其分布合理设计横梁,可以保证车架具有足够的扭转刚度;从早期通过试验所得出的一些结论可以看出,若加大横梁的扭转刚度,可以提高整个车架的扭转刚度,但与该横梁连接处的纵梁的扭转应力会加大;如果不加大横梁,而是在两根横梁间再增加横梁,其结果是增加了车架的扭转刚度,同时还降低了与横梁连接处的纵梁扭转应力在横梁上往往要安装汽车上的一些主要部件和总成,所以横梁形状以及在纵梁上的位置应满足安装上的需要;横、纵梁的断面形状、横梁的数量以及两者之间的连接方式,对车机架的扭转刚度有大的影响;纵、横梁材料的选用有以下三种:车架A:箱型纵梁、管型横梁,横、纵梁间采用焊接连接,扭转刚度最大;车架B:槽型纵梁、槽型横梁,横、纵梁间采用铆接连接,扭转刚度适中;车架C:槽型纵梁、工字型横梁,横、纵梁间采用铆接连接,扭转刚度最小;从以上三种车架的对比可以看出:轻型载货汽车应该选用车架B;本设计共有八根横梁,有前横梁,发动机前悬置横梁,发动机后悬置横梁,驾驶室后悬置横梁,中横梁,后钢板弹簧前支架横梁,后钢板弹簧后支架横梁,后横梁;纵梁与横梁的连接3.2.1车架纵梁与横梁的连接形式货车多以铆钉连接见下图;铆钉连接具有一定弹性,有利于消除峰值应力,改善应力状况,这对于要求有一定扭转弹性的货车车架有重要意义;车架铆接示意图铆接设计注意事项:a.尽量使铆钉的中心线与构件的端面重心线重合;b.铆接厚度一般不大于5d;c.在同一结构上铆钉种类不益太多;d.尽量减少在同一截面上的铆钉孔数,将铆钉交错排列;[]83.2.2横梁在纵梁上的连接常见有三种型式:横梁和纵梁上下翼缘相连;横梁和纵梁的腹板相连;横梁同时和纵梁的任一翼缘以及腹板相连;其中前后横梁分别采用上下翼缘相连接的方式,可得到较大的连接跨度和连接刚度,使车架扭转刚度增大,纵梁局部扭转改善;第四横梁即车架中部的横梁采用腹板连接的方式,腹板连接结构与翼面连接结构相比,前者比后者可使纵梁的扭转翘曲应力降低;横梁和纵梁腹板及一个翼缘同时相连,则兼有以上两种连接方式的特点,缺点在于作用在纵梁上的力直接传到横梁上;有时使横梁只和纵梁的一个翼缘相连,则极难发挥其刚度作用,因此不常采用;3.2.3车架加强版第4章车架设计计算车架的载荷分析汽车静止时,车架上只承受弹簧以上部分的载荷称为静载荷;汽车在行驶过程中,随行驶条件车速和路面情况的变化,车架将主要承受对称的垂直动载荷和斜对称的动载荷;对称的垂直动载荷是当汽车在平坦道路上以较高车速行驶时产生的,其值取决于作用在车架上的静载荷及其在车架上的分布,还取决于静载荷作用处的垂直加速度之值;这种动载荷会使车架产生弯曲变形;当汽车在不平道路上行驶时,汽车的前后几个车轮可能不在同一平面上,从而使车架连同车身一起歪斜,其值取决于道路不平坦的程度以及车身、车架和悬架的刚度;这种动载荷将会使车架产生扭转变形;由于汽车的结构复杂,使用工况多变,除了上述两种主要载荷的作用外,汽车车架上还承受其他的一些载荷;如汽车加速或制动时会导致车架前后载荷的重新分配;汽车转向时,惯性力将使车架受到侧向力的作用;一般来说,车架主要损坏的疲劳裂纹起源于纵梁和横梁边缘处,然后向垂直于边缘的方向扩展;在纵梁上的裂纹将迅速发展乃至全部断裂,而横梁上出现的裂纹则往往不再继续发展或扩展得很缓慢;根据统计资料可知,车架的使用寿命主要取决于纵梁抗疲劳损伤的强度;因此,在评价车架的载荷性能时,主要应着眼于纵梁;车架纵梁的强度计算车架的应力计算4.3.1支座反力的计算4.3.1纵梁的剪力和弯矩计算要计算车架纵梁的弯矩,先计算车架前支座反作用力,向后轮中心支座处求矩F1——前轮中心支座对任一纵梁左纵梁或右纵梁的反作用力N;F2——后轮中心支座对任一纵梁左纵梁或右纵梁的反作用力N;L——纵梁的总长,7215mm;l——汽车轴距,4560mm;a——前悬,1080mm;b——后悬,2355mm;c——货厢长,6180mm;c1——车厢前端到二轴的距离,4120mm;c2——车厢后端到二轴的距离,2060mm;Ms——空车时的簧载质量,约2400kg;Me——满载时有效装载质量,5190kg;g——重力加速度,s ;代入4-1和4-2可得:==在计算纵梁弯矩时,将纵梁分成两段区域,每一段的均布载荷可简化为作用于区段中点的集中力;纵梁各端面上的弯矩计算采用弯矩差法,可使计算工作量大大减少;弯矩差法认为:纵梁上某一端面上的弯矩为该段面之前所有力对改点的转矩之和;车架材料的选择梁截面系数的计算弯矩应力计算与校核第5章车架制图制图方式传统制图CAD制图5.3.1绘图便利5.3.2保存便利utoCAD在机械零件上的优势。

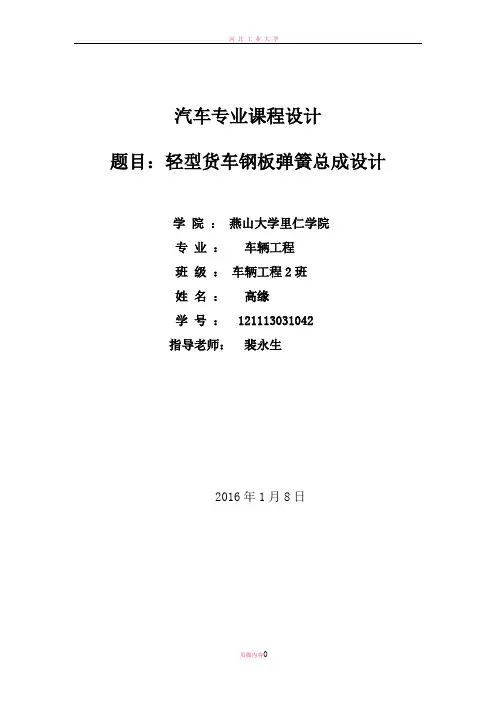

汽车专业课程设计题目:轻型货车钢板弹簧总成设计学院:燕山大学里仁学院专业:车辆工程班级:车辆工程2班姓名:高缘学号: 121113031042指导老师:裴永生2016年1月8日目录汽车专业课程设计 0题目:轻型货车钢板弹簧总成设计 0学院:燕山大学里仁学院 0专业:车辆工程 0班级:车辆工程2班 0姓名:高缘 0学号: 121113031042 0指导老师:裴永生 02016年1月8日 0目录 (1)4.设计小结 (9)总结 (10)致谢 (10)本论文是在尊敬的裴老师的悉心指导下完成的,在本文选题、课题研究以及论文撰写过程中,裴老师都时常督促我,裴老师严谨的治学态度、渊博的学识、博大的胸怀和高度负责的为人风范,都令我收益匪浅。
老师在学术上给予我极大的支持,时常让我汇报课题研究进程,由于我在准备研究生考试,课题研究时间很仓促,故而存在很多缺点,裴老师包都给以极大的包涵,在此,谨向裴老师致以衷心的感谢。
(10)参考文献 (11)2、设计方案钢板弹簧设计是在已知弹簧负荷情况下,根据汽车对悬架性能要求,确定弹簧刚度,求出弹簧长度、片宽、片厚、片数。
并要求弹簧尺寸规格满足弹簧的强度要求。
在整个设计过程中,一起设计了前悬架。
按着以下的顺序完成了总体的设计。
(一)、前悬架静挠度fc1,前悬架钢板弹簧刚度c1(二)、前悬架的动挠度fd1确定(三)、货车前悬架钢板弹簧的主要参数的确定(四)、钢板弹簧各片长度的确定(五)(五)、钢板弹簧的刚度验算(六)、钢板弹簧总成在自由状态弧高及曲率半径的核算(七)、钢板弹簧总成弧高及的核算(八)、钢板弹簧的强度的核算。
汽车满载总质量Q=2420kg额定载荷为1030kg (g取10N/ kg)满载时前轴负荷占35%,后轴占65%故满载时前轴载荷为2420⨯10⨯ 35%=8470N后轴载荷为2420⨯10⨯ 65%=15730N空载时前轴负荷占50%,后轴占50%设空载时质量为1390kg故空载时前轴载荷为1390⨯10⨯50%=6950N后轴载荷为1390⨯10⨯50%=6950N取载荷最大者(计算依据)则前轴载荷为1G=8470N后轴载荷为2G=15730N1.根据车轴载荷,求出车轴簧下质量悬架静载荷指的是车辆水平静置时单个悬架承受的垂直载荷,又叫悬挂质量或簧上质量。
摘要汽车的总体设计是汽车设计工作中最重要的一环,它对汽车的设计的质量、使用性能和在市场上的竞争力有着决定性的影响。
因为汽车性能的优劣不仅与相关总成及部件的工作性能有密切关系,而且在很大程度上还取决于有关总成及部件间的协调与参数匹配,取决于汽车的总体布置。
货车的总体设计主要包括货车的参数确定,发动机和轮胎的选择,总体布置和动力性的计算等一系列重要的步骤。
其中参数的确定又包括了汽车的质量参数,主要尺寸和性能参数的计算等。
而本次课程设计同时应用到了EXCEL,AutoCAD等计算机辅助软件,再通过多次校核质心位置和各部分的总成以保证货车的轴荷分配合理。
关键词:货车总体设计;整备质量;动力性;燃油经济性。
第1章汽车的总体设计1.1 汽车总体设计的特点汽车主要在宽度有限的道路上行驶,同时与汽车比较,还有人、自行车、摩托车等弱势群体也在使用同一道路,因此存在交通隐患。
为了在有限的道路上容纳更多的车辆运行,减少交通事故以及从汽车造型和减轻质量等方面考虑,对汽车的外形尺寸需要予以限制。
1.2汽车总体设计的基本要求(1)汽车的各项性能、成本等,要求达到企业在商品计划中所确定的指标。
(2)严格遵守和贯彻有关法规、标准中的规定,注意不要侵犯专利。
(3)尽量大可能地去贯彻三化,即标准化、通用化和系列化。
(4)进行有关运动学方面的校核,保证汽车有正确的运动和避免运动干涉。
(5)拆装与维修方便。
1.3汽车总体设计的一般顺序(1)调查研究与初始决策;其任务是选定设计目标,并制定产品设计工作方针及设计原则,调查研究的内容应包括:老产品在服役中的表现及用户意见;当前本行业与相关行业的技术发展,特别是竞争对手的新产品与新技术;材料、零部件、设备和工具等行业可能提供的条件;本企业在科研、开发及生产方面所取得的新成果等等,它们对新产品设计是很有价值的。
(2)总体方案设计;其任务是根据领导决策所选定的目标及对开发目标制定的工作方针、设计原则等主导思想的设想,因此又称为概念设计或构思设计。
KD1060型货车设计(转向及前桥设计)摘要汽车在行驶过程中,需要经常改变行驶方向,这就需要有一套能够按照司机意志来改变或恢复汽车行驶方向的专设机构,它将司机转动方向盘的动作转变为车轮的偏转动作,这就是所谓的转向系统。
转向性能是保证车辆安全,减轻驾驶员劳动强度和提高作业效率的重要因素。
由于转向系统是汽车的重要组成部分,它直接与汽车的行驶稳定性有重要的关系,与前悬架和车轮关系亦十分密切,故转向系统的设计也是整车设计中的关键一环。
本设计为KD1060型载货汽车的转向系统设计,转向系统设计内容主要包括转向系统形式的选择、转向器的选择、转向梯形的选择及其布置。
在本次设计中采用了机械式转向系统,机械式转向系统的特点是重量轻,结构紧凑,布置方便,维修容易,操纵轻便,稳定性好,成本低廉,不易出现直线行驶时的蛇形现象。
机械式转向系统还具有维修方便,容易安装调整的优点。
转向系统的转向器选用的是整体式循环球转向器, 整体式循环球转向器的特点是可以将传递力矩机构之间的滑动摩擦转变为滚动摩擦,这就使得转向传动效率提高,使用寿命增长,传动比可以改变,转向工作平稳可靠。
转向传动机构选用整体式梯形,这样有利于保证KD1060型汽车在车轮转动时作无滑动的纯滚动运动,并且机构简单, 容易调整前轮前束。
在说明书的计算部分,对转向器和转向梯形主要参数选择进行了计算。
此外,还校核了主要零件的强度。
关键词:转向系统,机械转向,前桥,转向器KD1060 GOODS VEHICLE DESIGN (STEERING SYSTEM AND THE FRONT AXLE)ABSTRACTThe automobiles often need to change the direction in driving, then a particular set of device which can change or recover the automobile’s running route according to the driver’s will is needed.The device changing the action that the driver turns to move the steering wheel to the action of deflection of carriage wheels is called as steering system. The function of changing direction is to guarantee the vehicle’s safety, relieve the intension of labor and raise working efficiency. The steering system is important component of an automobile. It plays an important role on the driving stability of the automobile. And it also has close relationship with the front suspension and wheel tire components, so the design of the steering system is a key link in designing automobile.The aim of this project is to design the steering system for KD1060 goods vehicle. The main job of designing steering system includes determining the kind of steering system, steering gear and the steering trapezoid and figure out how to fix them.Manual steering system is adopted in this project. Manual steering system’s features are: weight light, tightly packed structure, convenient arrangements, easy manipulation, stabile quality, low cost. And the s form phenomenon seldom emerges in straightaway traveling.It has other advantages: convenient maintenance. Integral circulating ball steering gears is working as steering gear in this design of medium freight steering system. Integral circulating ball steering gears can changeslide friction between devices of carry-over momentums into rolling friction. This feature is propitious to better transfer motion efficiency; prolong application life, change transmission ratio and better degree of reliability of steering. Integrality trapezoid is adopted as Steering drive linkage, to guarantee automobile’s front wheel exercise of pure rolling without sliding. The structure is simple. And it is easy to adjust the toe-in.The calculation section of this paper is mainly concerning about steering trapezoid and steering gear .In addition, the life of the main components are also calculated in this section.KEY WORDS: The steering system, Manual steering, Front axle, Steering device目录前言....................................................... (1)第一章概述 (2)第二章从动桥的方案确定 (4)第三章转向系的方案确定 (6)§3.1转向系整体方案确定 (6)§3.2转向系结构形式及选择 (6)§3.3循环球式转向器结构及选择 (7)第四章从动桥的设计计算 (8)§4.1从动桥主要零件尺寸的确定 (8)§4.2从动桥主要零件工作应力的计算 (8)§4.3在最大侧向力(侧滑)工况下的前梁应力计算 (10)§4.4转向节在制动和侧滑工况下的应力计算.............1 1 §4.5 主销与转向节衬套在制动和侧滑工况下的应力计算...1 3 §4.6转向节推力轴承的计算. (15)第五章转向系统的设计计算 (17)§5.1转向系主要性能参数 (17)§5.2主要参数的确定 (18)§5.3转向梯形的选择设计 (20)§5.4循环球式转向器的设计 (21)§5.5转向系主要性能参数确定 (24)§5.6转向系其他元件的选择及材料的确定...............2 5第六章转向系主要零件的强度计算......................2 6§6.1计算载荷的确定 (26)§6.2主要零件的强度计算 (26)第七章结论 (28)参考文献 (2)9致谢..................................................30外文资料及翻译. (31)前言在目前金融危机的大环境下,伴随着汽车行业的发展,轻型货运汽车在国民生产中扮演着更重要的角色。

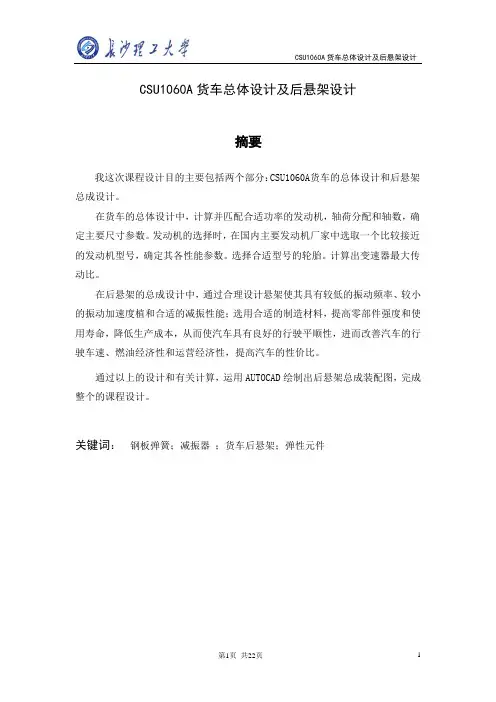

CSU1060A货车总体设计及后悬架设计摘要我这次课程设计目的主要包括两个部分:CSU1060A货车的总体设计和后悬架总成设计。
在货车的总体设计中,计算并匹配合适功率的发动机,轴荷分配和轴数,确定主要尺寸参数。
发动机的选择时,在国内主要发动机厂家中选取一个比较接近的发动机型号,确定其各性能参数。
选择合适型号的轮胎。
计算出变速器最大传动比。
在后悬架的总成设计中,通过合理设计悬架使其具有较低的振动频率、较小的振动加速度植和合适的减振性能;选用合适的制造材料,提高零部件强度和使用寿命,降低生产成本,从而使汽车具有良好的行驶平顺性,进而改善汽车的行驶车速、燃油经济性和运营经济性,提高汽车的性价比。
通过以上的设计和有关计算,运用AUTOCAD绘制出后悬架总成装配图,完成整个的课程设计。
关键词:钢板弹簧;减振器;货车后悬架;弹性元件目录1 绪论 (3)1.1 课程设计的目的 (3)1.2 课程设计的主要内容与要求 (3)1.2.1 总体设计计算 (3)1.2.2 指定总成设计 (3)2 总体设计计算 (4)2.1 轴数,驱动形式,布置形式 (4)2.2 汽车主要参数设计 (5)2.3 发动机功率,转速,扭矩及发动机型号的确定 (6)2.4 汽车轮胎的选择 (7)2.5 确定传动系最小传动比,即主减速器传动比 (7)2.6 确定传动系最大传动比,计算出变速器最大传动比 (7)3 后悬架设计 (8)3.1 悬架主要参数设计 (9)3.2 钢板弹簧主要参数的确定 (10)3.3 钢板弹簧的强度验算 (16)4 设计结论 (19)5 设计心得 (19)6 参考文献 (20)7 附录 (21)一,绪论课程设计目的汽车设计课程设计是车辆工程专业学生学完《汽车设计》课程后的重要实践性环节,是培养我运用所学的汽车设计理论知识设计、计算汽车零部件、总成和整车。
要求掌握汽车零件、总成和整车设计原则,了解汽车零件、总成和整车强度、刚度设计的计算理论,掌握汽车零件、总成和整车强度、刚度设计、计算,学会正确选用发动机、轮胎等部件的参数。
轻型货车悬架设计设计说明书(总34页)-本页仅作为预览文档封面,使用时请删除本页-前言本人毕业设计的课题是轻型货车悬架设计,因而其定位为实用经济型。
必须满足以下几个要求:可靠,坚固,耐用,使用成本较低,油耗处于国内中等水平,为当前主流技术水平。
所以,悬架的设计家选用成熟技术,零部件彻底贯彻“三化”原则,较为合理的成本控制。
悬架是现代汽车的重要组成部分之一。
虽然并非汽车在行进中必不可少的装备,但如果没有悬架,将极大的影响汽车的操纵稳定性和平顺性。
悬架对整车性能有着重要的影响。
在汽车市场竞争日益加剧的今天,人们对汽车的和性对有着的认识更多的靠更为直接的感观感受,而非他们不太懂得的专业术语。
因此,对汽车操纵稳定性、平顺性的提升成为了各大汽车厂商的共识。
与此关系密切的。
悬架系统的优劣,驾驶员在车上立刻就可以感受到。
“木桶理论”,很多人都知道,整车就好比是个“大木桶”,悬架是它的一片木板。
虽然,没有悬架的汽车还是可以跑动的,但是坐在上面是很不舒服的。
坐过农用车的人,对此应该是颇有些体会的,即便是较好的路况,在上面也是颠来颠去的。
因为它的悬架很简单,对平顺性和操纵稳定性考虑的很少。
只有当悬架这块木板得到足够重视,才能使整车性能得以提升。
正因为悬架在现代汽车上的重要作用,所以应该重视汽车悬架的设计。
只有认真、严谨的设计才能确保其与整车的完美匹配。
而要做到这一点,就必须查阅大量相关书箱、图册,行业和国家标准。
这些是对我们这些将来要从事汽车设计、制造工作的工科出身的大学毕业生的必须经历的一个训练。
没有经过严格的训练,是不可能具备这种专业精神和素质的。
目录中文摘要 (Ⅰ)英文摘要 (Ⅱ)第1章绪论 (1)任务来源及设计依据 (2)使用要求 (2)设计要求 (2)主要参数 (2)第2章悬架性能参数的初选 (3)固有频率 (3)悬架的挠度 (3)悬架的静挠度 (3)悬架的动挠度 (3)悬架的刚度 (3)悬架悬挂质量与非悬挂质量的比例关系 (4)小结 (4)第3章悬架性能参数的改进 (5)平顺性参数的改进 (5)操纵稳定性参数的改进 (5)悬架各种特性值的选取 (6)小结 (6)第4章钢板弹簧的设计 (7)钢板弹簧结构设计 (7)钢板弹簧主要参数的确定 (7)单个钢板弹簧承受的载荷 (7)满载弧高 (7)钢板弹簧长度的确定 (8)钢板断面宽度b的确定 (8)钢板弹簧片厚h的选择 (9)钢板断面尺寸形状的确定 (9)钢板弹簧各片长度的确定 (9)钢板弹簧的刚度验算 (10)钢板弹簧总成在自由状态下的弧高及曲率半径计算 (11)钢板弹簧总成在自由状态下的弧高H0 (11)钢板弹簧各片自由状态下曲率半径的确定 (12)弹簧的弧高 (13)钢板弹簧总成弧高的验算 (13)钢板弹簧的强度验算 (13)第5章卷耳的设计 (15)卷耳形式的选择 (15)卷耳和弹簧销的强度验算 (15)卷耳的强度验算 (15)钢板弹簧销的强度验算 (16)叶片的端部结构 (16)小结 (16)第6章钢板弹簧其余附件的选择 (17)钢板弹簧中心螺栓的选定 (17)钢板弹簧衬套的分析和选型 (17)弹簧夹箍的选择 (17)骑马螺栓的选择 (18)第7章减振器的设计 (20)减振器的分析和选型 (20)阻尼器基本参数的确定 (21)相对阻尼系数ψ (21)δ (22)伸张行程的阻尼系数S最大卸荷力F的确定 (22)筒式减振器主要尺寸参数的确定 (23)第8章结论与展望 (23)致谢 (24)参考文献 (25)附录 (26)摘要汽车悬架是汽车的车架与车桥或车轮之间的一切传力连接装置的总称,其作用是传递作用在车轮和车架之间的力和力扭,并且缓冲由不平路面传给车架或车身的冲击力,并衰减由此引起的震动,以保证汽车能平顺地行驶。

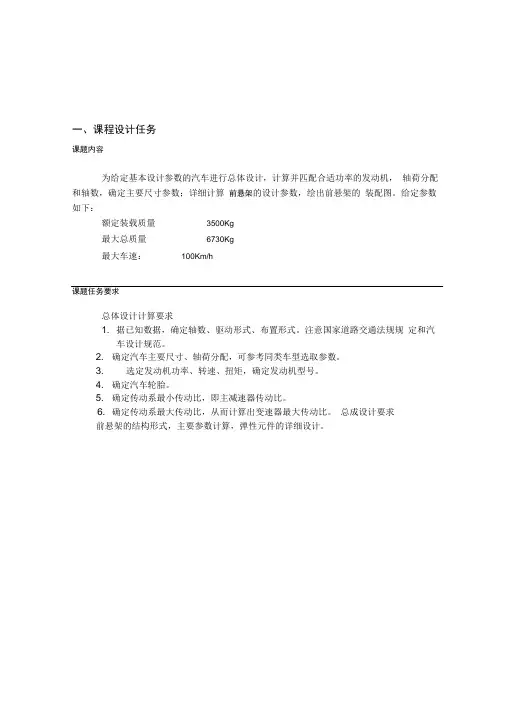

一、课程设计任务课题内容为给定基本设计参数的汽车进行总体设计,计算并匹配合适功率的发动机,轴荷分配和轴数,确定主要尺寸参数;详细计算前悬架的设计参数,绘出前悬架的装配图。
给定参数如下:额定装载质量3500Kg最大总质量6730Kg最大车速:100Km/h课题任务要求总体设计计算要求1. 据已知数据,确定轴数、驱动形式、布置形式。
注意国家道路交通法规规定和汽车设计规范。
2. 确定汽车主要尺寸、轴荷分配,可参考同类车型选取参数。
3. 选定发动机功率、转速、扭矩,确定发动机型号。
4. 确定汽车轮胎。
5. 确定传动系最小传动比,即主减速器传动比。
6. 确定传动系最大传动比,从而计算出变速器最大传动比。
总成设计要求前悬架的结构形式,主要参数计算,弹性元件的详细设计。
课题完成后应提交的资料(或图表、设计图纸)1前悬架总装配图1张(零号图)2.设计计算说明书1份(含设计方案论证,设计分析与计算,设计总结、结论,参考文献等),说明书正文不少于5000字。
主要参考文献[1] 王望予•汽车设计(第4版)[M].机械工业出版社,2004.[2] 王霄峰.汽车底盘设计[M],清华大学出版社,2010.[3] 王国权,蔡国庆.汽车设计课程设计指导书[M].机械工业出版社,2009.[4] 刘涛.汽车设计[M].北京大学出版社,2008.⑸余志生.汽车理论(第5版)[M].机械工业出版社,2010.⑹汽车工程手册编辑委员会.汽车工程手册[M].人民交通出版社,2001.[7] 陈家瑞.汽车构造(第3版)[M].机械工业出版社,2009.[8] 闻邦椿.机械设计手册(第5版)[M].机械工业出版社,2009.同组设计者苏弥贺黎吴伟肖会雷春华、课程设计进度表:三、学生课程设计装袋要求:1. 课程设计说明书按以下排列顺序印刷与装订成一本(撰写规范见教务处网页之毕业论文撰写规范)。
⑴封面(2) 课程设计任务书(3) 中文摘要(4) 目录(5) 正文(6) 参考文献(7) 附录(公式的推演、图表、程序等)2. 图纸。
一、课程设计任务二、课程设计进度表:三、学生课程设计装袋要求:1. 课程设计说明书按以下排列顺序印刷与装订成一本。
(1) 封面(2) 课程设计任务书(3) 中文摘要(4) 目录(5) 正文(6) 参考文献(7) 附录(公式的推演、图表、程序等)2. 图纸。
3.说明书及图纸电子文档。
CSU1060A货车总体设计及后制动器设计摘要汽车制动系的功用是使汽车以适当的减速度降速行驶直至停车,在下坡行驶时使汽车保持适当的稳定车速,使汽车可靠地停在原地或坡道上。
制动系应至少包括行车和驻车制动装置,有足够的制动效能,工作可靠,任何速度下制动都不应丧失操纵性和方向稳定性。
本课程设计介绍了CSU1060A货车总体设计及后制动器设计,设计采用较常用的鼓式领从蹄式制动器。
设计包括总体主要参数设计、汽车的总体尺寸、选择合适的发动机型号、制动系主要参数设计、后制动器设计计算、后制动轮缸尺寸设计计算等。
保证汽车有良好的制动性能,也保证此货车在制动时又能保持良好的汽车方向稳定性和操纵稳定性。
关键词:货车设计;制动系;后制动;目录1.总体设计 (1)1.1轴数、驱动形式、布置形式 (1)1.2汽车主要参数设计 (2)1.3发动机功率、转速、扭矩及发动机型号的确定 (4)1.4汽车轮胎的选择 (5)1.5确定传动系最小传动比 (6)1.6确定传动系最大传动比 (6)2. 后轴制动器设计 (8)2.1制动系统的结构形式 (8)2.2制动器的主要参数设计 (9)2.3驻车制动计算 (14)2.4液压制动驱动机构的设计 (14)2.5制动器主要零部件的结构设计 (16)3. 设计总结 (17)参考文献 (17)附录1 典型车型的主要参数 (18)附录2 QC/T 309-----1999 (20)1.总体设计给定基本设计参数如下:由已知数据,根据国家标准和有关书籍得以下初步总体设计方案:1.1轴数、驱动形式、布置形式1.1.1 轴数选择:根据参考文献[1]和GB 1589-2004,道路车辆外廓尺寸、轴荷及质量限值中表4 汽车、挂车及汽车列车最大允许总质量的最大限值及最大设计总质量的最小限值可知:国家道路交通法规、设计规范及汽车的用途可知,包括乘用车以及汽车总质量小于19t的公路运输车辆和轴荷不受道路、桥梁限制的不在公路上行驶的车辆,均采用结构简单、制造成本低廉的两轴方案。

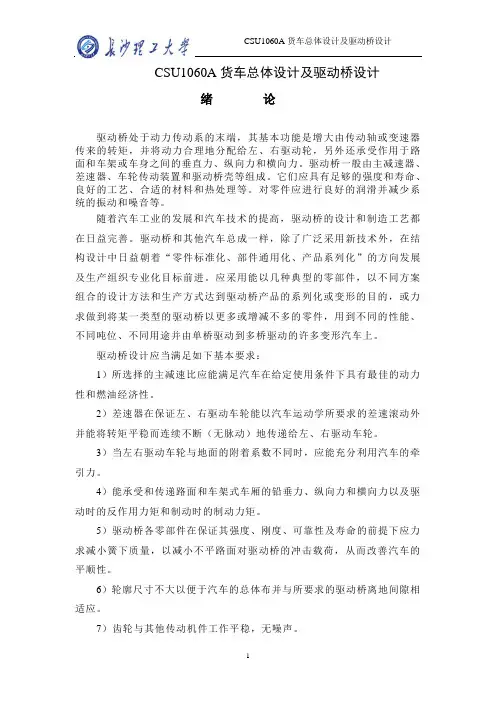

CSU1060A货车总体设计及驱动桥设计绪论驱动桥处于动力传动系的末端,其基本功能是增大由传动轴或变速器传来的转矩,并将动力合理地分配给左、右驱动轮,另外还承受作用于路面和车架或车身之间的垂直力、纵向力和横向力。
驱动桥一般由主减速器、差速器、车轮传动装置和驱动桥壳等组成。
它们应具有足够的强度和寿命、良好的工艺、合适的材料和热处理等。
对零件应进行良好的润滑并减少系统的振动和噪音等。
随着汽车工业的发展和汽车技术的提高,驱动桥的设计和制造工艺都在日益完善。
驱动桥和其他汽车总成一样,除了广泛采用新技术外,在结构设计中日益朝着“零件标准化、部件通用化、产品系列化”的方向发展及生产组织专业化目标前进。
应采用能以几种典型的零部件,以不同方案组合的设计方法和生产方式达到驱动桥产品的系列化或变形的目的,或力求做到将某一类型的驱动桥以更多或增减不多的零件,用到不同的性能、不同吨位、不同用途并由单桥驱动到多桥驱动的许多变形汽车上。
驱动桥设计应当满足如下基本要求:1)所选择的主减速比应能满足汽车在给定使用条件下具有最佳的动力性和燃油经济性。
2)差速器在保证左、右驱动车轮能以汽车运动学所要求的差速滚动外并能将转矩平稳而连续不断(无脉动)地传递给左、右驱动车轮。
3)当左右驱动车轮与地面的附着系数不同时,应能充分利用汽车的牵引力。
4)能承受和传递路面和车架式车厢的铅垂力、纵向力和横向力以及驱动时的反作用力矩和制动时的制动力矩。
5)驱动桥各零部件在保证其强度、刚度、可靠性及寿命的前提下应力求减小簧下质量,以减小不平路面对驱动桥的冲击载荷,从而改善汽车的平顺性。
6)轮廓尺寸不大以便于汽车的总体布并与所要求的驱动桥离地间隙相适应。
7)齿轮与其他传动机件工作平稳,无噪声。
8)驱动桥总成及零部件的设计应能满足零件的标准化,部件的通用化和产品的系列化及汽车变型的要求。
9)在各种载荷及转速工况下有高的传动效率。
10)结构简单,维修方便,机件工艺性好,容易制造。
C S U1060C货车总体设计及前悬架设计说明书-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一、课程设计任务二、课程设计进度表:三、学生课程设计装袋要求:1. 课程设计说明书按以下排列顺序印刷与装订成一本(撰写规范见教务处网页之毕业论文撰写规范)。
(1) 封面(2) 课程设计任务书(3) 中文摘要(4) 目录(5) 正文(6) 参考文献(7) 附录(公式的推演、图表、程序等)2. 图纸。
3.说明书及图纸电子文档。
学生送交全部文件日期学生(签名)指导教师验收(签名)目录第一章总体设计计算11.1轴数及驱动形式的确定11.2布置形式11.3汽车主要参数设计21.3.1汽车轴距和前、后轮距21.3.2汽车的前悬和后悬31.3.3汽车的外廓尺寸错误!未定义书签。
1.3.4轴荷分配错误!未定义书签。
1.4发动机功率、转速、扭矩及发动机型号的确定41.4.1发动机功率的确定41.4.2发动机最大转矩及相应转速的选择51.4.3发动机的选择51.4.4发动机的布置51.5汽车轮胎的选择71.6确定传动系最小传动比71.7确定传动系最大传动比8第二章货车前悬架设计92.1悬架结构及布置形式92.2悬架主要参数的确定92.2.1悬架的静挠度92.2.2 悬架的动挠度92.2.3 单个钢板弹簧的载荷102.3钢板弹簧主要参数的确定102.3.1满载弧高102.3.2钢板弹簧长度L的确定102.3.3钢板弹簧断面宽度b的确定112.3.4钢板弹簧片厚h的选取122.3.5钢板断截面形状的选择122.3.6钢板弹簧片数122.3.7钢板弹簧各片长度的确定122.3.8 钢板弹簧刚度的验算132.3.9钢板弹簧总成在自由状态下的弧高142.3.10钢板弹簧总成在自由状态下的曲率半径152.3.11钢板弹簧各片自由状态下曲率半径的确定152.3.12弹簧总成各片在自由状态下弧高的计算162.3.13 钢板弹簧总成弧高的核算162.4钢板弹簧强度验算172.5钢板弹簧主片的强度的核算172.6钢板弹簧弹簧销的强度的核算182.7减振器设计182.7.1结构形式182.7.2减振器阻尼系数的确定182.7.3最大卸荷力的确定192.7.4 筒式减振器工作缸直径的确定19参考文献20致谢21CSU1060C中型货车总体及前悬架设计摘要悬架是现代汽车的重要总成之一,它把车架(或车身)与车轴(或车轮)弹性地连接起来。
其主要任务是传递作用在车轮和车架(或车身)之间的一切力和力矩;缓和路面传递给车架(或车身)的冲击载荷,衰减由此引起的承载系统的振动,保证汽车的行驶平顺性;保证车轮在路面不平和载荷变化时有理想的运动特性,保证汽车的操纵稳定性,使汽车获得高速行驶能力。
货车一般采用以纵置钢板弹簧为弹性元件兼作导向装置的非独立悬架。
其主要优点是:结构简单,制造容易,维修方便,工作可靠。
缺点是:由于整车布置上的限制,刚度比较大,前轮易摆振,悬架易与转向传动机构干涉。
关键词:非悬架设计;钢板弹簧第一章总体设计计算根据任务书给定的要求如下表来设计货车的总体尺寸表1 CSU1060C的初始参数1.1 轴数及驱动形式的确定汽车的轴数主要是根据车辆的总质量、公路车辆法规和汽车的用途来确定的。
当汽车的总质量不超过19t 时,一般采用两轴。
对于载货汽车的驱动型式,本次设计的两轴车辆为4×2。
1.2 布置形式按驾驶室与发动机相对位置的不同,货车有长头式、短头式、平头式和偏置式。
长头式的特点是发动机位于驾驶室前部,当发动机有少部分位于驾驶室内时称为短头式,发动机位于驾驶室内时称为平头式,驾驶室偏置在发动机旁的货车称为偏置式。
布置形式为平头式的货车,其主要优点如下:汽车总长和轴距尺寸短,最小转弯直径小,机动性能良好;不需要发动机罩和翼子板,加上总长缩短等因素的影响,汽车整备质量减小;驾驶员的视野得到明显改善;采用翻转式驾驶室时能改善发动机及其附件的接近性;汽车面积利用率高。
平头式货车的主要缺点有:前轴负荷大,因而汽车通过性能变坏;因为驾驶室有翻转机构和锁住机构,使机构复杂;进、出驾驶室不如长头式货车方便;离合器、变速器等操纵机构复杂;驾驶室内受热及振动均比较大;汽车正面与其它物体发生碰撞时,特别是微型、轻型平头货车,使驾驶员和前排乘员受到严重伤害的可能性增加。
平头式货车的发动机可以布置在座椅下后部,此时中间座椅处没有很高的凸起,可以布置三人座椅,故得到广泛应用。
发动机布置在驾驶员和副驾驶员座椅中间形成凸起隔断的布置方案仅在早期的平头车上得到应用。
平头式货车在各种级别的货车上得到广泛应用。
长头式货车的主要优缺点与平头式货车的优缺点相反,而短头式介于两者之间,但更趋于与长头式优缺点相近。
长头式货车的前轮相对车头的位置有三种:靠前、居中、靠后。
前轮靠前时因轴荷分配不合理,已不采用;前轮靠后时,轮罩凸包会影响驾驶员的操作空间;前轮居中时外形美观、布置匀称,故得到广泛应用。
偏置式驾驶室的货车主要用于重型矿用自卸车上。
它具有平头式货车的一些优点,如轴距短、视野良好等,此外还具有驾驶室通风条件好、维修发动机方便等优点。
因此,本设计选用平头、单排驾驶室的布置设计1.3 汽车主要参数设计1.3.1 汽车轴距和前、后轮距在确定汽车轴距时,应该综合考虑汽车的主要性能、装载面积和轴荷分配等各方面的要求。
在各方面均能得到满足的情况下,以轴距短些为宜。
一般来说,轻型载货汽车对机动性要求高,故轴距应取短些;装运质量小,体积大货物的载货汽车的轴距可取长些;三轴汽车的中轴和后轴之间的轴距一般为轮胎直径的1.1~1.25倍[2]。
各类载货汽车的轴距选用范围如表2所示。
载货汽车的轮距与汽车的结构布置有关。
前轮距主要取决于车架前部的宽度、前悬架宽度、前轮最大转角和轮胎宽度,同时还需考虑转向拉杆、转向轮和车架之间的运动间隙等。
后轮距主要取决于车架后部宽度、后悬架宽度和轮胎宽度,同时还需考虑车轮和车架之间的间隙。
各类载货汽车的轮距选用范围如表2所示。
结合本次设计,总质量大约为6.73t,故轴距范围为3.6~4.2 ;轮距范围为1.70~1.85m 。
本设计参数选择轴距为4000mm,前轮距为1500mm;后轮距:1400mm1.3.2 汽车的前悬和后悬汽车的前悬是通过两前轮中心的垂面与抵靠在车辆最前端并垂直于汽车纵向对称平面的垂面之间的距离。
其长度应能布置发动机、水箱、转向器等部件;但不能过长,不然接近角太小,影响汽车的通过能力。
汽车的后悬是通过汽车最后车轮轴线的吹面与抵靠在汽车最后端并垂直于汽车纵向对称平面的垂面之间的距离。
其长度主要取决于货厢的长度、轴距和轴荷分配的要求。
一般载货汽车的后悬在1.2~2.2m 的之间;但各类载货汽车的后悬不得超过轴距的55%。
1.3.3 汽车的外廓尺寸GB 1589-1989规定了汽车外廓尺寸限界,并参考同类车型选取,我国法规对载货汽车外廓尺寸的规定是:总高不大于4m。
总宽(不包括后视镜)不大于2.5m ;外开窗、后视镜等突出部分宽度不大于250mm。
总长不大于12m ;一般载货汽车的外廓尺寸随载荷的增大而增加。
结合这次设计,并参考EQ1061G2D3—272车型,保证汽车主要使用性能的条件下,所设计的车辆长为6790mm;宽为1899mm;空载时候的高度为2785mm。
1.3.4 轴荷分配汽车的轴荷分配对汽车的使用性能和轮胎使用寿命有明显的影响。
为使轮胎的寿命一致,希望满载时每个轮胎负荷大致相同。
对于本次设计的汽车,由于是4×2且后轮装有双胎的平头汽车,为了保证汽车后轮上有足够的附着力,后轮装有单胎的汽车,空车时后轴负荷应大于41%,满载时后轴负荷控制在66%左右。
而前轴负荷在33%左右。
根据有关公路车辆法规,公路允许车辆的单后轴轴载质量为13t,双后轴轴载质量为24t[2]。
表3商用车的轴荷分配距地面的高度。
根据力矩平衡的原理,计算汽车各轴的负荷和汽车的质心位置。
在总体布置时,汽车的左右负荷分配应尽量相等,一般可不计算。
轴荷分配和质心位置应满足要求,否则要重新布置各总成的位置,如调整发动机或车厢位置,以至改变汽车的轴距。
本次设计满载时取前轴30%后轴满载70%,可算出G1=2019kg,G2=4711kg,G=6730kg1.4发动机功率、转速、扭矩及发动机型号的确定1.4.1发动机功率的确定根据给定的基本设计参数按下式估算发动机的最大功率:式中:Pemax ——_发动机最大功率,kwT η ——传动系的传动效率,对单级主减速器驱动桥的4×2式汽车取≈0.85; ? am ——汽车总质量,kg g ——重力加速度m/s2f ——滚动阻力系数,对载货汽车取0.02 Vamax ——最高车速,km/hD C ——空气阻力系数,货车取0.8~1.0A ——汽车正面投影面积,A=B*H 对于载货汽车若无测量数据,可按前轮距、汽车总高计算对于本次设计,式中各参数值如下:T η=0.9;g=9.81;f=0.02;Cd=0.9;A=B*H=1700*2255=4.177m 2a m =6730kg;则可计算出:max e P=95.56kw1.4.2 发动机最大转矩 Temax 及相应转速Nt 的选择当发动机最大功率和其相应转速np 确定后,可用下式确定发动机的最大扭矩T eMAX 和相应转速 n p 随之确定n Pe Tp Te max9550max ∂=∂=式中:T eMAX ——发动机最大扭矩,Nm ;∂——扭矩适应性系数;一般汽油机∂=1.1-1.3,∂值的大小,标志着行驶阻力增加时,发动机沿外特性曲线自动增加扭矩的能力。
∂的大小可参考同类样机的数值进行选取。
T P ——为最大功率点的扭矩,Nm?;)761403600(13max max max a D a ra T e v A C v gf m P +=ηn——最大功率点转速,r/min?。
P可根据所选发动机性能参数得:T eMAX =391.07Nm1.4.3 发动机的选择通过以上的计算结果选择发动机型号如表4:1.4.4 发动机的布置1)发动机的上下位置发动机的上下位置对离地间隙和驾驶员视野有影响。
轿车前部因没有前轴,发动机油底壳至路面的距离,应保证满载状态下最小离地间隙的要求。
货车通常将发动机布置在前轴上方,考虑到悬架缓冲块脱落以后,前轴的最大向上跳动量达70~100mm,这就要求发动机有足够高的位置,以防止前轴碰坏发动机油底壳。
油底壳通常设计成深浅不一的形状,使位于前轴上方的地方最浅,同时再将前梁中部锻成下凹形状(注意前梁下部尺寸必须保证所要求的最小离地间隙)。
所有这些措施将有利于降低发动机位置的高度,并使发动机罩随之降低,这能改善长头车的驾驶员视野,同时有利于降低汽车质心高度。
