虚拟仪器程序课程设计一、课程目标知识目标：1. 理解虚拟仪器的概念、原理及其在工程测试中的应用；2. 掌握虚拟仪器软件LabVIEW的基本操作与编程方法；3. 学会使用虚拟仪器进行数据采集、处理、分析及展示。

技能目标：1. 能够运用LabVIEW软件设计简单的虚拟仪器程序；2. 能够独立进行虚拟仪器的搭建与调试，解决实际测试问题；3. 能够通过虚拟仪器实验，培养实际操作能力及创新能力。

情感态度价值观目标：1. 培养学生对虚拟仪器技术的兴趣，激发学习热情；2. 培养学生严谨的科学态度，注重实验数据的准确性和可靠性；3. 培养学生团队协作精神，提高沟通与表达能力。

课程性质：本课程为实践性较强的课程，结合理论知识，注重培养学生的实际操作能力和创新能力。

学生特点：学生具备一定的计算机操作基础，对新技术充满好奇，具有一定的探索精神。

教学要求：结合学生特点，采用案例教学、任务驱动等方法，引导学生主动参与，提高教学效果。

通过课程学习，使学生能够达到上述课程目标，为后续相关课程及实际工作打下基础。

二、教学内容1. 虚拟仪器概述- 虚拟仪器定义、特点及发展历程- 虚拟仪器与传统仪器的区别与联系2. LabVIEW软件基础- LabVIEW软件安装与界面认识- 基本操作：创建、保存、打开、运行VI- 数据类型、控件与函数3. 虚拟仪器程序设计- 前面板设计：控件布局、属性设置- 框图程序设计：结构、循环、条件、事件结构- 数据采集、处理与分析4. 虚拟仪器应用实例- 搭建简单虚拟仪器系统，进行数据采集与显示- 结合实际测试需求，设计相应虚拟仪器程序5. 虚拟仪器实验- 实验一：虚拟温度计设计- 实验二：虚拟信号发生器设计- 实验三：虚拟频率计设计教学内容安排与进度：第一周：虚拟仪器概述、LabVIEW软件安装与界面认识第二周：LabVIEW基本操作与数据类型第三周：虚拟仪器程序设计（一）第四周：虚拟仪器程序设计（二）第五周：虚拟仪器应用实例分析与讨论第六周：虚拟仪器实验（一）第七周：虚拟仪器实验（二）第八周：虚拟仪器实验（三）教材章节关联：本教学内容与教材第3章“虚拟仪器技术”和第4章“LabVIEW编程及应用”相关。

虚拟仪器程序设计及应用虚拟仪器程序设计及应用是指通过计算机软件模拟和实现各种仪器的功能，来实现仪器的自动化控制、数据采集、数据处理和实时显示等功能。

虚拟仪器程序设计能够提供灵活性和可扩展性，帮助人们更方便地进行科学研究和工程实验。

在虚拟仪器程序设计中，首先需要确定自己想要实现的虚拟仪器的功能和性能要求，然后根据这些要求选择适当的编程语言进行开发。

常用的编程语言有LabVIEW、Python、C++等。

虚拟仪器程序设计主要包含以下几个方面的内容：1. 仪器控制和数据采集：虚拟仪器程序设计可以通过软件来控制和操作各种硬件设备，例如传感器、执行器和电子仪器等。

通过虚拟仪器程序，可以实现对实验仪器的远程控制和自动化操作，数据采集和传输。

2. 数据处理和分析：虚拟仪器程序设计可以对采集到的数据进行处理和分析，例如进行数学运算、滤波、变换、统计分析等。

通过虚拟仪器程序设计，人们可以更方便地对实验数据进行处理和分析，以获得更准确的结果。

3. 实时显示和可视化：虚拟仪器程序设计可以实时显示实验数据和结果，并将其以图表、曲线、动画等形式显示出来。

通过可视化方式，人们可以直观地观察数据的变化趋势和结果的变化，便于分析和判断。

4. 用户界面设计：虚拟仪器程序设计中，需要设计友好的用户界面，以便用户能够方便地操作和控制仪器。

界面设计应该简洁明了，功能齐全，并且适应不同的操作习惯和需求。

虚拟仪器程序设计在科学研究和工程实验中有广泛的应用。

以下是一些实际应用场景：1. 科学研究：在科学研究中，虚拟仪器程序设计可以用于实验室设备的自动化控制和数据采集，实时显示和分析实验数据，辅助科研人员进行实验研究。

2. 工程实验：在工程实验中，虚拟仪器程序设计可以用于测试和监测各种设备和结构的性能和参数。

通过虚拟仪器程序设计，可以实现对实验设备的远程控制和实时数据采集，减少人工操作和降低实验风险。

3. 生产和质量控制：虚拟仪器程序设计可以用于生产线上的质量控制和监测。

虚拟仪器的结构和组成方式虚拟仪器是一种基于计算机技术和软件算法的仪器模拟和模型仿真系统，具有与传统仪器相同的功能和性能。

它由计算机硬件、软件以及人机交互界面等组成，充分利用计算机的强大计算能力和灵活性，实现了仪器的功能和性能仿真。

虚拟仪器的结构可以分为三个主要部分：前端接口、数据处理单元和用户界面。

前端接口用于连接真实世界的物理量和虚拟仪器系统，通常通过传感器、电缆或网络等方式与被测对象或其他外部设备进行连接。

数据处理单元是虚拟仪器系统的核心部分，它包括了数据采集、信号处理、数据分析和控制等功能模块，通过这些模块可以对输入的数据进行处理和分析。

用户界面是虚拟仪器系统与用户进行交互的部分，它提供了直观的操作界面和友好的用户体验，使用户可以方便地控制和监测虚拟仪器系统。

虚拟仪器的组成方式主要包括软件虚拟仪器和硬件虚拟仪器两种。

软件虚拟仪器是通过计算机软件来模拟实现仪器的功能和性能，它能够根据用户的需求进行自定义配置和功能扩展。

软件虚拟仪器通常包括了仪器模型、算法库、数据处理算法和用户界面等组件，通过这些组件的协同工作，实现了对被测对象进行测量、控制和分析等功能。

硬件虚拟仪器是通过硬件电路和逻辑器件来实现仪器的功能和性能，它通常由模拟电路、数字电路和控制器等组件构成，通过这些组件的连接和配置，实现了对被测对象进行数据采集、信号处理和控制等功能。

虚拟仪器的结构和组成方式使得它具有了许多传统仪器所不具备的优势。

首先，虚拟仪器具有更高的灵活性和可扩展性，可以根据实际需求进行自定义配置和功能扩展，而传统仪器通常具有固定的功能和性能。

其次，虚拟仪器可以实现多种测量和控制功能的集成，不仅可以满足单一仪器的需求，还可以实现多个仪器的功能集成，提高了仪器的综合性能。

再次，虚拟仪器具有更高的精度和准确性，由于采用了先进的算法和模型，可以提供更为精确的测量结果和控制效果。

最后，虚拟仪器可以实现远程控制和监测，通过网络和互联网等通信技术，可以实现对远程被测对象的测量和控制，提高了仪器的适用范围和便利性。

精通LabVIEW虚拟仪器程序设计LabVIEW是一种图形化编程语言，它广泛应用于虚拟仪器的设计和开发。

精通LabVIEW虚拟仪器程序设计，需要对LabVIEW的基本概念、编程环境、编程技巧以及高级功能有深入的理解和实践。

LabVIEW基础首先，了解LabVIEW的基本概念是至关重要的。

LabVIEW使用图形化编程，与传统的文本编程语言不同，它通过图形化的“块图”来表示程序的逻辑。

LabVIEW的编程元素包括函数、控件、指示器、数组、簇等。

编程环境LabVIEW的编程环境主要由前面板（Front Panel）和块图（Block Diagram）组成。

前面板用于设计用户界面，块图用于编写程序逻辑。

熟悉这些界面元素和环境设置是精通LabVIEW的第一步。

编程技巧1. 结构化编程：使用循环结构、条件结构和事件结构来组织代码，使程序更加模块化和易于维护。

2. 数据流编程：LabVIEW支持数据流编程，这意味着数据的流动决定了程序的执行顺序。

3. 数组和簇：掌握数组和簇的使用，可以有效地处理大量数据和复杂的数据结构。

4. 错误处理：学会使用错误处理结构来增强程序的健壮性。

高级功能1. 多线程：LabVIEW支持多线程编程，可以利用多核处理器的计算能力。

2. 动态调用：使用动态调用可以创建更灵活的程序，适应不同的运行时需求。

3. 信号处理：LabVIEW提供了丰富的信号处理工具，包括滤波器设计、频谱分析等。

4. 仪器控制：LabVIEW可以与多种仪器进行通信，实现自动化测试和数据采集。

实践应用精通LabVIEW不仅仅是理论知识的学习，更重要的是将这些知识应用到实践中。

以下是一些实践应用的建议：1. 项目实践：通过参与实际的LabVIEW项目，可以加深对LabVIEW编程的理解。

2. 案例学习：研究现有的LabVIEW程序，了解其设计思路和实现方法。

3. 社区交流：加入LabVIEW开发者社区，与其他开发者交流经验，获取新的思路和解决方案。

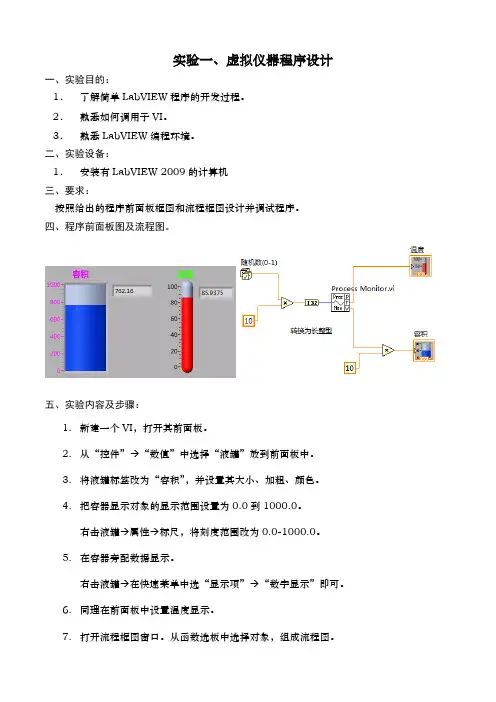

实验一、虚拟仪器程序设计一、实验目的：1．了解简单LabVIEW程序的开发过程。

2．熟悉如何调用子VI。

3．熟悉LabVIEW编程环境。

二、实验设备：1．安装有LabVIEW 2009的计算机三、要求：按照给出的程序前面板框图和流程框图设计并调试程序。

四、程序前面板图及流程图。

五、实验内容及步骤：1.新建一个VI，打开其前面板。

2.从“控件”→“数值”中选择“液罐”放到前面板中。

3.将液罐标签改为“容积”，并设置其大小、加粗、颜色。

4.把容器显示对象的显示范围设置为0.0到1000.0。

右击液罐→属性→标尺，将刻度范围改为0.0-1000.0。

5.在容器旁配数据显示。

右击液罐→在快速菜单中选“显示项”→“数字显示”即可。

6.同理在前面板中设置温度显示。

7.打开流程框图窗口。

从函数选板中选择对象，组成流程图。

该流程图中新增的对象有两个乘法器、两个数值常数、一个随机数发生器、一个进程监视器子VI，温度和容积对象是由前面板的设置自动带出来的。

a.乘法器和随机数发生器由“函数”→“数值”中拖出，尽管数值常数也可以这样得到，但是建议使用c中的方法更好些。

b.进程监视器子VI（Process Monitor）不是一个函数，而是以子VI的方式由教师提供的。

调用它的方法是在“函数”→“选择VI”下打开Process Monitor.vi，然后在流程图上点击一下，就可以出现它的图标。

c.用连线工具将各对象按规定连接。

a中的遗留问题创建数值常数对象的另一种方法是在连线时一起完成。

具体方法是：用连线工具在某个功能函数或VI的连线端子上单击鼠标右键，再从弹出的菜单中选择“创建”→“常量”，就可以创建一个具有正确的数据格式的数值常数对象。

8.将上述VI保存为Temp & Vol.vi。

9.在前面板中，单击Run（运行）按钮，运行该VI。

注意电压和温度的数值都显示在前面板中。

10.尝试在程序框图中加入延时，使容积和温度的变化可以更加清晰的观察到。

虚拟仪器设计的设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 需求分析确定虚拟仪器的功能和性能要求。

考虑用户的需求和使用场景。

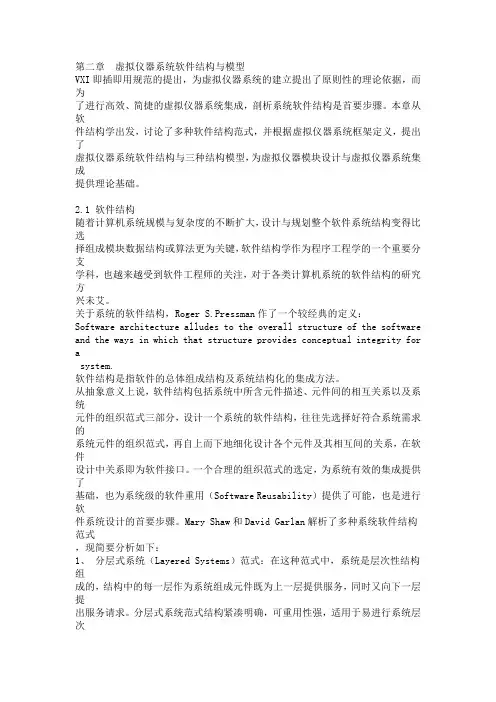

第二章虚拟仪器系统软件结构与模型VXI即插即用规范的提出，为虚拟仪器系统的建立提出了原则性的理论依据，而为了进行高效、简捷的虚拟仪器系统集成，剖析系统软件结构是首要步骤。

本章从软件结构学出发，讨论了多种软件结构范式，并根据虚拟仪器系统框架定义，提出了虚拟仪器系统软件结构与三种结构模型，为虚拟仪器模块设计与虚拟仪器系统集成提供理论基础。

2.1 软件结构随着计算机系统规模与复杂度的不断扩大，设计与规划整个软件系统结构变得比选择组成模块数据结构或算法更为关键，软件结构学作为程序工程学的一个重要分支学科，也越来越受到软件工程师的关注，对于各类计算机系统的软件结构的研究方兴未艾。

关于系统的软件结构，Roger S.Pressman作了一个较经典的定义：Software architecture alludes to the overall structure of the software and the ways in which that structure provides conceptual integrity for asystem.软件结构是指软件的总体组成结构及系统结构化的集成方法。

从抽象意义上说，软件结构包括系统中所含元件描述、元件间的相互关系以及系统元件的组织范式三部分，设计一个系统的软件结构，往往先选择好符合系统需求的系统元件的组织范式，再自上而下地细化设计各个元件及其相互间的关系，在软件设计中关系即为软件接口。

一个合理的组织范式的选定，为系统有效的集成提供了基础，也为系统级的软件重用（Software Reusability）提供了可能，也是进行软件系统设计的首要步骤。

Mary Shaw和David Garlan解析了多种系统软件结构范式，现简要分析如下：1、分层式系统（Layered Systems）范式：在这种范式中，系统是层次性结构组成的，结构中的每一层作为系统组成元件既为上一层提供服务，同时又向下一层提出服务请求。
