展开放样基础知识

放样的种类11可展体表面工件表面根据其展开性质可分为可展和不可展两类若构件表面能全部平整地平摊在一个平面上而不収生撕裂或皱折这种表面称为可展表面如圆柱体多边平面立体锥体它们的素线均为直线相邻两条素线构成一个平面或单向弯曲的曲面因而能全部平整地摊在一个平面上所以说是可工件表面根据其展开性质可分为可展和不可展两类若构件表面能全部平整地平摊在一个平面上而不収生撕裂或皱折这种表面称为可展表面如圆柱体多边平面立体锥体它们的素线均为直线相邻两条素线构成一个平面或单向弯曲的曲面因而能全部平整地摊在一个平面上所以说是可12不可展体表面构件表面不能全部平整地平摊在一个平面上如球体和环球和环的素线均为曲线而另一方向又是弯曲的即双向弯曲摊在一个平面上会収生撕裂或皱折所以它们是不可展的
2.取a’b’ 为另一直角边;
所得直角三角形的斜边即实长AB 。
O b
解题完毕
直角三角形求实长的作图要领
1）做一个直角 2）令直角的一边等于线段在某一投影面上的投影长，直角的另一边等于线段两端点相对于该投影面的距离差（此距离差可由线段的另一面投影图量取）； 3）连接直角两端点成一直角三角形，则其斜边即为线段的实长。
线段实长的判断
正平线（平行于Ｖ面）
投影面平行线侧平线（平行于Ｗ面）
1、特殊位置直线
投影面垂直线
水平线（平行于Ｈ面）
正垂线（垂直于Ｖ面）侧垂线（垂直于Ｗ面）铅垂线（垂直于Ｈ面）
2、一般位置直线（倾斜于各投影面）
3、曲线（略）
1.平行线
水平线AB//H
V a ′ b′
Aβ γ
a″ b″W
B
5.1 平行线法展开
展开时将工件的表面看作由无数条相互平行的素线组成，取两条相邻素线及其两端线所围成的小面积作为平面，将每个小平面的真实大小依次画在平面上，即得到构件的展开图。该展开方法为平行线展开法，此法适用于素线相互平行的构件展开（如：上斜口圆管、上斜口四棱管、圆柱面等）。

船体放样知识讲解

(500+12) π 1608.5
3、设计图上没有加工信息放样图上必须注明加工信息，如在上图中必须标明正轧全圆内φ500的加工信息。
4、设计图上，可以将柱子的高度标成主甲板到三甲板之间。
而放样必须查明主甲板，三甲板有无抛昂势情况。如有抛昂势必须将抛昂势标出来。必须在平面中将圆等分，然后标出每个等分点处的主甲板高度。放样必须将主甲板，三甲板的高度转化成具体的数字供下料。
5、零件标注也不同，设计可以标注成2个零件①为柱头1件零件②为肘板8件。放样必须细化零件。如②零件肘板，由于主甲板有抛昂势。三甲板没有抛昂势，所以三甲板上4块肘板相同，可以编为一只零件②，而主甲板上的4块肘板形状完全不一样，必须分别编开，编成③④⑤⑥号零件。
放样必须注重各种细节，否则就容易出错报废。举例：主甲板及尾封板放样。
放样工作正好与装配工作相反。装配工作是根据图纸将一个个零件装配起来，而放样是根据图纸将一个个零件拆散出来画出单个的平面能直接生产的零件图。
放样工作的特性：
就放样工作的内容、特点及与设计工作的不同处简单来说明。见例子1。
1、设计画的是三向投影图，放样画的是零件展开图。
就柱子来讲，设计将柱子画成
船体放样
放样工作概述：
放样工作是设计的末道工序，是车间生产的首道工序。它是承上启下的一座桥梁，连接着设计与生产。它是设计的延续，将设计中的错误修正。因为设计的错误仅仅是纸上的错误，如果由于我们在放样过程中的疏忽，也没有发现问题漏到车间生产部门损失就大了。放样中的任何差错都会造成返工或报废。放样工作的质量好坏，直接影响生产成本和造船进度。
不但要懂得自己的放样工艺，还要了解和应用加工工艺、电
焊工艺、装配工艺。由于船体制图与机械制图不同，机械制

铆工基础知识

铆工知识1：铆工常用的锤有哪几类？答：有手锤，大锤，型锤。

2：铆工常用的凿子有哪几类？答：有扁凿和狭凿两大类。

3：什么叫钢？答：含碳量低于2.11%的铁碳合金叫钢。

4：什么叫高碳钢？答：含碳量大于0.6%的钢叫高碳钢。

5：钢根据用途可分几类？答：可分为结构钢，工具钢和特殊用途刚。

6：钢按其端面形状可分几类？答：可分为板材，管材，型材，线材。

7：钢材变形矫正的基本方法有哪两种？答：有冷作矫正和加热矫正。

8：什麽叫装配夹具？答：指在装配过程中用来对零件施加外力，使其获得可靠定位的工艺装备。

9：冷作矫正的基本方法有几类？答：有手工矫正和机械矫正。

10：加热矫正分哪几类？答：分全加热矫正和局部加热矫正。

11：局部加热矫正加热区的形状有几种？答：有点状，线状，三角形三种。

12：角钢变形有哪几种？答：有扭曲，弯曲，角变形三种。

13：槽钢的变形有哪几种？答：有扭曲，弯曲，翼板局部变形。

14：什么叫冷作矫正？答：再常温下进行的矫正叫冷作矫正。

15：分离包括哪几道工序？答：包括落料，冲孔，切口三个工序。

16：什么叫冲压？答：使板料经分离或成形得到制件的过程。

17：冲压有哪些优点？答：产品质量好，生产率高，节约材料，降低成本，易实现自动化。

18：什么叫弯曲成型？答：将坯料弯成所需形状的加工方法。

19：铆接的基本形式有那三种？答：对接，搭接，角接。

20：什么叫铆接？答：利用铆钉将两个或两个以上构件连接为一个整体。

21：常用的铆钉有几种？答：有半圆头，沉头，半沉头，平头，平锥头，扁圆，扁平。

22：铆接的种类有哪几种？答：有强固铆接密固铆接紧密铆接。

23：什麽叫装配？答：将各个零件按照一定技术条件联合成构件的过称。

24：装配的三要素是什么？答：定位，支撑，夹紧。

25：金属结构的连接方法有哪几种？答：有焊接，铆接，螺栓连接，铆焊混合连接。

26：防样常用的工具有哪些？答：粉线，石笔，画针，尺子，样冲，手锤。

27：求相贯线的主要方法有哪些？答：有素线法，辅助平面法，球面法。

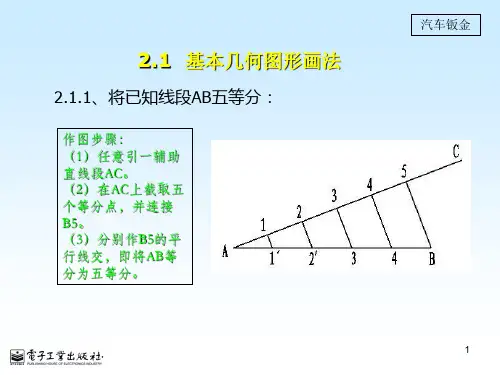

展开放样

2、放样的一般步骤：
读图——准备放样工量具——选择放样基准——放样操作
放样工具：
钢尺、中心冲、划线平板、直角尺、划针、锤子、划针盘、圆规
5
汽车钣金
（3）选择放样基准：
基准一般应选在构件的对称平面、底面、重要端面以及回转体轴线上。
6
汽车钣金
（4）、放样划线的基本操作：（5）、放样划线时的注意事项：（6）、放样操作的步骤：
t 2
t 2
＝（ d - ） 180 L 2
图2.40 圆锥管放样展开时的板厚度处理
48
汽车钣金
2.7
简单几何形体的展开计算
2.7.1 正圆柱管的展开计算
以中心层作为计算依据。正圆柱管展开后为一矩形。正圆柱中心展开圆周长
L D t d t d1
展开后表面积（mm2）；
32
汽车钣金
1.求形体表面上点的投影（1）用素线法求形体表面点的投影
原理：设想圆锥面是由许多素线所组成的，圆锥面上任一点必然在过该点的素线上。只要求出该点的素线投影，即可求出该点的投影。
图2.27 用素线法求圆柱、圆锥表面点的投影 33
汽车钣金
1.求形体表面上点的投影（2）用纬线法求形体表面点的投影
30
汽车钣金
2.4.4 基本知识：
相贯体的展开
由两个或两个以上形体组合而成的构件称为相贯体。其表面的交线称为相贯线。对于相贯体构件的展开而言，关键就是相贯线的求法。常见的相贯线求法有直线型相贯线法、素线法、纬线法、辅助平面法等。
31
汽车钣金
2.4.4
相贯体的展开
1.求形体表面上点的投影（1）用素线法求形体表面点的投影（2）用纬线法求形体表面点的投影（3）用辅助平面法求形体表面点的投影 2. 求形体相贯线（1）直线型相贯线（2）用素线法求圆锥面直交圆柱面的相贯线及展开图（3）用纬线法求圆柱面侧面直交正圆锥面的相贯线及其展开图（4）用辅助平面法求两圆柱正交的相贯线并作其表面展开图

钣金展开放样技术

传统钣金展开放样主要依赖手工操作，受人为因素影响较大，导致误差难以控制。
效率低下
手工放样过程繁琐，耗时较长，难以满足现代生产的高效要求。
对工人技能要求高
传统方法需要工人具备较高的技能和经验，培训成本高且周期长。
现代科技融合应用探讨
计算机辅助设计（CAD）技术应用
01
利用CAD软件进行钣金件的三维建模和自动展开，提
行业前沿动态关注
01
数字化放样技术
关注数字化放样技术的发展趋势，了解其在提高放样精度和效率方面的
优势。
02
自动化与智能化技术应用
关注自动化与智能化技术在钣金展开放样中的应用，如机器学习、深度
学习等算法在放样过程中的优化。
03
新材料与新工艺对放样的影响
关注新材料和新工艺对钣金展开放样的影响，了解其对放样方法和精度
计算方法
常用的钣金展开计算方法有作图法、计算法和软件辅助法等。其中，作图法适用于简单形状的钣金件，计算法适用于规则形状的钣金件，而软件辅助法适用于复杂形状的钣金件。
放样操作技巧与规范
操作技巧
在进行钣金放样时，需要掌握正确的划线、剪切、折弯和校对等技巧。例如，划线时要使用专用划线工具，确保线条清晰、准确；剪切时要使用合适的剪切工具，保证切口平整、无毛刺。
钣金展开放样技术
目录
• 钣金展开放样技术概述 • 钣金展开放样技术基础知识 • 钣金展开放样技术实践应用 • 钣金展开放样技术优化与创新 • 钣金展开放样技术质量保证与安全防范 • 总结回顾
定义与原理
定义
钣金展开放样技术是一种将三维曲面构件展开为二维平面图形的工艺方法，用于指导钣金件的加工和制造。
的新要求。

机械基础知识

机械常识500问1：金属结构的主要形式有哪些？答：有框架结构、容器结构、箱体结构、一般构件结构。

２：铆工操作按工序性质可分为几部分？答：分为备料、放样、加工成型、装配连接。

３：金属结构的连接方法有哪几种？答：有铆接、焊接、铆焊混合联接、螺栓联接。

４：在机械制造业中铆工属于（热加工类）。

５：什么叫热加工？答：金属材料全部或局部加热加工成型。

６：珩架结构是以什么为主体制造的结构？答：是以型材为主体。

７：容器结构是以什么为主体制造的结构？答：是以板材为主体。

８：箱体结构和一般结构是以（板材）和（型材）混合制造的结构。

９：备料是指（原材料）和（零件坯料）的准备。

１０：钢板和型材在（运输、吊放、储存）的过程中可造成变形。

１１：钢材的变形会影响零件的（吊运、下料、气割）等工序的正常进行。

１２：零件在加工过程中产生的变形如不进行矫正，则会影响结构的（正确装配）崐１1３：焊接产生的变形会降低装配的（精度），使钢结构内部产生附加应力，影响（构件的强度）。

１４：扁钢的变形有（弯曲、扭曲、弯扭复合变形）。

１５：多辊矫正机根据轴辊的排列形式和调节辊的位置可分为哪几种？答：可分为上下辊列平行矫正机、上下辊倾斜矫正机。

１６：火焰校正的加热方式有哪些？答：有点状、线状、三角形加热。

１７：火焰矫正的效果由什么因素决定？答：由加热的位置和加热温度决定。

１８：矫正的方法有哪些？答：机械校正、手工矫正、火焰矫正、高频热度铰正。

１９：什么是制作金属结构的第一道工序？答：放样和号料是制作金属结构的第一道工序。

２０：放样与号料对产品的影响有哪些？答：它将直接影响产品质量对生产周期及成本都有直接影响。

２１：放样常用的量具有什么？答：有木折尺、直尺、钢卷尺、钢板尺等。

２２：放样常用的工具有什么？答：有划规、地规、样冲、划针、小手锤。

２３：实尺放样的程序是什么？答：程序是线型放样、结构放样、展开放样。

２４：展开放样的内容有什么？答：有板厚处理、展开作图、制作号料样板。

冷作工、铆工、钣金展开放样入门与精通第七章综合相贯件展开实例与精通

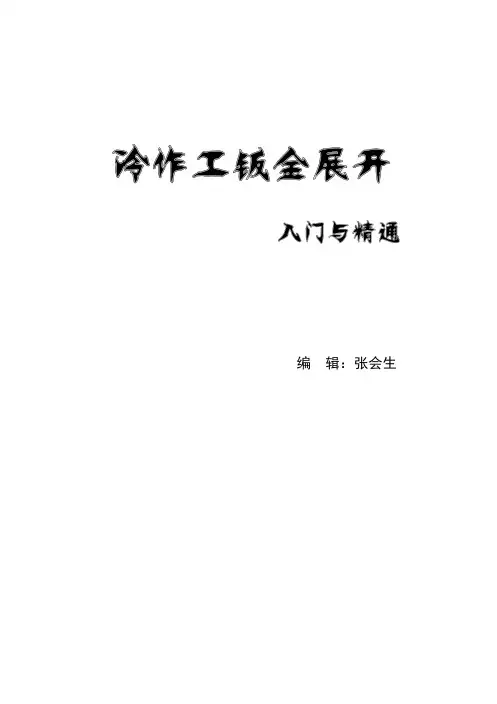

冷作工钣金展开入门与精通编辑：张会生前言随着钢结构工程的不断发展，本着以生产实际出发，全面、通俗易懂且实用的原则，本书从冷作工钣金展开的基础知识讲起，搜集整理了200余例的作图及计算展开方法的实例，以简练明了的文字说明和清晰的图面步骤，图文并茂、由浅入深、循序渐进地讲解了有关冷作钣金展开放样的各种作图方法及展开步骤。

使广大工人朋友们在学习中通俗易懂，快速提升自身的操作技能水平，并通过不断努力，熟练地掌握各种展开方法及操作技巧。

本书内容覆盖面广扩，书中涉及到冷作钣金展开从入门到初级、中级、高级、技师、高级技师等各个级别的各种展开实例，系统全面地讲解了冷作钣金展开放样的各种方法及技巧。

本书共分为七个章节，具体内容包含：常用几何作图基础知识、有关展开放样的基础知识、平行线法展开放样的方法与实例、放射线法展开放样的方法与实例、三角线法展开放样的方法与实例、不可展曲面的近似展开法与实例、以及各种相贯件的综合展开实例与精通等内容。

限于编者的水平和经验，难免有疏漏和错讹之处，恳请读者批评指正，提出宝贵意见。

编者目录第七章综合展开实例与精通 (1)7-1等径直交三通补料管(I) (1)7-2等径直交三通补料管(II) (2)7-4等径斜交三通补料管 (4)7-5异径直交三通补料管 (5)7-6一般位置二节圆弯管 (6)7-7等径四节蛇形圆弯管 (7)7-8圆管正交圆锥的展开 (9)7-9圆管偏心平交圆锥 (11)7-10圆锥管斜交圆管三通 (13)7-11V形斜渐缩三通管 (15)7-12斜圆锥四通 (17)7-13天圆地方裤形三通 (19)7-14圆方四通连接管 (22)7-15圆管水平斜交方锥管的制作 (24)7-16矩形管斜交斜圆锥管 (29)7-17倒圆锥管斜插正圆锥管三通 (34)7-18方锥管斜插正圆锥管 (37)7-19斜四棱锥斜交圆锥三通 (40)7-20斜圆锥与方锥台相交三通 (43)7-21圆管平交天圆地方连接管 (47)7-22圆口管与天方地圆偏心管斜交 (52)7-23圆锥螺旋绞龙1 (56)7-24圆锥螺旋绞龙2 (58)7-25方顶矩形底S形弯管 (60)7-26矩形口扭转90°偏心弧形连接管 (62)7-27异形风道 (64)7-28拱形顶和底漏斗 (68)第七章综合展开实例与精通第一章至第六章已将各种展开方法做了系统的介绍，并对典型结构的展开做了详细的讲解。

展开放样斜切圆管的展开讲解

素线
2、放射线展开法（正圆锥面、正棱锥面的展开）
? 展开时将锥面看作由汇交锥顶的一系列素线和底线组成，素线和底线锥面分成若干个小三角形，每个三角形作为一个平面，将各个三角形依次画在平面上，即得到构件的展开图。该展开方法为放射线展开法，此法适用于素线或素线延长线汇交于一点的构件。
3、三角形法
二、展开放样方法
? 冷作钣金工件的形状各种各样，无论何种种形状的表面，一般将其分成若干基本几何体，然后再展开，展开放样的方法有平行法、放射线法、三角形法三种。
1、平行法展开放样
（圆柱、棱柱面的展开）
? 展开时将工件的表面看作由无数条相互平行的素线组成，取两条相邻素线及其两端线所围成的小面积作为平面，将每个小平面的真实大小依次画在平面上，即得到构件的展开图。该展开方法为平行线展开法，此法适用于素线相互平行的构件展开（如：上斜口圆管、上斜口四棱管、圆柱面等）。
生撕裂或皱折，这种表面称为可展表面，如圆柱体、多边平面立体、锥体，它们的素线均为直线，相邻两条素线构成一个平面或单向弯曲的曲面，因而能全部平整地摊在一个平面上，所以说是可展的。
? 相反则为不可展面，如球体和环，球和环的素线均为曲线，而另一方向又是弯曲的，即双向弯曲，所以无法平整地摊在一个平面上，所以它们是不可展的。
前言
? 放样是冷作钣金工产品制造中的重要一环，一般冷作钣金结构的形状和尺寸较大，其设计的图样是按一定比例缩小绘制，但在实际制造中必须确定每个零件或构件的形状和尺寸，以作为制造和装配的依据，这就需要通过放样才能解决。
? 放样是按1：1的比例（或一定的比例）在放样台上画出构件的轮廓，准确地定出其尺寸，作为制造样板、加工和装配的依据，这一过程称为放样。

展开图原理以及展开方法

第一节展开原理1.展开放样的基本思路1) 什么是展开放样所谓展开，实际是把一个封闭的空间曲面沿一条特定的线切开后铺平成一个同样封闭的平面图形。

它的逆过程，即把平面图形作成空间曲面，通常叫成形过程。

实际生产工作中，往往是先设计空间曲面后再制作该曲面，而这个曲面的制造材料大都是平面板料。

因此，用平板做曲面，先要求得相应的平面图形，即根据曲面的设计参数把平面坯料的图样画出来。

这一工艺过程就叫展开放样。

实际工作中，有人把它简称为展开，也有人把它简称为放样，本书中采用前者的说法。

2) 展开的基本思路----换面逼近图2-1-0 换面逼近示意图如图2-1-0，我们按预先设定的经纬网络把曲面网格化，并在曲面上任取其一个四角面元abc d（A、B、C、D为其四个顶点，a、b、c、d为其四条边界弧线）。

连接它的四个顶点A、B、C、D和对角点B、C，将得到一个与四角面元abcd对应的四边形ABCD以及组成四边形ABCD的两个平面三角形△ABC和△BCD。

为了简化我们的研究，我们以三角形△ABC和△BCD代替对应的四角面元abcd，其中直线段AB、AC、CD、DB与a、b、c、d四条弧线分别对应。

对所有的网格都做同样的替代处理，我们就可以得到一个与曲面贴近的，由众多三角平面元构成的多棱面。

多棱面与原曲面当然会存在差别，但是，只要网格数目足够多，他们的误差可以足够小，小到我们允许的公差范围内。

把曲面换成与之相近、由小平面组成的多棱面，再用多棱面的展开图去近似替代该曲面的理论展开图，这就是换面逼近的基本思路。

多棱面的展开是容易的，只要在同一平面上把这些小平面元按相邻位置和共用边逐个画出来就得到了多棱面的展开图。

需要指出的是，如何网格化是个中关键，这一部分将在讲展开方法时详细介绍。

以上讲的是三角平面元替换，其实我们也可以采用其他形状的小平面来换面逼近。

如梯形、六边形等等。

更进一步，我们还可以用简单曲面，如圆柱面、正锥面等来作类似的替换。

冷作工工艺学第五版电子课件第三章展开放样基础知识

§3—3 相贯线
任何相交形体的相贯线都具有如下性质。（1）相贯线是相交两形体表面的共有线，也是相交两形体表面的分界线。（2）由于形体都有一定的范围，因此相贯线都是封闭的。根据相贯线的性质可知，求相贯线的实质，就是在相交两形体表面找出一定数量的共有点，将这些共有点依次连接起来，即得到所求相贯线。求相贯线的方法，主要有辅助平面法、辅助球面法和素线法。§3—1 Nhomakorabea求线段实长
（2）空间曲线。空间曲线又称翘曲线，这种曲线上各点不在同一平面上，它的各面投影均不反映实长。
注意：只有根据线段的两面或三面投影，才能对其投影是否反映实长做出正确的判断。因此，在进行构件的展开时，首先需要一一对应地找出构件上各线段的投影，以确定非实长线段。
§3—1 求线段实长
§3—1 求线段实长
当曲线为平面曲线，又垂直于投影面时，更可直接应用换面法求出其实长，而不必分段。
第三章展开放样基础知识
§3—2 截交线
§3—2 截交线
平面与立体表面相交，可以看作立体表面被平面截割。截割立体的平面P称为截平面，截平面与立体表面的交线ⅠⅡⅢ称为截交线。
展开技术中研究平面与立体表面相交的目的就是求截交线，因为能否准确求出平面与不同立体表面相交而形成的截交线，将直接影响构件形状及构件展开图的正确性。
三、素线法研究形体相交问题时，若两相交形体中有一个为柱（管）体，则因其表面可以获得有积聚性的投影，而表面相贯线又必积聚其中，故这类相交形体的相贯线一定有一面投影为已知。在这种情况下，可以由相贯线已知的投影，通过用素线在形体表面定点的方法，求出相贯线的未知投影，这种求相贯线的方法称为素线法。
§3—1 求线段实长
3. 一般位置直线正投影中，与三个投影面均倾斜的线段称为一般位置直线。一般位置直线在三个投影面上的投影均不反映实长。

管道工国家职业标准

（二）锅炉配管与泵类及配管安装 l.能够安装快装锅炉和全部配管并作吹洗、试压和试运行
2.能够进行设备重量在0.5t以下泵类及泵管路安装，并能排除试运行的一般障碍 1.快装锅炉的基本构造和锅炉配管安装知识
2.离心泵的构造分类、原理分类、型号、安装、试运行及故障排除方法
（三）测量仪表及管路安装 1.能够进行温度计、流量计等测量仪表的安装
1.8.6 鉴定场所设备
理论知识考试场所为标准教室；技能操作考核场所应为具备满足鉴定需要的工具和设备的场所。
2. 基本要求
2.1 职业道德
2.1.1 职业道德基本知识
2.1.2 职业守则
（1）热爱工作，忠于职守。
（2）遵章守纪，团结互助。
（四）管材、附件准备能够完成各类管材、管件、阀门、器具安装前质量检查的准备工作外观质量标准
（五）管道除锈、脱脂能够对金属管进行除锈、脱脂管道除锈质量等级标准
二、
预制管道预制 1.能够进行管道量尺和下料
2.能够进行管道的调直和整圆 1.量尺基准、读尺测绘、比量下料的知识
（3）连续从事本职业工作6年以上。
（4）取得经劳动保障行政部门审核认定的、以中级技能为培养目标的中等以上职业学校本职业(专业)毕业证书。
——高级（具备以下条件之一者）
（1）取得本职业中级职业资格证书后，连续从事本职业工作3年以上，经本职业高级正规培训达规定标准学时数，并取得毕（结）业证书。
1.7.3 培训场地设备
标准教室及具有必要设备的技能训练场所。
1.8 鉴定要求
1.8.1 适用对象从事或准备从事本职业的人员。
1.8.2 申报条件
——初级（具备以下条件之一者）

冷作工、铆工、钣金展开放样入门与精通第二章展开放样

前言
冷作工钣金展开放样技术是冷作工必备的基本技能之一，也是冷作钣金制造过程中最重要的环节。本课程共分为七个章节，内容包含有常用几何作图基础知识、展开放样基础知识、平行线展开放样法、放射线展开放样法、三角形展开放样法、不可展曲面近似展开法等 , 涉及到冷作工从初级、中级、高级到技师等各个阶段的知识，图文并茂、由浅入深、通俗易懂地使工友们能够快速提升自身的操作技能水平，并通过不断努力，熟练地掌握各种展开方法及技巧。
ZHS
作展开图的方法通常有作图法和计算法两种，其中作图法包含：平行线展开法、放射线展开法、三角形展开法。这三种方法的共同特点如图2-1所示：先按立体表面的性质，用直素线把待展表面分割成许多小平面，用这些小平面去逼近立体表面；然后求出这些小平面的实形，并依次画在平面上，从而构成立体表面的展开图。这一过程可以形象的比喻为“化整为零”和“积零为整”。但是随着计算机技术的发展和计算机的广泛应用，计算法作展开在工厂的应用也日益增多。
Z
侧面正面
V
V
主视图
W
V
主视图左视图
水平面
X
俯视图俯视图
Y
H
H
a
b
图2-3 三视图的形成
c
ZHS
如图2-3a所示，首先将垫块由前向后向正立投影面（简称正面，用V 表示）投射，在正面上得到一个视图，称为主视图；然后再加一个与正面垂直的水平投影面（简称水平面，用H表示），并由垫块的上方向下投射，在水平面上得到第二个视图，称为俯视图（如图2-3b)；再加一个与正面和水平面均垂直的侧立投影面（简称侧面，用w表示），从垫块的左方向右投射，在侧面上得到第三个视图，称为左视图（如图2-3c）。显然垫块的三个视图从三个不同方向反映了垫块的形状。三个互相垂直的投影面构成三投影面体系，三个投影面的交线OX 、 OY、OZ称为投影轴，三投影轴交于一点O，称为原点。为了将垫块的三个视图画在一张图纸上，须将三个投影面展开到一个平面上。如图2-4a所示，规定正面不动，将水平面和侧面沿OY轴分开，并将水平面绕OX轴向下旋转90°（随水平面旋转的OY轴用OYH表示）；将侧面绕OZ轴向右旋转 90°（随侧面旋转的OY轴用OYw表示）。旋转后，俯视图在主视图的下方，左视图在主视图的右方（图2-4b）。画三视图时不必画出投影面的边框，去掉边框后得到图2-4c所示的三视图。

[课件]铆工基础知识培训PPT

第五章展开放样
11
铆工基础知识培训
例1.斜口圆管的展开用平行线法作柱体表面的展开。必须画出柱体的两面视图和柱体表面上各平行素线的投影。作法：◆按已知尺寸画出主视图和俯视图。 ◆八等分俯视图圆周，等分点为1.2.3.4.5.…，由各等分点向主视图引素线，与上口线交点为1’.2’.3 .’4 ’.5 ’。 ◆延长主视图的下口线作为展开的基准线，将圆周展开在延长线上得1.2.3.4.5…1各点。通过各分点向上作垂线，与主视图1’～5’上各点向右所引水平线对应交点连成光滑曲线，即得展开图。
铆工基础知识培训
铆工基础知识培训
第一章钢结构的基本知识
2
铆工基础知识培训
3
铆工基础知识培训
4
铆工基础知识培训
第二章钢结构下料
5
铆工基础知识培训
6
铆工基础知识培训
第三章钢材和钢结构的矫正
7
铆工基础知识培训
8
铆工基础知识培训
第四章焊接的基础知识
9
铆工基础知识培训
10
铆工基础知识培训
19
铆工基础知识培训
◆和吊车工的配合要协调一致,手势要规范、准确.◆选择站位要远离物件,且在吊车工容易手到的地方.◆绳索的捆绑和夹具的使用要合理,对于有棱角的地方要加垫,防止绳索硌伤、硌断.◆对于表面质量要求较高的工件和不锈钢工件,要用专用吊具吊装,不得混用.◆对于需要扶持平衡的物件,一定要在确认捆绑和夹持无误后方可进行扶持.选择站位要避开物件可能滑脱和倾倒的方向,严禁站立在被吊物件上找平衡.◆使用磁力吊的场合,要充分考虑到物件滑脱可能造成的损坏,也要充分考虑到磁化对下道工序的影响. 9. 打大锤的注意事项有哪些? 答:操作前,要严格检查锤头安装是否牢固,在操作过程中的间歇时也要随时检查. 发现松动要立即加固,否则,不得使用.◆打大锤时工作的正前方5米范围内不得有其它人员。 10. 钢材变形的原因有哪些? 答:◆钢材在轧制时残余应力引起变形.◆加工过程中,由于应力释放引起变形,或产生新的应力而引起钢材变形.◆运输或存放不当而引起钢材变形.

钣金展开图和焊接图

2．辅助符号
辅助符号及其标注示例
3．补充符号
补充符号及其标注示例
4．指引线
5．焊缝尺寸符号
6．焊接方法及数字代号
常用的焊接方法及数字代号
寸的标注方法
7
．焊缝代号标注示例
任务实施：识读焊接图。
任务检测：
解释下列焊缝符号的含义，写出它们的名称。
序号焊缝符号含义名称
1 2 3 4
知识链接：
一、平行线展开法
平行线展开法适用于棱柱体和圆柱体的表面展开。 1．棱柱体的表面展开
(a)斜四棱柱管
(b)斜四棱柱管的两面投影
(c)斜四棱柱管的表面展开图
2．圆柱体的表面展开
(a)圆柱体
(b)圆柱体的的两面投影
(c)圆柱体的表面展开图
(a)斜口圆筒
(b)斜口圆筒的两面投影
斜口圆筒的表面展开图画法
(c) 三角形法
(d) 四棱锥台管的表面展开图
2．不规则变形接头的表面展开
(a) 上圆下方变形接头的投影图
(b) 上圆下方变形接头的展开图
任务实施：
1．分析机件结构形状 2．绘制机件的展开图
（a）圆柱形管口展开图（c）方形管口的展开图
（b）上圆下方变形接头的展开图
任务检测：
绘制如图所示机件的展开图。
(a) 对接接头
(b)T形接头
(c) 角接接头
(d) 搭接接头
国家标准（GB/T 12212-1990）规定，在图样中一般用焊缝符号表示焊缝，但也可采用图示法表示焊缝。需在图样中简易地绘制焊缝时，可用视图、剖视图或断面图表示。
焊缝画法示例
二、焊缝代号及标注 1．基本符号
常用焊缝的基本符号、图示法及标注方法示例

机械工程师基础知识1000点.doc

Re:机械工程师基础知识1000点机械实用知识问答1000例1：铆工常用的锤有哪几类？答：有手锤，大锤，型锤。

2：铆工常用的凿子有哪几类？答：有扁凿和狭凿两大类。

3：什么叫钢？答：含碳量低于2.11%的铁碳合金叫钢。

4：什么叫高碳钢？答：含碳量大于0.6%的钢叫高碳钢。

5：钢根据用途可分几类？答：可分为结构钢，工具钢和特殊用途刚。

6：钢按其端面形状可分几类？答：可分为板材，管材，型材，线材。

7：钢材变形矫正的基本方法有哪两种？答：有冷作矫正和加热矫正。

8：什么叫装配夹具？答：指在装配过程中用来对零件施加外力，使其获得可靠定位的工艺装备。

9：冷作矫正的基本方法有几类？答：有手工矫正和机械矫正。

10：加热矫正分哪几类？答：分全加热矫正和局部加热矫正。

11：局部加热矫正加热区的形状有几种？答：有点状，线状，三角形三种。

12：角钢变形有哪几种？答：有扭曲，弯曲，角变形三种。

13：槽钢的变形有哪几种？答：有扭曲，弯曲，翼板局部变形。

14：什么叫冷作矫正？答：再常温下进行的矫正叫冷作矫正。

15：分离包括哪几道工序？答：包括落料，冲孔，切口三个工序。

16：什么叫冲压？答：使板料经分离或成形得到制件的过程。

17：冲压有哪些优点？答：产品质量好，生产率高，节约材料，降低成本，易实现自动化。

18：什么叫弯曲成型？答：将坯料弯成所需形状的加工方法。

19：铆接的基本形式有那三种？答：对接，搭接，角接。

20：什么叫铆接？答：利用铆钉将两个或两个以上构件连接为一个整体。

21：常用的铆钉有几种？答：有半圆头，沉头，半沉头，平头，平锥头，扁圆，扁平。

22：铆接的种类有哪几种？答：有强固铆接密固铆接紧密铆接。

23：什么叫装配？答：将各个零件按照一定技术条件联合成构件的过称。

24：装配的三要素是什么？答：定位，支撑，夹紧。

25：金属结构的连接方法有哪几种？答：有焊接，铆接，螺栓连接，铆焊混合连接。

26：防样常用的工具有哪些？答：粉线，石笔，画针，尺子，样冲，手锤。

第二节展开放样的基本要求与方法

第二节展开放样的基本要求与方法1.展开三原则展开三原则是展开时必须遵循的基本要求。

1) 准确精确原则：这里指的是展开方法正确，展开计算准确，求实长精确，展开图作图精确，样板制作精确。

考虑到以后的排料套料、切割下料还可能存在误差，放样工序的精确度要求更高，一般误差≤0.25㎜。

2) 工艺可行原则：放样必须熟悉工艺，工艺上必须通得过才行。

也就是说，大样画得出来还要做的出来，而且要容易做，做起来方便，不能给后续制造添麻烦；中心线、弯曲线、组装线预留线等以后工序所需的都要在样板上标明。

3) 经济实用原则：对一个具体的生产单位而言，理论上正确的并不一定是可操作的，先进的并不一定是可行的，最终的方案一定要根据现有的技术要求、工艺因素、设备条件、外协能力、生产成本、工时工期、人员素质、经费限制等等情况综合考虑，具体问题具体分析，努力找到经济可行，简便快捷、切合实际的经济实用方案，绝不能超现实，脱离现有工艺系统的制造能力。

2.展开三处理展开三处理是实际放样前的技术处理，它根据实际情况，通过作图、分析、计算来确定展开时的关键参数，用以保证制造精度。

1) 板厚处理上面所说的空间曲面是纯数学概念的，没有厚度，但实际中的这种面只存在于有三度尺寸的板面上。

是板料就会有厚度，只不过是厚度有厚有薄而已。

板料成形加工时，板材的厚度对放样有没有影响？答案是肯定的，不可能没有影响；板材的厚度越大，影响越大，而且随着加工工艺的不同，影响也不同。

下面先看两个例子。

⑴我们把L×b×δ的一块钢条弯曲成曲率为R的圆弧条时，发现上面(弧内侧)的长度变短了，下面（弧外侧）的长度变长了。

根据连续原理，其中间一定存在一个既不伸长也不缩短的层面。

这个层面我们叫它中性层。

那么，这个中性层的位置在哪里呢？实践证明，中性层的位置跟加工的工艺和弯曲的程度有关。

如采用一般的弯曲工艺，当R＞8δ时，中性层的位置在板料的中间。

这一客观事实给我们的启示是：如果设计了这样一个圆弧条要我们加工，加工前的展开料长应该按中径上的对应弧段计算。
