空气源热泵独立热水系统原理图 Model (1)

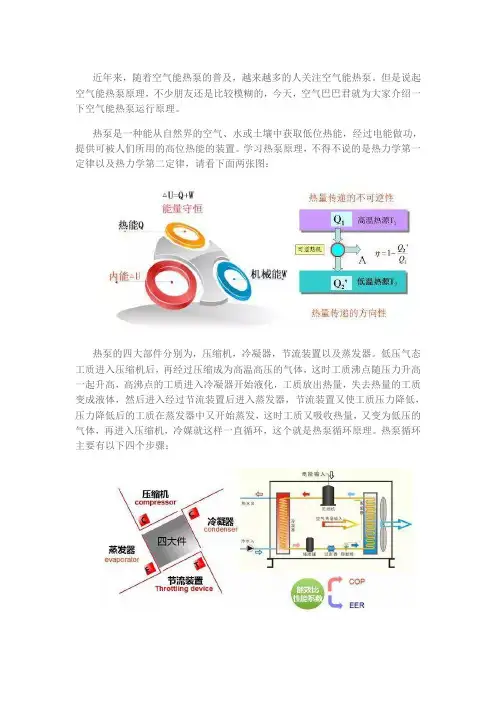

近年来，随着空气能热泵的普及，越来越多的人关注空气能热泵。

但是说起空气能热泵原理，不少朋友还是比较模糊的，今天，空气巴巴君就为大家介绍一下空气能热泵运行原理。

热泵是一种能从自然界的空气、水或土壤中获取低位热能，经过电能做功，提供可被人们所用的高位热能的装置。

学习热泵原理，不得不说的是热力学第一定律以及热力学第二定律，请看下面两张图：
热泵的四大部件分别为，压缩机，冷凝器，节流装置以及蒸发器。

低压气态工质进入压缩机后，再经过压缩成为高温高压的气体，这时工质沸点随压力升高一起升高，高沸点的工质进入冷凝器开始液化，工质放出热量，失去热量的工质变成液体，然后进入经过节流装置后进入蒸发器，节流装置又使工质压力降低，压力降低后的工质在蒸发器中又开始蒸发，这时工质又吸收热量，又变为低压的气体，再进入压缩机，冷媒就这样一直循环，这个就是热泵循环原理。

热泵循环主要有以下四个步骤：
压缩--等熵过程：低温低压—压缩—高温高压气体
冷凝--等压过程：高温高压气体-放热-中温高压液体
节流--等焓过程：中温高压液体-节流-低温低压气液混合物
蒸发--等压过程：低温低压气液混合物-吸热-低温低压气体
总之，空气能热泵用逆卡诺原理，以非常少量的电能，通过吸收空气中大量的低温热能，经过压缩机的压缩变为高温热能，从而加热热水，从而具备了能耗低、效率高、速度快、安全性好、环保，以及能源源不断的供应热水等诸多优点！。

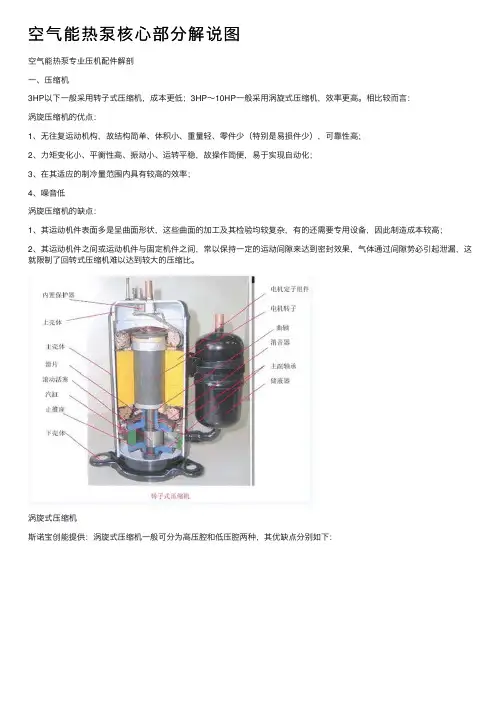

空⽓能热泵核⼼部分解说图空⽓能热泵专业压机配件解剖⼀、压缩机3HP以下⼀般采⽤转⼦式压缩机，成本更低；3HP～10HP⼀般采⽤涡旋式压缩机，效率更⾼。

相⽐较⽽⾔：涡旋压缩机的优点：1、⽆往复运动机构，故结构简单、体积⼩、重量轻、零件少（特别是易损件少），可靠性⾼；2、⼒矩变化⼩、平衡性⾼、振动⼩、运转平稳，故操作简便，易于实现⾃动化；3、在其适应的制冷量范围内具有较⾼的效率；4、噪⾳低涡旋压缩机的缺点：1、其运动机件表⾯多是呈曲⾯形状，这些曲⾯的加⼯及其检验均较复杂，有的还需要专⽤设备，因此制造成本较⾼；2、其运动机件之间或运动机件与固定机件之间，常以保持⼀定的运动间隙来达到密封效果，⽓体通过间隙势必引起泄漏，这就限制了回转式压缩机难以达到较⼤的压缩⽐。

涡旋式压缩机斯诺宝创能提供：涡旋式压缩机⼀般可分为⾼压腔和低压腔两种，其优缺点分别如下：⼆、四通阀四通阀由三个部分组成：先导阀、主阀和电磁线圈。

电磁线圈可以拆卸；先导阀与主阀焊接成⼀体。

⼯作原理为通过电磁线圈电流的通断，来启闭左或右阀塞，从⽽可以⽤左、右⽑细管来控制阀体两侧的压⼒，使阀体中的滑块在压⼒差的作⽤下左右滑动从⽽转换制冷剂的流向，达到制冷或制热的⽬的。

四通阀的⼯作原理的简介:①⽑细管Capillarytube②先导滑阀Pilotslidevalve③压缩弹簧Compressspring④⑤活塞腔Pistonchamber⑥主滑阀Bodyslidevalve当电磁线圈处于断电状态，如图⼀，先导滑阀②在压缩弹簧③驱动下左移，⾼压⽓体进⼊⽑细管①后进⼊活塞腔④，另⼀⽅⾯，活塞腔⑤的⽓体排出，由于活塞两端存在压差，活塞及主滑阀⑥左移，使E、S接管相通，D、C接管相通，于是形成制冷循环。

当电磁线圈处于通电状态，如图⼆，先导滑阀②在电磁线圈产⽣的磁⼒作⽤下克服压缩弹簧③的张⼒⽽右移，⾼压⽓体进⼊⽑细管①后进⼊活塞腔⑤，另⼀⽅⾯，活塞腔④的⽓体排出，由于活塞两端存在压差，活塞及主滑阀⑥右移，使S、C接管相通，D、E接管相通，于是形成制热循环。

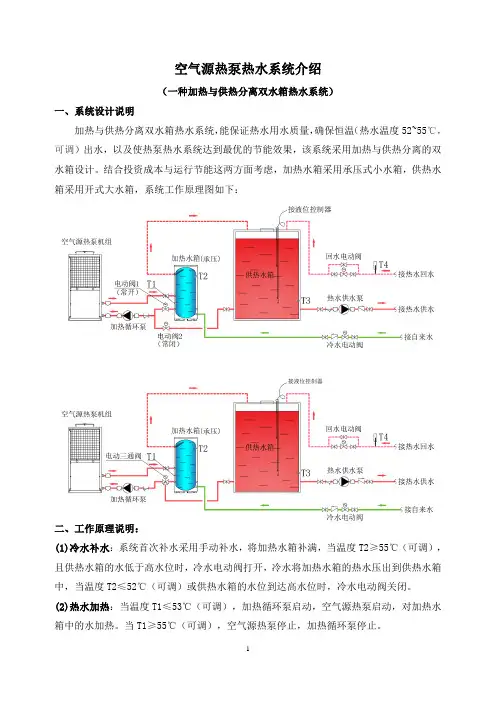

空气源热泵热水系统介绍（一种加热与供热分离双水箱热水系统）一、系统设计说明加热与供热分离双水箱热水系统，能保证热水用水质量，确保恒温（热水温度52~55℃，可调）出水，以及使热泵热水系统达到最优的节能效果，该系统采用加热与供热分离的双水箱设计。

结合投资成本与运行节能这两方面考虑，加热水箱采用承压式小水箱，供热水箱采用开式大水箱，系统工作原理图如下：二、工作原理说明：(1)冷水补水：系统首次补水采用手动补水，将加热水箱补满，当温度T2≥55℃（可调），且供热水箱的水低于高水位时，冷水电动阀打开，冷水将加热水箱的热水压出到供热水箱中，当温度T2≤52℃（可调）或供热水箱的水位到达高水位时，冷水电动阀关闭。

(2)热水加热：当温度T1≤53℃（可调），加热循环泵启动，空气源热泵启动，对加热水箱中的水加热。

当T1≥55℃（可调），空气源热泵停止，加热循环泵停止。

(3)供热水箱恒温：当温度T3≤50℃（可调），且T2≥50℃时，冷水电动阀停止工作，电动阀1关闭，同时电动阀2打开，当供热水箱中的水T3≥55℃（可调）时，电动阀1打开，同时电动阀2关闭，冷水电动阀恢复工作状态。

(4)热水管网恒温：当T4≤50℃（可调），回水电动阀打开，热水供水泵（变频恒压供水泵）工作，将管网的热水打回供热水箱，当T4≥53℃（可调），回水电动阀关闭，热水供水泵（变频恒压供水泵）停止工作（根据工作设定工作压力开停）。

(5)热水供水及供水泵的保护：热水供水压力，应根据实际项目热水使用要求调节供水压力，当热水供水压力没要求时，应设置与当地自来水供水压力一致。

当供热水箱水位低于低水位时，供水泵停止工作。

三、系统应用设计该热水系统可以广泛适用于学校、酒店、工厂宿舍等各个场所的定时与不定时的热水供水系统，每天热水供水量5-100吨范围的热水工程。

(1)对热水用水量小的项目(5-20吨)，可采用单台热泵设计，如下图所示：(2)对热水用水量大的项目(20-100吨)，可采用多台热泵并联的方式设计，如下图所示：四、系统热泵、水箱设计选型(1)空气源热泵设计选型该热水系统，根据项目热水需求，一般设计采用5P、10P、15P、20P的空气源热泵机组，选用单台或多台使用，采用这种系统的设计主要选用以10P、15P为主。

热泵在全国各地、各季节的热效率值是不同的，从2.0到8.0不等，标准工况温度20°时热效比是4左右，在夏季温度最高时35°左右，可达7左右，夏天每吨水耗电量为5-6度（将15°冷水烧到55°），冬季寒冷天气约损耗14-15度电，全年每吨水平均耗电不超过10度。

应该说还是比较低的。

我们以前用的都是燃气热水器，电热水器等对于它们都比较熟悉，下面我介绍下家用空气源热泵：家用空气源热泵同商用空气源热泵原理大部分一样。

在此之前我先详细阐述下热泵原理：首先，热泵的核心部件：压缩机，热量搬运“工具”：冷媒。

空气源热泵热水机一般由压缩机、冷凝器、节流装置、蒸发器、加热水箱及控制等部分组成。

下面，TX们一起来学习下，第一：看图<图一>热泵的制造热水的原理如图一所示，简单解释下：（1）处于低压液态循环冷媒（如氟利昂R22及R417a）经过蒸发器，在蒸发器中冷媒吸收空气当中的热量蒸发，此时冷媒从低温热源处吸收热量变成低温、低压蒸汽进入压缩机；（2）工质经过压缩机压缩、升温后，变成高温、高压的蒸汽排出压缩机；（3）蒸汽进入冷凝器，在冷凝器中将从蒸发器中吸取的热量和压缩机耗功所产生的那部分热量传递给冷水，使其温度提高。

冷媒经过冷凝放热后变成液态；（4）高压液体经过膨胀阀节流降压后，变成低压液体，低压液态冷媒再次进入蒸发器，依此不断地循环工作。

整个工作过程是热量搬运过程，是将低温热源中的热量连续不断的搬运至高温热源（水）中的过程。

传热冷媒是一种特殊的物质，在实际运行当中传热工质的蒸发温度可达－20℃左右，因此即使－5℃的环境温度相对于它来说也是“高温热源”，也能正常吸热。

此外工质的冷凝温度可达75℃，确保产出50～60℃的热水。

以上就是我对热泵原理的解释。

下面在看看家用机，还是请大家看图：<图二>以上的家用机的原理，实际上图二和图一区别甚微，关键是冷媒的走向，冷媒在那里跟水进行换热的问题。

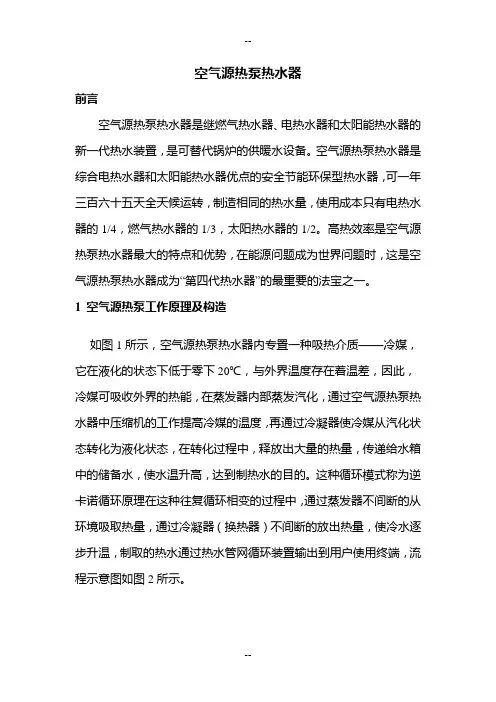

空气源热泵热水器前言空气源热泵热水器是继燃气热水器、电热水器和太阳能热水器的新一代热水装置，是可替代锅炉的供暖水设备。

空气源热泵热水器是综合电热水器和太阳能热水器优点的安全节能环保型热水器，可一年三百六十五天全天候运转，制造相同的热水量，使用成本只有电热水器的1/4，燃气热水器的1/3，太阳热水器的1/2。

高热效率是空气源热泵热水器最大的特点和优势，在能源问题成为世界问题时，这是空气源热泵热水器成为“第四代热水器”的最重要的法宝之一。

1 空气源热泵工作原理及构造如图1所示，空气源热泵热水器内专置一种吸热介质——冷媒，它在液化的状态下低于零下20℃，与外界温度存在着温差，因此，冷媒可吸收外界的热能，在蒸发器内部蒸发汽化，通过空气源热泵热水器中压缩机的工作提高冷媒的温度，再通过冷凝器使冷媒从汽化状态转化为液化状态，在转化过程中，释放出大量的热量，传递给水箱中的储备水，使水温升高，达到制热水的目的。

这种循环模式称为逆卡诺循环原理在这种往复循环相变的过程中，通过蒸发器不间断的从环境吸取热量，通过冷凝器（换热器）不间断的放出热量，使冷水逐步升温，制取的热水通过热水管网循环装置输出到用户使用终端，流程示意图如图2所示。

图1 空气源热泵逆卡诺循环图 2 空气源热泵热水器工作流2 空气源热泵热水机组特点目前市场上空气源热泵热水机组大部分属于技术成熟产品，压缩机一般采用涡旋式或活塞式，也有采用螺杆式的，每台机组一般有单台或两台，一般机组有如下特点：（1）高效节能：其输出能量与输入电能之比即能效比（COP）一般可达到3.0。

以上，而普通电热水锅炉的能效比（COP）不大于0.90，燃气、燃油锅炉的能效比（COP）一般只有0.7 -0.8，燃煤锅炉的能效比（COP）更低一般只0.35-0.65。

(2)安全有保障：加热方式实现了完全的水电分离，从根本上杜绝了普通热水器系统中的易燃、易爆、触电、干烧、煤气中毒等安全隐患。

(3)环保：无废水、废渣、废热、废气排放，不会对大气和环境产生任何污染。

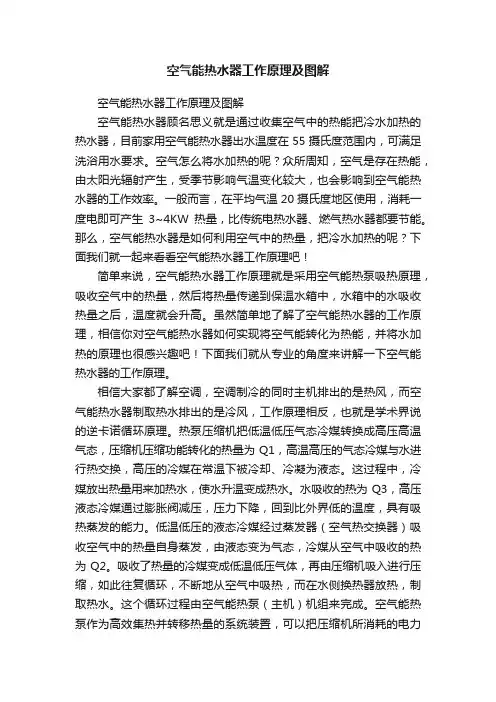

空气能热水器工作原理及图解空气能热水器工作原理及图解空气能热水器顾名思义就是通过收集空气中的热能把冷水加热的热水器，目前家用空气能热水器出水温度在55摄氏度范围内，可满足洗浴用水要求。

空气怎么将水加热的呢？众所周知，空气是存在热能，由太阳光辐射产生，受季节影响气温变化较大，也会影响到空气能热水器的工作效率。

一般而言，在平均气温20摄氏度地区使用，消耗一度电即可产生3~4KW热量，比传统电热水器、燃气热水器都要节能。

那么，空气能热水器是如何利用空气中的热量，把冷水加热的呢？下面我们就一起来看看空气能热水器工作原理吧！简单来说，空气能热水器工作原理就是采用空气能热泵吸热原理，吸收空气中的热量，然后将热量传递到保温水箱中，水箱中的水吸收热量之后，温度就会升高。

虽然简单地了解了空气能热水器的工作原理，相信你对空气能热水器如何实现将空气能转化为热能，并将水加热的原理也很感兴趣吧！下面我们就从专业的角度来讲解一下空气能热水器的工作原理。

相信大家都了解空调，空调制冷的同时主机排出的是热风，而空气能热水器制取热水排出的是冷风，工作原理相反，也就是学术界说的逆卡诺循环原理。

热泵压缩机把低温低压气态冷媒转换成高压高温气态，压缩机压缩功能转化的热量为Q1，高温高压的气态冷媒与水进行热交换，高压的冷媒在常温下被冷却、冷凝为液态。

这过程中，冷媒放出热量用来加热水，使水升温变成热水。

水吸收的热为Q3，高压液态冷媒通过膨胀阀减压，压力下降，回到比外界低的温度，具有吸热蒸发的能力。

低温低压的液态冷媒经过蒸发器（空气热交换器）吸收空气中的热量自身蒸发，由液态变为气态，冷媒从空气中吸收的热为Q2。

吸收了热量的冷媒变成低温低压气体，再由压缩机吸入进行压缩，如此往复循环，不断地从空气中吸热，而在水侧换热器放热，制取热水。

这个循环过程由空气能热泵（主机）机组来完成。

空气能热泵作为高效集热并转移热量的系统装置，可以把压缩机所消耗的电力变为五倍范围内的热能（即Q1+Q2=Q3的道理）。

在生活中，热水器是最常用的家庭电器之一。

它不仅改善了生活条件，也提升了生活的质量。

其中空气能热水器以高效节能深受用户的青睐，所以很多家庭都安装了空气能热水器。

在日常使用中，操作不当或者使用年限过长都会导致热水器出现问题，如果了解它的工作原理，检修的时候也会相对简单。

接下来介绍下空气能热水器的工作原理。

空气能热水器的工作就是将空气中的热能收集起来对冷水加热。

采用的是空气能热泵吸热原理，吸收空气中的热量，然后将热量传递到保温水箱中，水箱中的水吸收热量之后，温度就会升高。

首先，热泵压缩机把低温低压气态冷媒转换成高压高温气态，然后高温高压的气态冷媒与水进行热交换，高压的冷媒就会被常温水冷却、冷凝为液态。

这过程中，冷媒放出热量用来加热水，使水升温变成热水。

高压液态冷媒通过膨胀阀减压，压力下降，回到比外界低的温度，具有吸热蒸发的能力。

低温低压的液态冷媒经过蒸发器（空气热交换器）吸收空气中的热量自身蒸发，由液态变为气态，吸收了热量的冷媒变成低温低压气体，再由压缩机吸入进行压缩，如此往复循环，不断地从空气中吸热，而在水侧换热器放热，制取热水。

以上就是气能热水器的工作原理。

空气能热水器以它独特的制热水原理，达到节能效率高的特点。

相对于电热水器来说，能够最大程度上避免漏电的情况，同时也不会出现燃气热水器燃气泄漏的情况。
