农村户用沼气池建池技术标准

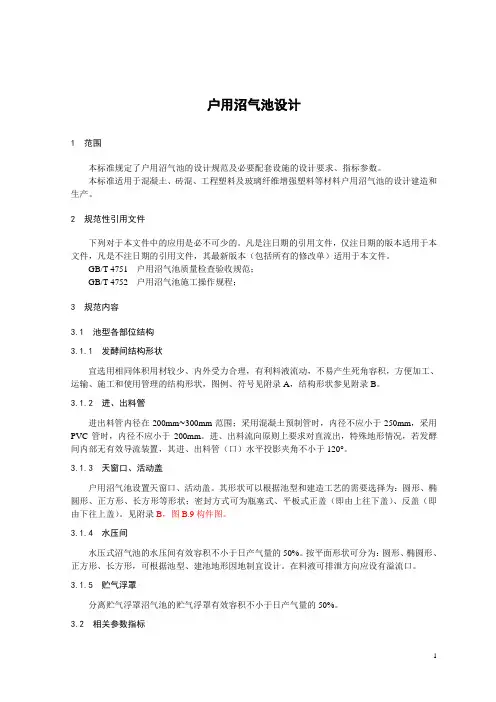

户用沼气池设计1 范围本标准规定了户用沼气池的设计规范及必要配套设施的设计要求、指标参数。

本标准适用于混凝土、砖混、工程塑料及玻璃纤维增强塑料等材料户用沼气池的设计建造和生产。

2 规范性引用文件下列对于本文件中的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 4751户用沼气池质量检查验收规范；GB/T 4752 户用沼气池施工操作规程；3 规范内容3.1 池型各部位结构3.1.1 发酵间结构形状宜选用相同体积用材较少、内外受力合理，有利料液流动，不易产生死角容积，方便加工、运输、施工和使用管理的结构形状，图例、符号见附录A，结构形状参见附录B。

3.1.2 进、出料管进出料管内径在200mm∼300mm范围；采用混凝土预制管时，内径不应小于250mm，采用PVC管时，内径不应小于200mm。

进、出料流向原则上要求对直流出，特殊地形情况，若发酵间内部无有效导流装置，其进、出料管（口）水平投影夹角不小于120°。

3.1.3 天窗口、活动盖户用沼气池设置天窗口、活动盖。

其形状可以根据池型和建造工艺的需要选择为：圆形、椭圆形、正方形、长方形等形状；密封方式可为瓶塞式、平板式正盖（即由上往下盖）、反盖（即由下往上盖）。

见附录B，图B.9构件图。

3.1.4 水压间水压式沼气池的水压间有效容积不小于日产气量的50%。

按平面形状可分为：圆形、椭圆形、正方形、长方形，可根据池型、建池地形因地制宜设计。

在料液可排泄方向应设有溢流口。

3.1.5 贮气浮罩分离贮气浮罩沼气池的贮气浮罩有效容积不小于日产气量的50%。

3.2 相关参数指标3.2.1 单位有效池容日产气量当满足发酵工艺要求和正常使用管理的条件下，每立方米池容日产气量南方不小于0.2m³。

北方及高寒地区不小于0.15m³。

3.2.2 气密性水压式沼气池池内设计最大贮气气压为12kPa；分离贮气浮罩沼气池池内设计，最大贮气气压为6kPa。

农村户用沼气池的规划、放线、浇注技术要点一、沼气池的规划、放线农村户用沼气池的规划应坚持“安全卫生、美观协调、经济实用、便于综合利用”的基本原则。

同时要做到“一池三改”相互设计合理，有条件的要兼顾“四位一体”模式。

1、建池地点的选择沼气池与厨房的距离一般在25米以内为宜，建池地点尽量选择在背风向阳、土质坚硬、地下水位低、出料方便和周围无遮阳物的地方。

尽可能远离大树、公路、通讯和电力设备以及地基条件不好的位臵。

2、放线平面放线是在以确定的建池地点上放出沼气池开挖土模的灰线，是以后施工的依据。

因此放线直接关系到沼气池建设和“三改”的合理布局。

把好放线关非常重要。

（1）平整场地。

在庭院内选定沼气池建设区域（后），清理杂物，平整好场地，确定开挖的基准点。

（2）确定厕所位臵。

厕所位臵尽可能放在庭院死角位臵。

这样既文明雅观又不影响农户暖圈大小延伸，既节约又合理。

（3）确定暖圈方向和位臵。

暖圈方向避开座南朝北（南圈），根据饲养量的多少，确定暖圈四墙位臵（正负0位臵）。

（4）确定沼气池中心位臵及水压间，根据施工设计图纸，在地面上确定沼气池中心位臵，画定进、出料间平面、发酵池平面、水压间平面三者的外框灰线要求水压间与进料口中心夹角不大于90度，且三者在同一平面上。

另需要说明的是我县每年都会遇到暖圈已完成的项目村，因此在圈内放线要注意以下几点：①必须在圈外先确定厕所位臵。

②尽可能使发酵池向厕所一边墙体靠拢，达到圈厕分离的目的。

③水压间形状可以灵活规划，只要保持压力容积即可。

④如遇到厕所圈外无法修建，需在圈内隔离的情况，也应先确定厕所在圈内的位臵，然后确定沼气池位臵，使厕所隔离后设计合理、不浪费暖圈使用面积。

⑤严禁在圈内设计时把沼气池位臵摆在圈中心，造成厕所既分离不到圈外，又在圈内形成厕所隔离面积大，暖圈使用面积严重浪费的现象发生。

同时要注意暖圈内进出料盖、池盖、水压间盖在同一水平面上，不能出现高低不平。

3、沼气池建设相关技术参数标准在省、市制定的技术标准的基础上，结合我县实际情况和近两年来的实践操作，经过站上认真研究和探讨，对我县今后沼气建设制订出了统一的技术标准。

农村沼气建设技术标准一、设计1.沼气池的设计执行GB/T 4750－2002《户用沼气池标准图集》。

以猪粪为发酵原料的沼气池宜采用点盖式圆筒形，有秸秆或牛粪入池的沼气池宜采用活动盖式圆筒形。

2.主池容积按6m3、8m3、10m3三种规格设计，常年生猪存栏数2－3头的一般设计为6 m3，4－6头的设计为8 m3，7－8头的设计为10m3，超过10头的设计为双池或进行专门设计。

3.沼气池应安装搅拌提料设施和回流装置。

二、布局1.沼气池、厕所、畜禽圈舍”三结合”。

2.改建农房的，厨房、厕所、浴室、畜禽圈舍要用墙体进行隔离，使其功能相对独立，位置相对分开。

其中，厕所、畜禽圈舍的粪便污水必须通过地下管道联通进入沼气池；浴室的污水不能进入沼气池，应专设管道排放室外。

3.沼气池进、出料间中线夹角应大于或等于90°。

三、施工1.放线。

根据沼气池布局原则，选择最佳布局位置，平整好场地。

在平整好的场地上，确定主池中心位置，根据设计图纸，以主池中心为参照点，用石灰在地面上放样出进料口、发酵间、水压间外框线的实际尺寸。

同时在尺寸线外0.8米左右处打下四根定位桩，分别定上钉子以便牵线，两线的交点便是发酵池中心点。

在灰线外打入标高基准桩，确定基准点。

2.开挖。

根据放线尺寸，进行土方开挖。

在开挖时不准在坑沿堆放重物或弃土。

池坑内壁平整，尺寸准确无误，与图纸相同。

3.砖砌施工。

（1）砖外形尺寸必须规整，棱角方正，边角无损。

（2）砌筑前应浇水润湿，润湿程度以将砖坎断后砖心有1.0cm-1.5cm的干心为好。

（3）砌筑时，每块砖的垂直缝内口相互顶紧，外口嵌牢，砖的各面须"下齐砖棱、上齐线，上下两圈砖应错缝，砂浆应饱满。

（4）砌体尺寸符合图纸要求。

4.进料口、出料间及圈梁的施工。

（1）圈梁施工时，应在砌好的池墙上端做好砂浆找平层，然后支模，浇灌混凝土后压实抹光，抹灰宽度不小于20cm，厚度不小于2cm。

（2）进料口标高、出料间尺寸符合图纸要求。

农村家用沼气池设计规范1、范围本标准规定了农村家用沼气池(以下简称沼气池)设计原则要求几何尺寸的确定和结构设计。

本标准适用于砖、水泥为建筑材料，人畜粪便为主要发酵原料的半连续发酵的家用小型(发酵间10m3以内)水压式沼气池设计。

2、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T4750---1984 农村家用水压式沼气池标准图集GBJ 3---88 砌体结构设计规范GBJ9---87 建筑结构荷载规范GBJ10---89 混凝土结构设计规范3 、设计原则3.1 沼气池宜建在畜圈或厕所地表以下，进料间与人、畜粪入口相连通。

3.2 坚持适用、卫生、平面布局合理，外型美观。

3.3 池盖顶端复土厚度不小于200mm。

3.4 强度安全系数K≥2.65。

3.5 正常使用寿命20年以上。

4、设计要求4.1 设计技术参数。

4.1.1 沼气压力。

4.1.1.2 最大工作压力13KPa。

4.1.2 产气率：0.15m3/m3，d；0.2m3/m3，d；0.25m3/m3，d；0.3m3/m3，d。

4.1.3 投料量4.1.3.1 最小投料量按发酵间总容积的50%。

4.1.3.2 最大投料量按发酵间总容积的90%。

4.1.4 贮气量正常贮气量为日产气量的50%。

4.2 工艺流程人畜粪便(青草及农业废物)→进料间→厌氧发酵间→水压(出料)间→农田。

在有条件的地方，可将人粪便和牲畜粪便分两处进料口进入厌氧发酵间。

4.3 形状及平面布局形状及平面布局按GB/T4750选用。

4.3.1 发酵间的形状以圆形为主，受占地面积限制或地下水位较高的，可将发酵间设计成椭球形或单跨拱长方形。

4.3.2 平面布局4.3.2.1 沼气池应有平面布局设计，在征得用户同意后，方可进行施工设计。

4.3.2.2 平面布局应符合下列要求：a)充分利用土地资源，平面布局紧凑；b)厕所与畜圈分设；c)进、出料方便；d)导气管和输气管不被损害；e)进、出料间中线夹角应大于90°，进料间蹲位板面应高于发酵间平面，出料间应低于发酵间平面。

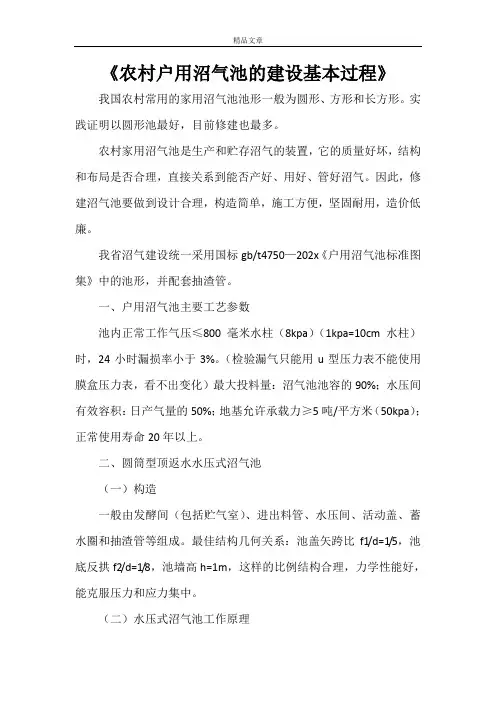

《农村户用沼气池的建设基本过程》我国农村常用的家用沼气池池形一般为圆形、方形和长方形。

实践证明以圆形池最好，目前修建也最多。

农村家用沼气池是生产和贮存沼气的装置，它的质量好坏，结构和布局是否合理，直接关系到能否产好、用好、管好沼气。

因此，修建沼气池要做到设计合理，构造简单，施工方便，坚固耐用，造价低廉。

我省沼气建设统一采用国标gb/t4750—202x《户用沼气池标准图集》中的池形，并配套抽渣管。

一、户用沼气池主要工艺参数池内正常工作气压≤800毫米水柱（8kpa）（1kpa=10cm水柱）时，24小时漏损率小于3%。

（检验漏气只能用u型压力表不能使用膜盒压力表，看不出变化）最大投料量：沼气池池容的90%；水压间有效容积：日产气量的50%；地基允许承载力≥5吨/平方米（50kpa）；正常使用寿命20年以上。

二、圆筒型顶返水水压式沼气池（一）构造一般由发酵间（包括贮气室）、进出料管、水压间、活动盖、蓄水圈和抽渣管等组成。

最佳结构几何关系：池盖矢跨比f1/d=1/5，池底反拱f2/d=1/8，池墙高h=1m，这样的比例结构合理，力学性能好，能克服压力和应力集中。

（二）水压式沼气池工作原理当发酵间产生的沼气逐渐增多时，气压增高，出料间液面和池内液面形成压力差（压力表显示出来），将发酵间的清液压到出料间，直到内外压力平衡为止（气压水）；当用户使用沼气时，池内压力减小，出料间的清液便压回池内以维持新的平衡（水压气），不断地产气和用气，使发酵间和液面不断地升降，始终维持压力平衡的状态。

三、建池规划与选址1、沼气池容积的确定沼气池容积指发酵池净空容积；要根据建池户每日的发酵原料数量，用气量和产气率、用肥数量等因素来确定池容。

在农村，按每人每天平均用气量0.3~0.4立方米，4~5口人的家庭每天煮饭、点灯需用气1.5立方米。

发酵池容积=用气量÷产气率。

广东气温高，每立方米池容产气率0.25立方米以上，4~5口人的家庭建池6~8立方米较适宜，每天投料量约为4~6头中猪的粪便量加上一家人每天的粪尿。

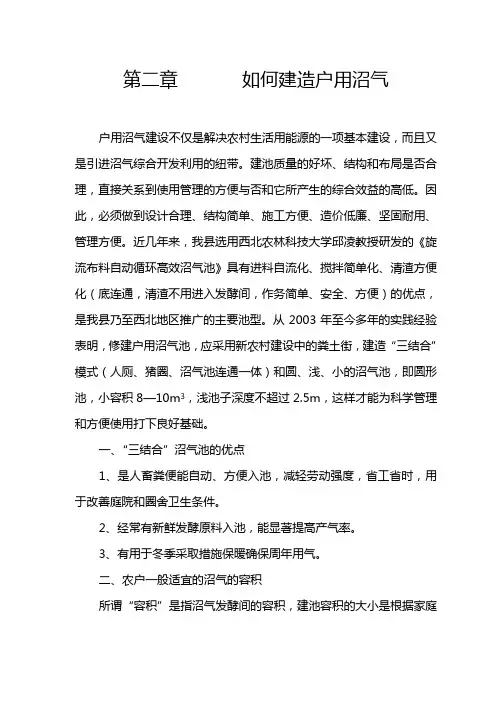

第二章如何建造户用沼气户用沼气建设不仅是解决农村生活用能源的一项基本建设，而且又是引进沼气综合开发利用的纽带。

建池质量的好坏、结构和布局是否合理，直接关系到使用管理的方便与否和它所产生的综合效益的高低。

因此，必须做到设计合理、结构简单、施工方便、造价低廉、坚固耐用、管理方便。

近几年来，我县选用西北农林科技大学邱凌教授研发的《旋流布料自动循环高效沼气池》具有进料自流化、搅拌简单化、清渣方便化（底连通，清渣不用进入发酵间，作务简单、安全、方便）的优点，是我县乃至西北地区推广的主要池型。

从2003年至今多年的实践经验表明，修建户用沼气池，应采用新农村建设中的粪土街，建造“三结合”模式（人厕、猪圈、沼气池连通一体）和圆、浅、小的沼气池，即圆形池，小容积8—10m3，浅池子深度不超过2.5m，这样才能为科学管理和方便使用打下良好基础。

一、“三结合”沼气池的优点1、是人畜粪便能自动、方便入池，减轻劳动强度，省工省时，用于改善庭院和圈舍卫生条件。

2、经常有新鲜发酵原料入池，能显著提高产气率。

3、有用于冬季采取措施保暖确保周年用气。

二、农户一般适宜的沼气的容积所谓“容积”是指沼气发酵间的容积，建池容积的大小是根据家庭人口，用气水平和池容产气率确定的，从各种资料看，一般每户约3—5人，每天人均用气量0.2—0.3 m3。

沼气池在常温下，每立方米有效容积一昼夜的产气率，夏秋季为2.15—0.2m3，冬春季为0.1—0.15m3，一般农户平均日用气量在1m3以上。

根据上述情况，每人平均按2 m3池容积设计规划比较合理，所以项目设计要求的8 m3池容量是标准的、合理的，并要有足量发酵原料和科学管理水平，否则就会出现有气可看，无气可用的不良现象。

三、户用沼气建设所需各建材的数量近年来对户用沼气的建造工艺有两种：一是砖混建池工艺，所需水泥0.8吨左右，砂子2 m3，0.5—1.0cm卵石1 m3砖1300块，直径6mm 的钢筋5kg左右，沼气池密封胶3袋。

农户用沼气建立方案农村户用沼气建设工程，是建设___新农村的重要举措，已列为省、市、县、镇为民办实事项目之一。

为了确保农村户用沼气建设工程的顺利实施，特制定本方案。

建设内容农村户用沼气建设项目，以“一池三改”为基本建设单元，即新建户用沼气池和改圈、改厕、改厨同步建设要求。

（一）新建沼气池：每口容积在8立方米左右，沼气池与猪圈（平均圈养___头猪左右即可满足8立方米沼气所需原料）和厕所相互连通，但必须人、畜分开；可安排少量发酵原料充足的建池户（比如有一定规模的生猪养殖户），扩大建池容积（≤20立方米），增加供气户数（≤___户），以满足部分没有养猪农户的用沼气池需求，但增加的供气农户应按要求进行“三改”。

有条件的地方还可安排少量以稻草、桔杆为主要发酵原料建池的示范户。

沼气池建设和沼气灶具。

输气管道、压力表、脱硫器、灯具等___必须符合相关技术标准和规范。

（范本）（范本）（二）改圈：猪舍与沼气池连通，水泥地面，混凝土预制板圈顶。

（三）改厕：厕所与沼气池相连，内装蹲便器。

（四）改厨：厨房内炉灶、橱柜、水池布局合理，灶台砖垒、台面贴瓷砖，地面水泥硬化。

计划任务与补助标准（一）计划任务：全镇今年计划实施户用沼气建设工程___户，其中大绩___户，林坊村___户。

（二）补助标准：每口沼气池（含“一池三改”）由政府补助___元，其中省级以上财政补助___元，市级财政配套补助___元，县级配套补助___元，不足部分由农户自筹解决。

财政补助款主要用于购置水泥等主要建材、沼气灶具及配件等增大键设备，以及支付技工工资等（沼气灶具及配件由省农业厅___，县农业局统一集中采购镇农技站___发放到农户）。

根据武委发[___]号《___灾后重建家园的工作意见》，对规划___户以上的灾后重建集中安置点建沼气池的，除享受项目补助政策外，民政部门每户增加补助___元。

项目资金的下达县财政设立农村户用沼气建设财务专户，各级财政下拨的农村户用沼气池建设资金，统一集中到每户，根据工程进度情况，下拨到项目乡镇，由镇府按标准直接支付给项目户。
