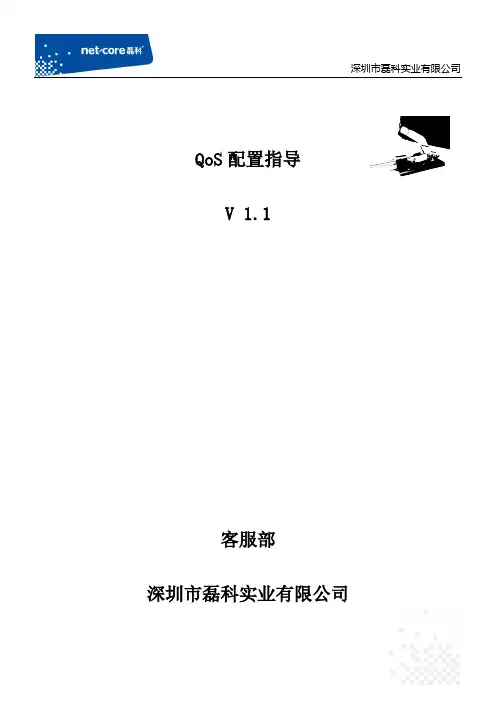

QoS配置指导V 1.1客服部深圳市磊科实业有限公司版本控制目录第1章磊科智能QoS (1)1.1 磊科智能QoS特点 (1)1.1.1应用识别引擎 (1)1.1.2弹性带宽 (1)1.1.3流量突发 (1)1.1.4智能优先 (1)1.1.5带宽保证 (2)1.2 磊科智能QoS配置 (2)1.2.1 NR286系列如何配置 (2)1.2.2 NR285P系列如何配置 (7)第2章常见问题分析 (10)第1章磊科智能QoS1.1磊科智能QoS特点1.1.1应用识别引擎磊科独具内置网络应用数据包特殊值识别引擎，能自动识别不同应用的上网数据包，打上标记并放置在不同的队列（共8个队列），对高队列高优先级的数据包优先转发1.1.2弹性带宽磊科采用独有的智能QoS技术，能精确限制内网个别主机或是个别应用过分占用网络。
并合理将剩余带宽平均分配给需要带宽的主机，确保带宽不浪费。
这里要特别强调一下是：“将剩余的带宽平均分配给需要的主机”，而不是“将总带宽平均分配给所有主机”。
我们假设一种情况，比如10M带宽，2台电脑，平均每人5M，但是一个在下载另一个人在玩游戏，我们知道玩游戏其实不费带宽，下载当然越快越好，平分总带宽就是一种浪费。
1.1.3流量突发智能QoS并不是不限速，限速只是它的一部分功能。
有时候为了使访问更顺畅，流量突发功能允许主机短时间内超过规定的限速，以快速完成访问，释放资源。
1.1.4智能优先磊科智能QoS技术不但限速准确，同时在网络过载或拥塞时，能确保重要业务量不受延迟或丢弃。
同时提供接口允许用户自定义优先转发规则，可以根据实际需求自定义各种优先级。
1.1.5带宽保证QoS只是提供了一种手段，提高转发质量，它并不能提高出口带宽。
然而现实环境更多的情况是“僧多粥少”——内网主机太多，带宽不够。
该功能可以保证某些主机至少拥有一定带宽1.2磊科智能QoS配置1.2.1NR286系列如何配置该配置指南包括但不限于如下型号：NR235W、NR236、NR255-V、NR256、NR266、NR266-E、NR268、NR268-E、NR286、NR286-E、NR288、NR289-E、NRN2600-06/071.2.1.1智能QoS的配置第一步，进入QoS配置界面：点击配置界面左边【QoS】菜单下的【智能QoS】第二步，配置出口带宽：必须准确填写出口带宽。

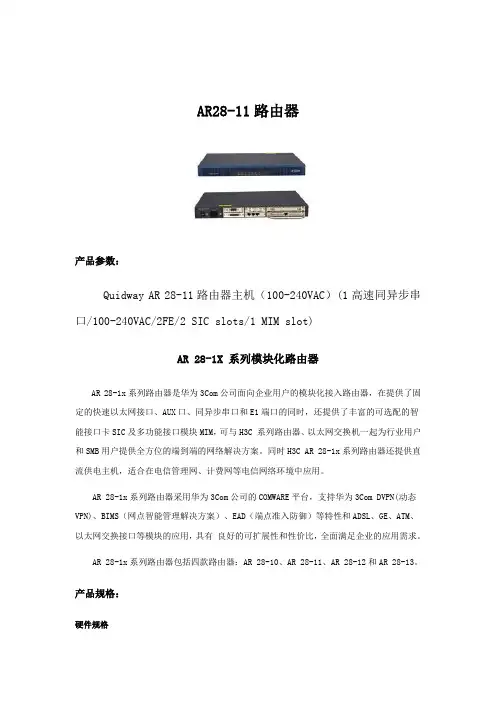

AR28-11路由器
产品参数：
Quidway AR 28-11路由器主机（100-240VAC）(1高速同异步串口/100-240VAC/2FE/2 SIC slots/1 MIM slot)
AR 28-1X 系列模块化路由器
AR 28-1x系列路由器是华为3Com公司面向企业用户的模块化接入路由器，在提供了固定的快速以太网接口、AUX口、同异步串口和E1端口的同时，还提供了丰富的可选配的智能接口卡SIC及多功能接口模块MIM，可与H3C 系列路由器、以太网交换机一起为行业用户和SMB用户提供全方位的端到端的网络解决方案。
同时H3C AR 28-1x系列路由器还提供直流供电主机，适合在电信管理网、计费网等电信网络环境中应用。
AR 28-1x系列路由器采用华为3Com公司的COMWARE平台，支持华为3Com DVPN(动态VPN)、BIMS（网点智能管理解决方案）、EAD（端点准入防御）等特性和ADSL、GE、ATM、以太网交换接口等模块的应用，具有良好的可扩展性和性价比，全面满足企业的应用需求。
AR 28-1x系列路由器包括四款路由器：AR 28-10、AR 28-11、AR 28-12和AR 28-13。
产品规格：
硬件规格
软件规格。

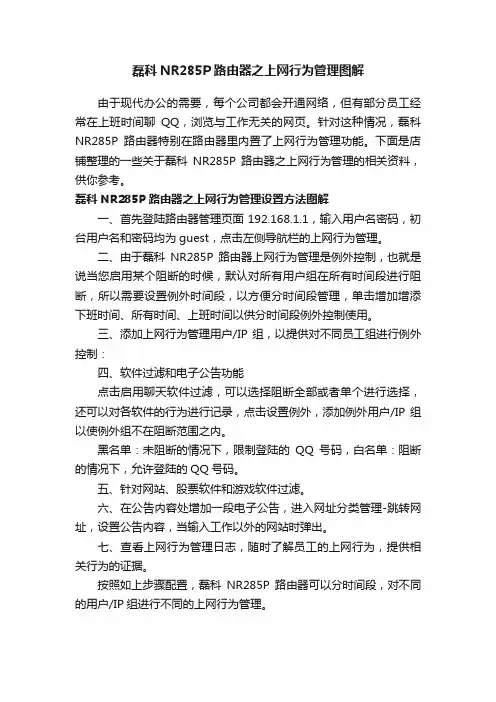

磊科NR285P路由器之上网行为管理图解
由于现代办公的需要，每个公司都会开通网络，但有部分员工经常在上班时间聊QQ，浏览与工作无关的网页。
针对这种情况，磊科NR285P路由器特别在路由器里内置了上网行为管理功能。
下面是店铺整理的一些关于磊科NR285P路由器之上网行为管理的相关资料，供你参考。
磊科NR285P路由器之上网行为管理设置方法图解
一、首先登陆路由器管理页面192.168.1.1，输入用户名密码，初台用户名和密码均为guest，点击左侧导航栏的上网行为管理。
二、由于磊科NR285P路由器上网行为管理是例外控制，也就是说当您启用某个阻断的时候，默认对所有用户组在所有时间段进行阻断，所以需要设置例外时间段，以方便分时间段管理，单击增加增添下班时间、所有时间、上班时间以供分时间段例外控制使用。
三、添加上网行为管理用户/IP组，以提供对不同员工组进行例外控制：
四、软件过滤和电子公告功能
点击启用聊天软件过滤，可以选择阻断全部或者单个进行选择，还可以对各软件的行为进行记录，点击设置例外，添加例外用户/IP组以使例外组不在阻断范围之内。
黑名单：未阻断的情况下，限制登陆的QQ号码，白名单：阻断的情况下，允许登陆的QQ号码。
五、针对网站、股票软件和游戏软件过滤。
六、在公告内容处增加一段电子公告，进入网址分类管理-跳转网址，设置公告内容，当输入工作以外的网站时弹出。
七、查看上网行为管理日志，随时了解员工的上网行为，提供相关行为的证据。
按照如上步骤配置，磊科NR285P路由器可以分时间段，对不同的用户/IP组进行不同的上网行为管理。

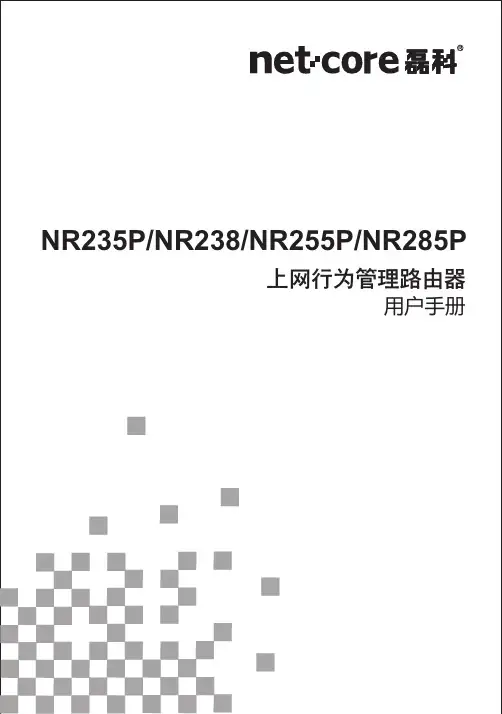

目录1认识宽带路由器 (5)1.1物品清单 (5)1.2安装环境 (5)1.3硬件规格 (5)1.4指示灯说明 (6)1.5接口、按钮说明 (7)2安装路由器 (8)2.1安装流程 (8)2.2开始安装 (8)2.3设置您的计算机 (8)2.3.1设置您的计算机（W indows XP） (9)2.3.2设置您的计算机（W indows Vista/W indows 7） (15)2.4登陆路由器设置界面 (20)3系统状态 (22)3.1系统信息 (22)3.2接口信息 (22)3.3主机监控 (24)3.4日志服务 (25)3.4.1上网行为管理日志 (25)3.4.2系统日志 (26)4网络配置 (27)4.1.1快速配置 (27)4.1.2内网（LAN）配置 (29)4.1.3外网（W AN）配置 (30)4.1.3.1PPPoE用户(ADSL) (31)4.1.3.2动态IP用户(Cable Modem) (33)4.1.3.3静态IP用户设置 (34)4.1.3.4星空极速PPPOE用户 (35)4.1.3.5网通（联通）PPPOE用户 (36)4.1.3.6广电静态IP用户 (37)4.1.3.7河南动态IP用户 (38)4.1.3.8河南PPPOE用户 (38)4.1.3.9黑龙江农垦静态IP用户 (39)4.1.3.10检测路由器是否能上网 (39)4.1.4DHCP服务 (41)4.1.4.1基础配置 (41)4.1.4.2保留地址 (42)4.1.4.3DHCP状态信息 (42)5上网行为管理 (44)5.1时间段 (44)5.2用户/IP组 (45)5.3网址分类管理 (45)5.3.1网址分类管理 (45)5.3.2网址黑白名单 (47)5.4WEB安全管理 (47)5.5代理过滤（仅限NR255P和NR285P） (48)5.6聊天软件过滤 (49)5.6.1聊天软件过滤 (49)5.6.2QQ黑白名单 (49)5.6.3MSN黑白名单 (50)5.6.4QQ登陆记录 (51)5.7股票软件过滤（仅限NR255P和NR285P） (51)5.8游戏过滤（仅限NR255P和NR285P） (52)5.9P2P软件过滤 (53)5.10视频软件过滤 (54)5.11电子公告 (55)5.11.1公告设置 (55)5.11.2公告内容 (57)5.11.3公告日志 (58)6网络安全 (59)6.1攻击防御 (59)6.1.1攻击防御 (59)6.1.2攻击日志 (60)6.2访问控制（ACL访问控制列表） (60)6.3连接限制 (62)6.4IP/MAC绑定 (63)6.4.1IP/MAC绑定（手动/自动） (63)6.4.2ARP监控（一键全部绑定） (64)6.5MAC地址过滤 (65)6.6网络工具（PING、TRACER T） (66)7应用服务 (67)7.1虚拟服务 (67)7.2DMZ (68)7.2.1DMZ (68)7.2.2扩展DMZ (68)7.3UPNP设置 (70)7.3.1UPNP设置 (70)7.4应用网关 (71)7.5FTP私有端口 (72)8QOS (73)8.1主机带宽控制 (73)8.2主机带宽保证 (75)8.3应用优先级 (76)9高级配置 (77)9.1静态路由 (77)9.1.1当前路由表 (77)9.1.2静态路由配置 (77)9.2动态路由 (78)9.3动态域名 (80)9.4域名服务 (83)9.5VLA N配置 (84)9.6时间设置 (85)9.7网络唤醒 (85)10VPN（仅限NR285P） (86)10.1PPTP客户端 (86)10.2L2TP客户端 (89)11系统工具 (90)11.1管理选项 (90)11.1.1用户名密码 (90)11.1.2WEB端口管理（本地端口） (91)11.1.3WEB远程管理 (91)11.2参数备份/导入配置 (92)11.3软件升级 (92)11.4恢复出厂配置 (93)11.5系统重启 (93)12常见问题解答（F AQ） (94)版权声明版权所有©2011，磊科网络，保留所有权利。

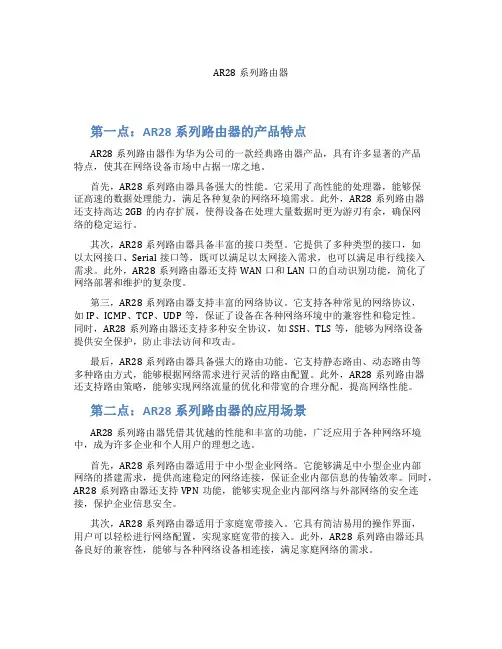

AR28系列路由器第一点：AR28系列路由器的产品特点AR28系列路由器作为华为公司的一款经典路由器产品，具有许多显著的产品特点，使其在网络设备市场中占据一席之地。
首先，AR28系列路由器具备强大的性能。
它采用了高性能的处理器，能够保证高速的数据处理能力，满足各种复杂的网络环境需求。
此外，AR28系列路由器还支持高达2GB的内存扩展，使得设备在处理大量数据时更为游刃有余，确保网络的稳定运行。
其次，AR28系列路由器具备丰富的接口类型。
它提供了多种类型的接口，如以太网接口、Serial接口等，既可以满足以太网接入需求，也可以满足串行线接入需求。
此外，AR28系列路由器还支持WAN口和LAN口的自动识别功能，简化了网络部署和维护的复杂度。
第三，AR28系列路由器支持丰富的网络协议。
它支持各种常见的网络协议，如IP、ICMP、TCP、UDP等，保证了设备在各种网络环境中的兼容性和稳定性。
同时，AR28系列路由器还支持多种安全协议，如SSH、TLS等，能够为网络设备提供安全保护，防止非法访问和攻击。
最后，AR28系列路由器具备强大的路由功能。
它支持静态路由、动态路由等多种路由方式，能够根据网络需求进行灵活的路由配置。
此外，AR28系列路由器还支持路由策略，能够实现网络流量的优化和带宽的合理分配，提高网络性能。
第二点：AR28系列路由器的应用场景AR28系列路由器凭借其优越的性能和丰富的功能，广泛应用于各种网络环境中，成为许多企业和个人用户的理想之选。
首先，AR28系列路由器适用于中小型企业网络。
它能够满足中小型企业内部网络的搭建需求，提供高速稳定的网络连接，保证企业内部信息的传输效率。
同时，AR28系列路由器还支持VPN功能，能够实现企业内部网络与外部网络的安全连接，保护企业信息安全。
其次，AR28系列路由器适用于家庭宽带接入。
它具有简洁易用的操作界面，用户可以轻松进行网络配置，实现家庭宽带的接入。
此外，AR28系列路由器还具备良好的兼容性，能够与各种网络设备相连接，满足家庭网络的需求。

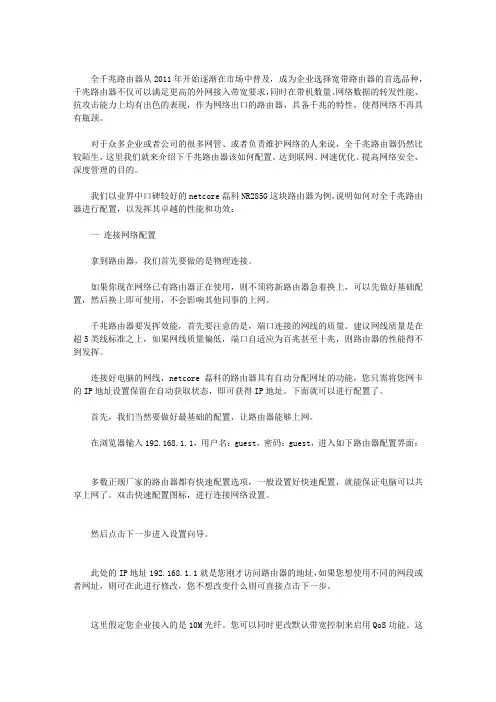

全千兆路由器从2011年开始逐渐在市场中普及，成为企业选择宽带路由器的首选品种，千兆路由器不仅可以满足更高的外网接入带宽要求，同时在带机数量、网络数据的转发性能、抗攻击能力上均有出色的表现，作为网络出口的路由器，具备千兆的特性，使得网络不再具有瓶颈。
对于众多企业或者公司的很多网管、或者负责维护网络的人来说，全千兆路由器仍然比较陌生，这里我们就来介绍下千兆路由器该如何配置，达到联网、网速优化、提高网络安全、深度管理的目的。
我们以业界中口碑较好的netcore磊科NR285G这块路由器为例，说明如何对全千兆路由器进行配置，以发挥其卓越的性能和功效：一连接网络配置拿到路由器，我们首先要做的是物理连接。
如果你现在网络已有路由器正在使用，则不须将新路由器急着换上，可以先做好基础配置，然后换上即可使用，不会影响其他同事的上网。
千兆路由器要发挥效能，首先要注意的是，端口连接的网线的质量。
建议网线质量是在超5类线标准之上，如果网线质量偏低，端口自适应为百兆甚至十兆，则路由器的性能得不到发挥。
连接好电脑的网线，netcore磊科的路由器具有自动分配网址的功能，您只需将您网卡的IP地址设置保留在自动获取状态，即可获得IP地址。
下面就可以进行配置了。
首先，我们当然要做好最基础的配置，让路由器能够上网。
在浏览器输入192.168.1.1，用户名：guest，密码：guest，进入如下路由器配置界面：多数正规厂家的路由器都有快速配置选项，一般设置好快速配置，就能保证电脑可以共享上网了。
双击快速配置图标，进行连接网络设置。
然后点击下一步进入设置向导。
此处的IP地址192.168.1.1就是您刚才访问路由器的地址，如果您想使用不同的网段或者网址，则可在此进行修改，您不想改变什么则可直接点击下一步。
这里假定您企业接入的是10M光纤。
您可以同时更改默认带宽控制来启用QoS功能。
这里假设您公司里面有100台电脑，我们同时设置每台主机的默认带宽分别为100KB/s 与200KB/s。

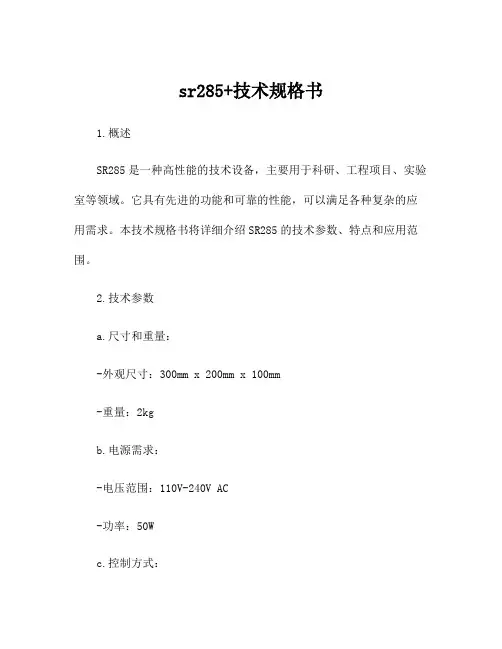

sr285+技术规格书1.概述SR285是一种高性能的技术设备，主要用于科研、工程项目、实验室等领域。
它具有先进的功能和可靠的性能，可以满足各种复杂的应用需求。
本技术规格书将详细介绍SR285的技术参数、特点和应用范围。
2.技术参数a.尺寸和重量：-外观尺寸：300mm x 200mm x 100mm-重量：2kgb.电源需求：-电压范围：110V-240V AC-功率：50Wc.控制方式：-通过触摸屏进行操作和设置d.输入和输出接口：- USB接口：可连接外部存储设备，便于数据传输和存储- HDMI接口：支持高清视频输出e.显示屏：-尺寸：10英寸-分辨率：1920 x 1080f.存储容量：-内存：8GB-存储空间：128GB SSDg.网络连接：-无线网络：支持Wi-Fi 802.11 a/b/g/n/ac-蓝牙：支持蓝牙4.0h.操作系统：-基于Android系统，支持多种应用软件的安装和运行i.传感器：-加速度传感器、陀螺仪和磁力计：用于实时监测设备的运动和定位3.技术特点a.高性能的处理器：SR285搭载了一颗强大的四核处理器，能够处理复杂的计算任务和多媒体数据。
b.多点触控屏幕：SR285配备了一块高分辨率的触摸屏，支持多点触控，提供流畅的操作体验。
c.持久电池寿命：SR285内置了一块高容量的锂电池，可以连续工作数小时，满足用户的长时间使用需求。
d.多种外部接口：SR285提供了丰富的外部接口，可以连接多种设备和传感器，满足各种应用场景的需求。
e.强大的图像处理能力：SR285支持高清视频播放和图像处理，能够满足专业用户对图像质量和处理速度的要求。
4.应用范围SR285广泛应用于科研、工程项目和实验室等领域，具有以下应用场景：a.数据采集和处理：SR285可以连接各种传感器和设备，实时采集和处理数据，为科研和工程项目提供支持。
b.高清图像处理和显示：SR285的高性能处理器和高分辨率显示屏，可以满足专业用户对图像处理和显示的需求。

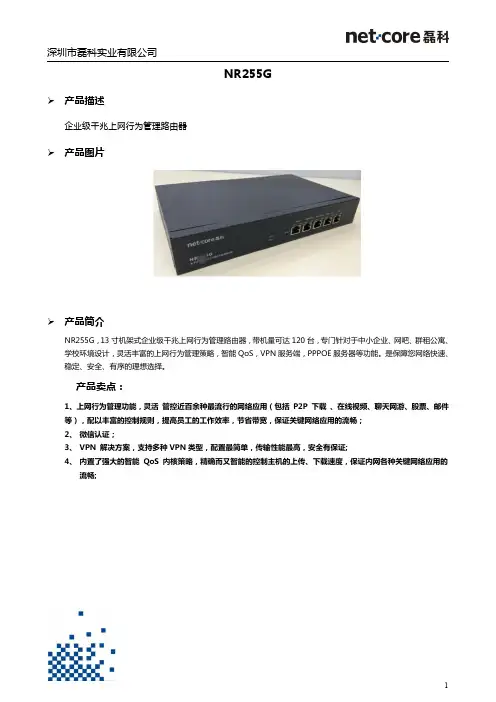

NR255G产品描述企业级千兆上网行为管理路由器产品图片产品简介NR255G，13寸机架式企业级千兆上网行为管理路由器，带机量可达120台，专门针对于中小企业、网吧、群租公寓、学校环境设计，灵活丰富的上网行为管理策略，智能QoS，VPN服务端，PPPOE服务器等功能。
是保障您网络快速、稳定、安全、有序的理想选择。
产品卖点：1、上网行为管理功能，灵活管控近百余种最流行的网络应用（包括P2P下载、在线视频、聊天网游、股票、邮件等），配以丰富的控制规则，提高员工的工作效率，节省带宽，保证关键网络应用的流畅；2、微信认证；3、VPN解决方案，支持多种VPN类型，配置最简单，传输性能最高，安全有保证;4、内置了强大的智能QoS内核策略，精确而又智能的控制主机的上传、下载速度，保证内网各种关键网络应用的流畅;规格参数●标准IEEE802.3，IEEE802.3u，IEEE802.3z，IEEE802.3ab，IEEE802.3x，IEEE802.1x，TCP/IP,DHCP,●CPURTL8198C●端口LAN口：4×10/100/1000M AUTO MDI/MDIX RJ45ports WAN口：1×10/100/1000M AUTO MDI/MDIX RJ45ports●网络介质10BASE-T:3类及以上非屏蔽/屏蔽双绞线（≤100米）100BASE-TX:5类及以上非屏蔽/屏蔽双绞线（≤100米）1000BASE-T:5类及以上非屏蔽/屏蔽双绞线（≤100米）●转发速率10/100/1000Mbps●FLASH16Mbytes SPI●内存256Mbytes DDR3●LED指示灯PWR、CPU、LINK/ACT ●风扇无●外形尺寸（L*W*H）280mm*173mm*44mm ●电源100-240V AC，50/60Hz ●重量 1.868KG●使用环境工作温度：0℃到40℃存储温度：-20℃到70℃工作湿度：10%到90%不凝结存储湿度：5%到90%不凝结软件规格：系统首页快捷方式√状态系统信息(ver,cpu,etc.)√接口信息(lan+wan)√线路面板实时显示√主机监控主机监控显示最大条目512主机分析√主机黑白名单设置最大条目512（256＋256）用户信息PPPoE用户状态显示最大条目250 PPTP用户状态显示最大条目100 L2TP用户状态显示最大条目60日志服务行为管理日志显示最大条目1400系统日志显示最大条目512攻击日志显示X DDoS监控信息显示最大条目512网页日志显示最大条目256日志发至邮箱X 日志服务器配置X网络工具Ping√Traceroute√Telnet X接口设置10M/100M/1000M√抓包设置√外网接入配置WAN口配置PPPoE√PPPoE主机名√动态IP√静态IP√工作模式选择√802.1x客户端X 网络尖兵X MAC地址克隆√WAN接口模式√线路通断检测√WAN定时断开√多WAN配置WAN口数量默认2个可变WAN1～4个负载策略√内网接入配置LAN口配置次IP设置最多3个服务器地址池√多个DHCP池默认4个，最大20个，每个最多6条规则DHCP地址保留设置最大条目512DHCP状态信息显示最大条目512DHCP服务器√option82设置最大条目256DHCP自动绑定√DNS代理√IP/MAC自绑定√option43√WINS服务器X PPPOE服务器PPPOE服务器√PPPoE账户数设置最大条目500PPPoE接入数量限制最大条目250PPPoE状态显示最大条目250 PPPoE统计显示最大条目500WEB认证WEB认证规则设置最大条目10 WEB认证页面配置√WEB账户设置最大条目500 WEB认证主机数限制最大条目512 WEB认证统计最大条目500接入方式管控MAC地址未绑定主机上网/WEB认证主机上网√MAC地址绑定主机上网√PPPOE拨号主机上网√PPTP拨号的主机上网√L2TP拨号的主机上网√时间/用户组时间段设置最大条目30用户/IP组最大条目30，每条最多10个IP规则上网行为管理网址分类管理网址分类管理√综合门户X休闲娱乐X新闻资讯X聊天交友X网络游戏X电子购物X论坛博客X证券基金X电子邮件X网上银行X其他X 网址黑白名单√阻断重定向√WEB安全管理√禁止网页提交X 文件扩展类型过滤X URL关键字过滤X 代理过滤√Socket4√Socket5√HTTP√聊天软件聊天软件过滤√QQ√微信X阿里旺旺√QQ登录记录√股票软件过滤√大智慧√同花顺√游戏过滤XQQ游戏联众世界X 浩方边锋游戏X 搜狐游戏魔兽世界X 劲舞团泡泡卡丁车X魔域诛仙X 征途完美世界X 奇迹世界大话西游X 剑侠天龙八部X 热血传奇热血江湖X 泡泡堂开心网X QQ农场娱乐棋牌X 亲朋棋牌中国游戏中心X 游戏茶苑金游X 263游戏vs X 彩虹岛烽火之旅X 武林外传梦幻西游X 永恒之塔三国杀X P2P软件过滤X BT下载√迅雷√视频软件过滤X PPLIVE XQQLIVE X迅雷看看√土豆视频√皮皮影视X风行√PPStream X搜狐TV√优酷√暴风影音√Foxmail邮件监控X 电子公告数量设置最大条目30网络安全安全防御X攻击防御√IP/MAC绑定IP/MAC绑定设置最大条目512ARP安全防御√ARP监控显示最大条目512 MAC地址过滤设置最大条目256IP访问控制设置最大条目256 DNS过滤及重定向设置最大条目256 SPI防火墙X 抓包√QoS智能QOS√应用优先级设置最大条目256队列状态√连接数限制√主机带宽控制设置最大条目256突发流量X 弹性带宽控制X 主机带宽保证X 基于端口的优先级√P2P限速XVPN PPTP服务端√PPTP接入用户设置最大条目100 L2TP服务端√L2TP接入用户设置最大条目60 IPSEC最大条目60 IPSEC+L2TP X PPTP客户端帐号设置最大条目20 L2TP客户端帐号设置最大条目20高级设置网址黑白名单网址黑名单设置最大条目20网址白名单设置最大条目20网址黑名单日志显示最大条目512网址白名单日志显示最大条目512路由静态路由设置最大条目256动态路由X 策略路由设置最大条目256动态域名花生壳√每步√3322（希网）√域名服务X端口镜像√远程唤醒XIGMP代理XVLAN配置√虚拟服务1对多√多对多√DMZ DMZ√SuperDMZ X多DMZ X FTPFTP私有端口XFTP服务器X 静态NAT设置最大条目10 UPNP√UPNP状态显示最大条目100组规则授权组限速设置最大条目20网址和DNS组设置最大条目20端口触发XIGMP代理XVPN设置PPTP透传X L2TP透传X IPSEC透传X系统工具管理选项用户名密码√分级账户设置最大条目20家长管理XWEB端口管理√WEB远程管理√时间设置√软件升级web(用户)√tftp(用户)Xconsole(用户)X自动升级√恢复默认√参数导入/导出√参数分类导入/导出X Telnet进入后台(用户)√定时重启√组网功能AC功能√微信连WIFI√应用场景采用产品型号主要特性用途NR285G企业级千兆上网行为管理路由器路由器NSW1324MF24口千兆智能交换机核心交换机NSD1324D24口千兆非管理型交换机接入交换机。
Security Level: 中国移动5G二期产品介绍HUAWEI TECHNOLOGIES CO., LTD.基带板室分场景UBBPg5a8T 和杆微场景UBBPg5bUBBPg6a64T 场景UBBPg2d/UBBPg6b高铁场景UBBPg6c32T场景AAUAAU5636通道数：64T 功率：320W AAU5639通道数：64T 功率：240W AAU5336通道数：32T 功率：320W8通道RRU2通道RRURRU5268-d功率：320WRRU5150-d功率：200WRRU5250功率：320WAAU5613通道数：64T 功率：200W微站RRU5266EAAU52431.8G+2.6G 双频EasyMacro2.6GBOOK分布式皮站pRRU5961：1.8+2.3+2.6 pRRU5962：1.8+2.6 pRRU5963：2.6D频段4T4R（双160M）pRRU5930：1.8+2.6D频段2T2R（滤波器：160M/工作带宽：100M）pRRU5933：2.6D频段2T2R（双160M）主控板：UMPTe3/UMPTg5规格UMPTe3UMPTg5星卡支持能力GPS&北斗双模GPS&北斗双模接口2*FE/GE 电口+2*GE/10GE 光口2*FE/GE 电口+2*10GE/25GE 光口制式LTE/NRLTE/NRBBU590088mm310mm 446mm参数BBU5900尺寸（长*宽*高）446mm ×310mm ×88mm重量≤18kg （满配）槽位（主控+基带）2+6槽位排布横向同步模式GPS/北斗等BBU 和主控板全系列基带板型号20A版本小区规格主要应用场景UBBPg5a2*100M NR（2T）或4*20M LTE（2T）室分2T场景UBBPg5b3*100M NR(8T/4T）或6*100M NR（2T）或6*20M LTE（8T）或12*20M LTE（4T/2T）8T/4T场景和杆微场景UBBPg6a3*100M NR(32T/8T/4T）或6*100M NR（2T）或6*20M LTE（32T/8T）或12*20M LTE（4T/2T）32T及以下场景UBBPg2d3*100M NR(64T/32T/8T/4T）或6*100M NR（2T）或6*20M LTE（64T/32T/8T）或12*20M LTE（4T/2T）64T及以下场景UBBPg6b3*100M NR(64T/32T/8T/4T）或6*100M NR（2T）或6*20M LTE（64T/32T/8T）或12*20M LTE（4T/2T）64T及以下场景UBBPg6c3*100M NR(64T/32T）或6*100M NR(8T)或9*100M NR（4T）或12*100M NR（2T）或6*20M LTE（64T/32T）或12*20 LTE（8T）或24*20M LTE（4T/2T）高铁场景部署场景宏站微站RRU设备型号AAU5636AAU5639AAU5336AAU5613AAU5243RRU5266E RRU5250RRU5150-d RRU5268-d 形态64T64R64T64R32T32R64T64R4T4R4T4R8T8R2T2R2T2R发射功率320W240W320W200W 1.8G 20W2.6G 80W80W320W200W320WIBW/OBW 2.6G：160M/160M2.6G：160M/160M2.6G：160M/160M4.9G ：100M/100M1.8G：25M/25M2.6G：160M/160M2.6G：160M/160M2.6G：160M/160M2.6G：160M/160M2.6G：160M/160M 宏站&杆微站分布式皮基站数字化室分4T 数字化室分2T设备型号pRRU5961pRRU5962pRRU5963pRRU5930pRRU5933形态4T4R4T4R4T4R2T2R2T2R发射功率LTE：1.8G：2*250mW2.3G: 2*250mW2.6G：2*250mWNR：2.6G：4*400mWLTE：1.8G：2*250mW2.6G：2*250mWNR：2.6G：4*400mWLTE：2.6G：2*250mWNR：2.6G：4*400mWLTE：1.8G：2*250mW2.6G：2*250mWNR：2.6G：2*250mWLTE：2.6G：2*250mWNR：2.6G：2*400mW滤波器带宽/工作带宽1.8G：25M/25M2.3G：50M/50M2.6G：160M/160M1.8G：25M/25M2.6G：160M/160M 2.6G：160M/160M1.8G：25M/25M2.6G：160M/100M 2.6G：160M/160M接口DC DC DC/POE POE POE RHUB RHUB5963RHUB5963RHUB5963/RHUB5961RHUB5930RHUB5930AAU5639参数型号AAU5639频段&TRX 2.6G（2515~2675MHz）64T64R发射功率240W振子数192滤波器带宽/工作带宽160M/160M支持制式TDL&NR重量<41kg尺寸965mm（长）x 470mm（宽）x 小于195mm（厚）接口2*25G（eCPRI）最大/配电功耗测试中输入电压-48V DC安装室外抱杆/挂墙AAU5636参数型号AAU5636频段&TRX 2.6G（2515~2675MHz）64T64R发射功率320W振子数192滤波器带宽/工作带宽160M/160M支持制式TDL&NR重量<41kg尺寸965mm（长）x 470mm（宽）x 小于195mm（厚）接口2*25G（eCPRI）最大/配电功耗测试中输入电压-48V DC安装室外抱杆/挂墙射频模块介绍-AAU5336AAU5336参数型号AAU5336频段&TRX 2.6G（2515~2675MHz）32T32R发射功率320W振子数192滤波器带宽/工作带宽160M/160M支持制式TDL&NR重量<34kg尺寸965mm（长）x 470mm（宽）x 195mm（厚）接口2*25G（eCPRI）最大/配电功耗测试中输入电压-48V DC安装室外抱杆/挂墙参数型号AAU5243频段&TRX 1.8G: 1710-1735MHz/1805-1830MHz2.6G: 2515~2675MHz发射功率 1.8G：4*5W2.6G：4*20W滤波器带宽/工作带宽 1.8G：25M/25M2.6G: 160M/160M支持制式TDL&NR重量<20Kg尺寸<20L接口2*25G（CPRI）最大/配电功耗测试中输入电压-48V DC/220V AC安装室外抱杆参数型号RRU5266E 频段&TRX 2.6G: 2515~2675MHz发射功率 2.6G：4*20W滤波器带宽/工作带宽 2.6G: 160M/160M 支持制式TDL&NR重量<13Kg尺寸<13L接口2*25G（CPRI）最大/配电功耗测试中输入电压-48V DC/220V AC安装室外抱杆参数型号RRU5150-d 频段&TRX 2.6G：2515～2675M发射功率 2.6G：2*100W 滤波器带宽/工作带宽 2.6G: 160M/160M 支持制式TDL&NR重量<22kg尺寸<22L接口2*25G（CPRI）最大/配电功耗测试中输入电压-48V DC/220V AC安装室外抱杆参数型号RRU5268-d 频段&TRX 2.6G：2515～2675M发射功率 2.6G：2*160W 滤波器带宽/工作带宽 2.6G: 160M/160M 支持制式TDL&NR重量<22kg尺寸<22L接口2*25G（CPRI）最大/配电功耗测试中输入电压-48V DC/220V AC安装室外抱杆射频模块介绍-RRU5250参数型号RRU5250频段&TRX 2.6G：2515～2675M发射功率 2.6G：8*40W滤波器带宽/工作带宽 2.6G: 160M/160M 支持制式TDL&NR重量<22kg尺寸<22L接口2*25G（CPRI）最大/配电功耗测试中输入电压-48V DC/220V AC安装室外抱杆站点解决方案介绍5G 站点方案主要原则主要原则BBU 方案BBU 框推荐利旧/替换BBU5900，次选利旧存量BBU3910框；主控4, 5G 分离主控；基带4, 5G 分离基带；前传方案eCPRI 方案：2.6G 双模AAU(64T/32T ）采用双星型连接4G/5G 基带板；CRPI 方案：双模RRU/AAU （8T/4T/2T ）一般采用CPRI MUX 方案，即射频只连接到5G 基带板，5G 基带板和4G 基带板通过背板交互前传光模块+光纤部署：资源充足，则直连；资源不足，可考虑单芯双向、无源波分等方案；回传方案DRAN 场景：通常5G 提供1路10GE 即可；涉及3D MIMO 反开4G ，出10GE 光口；CRAN 场景：仅BBU 堆叠场景，通常5G 提供1路10GE 即可；如果涉及多站合框，可能需要25G 端口；时钟方案如果5G 新增BBU 框，且不与4G 框互联：存量有GPS&北斗天线，推荐“与存量GPS&北斗天线分路”；存量无GPS&北斗天线或不支持北斗或不具备GPS 分路，推荐“新建GPS&北斗天线”；如果4,5G 共框新建：建议5G 连接GPS&北斗天线，4G 主控通过背板获取时钟；CRAN 场景：可使用GPS&北斗分路器方案宏站天面方案1、天面满足场景：D 独立天面直接替换；新建抱杆；或利旧存量抱杆（可行前提下）2、天面不足场景：多端口天线收编存量天线，腾出抱杆；抱杆续接及加辅杆；拓展路边杆等X2接口4,5G BBU 无需互联站点配套方案供电直流配电场景：升压配电盒3.0Plus/升压配电盒3.0Plus/DCDU-12B(CRAN 场景）等交流供电场景：OPM30M 等安装华为提供机柜/机框，或局方提供的19英寸机柜/机架内（满足供电和散热要求）宏站新建组网：64T64R/32T32R ，TDD+NR 双模新建分类5G 演进解决方案说明BBU 新增BBU5900主控板4，5G 分离主控分离传输：新增5G 主控板UMPTg ，4G 主控板UMPTe5/UMPTe3基带板4，5G 分离基带板：新增NR 基带板UBBPg6b ，新增TDD 基带板UBBPg6b 射频模块4/5G 共用2.6G AAU前传方案1、TDD 和NR 分散出纤。
NR266产品描述4 WAN口上网行为管理路由器产品图片产品简介NR266是一款优秀13寸机架式4 WAN口上网行为管理路由器，专门针对中小型企业、网吧、出租屋环境设计,灵活丰富的上网行为管理策略、智能QoS，VPN服务端，PPPOE服务器等功能。
是保障您网络快速、稳定、安全、有序的理想选择。
主要特点●高效的多WAN口带宽叠加：发挥出4 WAN的最高速度最多具备4个WAN口功能，完全支持两2~4条ADSL或光纤线路同时接入，以扩大出口网速。
业界先进的负载策略算法，使得带宽叠加的损失降到同类最低，发挥出4 WAN的最高速度，保障您对宽带的投资。
●全面又好用的上网行为管理功能：提高员工工作效率、减少带宽浪费丰富全面的上网行为管理功能，灵活管控近百余种最流行的网络应用（包括P2P下载、在线视频、聊天、网游、股票、邮件等），配以丰富的控制规则，保证关键网络应用的流畅。
以生效IP组和时间段的方式可以灵活的做出各种策略，满足不同人员不同时间的不同网络应用权限要求，完全适应与部门多、人员多、权限不同的网络环境。
●智能QoS：自动分配带宽，智能识别应用，保证游戏、网页数据优先转发无需手工限速，更省心，自动分配内网主机带宽，比弹性带宽的带宽利用率更高，下载速度更快。
智能识别应用，精确的把网页、游戏数据优先转发，保证在带宽很小的情况下，这些应用依然流畅。
●VPN服务端：让分支机构或出差人员随时随地访问总部内网资源VPN功能可以让不同地域的内部网络组成一个虚拟的专网，让在出差人员或分支机构人员能够随时访问总部的内网资源，如ERP、OA、FTP服务器等，提高工作效率。
NR266可以支持实现方式最简单的PPTP VPN隧道10条，满足中小企业的需求。
●PPPOE服务器：打造纯净的内网，不再受ARP病毒的影响在出租屋、宾馆等流动人员较多的网络环境，内网的ARP病毒、IP冲突内网导致正常上网一直是网管的噩梦，内网使用了磊科PPPOE拨号方式上网后，完全可以杜绝此类问题，不再受其困扰，大大减少了维护难度和成本。
F-NR1205G工业路由器使用说明书产品版本密级V1.0.0产品名称：F-NR120共77页F-NR1205G工业路由器使用说明书此说明书适用于下列型号产品：型号产品类别F-NR1205G工业路由器厦门四信通信科技有限公司Add：厦门集美区软件园三期诚毅大街370号A06栋11层客户热线：400-8838-199电话：+86-592-6300320传真：+86-592-591273网址：文档修订记录日期版本说明作者2020-12-30V1.0.0初始版本ZDM著作权声明本文档所载的所有材料或内容受版权法的保护，所有版权由厦门四信通信科技有限公司拥有，但注明引用其他方的内容除外。
未经四信公司书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印（条件是不得修改，且须保留该材料中的版权说明或其他所有权的说明）除外。
商标声明Four-Faith 、四信、、、均系厦门四信通信科技有限公司注册商标，未经事先书面许可，任何人不得以任何方式使用四信名称及四信的商标、标记。
厦门四信通信科技有限公司注：不同型号配件和接口可能存在差异，具体以实物为准。
目录第一章产品简介 (7)1.1产品概述 (7)1.2工作原理框图 (7)第二章安装 (8)2.1概述 (8)2.2装箱清单 (8)2.3安装与电缆连接 (9)2.4电源说明 (11)2.5指示灯说明 (11)2.6复位按钮说明 (12)第三章参数配置 (12)3.1配置连接图 (12)3.2登录到配置页面 (13)3.2.1PC机IP地址设置（两种方式） (13)3.2.2登入到配置页面 (14)3.3管理和配置 (16)3.3.1设置 (16)3.3.1.1基本设置 (16)3.3.1.2动态DNS(DDNS) (21)3.3.1.3MAC地址克隆 (22)3.3.1.4高级路由 (23)3.3.1.5VLANs (24)3.3.1.6网络 (25)3.3.2无线 (28)3.3.2.1基本配置 (28)3.3.2.2无线安全 (30)3.3.3服务 (31)3.3.3.1服务 (31)3.3.4VPN (34)3.3.4.1PPTP (34)3.3.4.2L2TP (35)3.3.4.3OPENVPN (36)3.3.4.4IPSEC (40)3.3.4.5GRE (43)3.3.5安全 (44)3.3.5.1防火墙 (44)3.3.6访问限制 (46)3.3.6.1WAN访问 (46)3.3.6.2URL过滤 (49)3.3.6.3数据流过滤 (49)3.3.7NAT (50)3.3.7.1端口转发 (50)3.3.7.2端口范围转发 (51)3.3.7.3DMZ (52)3.3.8QoS设置 (52)3.3.8.1基本 (52)3.3.8.2分类 (52)3.3.9应用 (53)3.3.9.1串口应用 (53)3.3.10管理 (55)3.3.10.1管理 (55)3.3.10.2保持活动 (57)3.3.10.3命令 (58)3.3.10.4出厂默认 (58)3.3.10.5固件升级 (58)3.3.10.6备份 (59)3.3.11状态 (60)3.3.11.15G工业路由器..........................................................错误！未定义书签。
NR285G
产品描述
企业级千兆上网行为管理路由器
产品图片
产品简介
NR285G是一款针对中小企业、网吧的全千兆路由器，满足80左右用户的网络环境。
强大的高速转发性能和优秀的QoS内核，再融合丰富的上网行为管理功能，在多人上网情况下更流畅、更有序。
主要特点
●全千兆端口设计
5口全千兆设计，消除网络瓶颈，比传统路由器转发速度高出5-10倍，更适应高带宽、内网流量大的网络环境
●全面又好用的上网行为管理功能：提高员工工作效率、减少带宽浪费
丰富全面的上网行为管理功能，灵活管控近百余种最流行的网络应用（包括P2P下载、在线视频、聊天、网游、股票、邮件等），配以丰富的控制规则，提高员工的工作效率，节省带宽，保证关键网络应用的流畅
●智能QoS：自动分配带宽，智能识别应用，保证游戏、网页数据优先转发
内置了强大的智能QoS内核策略，精确而又智能的控制主机的上传、下载速度，保证内网各种关键网络应用（如网页、邮件）的流畅。
●支持VPN客户端(L2TP、PPTP),适合企业分支机构连入总部内部网络，资源共享
VPN功能可以让不同地域的内部网络组成一个虚拟的专网，让在出差人员或分支机构人员能够随时访问总部的内网资源，如ERP、OA、FTP服务器等，提高工作效率。
●高水准的硬件设计：散热好，更稳定
采用金属外壳设计，不仅保证优秀的散热性能，更能减少辐射，提高产品稳定性和寿命，特别适合于长期不断电使用的环境。
●直观实用的网络监控：每个人员的网络使用状况一目了然
●IP/MAC一键绑定，防御ARP攻击：维护内网稳定和安全
产品特性
●主机监控：实时准确监控当前主机的上网上下行速度、流量、连接数等信息；
●日志服务：包括系统日志、上网行为日志等；
●支持VPN客户端(L2TP、PPTP)，适合企业分支机构连入总部内部网络，资源共享；
●管控近百余种最流行的网络应用，包括P2P下载：迅雷、BT、电驴、QQ旋风、115等；音乐：酷
狗、酷我等；视频：PPTV、QVOD、优酷、土豆、PPS、QQLive、迅雷看看等；聊天：QQ、MSN、TM、旺旺等；网游（WOW、QQ游戏、Vs、浩方等；股票:大智慧、钱龙、同花顺等），分时分用户的控制规则；
●智能QoS，传承磊科的QoS的优秀表现，可进行普通限速、和弹性带宽设置、保证带宽设置，以
及游戏、网页优先等策略；
●MAC地址过滤；
●4层防御技术（DDOS、ARP攻击等）
●内置了强大的智能QoS内核策略，精确而又智能的控制主机的上传、下载速度，保证内网各种
关键网络应用的流畅；
●另外具备先进有效的攻击防御功能，和完整的互联网访问控制策略（ACL），以及ARP绑定功能，
使您的内部网络更加安全和稳定；
●支持IP/MAC自动绑定、ARP监控；
●支持虚拟服务器、DMZ主机、通用即插即用（UPnP）等标准协议；
●支持花生壳、每步、希网的DDNS；
●支持VLAN配置；
●支持固件备份和升级功能。
规格参数
硬件规格
端口1*10/100/1000Mbps WAN口4*10/100/1000M LAN口
处理器500MHz 高端网络处理器内存32MB
Flash 8MB
按钮Default
指示灯PWR电源灯
CPU系统灯,
各端口Link/Speed灯
外形尺寸
（L*W*H）
440mm*200mm*44mm 输入电源100~240V AC,50/60Hz
使用环境工作温度：0℃~ 40℃，工作湿度：10% ~ 90%RH不凝结存储温度：-40℃~ 70℃，存储湿度：5% ~ 90%RH不凝结
软件规格
网络标准IEEE802.3、IEEE802.3u、IEEE802.3ab
系统状态· 系统信息· 接口信息· 主机监控· 日志服务· 网络工具· 接口设置
外网接入配置· 外网设置· 网络尖兵配置
内网接入配置· 内网配置· DHCP服务器
QoS · 主机带宽控制· 主机带宽保证· 应用优先级
上网行为管理· 上网行为管理状态· 时间段
· 用户/IP组
· 网址分类管理· WEB安全管理· 代理过滤
· 聊天软件过滤· 股票软件过滤· 游戏过滤
· P2P软件过滤· 视频软件过滤· 电子公告
网络安全· 攻击防御· 访问控制· 连接限制· IP/MAC绑定· MAC地址过滤
VPN · PPTP客户端· L2TP客户端
高级配置· 虚拟服务· 动态域名· 静态路由· 动态路由· DMZ
· UPnP
· 应用网关· FTP私有端口· 域名服务· VLAN配置· 网络唤醒
系统工具管理选项
时间设置
参数备份/导入设置软件升级
恢复默认
重新启动
应用场景
深圳市磊科实业有限公司
采用产品
型号主要特性用途
NR285G 企业级千兆上网行为管理路由器路由器
NSW1324MF 24口千兆智能交换机核心交换机
NSD1324D 24口千兆非管理型交换机接入交换机。
