传感器技术应用基础讲稿

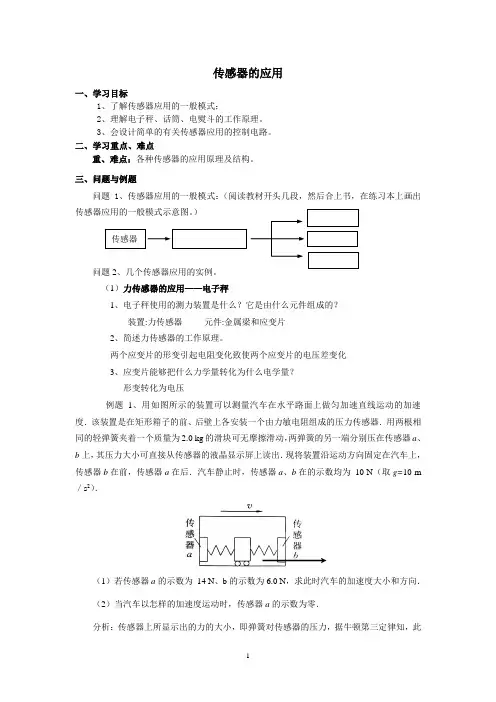

传感器的应用一、学习目标1、了解传感器应用的一般模式；2、理解电子秤、话筒、电熨斗的工作原理。

3、会设计简单的有关传感器应用的控制电路。

二、学习重点、难点重、难点：各种传感器的应用原理及结构。

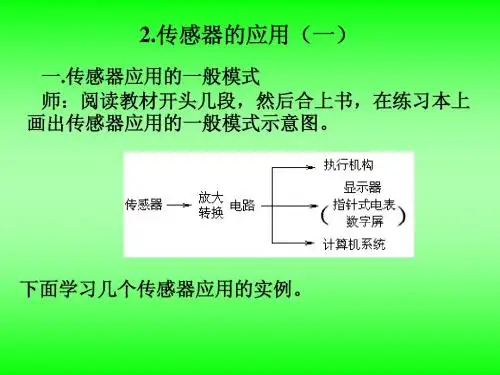

三、问题与例题问题1、传感器应用的一般模式：（阅读教材开头几段，然后合上书，在练习本上画出传感器应用的一般模式示意图。

）传感器问题2、几个传感器应用的实例。

（1）力传感器的应用——电子秤1、电子秤使用的测力装置是什么？它是由什么元件组成的？装置:力传感器元件:金属梁和应变片2、简述力传感器的工作原理。

两个应变片的形变引起电阻变化致使两个应变片的电压差变化3、应变片能够把什么力学量转化为什么电学量？形变转化为电压例题1、用如图所示的装置可以测量汽车在水平路面上做匀加速直线运动的加速度．该装置是在矩形箱子的前、后壁上各安装一个由力敏电阻组成的压力传感器．用两根相同的轻弹簧夹着一个质量为2.0 kg的滑块可无摩擦滑动，两弹簧的另一端分别压在传感器a、b上，其压力大小可直接从传感器的液晶显示屏上读出．现将装置沿运动方向固定在汽车上，传感器b在前，传感器a在后．汽车静止时，传感器a、b在的示数均为10 N（取g=10 m ／s2）．（1）若传感器a的示数为14 N、b的示数为6.0 N，求此时汽车的加速度大小和方向．（2）当汽车以怎样的加速度运动时，传感器a的示数为零．分析：传感器上所显示出的力的大小，即弹簧对传感器的压力，据牛顿第三定律知，此即为弹簧上的弹力大小，亦即该弹簧对滑块的弹力大小．解：（1）如图所示，依题意：左侧弹簧对滑块向右的推力 F 1=14N ，右侧弹簧对滑块的向左的推力 F 2=6.0 N ．滑块所受合力产生加速度a 1，根据牛顿第二定律有121ma F F =- 得=1a 4 m/s 2a 1与F 1同方向，即向前（向右）．（2）a 传感器的读数恰为零，即左侧弹簧的弹力01='F ，因两弹簧相同，左弹簧伸长多少，右弹簧就缩短多少，所以右弹簧的弹力变为202='F N 。

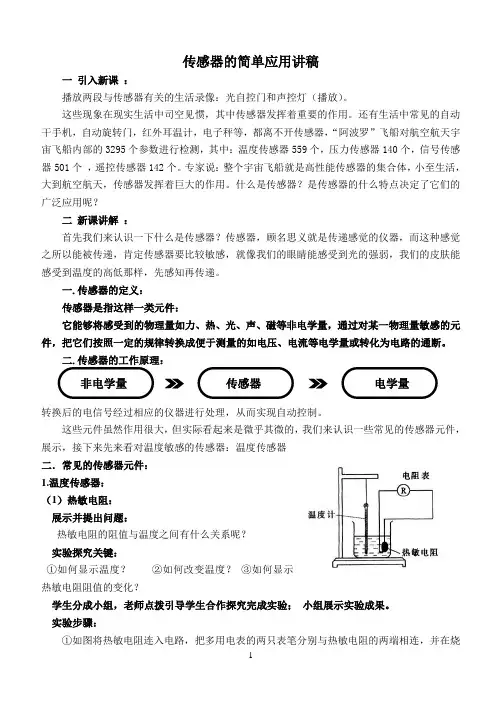

传感器的简单应用讲稿一引入新课：播放两段与传感器有关的生活录像：光自控门和声控灯（播放）。

这些现象在现实生活中司空见惯，其中传感器发挥着重要的作用。

还有生活中常见的自动干手机，自动旋转门，红外耳温计，电子秤等，都离不开传感器，“阿波罗”飞船对航空航天宇宙飞船内部的3295个参数进行检测，其中：温度传感器559个，压力传感器140个，信号传感器501个，遥控传感器142个。

专家说：整个宇宙飞船就是高性能传感器的集合体，小至生活，大到航空航天，传感器发挥着巨大的作用。

什么是传感器？是传感器的什么特点决定了它们的广泛应用呢？二新课讲解：首先我们来认识一下什么是传感器？传感器，顾名思义就是传递感觉的仪器，而这种感觉之所以能被传递，肯定传感器要比较敏感，就像我们的眼睛能感受到光的强弱，我们的皮肤能感受到温度的高低那样，先感知再传递。

一.传感器的定义：传感器是指这样一类元件：它能够将感受到的物理量如力、热、光、声、磁等非电学量，通过对某一物理量敏感的元件，把它们按照一定的规律转换成便于测量的如电压、电流等电学量或转化为电路的通断。

二.传感器的工作原理：非电学量传感器电学量转换后的电信号经过相应的仪器进行处理，从而实现自动控制。

这些元件虽然作用很大，但实际看起来是微乎其微的，我们来认识一些常见的传感器元件，展示，接下来先来看对温度敏感的传感器：温度传感器二．常见的传感器元件：Array 1.温度传感器：（1）热敏电阻：展示并提出问题：热敏电阻的阻值与温度之间有什么关系呢？实验探究关键：①如何显示温度？②如何改变温度？③如何显示热敏电阻阻值的变化？学生分成小组，老师点拨引导学生合作探究完成实验；小组展示实验成果。

实验步骤：①如图将热敏电阻连入电路，把多用电表的两只表笔分别与热敏电阻的两端相连，并在烧杯中倒入少量冷水。

②将多用电表的选择开关置于欧姆挡，选择合适的倍率，并进行欧姆调零。

③待温度计示数稳定后，把测得的温度、电阻值填入表中。

《传感器及其应用》讲义一、传感器的定义与基本原理在我们生活的这个科技日新月异的时代，传感器扮演着至关重要的角色。

那么，什么是传感器呢？传感器其实就是一种能够感受被测量并按照一定规律转换成可用输出信号的器件或装置。

传感器的工作原理基于各种各样的物理、化学和生物现象。

比如，电阻式传感器利用电阻值随被测量变化的特性；电容式传感器则依据电容值的改变来检测物理量；而光电传感器则是通过光电效应将光信号转换为电信号。

为了更形象地理解，我们以温度传感器为例。

常见的热电偶温度传感器，其工作原理是基于两种不同金属组成的回路中，当接触点温度不同时会产生热电势，这个电势的大小就反映了温度的高低。

二、传感器的分类传感器的种类繁多，为了便于理解和研究，我们可以按照不同的标准对其进行分类。

按被测量的类型划分，传感器可分为物理量传感器、化学量传感器和生物量传感器。

物理量传感器包括温度传感器、压力传感器、位移传感器等；化学量传感器像气体传感器、湿度传感器等；生物量传感器则用于检测生物体内的各种指标，如血糖传感器。

按照工作原理，传感器又可分为电阻式、电容式、电感式、压电式、磁电式、光电式等等。

此外，根据输出信号的类型，还能分为模拟式传感器和数字式传感器。

模拟式传感器输出的是连续变化的信号，而数字式传感器输出的则是离散的数字信号。

三、常见传感器的介绍1、温度传感器温度是一个我们经常需要测量和控制的物理量。

常见的温度传感器有热电偶、热电阻和热敏电阻。

热电偶适用于高温测量，具有测量范围广、响应速度快等优点；热电阻则在中低温测量中表现出色，精度较高；热敏电阻灵敏度高，但线性度较差。

2、压力传感器压力传感器在工业生产、航空航天等领域有着广泛的应用。

常见的有应变式压力传感器、压阻式压力传感器和电容式压力传感器。

应变式压力传感器通过测量弹性元件的应变来反映压力大小；压阻式则利用半导体材料的压阻效应；电容式则基于电容值的变化来检测压力。

3、位移传感器位移传感器用于测量物体的位置变化。

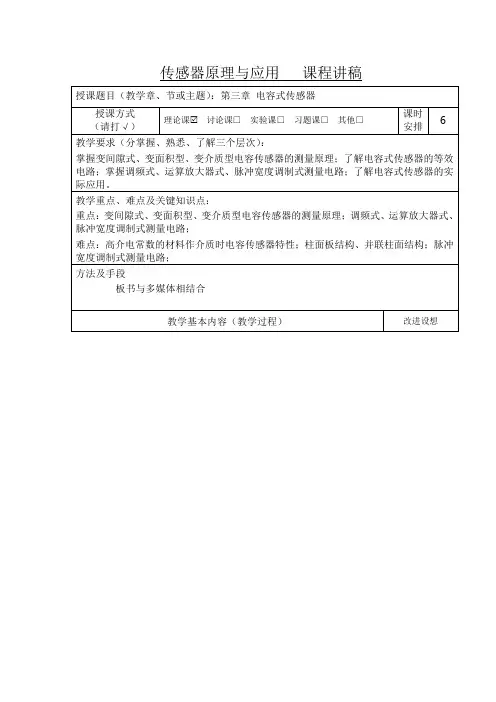

传感器原理与应用课程讲稿第三章 电容式传感器第一节 电容式传感器的工作原理和结构 一、基本工作原理由绝缘介质分开的两个平行金属板组成的平板电容器，其电容量为 ：dAC ε=式中: ε——电容极板间介质的介电常数，ε=ε0εr ，其中ε0 为真空介电常数，εr 极板间介质的相对介电常数； A ——两平行板所覆盖的面积；d ——两平行板之间的距离。

当被测参数变化使得上式中的A 、 d 或ε发生变化时， 电容量C 也随之变化。

如果保持其中两个参数不变，而仅改变其中一个参数， 就可把该参数的变化转换为电容量的变化，通过测量电路就可转换为电量输出。

因此，电容式传感器可分为变极距型、 变面积型和变介电常数型三种。

1、变极距型电容传感器ε和A 为常数，初始极距为d 0时， 可知其初始电容量C 0为 00d AC ε=传感器原理与应用 课程讲稿A εrd若电容器极板间距离由初始值d 0缩小了Δd ，电容量增大了ΔC ，则有20000000111⎪⎪⎭⎫⎝⎛∆-⎪⎪⎭⎫⎝⎛∆+=∆-=∆-=∆+=d d d d C d d C d d A C C C ε 由C0式可以看出，在d 0较小时，对于同样的Δd 变化所引起的ΔC 可以增大，从而使传感器灵敏度提高。

但d 0过小，容易引起电容器击穿或短路。

为此，极板间可采用高介电常数的材料（云母、 塑料膜等）作介质, 此时电容C 变为0εεεd d AC gg+=εg ——云母的相对介电常数，εg=7；ε0——空气的介电常数，ε0=1；d 0——空气隙厚度；d g ——云母片的厚度。

一般变极板间距离电容式传感器的起始电容在20~100pF 之间， 极板间距离在25~200μm 的范围内。

最大位移应小于间距的1/10， 故在微位移测量中应用最广。

2、变面积型电容传感器 （1）直线位移型⎪⎭⎫⎝⎛∆-=∆-=a x C dbx a C 1)(0εaxC C ∆=∆0 电容量C 与水平位移Δx 呈线性关系。

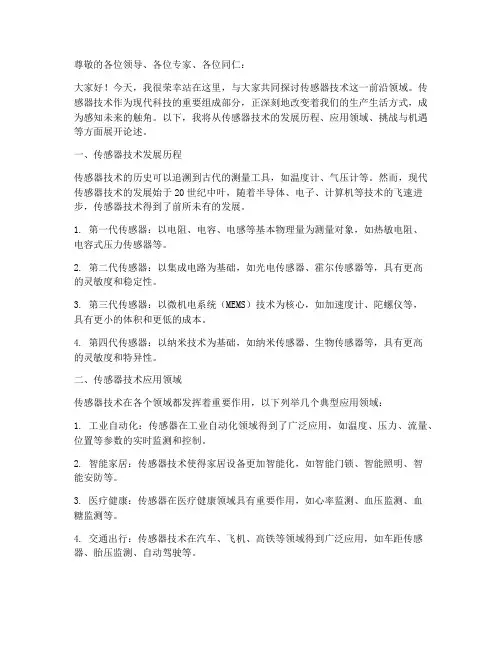

尊敬的各位领导、各位专家、各位同仁：大家好！今天，我很荣幸站在这里，与大家共同探讨传感器技术这一前沿领域。

传感器技术作为现代科技的重要组成部分，正深刻地改变着我们的生产生活方式，成为感知未来的触角。

以下，我将从传感器技术的发展历程、应用领域、挑战与机遇等方面展开论述。

一、传感器技术发展历程传感器技术的历史可以追溯到古代的测量工具，如温度计、气压计等。

然而，现代传感器技术的发展始于20世纪中叶，随着半导体、电子、计算机等技术的飞速进步，传感器技术得到了前所未有的发展。

1. 第一代传感器：以电阻、电容、电感等基本物理量为测量对象，如热敏电阻、电容式压力传感器等。

2. 第二代传感器：以集成电路为基础，如光电传感器、霍尔传感器等，具有更高的灵敏度和稳定性。

3. 第三代传感器：以微机电系统（MEMS）技术为核心，如加速度计、陀螺仪等，具有更小的体积和更低的成本。

4. 第四代传感器：以纳米技术为基础，如纳米传感器、生物传感器等，具有更高的灵敏度和特异性。

二、传感器技术应用领域传感器技术在各个领域都发挥着重要作用，以下列举几个典型应用领域：1. 工业自动化：传感器在工业自动化领域得到了广泛应用，如温度、压力、流量、位置等参数的实时监测和控制。

2. 智能家居：传感器技术使得家居设备更加智能化，如智能门锁、智能照明、智能安防等。

3. 医疗健康：传感器在医疗健康领域具有重要作用，如心率监测、血压监测、血糖监测等。

4. 交通出行：传感器技术在汽车、飞机、高铁等领域得到广泛应用，如车距传感器、胎压监测、自动驾驶等。

5. 环境监测：传感器技术在环境监测领域发挥着重要作用，如空气质量监测、水质监测、土壤监测等。

三、传感器技术面临的挑战与机遇1. 挑战：（1）传感器的集成度、稳定性和可靠性仍需提高。

（2）传感器的功耗、尺寸和成本问题亟待解决。

（3）跨学科、跨领域的交叉融合创新不足。

2. 机遇：（1）物联网、大数据、人工智能等新兴技术的发展为传感器技术提供了广阔的应用场景。

传感器技术及应用说课教案一、教学目标1. 知识目标：了解传感器的基本原理和分类，掌握常见传感器的工作原理和应用场景。

2. 能力目标：能够分析传感器的应用需求，选择合适的传感器，并进行简单的传感器应用设计。

3. 情感目标：培养学生的创新意识和实践能力，提高学生对新技术的兴趣和好奇心。

二、教学内容1. 传感器的定义与概念：传感器是一种能够将非电学量转换成电信号的装置。

2. 传感器的工作原理：介绍常见的传感器工作原理，如光电传感器、压力传感器、温度传感器等。

3. 传感器的分类：按作用原理、测量物理量、测量方法等进行分类。

4. 传感器的应用：介绍传感器在工业、农业、医疗等领域的应用案例。

三、教学过程1. 导入：通过展示一些常见的传感器产品，引起学生的好奇心，并和学生一起讨论这些产品有什么作用和应用场景。

2. 讲解传感器的定义与概念，引导学生了解传感器的基本原理。

3. 介绍传感器的工作原理，通过视频和实物演示来展示常见传感器的工作过程，如光电传感器的工作原理。

4. 分类讲解：通过对传感器的分类，引导学生了解传感器有很多不同的种类和应用领域。

5. 应用案例：通过介绍传感器在不同领域的应用案例，激发学生对传感器技术的兴趣和好奇心，并引导他们思考如何设计一个传感器应用方案。

6. 小组讨论：将学生分成小组，要求他们根据所学的知识，选择一个实际的应用场景，设计一个传感器应用方案，并进行展示和分享。

7. 总结：对传感器的基本原理、分类和应用进行总结，强调学生的收获和体会。

四、教学手段和媒体1. 讲解、讨论2. 视频和实物演示3. 小组讨论和展示五、教学评价1. 观察学生在教学过程中表现的积极参与程度和对传感器技术的理解程度。

2. 评价学生的小组设计方案的合理性和创新性。

3. 学生的小组讨论展示和个人总结的质量。

六、教学反思1. 教学目标是否清晰明确，能否达到预期效果。

2. 教学过程是否合理有序，能否激发学生的学习兴趣。

《传感器的应用》课件 (一)《传感器的应用》课件是现代工程学中不可少的一部分。

在这个数码时代，传感器已经成为各种设备和系统的主要组成部分。

传感器是一种可以感知环境和物理量并将其转化为信号输出的设备，这些信号可以用于各种控制和监测应用。

这份课件主要介绍了传感器的基本原理、分类和应用。

通过学习这份课件，我们可以了解到传感器是如何工作的，以及它们被广泛应用于哪些领域。

以下是本篇文章对这份课件的详细介绍：一、传感器的基本原理传感器的工作原理是将被测量的物理量转换为与之相对应的电信号，这些电信号可以被计算机或其他控制器读取和处理。

该课件详细介绍了传感器是如何通过检测被测量的物理量并将其转换为电信号的。

二、传感器的分类传感器可以根据其检测的物理量类型进行分类，例如温度、压力、速度等。

在这个课件中，传感器被分为光学传感器、声波传感器、力传感器、温度传感器等。

每一类传感器都有着独特的特点和应用场景。

学习这些传感器分类对我们了解传感器的精细应用是非常有帮助的。

三、传感器的应用传感器可以应用于从智能家居到工业自动化的众多场景中，这些应用可以帮助我们监测和控制许多日常事务。

对传感器的应用进行研究和开发是现代工程学的主要领域之一。

在这部分课件，我们可以了解到传感器的应用范围、常见的传感器应用场景以及一些将来可能出现的创新应用。

结论我们生活的世界正逐渐变成一个被数字化和互联的环境。

传感器是这些数字化设施的主要组成部分之一。

因此，对于我们身处的这个时代来说，理解传感器是一个非常重要的技能。

该课件不仅在理论方面为我们提供了扎实的基础知识，同时还介绍了关于传感器应用的许多实用知识。

这对于那些计划进入工程学领域或者那些对现代科技感兴趣的人来说，都是一份非常有价值的教程。

传感器原理与应用课程讲稿理论课讨论课□ 实验课□ 习题课□ 其他□2、角位移传感器3、分段电阻角位移传感器传感器原理与应用课程讲稿二、线绕式电位器结构和工作原理传感器原理与应用 课程讲稿当半导体应变片受轴向力作用时， 其电阻相对变化为xx d R dRερρμε++=)21(式中dρ/ρ为半导体应变片的电阻率相对变化量，其值与半导体敏感元件在轴向所受的应变力有关，其关系为x E d επσπρρ⋅⋅=⋅=实验证明，πE 比1+2μ大上百倍，所以1+2μ可以忽略，因而半导体应变片的灵敏系数为根据应力与应变的关系，得到应力值σ为σ=E·ε由此可知，应力值正比于应变，而应变又正比于电阻值的变化，所以应力正比于电阻值的变化。

这就是利用应变片测量的基本原理。

二、应变片的结构、材料和粘贴 1、应变片的结构2、金属电阻应变片的材料对电阻丝材料应有如下要求：① 灵敏系数大， 且在相当大的应变范围内保持常数；②ρ值大，即在同样长度及横截面积的电阻丝中具有较大的电阻值； ③ 电阻温度系数小，否则因环境温度变化也会改变其阻值； ④ 与铜线的焊接性能好， 与其它金属的接触电势小； ⑤ 机械强度高， 具有优良的机械加工性能。

传感器原理与应用 课程讲稿2341bl栅长栅宽xE RdRεπμ)21(++=ER dRK xs⋅==πε3、金属电阻应变片的粘贴 常用的粘结剂类型有硝化纤维素型、氰基丙稀酸型、聚酯树脂型、环氧树脂型和酚醛树脂型等。

粘贴工艺包括被测件粘贴表面处理、贴片位置确定、涂底胶、 贴片、干燥固化、贴片质量检查、引线的焊接与固定以及防护与屏蔽等。

粘结剂的性能及应变片的粘贴质量直接影响应变片的工作特性，如零漂、滞后、灵敏系数、线性以及它们受温度变化影响的程度。

可见，选择粘结剂和正确的粘结工艺与应变片的测量精度有着极重要的关系。

4、金属箔式应变片箔式应变片的工作原理基本和电阻丝式应变片相同。

它的电阻敏感元件不是金属丝栅，而是通过光刻、腐蚀等工序制成的薄金属箔栅，故称箔式电阻应变片，如图。
