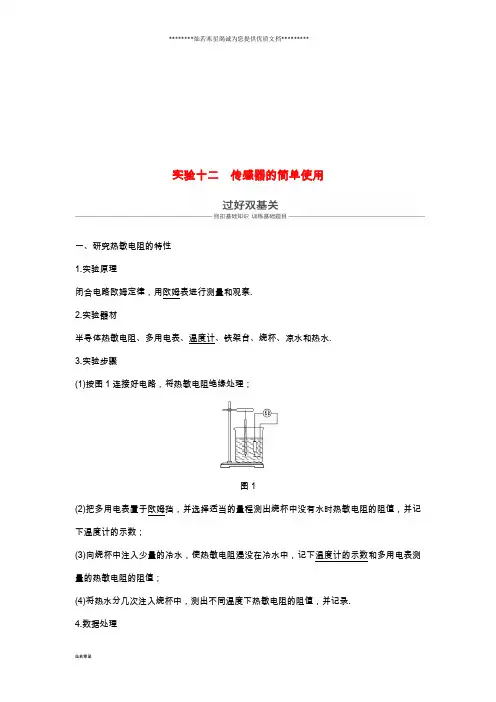

实验十二传感器的简单使用一、研究热敏电阻的特性1.实验原理闭合电路欧姆定律，用欧姆表进行测量和观察.2.实验器材半导体热敏电阻、多用电表、温度计、铁架台、烧杯、凉水和热水.3.实验步骤(1)按图1连接好电路，将热敏电阻绝缘处理；图1(2)把多用电表置于欧姆挡，并选择适当的量程测出烧杯中没有水时热敏电阻的阻值，并记下温度计的示数；(3)向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值；(4)将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录.4.数据处理在图2坐标系中，粗略画出热敏电阻的阻值随温度变化的图线.图25.实验结论热敏电阻的阻值随温度的升高而减小，随温度的降低而增大.6.注意事项实验时，加热水后要等一会儿再测热敏电阻阻值，以使电阻温度与水的温度相同，并同时读出水温.二、研究光敏电阻的光敏特性1.实验原理闭合电路欧姆定律，用欧姆表进行测量和观察.2.实验器材光敏电阻、多用电表、小灯泡、滑动变阻器、导线、电源.3.实验步骤(1)将光敏电阻、多用电表、灯泡、滑动变阻器按图3所示电路连接好，其中多用电表置于“×100”挡；图3(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察多用电表表盘指针显示光敏电阻阻值的情况，并记录；(4)用手掌(或黑纸)遮光时，观察多用电表表盘指针显示光敏电阻阻值的情况，并记录.4.数据处理根据记录数据分析光敏电阻的特性.5.实验结论(1)光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小；(2)光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量.6.注意事项(1)实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变照射到光敏电阻上的光的多少来达到实验目的；(2)欧姆表每次换挡后都要重新进行欧姆调零.命题点一温度传感器的应用例1(2016·全国卷Ⅰ·23)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60 ℃时，系统报警.提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过I c时就会报警)，电阻箱(最大阻值为999.9 Ω)，直流电源(输出电压为U，内阻不计)，滑动变阻器R1(最大阻值为1 000 Ω)，滑动变阻器R2(最大阻值为2 000 Ω)，单刀双掷开关一个，导线若干.在室温下对系统进行调节.已知U约为18 V，I c约为10 mA；流过报警器的电流超过20 mA 时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60 ℃时阻值为650.0 Ω.(1)在图4中完成待调节的报警系统原理电路图的连线.图4(2)电路中应选用滑动变阻器________(填“R1”或“R2”).(3)按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为________Ω；滑动变阻器的滑片置于______(填“a”或“b”)端附近，不能置于另一端的原因是________.②将开关向______(填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直至________.(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用.答案(1)见解析图(2)R2(3)①650.0 b接通电源后，流过报警器的电流会超过20 mA，报警器可能损坏②c报警器开始报警解析(1)先用电阻箱替代热敏电阻，连接成闭合回路进行调试.电路图连接如图所示.(2)当电路中电流I c＝10 mA时，根据闭合电路欧姆定律有I c＝UR总，解得R总＝1 800 Ω，此时热敏电阻的阻值为650 Ω，则滑动变阻器的阻值为1 150 Ω，所以滑动变阻器选R2.(3)①当热敏电阻阻值小于650 Ω时，报警器就会报警，用电阻箱替代热敏电阻进行调节，应把电阻箱的阻值调到650 Ω.若接通电源后电路中的电流过大(超过20 mA)，报警器就会损坏，电流越小越安全，所以为了电路安全，闭合开关前滑片应置于b端.②用电阻箱替代热敏电阻进行调试，应将开关向c端闭合，开关闭合后要减小电路中的电阻直至报警器报警.变式1利用负温度系数热敏电阻制作的热传感器，一般体积很小，可以用来测量很小范围内的温度变化，反应快，而且精确度高.(1)如果将负温度系数热敏电阻与电源、电流表和其他元件串联成一个电路，其他因素不变，只要热敏电阻所处区域的温度降低，电路中电流将变______(填“大”或“小”).(2)上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度.如果刻度盘正中的温度为20 ℃(如图5甲所示)，则25 ℃的刻度应在20 ℃的刻度的______(填“左”或“右”)侧.图5(3)为了将热敏电阻放置在某蔬菜大棚内检测大棚内温度变化，请用图乙中的器材(可增加元器件)设计一个电路.(请在图乙中作图)答案(1)小(2)右(3)见解析图解析(1)因为负温度系数热敏电阻温度降低时，电阻增大，故电路中电流变小.(2)由(1)的分析知，温度越高，电流越大，25 ℃的刻度应对应较大电流，故在20 ℃的刻度的右侧.(3)如图所示.命题点二光电传感器的应用例2为了节能和环保，一些公共场所使用光控开关控制照明系统.光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx).某光敏电阻R P在不同照度下的阻值如下表：(1)根据表中数据，请在图6甲所示的坐标系描绘出阻值随照度变化的曲线，并说明阻值随照度变化的特点.(2)如图乙所示，当1、2两端所加电压上升至2 V 时，控制开关自动启动照明系统.请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗照度降低至1.0 lx 时启动照明系统，在虚线框内完成电路原理图.(不考虑控制开关对所设计电路的影响)提供的器材如下：光敏电阻R P (符号，阻值见上表)；直流电源E (电动势3 V ，内阻不计)；定值电阻：R 1＝10 k Ω，R 2＝20 k Ω，R 3＝40 k Ω(限选其中之一，并在图中标出)；开关S 及导线若干.图6答案 见解析解析 (1)光敏电阻的阻值随照度变化的曲线如图甲所示，光敏电阻的阻值随照度的增大而减小.(2)根据串联电阻的正比分压关系，E ＝3 V ，当照度降低至1.0 lx 时，1、2两端电压升至2 V ，由图线甲知，此时光敏电阻阻值R P ＝20 k Ω，U R P ＝2 V ，串联电阻分压U R ＝1 V ，由U R PU R ＝R P R ＝2，得R ＝R P 2＝10 k Ω，故选定值电阻R 1，电路原理图如图乙所示.命题点三压力传感器的应用例3材料的电阻随压力的变化而变化的现象称为“压阻效应”，利用这种效应可以测量压力大小.若图7甲为某压敏电阻在室温下的电阻—压力特性曲线，其中R F，R0分别表示有、无压力时压敏电阻的阻值.为了测量压力F，需先测量压敏电阻处于压力中的电阻值R F.请按要求完成下列实验.图7(1)设计一个可以测量处于压力中的该压敏电阻阻值的电路，在图乙的虚线框中画出实验电路原理图(压敏电阻及所给压力已给出，待测压力大小约为0.4×102 N～0.8×102 N，不考虑压力对电路其他部分的影响)，要求误差较小，提供的器材如下：A.压敏电阻，无压力时阻值R0＝6 000 ΩB.滑动变阻器R，全电阻阻值约200 ΩC.电流表A，量程2.5 mA，内阻约30 ΩD.电压表V ，量程3 V ，内阻约3 k ΩE.直流电源E ，电动势3 V ，内阻很小F.开关S ，导线若干(2)正确接线后，将压敏电阻置于待测压力下，通过压敏电阻的电流是1.33 mA ，电压表的示数如图丙所示，则电压表的读数为________ V.(3)此时压敏电阻的阻值为________ Ω；结合图甲可知待测压力的大小F ＝________ N.(计算结果均保留两位有效数字)答案 (1)见解析图 (2)2.00 (3)1.5×103 60解析 (1)根据题述对实验电路的要求，应该采用分压式接法、电流表内接的电路，原理图如图所示.(2)根据电压表读数规则，电压表读数为2.00 V.(3)由欧姆定律，此时压敏电阻的阻值为R F ＝U I －R A ≈1.5×103 Ω，R 0R F ＝4，由题图甲可知，对应的待测压力F ＝60 N.变式2 某些固体材料受到外力后除了产生形变，其电阻率也要发生变化，这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”.现用如图8所示的电路研究某长薄板电阻R x 的压阻效应，已知R x 的阻值变化范围为几欧到几十欧，实验室中有下列器材：图8A.电源E (电动势3 V ，内阻约为1 Ω)B.电流表A 1(0～0.6 A ，内阻r 1＝5 Ω)C.电流表A 2(0～0.6 A ，内阻r 2≈1 Ω)D.开关S ，定值电阻R 0＝5 Ω(1)为了比较准确地测量电阻R x 的阻值，请完成虚线框内电路图的设计.(2)在电阻R x 上加一个竖直向下的力F (设竖直向下为正方向)，闭合开关S ，记下电表读数，A 1的读数为I 1，A 2的读数为I 2，得R x ＝________.(用字母表示)(3)改变力的大小，得到不同的R x 值，然后让力反向从下向上挤压电阻，并改变力的大小，得到不同的R x 值.最后绘成的图象如图9所示，除观察到电阻R x 的阻值随压力F 的增大而均匀减小外，还可以得到的结论是________________________.当F 竖直向下时，可得F x 与所受压力F 的数值关系是R x ＝________.图9答案 (1)见解析图 (2)I 1r 1I 2－I 1(3)压力反向，阻值不变 17－2F解析 (1)利用伏安法测量电阻阻值，但所给器材缺少电压表，可以用内阻已知的电流表A 1代替，另一个电流表A 2测量电流.电路图如图所示.(2)电阻R x 两端电压为U x ＝I 1r 1，流经的电流为I x ＝I 2－I 1，电阻R x ＝I 1r 1I 2－I 1.(3)由题图可知，图象是一次函数图线，即R x ＝kF ＋b ，k ＝ΔR x ΔF ＝－94.5＝－2，b ＝17，则有R x ＝17－2F ；由题图可知，由于图线对称，不管力F 如何增加，R x 均线性减小.。

实验十二传感器的简单使用研究热敏电阻的特性1．实验原理闭合电路欧姆定律，用欧姆表进行测量和观察．2．实验器材半导体热敏电阻、多用电表、温度计、铁架台、烧杯、凉水和热水．3．实验步骤(1)按图1连接好电路，将热敏电阻绝缘处理；图1(2)把多用电表置于欧姆挡，并选择适当的量程测出烧杯中没有水时热敏电阻的阻值，并记下温度计的示数；(3)向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值；(4)将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录．4．数据处理在图2坐标系中，粗略画出热敏电阻的阻值随温度变化的图线．图25．实验结论热敏电阻的阻值随温度的升高而减小，随温度的降低而增大．6．注意事项实验时，加热水后要等一会儿再测热敏电阻阻值，以使电阻温度与水的温度相同，并同时读出水温．研究光敏电阻的光敏特性1．实验原理闭合电路欧姆定律，用欧姆表进行测量和观察．2．实验器材光敏电阻、多用电表、小灯泡、滑动变阻器、导线、电源．3．实验步骤(1)将光敏电阻、多用电表、灯泡、滑动变阻器如图3所示电路连接好，其中多用电表置于“×100”挡；图3(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察多用电表表盘指针显示电阻阻值的情况，并记录；(4)用手掌(或黑纸)遮光时，观察多用电表表盘指针显示电阻阻值的情况，并记录．4．数据处理根据记录数据分析光敏电阻的特性．5．实验结论(1)光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小；(2)光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量．6．注意事项(1)实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变射到光敏电阻上的光的多少来达到实验目的；(2)欧姆表每次换挡后都要重新进行欧姆调零.命题点一教材原型实验例1热电传感器利用了热敏电阻对温度变化响应很敏感的特性．某学习小组的同学拟探究某种类型的热敏电阻的阻值如何随温度变化．从室温升到80℃时，所提供的热敏电阻R t 的阻值变化范围可能是由5Ω变到1Ω或由5Ω变到45Ω.除热敏电阻外，可供选用的器材如下：温度计，测温范围－10～100℃；电流表A1，量程3A，内阻r A＝0.1Ω；电流表A2，量程0.6A，内阻约为0.2Ω；电压表V1，量程6V，内阻r V＝1.5kΩ；电压表V2，量程3V，内阻约为1kΩ；标准电阻，阻值R1＝100Ω；滑动变阻器R2，阻值范围0～5Ω；电源E，电动势3V，内阻不计；开关及导线若干．(1)甲同学利用如图4所示的电路测量室温下热敏电阻的阻值．要使测量效果最好，应选下列________组器材．图4A．A1和V1B．A2和V2C．A1和V2(2)在测量过程中，随着倒入烧杯中的开水增多，热敏电阻的温度升高到80℃时，甲同学发现电流表、电压表的示数几乎都不随滑动变阻器R2的阻值的变化而改变(电路保持安全完好)，这说明热敏电阻的阻值随温度升高而________．(选填“增大”或“减小”)(3)学习小组的同学根据甲同学的实验，建议他在测量较高温度热敏电阻的阻值时重新设计电路，更换器材．请你在如图5所示的虚线框内完成测量温度80℃时热敏电阻阻值的实验电路图．图5答案(1)B (2)增大(3)见解析图解析(1)电源的电动势为3V，故电压表选V2，电阻为几十欧姆，故电流较小，故电流表选A2，故选B.(2)由题意知，调节滑动变阻器起不到改变电流的作用，说明待测电阻较大，故热敏电阻的阻值随温度的升高而增大．(3)因80℃时热敏电阻阻值较大，而滑动变阻器阻值较小，故滑动变阻器采用分压接法．又因电阻阻值较大，故电流表不能准确测量电流，故采用电压表V1与定值电阻R1并联后充当电流表来测量电流，故电路图如图所示1．为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．某光敏电阻R P在不同照度下的阻值如下表：(1)根据表中数据，请在图6坐标系中描绘出阻值随照度变化的曲线，并说明阻值随照度变化的特点．图6(2)如图7所示当1、2两端所加电压上升至2V时，控制开关自动启动照明系统．请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗照度降低至1.0lx时启动照明系统，在虚线框内完成电路原理图．(不考虑控制开关对所设计电路的影响)图7提供的器材如下：光敏电阻R P(符号)；直流电源E(电动势3V，内阻不计)；定值电阻：R1＝10kΩ，R2＝20kΩ，R3＝40kΩ(限选其中之一并在图中标出)；开关S及导线若干．答案见解析解析(1)光敏电阻的阻值随照度变化的曲线如图甲所示，阻值随照度变化的特点：光敏电阻的阻值随照度的增大呈非线性减小；(2)电源电动势为3V，当光敏电阻阻值为20kΩ时，其两端电压为2V，则U＝R PR P＋R1·E，解得R1＝10kΩ，实验电路如图乙所示．2．利用负温度系数热敏电阻制作的热传感器，一般体积很小，可以用来测量很小范围内的温度变化，反应快，而且精确度高．(1)如果将负温度系数热敏电阻与电源、电流表和其他元件串联成一个电路，其他因素不变，只要热敏电阻所处区域的温度降低，电路中电流将变______(填“大”或“小”)．(2)上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度．如果刻度盘正中的温度为20℃(如图8甲所示)，则25℃的刻度应在20℃的刻度的______(填“左”或“右”)侧．图8(3)为了将热敏电阻放置在某蔬菜大棚内检测大棚内温度变化，请用图乙中的器材(可增加元器件)设计一个电路．(请在图乙中作图)答案(1)小(2)右(3)见解析图解析(1)因为负温度系数热敏电阻温度降低时，电阻增大．故电路中电流会减小．(2)由(1)的分析知，温度越高，电流越大，25℃的刻度应对应较大电流，故在20℃的刻度的右侧．(3)如图所示．命题点二实验拓展创新例2(2016·全国Ⅰ卷·23)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60℃时，系统报警．提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过I c时就会报警)，电阻箱(最大阻值为999.9Ω)，直流电源(输出电压为U，内阻不计)，滑动变阻器R1(最大阻值为1000Ω)，滑动变阻器R2(最大阻值为2000Ω)，单刀双掷开关一个，导线若干．在室温下对系统进行调节．已知U约为18V，I c约为10mA；流过报警器的电流超过20mA时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60℃时阻值为650.0Ω.(1)在图9中完成待调节的报警系统原理电路图的连线．图9(2)电路中应选用滑动变阻器________(填“R1”或“R2”)．(3)按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为________Ω；滑动变阻器的滑片位置于______(填“a”或“b”)端附近，不能置于另一端的原因是________．②将开关向______(填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直至________．(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用．答案(1)见解析图(2)R2(3)①650.0 b接通电源后，流过报警器的电流会超过20mA，报警器可能损坏②c报警器开始报警解析(1)先用电阻箱替代热敏电阻，连接成闭合回路进行调试．电路图连接如图所示．(2)当电路中电流I c＝10mA时，根据闭合电路欧姆定律有I c＝UR总，解得R总＝1800Ω，此时热敏电阻的阻值为650Ω，则滑动变阻器的阻值为1150Ω，所以滑动变阻器选R2.(3)①当热敏电阻阻值小于650Ω时，报警器就会报警，用电阻箱替代热敏电阻进行调节，应把电阻箱的阻值调到650Ω.若接通电源后电路中的电流过大(超过20mA)，报警器就会损坏，电流越小越安全，所以为了电路安全，闭合开关前滑片应置于b端．②用电阻箱替代热敏电阻进行调试，应将开关向c端闭合，开关闭合后要减小电路中的电阻直至报警器报警．3．如图10所示装置可以用来测量硬弹簧(即劲度系数较大的弹簧)的劲度系数k.电源的电动势为E，内阻可忽略不计；滑动变阻器全长为L，重力加速度为g.为理想电压表．当木板上没有放重物时，滑动变阻器的触头位于图中a点，此时电压表示数为零．在木板上放置质量为m的重物，滑动变阻器的触头随木板一起下移．由电压表的示数U及其他给定条件，可计算出弹簧的劲度系数k.图10(1)写出m、U与k之间所满足的关系式．(2)已知E＝1.50V，L＝12.0cm，g取9.80m/s2.测量结果如下表：①在图11中给出的坐标纸上利用表中数据描出m－U直线．图11②m－U直线的斜率为________kg/V(结果保留三位有效数字)．③弹簧的劲度系数k＝________N/m(结果保留三位有效数字)．答案 (1)m ＝Lk EgU (2)①见解析图 ②10.0 ③1.23×103解析 (1)设放置质量为m 的重物时弹簧的压缩量为x ，则有mg ＝kx 又U ＝x LE 解得m ＝Lk EgU .(2)①用描点法作图，作出的图象如图所示．②选取(0,0)、(0.90,9)两点，则斜率为Δm ΔU ＝9－00.90－0kg/V ＝10.0 kg/V.③因m ＝Lk Eg U ，故Lk Eg ＝ΔmΔU ，k ＝Δm ΔU ·Eg L ＝10.0×1.50×9.800.120N/m≈1.23×103 N/m. 4．某些固体材料受到外力后除了产生形变，其电阻率也要发生变化，这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”．现用如图12所示的电路研究某长薄板电阻R x 的压阻效应，已知R x 的阻值变化范围为几欧到几十欧，实验室中有下列器材：图12A ．电源E (3V ，内阻约为1Ω)B ．电流表A 1(0～0.6A ，内阻r 1＝5Ω)C ．电流表A 2(0～0.6A ，内阻r 2≈1Ω)D ．开关S ，定值电阻R 0＝5Ω(1)为了比较准确地测量电阻R x 的阻值，请完成虚线框内电路图的设计．(2)在电阻R x 上加一个竖直向下的力F (设竖直向下为正方向)，闭合开关S ，记下电表读数，A 1的读数为I 1，A 2的读数为I 2，得R x ＝________.(用字母表示)(3)改变力的大小，得到不同的R x 值，然后让力反向从下向上挤压电阻，并改变力的大小，得到不同的R x 值．最后绘成的图象如图13所示，除观察到电阻R x 的阻值随压力F 的增大而均匀减小外，还可以得到的结论是________________________．当F 竖直向下时，可得F x 与所受压力F 的数值关系是R x ＝________.图13答案 (1)见解析图 (2)I 1r 1I 2－I 1(3)压力反向，阻值不变 17－2F解析 (1)利用伏安法测量电阻阻值，但所给器材缺少电压表，可以用内阻已知的电流表A 1代替，另一个电流表A 2测量电流．如图所示．(2)电阻两端电压为U x ＝I 1r 1，流经的电流为I x ＝I 2－I 1，电阻R x ＝I 1r 1I 2－I 1. (3)由图可知，图象是一次函数图线，即R x ＝kF ＋b ，k ＝－ΔR x ΔF ＝－94.5＝－2，b ＝17，则有R x ＝17－2F ；从图可知，由于图线对称，不管力F 方向如何增加，R x 均线性减小．⊳思维建模能力的培养 ⊳析题破题能力的培养1．对于原线圈电路接有用电器的问题，输入功率等于输出功率，要注意电压与匝数成正比关系成立的条件，此时U 1U 2＝n 1n 2中U 1指的是原线圈两端电压，而不是电源电压．原线圈两端电压与用电器电压之和等于电源电压． 2．常见图例(图1)图13．处理技巧首先计算出通过副线圈的电流，由电流比关系可知原线圈的电流；其次根据欧姆定律可表示出与原线圈串联的电阻两端的电压；最后结合题意，列出原线圈两端电压的表达式，根据电压比关系求出副线圈两端电压．例1 一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图2所示．设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则( )图2A ．U ＝66V ，k ＝19B ．U ＝22V ，k ＝19C ．U ＝66V ，k ＝13D ．U ＝22V ，k ＝13答案 A解析 因原、副线圈的匝数比为3∶1，根据变压器的工作原理得I 1I 2＝n 2n 1，即原、副线圈中的电流之比I 1I 2＝13，因P ＝I 2R ，故原、副线圈回路中电阻消耗的功率的比值k ＝I 21I 22＝19.副线圈两端电压为U ，因U 1U 2＝n 1n 2，则原线圈两端电压为3U ，副线圈中U ＝I 2R ，与原线圈连接的电阻两端的电压U ′＝I 1R ＝13I 2R ＝U 3，因原线圈一侧所加电压为220V ，所以U3＋3U ＝220V ，解得U ＝66V ，综上所述选项A 正确，B 、C 、D 错误．含有变压器的动态电路问题的解题思路：例2 (多选)如图3所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q 来调节，在副线圈两端连接了定值电阻R 0和滑动变阻器R ，P 为滑动变阻器的滑片．在原线圈上加一电压为U 的正弦式交变电流，则( )图3A ．保持Q 的位置不动，将P 向上滑动时，电流表读数变大B ．保持Q 的位置不动，将P 向上滑动时，电流表读数变小C ．保持P 的位置不动，将Q 向上滑动时，电流表读数变大D ．保持P 的位置不动，将Q 向上滑动时，电流表读数变小答案 BC解析 保持Q 不动时，副线圈输出电压不变，将P 向上滑动时，电阻R 增大，副线圈总电阻增大，副线圈电流减小，由I 1I 2＝n 2n 1知，原线圈电流也减小，故A 错误，B 对．保持P 的位置不动，将Q 向上滑动时，副线圈匝数增多，由U 1U 2＝n 1n 2知，输出电压变大，变压器输出功率和输入功率都变大，输入电流也相应变大，故C 对，D 错． 45分钟章末验收卷一、单项选择题1.如图1所示，单匝闭合金属线框abcd 在匀强磁场中绕垂直于磁场的轴OO ′匀速转动，设穿过线框的最大磁通量为Φm ，线框中的最大感应电动势为E m ，从线框平面与磁场平行时刻开始计时，下面说法不正确的是( )图1A ．当穿过线框的磁通量为Φm 2的时刻，线框中的感应电动势为E m 2B ．线框中的电流强度随时间按余弦规律变化C ．线框转动的角速度为E mΦm D ．线框在垂直于磁场方向平面内的投影面积随时间按正弦规律变化答案 A解析 设线框转动的角速度为ω，根据题意，线框中的感应电动势的瞬时值表达式为e ＝E m cos ωt ，其中E m ＝Φm ω，所以ω＝E m Φm ，选项B 、C 正确；当穿过线框的磁通量为Φm 2的时刻，ωt ＝30°，所以线框中的感应电动势为e ＝E m cos30°＝3E m 2，选项A 错误；计时开始时刻，线框在垂直于磁场方向平面内的投影面积为零，所以以后该面积随时间按正弦规律变化，选项D 正确．2.如图2所示电路中，电源电压u ＝311sin (100πt ) V ，A 、B 间接有“220V 440W ”的电暖宝、“220V 220W ”的抽油烟机、交流电压表及保险丝．下列说法正确的是( )图2A ．交流电压表的示数为311VB ．电路要正常工作，保险丝的额定电流不能小于32AC ．电暖宝发热功率是抽油烟机发热功率的2倍D ．1min 内抽油烟机消耗的电能为1.32×104J答案 D解析 交流电压表的示数为有效值为220V ，故选项A 错误；由公式P ＝UI 知电路要正常工作，干路中电流有效值为3A ，所以保险丝的额定电流不能小于3A ，故选项B 错误；电暖宝是纯电阻用电器，P 热＝P 电，而抽油烟机是非纯电阻用电器，P 热＜P 电，故选项C 错误；1min 内抽油烟机消耗的电能为W ＝Pt ＝1.32×104J ，故选项D 正确．3．如图3所示为某住宅区的应急供电系统，由交流发电机和副线圈匝数可调的理想降压变压器组成．发电机中矩形线圈所围的面积为S，匝数为N，电阻不计，它可绕水平轴OO′在磁感应强度为B的水平匀强磁场中以角速度ω匀速转动．矩形线圈通过滑环连接降压变压器，滑动触头P上下移动时可改变输出电压，R0表示输电线的等效电阻．以线圈平面与磁场平行时为计时起点，下列判断正确的是( )图3A．若发电机线圈某时刻处于图示位置，变压器原线圈的电流瞬时值为零B．发电机线圈感应电动势的瞬时值表达式为e＝NBSωsinωtC．当用电量增加时，为使用户电压保持不变，滑动触头P应向上滑动D．当滑动触头P向下移动时，变压器原线圈两端的电压将升高答案 C解析线圈处于图示位置时，与中性面垂直，电流瞬时值最大，选项A错误；从垂直中性面开始计时，感应电动势的瞬时值表达式为e＝NBSωcosωt，选项B错误；当用电量增加时，变压器输出电流增大，输电线的电阻上电压增大，为使用户电压保持不变，滑动触头P应向上滑动，选项C正确．当滑动触头P向下移动时，变压器原线圈两端的电压不变，输出电压将降低，选项D错误．4．如图4所示，图a中变压器为理想变压器，其原线圈接在u＝122sin100πt(V)的交流电源上，副线圈与阻值R1＝2Ω的电阻接成闭合电路，电流表为理想电流表．图b中阻值为R2＝32Ω的电阻直接接到u＝122sin100πt(V)的交流电源上，结果电阻R1与R2消耗的电功率相等，则( )图4A．通过电阻R1的交流电的频率为0.02HzB．电阻R1消耗的电功率为9WC．电流表的示数为6AD．变压器原、副线圈匝数比为4∶1答案 D解析由交流电瞬时值表达式u＝122sin100πt(V)可知，ω＝100πrad/s＝2πf，该交流电的频率为f ＝ω2π＝50Hz ，周期为0.02s ，由于变压器不改变交流电的频率，所以通过电阻R 1的交流电的频率为50Hz ，选项A 错误．由题图b 可知，阻值为R 2＝32Ω的电阻两端电压的有效值为U ＝12V ，电阻R 2消耗的电功率为P 2＝U 2R 2＝4.5W ．根据题述，电阻R 1与R 2消耗的电功率相等，可知电阻R 1消耗的电功率为P 1＝P 2＝4.5W ，选项B 错误．由P 1＝I 2R 1，解得电流表的示数为I ＝1.5A ，选项C 错误．变压器副线圈两端电压U 2＝IR 1＝3V ，变压器原、副线圈匝数比为n 1∶n 2＝U ∶U 2＝12∶3＝4∶1，选项D 正确．5．如图5为某发电站电能输送示意图．已知发电机的输出电压、输电线的电阻及理想升压、降压变压器匝数均不变，若用户电阻R 0减小，下列说法正确的是( )图5A ．发电机的输出功率减小B ．输电线上的功率损失减小C ．用户得到的电压减小D ．输电线输送电压减小答案 C解析 若用户电阻减小，则降压变压器输出功率增大，导致发电机的输出功率增大，选项A 错误．若用户电阻减小，降压变压器输出功率增大，导致输电线上电流增大，输电线上损失电压增大，输电线上的功率损失增大，选项B 错误．输电线上损失电压增大，降压变压器原线圈输入电压减小，由于降压变压器的原、副线圈匝数比不变，降压变压器副线圈输出电压(即用户得到的电压)减小，选项C 正确．根据题给发电机的输出电压不变，升压变压器的原线圈输入电压不变．由于升压变压器的原、副线圈匝数比不变，则输电线上输送电压不变，选项D 错误．6．如图6所示，理想变压器的原、副线圈分别接理想电流表、理想电压表，副线圈上通过输电线接有一个灯泡L ，一个电吹风M ，输电线的等效电阻为R ，副线圈匝数可以通过调节滑片P 改变．S 断开时，灯泡L 正常发光，滑片P 位置不动，当S 闭合时，以下说法中正确的是( )图6A ．电压表读数增大B ．电流表读数减小C ．等效电阻R 两端电压增大D ．为使灯泡L 正常发光，滑片P 应向下滑动答案 C解析 当S 闭合时，变压器副线圈电路电流增大，两端电压不变，电压表读数不变，选项A 错误．由于变压器输出功率增大，则输入电流增大，电流表读数增大，选项B 错误．由于输电线中电流增大，所以输电线等效电阻R 两端电压增大，选项C 正确．为使灯泡L 正常发光，应该增大变压器输出电压，滑片P 应向上滑动，选项D 错误．7．如图7甲所示，自耦理想变压器输入端a 、b 接入图乙所示的交流电源，一个二极管和两个阻值均为R ＝40Ω的负载电阻接到副线圈的两端，电压表和电流表均为理想交流电表．当滑片位于原线圈中点位置时，开关S 处于断开状态，下列说法正确的是()图7A ．t ＝0.01s 时，电压表示数为零B ．t ＝0.015s 时，电流表示数为5.5AC ．闭合开关S 后，电压表示数增大D ．闭合开关S 后，电流表示数为16.5A答案 D解析 交流电压表和电流表示数均为有效值，因而t ＝0.01s 时，副线圈两端电压有效值U 2＝440V ，选项A 错误；根据闭合电路欧姆定律可知，电流表示数为11A ，选项B 错误；副线圈电压取决于原线圈电压，闭合开关S 后，电压表示数不变，选项C 错误；闭合开关S 后，副线圈在一个周期内消耗的能量等于原线圈一个周期内消耗的能量，即U 22R 2·T 2＋U 22R ·T 2＝U 1I 1T ，代入数据解得I 1＝33A ，而I 1n 1＝I 2n 2，故I 2＝16.5A ，选项D 正确．二、多项选择题8．如图8所示，图a 是远距离输电线路的示意图，图b 是用户得到的电压随时间变化的图象，已知降压变压器的匝数比为10∶1，不考虑降压变压器与用户间导线的电阻，则()图8A ．发电机输出交流电的频率是50HzB ．升压变压器的输出电压为2200VC ．输电线的电流只由降压变压器原、副线圈的匝数比决定D ．当用户用电器的总电阻增大时，输电线上损失的功率减小答案 AD解析 根据题图b 所示的用户得到的电压随时间变化的图象，可知该交变电流的电压最大值为2202V ，周期是T ＝0.02s ，频率是f ＝1T＝50Hz.由于变压器不改变正弦交变电流的频率，所以发电机输出交流电的频率是50Hz ，选项A 正确．用户得到的电压为U ＝220V ，根据变压器的变压公式可知，降压变压器的输入电压为2200V ．由于输电线上有电压损失，所以升压变压器的输出电压一定大于2200V ，选项B 错误．根据变压器的功率关系，输出功率决定输入功率，输电线的电流不但与降压变压器原、副线圈的匝数比有关，还与用户的电功率有关，用户使用的电功率越大，输电线中电流就越大，选项C 错误．当用户用电器的总电阻增大时，用户使用的电功率减小，输电线上电流减小，输电线上损失的功率减小，选项D 正确．9．如图9所示，M 为理想变压器，电表为理想电表，导线电阻忽略不计，原线圈接稳定的正弦式交流电源．当变阻器滑片P 向上移动时，读数发生变化的电表是( )图9A ．A 1B ．A 2C ．V 1D ．V 2答案 AB解析 根据变压器输入电压决定输出电压，可知电压表V 1和V 2的读数不变，选项C 、D 错误；当滑动变阻器滑片P 向上移动时，滑动变阻器R 接入电路的电阻逐渐减小，电流表A 2的读数增大，选项B 正确；由变压器输出功率决定输入功率，可知输入功率增大，电流表A 1的读数增大，选项A 正确．10．图10甲中的变压器为理想变压器，原线圈的匝数n 1与副线圈全部匝数n 2之比为5∶1，副线圈接有两个电阻R 1＝10Ω，R 2＝5Ω.现在原线圈输入正弦式交变电流，将滑动触头P 置于副线圈的中点，a 、b 两端接示波器，检测a 、b 两端的电压如图乙所示．设电流表A 为理想电流表，导线电阻不计．则下列判断正确的是( )图10A ．原线圈上电压变化的频率为50HzB ．电流表的示数为0.14AC ．只将滑动触头P 向上移动一些，电流表示数可能减小D ．只将a 、b 两端用导线连接，原线圈的输入功率为45W答案 BD解析 由题图乙得到，交变电流的周期为0.04s ，所以频率为25Hz ，A 项错误；因为U ab ＝52V ，副线圈电压为U 2＝(52＋102) V ＝152V ，副线圈中的电流为I 2＝2A ，根据I 1I 2＝n 22n 1，解得I 1＝210A ≈0.14A ，B 项正确；将滑动触头向上移动，根据U 1U 2＝n 1n 2可知，U 2增大，副线圈消耗功率增大，原线圈中输出功率增大，所以电流表示数增大，C 项错误；只将a 、b 用导线连接，消耗的功率为P 2＝U 22R 1＝45W ，D 项正确． 11．理想变压器原、副线圈的匝数比为11∶3，各电表均为理想交流电表，原线圈a 、b 端接有正弦式交变电压u ＝2202sin100πt (V)，副线圈c 、d 端接有如图11所示电路，三个定值电阻的阻值均为R ＝40Ω.开关S 闭合后，下列说法中正确的是( )图11A ．副线圈c 、d 端输出电压的频率约为14HzB ．电压表的示数为20VC ．变压器输入的功率为60WD ．开关S 断开后，电流表的示数减小约0.02A答案 BC解析 变压器不能改变频率，f ＝50Hz ，A 错；由u ＝2202sin100πt (V)可知原线圈a 、b 端输入电压的有效值为U 1＝220V ，由变压规律知副线圈c 、d 端电压有效值为U 2＝n 2n 1U 1＝60V ，由串并联电路特点知电压表的示数为U 23＝20V ，B 对；因副线圈电路的总电阻为32R ＝60Ω，所以副线圈电流为I 2＝1A ，原线圈电流为I 1＝n 2n 1I 2＝311A ，由P ＝U 1I 1得变压器输入的功率为P ＝60W ，C 对；开关断开后，副线圈总电阻增大，变为80Ω，电流变为I 2′＝34A ，此时原线圈中电流为I 1′＝n 2n 1I 2′＝944A ，电流减小了ΔI ＝344A ≈0.07A ，D 错． 12．如图12所示，理想变压器原、副线圈匝数比为11∶5，现在原线圈AB 之间加上u ＝2202sin100πt (V)的正弦交流电，副线圈上接有一电阻R ＝25Ω，D 为理想二极管，灯泡发光时的电阻为10Ω，电阻与灯泡两支路可由一单刀双掷开关进行切换，则( )图12A ．开关拨到1时，电流表示数为5.6AB ．开关拨到1时，电阻的功率为400WC ．开关拨到2时，电流表示数为5AD ．开关拨到2时，灯泡的功率为500W答案 BD解析 当开关拨到1时，电阻接到变压器的副线圈上，因为原线圈上电压的有效值为220V ，变压器的原、副线圈的匝数比为11∶5，所以副线圈上电压有效值为100V ，则电流表的示数I ＝100V 25Ω＝4A ，功率P ＝I 2R ＝400W ，A 项错误，B 项正确；当开关拨到2时，副线圈上电压的有效值为100V ，二极管的作用是让灯泡的通电时间变为无二极管时的一半，无二极管时，电流的有效值I 0＝10A ，有二极管时，设电流的有效值为I 1，则I 20R L T 2＝I 21R L T ，可得I 1＝52A ，功率P ＝I 21R L ＝500W ，C 项错误，D 项正确．。

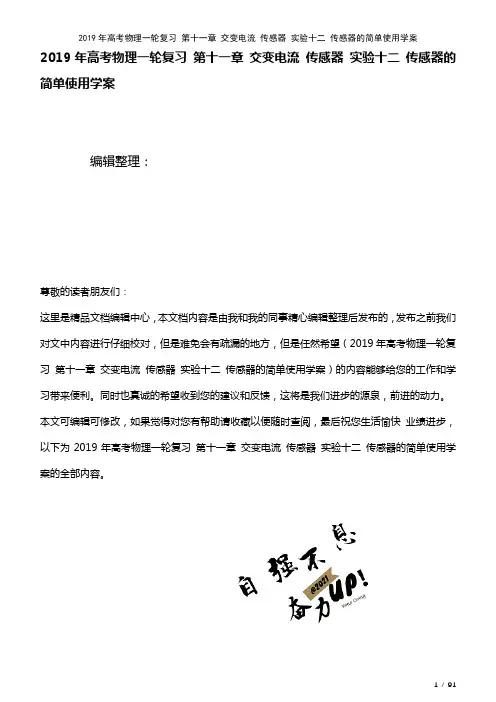

2019年高考物理一轮复习第十一章交变电流传感器实验十二传感器的简单使用学案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019年高考物理一轮复习第十一章交变电流传感器实验十二传感器的简单使用学案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019年高考物理一轮复习第十一章交变电流传感器实验十二传感器的简单使用学案的全部内容。

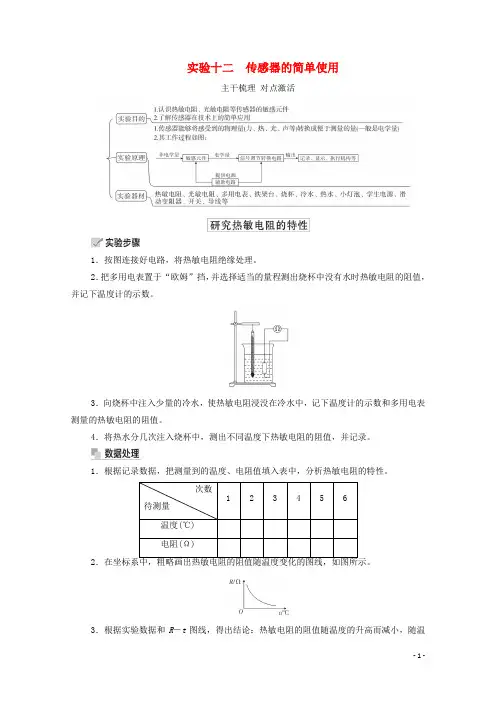

实验十二传感器的简单使用板块一主干梳理·夯实基础1错误!◆实验步骤1．按下图连接好电路，将热敏电阻绝缘处理.2．把多用电表置于“欧姆”挡,并选择适当的量程测出烧杯中没有水时热敏电阻的阻值,并记下温度计的示数。

3．向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值.4．将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录。

◆数据处理1．根据记录数据，把测量到的温度、电阻值填入表中，分析热敏电阻的特性.2．在坐标系中，粗略画出热敏电阻的阻值随温度变化的图线，如图所示.3．根据实验数据和R­t图线，得出结论：热敏电阻的阻值随温度的升高而减小，随温度的降低而增大。

2研究光敏电阻的光敏特性◆实验步骤1．将光敏电阻、多用电表、小灯泡、滑动变阻器按如图所示电路连接好,其中多用电表置于“×100”挡。

2．先测出在室内自然光的照射下光敏电阻的阻值，并记录数据。

3．打开电源,让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察表盘指针显示电阻阻值的情况,并记录。

4．用手掌(或黑纸）遮光,观察表盘指针显示电阻阻值的情况，并记录。

◆数据处理把记录的结果填入表中，根据记录数据分析光敏电阻的特性.光照强度弱中强无光照射阻值/Ω结论：光敏电阻的阻值被光照射时发生变化，光照增强电阻变小，光照减弱电阻变大。

实验十二传感器的简单使用主干梳理对点激活1．按图连接好电路，将热敏电阻绝缘处理。

2．把多用电表置于“欧姆”挡，并选择适当的量程测出烧杯中没有水时热敏电阻的阻值，并记下温度计的示数。

3．向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值。

4．将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录。

1．根据记录数据，把测量到的温度、电阻值填入表中，分析热敏电阻的特性。

次数12345 6待测量温度(℃)电阻(Ω)23．根据实验数据和R－t图线，得出结论：热敏电阻的阻值随温度的升高而减小，随温度的降低而增大。

1．将光敏电阻、多用电表、小灯泡、滑动变阻器按如图所示电路连接好，其中多用电表置于“欧姆”挡。

2．先测出在室内自然光的照射下光敏电阻的阻值，并记录数据。

3．打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察表盘指针显示电阻阻值的情况，并记录。

4．用手掌(或黑纸)遮光，观察表盘指针显示电阻阻值的情况，并记录。

1．把记录的结果填入表中，根据记录数据分析光敏电阻的特性。

光照强度弱中强无光照射阻值/Ω光照减弱电阻变大。

1．温度计读数带来的误差：可以选用精度高的温度计读数三次取平均值。

2．欧姆表的读数带来的误差：可以对同一温度、同一光照强度下的电阻读数三次取平均值。

1．在做热敏电阻实验时，加入水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温和电阻值。

2．光敏电阻实验中，如果效果不明显，可将光敏电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变照射到光敏电阻上的光的强度。

3．欧姆表每次换挡后都要重新进行欧姆调零。

考点细研悟法培优考点1 热敏电阻的应用例1 如图所示，图甲为热敏电阻的R­t图象，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器线圈的电阻为150 Ω。

当线圈中的电流大于或等于20 mA 时，继电器的衔铁被吸合。

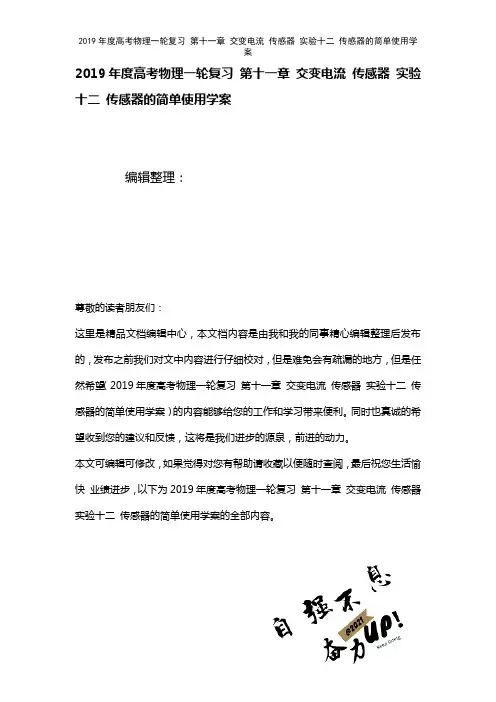

2019年度高考物理一轮复习第十一章交变电流传感器实验十二传感器的简单使用学案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019年度高考物理一轮复习第十一章交变电流传感器实验十二传感器的简单使用学案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019年度高考物理一轮复习第十一章交变电流传感器实验十二传感器的简单使用学案的全部内容。

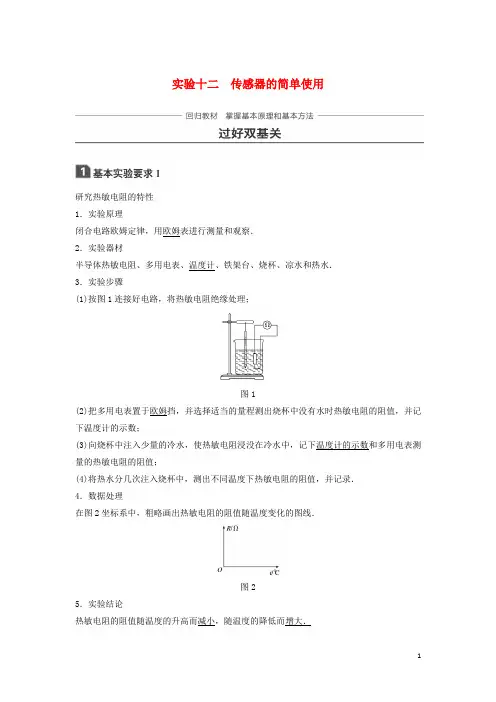

实验十二传感器的简单使用一、研究热敏电阻的特性1。

实验原理闭合电路欧姆定律,用欧姆表进行测量和观察.2.实验器材半导体热敏电阻、多用电表、温度计、铁架台、烧杯、凉水和热水.3.实验步骤（1)按图1连接好电路，将热敏电阻绝缘处理；图1(2)把多用电表置于欧姆挡，并选择适当的量程测出烧杯中没有水时热敏电阻的阻值，并记下温度计的示数；(3)向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值；（4)将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录。

4.数据处理在图2坐标系中，粗略画出热敏电阻的阻值随温度变化的图线.图25。

实验结论热敏电阻的阻值随温度的升高而减小，随温度的降低而增大。

6.注意事项实验时，加热水后要等一会儿再测热敏电阻阻值,以使电阻温度与水的温度相同，并同时读出水温。

二、研究光敏电阻的光敏特性1。

实验原理闭合电路欧姆定律，用欧姆表进行测量和观察。

2。

实验器材光敏电阻、多用电表、小灯泡、滑动变阻器、导线、电源。

3。

实验步骤（1)将光敏电阻、多用电表、灯泡、滑动变阻器按图3所示电路连接好,其中多用电表置于“×100"挡;图3(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮,观察多用电表表盘指针显示光敏电阻阻值的情况，并记录；（4)用手掌（或黑纸）遮光时，观察多用电表表盘指针显示光敏电阻阻值的情况，并记录。

实验十二传感器的简单使用1．实验目的(1）了解常见传感器元件的作用.（2）探究热敏电阻、光敏电阻的特性.2．实验原理传感器将感受到的非电学量（力、热、光、声等),转换成便于测量的电学量。

3．实验器材热敏电阻、光敏电阻、多用电表、铁架台、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等.4．实验过程（1）研究热敏电阻的特性①按如图所示连接好实物。

②将热水分几次注入烧杯中，测量每次水的温度、热敏电阻的阻值。

③结论：热敏电阻的阻值随温度的升高而减小,随温度的降低而增大。

（2）研究光敏电阻的特性①将光敏电阻、多用电表、灯泡、滑动变阻器按如图所示正确连接，多用电表置于“×100"挡。

②先测出在室内自然光的照射下光敏电阻的阻值。

③打开电源，让小灯泡发光，调节灯泡的亮度使之逐渐变亮,观察光敏电阻的变化情况。

④用黑纸遮光时，观察光敏电阻的变化情况.⑤结论：光照增强光敏电阻阻值变小,光照减弱光敏电阻阻值变大。

5．注意事项（1）在做热敏电阻实验时，加开水后要等一会儿再测其阻值,以使电阻温度与水的温度相同，并同时读出水温、电压和电流值.（2)光敏电阻实验中，如果效果不明显,可将电阻部分电路放入带盖的纸盒中,并通过盖上小孔改变照射到光敏电阻上的光的强度。

（3）欧姆表每次换挡后都要重新调零。

教材原型实验1．某实验小组探究一种热敏电阻的温度特性.现用直流恒流电源（在正常工作状态下输出的电流恒定）、电压表、待测热敏电阻、保温容器、温度计、开关和导线连成如图甲所示的实物图。

甲（1）实验的主要步骤：①正确连接电路，在保温容器中注入适量冷水，接通电源,调节并记录电源输出的电流值；②在保温容器中添加少量热水，待温度稳定后,闭合开关，________，________,断开开关。

③重复第②步操作若干次，测得多组数据。

（2)实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得如图乙所示的R。

t关系图线,请根据图线写出该热敏电阻的R。

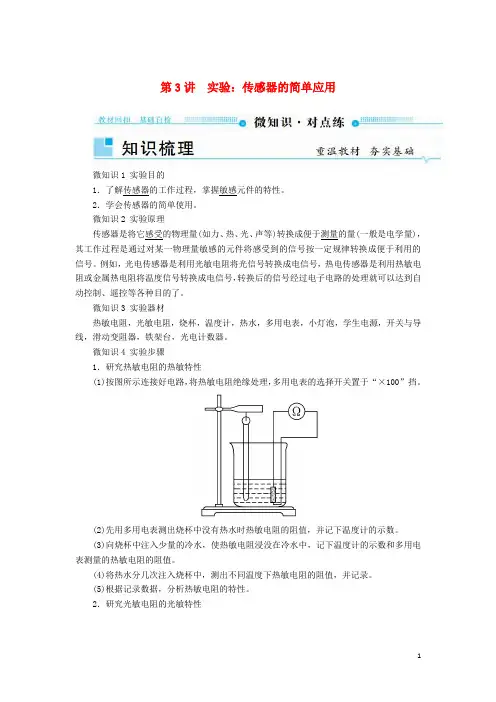

第3讲实验：传感器的简单应用微知识1 实验目的1．了解传感器的工作过程，掌握敏感元件的特性。

2．学会传感器的简单使用。

微知识2 实验原理传感器是将它感受的物理量(如力、热、光、声等)转换成便于测量的量(一般是电学量)，其工作过程是通过对某一物理量敏感的元件将感受到的信号按一定规律转换成便于利用的信号。

例如，光电传感器是利用光敏电阻将光信号转换成电信号，热电传感器是利用热敏电阻或金属热电阻将温度信号转换成电信号，转换后的信号经过电子电路的处理就可以达到自动控制、遥控等各种目的了。

微知识3 实验器材热敏电阻，光敏电阻，烧杯，温度计，热水，多用电表，小灯泡，学生电源，开关与导线，滑动变阻器，铁架台，光电计数器。

微知识4 实验步骤1．研究热敏电阻的热敏特性(1)按图所示连接好电路，将热敏电阻绝缘处理，多用电表的选择开关置于“×100”挡。

(2)先用多用电表测出烧杯中没有热水时热敏电阻的阻值，并记下温度计的示数。

(3)向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值。

(4)将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录。

(5)根据记录数据，分析热敏电阻的特性。

2．研究光敏电阻的光敏特性(1)将光电传感器、多用电表、灯泡、滑动变阻器按图所示电路连接好，其中多用电表置于“×1 k”挡。

(2)先测出小灯泡不发光时光敏电阻的阻值，并记录数据。

(3)打开电源，让小灯泡发光，调节小灯泡的亮度，使之逐渐变亮，观察表盘指针显示电阻阻值的情况，并记录。

(4)根据记录数据，分析光敏电阻的特性。

3．将手掌或一个厚纸板插入光源和光电计数器之间，观察、分析光电计数器的工作原理。

微知识5 数据处理根据上面记录的数据，完成以下表格内容。

1．研究热敏电阻的热敏特性2.研究光敏电阻的光敏特性微知识6 注意事项1．热敏电阻、烧杯、温度计容易破损，实验中注意轻拿轻放。
