家庭配电箱开关如何配置

家庭配电箱空开配置_家用配电箱空开选择
1、进线总空开选大的，依据你全家负荷选32-40-63A产品，这个选小了你家负荷太大了会跳，选大了一旦出故障，你家上级的断路器比你先跳比较麻烦，得找物业电工来开上级断路器。

2、在进线总空开下配置各个回路：
（1）其中照明选择10-16A无漏电爱护功能的开关；
（2）每个空调挂机一路电，依据空调功率选择16-25A无漏电爱护功能的开关（由于不落地，所以外壳漏电损害人体可能性特别小）；（3）每个空调柜机一路电，依据空调功率选择20-25A有漏电爱护功能的开关（由于落地，所以有可能外壳漏电损害人体）；
（4）即热型热水器一路电，依据功率选择开关，最好带漏电爱护，下级带也可以，至少一侧带。

（5）每个房间插座一路电，依据功率选择16-25A有漏电爱护功能的开关（由于电器及插座距地很近，所以有可能外壳漏电损害人体），其中厨房大功率电器许多的话，选择较大的空开；
（6）依据负荷电流选择电线截面，关键词“载流量”网上一搜一大把。

（7）我习惯给冰箱单独留一路电，带漏电爱护，这样在出远门时，留总空开和冰箱两个空开合着，别的全关就行。

这样不会消失十天半月回家后冰箱里东西发臭流水生虫的状况。

这种方案费线比较多，成本最高，适合新装修房屋。

好处是某个地方漏电或者有人触电，断开一路电，不会造成全屋停电。

低成本方案就
是进线空开-总漏电空开-各屋空开，这种方案某个地方漏电或者有人触电，总漏电空开断开，全屋插座停电。

有很多电工不知道该怎样配置家庭的配电箱，10年老电工告诉你家庭配电箱如何配置对于新买房的住户来说，有很多人不知道该怎样配置自己家庭的配电箱。

也包括现在社会上有很多电工也不完全明白怎样配置配强电电源配电箱。

由于现在我们的生活水平提高了很多，家里增加了很多的用电设备，如空调，热水器，微波炉，烤箱，冰箱，洗衣机等等，家庭配电箱一般标配包含有：总开、照明、插座、厨房、卫生间、空调等回路。

按照正常配置总功率大约10KW左右，额定电流约45A上下，但根据实际使用情况我们不可能同时使用，那么开关（以正泰为例）选用如下：总开关：总开关用2P不带漏电的，总开的配置以两个方面考虑，一种是以进户电表的大小来配置，假如电表是40A的，那总开必需≤40A,如果是60A电表那总开也只能≤60A。

另一种是以总功率来选，但电表配置是前提，例如总功率10KW，额定电流为45A(单相设备1KW=4.5A），微断市面没有45A这个型号，那么我们选取大一号的50A的断路器，但根据实际使用情况我们不可能同时使用，也可适当选取40A 断路器，如果家里可能会增加用电设备或夏天空调使用率高，建议还是选正泰NXB-63/C50断路器额定电流50A的。

电源进户电线以BV铜芯线安全载流量每平方8A来选，50A÷8≈6.3平方，选10²BV线。

照明开关：建议使用单极的或单极+N的过流保护开关，经济安全，全屋所有照明回路都要由它来控制。

一般选用额定电流10~16A，可用正泰NBH8-40H/C16/1P或1P+N的。

电线选BV1.5平方的，如果大型灯具多或装饰灯比较多选2.5平方的插座开关：一般插座、厨房、卫生间、空调都是独立回路，一般插座、厨房、卫生间一定要带漏电，因为厨房、卫生间相对潮湿，电源插座是常用的，还是宝宝容易接触到的地方，相对容易发生漏电的危险，空调可不带漏电也可带漏电。

厨房插座：厨房是我们每天经常做饭的地方，选取时应根据自身需求来选，一般选C20或C25。

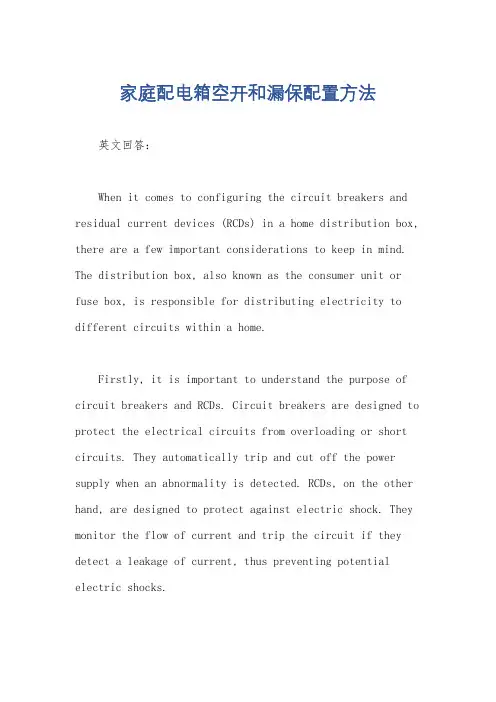

家庭配电箱空开和漏保配置方法英文回答：When it comes to configuring the circuit breakers and residual current devices (RCDs) in a home distribution box, there are a few important considerations to keep in mind. The distribution box, also known as the consumer unit or fuse box, is responsible for distributing electricity to different circuits within a home.Firstly, it is important to understand the purpose of circuit breakers and RCDs. Circuit breakers are designed to protect the electrical circuits from overloading or short circuits. They automatically trip and cut off the power supply when an abnormality is detected. RCDs, on the other hand, are designed to protect against electric shock. They monitor the flow of current and trip the circuit if they detect a leakage of current, thus preventing potential electric shocks.To configure the circuit breakers and RCDs in a home distribution box, the following steps can be followed:1. Identify the electrical circuits: Start by identifying the different electrical circuits in your home. This could include circuits for lighting, power outlets, kitchen appliances, air conditioning, etc.2. Determine the load requirements: Each electrical circuit has a specific load requirement, which refers to the maximum amount of current that the circuit can handle. This information can usually be found on the electrical appliances or in the user manuals. It is important to ensure that the circuit breaker is rated to handle the load of the connected appliances or devices.3. Select the appropriate circuit breakers: Based on the load requirements, choose the appropriate circuit breakers for each circuit. Circuit breakers come in different ratings, such as 10A, 16A, 20A, etc. It is important to select the correct rating to avoid overloading the circuit.4. Install the RCDs: RCDs are typically installed at the beginning of each circuit. They should be connected to the main power supply and then to the circuit breakers. This allows the RCD to monitor the flow of current and trip the circuit if a leakage is detected.5. Test the configuration: Once the circuit breakers and RCDs are installed, it is important to test the configuration to ensure everything is working properly. This can be done by using a test button on the RCDs or by using a dedicated testing device. Regular testing is recommended to ensure the safety of the electrical system.中文回答：家庭配电箱空开和漏保的配置方法有几个重要的考虑因素。

家用配电箱选型与配置方法一般家用总开关用2P 40A、63A带漏电或不带漏电，1.5P左右挂壁空调用20A，3-5P柜机需要25-32A，10P左右的中央空调需要独立的2P 40A左右。

厨房，卫生间需要25A左右，插座16-20A，照明10A就可以。

总开关稍微大一点，因为夏天用电高峰期电压会很低，分路不能大，大了起不来保护作用。

方法1：总开关用2P不带漏电的，一般插座、厨房、卫生间的独立回路一定要带漏电，因为厨房、卫生间相对潮湿，电源插座是常用的，还是宝宝容易接触到的地方，相对容易发生漏电的危险。

照明、空调不需要带漏电，用DPN双进双出的断路器就可以。

这样的配置好处就是：万一哪一路有问题就跳那一路，不会影响别的【推荐】方法2：总开关用2P带漏电的，分路就用DPN【火线+零线】不需要带漏电。

缺点就是万一一路有问题，可能是总开关跳闸，（因为断路器的灵敏度没有带漏电的高），会整个房间没电。

相对箱子可以小一点。

断路器的几大功能：A、短路保护：火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

·C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动跳闸，保护人体安全的。

一建知识记忆口诀1、措施费、规费、企业管理费：二环夜临大水，支架已安稳（文），保定无（污）公害，公差使用保险金务工2、建设工程项目施工成本管理的任务和环节：预测-计划-控制-核算-分析-考核（预计控，算分考）3、施工成本控制的一般步骤是：比较-分析-预测-纠偏-检查（比分遇纠察）4、项目经理的管理权力：组织管理班子；调配并管理项目的人、机、物、资等生产要素；进行经济分配；选择作业队伍；指挥生产；代表企业法定代表人处理外部关系；受托签署有关合同。

（班配配队、指外签）5、质量手册作为企业质量管理系统的纲领性文件应具备：指令性、系统性、协调性、先进性、可行性、可检查性。

配电柜空开配置标准
配电柜空开配置标准主要包括以下几个方面：
1. 根据电源线线径粗细或电器功率大小来配置，一般平方的铜芯线可以使用16A的空气开关，4平方的铜芯线可使用25A的空气开关，6平方的铜芯线可使用32A的空气开关。

2. 住户配电箱总开关一般可以选择双极32—63A小型空气开关或隔离开关。

3. 照明回路一般用10—16A小型空气开关。

4. 插座回路一般选择16—20A的空气开关。

5. 空调回路一般选择16—25A的空气开关。

6. 采用双极或1P+N（相线+中性线）空气开关，当线路出现短路或漏电故障时，应立即切断电源的相线和中性线，确保人身安全及用电设备的安全。

7. 零线颜色要采用蓝色。

8. 照明及插座回路一般采用导线，每根导线所串连空开数量不得大于3个。

空调回路一般采用或导线，一根导线配一个空开。

9. 箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。

10. A相线为黄、B相线为绿、C相线为红。

此外，在配置配电柜空开时，还需要考虑漏电保护器的配置方式。

根据实际情况选择合适的配置方式，如总开关配置一个漏保，分路厨房卫生间分路再
加漏保；总开关及分路空气开关都配置漏保；总开不配漏保，其他分路各配一个漏保等。

同时也要注意漏电保护器的使用和维护，定期检查其工作状态，确保其能够正常工作。

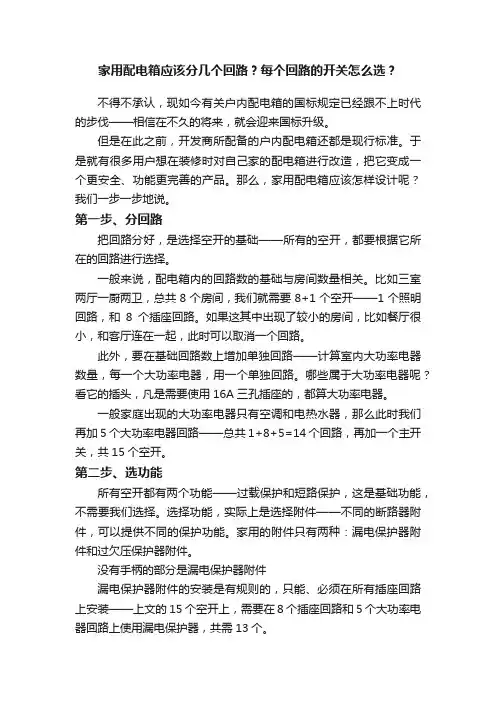

家用配电箱应该分几个回路？每个回路的开关怎么选？不得不承认，现如今有关户内配电箱的国标规定已经跟不上时代的步伐——相信在不久的将来，就会迎来国标升级。

但是在此之前，开发商所配备的户内配电箱还都是现行标准。

于是就有很多用户想在装修时对自己家的配电箱进行改造，把它变成一个更安全、功能更完善的产品。

那么，家用配电箱应该怎样设计呢？我们一步一步地说。

第一步、分回路把回路分好，是选择空开的基础——所有的空开，都要根据它所在的回路进行选择。

一般来说，配电箱内的回路数的基础与房间数量相关。

比如三室两厅一厨两卫，总共8个房间，我们就需要8+1个空开——1个照明回路，和8个插座回路。

如果这其中出现了较小的房间，比如餐厅很小，和客厅连在一起，此时可以取消一个回路。

此外，要在基础回路数上增加单独回路——计算室内大功率电器数量，每一个大功率电器，用一个单独回路。

哪些属于大功率电器呢？看它的插头，凡是需要使用16A三孔插座的，都算大功率电器。

一般家庭出现的大功率电器只有空调和电热水器，那么此时我们再加5个大功率电器回路——总共1+8+5=14个回路，再加一个主开关，共15个空开。

第二步、选功能所有空开都有两个功能——过载保护和短路保护，这是基础功能，不需要我们选择。

选择功能，实际上是选择附件——不同的断路器附件，可以提供不同的保护功能。

家用的附件只有两种：漏电保护器附件和过欠压保护器附件。

没有手柄的部分是漏电保护器附件漏电保护器附件的安装是有规则的，只能、必须在所有插座回路上安装——上文的15个空开上，需要在8个插座回路和5个大功率电器回路上使用漏电保护器，共需13个。

过欠压保护器可有可无，当然有了它会更好——可以保护电器，特别是在刚刚交房、调试电路的时期，可以有效保障电器避免被烧毁。

过欠压保护器只可以安装在主开关上——过欠压保护器有两种，一种手动合闸的，一种自复位的。

家用建议使用后一种，使用时会方面不少，更重要的是避免外出时停电后家里不能及时供电。

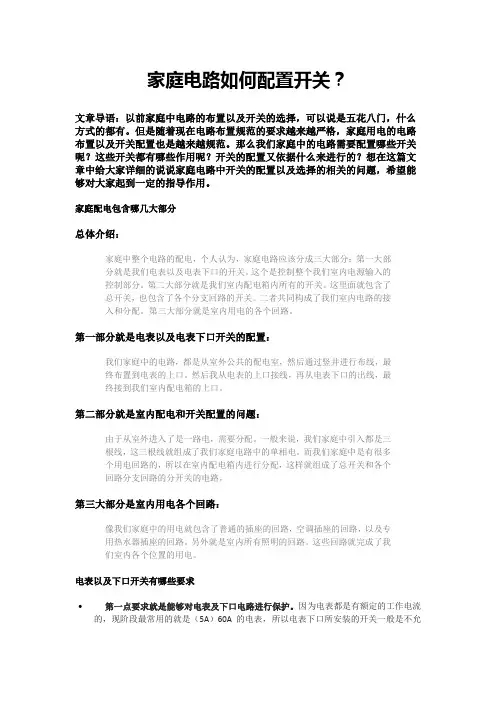

家庭电路如何配置开关？文章导语：以前家庭中电路的布置以及开关的选择，可以说是五花八门，什么方式的都有。

但是随着现在电路布置规范的要求越来越严格，家庭用电的电路布置以及开关配置也是越来越规范。

那么我们家庭中的电路需要配置哪些开关呢？这些开关都有哪些作用呢？开关的配置又依据什么来进行的？想在这篇文章中给大家详细的说说家庭电路中开关的配置以及选择的相关的问题，希望能够对大家起到一定的指导作用。

家庭配电包含哪几大部分总体介绍：家庭中整个电路的配电，个人认为，家庭电路应该分成三大部分：第一大部分就是我们电表以及电表下口的开关。

这个是控制整个我们室内电源输入的控制部分。

第二大部分就是我们室内配电箱内所有的开关。

这里面就包含了总开关，也包含了各个分支回路的开关。

二者共同构成了我们室内电路的接入和分配。

第三大部分就是室内用电的各个回路。

第一部分就是电表以及电表下口开关的配置：我们家庭中的电路，都是从室外公共的配电室，然后通过竖井进行布线，最终布置到电表的上口。

然后我从电表的上口接线，再从电表下口的出线，最终接到我们室内配电箱的上口。

第二部分就是室内配电和开关配置的问题：由于从室外进入了是一路电，需要分配。

一般来说，我们家庭中引入都是三根线，这三根线就组成了我们家庭电路中的单相电。

而我们家庭中是有很多个用电回路的，所以在室内配电箱内进行分配，这样就组成了总开关和各个回路分支回路的分开关的电路。

第三大部分是室内用电各个回路：像我们家庭中的用电就包含了普通的插座的回路，空调插座的回路，以及专用热水器插座的回路。

另外就是室内所有照明的回路。

这些回路就完成了我们室内各个位置的用电。

电表以及下口开关有哪些要求•第一点要求就是能够对电表及下口电路进行保护。

因为电表都是有额定的工作电流的，现阶段最常用的就是（5A）60A的电表，所以电表下口所安装的开关一般是不允许大于60安的。

目前阶段最常用的都是40A左右的空气开关，以防止我们家庭中用电对电表造成损坏。

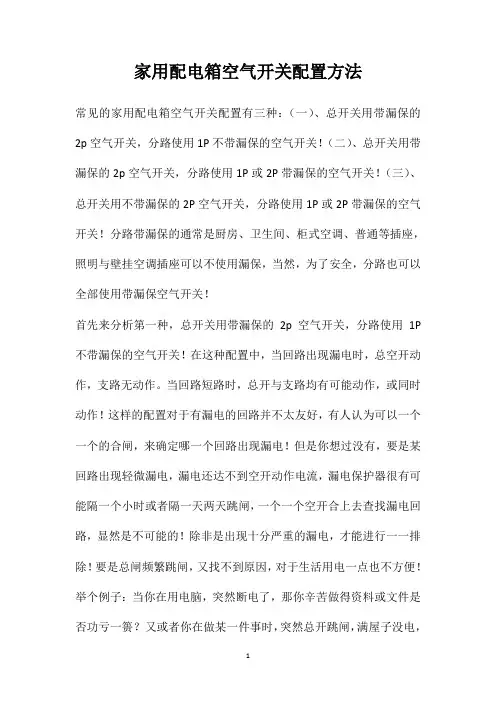

家用配电箱空气开关配置方法常见的家用配电箱空气开关配置有三种：（一）、总开关用带漏保的2p空气开关，分路使用1P不带漏保的空气开关！（二）、总开关用带漏保的2p空气开关，分路使用1P或2P带漏保的空气开关！（三）、总开关用不带漏保的2P空气开关，分路使用1P或2P带漏保的空气开关！分路带漏保的通常是厨房、卫生间、柜式空调、普通等插座，照明与壁挂空调插座可以不使用漏保，当然，为了安全，分路也可以全部使用带漏保空气开关！首先来分析第一种，总开关用带漏保的2p空气开关，分路使用1P 不带漏保的空气开关！在这种配置中，当回路出现漏电时，总空开动作，支路无动作。

当回路短路时，总开与支路均有可能动作，或同时动作！这样的配置对于有漏电的回路并不太友好，有人认为可以一个一个的合闸，来确定哪一个回路出现漏电！但是你想过没有，要是某回路出现轻微漏电，漏电还达不到空开动作电流，漏电保护器很有可能隔一个小时或者隔一天两天跳闸，一个一个空开合上去查找漏电回路，显然是不可能的！除非是出现十分严重的漏电，才能进行一一排除！要是总闸频繁跳闸，又找不到原因，对于生活用电一点也不方便！举个例子：当你在用电脑，突然断电了，那你辛苦做得资料或文件是否功亏一篑？又或者你在做某一件事时，突然总开跳闸，满屋子没电，那种黑灯瞎火的情况，你能忍耐多少次？这样的电箱配置你是否赞同？第一种配置被否决，我们接下来看第二种：总开关用带漏保的2p空气开关，分路使用1P或2P带漏保的空气开关！总开关带漏保，回路也带漏保，这种做法的出发点无疑是为了人生安全着想！但是细心的人会发现，这些断路器的额定动作电流都是30mA，当漏电达到动作电流时，不管是空开安数大小，同样会跳闸！当某一回路出现漏电，支路保护器与总开关都有可能出现跳闸或同时跳闸，也有可能因为总开关漏电保护过于敏感出现跳闸，支路不跳闸的情况。

这种配置虽然有双重保护的意思，但还是免不了总开关跳闸的情况，实用性并不高，存在与第一种可能出现的情况！这样的电箱配置你是否赞同？前面两种被否决，再看看第三种配置：总开关用不带漏保的2P空气开关，分路使用1P或2P带漏保的空气开关！这种配置在使用中，当回路出现漏电与或者短路，都只有支路空气开关动作，并不会影响总开关动作！出现故障停电的范围小，故障排查也简单，这种配置在建筑电气设计中最常见！同时提醒大家，带漏电保护的空气开关，应每月按时按下实验按钮测试漏电保护器是否正常动作跳闸，如果不能正常动作，应及时更换，才能起到安全作用！在配电箱配置中，也不要忘记加入自恢复式过、欠电压保护电器，加入过欠压保护器能保护家用电器不受电压高低所损坏！具体可以看看建筑电气设计规范，《住宅建筑电气设计规范》JGJ 242—2020 6．3．2，每套住宅应设置自恢复式过、欠电压保护电器。

家庭电路配电箱的标准配置
一、家庭电路配电箱标准配置应包括以下几个方面：
1、总开关：用于控制整个家庭电路的开关，建议选用具有过载保护功能的空气开关。

2、分路开关：用于控制各个房间或区域的照明、插座等用电设备。

建议选用具有过载保护功能的空气开关。

3、漏电保护开关：为了防止漏电事故的发生，建议在总开关和各个分路开关前安装漏电保护开关。

漏电保护开关的漏电动作电流应不大于30毫安，动作时间应小于0.1秒。

4、插座：用于提供移动电气设备的电源。

根据需要可设置不同功率的插座，如空调、洗衣机等。

建议选用安全可靠的防水防尘插座。

5、照明：用于控制各个房间或区域的照明设备。

建议选用节能、安全可靠的LED灯具。

6、配电箱：用于安装总开关、分路开关、漏电保护开关等设备，并预留出线口、检修口等。

以上是家庭电路配电箱标准配置的基本内容，应根据实际情况进行选择和配置。

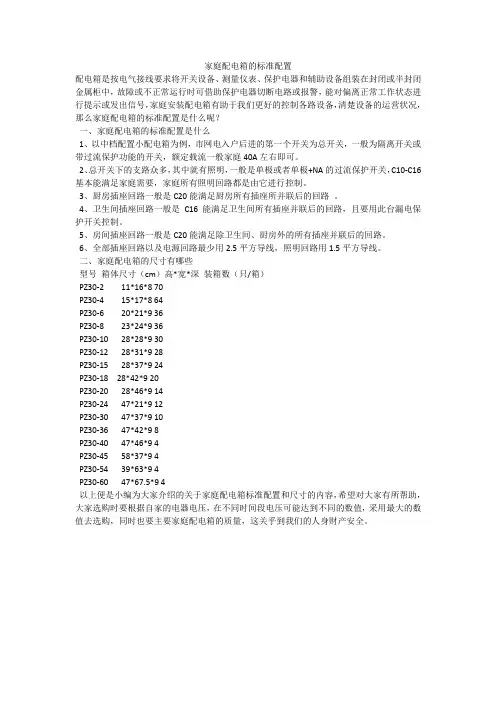

家庭配电箱的标准配置配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中，故障或不正常运行时可借助保护电器切断电路或报警，能对偏离正常工作状态进行提示或发出信号，家庭安装配电箱有助于我们更好的控制各路设备，清楚设备的运营状况，那么家庭配电箱的标准配置是什么呢？一、家庭配电箱的标准配置是什么1、以中档配置小配电箱为例，市网电入户后进的第一个开关为总开关，一般为隔离开关或带过流保护功能的开关，额定载流一般家庭40A左右即可。

2、总开关下的支路众多，其中就有照明，一般是单极或者单极+NA的过流保护开关，C10-C16基本能满足家庭需要，家庭所有照明回路都是由它进行控制。

3、厨房插座回路一般是C20能满足厨房所有插座所并联后的回路。

4、卫生间插座回路一般是C16能满足卫生间所有插座并联后的回路，且要用此台漏电保护开关控制。

5、房间插座回路一般是C20能满足除卫生间、厨房外的所有插座并联后的回路。

6、全部插座回路以及电源回路最少用2.5平方导线，照明回路用1.5平方导线。

二、家庭配电箱的尺寸有哪些型号箱体尺寸（cm）高*宽*深装箱数（只/箱）PZ30-2 11*16*8 70PZ30-4 15*17*8 64PZ30-6 20*21*9 36PZ30-8 23*24*9 36PZ30-10 28*28*9 30PZ30-12 28*31*9 28PZ30-15 28*37*9 24PZ30-18 28*42*9 20PZ30-20 28*46*9 14PZ30-24 47*21*9 12PZ30-30 47*37*9 10PZ30-36 47*42*9 8PZ30-40 47*46*9 4PZ30-45 58*37*9 4PZ30-54 39*63*9 4PZ30-60 47*67.5*9 4以上便是小编为大家介绍的关于家庭配电箱标准配置和尺寸的内容，希望对大家有所帮助，大家选购时要根据自家的电器电压，在不同时间段电压可能达到不同的数值，采用最大的数值去选购，同时也要主要家庭配电箱的质量，这关乎到我们的人身财产安全。

家庭配电箱的标准配置家庭配电箱是家庭电力系统中至关重要的一部分，它承担着对电力进行分配和保护的重要功能。

因此，家庭配电箱的标准配置显得尤为重要。

在进行家庭配电箱的标准配置时，需要考虑到家庭的用电需求、安全性和可靠性等因素，以确保电力系统的正常运行和家庭成员的安全。

接下来，我们将详细介绍家庭配电箱的标准配置。

首先，家庭配电箱的标准配置应包括主断路器、分支断路器和接地线。

主断路器用于整个家庭电路的总控制，一旦出现电路过载或短路等故障，主断路器能够迅速切断电源，起到保护作用。

分支断路器则用于对各个分支电路进行控制和保护，不同用电设备可以接在不同的分支断路器上，一旦某个分支出现问题，只需切断该分支断路器，不影响其他分支电路的正常使用。

而接地线则是为了保障家庭电路的安全，在发生漏电时能够将电流引入地下，避免对人身和设备造成伤害。

其次，家庭配电箱的标准配置还应考虑到过载保护和漏电保护。

过载保护是指在电路负载过大时能够自动切断电源，避免电线和设备过热甚至起火。

而漏电保护则是为了防止漏电事故对人身和设备造成伤害，一旦发生漏电，漏电保护器能够迅速切断电源，保护人身安全。

另外，家庭配电箱的标准配置还需要考虑到备用电源和智能控制。

备用电源可以是发电机或者UPS，它能够在主电源故障时提供临时的电力支持，保障家庭生活和重要设备的正常运行。

而智能控制则可以通过智能断路器、智能插座等设备实现，能够实现对家庭电路的远程监控和控制，提高家庭电力系统的智能化水平。

最后，家庭配电箱的标准配置还需要考虑到防雷和防护接地。

在雷电天气，家庭电路容易受到雷击而损坏，因此需要配置防雷装置来保护家庭电路的安全。

同时，良好的防护接地系统也能够有效地防止雷击和静电对家庭电路的影响。

综上所述，家庭配电箱的标准配置是家庭电力系统中不可或缺的一部分，它直接关系到家庭成员的生活安全和电力系统的可靠运行。

因此，在进行家庭配电箱的标准配置时，需要全面考虑各种因素，确保配置的合理性和科学性，以保障家庭电力系统的安全和可靠运行。

电表箱的开关的标准配
电表箱的开关标准配置通常包括以下几个方面：
1.一级总箱配置：应设有计量表、电流电压表、电源总隔离开关以及分路隔离开关。

此外，
还应配置漏电开关以及接地接零排。

2.二级配电箱：具备电源总隔离开关和分路隔离开关。

同时，断路器插座应按规定的位置
紧固在绝缘板上，不得歪斜和松动。

3.三级末端开关移动箱：必须设置隔离开关和漏电保护器。

漏电保护器的动作电流以及动
作时间应符合规定，例如动作电流为30mA或15mA，动作时间为0.1S。

同时，应配置N排和PE排进出线卡，电器元件必须固定在绝缘板上。

对于家庭电路中的配电箱开关配置，一般应分为三大部分：
1.电表以及电表下口的开关：这是控制整个室内电源输入的控制部分。

2.室内配电箱内所有的开关：包括总开关和各个分支回路的开关。

这些开关共同构成了室
内电路的接入和分配。

3.室内用电的各个回路：包括普通的插座回路、空调插座回路、专用热水器插座回路以及
室内所有照明的回路。

在选择总开关时，需要考虑电表的电流参数。

例如，电表上通常会标示如5（20）A、10（40）
A、15（60）A等，括号内的数字表示电表所能承受的最大电流。

进户总开关的电流只能小于或
等于这个数字。

对于家庭中的总开关，一般建议选择二极（2P）断路器，带漏保或不带漏保均可。

家庭装修时，家庭配电箱怎么配置才合理一、家用配电箱的配置一般有两种：1、明装配电箱：配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm 左右的“出头余量”。

对于较小的配电箱，也可在安装处预埋好木砖（按配电箱或配电板四角安装孔的位置埋设），然后用木螺钉在木砖处固定配电箱或配电板。

现在以很少使用了。

2、暗装配电箱：配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm 左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。

在圬埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住。

3、配电箱应安装牢固，坚持横平竖直的原则，垂直偏差不应大于3mm；暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。

4、配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。

这样，在装卸熔芯时不会触电。

瓷插式熔断器应垂直安装。

5、配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。

照明配电箱内，应分别设置零线（N 线）和保护零线（PE 线）汇流排，零线和保护零线应在汇流排上连接，不得绞接，应有编号。

6、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。

金属壳配电箱外壳必须可靠接地（接零）。

二、家用配电箱开关的合理配置：1、原理图如下：2、配电箱及元器件开关的选用应尽可能的选用铁皮比较厚的，价钱比较高的品牌配电箱；开关及元器件千万不能选用劣质开关，尽可能选用优质品牌产品，要不后悔莫及。

三、抽油烟机及智能油烟止逆阀的接线方法：。

家庭配电箱的标准配置家庭配电箱是家庭电力系统中非常重要的一部分，它起着电力分配和保护的作用。

在家庭用电中，配电箱的标准配置至关重要，不仅关乎家庭用电的安全，也关系到电力系统的稳定运行。

下面我们来详细了解一下家庭配电箱的标准配置。

首先，家庭配电箱的标准配置包括主断路器、分路断路器、漏电保护器和过载保护器。

主断路器是整个家庭电路的总开关，能够在电路发生短路或过载时切断电源，保护家庭电器和电路不受损坏。

分路断路器则是用来对各个分路进行控制和保护，一旦某个分路发生故障，可以及时切断电源，防止故障扩大。

漏电保护器是用来保护人身安全的重要装置，一旦电流泄漏超过设定值，漏电保护器能够迅速切断电源，避免触电事故的发生。

过载保护器则是针对电路过载而设计，能够在电流超载时自动切断电源，保护电器和电路不受损坏。

其次，家庭配电箱的标准配置还包括接地线和接地装置。

接地线是将家庭电路与大地连接起来的重要装置，能够将电路中的漏电电流迅速导入大地，确保人身安全和电气设备的正常运行。

接地装置则是用来确保接地线的连接良好，能够有效地导入漏电电流，防止电气设备带电泄漏，保护人身安全。

此外，家庭配电箱的标准配置还需要考虑电路的布线和标识。

电路的布线需要合理规划，避免不同功率的电器混接在同一分路上，导致电路过载。

同时，需要对各个分路进行清晰的标识，方便日常使用和维护。

最后，家庭配电箱的标准配置还需要考虑防水防尘和通风散热。

配电箱应该安装在干燥通风的地方，避免受潮和积尘，影响电器设备的正常运行。

同时，配电箱的通风散热设计也需要合理，确保电器设备在运行过程中能够散发热量，避免过热损坏。

综上所述，家庭配电箱的标准配置是家庭电力系统中非常重要的一环，它关系到家庭用电的安全和稳定运行。

在进行家庭配电箱的标准配置时，需要充分考虑各种因素，确保配置合理、安全可靠，为家庭用电提供良好的保障。

希望以上内容能够对大家有所帮助，谢谢阅读！。

家用配电箱总闸选配漏电断路器还是空气
开关
家装水电改造中，目前空气开关的选配一般有两种：
第一种：使用带有漏电爱护的空气开关作为总开关，不管是照明/一般插座/厨卫插座/空调插座，都是使用1P空气开关！
其次种：使用一般2P空气开关作为总开关，除照明与空调使用1P空气开关外，插座均使用带有漏电爱护的空气开关！
使用其次种空气开关配置的人数较多，一套房子七八个回路都是比较正常的，不更改开发商电箱大小的，其次种基本就够用了！第一种配置的使用较少，使用这样配置的，基本都是回路超十个以上的。

一套房子没必要那么多的回路，十个以上回路的基本都是装修公司的做法了！就由于回路多了，才使用总开带漏电爱护的空气开关！
理论上当然是漏电做总闸好，但是实际上假如插座，卫生间或灯的线路有漏电的状况的时候，最好是让单独掌握它们的开关跳闸，不要让全家没有电。

而且插座，卫生间单独安装漏电开关有利于推断漏电线路的范围，对于排查故障也有好处。

所以现在家庭的总闸都不带漏电爱护，通常插座开关和卫生间的开关使用漏电爱护开关，灯的线路在由于人体基本接触不到，所以也不用漏电爱护开关。

总开不带，个人觉得就失去了爱护作用。

如不带漏电爱护。

出问题的
话只有电表那里会动作。

这样的话你要去找物业給你开电表表箱掌握柜，很麻烦。

如总开装漏电爱护，出问题只是总开动作。

如何正确配置家庭强电电源配电箱对于新买房的住户来说,有很多人不知道该怎样配置自己家庭的配电箱;也包括现在社会上有很多电工也不完全明白怎样配置配强电电源配电箱；很多住户新买来的房子都是房地产开发商已经安装好的电源配电箱,很多住户为了节约金钱忽视了安全,也将就使用开发商的原始设备使用,很多安全隐患就在这方面发生的;下面我给大家说说怎样完整的配置家庭里面的强电电源配置,我们以正泰为例：总空开、插座、照明用什么类型的,这些配置都是有讲究的;1、总空开：正泰CHNT空气开关+漏电断路器63A家用一般40A足已,如果电器夏天开得很多可以改用63A,当然,也要根据自身房子空间决定2、避雷器：正泰CHNT家用避雷器15KA-2P3、厨房照明：1P+N空气开关+漏电保护器10A家用一般以10A-25A 就可以了,我们这里选用10A就可以了,厨房一般只有1-2盏吸顶灯10A足以应付;餐厅、客厅照明：1P+N空气开关+漏电保护器20A餐厅和客厅一般选用10A-20A,因为餐厅和客厅共用一个空开,客厅一般的灯类居多所以我们保守一点选用16A-20A;根据自身房子空间决定主卧、次卧照明：1P+N空气开关+漏电保护器10A;4、厨房插座：正泰CHNT小型断路器/家用空气开关NBE7LE-2P/32A;餐厅、客厅插座：正泰CHNT小型断路器/家用空气开关NBE7LE-2P/40A;客厅有很多电器,比如：立柜空调、中央空调、移动式空调、饮水机、电视等;根据自身房子空间决定主卧、次卧插座：正泰CHNT小型断路器/家用空气开关NBE7-LE2P/25A主卧和次卧共用一个空开,考虑到夏天天气炎热,空调使用很频繁,所以我们选用25A-32A足已,因为现在很多卧室空间都不是很大,一般采用1.5P-2P的壁挂式直流变频空调;根据自身房子空间决定注：以正泰为例家用漏电保护器+空气开关的系列为：10A、16A、20A、25A、32A、40A、60A;备注：根据自身房子空间决定空开大小,厨房和客厅使用插座线路最好选用6㎡的主线,其余插座选用4㎡主线,照明线路最好选用2.5㎡的主线,所选的电源总线最好使用硬铜芯线,牢固耐用；个人家庭装修最好不要选用软芯线路作为总线;进电源配电箱的总线最好是6㎡-10㎡为好,以免负荷过载线路不安全;上面我们基本是以NBE7LE系列作为配置的基础,以100㎡房屋空间为例,按以上的这种类型的配置的电源强电箱性能稳定、更为安全; NBE7LE系列作为传统DZ47LE小型断路器的升级款,专门针对家装用户所设计推出,其性能更加稳定、外观更具视觉美学;NBE7LE系列剩余电流动作断路器适用于交流50Hz,额定电压单极两线、两极230V,三极、三极四线、四极400V,额定电流至63A的线路中,当人触电或电网漏电流超过规定值时,剩余电流动作断路器能在极短的时间内迅速切断故障电源,保护人身及用电设备的安全;剩余电流动作断路器具有过载和短路保护功能,可用来保护线路或电动机的过载和短路,亦可在正常情况下作为线路的不频繁操作转换之用;。

家庭配电箱开关如何配置配电箱里的断路器开关取决于小区业主房屋的面积而定的，一般单身公寓在5/6个回路，小户型在7/8个回路，大户型在10个回路左右，别墅则更多，但不管面积多大，断路器的原则基本都是固定不变的，我们来看一下它的配置一、卧室挂式空调，因为商业住户的卧室基本比较紧凑，所以采用1.5p到2.0p的空调，断路器可以选择16/20A的空开或漏保。

卧室几室就几个断路器二、客厅空调，采用的是落地式柜机，一般是3p空调，功率大概在4kw左右，断路器或漏保选择在25A即可三、灯具，此处可以分为两路，一路供普通照明使用，采用10A的空开断路器就可以了。

另外一路供卫生间照明使用(包括浴霸)，可以选择16A的空开断路器四、厨房插座，基本上是高位插座，由于厨房电器最多，采用的是4平方电线，允许通过电流在30A左右，因此32A的漏电保护器可以胜任五、卫生间插座、因为有电热水器的存在，所以电线也以4平方为宜，漏保同样采取32A的断路器六、普通插座，很多地区采用的是一个回路，一般选择断路器在20A左右。

不过现在开发商或者很多业主朋友们已经认识到单一回路的不足，已经变成和宾馆差不多的回路控制，也就是每个卧室插座用一个漏电断路器控制，保证相互间不会干扰，易维修。

七、过欠压自复位断路器建议增加，浪涌保护器根据电箱大小而定，如果后期水电安装也是建议安装的八、如果是送阁楼或者别墅的话，每层建议多加一个电箱，每层之间独立控制，然后回路与上面几点相同如果有必要，水电改造建议电箱选择回路多一点的，采用双p漏保或空开，这样出现故障的几率较单p的几率小，减少很多电气烦恼智能家居电信分配箱（不是传统配电箱），路数分路是，独立照明智能控制一路（面对发光二极管灯可弱电直流电或强电交流电）；信息数据通道上传下达互动控制一路；电源输送智能分配控制一路；电源接收调节存储一路；有线路源和无线路源控制接到家居智能中心平台。

以此为中心传统功率配电箱配电方案（无线输电未应用下）厨房一路，卫生间一路，客厅及居室等一路，电能线和有线信源线或无线信源同时到达电器端。

家用配电箱如何配置？家庭配电箱标准配置图解1、总开关用2P不带漏电的，一般插座、厨房、卫生间的独立回路一定要带漏电，因为厨房、卫生间相对潮湿，电源插座是常用的，还是宝宝容易接触到的地方，相对容易发生漏电的危险。

照明、空调不需要带漏电，用DPN双进双出的断路器就可以。

这样的配置好处就是：万一哪一路有问题就跳那一路，不会影响别的。

2、总开关用2P带漏电的，分路就用DPN（火线+零线）不需要带漏电。

缺点就是万一一路有问题，可能是总开关跳闸，（因为断路器的灵敏度没有带漏电的高），会整个房间没电。

相对箱子可以小一点。

家庭配电箱安装要点1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。

2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。

3、空气开关的安装座架应光洁无阻并有足够的空间，应安装在干燥、通风部位，且无妨碍物，方便使用。

绝不能将配电箱安装在箱体内，以防火灾。

4、家庭配电箱不宜安装过高，一般安装标高为1.8米，以便操作；进配电箱的电管必须用锁紧螺帽固定。

5、若家庭配电箱需开孔，孔的边缘须平滑、光洁，配电箱埋入墙体时应垂直、水平，边缘留5-6毫米的缝隙，配电箱内的接线应规则、整齐，端子螺丝必须紧固。

6、各回路进线必须有足够长度，不得有接头，安装后标明各回路使用名称，家庭配电箱安装完成后须清理配电箱内的残留物。

小户型12位，中大户型24位。

总空开1个，每个房间总开N个，空调1个，照明系统1个，电磁炉可以单独一个带漏电，冰箱需要单独一个，出差啥的出门只要关闭总开，电冰箱可以单独运作。

电热水器一个。

其他一些你认为需要的可以多用一些，方便线路检修排查。

配置家庭使用的配电箱1、以小配电箱为例，市网电入户后进的第一个开关为总开关，所以家用配电箱建议使用隔离开关或者带过流保护功能的开关，两者皆可，但是额定载流能力要尽量大些，你可以根据你家中的用电器多少，未来应用的电流大小简单计算一下，一般家庭40A左右完全够用了。

电工用配电箱的空气开关配置，安全用电必备前几天有个用户和我说，电工开给他配电箱的清单，12路的配电箱，加上63A双极带漏保一个，25A单级空气开关八个，问我配置是否合理。

对于是否合理，首先我们要知道，分路的方法及如何对应配置空气开关的分断电流。

家用空气开关的分类，大家只要记住几个数据就可以了，一个就是额定电流，意思是当用电时电流超过这个额定电流，就会跳闸，起到保护线路和设备的作用，型号中C加数字表示。

第二就是p或者单片双片，我们知道家里的供电，是火线和零线组成的，单片就是控制其中的火线通断，双片就是同时控制火线和零线，也就是可以同时通断火线零线。

第三就是n或者漏保这个词，是当线路中出现漏电的情况，可以自动跳闸，切断电源，起到保护人身安全的作用。

我们以最常规的配置方式，来说下分路如何配置。

总开关需要配置，同时带有漏电保护的作用，照明、插座、厨房、卫生间各一路线路，每个空调单独一路。

如果你家里有四台空调，那么我们的配置基本是就是：C63双极开关带漏保1个（总开关），C25单级开关4个（照明、插座、厨房、卫生间），C32单极开关4个（空调）。

为什么这么配置？等说完电线大家就明白了。

家用电线，每种规格，都对应一个安全额定电流，也就是你电器的是多少瓦的。

如果电流接近或者高于这个额定电流，那么就会引起电线发烫甚至熔断的危险，为了不超过这个额定电流，所以空气开关就要对他起到保护作用。

比如2.5方线，安全电流值最高是26A，所以配置的空气开关是C25，一旦超过25安培，空气开关就会跳闸，以此来保护电线不会超负荷而出现安全隐患。

所以，空气开关额定电流的选择，必须根据电线的规格而定，以小于电线且最接近电线的额定电流为依据。

家装中最常见的照明、插座和厨卫用2.5方线，是26安培。

4方线作为空调线，为38安培。

10方线用在进户线，为68安培，大家对于空气开关的配置对应下，明白了吧。

所以我们需要根据一个电路中，电器的总功率，根据功率确定电线规格，最后匹配小于电线额定电流的空气开关就可以了。
