南京环美科技股份有限公司CAD制图1.1 CAD制图规范一、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
二、比例常用比例有：1:1，1:2 ，1:3 ，1:4 ，1:5 ，1:6 ，1:10 ，1:15，1:20 ，1:25，1:30，1:40 ，1:50、1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:500。
三、线型1．粗实线：0.3mm1）.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）（构筑物）2）.室内外立面图的轮廓。
3）.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1）.平、剖面图中被剖切的次要建筑构造的轮廓线。
2）.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3）．建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm1）.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1）.室内平面、顶面图中未剖切到的主要轮廓线。
2）.建筑构造及建筑装饰构配件不可见的轮廓线。
3）.拟扩建的建筑轮廓线。
4）.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm1）.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm1）.不需画全的断开界线。
四、打印出图笔号1-10号线宽设置1号红色0.1mm2号黄色0.1-0.13mm3号绿色0.1-0.13mm4号浅兰色0.15-0.18mm5号深兰色0.3-0.4mm6号紫色0.1-0.13mm7号白色0.1-0.13mm8.9号灰色0.05-0.1mm10号红色0.6-1mm10号特粗线：1）.立面地坪线；2）.索引剖切符号；3）.图标上线；4）.索引图标中表示索引图在本图的短线五、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“表示索引在本图”。
设计部cad制图规范(2011)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（设计部cad制图规范(2011)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为设计部cad制图规范(2011)的全部内容。
施工图CAD制图规范设计部编制（版权所有,翻印必究)规范说明一、目的1。
1统一本公司设计部工程图纸制图规则,保证制图质量，提高制图效率，做到图面清晰、简明,符合设计、施工、存档的要求，适应工程建设的需要制定本标准，从而满足客户的要求及提升企业形象。
二、适用范围2。
1本标准是CAD工程制图的基本规定,适用于公司内部总图、建筑、结构、给排水、电气、绿化等各专业制图。
三、参考资料3。
1 CAD工程制图规则 GB/T 18229-20003.2本公司相关规范及规定四、文件控制4.1本规范在应用过程中若有任何更改、删除、增添内容,需送公司设计总监批核后，制图细则一、图纸幅面规格1。
1幅面及图框尺寸（mm）1.2图纸的短边一般不应加长，长边可加长,但应符合下表的规定：（单位：mm)图纸宜横式使用；必要时，也可立式使用.1。
4一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面，尽量采用A2图幅，装订为A2版面.二、比例2。
1图样的比例，应为图形与实物相对应的线性尺寸之比。
比例的大小,是指其比值的大小，如1：50大于1:100。
2.2绘图时优先选用下表中的“常用比例”，在特殊情况下允许采用“可用比例”。
工程设计图纸选用的比例三、图线3。
1图线线宽分为粗、中粗、中细、细四种,在同一张图纸中，通常一个图样所用的线宽不得超过四种。
3。
2 CAD制图中最终成果打印出图线宽请参考下表执行：四、字体4。
设计院CAD制图规范篇一：正规设计院内部的制图标准看一下正规设计院内部的制图标准。
中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问的内部标准。
一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则 GB/T 18122-20002．CAD工程制图规则 GB/T 18229-20003．房屋建筑制图统一标准 GB/T 50001-20014．建筑制图标准 GB/T 50104-20015．建筑结构制图标准GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图 03G101-17．给水排水制图标准GB/T 50106-20018．采暖通风与空气调节制图标准 GB/T 50114-20019．电气制图 GB4728.1-8510．住宅弱电设计标准图 DBJT08-97-200211．住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。

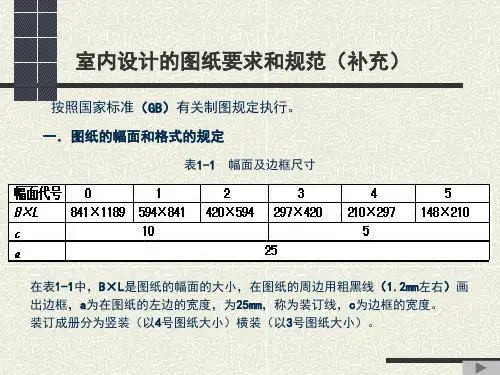

1．图幅与格式幅面代号A0 A1A2 A3A4宽度╳长度841╳1189 594╳841 420╳594 297╳420210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问的图框统一格式已制成标准图块。
绘图规范一、总则1．工作目标（1）规范化——有效提高建筑设计的工作质量；（2）标准化——提高建筑设计的工作效率；（3）网络化——便于网络上规范化管理和成果的共享。
2．工作范围本标准是建筑CAD制图的统一规则，适用于房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3．工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1．制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
（1）地形图块：所使用的地形图必须经过整理方可使用，文字不允许使用Truetype字体，全部为simplex 及Hztxt，文字高度必须与本图出图比例相匹配，图层为地形图，颜色为8，Bylayer。
（2）两人以上同时编辑同一张图，必须以图块的形式插入到主图形中，同时图块不能炸开，图块必须按人名+功能名命名。
如：cxx曲线。
（3）图纸中的文字不允许重叠。
（4）使用图纸空间的图必须将外框线隐藏，同时加上拼接线。
（5）所有项目的电子文件必须为最新版的图纸，不允许将过程图放入其中，过程图由设计人自己保留或存入公用电脑，同一电子文件有多张图纸必须在下方注明用途。
2．图纸目录建筑专业图纸目录参照下列顺序编制：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑总平面图；一层总平面图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
3．图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4．图纸字体除投标及其特殊情况外，均应采取以下字体文件，除图签栏外不允许使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS 目录中即可。
Romans.shx(西文花体)、complex.shx（西文花体）、txtd.shx（西文单线体，可以汉字，数字等高）、simpelx(西文单线体)、hzst.shx（汉字宋体）、hztxt.shx（汉字单线）。

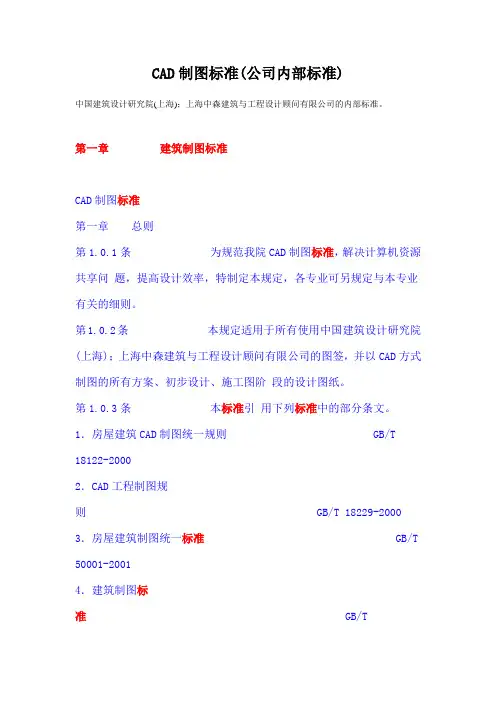

CAD制图标准(公司内部标准)中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准。
第一章建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则 GB/T 18122-20002．CAD工程制图规则 GB/T 18229-2000 3．房屋建筑制图统一标准GB/T 50001-20014．建筑制图标准 GB/T50104-20015．建筑结构制图标准GB/T 50105-2001 6．混凝土结构施工图平面表示方法制图规则和构造详图 03G101-17．给水排水制图标准GB/T 50106-2001 8．采暖通风与空气调节制图标准GB/T 50114-20019．电气制图GB472 8.1-8510．住宅弱电设计标准图 DBJT08-97-200211．住宅建筑信息通讯设计安装图DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳长度841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用 A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。

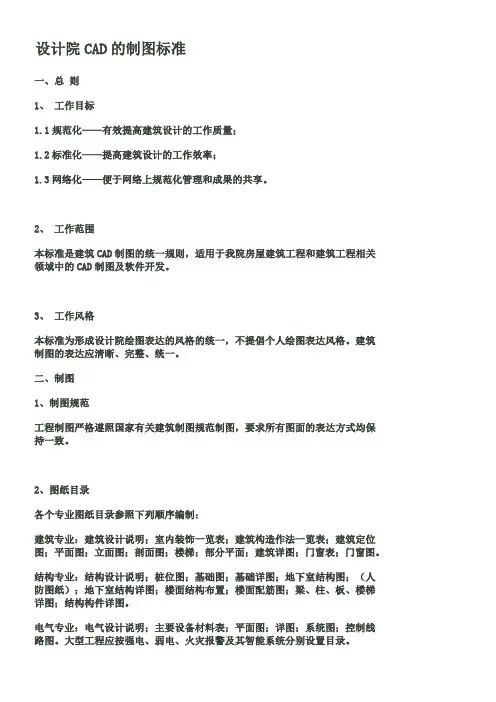

设计院CAD的制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
设计院的CAD制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx （西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx （汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。

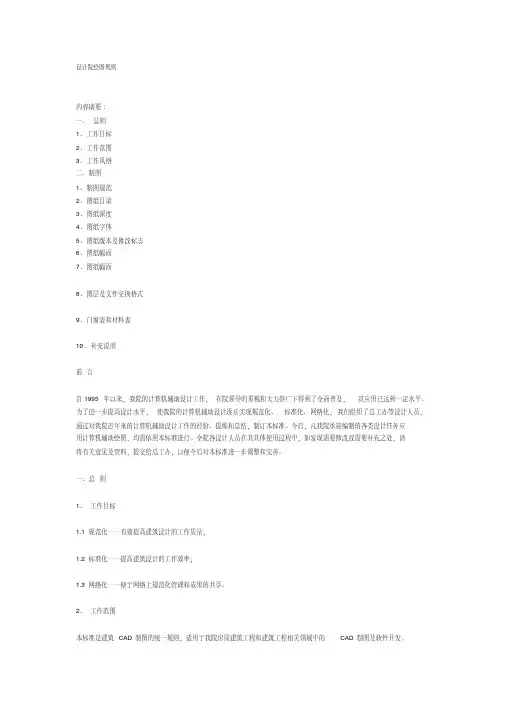

设计院绘图规则内容摘要:一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志6、图纸幅面7、图纸幅面8、图层及文件交换格式9、门窗表和材料表10、补充说明前言自1995年以来，我院的计算机辅助设计工作，在院领导的重视和大力推广下得到了全面普及，其应用已达到一定水平。
为了进一步提高设计水平，使我院的计算机辅助设计逐步实现规范化、标准化、网络化，我们组织了总工办等设计人员，通过对我院近年来的计算机辅助设计工作的经验、提炼和总结，制订本标准。
今后，凡我院承接编制的各类设计任务应用计算机辅助绘图，均需依照本标准进行。
全院各设计人员在其具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料，提交给总工办，以便今后对本标准进一步调整和完善。
一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
这个是我在上海实习的时候给华东设计院作图的时候，他们院里给我的一个制图标准，简单的说就是要求画图规范统一，很是受用，希望大家看了后，不要忽略CAD和天正，其实CAD天正也是我们表现成果的一种方式，一定要养成好的习惯画图，这样我们画出来的图才会清晰干净，线条层次感很强。
打个比方吧！在上海的时候，公司要求我们画出来的图，我在的时候自己打印的图纸和我不在的时候我的同事帮我打印出来的图纸是一样的。
其实要求也不是很高，只要养成习惯就好了，尤其对要出去找工作的同学，这个就是我们的脸面了，希望大家看了有所收获。
1 总则、绘图软件要求：1.1.1 、全公司统一使用AUTOCAD 2006为基础绘图软件。
、辅助软件：建筑专业使用天正建筑，结构专业使用TSSD2006(探索者)，给排水专业使用浩辰，电气专业使用浩辰。
、要求各专业设计人员在设计绘图过程中，以指定的辅助软件绘图为主，CAD 为辅。
、本标准中所列的相关电子文件均可在（海天数据交换/海天标准）下载。
、绘图要求：1.2.1、图层管理：1、基本图层（如墙体、门窗、尺寸标注等），按照各专业绘图软件的默认设定。
2、其它非默认的（如文字、洁具、投影线等）以汉字名称进行汇编，编制要求简单明了。
3、绘图时打印式样：A3——A3白图、大图——硫酸图及大白图。
其默认设定255（颜色）线为粗线，其余均为细线。
、图幅管理：1、图框采用公司“2008年海天图框”图框右上角须有各楼的位置示意小图（统一比例）。
2、施工图设计阶段一个项目所使用的图纸一般不宜多于三种图幅（不含图纸目录、表格所采用的A4幅面及总平面图）。
3、图纸的短边不应加长，长边可以加长。
但应符合《房屋制图统一标准》GB/T50001－2001的规定。
、文字要求：1、说明性文字：大字体－hztxt、样式名－hztxt、SHX字体－HAITIAN.字高： 350 宽度比例（设计说明的字高为500，可根据实际情况调整）2、图框内文字: 大字体－常规、样式名－图框字体、SHX字体－宋体.字高：300 宽度比例3、门窗编号字设为。
工艺设计制图规定第一章一般规定第一节制图比例1.1.1工艺设计图必须按比例绘制(流程图、管道系统图、示意图除外 ,常用比例和可用比例见下表。
常用比例1:1 1:2 1:5 1:10 1:20 1:50 1:100 1:200 1:500 1:1000 可用比例 1:3 1:15 1:25 1:30 1:40 1:60 1:150 1:250 1:3001:4001.1.2制图的比例,应根据设计时间、图面内容的复杂程度和图纸幅面的大小来适当选择,以图面清晰为原则。
1.1.3工艺制图比例规定如下:(1全厂生产车间布置图,平面图可选择 1:1000、 1:500的比例,剖面图可选用 1:200的比例(2各子项布置平、剖面图,尽量采用 1:100的比例,也可以选用 1:50、 1:200的比例。
(3详图、单体图、图册等可选用 1:50、 1:30、 1:20、 1:10、 1:5等的比例。
1.1.4在同一张图纸中只采用一种比例时,仅注在标题栏中即可;在同一张图纸中采用多种比例时, 应将比例注写在各样图名称横线下面的中间, 比例的字高应比图名的字高小一号,如下图。
1.1.5同一样图中比例应尽量相同,设计制图时应严格按比例绘制。
第二节字体及书写方法1.2.1工艺设计图纸中统一采用体的高度代表字体的号数。
1.2.2 CAD 制图中英文字体式样名统一采用。
字体文件用:simplex字型文件,字体的宽度比例一般为字高 0.7倍。
1.2.3文字、数字或符号不得与图线重迭、混淆,不可避免时,应先保证文字或者数字的清晰,如下图。
1.2.4工艺图中常用字高的一般规定,见下表。
字高 (mm 一般用途 7号 1、图纸名称; 2、图中剖面编号5号 1、布置图中设备及非标件标号的标注; 2、附注文件中的文件说明; 3、图示栏目的填写3.5号 1、布置图中尺寸、标高、载荷、储库等的标注,图中说明性文字; 2、局部剖面编号; 3、流程图,系统管道图中设备编号等。
设计院CAD的制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
这个是我在上海实习的时候给华东设计院作图的时候，他们院里给我的一个制图标准，简单的说就是要求画图规范统一，很是受用，希望大家看了后，不要忽略CAD和天正，其实CAD天正也是我们表现成果的一种方式，一定要养成好的习惯画图，这样我们画出来的图才会清晰干净，线条层次感很强。
打个比方吧！在上海的时候，公司要求我们画出来的图，我在的时候自己打印的图纸和我不在的时候我的同事帮我打印出来的图纸是一样的。
其实要求也不是很高，只要养成习惯就好了，尤其对要出去找工作的同学，这个就是我们的脸面了，希望大家看了有所收获。
1 总则1.1、绘图软件要求：1.1.1 、全公司统一使用AUTOCAD 2006为基础绘图软件。
1.2.1 、辅助软件：建筑专业使用天正建筑6.0，结构专业使用 TSSD2006(探索者)，给排水专业使用浩辰interDQ6.5，电气专业使用浩辰interDQ6.0。
1.3.1 、要求各专业设计人员在设计绘图过程中，以指定的辅助软件绘图为主，CAD为辅。
1.4.1 、本标准中所列的相关电子文件均可在（海天数据交换/海天标准）下载。
1.2、绘图要求：1.2.1、图层管理：1、基本图层（如墙体、门窗、尺寸标注等），按照各专业绘图软件的默认设定。
2、其它非默认的（如文字、洁具、投影线等）以汉字名称进行汇编，编制要求简单明了。
3、绘图时打印式样：A3——A3白图、大图——硫酸图及大白图。
其默认设定255（颜色）线为0.4粗线，其余均为0.18细线。
1.2.2、图幅管理：1、图框采用公司“2008年海天图框”图框右上角须有各楼的位置示意小图（统一比例）。
2、施工图设计阶段一个项目所使用的图纸一般不宜多于三种图幅（不含图纸目录、表格所采用的A4幅面及总平面图）。
3、图纸的短边不应加长，长边可以加长。
但应符合《房屋制图统一标准》GB/T50001－2001的规定。
1.2.3、文字要求：1、说明性文字：大字体－hztxt、样式名－hztxt、SHX字体－HAITIAN.字高：350 宽度比例0.7（设计说明的字高为500，可根据实际情况调整）2、图框内文字: 大字体－常规、样式名－图框字体、SHX字体－宋体.字高：300 宽度比例0.83、门窗编号字设为3.0。
4、图名：采用天正图名标注命令，文字样式为图框字体，字高700、500。
样式－传统。
其它专业根据建筑专业相应调整。
5、当出图比例非1：100时，文字及标注尺寸比例应相应调整。
1.3、图纸编号：1.3.1、新设计图总平面图——建总施－0X其余图纸——建施－0X通用图纸——建施通－0X1.3.2、修改设计图1、回复审图公司的图纸——建施－0XA2、一般设计修改以设计变更（A4）形式出图，各专业按工程独立顺序编号。
3、重大设计修改的，图纸编号中加改（版次），例：建施改X【版次】－XX【图名】。
并在图框右上角相应位置填写好修改的版次、日期、提要，同时应说明修改原因、内容等。
所有重大修改设计图，均应编图纸目录。
2 建筑专业制图标准2.1、绘图要求：1、图纸图面要求简洁，表达清晰，图纸排版紧凑合理。
在同一张图纸上绘制多层平面图时，宜按层数由低向高的顺序从左至右或从下至上布置。
2、平面图中各房间面积均应注明，且应为独立的图层。
3、平面定位主轴编号应以结构承重构件为准。
2.2、出图要求：1、出图比例：图名比例平、立、剖面图1：100 1：150节点详图1：20 1：30电梯、楼梯、卫生间详图及局部放大图1：50门窗立面图1：50 1：100总平面图1：500 1：10002、出图线宽：用途线宽层色平、剖面图及节点详图中被剖切的主要建筑构件（如墙体、砼梁、柱等），立面图中内轮廓线0.4 255平面剖切符号，立面图中外建筑轮廓线0.5 254粉刷、看线、投影线等0.182.3、绘图图例：1、平面图例：（适用与岀图比例为1：100）图例名称钢筋混凝土墙200厚砂质加气混凝土砌块墙100厚砂质加气混凝土砌块墙厨房排烟道，卫生间排气道热水器厨房水管井(250X250)空调室外机雨水管地漏消火栓箱洞(宽X高X深)下皮距地XXX预留洞C20细石混凝土水簸箕(300X300X40)2、总图图例：图例名称原有建筑新建建筑（线宽0.5）计划扩建的预留地或建筑拆除的建筑地下建筑（线宽0.3）指北针（Φ240）用地红线（线宽0.3）建筑物室内±0.000的绝对标高室外标高新道路：R6表示道路转弯半径6M。
0.3表示0.3％的纵向坡度30.00表示变坡点的距离消防登高场地（15X8M）机动车车位（5.7X2.8M）围墙及大门台阶（箭头方向表示下）坐标标注定位点为建筑一层角点轴线交点。
小区入口2.4、构件编号要求：1、留洞名称：空调洞 K1 －挂壁式空调洞Φ80 洞中距地2200K2 －立式空调洞Φ80 洞中距地200排气洞 P1 －厨房热水器排气洞Φ80 梁下P2 －卫生间排气洞Φ150 梁下室内电气洞：DD1 室内水洞：SD1 室内暖通洞：ND1 2、门编号：乙级防火门：YFM-1 甲级防火门：JFM-1丙级防火门：BFM-1防盗门：FDM-1 乙级防火防盗门：YFDM-1甲级防火防盗门：JFDM-1 普通门：M-1门联窗：MLC-1 百叶门：BM-13、窗编号：乙级防火窗：YFC-1 甲级防火窗：JFC-1丙级防火窗：BFC-1 玻璃幕墙：BQ-1普通窗：C－1 百叶窗：BC-14、其它：防火卷帘：FHL-1楼梯编号：楼梯（一）电梯编号：电梯（一）自动扶梯：扶梯（一）自动人行道：人行道（一）2.5、图案填充要求：（比例可根据实际自行调整）名称样例图案名比例备注钢筋混凝土DOTS 200 ≥1：100的平、剖面图钢筋混凝土钢筋混凝土20 用于1:20或1:50的详图普通砖ANSI31 20耐火砖ANSI35 30加气砖加气混凝土20 或松散材料空心砖空心砖30石材ANSI33 20混凝土混凝土20砂浆沙灰土20多孔材料ANSI37 20 轻骨料材料保温材料HONEY 20 聚苯板等纤维材料纤维材料20金属材料ANSI32 20防水材料线图案20 天正软件图库素土夯实线图案50 天正软件图库自然土壤线图案50 天正软件图库3 结构专业制图标准3.1、一般规定3.1.1、一般情况下，结构专业制图的字型使用“TSSD”默认字型，字型及出图宽度b，应按下表。
部位字型文件字高宽高比出图线宽尺寸数字Tssdeng.shx;tssdchn.shx 300 0.70.2图名700~900 0.4设计说明600 0.2图面中文字300～400图签中的字图框字体300目录图框字体300注：图面较密集的结构平面图及梁、柱配筋图的标注笔宽可0.65。
3.1.2、钢筋基本线宽应根据图纸复杂程度与比例大小，适当选取0.35~0.6。
3.1.3、结构专业制图，应统一选取选用下表所示的图线名称线型名称线宽一般用途实线粗CONTINUE 0.8 螺栓、结构平面图中单线结构构件线（如圈梁等），图名下横线等。
中0.35~0.6 钢筋线及砖混结构结构平面图及详图中剖到或可见的墙身轮廓线、剖切线、节点详图的圆圈等。
细0.2 可见的钢筋混凝土轮廓线、尺寸线、标注引出线、标高符号、索引符号。
虚线粗DASHED 0.35~0.6 不可见的钢筋线。
细0.2 基础平面图中的管沟轮廓线、不可见的钢筋混凝土轮廓线。
单点长画线粗CENTER 0.4~0.6 柱间支撑、垂直支撑、结构平面图中的圈梁布置。
细0.2 定位轴线、对称线、中心线。
注：1、图名下横线、节点详图圆圈仅用单线表示。
3.1.4、在同一张图纸中，相同比例的各图样，应选用相同的线宽组。
3.1.5、本专业同一单体工程中，一般不应多于三种幅面（不宜多于两种短边尺寸），不含目录所采用的A4幅面。
3.1.6、绘图时根据图样的用途，被绘物体的复杂程度，应选用下表中常用比例。
图名常用比例结构平面图、基础平面图、梁配筋图、剪力墙模板图1：100；（特殊情况1：150）剪力墙柱、梁配筋平面图、楼梯大样平面图1：50节点详图、楼梯大样剖面图、挡土墙配筋详图1：20；1：25；1：30；1：50剪力墙柱配筋表1：30；1：253.1.7、当构件的纵、横向断面尺寸相差悬殊时，可在同一详图中的纵、横向选用不同的比例绘制。
轴线尺寸与构件尺寸也可选用不同的比例绘制。
3.1.8、构件的名称应用代号来表示，代号后应用阿拉伯数字标注该构件的型号或编号，也可为构件的顺序号。
常用的构件代号和图例见《图库》。
构件编号顺序宜按下列规定编排。
☆外墙构件按顺时针方向从左下角开始编号；☆内横构件墙从左至右，从上至下编号；☆内纵墙从上至下，从左至右编号。
3.1.9、当采用标准、通用图集中的构件时，应用该图集中的规定代号或型号注写。
3.1.10、构件应采用轮廓线表示，定位轴线应与建筑平面图一致，并标注结构标高及轮廓线的定位尺寸，较复杂的弧线及斜线定位可注明详建施。
3.1.11、结构平面图中，如若干部分相同时，可只绘制一部分，并用大写的拉丁字母(A、B、C、……)外加细实线圆圈表示相同部分的分类符号。
分类符号圆圈直径为8mm。
其他相同部分仅标注分类符号（例如《04G101-4》中所注）。
3.1.12、桁架式结构的几何尺寸图可用单线图表示。
杆件的轴线长度尺寸应标注在构件的上方。
3.1.13、结构图应采用正投影法绘制。
3.1.14、符号1、断面的剖切符号应符合下列规定：☆断面的剖切符号应只用剖切位置线表示(图示详《图库》)，并应以中实线（b=0.4）绘制，长度宜为5mm。
☆断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向。
建筑物周边剖面编号均要正向注写。
2、断面图如与被剖切图样不在同一张图内，可在剖切位置线的另一侧注明其所在图纸的编号，也可以在图上集中说明。
3、图中的某一局部或构件需另见详图，应以索引符号索引。
索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。
4、索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为投射方向(图示详《图库》)。
5、对称符号由对称线和两端的两对平行线组成。
对称线用细点画线绘制；平行线用细实线绘制，其长度宜为8mm，每对的间距宜为2mm；对称线垂直平分于两对平行线，两端超出平行线宜为4mm(图示详《图库》)。
3.1.15、尺寸标注1、尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm。
图样轮廓线可用作尺寸界线。
2、尺寸线应用细实线绘制，应与被注长度平行。
图样本身的任何图线均不得用作尺寸线。
