基于AT89C51单片机的电子密码锁设计审题表

AT89C51单⽚机电⼦密码锁基于AT89C51单⽚机电⼦密码锁#include "main.h"/******************** LCD PART START *******************************/ //5ms延时void Delay5Ms(void){unsigned int TempCyc = 5552;while(TempCyc--);}//读状态unsigned char ReadStatusLCM(void){LCM_Data = 0xFF;LCM_RS = 0;LCM_RW = 1;LCM_E = 0;LCM_E = 0;LCM_E = 1;Delay5Ms();while (LCM_Data & Busy); //检测忙信号return(LCM_Data);}//写数据void WriteDataLCM(unsigned char WDLCM){ReadStatusLCM(); //检测忙LCM_Data = WDLCM;LCM_RS = 1;LCM_RW = 0;LCM_E = 0; //若晶振速度太⾼可以在这后加⼩的延时LCM_E = 0; //延时LCM_E = 1;void WriteCommandLCM(unsigned char WCLCM,BuysC) //BuysC为0时忽略忙检测{if (BuysC) ReadStatusLCM(); //根据需要检测忙LCM_Data = WCLCM;LCM_RS = 0;LCM_RW = 0;LCM_E = 0;LCM_E = 0;LCM_E = 1;}//读数据unsigned char ReadDataLCM(void){LCM_RS = 1;LCM_RW = 1;LCM_E = 0;LCM_E = 0;LCM_E = 1;return(LCM_Data);}void LCMInit(void) //LCM初始化{LCM_Data = 0;WriteCommandLCM(0x38,0); //三次显⽰模式设置，不检测忙信号Delay5Ms();WriteCommandLCM(0x38,0);Delay5Ms();WriteCommandLCM(0x38,0);Delay5Ms();WriteCommandLCM(0x38,1); //显⽰模式设置,开始要求每次检测忙信号WriteCommandLCM(0x08,1); //关闭显⽰WriteCommandLCM(0x01,1); //显⽰清屏WriteCommandLCM(0x06,1); // 显⽰光标移动设置WriteCommandLCM(0x0C,1); // 显⽰开及光标设置}void LCD_write_char(unsigned char X,unsigned char Y, unsigned char DData){Y &= 0x1;X &= 0xF; //限制X不能⼤于15，Y不能⼤于1if (Y)X |= 0x40; //当要显⽰第⼆⾏时地址码+0x40;X |= 0x80; // 算出指令码WriteCommandLCM(X, 0); //这⾥不检测忙信号，发送地址码WriteDataLCM(DData);}//按指定位置显⽰⼀串字符void LCD_write_string(unsigned char X,unsigned char Y, unsigned char code *DData) {unsigned char ListLength;ListLength = 0;Y &= 0x1;X &= 0xF; //限制X不能⼤于15，Y不能⼤于1while (*DData) //若到达字串尾则退出'\0'就是0{if (X <= 0xF) //X坐标应⼩于0xF{LCD_write_char(X,Y, *DData); //显⽰单个字符DData++;X++;}}}/************/#include#include#define uchar unsigned char#define uint unsigned int/******************** LCD PART START *******************************/void delay(uint z) //延时uint x,y;for(x=z;x>0;x--)for(y=124;y>0;y--);}sbit e=P2^5;sbit rw=P2^6;sbit sr=P2^7;uchar code name[]="zxs"; uchar code name1[]="zcf"; uchar code name2[]="zx"; void write_com(uchar com) {int rs;rs=0;P0=com;delay(5);e=1;delay(5);e=0;}void write_data(uchar date) {int rs;rs=1;P0=date;delay(5);e=1;delay(5);e=0;}void init(){e=0;rw=0;write_com(0x0c); write_com(0x06);write_com(0x01);write_com(0x80);}void display(){uchar i;for(i=0;i<3;i++){write_data(name[i]);}write_com(0x80+0x40);for(i=0;i<3;i++){write_data(name1[i]);}}void main(){init();display();}#include#define uchar unsigned charuchar starbuf[10];uchar wordbuf[8];uchar pw[8]={1,2,3,4,5,6,7,8};uchar pwbuf[8];uchar count=0; // 初始没有输⼊密码，计数器设为0 uchar inputflag=0; // 先处于密码输⼊状态，⾮密码修改状态bit enterflag=0; // 没有按下确认键bit pwflag=0; // 密码标志先置为0sbit warn=P3^6;#define lcd_data P0sbit rs=P2^7;///////////////////////LCD1602驱动程序///////////////////////void delay_1602(unsigned int i){while(i--);}void enrw(){rs=0;rw=0;e=0;delay_1602(250);e=1;}write_data(uchar c){lcd_data=c;rs=1;rw=0;e=0;delay_1602(250);e=1;}init_lcd(void)//初始化{lcd_data=0x01;//清屏幕enrw();lcd_data=0x38;//数据长度为8位,双⾏显⽰,5*7字符。

学生姓名：2B专业名称：测控技术与仪器指导教师：2B 讲师摘要随着人们的生活水平的提高，如何实现家庭防盗这一问题也变的尤其的突出，传统机械锁由于结构简单，被撬事件屡见不鲜；电子锁由于其保密性高，使用灵活性好，安全系数高，受到了广大用户的青睐，本课题具有实际应用价值。

本设计以单片机AT89C51作为密码锁监控装置的检测和控制核心，分为主机控制和从机执行机构（本设计重点介绍主机控制），实现钥匙信息在主机上的初步认证注册、密码信息的加密、钥匙丢失报废等功能。

根据51单片机之间的串行通信原理，这便于对密码信息的随机加密和保护。

而且采用键盘输入的电子密码锁具有较高的优势。

采用数字信号编码和二次调制方式，不仅可以实现多路信息的控制，提高信号传输的抗干扰性，减少错误动作，而且功率消耗低；反应速度快、传输效率高、工作稳定可靠等。

软件设计采用自上而下的模块化设计思想，以使系统朝着分布式、小型化方向发展，增强系统的可扩展性和运行的稳定性。

测试结果表明，本系统各项功能已达到本设计的所有要求。

经实验证明，该密码锁具有设计方法合理，简单易行，成本低，安全实用等特点，符合住宅、办公室用锁要求，具有推广价值。

关键词: 单片机密码锁单片机设计电子锁AbstractAs people's living standard enhancement, how to realize the family guard against theft has become a particularly prominent, the traditional mechanical lock because of its simple structure, prizing events it is often seen.。

electronic lock high because of their confidentiality, the use of flexibility good, high safety factor, by the favor of the majority of users, this paper has practical value.The design of single-chip AT89C51 as cipher lock monitoring device for the detection and control of the core, the host is divided into control and the slave actuator ( this set focuses on control of the host ), realize the key information in a host of preliminary registration, password information encryption, key loss and function. According to the51 single-chip serial communication between the principle, it is convenient for the password information random encryption and protection. And the use of keyboard input of the electronic code lock has high advantage. Digital signal encoding and the two modulation modes, which can not only realize the multiplexed information control, to improve anti-interference signal transmission, reduce the mistake action, and low power consumption。

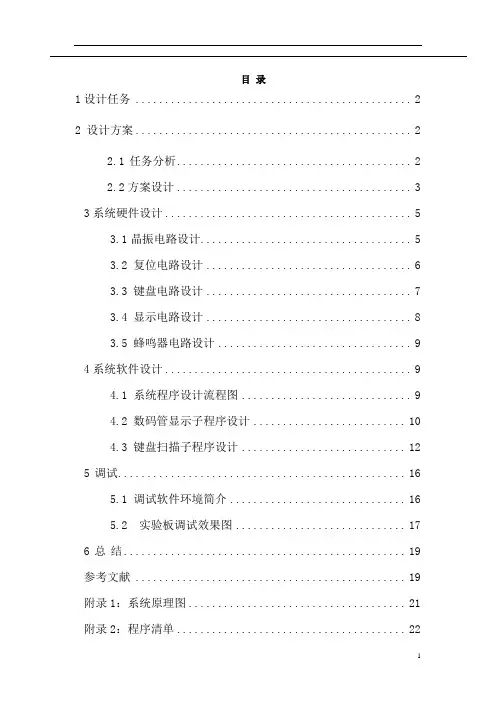

目录1设计任务 (2)2 设计方案 (2)2.1任务分析 (2)2.2方案设计 (3)3系统硬件设计 (5)3.1晶振电路设计 (5)3.2 复位电路设计 (6)3.3 键盘电路设计 (7)3.4 显示电路设计 (8)3.5 蜂鸣器电路设计 (9)4系统软件设计 (9)4.1 系统程序设计流程图 (9)4.2 数码管显示子程序设计 (10)4.3 键盘扫描子程序设计 (12)5调试 (16)5.1 调试软件环境简介 (16)5.2 实验板调试效果图 (17)6总结 (19)参考文献 (19)附录1：系统原理图 (21)附录2：程序清单 (22)1设计任务根据所学的知识，设计一个电子密码锁，利用发光二极管的亮灭来代表锁的开闭。

随着我国现代化建设的日益完善，人们的生活水平也不断提高，家中的贵重物品自然也就越来越多。

在这样的时代背景下，如何防盗的问题也就显得尤为重要了。

传统锁具已经无法阻止窃贼的脚步了，电子锁由于其保密性高，使用灵活性好，安全系数高，受到了广大用户的青睐。

本设计以单片机89C51作为密码锁监控装置的检测和控制核心，分为主机控制和从机执行机构（本设重点介绍主机设计），实现以下功能：1、开锁：下载程序后，输入初始密码，8位LED亮，代表锁被打开，输入密码时，六位数码管依次显示小横杠。

2、更改密码：只有当开锁（LED亮）后，该功能方可使用。

首先按下更改密码键S16，然后设置相应密码，此时六位数码管会显示设置密码对应的数字。

最后设置完六位后，按下确认键S17确认密码更改，此后新密码即生效。

3、重试密码：当输入密码时，密码输错后按下重试键S18，可重新输入六位密码。

当设置密码时，设置中途想更改密码，也可按下此键重新设置。

4、关闭密码锁：按下关闭键S19即可将打开的密码锁关闭。

5、开发板矩阵键盘上的S6—S15键分别代表数字0-9。

2设计方案2.1任务分析根据设计要求，可以用电位器来模拟温度的变化，用微控制器来控制模拟温度的测量和显示，其任务设计方案原理图如图2.1所示：图2.1 设计方案原理图2.2方案设计根据设计方案原理图，每个模块的方案设计详细内容如下。

基于单片机控制电子密码锁目录摘要 (2)第1章绪论 (3)1.1 课题的介绍 (3)1.2 本课题设计的研究现状 (3)第2章密码锁设计方案 (4)第3章硬件设计 (6)3.1单片机简介 (6)3.2内部时钟电路 (10)3.3 手动复位电路 (10)3.4 键盘接口电路方案的确定 (11)3.5数码管数码显示电路方案的确定 (12)3.6 CT7447介绍 (14)3.7 74L138译码器的运用 (15)3.8密码存储电路方案的确定 (17)3.9 电路原理图 (18)第4章电子密码锁软件设计 (19)4.1程序功能 (19)4.2程序框图 (19)4.3系统程序 (24)第5章软、硬件调试 (31)5.1硬件调试 (31)5.2软件调试方法 (31)第6章总结与体会 (32)附录:元器件清单 (33)参考文献 (33)基于单片机控制电子密码锁摘要根据有关资料介绍，电子密码锁的研究从上世纪30年代就开始了，在某些特殊场所就有所应用。

研究这种锁的初衷，是提高锁具的安全性，因为电子密码锁的密匙量极大，可以和机械锁配合，避免因钥匙被仿制而出现的问题。

在安全性极高的前提下，它的另一个特点——无需钥匙。

密码锁还有指纹锁、卡片锁、磁卡锁，生物锁等等。

但能谈得上实用一些或者大众化一些的还是按键式电子密码锁。

这是一种操作方式类似于按键电话机的电子锁，通过键盘上的数码按键一次输入依组密码，如果密码与内部已约定的密码相同，则输出一个信号，以驱动电磁铁或小马达将门打开，完成一个开锁过程。

本论文从电子密码锁系统的功能，硬件电路设计，软件设计分别论述这一系统。

通过使用单片机80C51作为控制核心，连接外部存储器93C46，实现密码断电保存，通过七段数码管显示，制作一种密码锁。

该锁具有开锁、解密、修改、保存密码、用户密码等基本的密码锁功能，还具有调电数码提示等功能。

关键词：单片机；密码；密码锁第1章绪论1.1课题的介绍密码锁是锁的一种，开启时用的是一系列的数字或符号。
