施工图制图规范一、制图注意事项：1、所有图纸内容均绘制在模型空间内（包括标注、文字、图框等），布局空间只在不同比例图纸需置于同一张图内时使用。
2、统一新建图层，图层名称及线宽见制图标准。
3、文件出图：除总图和分区平面外尽量使用A2图幅，如图纸内容细长可用加长图框。
图框外统一用大字标明图纸比例。
4、常用材料及规格见详细说明，非特殊需要不可使用非标尺寸。
5、图框初始插入时不要加题栏，最后统一插图框。
二、统一制图标准：1、图层名称统一新建图层，使用通用图层名称：0－基础线：所有相对标高为零的绘图线。
色号为70－构筑物：所有有竖向高度的绘图线。
色号为20－轴线：用于尺寸定位的各类中轴线。
色号为1，线型Dote0－放线网格：色号为5； 0－文字：色号为7；0－标高：竖向标高三角，色号3（标高文字图层用0－文字）PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用其他线型自建，名称均统一为0－XX种植设计图线型设置（此类图后期调整较多，图层务必清晰）：0－绿乔：常绿乔木，色号3（灌木图中变为8号）0－落乔：落叶乔木，色号3（灌木图中变为8号）0－灌木：灌木及小乔木，色号84（线宽0.18）0－绿篱：规则图案的绿篱，色号84（线宽0.18）0－地被：各类地被爬藤及水生植物，色号84（线宽0.18）0－乔木连线：各类乔木的成组连线，色号20－乔木标注：各类乔木的文字标注，色号70－灌木连线：灌木及小乔木的成组连线，绿篱及地被系列的标注引线，色号20－灌木标注：灌木、绿篱、地被的文字标注，色号7灯具布置图：0－灯具：景观照明灯具，色号40－灯具标注：景观照明文字标注及引线，色号72、线型、线宽的使用及设置最粗线：用于地平线、详图钢筋线等，色号4，线宽0.6中粗线：用于外形及显著突出部分轮廓线，剖面剖到部分轮廓线等，色号2，线宽0.4中等线：用于不同造型材料的分界线，是使用最多的线型，色号7，线宽0.25中细线：索引及标注等自动生成的图层，色号3，线宽0.18细线：用于同一铺装材料的规格划分或详图填充线，色号6，线宽0.15超细线：用于放线网格的经纬线，色号5，线宽0.1轴线：线型Dote，色号1，线宽0.12图纸线宽设置：1－0.12；2－0.4；3－0.18；4－0.6；5－0.1；6－0.15；7－0.25；8及其他－0.123、文字式样：天正菜单点击“文字表格”，选择文字样式，样式名：HZTXT；AutoCAD字体；中文参数：高宽比0.8，中文字体HZTXT西文参数：字宽0.6，字高0.8，西文字体SIMPLEX／尺寸标注、符号、索引号、剖切号等在正确比例下自动生成／引注文字字高设置为5或3.5（根据图纸空地大小自主调整，同一张图内统一即可）／图名标注：图名字高7，比例54、材料标注方式：例：600X300X30芝麻灰烧毛花岗岩错缝铺装规格颜色或名称质地材料类型铺装方式（平铺时不用标注）三、铺装常用材料及规格：1、一、石材：规格：长宽：板材600X600、600X300、300X300嵌条600X150、600X200、600X100小料石200X200、150X150、100X100厚度：板材及嵌带――车行60、人行30、碎拼20、嵌草60；小料石――车行100、人行60条石――一般用于台阶，根据台阶高度120－150颜色：黑、灰、浅灰、红、浅红、棕、黄；碎拼时有：杂色、单色、冷色（蓝、绿、灰、黑）、暖色（红、黄、棕）面层质地：磨光、烧毛、磨光机刨、烧毛机刨、粗磨、剁斧、凿毛（尽量选用前4种，局部点缀和特殊需要可选后3种）铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）2、二、混凝土透水砖：长宽：方形250X250、小矩形250X125、200X100、大矩形500X250车位线100X100、异型连锁块（不同品牌及形状尺寸有所变化）厚度：车行80，人行50颜色：白（车位线）、灰、浅灰、深灰、砖红、红、浅红、浅黄、土黄、深棕、浅棕铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）3、三、卵石、豆石、水洗石粒径：卵石――￠20－30、￠30－50、￠50－80、￠80－120、￠120－150豆石、水洗石：￠3－5、￠5－8、￠8－12、￠12－15颜色：水洗石――各种颜色；卵石、豆石――杂色、白、灰、黑、棕红、黄铺砌方式：平铺、立砌4、四、木板长宽：最大长度4米，宽度100、150、200厚度：常用20、最厚可达60种类：防腐木（常用）、碳化木（造价高）颜色：本色、露木纹彩色（刷各色室外用木漆）5、五、非粘土烧结砖规格：235X115X53；颜色：青、砖红、黄；铺砌方式：平铺、立砌6、六、瓦片立砌规格：约180X180X15；颜色：青；铺砌方式：立砌（可成片铺砌，单排圈边，常与卵石组成图案）7、七、其他材料沥青混凝土及水泥混凝土（车行主路）地面；塑胶地面（块材或整体满铺，用于运动或儿童场地）；艺术地坪（彩色混凝土压模、雕刻）；玻璃地；陶瓷碎拼地面等。

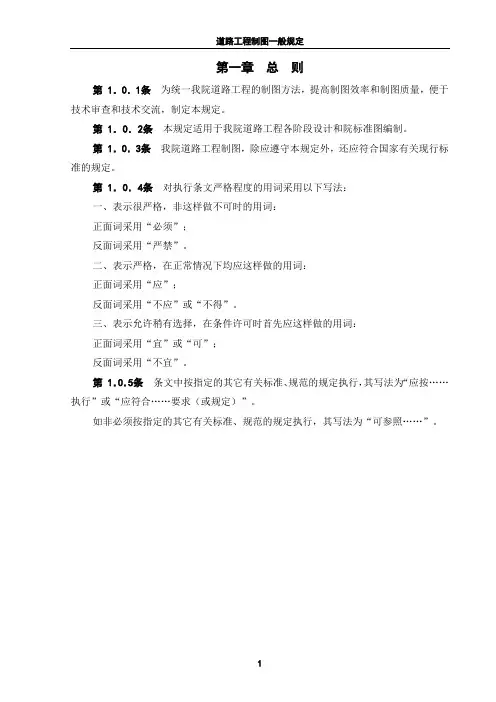

第一章总则第 1．0．1条为统一我院道路工程的制图方法，提高制图效率和制图质量，便于技术审查和技术交流，制定本规定。
第 1．0．2条本规定适用于我院道路工程各阶段设计和院标准图编制。
第 1．0．3条我院道路工程制图，除应遵守本规定外，还应符合国家有关现行标准的规定。
第 1．0．4条对执行条文严格程度的用词采用以下写法：一、表示很严格，非这样做不可时的用词：正面词采用“必须”；反面词采用“严禁”。
二、表示严格，在正常情况下均应这样做的用词：正面词采用“应”；反面词采用“不应”或“不得”。
三、表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”或“可”；反面词采用“不宜”。
第 1．0．5条条文中按指定的其它有关标准、规范的规定执行，其写法为“应按……执行”或“应符合……要求（或规定）”。
如非必须按指定的其它有关标准、规范的规定执行，其写法为“可参照……”。
第二章一般规定第一节设计文件第 2．1．1条设计文件第一册或每标段第一册由封面、扉页、图纸目录、说明、设计图及封底等组成，其余册由封面、图纸目录、说明、设计图及封底等组成。
第 2．1．2条设计文件每册封面上应列出一、公路建设项目名称（或工程代号）、里程全长及标段划分；二、设计阶段及设计文件名称；三、单列项目文件子名称；四、本标段号及工程范围；五、本册编号及册目划分；六、测设单位名称及英文名称；七、设计文件编制年月。
注：图中“[ ]”内的项为可选项。
第 2．1．3条设计文件封面上的字一律用实体字，不应用空心字体或阴影字体。
第 2．1．4条设计文件封面颜色为：初步设计淡豆绿色，技术设计为粉红色，施工图设计为奶油白色或象牙白色。
封面一律不开窗口，ISO质量体系认证标志可按有关规定放置于封面。
第 2．1．5条设计文件的扉页决定文件的有效性。
设计文件每册扉页上应包括：一、公路建设项目名称（或工程代号）、里程全长及标段划分；二、设计阶段及设计文件名称；三、单列项目文件子名称；四、本标段号及工程范围；五、文件目录（册篇组成）或本册编号及册目划分；六、各级负责人签署；七、参加设计人员（技术员以上）姓名、职称、职务及工作项目或内容；五、测设单位、勘察设计证书等级及编号；六、设计文件编制年月。

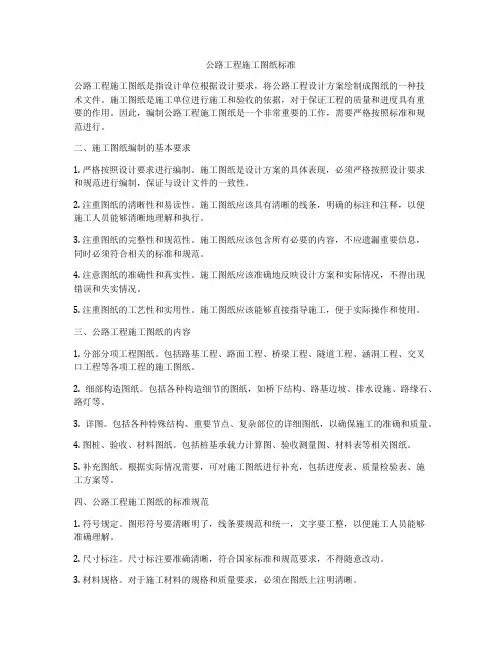

公路工程施工图纸标准公路工程施工图纸是指设计单位根据设计要求，将公路工程设计方案绘制成图纸的一种技术文件。
施工图纸是施工单位进行施工和验收的依据，对于保证工程的质量和进度具有重要的作用。
因此，编制公路工程施工图纸是一个非常重要的工作，需要严格按照标准和规范进行。
二、施工图纸编制的基本要求1. 严格按照设计要求进行编制。
施工图纸是设计方案的具体表现，必须严格按照设计要求和规范进行编制，保证与设计文件的一致性。
2. 注重图纸的清晰性和易读性。
施工图纸应该具有清晰的线条，明确的标注和注释，以便施工人员能够清晰地理解和执行。
3. 注重图纸的完整性和规范性。
施工图纸应该包含所有必要的内容，不应遗漏重要信息，同时必须符合相关的标准和规范。
4. 注意图纸的准确性和真实性。
施工图纸应该准确地反映设计方案和实际情况，不得出现错误和失实情况。
5. 注重图纸的工艺性和实用性。
施工图纸应该能够直接指导施工，便于实际操作和使用。
三、公路工程施工图纸的内容1. 分部分项工程图纸。
包括路基工程、路面工程、桥梁工程、隧道工程、涵洞工程、交叉口工程等各项工程的施工图纸。
2. 细部构造图纸。
包括各种构造细节的图纸，如桥下结构、路基边坡、排水设施、路缘石、路灯等。
3. 详图。
包括各种特殊结构、重要节点、复杂部位的详细图纸，以确保施工的准确和质量。
4. 图桩、验收、材料图纸。
包括桩基承载力计算图、验收测量图、材料表等相关图纸。
5. 补充图纸。
根据实际情况需要，可对施工图纸进行补充，包括进度表、质量检验表、施工方案等。
四、公路工程施工图纸的标准规范1. 符号规定。
图形符号要清晰明了，线条要规范和统一，文字要工整，以便施工人员能够准确理解。
2. 尺寸标注。
尺寸标注要准确清晰，符合国家标准和规范要求，不得随意改动。
3. 材料规格。
对于施工材料的规格和质量要求，必须在图纸上注明清晰。
4. 施工工艺。
对于施工中的一些特殊工艺和方法，必须在图纸上详细注明，以指导施工人员操作。
道路工程施工图纸说明一、施工图纸概述道路工程施工图纸是道路工程设计方案的具体实施文件，是工程施工组织的依据，施工单位按照施工图纸细部内容和要求进行施工。
施工图纸的编制标准是依据国家相关规范和标准进行编制，保证工程施工的质量和安全。
二、施工图纸内容1. 总图总图是对整个工程的布局和整体情况进行展示的图纸，包括工程的位置、范围、主要技术参数等内容，是施工单位了解工程整体情况的重要依据。
2. 平面图平面图是对工程在水平面上的布局进行展示的图纸，包括道路的线型、宽度、坡度等内容，这是施工单位进行道路铺设的重要依据。
3. 纵断面图纵断面图是对道路在垂直方向上交通道路的布置进行展示的图纸，包括道路的高程、坡度、边坡、绿化带等内容，这是施工单位进行道路修整和排水的重要依据。
4. 剖面图剖面图是对工程的各部分构造进行展示的图纸，包括路基、路面、排水设施、交通标志等部分的构造和尺寸，这是施工单位进行道路施工和设施安装的重要依据。
5. 细部图细部图是对工程各部分重点细节进行展示的图纸，包括交叉口、排水口、桥梁、隧道等部分的构造和尺寸，这是施工单位进行关键部位施工的重要依据。
三、施工图纸注意事项1. 各类图纸之间的一致性和合理性，各图之间的衔接关系要清晰明了，确保施工单位能够准确理解图纸内容。
2. 施工图纸要与设计文件、规范标准等相关资料相互协调，确保施工的质量和安全。
3. 施工图纸中应明确标注材料、尺寸、偏差等内容，保证施工单位按照要求进行施工。
4. 施工图纸中应详细标注安全防护措施、施工工序、质量检测等内容，确保工程施工中的安全和质量。
四、施工图纸的保存和使用1. 施工图纸应由设计单位归档保存，并定期进行备份和更新，以便工程施工过程中需要提供参考。
2. 施工单位在施工前应认真阅读和理解施工图纸内容，结合实际情况进行施工组织。
3. 施工单位在施工过程中如有发现施工图纸内容与实际情况不符的情况，应及时向设计单位反馈，共同协商解决。

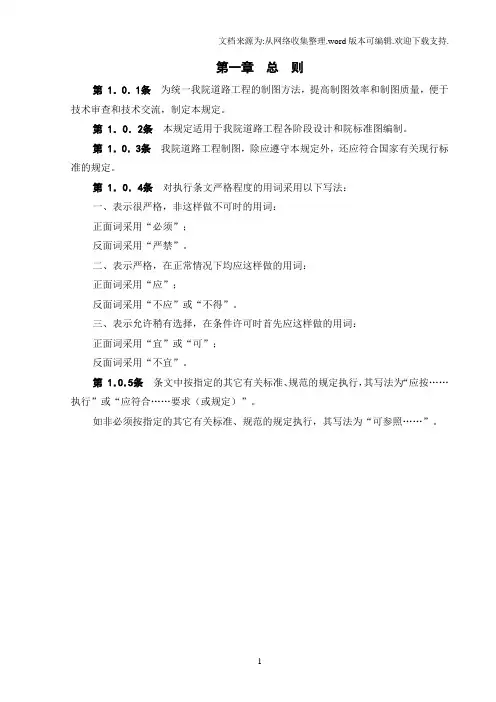

第一章总则第 1．0．1条为统一我院道路工程的制图方法，提高制图效率和制图质量，便于技术审查和技术交流，制定本规定。
第 1．0．2条本规定适用于我院道路工程各阶段设计和院标准图编制。
第 1．0．3条我院道路工程制图，除应遵守本规定外，还应符合国家有关现行标准的规定。
第 1．0．4条对执行条文严格程度的用词采用以下写法：一、表示很严格，非这样做不可时的用词：正面词采用“必须”；反面词采用“严禁”。
二、表示严格，在正常情况下均应这样做的用词：正面词采用“应”；反面词采用“不应”或“不得”。
三、表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”或“可”；反面词采用“不宜”。
第 1．0．5条条文中按指定的其它有关标准、规范的规定执行，其写法为“应按……执行”或“应符合……要求（或规定）”。
如非必须按指定的其它有关标准、规范的规定执行，其写法为“可参照……”。
第二章一般规定第一节设计文件第 2．1．1条设计文件第一册或每标段第一册由封面、扉页、图纸目录、说明、设计图及封底等组成，其余册由封面、图纸目录、说明、设计图及封底等组成。
第 2．1．2条设计文件每册封面上应列出一、公路建设项目名称（或工程代号）、里程全长及标段划分；二、设计阶段及设计文件名称；三、单列项目文件子名称；四、本标段号及工程范围；五、本册编号及册目划分；六、测设单位名称及英文名称；七、设计文件编制年月。
注：图中“[ ]”内的项为可选项。
第 2．1．3条设计文件封面上的字一律用实体字，不应用空心字体或阴影字体。
第 2．1．4条设计文件封面颜色为：初步设计淡豆绿色，技术设计为粉红色，施工图设计为奶油白色或象牙白色。
封面一律不开窗口，ISO质量体系认证标志可按有关规定放置于封面。
第 2．1．5条设计文件的扉页决定文件的有效性。
设计文件每册扉页上应包括：一、公路建设项目名称（或工程代号）、里程全长及标段划分；二、设计阶段及设计文件名称；三、单列项目文件子名称；四、本标段号及工程范围；五、文件目录（册篇组成）或本册编号及册目划分；六、各级负责人签署；七、参加设计人员（技术员以上）姓名、职称、职务及工作项目或内容；五、测设单位、勘察设计证书等级及编号；六、设计文件编制年月。
施工图制图标准施工图是建筑工程的重要文档，它直接关系到工程质量和工程安全。
因此，施工图的制图标准显得尤为重要。
施工图的制图标准主要包括以下几个方面：一、图幅标准。
施工图的图幅标准是指施工图的纸张大小，通常采用A0、A1、A2等国际标准纸张大小。
在绘制施工图时，应根据工程的具体情况选择合适的图幅大小，保证图纸清晰、明了。
二、图面标准。
施工图的图面标准包括图面比例、图面内容等。
图面比例是指图纸上实际长度与实际长度的比值，通常用1:50、1:100等表示。
图面内容包括平面图、立面图、剖面图、细部图等，应根据工程需要合理安排图面内容，保证图纸的完整性和清晰度。
三、文字标准。
施工图中的文字应该清晰、工整、统一。
文字的字体、字号、字距应符合国家标准，文字要求工整、清晰，方便施工人员阅读和理解。
四、符号标准。
施工图中的符号是表示各种构件、材料、工艺等的图形符号，符号应该简洁明了，统一规范，便于施工人员理解和识别。
五、尺寸标准。
施工图中的尺寸应该准确、清晰、完整。
尺寸的标注应符合国家标准，标注位置清晰明了，便于施工人员测量和施工。
六、颜色标准。
施工图中的颜色应该清晰明了，不同构件、材料、工艺等应采用不同的颜色进行标注，便于施工人员区分和识别。
七、注释标准。
施工图中的注释应该清晰明了，内容准确无误，注释位置恰当，便于施工人员理解和应用。
总之，施工图的制图标准是保证施工图质量的重要保障，只有严格按照标准要求进行制图，才能保证施工图的准确性和可靠性，为工程的顺利施工提供有力支持。
因此，在绘制施工图时，务必严格按照标准要求进行，确保施工图的质量和可靠性。

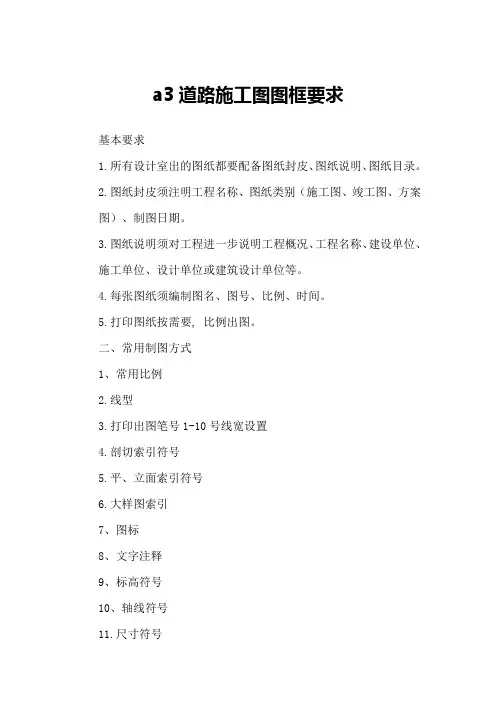

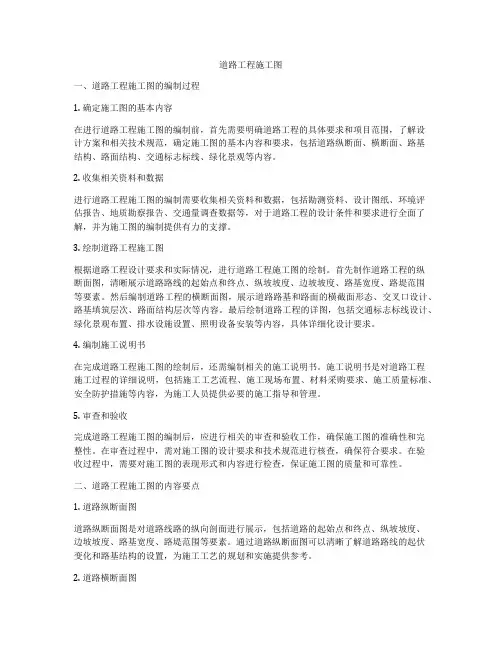

道路工程施工图一、道路工程施工图的编制过程1. 确定施工图的基本内容在进行道路工程施工图的编制前，首先需要明确道路工程的具体要求和项目范围，了解设计方案和相关技术规范，确定施工图的基本内容和要求，包括道路纵断面、横断面、路基结构、路面结构、交通标志标线、绿化景观等内容。
2. 收集相关资料和数据进行道路工程施工图的编制需要收集相关资料和数据，包括勘测资料、设计图纸、环境评估报告、地质勘察报告、交通量调查数据等，对于道路工程的设计条件和要求进行全面了解，并为施工图的编制提供有力的支撑。
3. 绘制道路工程施工图根据道路工程设计要求和实际情况，进行道路工程施工图的绘制。
首先制作道路工程的纵断面图，清晰展示道路路线的起始点和终点、纵坡坡度、边坡坡度、路基宽度、路堤范围等要素。
然后编制道路工程的横断面图，展示道路路基和路面的横截面形态、交叉口设计、路基填筑层次、路面结构层次等内容。
最后绘制道路工程的详图，包括交通标志标线设计、绿化景观布置、排水设施设置、照明设备安装等内容，具体详细化设计要求。
4. 编制施工说明书在完成道路工程施工图的绘制后，还需编制相关的施工说明书。
施工说明书是对道路工程施工过程的详细说明，包括施工工艺流程、施工现场布置、材料采购要求、施工质量标准、安全防护措施等内容，为施工人员提供必要的施工指导和管理。
5. 审查和验收完成道路工程施工图的编制后，应进行相关的审查和验收工作，确保施工图的准确性和完整性。
在审查过程中，需对施工图的设计要求和技术规范进行核查，确保符合要求。
在验收过程中，需要对施工图的表现形式和内容进行检查，保证施工图的质量和可靠性。
二、道路工程施工图的内容要点1. 道路纵断面图道路纵断面图是对道路线路的纵向剖面进行展示，包括道路的起始点和终点、纵坡坡度、边坡坡度、路基宽度、路堤范围等要素。
通过道路纵断面图可以清晰了解道路路线的起伏变化和路基结构的设置，为施工工艺的规划和实施提供参考。
道路施工图组成、制图标准图纸组成应按封面、扉页、目录、说明、材料总工程量、工程位置平面图、主体工程、次要工程排列。
结合本院设计图纸组成为：1 图纸目录（图纸目录不应编入图号）2 设计说明（参照市政公用工程设计文件编制深度规定《中华人民共和国建设部》）3 工程量汇总表4 区域位置图5 线路总平面布置图（含立交及线路复杂时用）6 （立交）道路线位图（线路简单时5、6 合并）7 道路平面图8 道路纵断面图（辅道、非机动车道、人行道与主线纵断面不同时应单独绘制或在同一纵断面图上绘制）9 立交匝道纵断面图10 道路标准横断面图（主线不同路段标准横断面、匝道标准横断面）11 路拱曲线大样图（沥青混凝土路面结构）12 土方横断面图（含土、石方工程量表）13 交叉口接缝布置图（水泥混凝土路面）14 交叉口竖向设计图（水泥混凝土路面结合分块采用等高线加数字表示）15 路面结构图16 无障碍设施设计图17 接缝构造图（水泥混凝土路面）18 混凝土板补强设计图（水泥混凝土路面）19 特殊路基设计图（如软基处理工程量较大，宜另编目录，组成完整部分）20 挡墙设计图21 其它附属设施设计图22 道路红线图23 交通标志、标线设计图（交通部分）工程量汇总表1机动车道面积m2（不同类型分别统计，均注明厂拌）沥青混凝土面积（水泥混凝土面积）水泥稳定基层面积2非机动车道面积沥青混凝土面积水泥稳定基层面积2 m（不同类型分别统计）（注明厂拌）3人行道面积 2 m（不同类型分别统计）4立道牙长度m（不同类型分别统计）5平道牙m（不同类型分别统计）6钢筋混凝土挡墙混凝土m3钢筋kg (T)7浆砌片石挡墙 3 m8排水沟长度m（不同类型分别统计）9边护防护 2 m（不同类型分别统计）10绿化面积2 m指不含边坡防护绿化的道路绿化面积。
不含行道树11土石方工程量3m****有条件应根据地质报告分别算出土、石方量对渔场、沟渠应注意其土方量的计算根据地质报告，需进行换填处理的路段的土石方量应单独算出，并单项列表路口土方工程量12波形防撞护栏m13钢筋混凝土防撞护栏m14防爬格栅护栏m15人行栏杆m不同类型分别统计16拆迁工程量含道路、房屋、管线等其它设施，分类单项计算17临时施工措施根据工程所需临时施工措施说明，并附工程量区域位置图1 反映道路设计的全部范围2 体现设计道路在区域或局部路网中的位置关系3 主要相交道路的路口形式或类型4 设计道路名称5 图纸范围内主要道路名称6 主要行政区域名称7设计道路设计起点和设计终点的里程桩号标注1 现有道路采用细实线绘制，可只绘出道路两侧边线2 新设计道路应绘出道路中心线和两侧边线。
道路中心线为点 划线，两侧边线为粗实线。
3立交绘制形式或大致用地范围，并以文字予以说明，如：芙 蓉立交、松岗高架桥等。
平交路口绘制路口形式或用地范围， 不需文字说明4 设计道路名称采用宋体表示，字高比其他道路名称字高一级 (5-7mm),并加引出线5 其它道路名称和立交名称采用仿宋体表示，字高一般不小于3-4mm6 行政区域名称采用黑体表示,字高同设计道路。
7 有条件时,图中应绘行政区域界限8 图中应绘制指北针,指北针宜放在图纸上方 9图纸比例应放在指北针下方,以数字表示内容要求： 制图要求：总平面设计图（平面总体设计图）主要内容：反映设计道路的总体情况，包括：1 线位：设计起点，终点桩号，相交道路交叉点桩号（线路交点应编号）；桥梁、涵洞中心线与道路中心线交点桩号，注明桥涵名称长度、跨度（桥梁跨越形式），线路转点IP 标注；立交桥部分画出立交型式、详细定位由立交线位图确定；2 平面：道路平面形式、相交道路路口形式、立交形式、沿线道路进出口形式；道路沿线桥梁、涵洞名称、桩号、规模标注；3 分幅：反映平面图分幅情况4 坐标网、指北针5 说明：1 ）坐标系统2）尺寸单位3）图纸比例1：1000~1：20004）其它需说明事项制图要求：1、坐标网采用+字线；长度15mm,网格间距10cm （成图后）坐标网标注：字型：hztxt, txtd 字高：3-4m m数量：不少于2 组文字标注：字型：hztxt, xtd 字高：5-7mm位置：一般在图纸下部、左部边缘2、线路平面：线型：中心线：细点划线设计道路立道牙线：粗实线设计道路平道牙线：中粗实线设计道路路肩线：细实线现状道路中心线：细点划线现状道路其它线：细实线规划道路中心线：细点划线规划道路其它线：细虚线桥梁、涵洞、河道：按实际长、宽、跨度绘制,并符合道路制图规范图例要求。
3、控制点标注：设计起点、曲线转点、路口交点、设计终点, 应在图中示出主道及主辅道不同线位时，应分别示出，QD、JD1、JD2、…ZQ4、需要另外线位图表示的立交设计部分,其设计范围要表示出,并注明桩号。
5、指北针采用标准图式，布置在图纸左上方6、说明1 ）坐标系统2）尺寸单位3）图纸比例4）其它需说明事宜道路线位图作表示比较复杂线路、立交定位关系主要内容：1）绘制十字线坐标网，长15mm，间距10cm（成图后）2）坐标网标注3）绘制道路主线、辅道、匝道平面图及定位线4）主、辅道、匝道定位线编号（主、辅线编号采用路名前两个字汉语拼音的第一个字母如深南大道（SNZX ZX- 主线），左右辅道分别用ZF、YF 表示，如深南大道右辅道（SNYF ）, 匝道分别用英文字母A 、B、C、D 等表示，所有字母均采用大写；5）控制点标注：在线位关系复杂部分，图中定位线曲线部分当其切线与其他线交叉较多时，可不画出切线及转点（IP）。
但应在线元表中表示出以下各点的桩号、坐标、方位角、及两点间长度，起点QD直缓点ZH缓圆点HY园缓点YH缓直点HZ终点—乙八ZD以上各点位置应在图纸上标明桩号，6）图中示出各线段曲率直线R- 无限大缓和曲线示出参数A-257）各定位线示出以上控制点桩号。
8）人行系统定线一般不在此图表示。
9）图中注明设计范围10）图中应示出线元表。
11）指北针采用标准格式，放在图纸上方。
制图要求：1）图纸比例：1：2000~1：10002）线型：主线定位线及辅道一般应是道路中心线，采用点划线；匝道定位线一般采用边缘线表示，采用粗实线；其它线条采用细实线，3）标注：主、辅线及匝道编号，采用大字英文字母，字型（txtd+hztxt ）字高：3-4mm（成图字高）。
控制点采用统一大写英文字母标注，字型（txtd+hztxt）字高：3-4mm（成图字高）。
控制点应标注对应里程桩号、字型（txtd+hztxt）字高：3-4mm（成图字高）。
标注设计范围4）线元表（控制点坐标表及曲线表） ，采用标准格式 5）坐标网绘制 6）指北针7）说明：坐标系统、尺寸单位、图纸比例、其它需说明事宜道路平面图主要内容：1） 道路平面位置、宽度 平曲线要素： 超高、加宽渐变段、及形式，特殊需要时，可另图表示 平交路口应详细绘制，主车道、路口加宽、右转专用车道、渠化岛人行道、 隔离带的平面尺寸、隔离带断开形式及结构如有需要，详图绘制2） 附属构筑物、 挡土墙、桥涵、排水沟、截洪沟、边坡应在图上相应位置示出 3） 反映与现状的关系制图要求道路定位线应标注设计起点、转点、路口交叉点、设计终点坐标：道路、隔离带、辅道、人行道宽度变化处应标注坐标，或以桩号定位 交叉口道路中心线交点应标注坐标，相关道路路口设计终点、桥梁、涵洞中 心线与道路中心线交点应标注坐标。
设计范围内不能以道路定位及相关尺寸确定的人行道应标注其定位线坐标。
道路附属构筑物不便以桩号及尺寸线进行定位的应采用坐标标注。
4） 桩号标注 桩号标注精度为小数后三位，整数桩号可不带小数点及其后的数字零 主线桩号采用20m 桩标注。
立交工程平面图中，两条主线一条直接标注，另一条在桩号前带道路名称前 两个字的第一个大写拼音字母，如滨海大道，桩号为： BH0+040。
1） 线型： 道路中心线： 设计道路立道牙线： 设计道路平道牙线： 设计道路路肩线： 边坡线、边沟线： 切线、引出线： 现状道路中心线： 现状道路其它线： 规划道路中心线： 规划道路其它线： 自然地形：2）字体标注：坐标标注：字体：（txtd+hztxt ） 桩号标注：字体：（txtd+hztxt ） 其他数字标注： 同上 文字标注：字体：（txtd+hztxt ）3） 坐标标注： 坐标标注精度为小数后三位；细点划线 粗实线 中粗实线 中粗实线 中粗实线 细实线 细点划线 细实线 细点划线 细虚线细实线线宽： 0.35 （ 0.25） 线宽： 0.7 （0.5 ） 线宽： 0.35 （0.25 ）线宽： 0.35 （ 0.25 ） 线宽： 0.35线宽： 0.25 （0.20 ） 线宽： 0.25字高：3-4mm （成图字高）字宽：2/3h 字高：3-4mm （成图字高） 字高：5-7mm （成图字高）字宽：2/3h匝道桩号前标注匝道编号：如“ C'匝道：C0+060 当主线定位不能在平、纵断面上控制辅道时，辅道应单独定位。
标注桩号。
辅道桩号前应标注“ ZF'或“ YF',分别表示左、右辅道，主线桩号前标注道路名称的，辅道桩号前应同样标注，如滨海大道右辅道：BHYF0+040中间及两侧绿化带断开处应以桩号表示断开位置。
路口加宽、公交站及路面及隔离带宽度变化处，应以桩号标注其变化范围。
如桩号不能表示清楚，则应标注坐标定位。
各曲线要素点，ZH HY QZ YH HZ点应标注桩号，并在桩号前注明各点名称。
如曲中点：QZ k0+802 412平交路口处，两条道路中线（定位线）交点处应标注桩号。
桥梁应注明路桥分界线桩号桥梁与河道中心线交点的桩号涵洞应注明涵洞中心线与道路定位线交点的桩号挡墙应注明起，终点桩号，中间高程突变点应加注桩号5）尺寸标注：每幅平面图中，至少有一处标注道路各部分宽度尺寸。
宽度变化部分应加注变化后的宽度。
相交道路应在设计范围线处标注道路各部分宽度及绿化隔离带距设计范围的距离尺寸。
道路两侧排水沟应注明与道路的距离尺寸。
6）曲线要素标注：道路转点应编号，如JD1 JD2 JD3 等主辅定位线转点处均应标注曲线要素，曲线要素标注格式为：a ------R——T——L——E——A1——A2——在线路定位图中已标注或采用表格形式标注的曲线要素，平面图中可不再标注。
平交路口应标注缘石转弯处的曲线要素。
7）曲线超高表示曲线超高渐变段一般在平面图上表示渐变段起点终点标注桩号超高变化方式及超高高度，并注明超高渐变段长度。
8）曲线加宽段表示曲线加宽段起、终点应标注道路桩号，并标注加宽前后的道路宽度，并注明加宽渐变段。
9）挡土墙应编号。
如：1号挡墙10）路面改造设计时，应采用不同图例表示不同贴补厚度既不同路面结构的范围立交、道路纵断面图制图要求：、线型:设计路面线：粗实线自然地面线：细实线竖曲线切线：细虚线变坡点：直径2mm中粗线圆圈盲沟底线：中粗虚线边沟底线：中粗长虚线地下水位线：双点划线二、表头：表格形式，＜选用HY-SZ软件＞设计坡度与距离路面高程设计原地面高程路中填、挖高桩号直线及平曲线地质概况（根据需要增设）三、纵断面图中应标注以下内容：1 •竖曲线要素2•道路沿线的桥梁、涵洞等构造物、交叉口（标注桩号及名称）3•在互通式立交纵断面图中，匝道端部的位置、桩号应采用竖直引出线标注。
