电力变压器每日巡视维护保养规程随着电力工业的不断发展，电力变压器逐渐成为电网传输电能的主要设备之一。
而变压器的正常运转对电网稳定运行和电力生产的保障至关重要。
因此，为了保证变压器的正常运行，每日巡视、维护和保养变压器成为了一项非常重要的工作。
1. 每日巡视每日巡视是对变压器进行日常检查和维护的基础。
1.1 变压器本体检查（1）变压器外部检查首先要进行变压器的外部检查。
检查变压器的外表面是否有明显的变形或者损坏。
对于铁芯和绕组外部粉尘的积累要进行清洁。
同时，应该检查变压器进线和出线的防护罩是否牢固，有无损坏和锈蚀。
（2）变压器内部检查其次要对变压器的内部进行检查。
检查变压器油箱内的油位是否符合规定，运行是否正常；同时要对变压器内部的绕组和铁芯进行检查，确定是否有异常情况出现。
1.2 液压油检查液压油是变压器正常运行的关键。
因此，每日应该对变压器的液压油进行巡视和检查。
检查变压器油位是否正常，油质是否清洁，有无杂质和水分等。
1.3 温度检查变压器的温度是其长期稳定运行的重要指标。
因此，每日巡视要检查变压器的温度是否正常，有无异常情况产生。
2. 每月维护对于每日巡视中发现的异常情况和问题，需要在每月进行维护和保养。
2.1 变压器油的更换变压器油是变压器的液压油，因此每月需要对变压器内部的油进行更换和整理。
更换过程中，应该排出旧油，清洗油箱内部，添加新油，并在油箱上方加装油标。
同时，要对油控器、油位表和油泵进行检查和维护。
2.2 绝缘性能检查绝缘性能是变压器正常运行的重要参数之一。
因此，每月还要对变压器的绝缘性能进行检查。
检查变压器绝缘表面的干净程度和绝缘阻焊的值是否达到规定标准。
2.3 调节器检查调节器是变压器的关键部件之一。
因此，每月需要对变压器的调节器进行检查。
检查调节器档位是否按照规定位置，调节器表的指针是否指向正确的位置，并进行必要的清洁和润滑。
3. 每季度保养每季度保养是对变压器进行全面保养和维修的关键时刻。

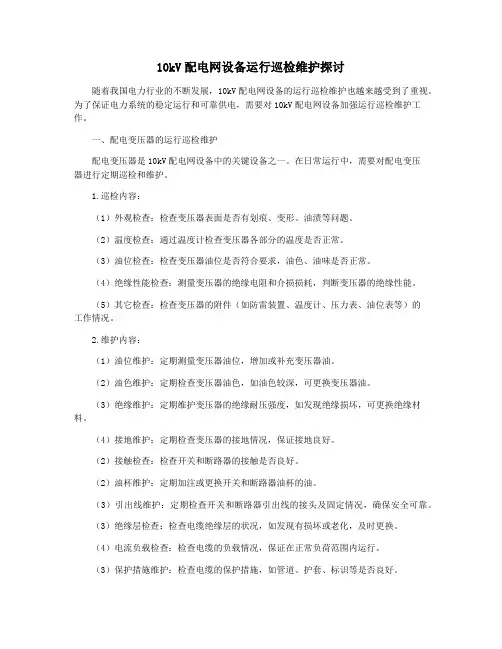

10kV配电网设备运行巡检维护探讨随着我国电力行业的不断发展，10kV配电网设备的运行巡检维护也越来越受到了重视。
为了保证电力系统的稳定运行和可靠供电，需要对10kV配电网设备加强运行巡检维护工作。
一、配电变压器的运行巡检维护配电变压器是10kV配电网设备中的关键设备之一。
在日常运行中，需要对配电变压器进行定期巡检和维护。
1.巡检内容：（1）外观检查：检查变压器表面是否有划痕、变形、油渍等问题。
（2）温度检查：通过温度计检查变压器各部分的温度是否正常。
（3）油位检查：检查变压器油位是否符合要求，油色、油味是否正常。
（4）绝缘性能检查：测量变压器的绝缘电阻和介损损耗，判断变压器的绝缘性能。
（5）其它检查：检查变压器的附件（如防雷装置、温度计、压力表、油位表等）的工作情况。
2.维护内容：（1）油位维护：定期测量变压器油位，增加或补充变压器油。
（2）油色维护：定期检查变压器油色，如油色较深，可更换变压器油。
（3）绝缘维护：定期维护变压器的绝缘耐压强度，如发现绝缘损坏，可更换绝缘材料。
（4）接地维护：定期检查变压器的接地情况，保证接地良好。
（2）接触检查：检查开关和断路器的接触是否良好。
（2）油杯维护：定期加注或更换开关和断路器油杯的油。
（3）引出线维护：定期检查开关和断路器引出线的接头及固定情况，确保安全可靠。
（3）绝缘层检查：检查电缆绝缘层的状况，如发现有损坏或老化，及时更换。
（4）电流负载检查：检查电缆的负载情况，保证在正常负荷范围内运行。
（3）保护措施维护：检查电缆的保护措施，如管道、护套、标识等是否良好。
10KV（35KV）变压器检修作业指导书1.目的检查设备状态，处理缺陷，提高运行可靠性。
2.范围适用于10KV（35KV）变压器检修。
3.岗位职责4.作业准备双头呆扳手套5.材料准备6.作业流程杆架式变压器：高空操作人员负责检查、检修变压器，测量绝缘电阻，除锈防腐等；地面辅助人员负责检修接地装置、测量接地电阻、记录数据等。
变压器室：操作人员负责检查、检修变压器，测量绝缘电阻，辅助人员负责测量接地电阻、记录数据、除锈防腐等。
6.1 10KV油浸式变压器6.1.1.瓷套管、引线6.1.1.1 高低压瓷套管清洁、无破损、无裂纹和放电痕迹，高低压套管胶垫完好，不渗油。
用清洁的包皮布清扫脏污的套管，更换不合格的套管。
6.1.1.2 一、二次配线规范整齐，用黄、绿、红、黑相色带对二次引线进行包缠。
6.1.1.3 高低压接线端子连接可靠，紧固连接螺栓，补装副帽等。
6.1.1.4 设备线夹或接线端子安装紧密，接触良好。
更换烧伤或有裂纹的设备线夹，重新压接断裂或有裂纹的接线端子。
6.1.1.5 高压端子宜加装硅橡胶绝缘护套，护套应外观清洁，无破损、裂纹和放电痕迹。
6.1.2 测量绝缘电阻6.1.2.1 放电：分别用钳式短封线短接变压器一次侧端子和接地端、二次侧端子和接地端进行放电，或使用放电棒逐相放电（每一项测量工作完成后均需进行）。
6.1.2.2 拆除变压器高低压引线和零线端子。
6.1.2.3 使用绝缘电阻表测量绝缘电阻 a) 不同温度下的绝缘电阻参考值：运行中3-10KV 油浸式变压器高低压绕组绝缘电阻最小允许参考值（兆欧）高低压端子均有防松副帽；设备线夹状态良好。
高低压瓷套管清洁无破损、无放电痕迹。
无油温计的变压器可使用红外线测温仪测量变压器上部温度作为参考值。
b) 测量变压器一次对二次和一次对地（壳）绝缘电阻：用钳式短封线短接一次侧各相，用裸铜线（或短封线）短接二次侧各相和接地端；2500V 兆欧表线路端L （红线）接变压器一次端子，接地端E （黑线）接变压器接地端子，摇测记录一次对二次、一次对地绝缘电阻值（若电阻值不正常，须将一次对二次、一次对地分开测量，同时检查短接线接触是否牢靠）。

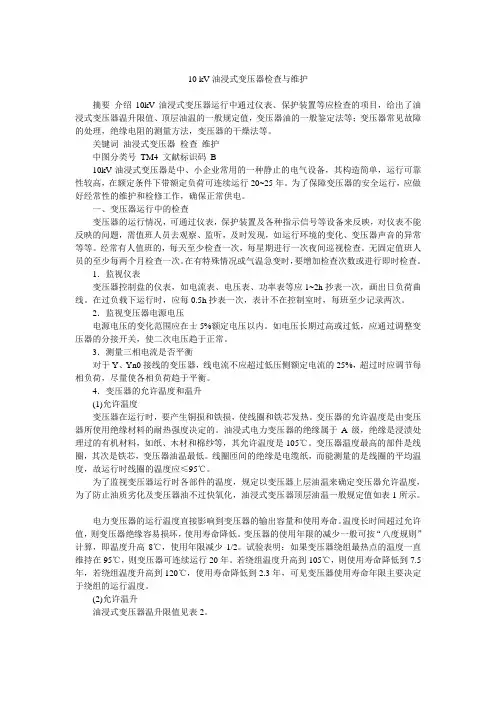

10 kV油浸式变压器检查与维护摘要介绍10kV油浸式变压器运行中通过仪表、保护装置等应检查的项目，给出了油浸式变压器温升限值、顶层油温的一般规定值，变压器油的一般鉴定法等；变压器常见故障的处理，绝缘电阻的测量方法，变压器的干燥法等。
关键词油浸式变压器检查维护中图分类号TM4 文献标识码B10kV油浸式变压器是中、小企业常用的一种静止的电气设备，其构造简单，运行可靠性较高，在额定条件下带额定负荷可连续运行20~25年。
为了保障变压器的安全运行，应做好经常性的维护和检修工作，确保正常供电。
一、变压器运行中的检查变压器的运行情况，可通过仪表，保护装置及各种指示信号等设备来反映，对仪表不能反映的问题，需值班人员去观察、监听，及时发现，如运行环境的变化、变压器声音的异常等等。
经常有人值班的，每天至少检查一次，每星期进行一次夜间巡视检查。
无固定值班人员的至少每两个月检查一次。
在有特殊情况或气温急变时，要增加检查次数或进行即时检查。
1．监视仪表变压器控制盘的仪表，如电流表、电压表、功率表等应1~2h抄表一次，画出日负荷曲线。
在过负载下运行时，应每0.5h抄表一次，表计不在控制室时，每班至少记录两次。
2．监视变压器电源电压电源电压的变化范围应在士5%额定电压以内。
如电压长期过高或过低，应通过调整变压器的分接开关，使二次电压趋于正常。
3．测量三相电流是否平衡对于Y、Yn0接线的变压器，线电流不应超过低压侧额定电流的25%，超过时应调节每相负荷，尽量使各相负荷趋于平衡。
4．变压器的允许温度和温升(1)允许温度变压器在运行时，要产生铜损和铁损，使线圈和铁芯发热。
变压器的允许温度是由变压器所使用绝缘材料的耐热强度决定的。
油浸式电力变压器的绝缘属于A级，绝缘是浸渍处理过的有机材料，如纸、木材和棉纱等，其允许温度是105℃。
变压器温度最高的部件是线圈，其次是铁芯，变压器油温最低。
线圈匝间的绝缘是电缆纸，而能测量的是线圈的平均温度，故运行时线圈的温度应≤95℃。
变配电设备检修规程一、变压器、互感器1、变压器、互感器每3个月小修一次。
2、根据试验结果和运行中发生的故障情况做临时检修。
3、检修内容：（1）处理局部渗漏油；（2）紧固各部接头；（3）检查瓷件、除尘；（4）温度及瓦斯信号试验；（5）分接头电阻测定；二、少油断路器1、大修5年一次，小修3个月一次。
2、油开关故障跳闸5次以上，检修一次。
性能测试一次。
油化验不合格时进行更换。
3、银钨触头跳闸15---20次，打磨触头。
4、油开关喷油，油面下降，绝缘不合格，机构失灵及其他故障临时检修。
5、检修内容：（1）打磨接触面及换油处理渗漏油；（2）处理三相同步、行程、拉力、缓冲及插入深度；（3）机构、瓷件检查、除尘；（4）清理油标和调正指示信号；（5）各部接头紧固，二次线检查整理；注：大修全部解体检查修、组装、更换不合适的零件。
三、母线及隔离开关1、大修5年一次，小修3个月一次。
2、根据运行中的故障临时检修。
3、检修内容：（1）打磨接触面及换触头，处理发热点；（2）处理三相同步、接触电阻及开合距离；（3）机构、瓷件检查、调整、除尘；（4）辅助开关检查、除尘、整理；（5）各部接头及螺丝紧固，二次线检查整理；注：大修全部解体检查修、组装、更换不合适的零件。
四、电力电容器1、小修3个月一次。
2、根据试验结果和运行中发生的故障作临时检修。
3、检修内容：（1）处理局部渗漏油；（2）拆除不合格的电容器、调整三相电流；（3）瓷件及接头检查、除尘；（4）检查和更换保险丝；（5）保护系统检查试验；五、变压器大修规程（一）大修周期1、新安装的变压器第五年大修一次，以后每五----十年大修一次。
2、变压器发生故障可临时大修。
（二）吊检、干燥变压器的准备工作1、检查所需要更换的零件2、作好起重工具的检查，修理和其他各项准备工作（三）吊检项目1、将吊检之变压器油放置清洁的容器里2、拆除油枕、吸潮器、瓦斯继电器、防爆管等，并将拆除的零件妥善保管。

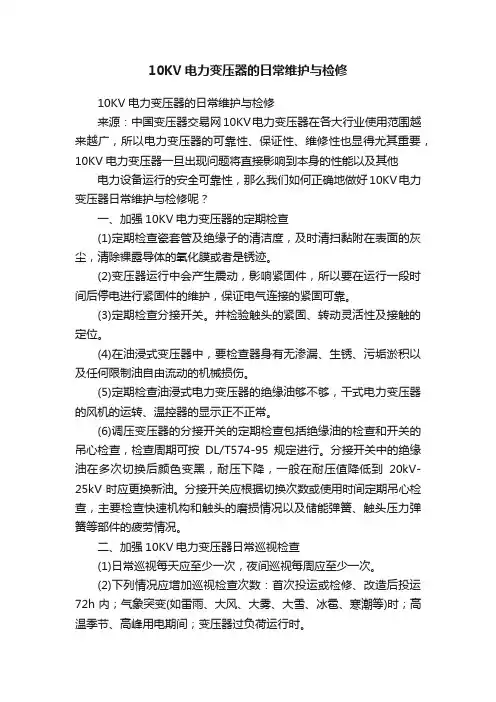

10KV电力变压器的日常维护与检修10KV电力变压器的日常维护与检修来源：中国变压器交易网10KV电力变压器在各大行业使用范围越来越广，所以电力变压器的可靠性、保证性、维修性也显得尤其重要，10KV电力变压器一旦出现问题将直接影响到本身的性能以及其他电力设备运行的安全可靠性，那么我们如何正确地做好10KV电力变压器日常维护与检修呢？一、加强10KV电力变压器的定期检查(1)定期检查瓷套管及绝缘子的清洁度，及时清扫黏附在表面的灰尘，清除裸露导体的氧化膜或者是锈迹。
(2)变压器运行中会产生震动，影响紧固件，所以要在运行一段时间后停电进行紧固件的维护，保证电气连接的紧固可靠。
(3)定期检查分接开关。
并检验触头的紧固、转动灵活性及接触的定位。
(4)在油浸式变压器中，要检查器身有无渗漏、生锈、污垢淤积以及任何限制油自由流动的机械损伤。
(5)定期检查油浸式电力变压器的绝缘油够不够，干式电力变压器的风机的运转、温控器的显示正不正常。
(6)调压变压器的分接开关的定期检查包括绝缘油的检查和开关的吊心检查，检查周期可按DL/T574-95规定进行。
分接开关中的绝缘油在多次切换后颜色变黑，耐压下降，一般在耐压值降低到20kV-25kV时应更换新油。
分接开关应根据切换次数或使用时间定期吊心检查，主要检查快速机构和触头的磨损情况以及储能弹簧、触头压力弹簧等部件的疲劳情况。
二、加强10KV电力变压器日常巡视检查(1)日常巡视每天应至少一次，夜间巡视每周应至少一次。
(2)下列情况应增加巡视检查次数：首次投运或检修、改造后投运72h内；气象突变(如雷雨、大风、大雾、大雪、冰雹、寒潮等)时；高温季节、高峰用电期间；变压器过负荷运行时。
(3)10KV电力变压器日常巡视检查应包括以下内容：油温应正常，应无渗油、漏油，储油柜油位计油位应正常；电力变压器音响应正常；散热器各部位手感温度应相近，散热附件工作应正常；吸湿器应完好，吸附剂应干燥；引线接头、电缆、母线应无发热迹象；压力释放器、安全气道及防爆膜应完好无损；分接开关的分接位置及电源指示应正常；气体继电器内应无气体；各控制箱和二次端子箱应关严，无受潮；干式变压器的外表应无积污，风机运转正常，温度控制器显示正常；变压器室不漏水，门、窗、照明应完好，通风良好，温度正常；变压器外壳及各部件应保持清洁。
10KV配电变压器检修作业指导书前言为提高国家电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全,由西安亮丽电管家公司组织，编写了10KV配电变压器检修作业指导书.编写中遵循我国的标准化、规范化和国际通用的贯标模式的要求。
本指导书纳入西安亮丽电管家公司生产技本制度由亮丽电管家提出。
本制度由生产技术部组织起草并解释。
本制度起草人：张社锋本制度由生产技术部归口管理。
1.目的规范10KV配电变压器检修行为，提高10KV配电变压器的检修水平，确保10KV配电变压器的检修质量和设备运行的可靠性。
2.适用范围本作业指导书适用于10KV干式配电变压器的大修、小修、临时检修作业,不包含更换绕组和铁芯等非标准项目的检修。
本作业指导书作为进口干式10KV配电变压器的检修作业的参考。
3.技术术语3.1小修：常规性检修，主要对变压器附件进行检查调试。
3。
2大修：变压器吊芯对配电变压器芯部检修，大修不仅对附件进行检修,更主要的是对变压器箱体内部，特别是芯体进行检修。
4.安全措施4.1.配电变压器停电检修时，必须填写第一种工作票.并严格按照《电业安全工作规程(发电厂及变电所电气部分）》、《绝缘电阻、吸收比和极化指数试验》、《电力变压器检修导则》、《有载分接开关运行维护导则》、《电力设备预防性试验规程》网公司有关工作票制度执行。
当线路不停电时，工作负责人应向全体人员说明线路上有电并加强监护。
4.2.作业开始前,工作负责人向参加工作的所有人员宣读工作票并交待现场安全措施、技术措施、作业方法及危险点（参加工作人员均应在第一种工作票背面签字）.4.3.作业前，工作负责人应认真核对配电变压器的正确名称和编号，并向作业人员交底，作业人员应根据工作负责人交底事项认真核对配电变压器的正确名称及编号。
4.4.检查所需的安全用具是否合格齐备，现场作业人员应配戴安全帽。
4.5.认真执行工作票制度和保证安全的组织措施，,坚决制止无票作业。

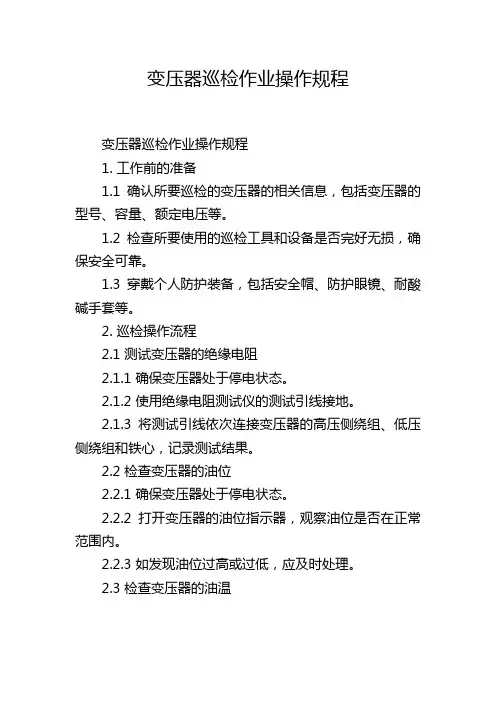

变压器巡检作业操作规程变压器巡检作业操作规程1. 工作前的准备1.1 确认所要巡检的变压器的相关信息，包括变压器的型号、容量、额定电压等。
1.2 检查所要使用的巡检工具和设备是否完好无损，确保安全可靠。
1.3 穿戴个人防护装备，包括安全帽、防护眼镜、耐酸碱手套等。
2. 巡检操作流程2.1 测试变压器的绝缘电阻2.1.1 确保变压器处于停电状态。
2.1.2 使用绝缘电阻测试仪的测试引线接地。
2.1.3 将测试引线依次连接变压器的高压侧绕组、低压侧绕组和铁心，记录测试结果。
2.2 检查变压器的油位2.2.1 确保变压器处于停电状态。
2.2.2 打开变压器的油位指示器，观察油位是否在正常范围内。
2.2.3 如发现油位过高或过低，应及时处理。
2.3 检查变压器的油温2.3.1 使用温度计测量变压器的油温，确保油温在允许范围内。
2.3.2 如发现油温异常，应及时处理。
2.4 检查变压器的冷却系统2.4.1 检查变压器的冷却系统，包括风扇、散热器等是否正常运行。
2.4.2 如发现冷却系统异常，应及时处理。
2.5 检查变压器的连接器和绝缘子2.5.1 检查变压器的连接器和绝缘子是否松动、脏污或破损。
2.5.2 如发现问题，应及时清洗、紧固或更换。
2.6 检查变压器周围环境2.6.1 检查变压器周围是否有杂物或障碍物。
2.6.2 确保变压器的周围环境清洁、整齐。
2.7 检查变压器的警报和保护装置2.7.1 检查变压器的警报和保护装置是否正常运行。
2.7.2 如发现问题，应及时处理。
3. 巡检后的处理3.1 将巡检结果记录在巡检表格中，包括变压器的各项检查指标和问题的描述。
3.2 如发现问题，应及时向上级汇报，并按照相关程序处理。
3.3 清理巡检现场，保持环境整洁。
3.4 对巡检工具和设备进行清洁和保养，确保下次使用时的可靠性。
以上是变压器巡检作业的操作规程，通过按照规程进行操作，可以保证巡检工作的准确性和安全性。

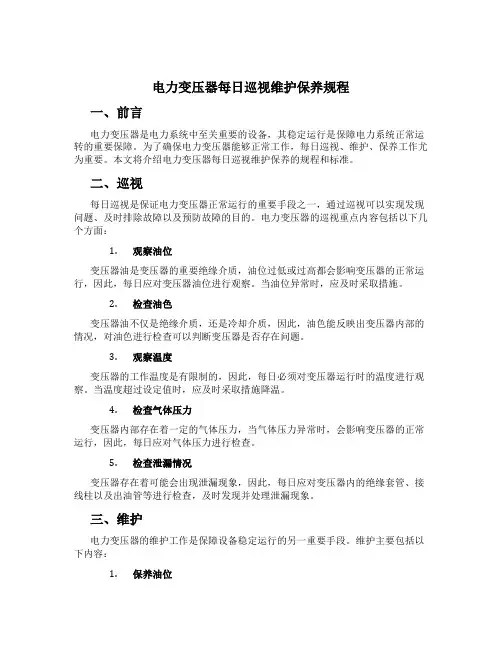

电力变压器每日巡视维护保养规程一、前言电力变压器是电力系统中至关重要的设备，其稳定运行是保障电力系统正常运转的重要保障。
为了确保电力变压器能够正常工作，每日巡视、维护、保养工作尤为重要。
本文将介绍电力变压器每日巡视维护保养的规程和标准。
二、巡视每日巡视是保证电力变压器正常运行的重要手段之一，通过巡视可以实现发现问题、及时排除故障以及预防故障的目的。
电力变压器的巡视重点内容包括以下几个方面：1.观察油位变压器油是变压器的重要绝缘介质，油位过低或过高都会影响变压器的正常运行，因此，每日应对变压器油位进行观察。
当油位异常时，应及时采取措施。
2.检查油色变压器油不仅是绝缘介质，还是冷却介质，因此，油色能反映出变压器内部的情况，对油色进行检查可以判断变压器是否存在问题。
3.观察温度变压器的工作温度是有限制的，因此，每日必须对变压器运行时的温度进行观察。
当温度超过设定值时，应及时采取措施降温。
4.检查气体压力变压器内部存在着一定的气体压力，当气体压力异常时，会影响变压器的正常运行，因此，每日应对气体压力进行检查。
5.检查泄漏情况变压器存在着可能会出现泄漏现象，因此，每日应对变压器内的绝缘套管、接线柱以及出油管等进行检查，及时发现并处理泄漏现象。
三、维护电力变压器的维护工作是保障设备稳定运行的另一重要手段。
维护主要包括以下内容：1.保养油位变压器油的保养非常重要，每月应对油位进行检查、补充油量，确保变压器油位在正常范围内。
2.更换油色变压器油色变化是一个重要的指标，变压器油的变质可能会导致设备出现故障。
因此，每年必须更换变压器油。
3.卫生清洁定期清洗变压器表面、内部以及周围的环境，保证其运行环境清洁卫生。
4.紧固螺栓每年应对变压器的紧固螺栓进行检查、紧固。
5.更换绝缘垫绝缘垫的寿命有限，每年应更换一次绝缘垫。
四、保养电力变压器的保养工作是保障设备寿命和稳定性的重要手段。
保养主要包括以下内容：1.复查补充油量每三个月对变压器进行一次复查，检查油位是否正常，并补充油量。

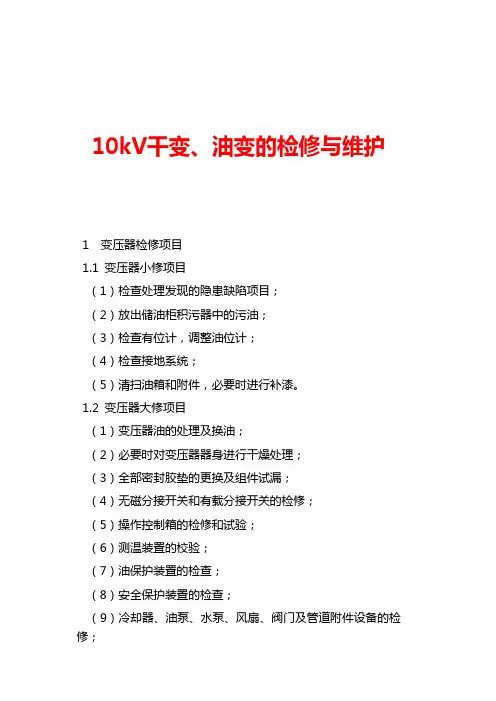

10kV干变、油变的检修与维护1 变压器检修项目1.1 变压器小修项目（1）检查处理发现的隐患缺陷项目；（2）放出储油柜积污器中的污油；（3）检查有位计，调整油位计；（4）检查接地系统；（5）清扫油箱和附件，必要时进行补漆。
1.2 变压器大修项目（1）变压器油的处理及换油；（2）必要时对变压器器身进行干燥处理；（3）全部密封胶垫的更换及组件试漏；（4）无磁分接开关和有载分接开关的检修；（5）操作控制箱的检修和试验；（6）测温装置的校验；（7）油保护装置的检查；（8）安全保护装置的检查；（9）冷却器、油泵、水泵、风扇、阀门及管道附件设备的检修；（10）油箱及附件的检修，包括套管、吸湿器；（11）铁芯、铁芯紧固件，压钉、压板及接地片的检修；（12）绕组、引线及磁屏装置的检修；（13）吊开钟罩检查变压器铁芯，及绕组的检修;（14）干式变压器对高压、低压绕组检查；（15）干式变压器的高压连接片检查更换。
2 变压器运行注意事项：（1）检查变压器上层温度是否超过允许范围，由于每台变压器负荷大小、冷却方式条件及季节不同，运行的变压器不能依据上层油温超过允许值为依据，应根据上次油温记录进行比较。
如果油温突然增高，则应检查冷却装置运行正常，油循环是否破坏，来判断变压器内部是否有故障。
（2）检查油质、应为透明、微带黄色，由此判断油脂好会，油面应符合周围温度的标准线，如油面过低应检查变压器是否漏油，油面过高应检查变压器冷却装置使用情况，是否有内部故障。
（3）变压器声音应正常，正常运行时一般有均匀的嗡嗡电磁声。
如果声音有所变化，应该仔细检查并迅速汇报设备主管，是否检修处理。
（4）应检查套管是否清洁，有无裂纹和放电痕迹，冷却装置应正常，工作、备用电源及油泵应符合运行要求。
（5）天气有变化，应进行特殊检查。
检查引线有无剧烈摆动，变压器顶盖套管应无杂物等。
3 检修前的准备工作确认（1）安全预防措施办理工作票，工作票内所列安全、隔离措施应全面、准确、完善，确认工作票所列安全措施及系统隔离措施得到可靠落实后，方可开工。
10KV变压器(油变)巡检及检维修作业规程4.210KV油变巡视检查内容4.2.1正常巡视1.变压器运行声音是否正常。
2.变压器油位是否正常，各部位有无渗漏油现象。
3.变压器油温及温度计指示是否正常，远方测控装置指示是否正确。
4.变压器各侧母线有无悬挂物；引线不应过松或过紧，接头接触良好。
5.呼吸器硅胶是否变色；瓦斯继电器是否充满油；压力释放器（安全气道）是否完好无损。
6.瓷瓶、套管是否清洁，有无破损裂纹、放电痕迹及其它异常现象。
7.主变外壳接地点接触是否良好。
8.冷却系统的运行是否正常。
9.各控制箱及二次端子箱是否关严，电缆穿孔封堵是否严密，有无受潮、积灰。
10.警告牌悬挂是否正确，各种标志是否齐全明显。
11.有载分接开关的分接指示器指示是否正确，电压指示是否在规定电压允许偏差范围内。
12.控制器电源指示灯是否正常。
13.分接开关储油柜的油位及其干燥剂是否正常。
14.分接开关及其附件各部位有无渗漏油。
变压器（油变）检维修作业规程一、检维修规定1、小修项目规定：在不妨碍其正常工作时，每年进行一次，可不解体进行检修，包括变压器的卫生清扫、渗油处理等。
2、大修项目规定：①变压器（油变）若经过试验与检查并结合运行情况，判定有内部故障或本体有渗漏油时，才进行大修；②运行中的变压器，当发现异常状况或经试验判明有内故障时，应提前进行大修。
二、检维修设备范围本检修规程使用于油式变压器。
三、检修编制依据1）变压器使用维护指南。
2）电工手册。
四、检维修前的准备工作1）准备相关书面资料；包括：检维修操作规程、检维修卡。
2）提前准备好所有施工工具、量具。
1)提前准备好所需配件。
五、检维修注意事项1）严格执行设备管理规定，严格把质量关。
2）验电并做好接地后方可进行检修工作。
3）各电气连接处拆开后，应做好标示和记录，满足现场安全需要。
4）拆开后的螺栓、垫片、隔弧板、绝缘衬套等，必须摆放整齐和做好标示，按序摆放。
5）重要部位连接螺栓应及时紧固，严禁野蛮施工。
6）检修现场不得随意倒污油、污物，各类垃圾必须按规定地点堆放。
7）施工作业现场布置好警戒线，提醒现场人员注意。
8）施工过程中产生的废料渣要及时清理，做到工完场清。
检维修作业规程（小修动作卡）D—检修动作项 Q—检修确认项D-001 检修前准备；见附件1（零部件及工具、材料准备）。
Q-002 检修施工的时间安排已经确定（按检修任务通知单规定的时间走）；D-003 查阅上次检修资料和有关图纸，准备好检维修卡、办理好检修工作票；Q-004 检修所需的零配件和相应的材料、工具已备齐、检修工作票办好；D-005 现场铺好检修毛毡、摆放好工具、材料，打好检修警戒线；D-006 现场（变压器室）对变压器高低压出线、保护端子电源验电确认无电；在变压器高、低压侧出线处分挂接地线两组；D-007 对变压器进行外观检查，确认变压器连接螺丝齐全、无掉漆、铭牌附件完好；D-008 清理变压器表面、散热管及瓷套管、瓦斯继电器、防爆管、油枕污秽，表面污秽物大量堆积，会构成电流通路，造成表面过热损坏变压器；D-009 拆下变压器温度指示保护装置送检，同时进行卫生清理；D-010 清理变压器低压母线及油枕油位计上的尘土，并对母线螺丝进行紧固；检查油枕油位指示情况，缺油需进行补油；D-011 检查变压器四周的固定螺丝，看弹簧垫是否压平，有松动要予以紧固；D-012 检查高压电缆头有无由于局部过热、绝缘表面爬电痕迹和炭化现象等造成的变色，如有变色则要重新制作电缆头；D-013 对变压器的接地进行检查，紧固螺丝、使接地可靠；D-014 安装好标定后的变压器温度指示保护装置；D-015 对变压器进行绝缘测试，用2500V摇表测量，一次对二次及地≥250MΩ，用1000V 摇表测量，二次对地≥100MΩ；D-016 清理现场卫生，销检修工作票，交付使用。
检维修作业规程（大修动作卡）D—检修动作项 Q—检修确认项D-001 检修前准备；见附件2（零部件及工具、材料准备）。
Q-002 检修施工的时间安排已经确定（按检修任务通知单规定的时间走）。
D-003 查阅上次检修资料和有关图纸，准备好检维修卡、办理好检修工作票。
Q-004 检修所需的零配件和相应的材料、工具已备齐、检修工作票办好。
D-005 现场铺好检修毛毡、摆放好工具、材料，打好检修警戒线；D-006 现场（变压器室）对变压器高低压出线、保护端子电源验电确认无电；在变压器高、低压侧出线处分挂接地线两组；Q-007 对变压器进行外观检查，确认变压器连接螺丝齐全、无掉漆、铭牌附件完好；D-008 清理变压器表面、散热管及瓷套管、瓦斯继电器、防爆管、油枕污秽；表面污秽物大量堆积，会构成电流通路，造成表面过热损坏变压器；然后用摇表摇测变压器高低压侧对地的绝缘电阻;D-009 清理擦净变压器低压母线及油位计上的尘土；D-010 拆下变压器温度指示保护装置送检，同时进行卫生清理；D-011 对温度装置探头螺口进行扎塑料布密封处理；D-012 检修全部阀门和塞子，检查全部密封状态，处理渗漏油；D-013 放油阀密封圈老化渗油，需排除全部的油进行处理、更换密封圈；放油阀根部及散热管焊接处渗油，需放净油且达到安全标准后实施焊接；Q-014 焊接前要将变压器钟罩、器身吊起，在空气中放置60分钟；Q-015 根据变压器钟罩（或器身）的重量选择起重工具，包括搭钢管架子、钢丝绳、吊环、U型挂环、千斤顶、枕木等；D-016 拆除起重前影响起重工作的各种连接，如高压出线电缆、低压母线、零线；D-017 起吊变压器整体或钟罩（器身）时，钢丝绳应分别挂在专用起吊装置上，遇棱角处应放置衬垫；起吊100mm左右时应停留检查悬挂及捆绑情况，确认可靠后再继续起吊；D-018 起吊到检修高度后，变压器四个角垫枕木撑住；同时倒链也要稍微吃住劲；D-019 吊钟罩（或器身）应在室内进行，以保持器身的清洁：如在露天进行时应选在无尘土飞扬及其它污染的晴天进行，器身暴露在空气中的时间应不超过如下规定：空气相对湿度≤65％为16h；空气相对湿度≤75％为12h；如暴露时间需超过上述规定，宜接入干燥空气装置进行检修；D-020 检查相间隔板和围屏（宜解开一相）有无破损、变色、变形、放电痕迹，如发现异常应打开其它两项进行检查；D-021 检查绕组表面是否清洁，匝间绝缘有无破损；D-022 检查绕组各部垫块有无位移和松动情况；D-023 检查绕组绝缘有无破损、油道有无被绝缘，油垢或杂物（如硅胶粉末）堵塞现象，必要时可用软毛刷（或用绸布、泡沫塑料）轻轻擦拭，绕组线匝表面如有破损裸露导线处，应进行包扎处理。
D-024 用手指按压绕组表面检查其绝缘状态；一级绝缘：绝缘有弹性，用手指按压后无残留变形，属良好状态。
二级绝缘：绝缘仍有弹性，用手指按压时无裂纹、脆化，属合格状态。
三级绝缘：绝缘脆化，成深褐色，用手指按压时有少量裂纹和变形，属勉强可用状态。
四级绝缘：绝缘已严重脆化，呈黑褐色，用手指按压时即酥脆、变形、脱落，甚至可见裸露导线，属不合格状态。
Q-025 确认引线绝缘包扎应完好，无变形、变脆，引线无断股卡伤情况；D-026 对采用锡焊的引线接头，应尽可能处理为磷铜或银焊接；D-027 检查绝缘支架有无松动和损坏、位移，检查引线在绝缘支架内的固定情况；Q-028 确认引线与各部位之间的绝缘距离符合要求；对大电流引线（铜排或铝排）与箱壁间距，一般应大于100mm，以防漏磁发热，铜（铝）排表面应包扎一层绝缘，以防异物形成短路或接地；D-029 检查铁芯外表是否平整，有无片间短路或变色、放电烧伤痕迹，绝缘漆膜有无脱落，上铁轭的顶部和下铁轭的底部是否有油垢杂物，可用洁净的白布或泡沫塑料擦试，,若叠片有翘起或不规整之处，可用木锤或铜锤敲打平整；D-030 检查铁芯上下夹件、方铁、绕组压板的紧固程度和绝缘状况，绝缘压板有无爬电烧伤和放电痕迹；检查压钉、绝缘垫圈的接触情况，用专用扳手逐个紧固上下夹件、方铁、压钉等各部位紧固螺栓；D-031 用专用扳手紧固上平铁芯的穿心螺栓，检查与测量绝缘情况；D-032 检查铁芯间和铁芯与夹件间的油路；油路应畅通，油道垫块无脱落和堵塞，且应排列整齐；D-033 检查铁心接地片的连接及绝缘状况；铁芯只允许一点接地，接地片用厚度0.5mm，宽度不小于30mm的紫铜片，插入3～4级铁芯间；D-034 检查钟罩（或油箱）的密封胶垫，接头是否良好，接头处是否放在油箱法兰的直线部；胶垫接头粘合牢固，并放置在油箱法兰直线部位的两螺栓的中间，搭接面平放，搭接面长度不少于胶垫宽度2～3倍，胶垫压缩量为其厚度的1/3左右（胶棒压缩量为1/2左右；D-035 检查瓷套有无损坏；瓷套应保持清洁，无放电痕迹，无裂纹，裙边无破损；D-036 当需要套管解体时，应依次对角松动法兰螺栓；D-037 拆卸瓷套前应先轻轻晃动，使法兰与密封胶垫间产生缝隙后再拆下瓷套；D-038 拆导电杆和法兰螺栓前，应防止导电杆摇晃损坏瓷套，拆下的螺栓应进行清洗，丝扣损坏的应进行更换或修整；取出绝缘筒（包括带覆盖层的导电杆），擦除油垢，绝缘筒及在导电杆表面的覆盖层应妥善保管（必要时应干燥）；D-039 检查瓷套内部，并用白布擦拭；当胶垫老化时要更换新胶垫，位置要放正；然后将套管垂直放置于套管架上，套管组装时与拆卸顺序相反；Q-040 注意绝缘筒与导电杆相互之间的位置，中间应有固定圈防止窜动，导电杆应处于瓷套的中心位置；D-041 检查分接开关绝缘件有无受潮、剥裂或变形，表面是否清洁，发现表面脏污应用无绒毛的白布擦拭干净；拆装前后指示位置必须一致，各相手柄及传动机构不得互换；D-042 检查绝缘操作杆U型拨叉接触是否良好，如有接触不良或放电痕迹应加装弹簧片；D-043 防爆管上部防爆膜片应安装良好，均匀地拧紧法兰螺栓，防止膜片破损；检查瓦斯继电器有无渗油，并进行螺丝紧固；Q-044 油式变压器缺陷处理完毕，允许回装；D-045 按器身所标油重的三分之二进行注油，然后用倒链吃住劲，拿开四角支撑枕木，然后放下钟罩（器身）；D-046 平衡上紧变压器四周螺栓，压紧胶垫或胶棒；胶垫压缩量为其厚度的1/3左右（胶棒压缩量为1/2左右；Q-047 确认变压器四周的固定螺丝，看弹簧垫是否压平，有松动要予以紧固；D-048 从变压器油枕上口进行再次注油，满足油位要求后停止注油，静置2小时；D-048 检查高压电缆头有无由于局部过热、绝缘表面爬电痕迹和炭化现象等造成的变色，如有变色则要重新制作电缆头；D-049 对变压器的接地进行检查，紧固螺丝、使接地可靠；D-050 安装好标定后的变压器温度指示保护装置；D-051 对变压器进行绝缘测试，用2500V摇表测量，一次对二次及地≥250MΩ，用1000V 摇表测量，二次对地≥100MΩ；D-052 拆除所搭的架子、将低压母线、高压电缆紧固好；D-053 清理现场卫生，销检修工作票，交付使用。
