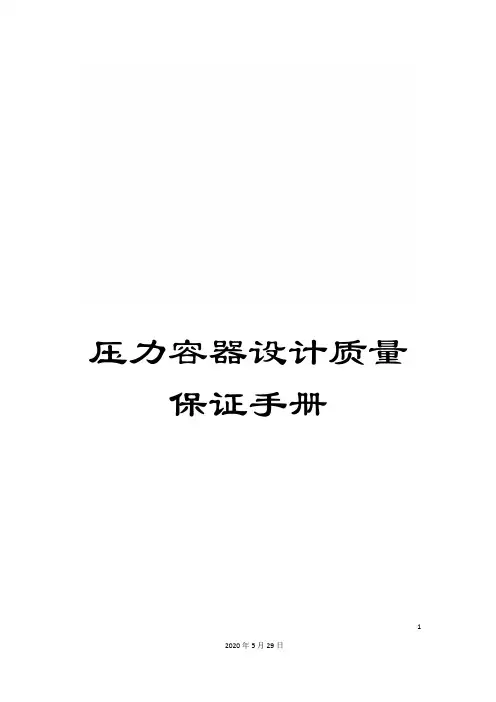

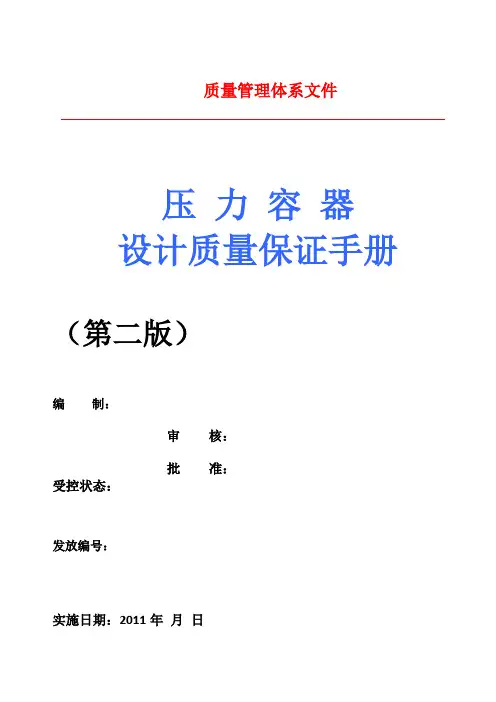

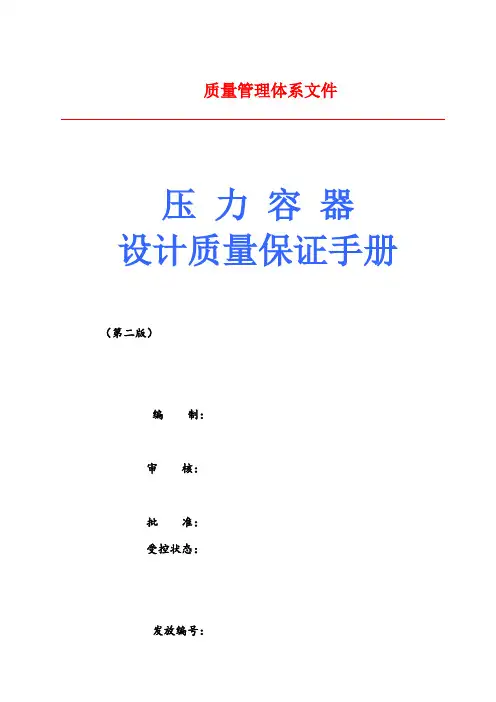

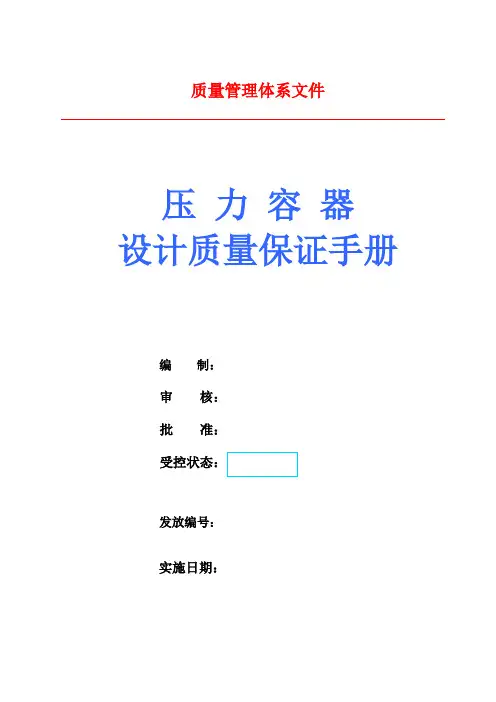

质量管理体系文件压力容器设计质量保证手册（第二版）编制：审核：批准：受控状态：发放编号：压力容器是工业生产和人民生活中使用广泛，同时又具有爆炸危险的特种设备，为保证我公司压力容器设计过程能够严格遵守国家颁发国务院令第549号《特种设备安全监察条例》（2009版）及国质检总局令第22号《锅炉压力容器制造监督管理办法》及其附件（2002版）质技监局锅发[1999]154号（TSG R0004-2009）《固定式压力容器安全技术监察规程》和GBl50-1998《钢制压力容器》、GBl51-1999(钢制管壳式换热器》等有关技术法规、标准规范要求。
建立一个严密、协调设计质量保证体系，实施“质量安全第一，用户信誉至上”的方针，保证提供安全、可靠的压力容器设计图样和技术文件。
压力容器设计质量保证体系经总经理任命的压力容器设计技术负责人、审核人、校核人员和设计人员，对压力容器设计图纸、计算书和技术文件质量负全责。
本(手册》适用于压力容器设计，并与本公司原制订的《压力容器制造质量保证手册》同时使用。
本手册自2010年9月20日起开始执行。
总经理：企业概况1，引用标准、规则1.1 国家颁发国务院令第549号《特种设备安全监察条例》（2009版）。
1.2 国质检总局令第22号《锅炉压力容器制造监督管理办法》。
1.3 (TSG R0004-2009)《固定式压力容器安全技术监察规程》。
1.4（TSGR1001-2008）《压力容器压力管道设计许可规则》。
1.5 TSG ZF001-2006《安全阀安全技术监察规程》2，压力容器设计标准2.1 GB150-1998 《钢制压力容器》（含第1号修改单）。
2.2 GB151-1999 《管壳式换热器》（含第1号修改单）。
2.3 GB151-1999《管壳式换热器》。
2.4 JB/T4710-2005《钢制塔式容器》。
2.5 JB/T4731-2005《钢制卧式容器》。
2.6 JB/T4730-2005《承压设备无损检测》。
2.7其他现行的压力容器制造相关的法律、法规。
2．1术语本手册所使用的术语和缩写定义均符合GB/T19000-2000的规定和等同（TSGR1001-2008）《压力容器压力管道设计许可规则》和《特种设备制造、安装、改造、维修许可鉴定评审细则》中的术语。
（注：可增加手册中其他要说明的术语）。
2．2缩写《特种设备安全监察条例》简称《条例》《锅炉压力容器安全监察暂行条例实施细则》简称《实施细则》《固定压力容器安全技术监察规程》简称《容规》《压力容器压力管道设计许可规则》简称《设计规则》GB150-1998《钢制压力容器》简称GB150GB151-1999《管壳式换热器》简称GB151本质保体系适用于本公司D1级压力容器产品设计、开发全过程的质量控制程序以及有关人员的质量职责。
4.1 质量方针质量安全第一，用户信誉至上4.2 质量目标压力容器设计产品的优良品率不低于97%，全年重大设计质量事故为零。
坚持“质量安全第一，用户信誉至上”是我们的质量方针，压力容器的设计必须符合国家的有关法规和技术标准，它涉及国家财产和人身安全，必须满足现行有关技术法规的要求，压力容器的设计不得以降低技术标准的办法来降低生产成本，质量目标要落实到各部门，采取措施确保质量方针、质量目标的实现，万无一失以满足用户的要求。
5 设计质量保证体系5.1设计组织机构及职责5.1.1设计组织机构设计组织机构由设计部、工艺室、档案室三部门组成，各部门间的隶属关系如前面组织机构图。
公司主要工装设备见附件5。
5.1.2设计机构条件：设计机构叫压力容器设计部，是设计部负责人，有审核、校核和设计人员共5人，其中设计审批员2人,配备有CAD计算机及软件，还有工艺室和技术资料室，资料室有保管员一人，负责图纸和资料保管工作。
压力容器设计的审核、校核和设计人员每人都配备有办公桌、绘图工具一套、计算器一部，室内备有“压力容器技术法规与常用标准规范资料汇编”、“《容规》”、“《条例》”、“GB150标准、机械设计手册”等书和标准，订阅有“《中国特种设备安全》”杂志，工作环境和条件能满足压力容器设计需要。
5.1.3各部门职责5.1.3.1设计部a)根据合同或技术协议的要求从事产品设计及设计文件的编制，以满足顾客要求和工艺的需要，设计工作应实现技术先进、安全可靠、经济合理，符合制造、安装、使用的要求；b)制定并确认产品有关技术标准及规范；c)及时、正确贯彻压力容器的有关法律、法规、规范、标准和技术条件；d)负责压力容器设计文件的管理、归档工作；e)负责设计文件的更改；f)负责组织设计评审；g)处理产品售后服务中出现的技术问题。
5.1.3.2工艺室a)认真贯彻压力容器有关法律、法规、规范、标准和技术条件；b)负责设计文件的工艺审查，根据公司的设备能力、技术水平积极采用新技术、新工艺，以提高产品质量和工作效率；c)负责外供图样的审查。
5.1.3.3档案（资料）室a)负责压力容器有关法律、法规、规范、标准和技术条件的收集管理；b)负责压力容器设计文件的独立建档管理；c)负责压力容器设计文件的分发、回收和借阅管理。
5．2设计质量保证体系构成在总经理领导下，由压力容器技术总负责人主持，各级设计人员具体从事压力容器产品的设计质量控制和质量管理活动的质量保证体系。
设计质量保证体系如下图所示：5.3各级设计人员附：各级设计人员概况表（见附件1）。
5.4质量保证体系人员其本条件5.4.1总经理5.4.1.1批准“压力容器设计质保手册”。
5.4.1.2任免压力容器设计各级责任人员。
5.4.1.3领导并支持压力容器设计各级人员行使职权。
5.4.1.4对压力容器设计质保工作负领导责任。
5.4.2技术总负责人a)具有较全面的压力容器专业知识；b)熟知并能正确运用有关规程、标准和技术规范，能组织各级设计人员正确贯彻执行；c)熟知压力容器设计工作和国内外有关技术发展情况，具有综合分析和判断能力，对重大技术问题上能做出正确决定。
5.4.3审核人员a)熟悉并能指导设计、校核人员正确执行有关规程、标准等技术规范，能解决设计、制造、安装中的技术问题；b)能认真贯彻执行国家的有关技术方针、政策，工作责任心强，具有较全面的压力容器设计专业知识，能保证设计质量；c)具有审查计算机设计的能力；d)具有3年以上压力容器设计校核经历。
e)具有中级以上（含中级）技术职称；f)具有《设计审核员资格证书》。
5.4.4校核人员a)熟悉并能运用有关规程、标准等技术规范，能指导设计人员的设计工作；b)具有压力容器设计知识，有设计成果且已投入制造、使用环节；c)熟练掌握计算机进行设计的能力；d)具有3年以上压力容器设计经历；e)具有初级以上（含初级）技术职称。
5.4.5设计人员a)具有一定的相应压力容器设计专业知识；b)能较好地贯彻执行有关规程、标准等技术规范；c)能在审核人员的指导下独立完成设计工作，并会使用计算机进行设计；d)具有初级以上（含初级）技术职称和一年以上的设计经历。
5.4.6标准化责任人员：5.4.6.1标准化审查是负责设计图样和技术文件贯标工作，在审查中发现如有与国家现行标准、法规不符应提出审查意见，确保全部设计图样和技术文件符合国家现行标准、法规的要求，并按规定签署技术文件。
5.4.6.2负责新标准贯彻实施工作，并负责新标准的订购、学习、宣传、教育、总结，确保工厂标准化工作顺利实施。
5.4.7工艺责任人员：5.4.7.1工艺审查是确保设计图样的结构工艺性是否合理的一项工作，工艺审查必须结合公司实际生产条件、生产成本进行考虑，做到要确保产品质量达到国家标准要求，且工艺上切实可行。
5.5各级设计人员任命书技术总负责人、审核、校核、设计人员的任命书，见附件25.6设计质量标准体系5.6.1职责压力容器设计标准化工作由标准化负责人负责。
设计部为标准化管理的归口部门。
5.6.2工作要求标准化管理的责任人和责任部门应按《压力容器设计标准化审查制度》的要求开展工作。
5.6.3标准的构成产品设计应依据国家有关压力容器法规、规程和标准等，为保证法规、规程和标准的有效性，根据《压力容器设计标准化审查制度》的要求，建立压力容器设计质量标准体系。
有关国家法规、规章及标准、管理制度目录见附件3和附件6。
对于所列文件的有效性应进行随时跟踪，定期评审。
5.7设计质量信息反馈体系5.7.1职责设计质量信息反馈由技术总负责人监管，各级设计人员具体实施。
设计部为设计质量信息反馈的归口管理部门。
5.7.2构成设计质量信息反馈系统由内部信息反馈和顾客外部信息反馈两部分组成，它通过设计质量控制和质量活动中的设计文件、记录等组成信息网络，以不断提高设计质量。
5.7.3工作程序设计质量信息反馈工作设在设计部。
一般质量问题由设计部处理、备案，由于设计问题影响安全，造成重大质量事故，需报总经理，必要时报上级主管部门。
设计质量信息反馈系统图如下。
5.8设计质量体系文件5.8.1体系文件是对设计质量体系的具体描述和对质量控制活动的具体规定。
它包括：一级文件：《压力容器设计质量手册》二级文件：《压力容器设计管理制度》三级文件：设计质量控制用图表、卡、单、报告等记录。
5.8.2文件的编号5.8.2.1设计质量保证手册代号为：YSZ；设计管理制度代号为：YSG。
文件的编号由代号文件类别号和年号组成，类别号与年号之间用一条短横线隔开。
示例：设计质量保证手册的类别号为01，设计管理制度的类别号为02。
于2010年制订设计质量保证手册和设计管理制度，其编号分别为:设计质量保证手册: ; 设计管理制度: YSG/02-2010。
5.8.2.2技术文件、记录表格、通知单等文件编号由代号文件和年号组成，类别号与年号之间用一条短横线隔开，其类别号为03。
分类代号及数字顺序号合并为0300。
如:岗位责任制为YSG0203—2010。
相关记录代号为：YJL03。
文件编号由代号文件和流水号组成，如：《设计文件校审记录表》为YJL0305-2010。
5.8.2.3图纸档案编号规定为：T——图纸代号，随后紧接用图纸名称前两文字开头汉语拼音大写字母构成。
如：热缸：TRG□□□□5.8.2.4外来文件编号规定为：外来执行文件编号为WL□□□□，外来参考文件与法律法规、标准类文件直接采用原文件编号。
注：“□□□□”为从0001开始的流水号；6设计控制6.1总则根据《特种设备安全监察条例》（2009版）及国质检总局令第22号《锅炉压力容器制造监督管理办法》、（TSG R0004-2009）《固定式压力容器安全技术监察规程》及（TSGR1001-2008）《压力容器压力管道设计许可规则》的要求，结合本公司的具体情况，建立压力容器设计质量保证体系。
