电力系统规划与可靠性配电网规划.pptx
- 格式：pptx
- 大小：3.93 MB
- 文档页数：67
下载文档原格式
合集下载
07配电网规划PPT优秀课件(2024)
间价值。
净现值法（NPV）
2024/1/29
通过计算项目未来现金流的净现值来 评估经济性，考虑了资金时间价值和
项目风险。
动态投资回收期法
在静态投资回收期法的基础上，引入 折现率来反映资金时间价值，使评价 结果更为准确。
内部收益率法（IRR）
通过计算项目未来现金流的内部收益 率来评估经济性，反映了项目的盈利 能力。
10
考虑新能源接入的变电容量规划
新能源接入对配电网 的影响
新能源具有波动性和间歇性特点，接 入配电网后会对电网运行产生一定影 响。包括电压波动、频率变化、谐波 污染等问题。
考虑新能源接入的变 电容量规划策略
在变电容量规划中充分考虑新能源接 入的影响，制定相应策略。包括提高 变电设备的调节能力、配置储能设备 平抑新能源波动、优化新能源并网方 式等措施。
基于大数据和人工智能技术，实现配电网故障的智能诊断和预警 。
智能优化调度
利用智能算法，实现配电网优化调度，提高能源利用效率。
2024/1/29
22
自动化与智能化融合发展趋势
2024/1/29
自动化与智能化技术深度融合
01
自动化技术为智能化提供数据基础，智能化技术提升自动化水
平。
配电网向主动配电网发展
2024/1/29
12
网架结构类型及特点
01
02
03
辐射型网架结构
简单、经济，但供电可靠 性较低，适用于小城市和 农村地区。
2024/1/29
环网型网架结构
具有较高的供电可靠性和 灵活性，但投资和维护成 本较高，适用于大中城市 和重要负荷地区。
链式网架结构
介于辐射型和环网型之间 ，具有一定的可靠性和经 济性，适用于城市郊区或 中等负荷地区。
净现值法（NPV）
2024/1/29
通过计算项目未来现金流的净现值来 评估经济性，考虑了资金时间价值和
项目风险。
动态投资回收期法
在静态投资回收期法的基础上，引入 折现率来反映资金时间价值，使评价 结果更为准确。
内部收益率法（IRR）
通过计算项目未来现金流的内部收益 率来评估经济性，反映了项目的盈利 能力。
10
考虑新能源接入的变电容量规划
新能源接入对配电网 的影响
新能源具有波动性和间歇性特点，接 入配电网后会对电网运行产生一定影 响。包括电压波动、频率变化、谐波 污染等问题。
考虑新能源接入的变 电容量规划策略
在变电容量规划中充分考虑新能源接 入的影响，制定相应策略。包括提高 变电设备的调节能力、配置储能设备 平抑新能源波动、优化新能源并网方 式等措施。
基于大数据和人工智能技术，实现配电网故障的智能诊断和预警 。
智能优化调度
利用智能算法，实现配电网优化调度，提高能源利用效率。
2024/1/29
22
自动化与智能化融合发展趋势
2024/1/29
自动化与智能化技术深度融合
01
自动化技术为智能化提供数据基础，智能化技术提升自动化水
平。
配电网向主动配电网发展
2024/1/29
12
网架结构类型及特点
01
02
03
辐射型网架结构
简单、经济，但供电可靠 性较低，适用于小城市和 农村地区。
2024/1/29
环网型网架结构
具有较高的供电可靠性和 灵活性，但投资和维护成 本较高，适用于大中城市 和重要负荷地区。
链式网架结构
介于辐射型和环网型之间 ，具有一定的可靠性和经 济性，适用于城市郊区或 中等负荷地区。
电力系统规划与可靠性PPT课件
20世纪60年代以来，全球范围内重大 电网停电事故时有发生；
尤其是新世纪之初，2003年8月14日 的美加大停电;
随后，英国、澳大利亚、马来西亚、 芬兰、丹麦、瑞典和意大利等国又相 继发生了较大面积停电事故。
资料： 2003年8月14日，美国东北部、中西部和加
拿大东部联合电网发生大停电，波及的地域 有美国的纽约州、新洋西州等8个州及加拿 大的安大略省。 受停电影响的人口约5000万。 地域约24000km2。 停电持续时间为29h，损失负荷6l800MW。
总之，停电损失费用是一个同时受到许多 技术与非技术因素制约的复杂问题，非技术因 素包括管理体制、产权以及电费制等等。
1.2.7 数据统计
电力系统可靠性需要统计的基本数据 包括各级各类设备及其所构成系统的运行 和停运状态的原始记录，用于对元件性能 及其对系统的影响、现运行系统和规划系 统的可靠性进行分析评价或评估。
统计数据基本类型有： (1)元件和系统的失效率和停电持续时间； (2)失效模式； (3)元件故障类型和原因； (4)修复方式； (5)恢复供电方式； (6)每次停电持续时间； (7)不影响用户生产的临界最大停电时间； (8)用户全停后的恢复生产时间； (9)每次停电的用户停电损失。
典型的数据有如： (1) 机组、变压器或开关设备的铭牌参数； (2) 输电线路导线的型号、长度； (3) 以上设备的运行参数； (4) 各类元件的故障和停运记录； (5) 系统或供电点的停运纪录； (6) 系统或供电点的平均失效频率、停运时间； (7) 重大停电事件的原始记录。
电厂编号装机容量/MW单机FOR负荷/MW备用/MW风险度 1 24台×10MW 0.01 230 10 0.02385 2 12台×20MW 0.01 220 20 0.006175 3 12台×20MW 0.03 220 20 0.04865 4 22台×10MW 0.01 210 10 0.020229
电力系统的规划及可靠性854310110PPT课件
2020/10/13
3
（1）发电总容量安排 （2）电源合理安排 （3）新技术开发利用 4.电力网发展规划 （1）输电网发展规划 （2）配电网发展规划 5.环境及社会印象分析
2020/10/13
4
第二节 电力系统可靠性
一.电力系统可靠性的内容
电力系统可靠性包括充裕度和安全性两个方面
（1）充裕度 ：指电力系统维持连续供给用户总的 电能量的能力，同时考虑到系统元件的计划停运 及合理的期望非计划停运。
电力系统的规划及可靠性
2020/10/13
1
第一节 电力系统规划
一.做电力系统规划时讨论的事项
1.电能质量 2.可靠性 3.经济性 4.发展观点 5.整体观念 6.积极采用新技术 7.环境保护
2020/10/13
2
二.电力系统中长期发展规划的主要内容
电力系统中、长期发展规划指的是5~20年的 发展规划。 1.电力需求预测 （1）最大负荷利用小时法 （2）同时率法 2.动力资源开发 3.电源发展规划
汇报人：XXXX 日期：20XX年XX月XX日
8
（2）安全性：指电力系统承受突然发生的扰动，例 如突然短路或未预料到的失去系统元件的能力。
中期规划还要根据国家政策、规划方案、环境影响、 投融资需求及社会对电价的承受能力等。
2020/10/13
5
ห้องสมุดไป่ตู้
二.电力系统可靠性的评估
1、目标和任务 2、可靠性准则 在各阶段都必须实现以下目标： （1）保证电力系统的充裕度； （2）保证电力系统的安全性 （3）保证电力系统的完整性 （4）保证停电后系统迅速恢复运行
2020/10/13
6
三.电力系统子系统及其评估
电力系统规划与可靠性 (14)PPT教学课件
➢ 一是提高设备可靠性。
➢ 二是提高技术水平减少停电。
➢ 三是提高配网自动化水平。
➢ 四是加强二次系统管理，杜绝保护误动造成失压事 故.
➢ 五是提高信息化工作水平，提高管理效率。
2020/12/10
8
（三）管理的不断深化是提高供电 可靠率的重要手段
➢ 当电网结构、设备性能等硬件条件都一定 的时候，要进一步挖掘供电可靠性的潜力 ，就必须通过管理创新优化现有资源的配 置来实现，重点在以下方面：
供电可靠性
2020/12/10
1
➢ 1、供电可靠性差对电网和用户及供电企业的主要 危害
➢ ①不利于电网安全运行。 ➢ ②降低网内供电设备的利用率，并影响经济效益。 ➢ ③影响用户生产的统筹安排，打乱生产秩序，给生产造
成不应有的损失。特别是对于具有现代化生产能力或连续 生产的工矿企业、科研单位和农业紧急抗旱、排涝影响更 大，甚至会造成无法弥补的损失。 ➢ ④减少供电量，直接影响供电企业的经济效益。 ➢ ⑤给人民生活带来极大的不便。
➢ 1、加强停电综合管理。 ➢ 2、强化可靠性管理。 ➢ 3、加强检修作业管理。
2020/12/10
9
➢ 4、完善配网管理制度。
➢ 5、创新技术手段与综合治理相结合，有效防 范和严厉打击破坏电力设施行为，防止外力 破坏造成停电。
2020/12/10
10
PPT教学课件
谢谢观看
Thank You For Watching
2020/12/10
2
2、 提高和改善供电可靠性 的办法
（一）合理的电网结构是提高供电可靠率 的根本保障
➢ 1、合理的受端电网结构在保证供电安全和终 端用户供电可靠性方面起关键作用。
2020/12/10
➢ 二是提高技术水平减少停电。
➢ 三是提高配网自动化水平。
➢ 四是加强二次系统管理，杜绝保护误动造成失压事 故.
➢ 五是提高信息化工作水平，提高管理效率。
2020/12/10
8
（三）管理的不断深化是提高供电 可靠率的重要手段
➢ 当电网结构、设备性能等硬件条件都一定 的时候，要进一步挖掘供电可靠性的潜力 ，就必须通过管理创新优化现有资源的配 置来实现，重点在以下方面：
供电可靠性
2020/12/10
1
➢ 1、供电可靠性差对电网和用户及供电企业的主要 危害
➢ ①不利于电网安全运行。 ➢ ②降低网内供电设备的利用率，并影响经济效益。 ➢ ③影响用户生产的统筹安排，打乱生产秩序，给生产造
成不应有的损失。特别是对于具有现代化生产能力或连续 生产的工矿企业、科研单位和农业紧急抗旱、排涝影响更 大，甚至会造成无法弥补的损失。 ➢ ④减少供电量，直接影响供电企业的经济效益。 ➢ ⑤给人民生活带来极大的不便。
➢ 1、加强停电综合管理。 ➢ 2、强化可靠性管理。 ➢ 3、加强检修作业管理。
2020/12/10
9
➢ 4、完善配网管理制度。
➢ 5、创新技术手段与综合治理相结合，有效防 范和严厉打击破坏电力设施行为，防止外力 破坏造成停电。
2020/12/10
10
PPT教学课件
谢谢观看
Thank You For Watching
2020/12/10
2
2、 提高和改善供电可靠性 的办法
（一）合理的电网结构是提高供电可靠率 的根本保障
➢ 1、合理的受端电网结构在保证供电安全和终 端用户供电可靠性方面起关键作用。
2020/12/10
电力系统规划与可靠性-电源规划 ppt课件
• 运行灵活、可靠，主要用来调峰填谷（全停到满载5min，抽满8min） • 担任系统备用容量 • 担任系统调频任务 • 担任调相任务 • 使水电站更好地发挥综合利用效益 • 循环效率：抽水到发电的循环中，能量利用率0.7-0.75
ppt课件
20
5、核电站
图3-1-8 核电站的构成 1—压水反应堆；2—堆芯；3—控制棒传动装置；4—一次回路；5—冷却剂桌；6—蒸汽发生器；
系统，高值小系统。备用容量分为负荷备用、事故备用和检修备用。 负荷备用称为调频备用，用来调节电力系统中短期负荷随机波动和负荷预测误差而设定 的。一般取2%-5%。低值大系统，高值小系统。 事故备用是指发电机组发生强迫停运时，在规定时间内启动，用来补偿系统发电容量缺 额，避免发生频率波动和失去稳定。一般取8-10%，低值大系统，高值小系统。不得小于系 统最大一台发电机容量。 检修备用是发电机组能够进行计划检修而设置的备用，它与系统年负荷曲线有关，与检 修策略有关等很多因素有关。大修和小修。低负荷曲线处。不低于5%。 热备用和冷备用：
特枯水年：装机是否充足，电量平衡。
电力平衡：
N
Ch Pmax(1 )
h1
C:发电机装机 N:发电厂个数 P：系统最大负荷 系统备用率。
ppt课件
27
3.电力电量平衡
电量平衡：
Ns
Ms
Ed Esj E fk
ppt课件
17
水电厂的运行方式
尽可能充分利用水资源。有调节能力的水电厂枯水期调峰， 丰水期防止弃水，基荷；
无调节能力：基荷； 日调节：峰荷和腰荷； 年调节：峰、腰、基荷； 多年调节：基本上全年在峰荷工作。可以做二次调频和负
荷备用。 工作容量计算：Pshg Ktj (Pshup Pq ) PMAX (1 ) Pq
ppt课件
20
5、核电站
图3-1-8 核电站的构成 1—压水反应堆；2—堆芯；3—控制棒传动装置；4—一次回路；5—冷却剂桌；6—蒸汽发生器；
系统，高值小系统。备用容量分为负荷备用、事故备用和检修备用。 负荷备用称为调频备用，用来调节电力系统中短期负荷随机波动和负荷预测误差而设定 的。一般取2%-5%。低值大系统，高值小系统。 事故备用是指发电机组发生强迫停运时，在规定时间内启动，用来补偿系统发电容量缺 额，避免发生频率波动和失去稳定。一般取8-10%，低值大系统，高值小系统。不得小于系 统最大一台发电机容量。 检修备用是发电机组能够进行计划检修而设置的备用，它与系统年负荷曲线有关，与检 修策略有关等很多因素有关。大修和小修。低负荷曲线处。不低于5%。 热备用和冷备用：
特枯水年：装机是否充足，电量平衡。
电力平衡：
N
Ch Pmax(1 )
h1
C:发电机装机 N:发电厂个数 P：系统最大负荷 系统备用率。
ppt课件
27
3.电力电量平衡
电量平衡：
Ns
Ms
Ed Esj E fk
ppt课件
17
水电厂的运行方式
尽可能充分利用水资源。有调节能力的水电厂枯水期调峰， 丰水期防止弃水，基荷；
无调节能力：基荷； 日调节：峰荷和腰荷； 年调节：峰、腰、基荷； 多年调节：基本上全年在峰荷工作。可以做二次调频和负
荷备用。 工作容量计算：Pshg Ktj (Pshup Pq ) PMAX (1 ) Pq
电力系统规划与可靠性讲座电源规划ppt课件
影响电厂容量的主要因素
【动力资源条件的影响】 资源条件对电厂容量影响很大，对水电厂它起决定件的 作用，对火电厂它也有一定影响。对燃料供应方便而又可 靠的坑口电厂容量可以选得大些，对建在负荷中心、远离 矿区的电厂则燃料供应条件是影响电厂规划容量的因素之 一。 【厂址条件的影响】 火电厂的厂址条件主要指供水、煤场、灰场、交通运输 条件、地质地形、环保要求等条件。它们往往对电厂容量 影响很大。水电厂的厂址条件，如坝址的地质条件、库区 的移民问题、坝址地形及施工条件、水利枢纽布置及输电 线路可行路径条件等也对其电厂选址和电厂容量起很大的 作用。
水电厂装机容量选择
（1）无调节水电站工作容量的确定 无调节水电站即径流式水电站， 它只能承担电力负荷的基荷 部分。在设计枯水日，它以不变的保证出力工作，其最大工作 容量等于保证出力，计算式为 NG NB0 9.81 shQse Hse sh 为水电站综合效率 式中：NB0 为水电站保证出力 （kW） ， （%） ，电源规划的投 Nhomakorabea决策原则
原则： ① 参与经济计算和比较的各个电源规划方案必须具有可比 性。
② 必须确定合理的经济计算年限，比较方案的计算年限要 一致（采用年费用最小法时可不一致）。 ③ 确定合理的经济比较标准。 ④ 在投资决策中，各项费用和收益，如建设期的投资、运 营期的年费用和效益，都要考虑资金的时间因素，并以 同一时间为基准。 ⑤ 决策过程必须统筹兼顾国民经济的整体利益，与相关部 门密切配合。
电厂容量的选择
【目的】确定每个拟建电厂的建设规模，是下 一步做系统电源规划方案的基础。 【主要内容】： 影响电厂容量的主要因素
水电厂装机容量选择 热电厂容量选择 抽水蓄能式电站容量选择 凝汽式电厂容量选择
《配电网供电可靠性》PPT课件
（3）系统运行的可靠性。必须把各种设备有机地结合起来，
使之成为具有安全校核、系统保护和系统恢复能力，对任何事
态都有自己处理能力的有生命的系统（Living System）。所谓
系统安全校核（System Security Check），就是对系统运行进
行监视和控制，判断能否继续安全无故障运行，对整个系统运
精选PPT
6
为了对配电网能够进行这种综合的可靠性评价，就必须建 立各种可靠性评价的指标，作为整个分析评价的基础和基本的 出发点。
2.1 配电网可靠性指标建立的基本原则
由于配电网可靠性指标是配电网可靠性进行历史和未来的 评价的基础和基本出发点，因此配电网可靠性指标必须具有如 下的特点：
（1）配电网可靠性指标必须能够反映配电系统及其设备的 结构、特性、运行状况以及对用户的影响，并能作为衡量各有 关因素的尺度。
因此，配电网可靠性研究，用通俗的话来说，就是要通 过对配电网可靠性进行历史的统计计算、分析和评价，来确 定现有系统问题的所在，并通过对过去的计算预测未来，然 后以预测来对运行情况进行比较，从而把可靠性推进到更高 的阶段。在整个过程中，还涉及到如何合理地使用费用的问 题。因此，配电网可靠性的评价实际上就是对整个配电网及 其设备进行历史和未来的技术和经济的综合评价。
4
事故，一边谋求继续正常送电。所谓系统恢复（System Restoration），就是电力系统一部分或全部停电时，在考虑系 统运行安全的同时，采取适当措施，使系统尽快恢复到故障前 的正常供电状态。
（4）系统可靠性与用户供电可靠性的配合。由于停电对用 户的影响大小因用户不同而异，所以必须对每个用户研究相应 的可靠性指标。
行情况进行全面的监视，以校核运行的安全性。而且，当有威
电力系统规划与可靠性课件
ቤተ መጻሕፍቲ ባይዱ
一、电气主接线系统可靠性估计的步骤
①定义系统的范围，列出它所包括的元件。 ②给出每个元件的故障率、修复率、计划检修率 和停运时间。 ③定义系统故障判据，即规定主接线系统正常和 故障的条件。一般来说，降压变电所主接线系统 的可靠性判据主要是连续性，即停电为故障，不 停电为正常。发电厂电气主接线的判据除了连续 性外，还要求计算保证发出给定电力的概率。 ④建立数学模型，选择要计算的可靠性指标，如 概率、频率、平均无故障工作时间、平均停电时 间等。建立数学模型时要做一些基本假设。 ⑤计算主接线系统的可靠性指标
各个指标的含义如下：
故障率λs ：是指系统在时刻t以前正常工作，在t以 后单位时间(年)内发生故障的条件概率密度，单位 为次／a。 故障平均停电持续时间D：是指发生一次故障的平 均停电持续时间，单位为h／次。 可用率A：是指系统处于可用状态的概率，l-A即 停电概率。 年停电的平均时间U：是指系统一年中发生全所故 障的期望平均停电持续时间，单位为h。 停电频率fS：是指系统一年内发生停电故障的平均 次数，单位是次／a。 期望故障受阻电力(EPNS)：是指系统一年中由于 发生停电故障而无法送出的电力数。
二重故障的持续强迫停运时间为：
计划检修停运与持续强迫停运一般在以下两种 情况之一重叠：元件1已在检修，元件2强迫停 运；元件2已在检修，元件1强迫停运。此时的 等效停运率为为：
等效的停运时间为：
在求出任一回线路的故障事件后，根据 相应的可靠性判据，求出在此类判据下 或导致系统故障的各重故障事件。 在求出了对应于各种故障判据下的各重 故障的故障率和故障恢复时间后，就 可以求得这种判据下的故障率λs (次／a)、 故障停电平均持续时间D(h／次)、可用 率A、年停电的平均时间U(h／a)、停电 频率fs(次／a)，并可求得系统的损失电 能，即期望不可供电量。
一、电气主接线系统可靠性估计的步骤
①定义系统的范围，列出它所包括的元件。 ②给出每个元件的故障率、修复率、计划检修率 和停运时间。 ③定义系统故障判据，即规定主接线系统正常和 故障的条件。一般来说，降压变电所主接线系统 的可靠性判据主要是连续性，即停电为故障，不 停电为正常。发电厂电气主接线的判据除了连续 性外，还要求计算保证发出给定电力的概率。 ④建立数学模型，选择要计算的可靠性指标，如 概率、频率、平均无故障工作时间、平均停电时 间等。建立数学模型时要做一些基本假设。 ⑤计算主接线系统的可靠性指标
各个指标的含义如下：
故障率λs ：是指系统在时刻t以前正常工作，在t以 后单位时间(年)内发生故障的条件概率密度，单位 为次／a。 故障平均停电持续时间D：是指发生一次故障的平 均停电持续时间，单位为h／次。 可用率A：是指系统处于可用状态的概率，l-A即 停电概率。 年停电的平均时间U：是指系统一年中发生全所故 障的期望平均停电持续时间，单位为h。 停电频率fS：是指系统一年内发生停电故障的平均 次数，单位是次／a。 期望故障受阻电力(EPNS)：是指系统一年中由于 发生停电故障而无法送出的电力数。
二重故障的持续强迫停运时间为：
计划检修停运与持续强迫停运一般在以下两种 情况之一重叠：元件1已在检修，元件2强迫停 运；元件2已在检修，元件1强迫停运。此时的 等效停运率为为：
等效的停运时间为：
在求出任一回线路的故障事件后，根据 相应的可靠性判据，求出在此类判据下 或导致系统故障的各重故障事件。 在求出了对应于各种故障判据下的各重 故障的故障率和故障恢复时间后，就 可以求得这种判据下的故障率λs (次／a)、 故障停电平均持续时间D(h／次)、可用 率A、年停电的平均时间U(h／a)、停电 频率fs(次／a)，并可求得系统的损失电 能，即期望不可供电量。

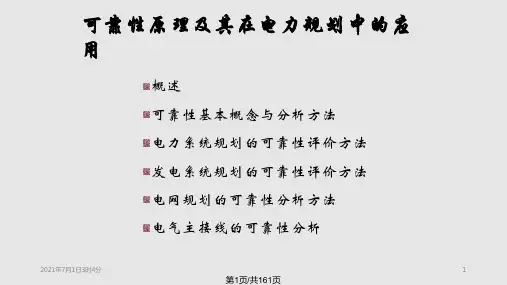

电力系统规划与可靠性座可靠性原理及其在电力规划中应用PPT课件
✓80年代末至90年代初，中国电力系统可靠性研究和应用取 得了较大的发展；与此同时，在学术上促进了交叉学科的发 展，如可靠性管理 、可靠性技术 、可靠性数学等。
2021年7月1日3时4分
5
第5页/共161页
可靠性理论的应用范畴
可靠性贯穿于产品和系统的整个生命周期。
可靠性技术也在电力系统的规划、运行等领域的具体应用 大
X)
P(X )
P(系统失效 /
_
X)
_
P(X )
_
X
上式中：X代表元件X正常运行； 代表元件X故障。
4.概率分布
(1)随机变量的定义：由样本空间中每一个元素所确定的函数。
其取值是随机的,可用概率来量化。有连续和离散随机变量之分。
工程问题中,通常计算数据是离散随机变量,测量数据是连续的。
(2)可靠性计算中常用的分布函数应用举例
• 1 可靠度R（t）；它是指一个元件、设备或系统在规定条件和规定时间内完成规定功 能的概率。
例1：一批产品的数量为N，从t = 0时开始使用，随着时间的推移，失效的产 品件数n(t)逐渐增加，而正常工作的产品件数[N-n(t)]逐渐减少，用R(t)表示产品在 任意时刻t的可靠度。
离散随机变量表示：
19
第19页/共161页
评估系统失效(或运行)的概率，如果能够知道系统状态(失效或运行)与 系统中某个元件X正常与故障两个互斥事件的相关信息，就可以按照全概率计 算公式,得：
P(系统失效) P(给定X正常的条件下系统失效) P( X )
P(给定X故障的条件下系统失效)
_
P(X )
P(系统失效 /
致有：
1.准则和标准的制定；
2.规划和现运行系统的可靠性评估；
2021年7月1日3时4分
5
第5页/共161页
可靠性理论的应用范畴
可靠性贯穿于产品和系统的整个生命周期。
可靠性技术也在电力系统的规划、运行等领域的具体应用 大
X)
P(X )
P(系统失效 /
_
X)
_
P(X )
_
X
上式中：X代表元件X正常运行； 代表元件X故障。
4.概率分布
(1)随机变量的定义：由样本空间中每一个元素所确定的函数。
其取值是随机的,可用概率来量化。有连续和离散随机变量之分。
工程问题中,通常计算数据是离散随机变量,测量数据是连续的。
(2)可靠性计算中常用的分布函数应用举例
• 1 可靠度R（t）；它是指一个元件、设备或系统在规定条件和规定时间内完成规定功 能的概率。
例1：一批产品的数量为N，从t = 0时开始使用，随着时间的推移，失效的产 品件数n(t)逐渐增加，而正常工作的产品件数[N-n(t)]逐渐减少，用R(t)表示产品在 任意时刻t的可靠度。
离散随机变量表示：
19
第19页/共161页
评估系统失效(或运行)的概率，如果能够知道系统状态(失效或运行)与 系统中某个元件X正常与故障两个互斥事件的相关信息，就可以按照全概率计 算公式,得：
P(系统失效) P(给定X正常的条件下系统失效) P( X )
P(给定X故障的条件下系统失效)
_
P(X )
P(系统失效 /
致有：
1.准则和标准的制定；
2.规划和现运行系统的可靠性评估；
第六章 配电网可靠性规划 PPT精品课件
三、数据统计范围和分类 1、供电设施的统计
按照国家的有关规定，统计范围内的供电设施主要包括如下4 部分。
(1)变电站的供电设施。包括断路器、隔离开关、架空线、电 缆出线、电流互感器、电压互感器、避雷器、耦合电容器、 阻波器、继电保护和自动化装置及其他设备等。
2020/5/17
4
(2)线路供电设施。包括架空线、电缆线路、配电变压器、电力 电容器、跌落式熔断器、柱上油开关、线路重合器、线路分段 器、柱上隔离开关、SF6柱上自动断路器、避雷器及其他设备。 (3)开闭站和配电室设施。包括断路器、隔离开关、电缆进出线、 互感器、继电保护和自动化装置以及其他设备。 (4)用户设备。
21
二、供电可靠性的评估 (1)各线段当变电所全停时皆受停电影响，故其户时数仍为
333户·h/年。 (2)预安排全线停电作业情况仍为795.5户·h/年。 (3)故障停电，情况评估如下。 1)当故障发生在86号杆以左的主干线上，与以上所述不装 设开关一样，造成全线长时间停电，故障停电的户·时数 仍为74.37户·h/年。 2)当故障发生在86~104号杆的干线上，变电所出口断路器 跳闸，强送不良；维修人员于0.3h内赶到现场，拉开86处 断路器后，试送良好；经3h排除故障，又将86处开关合 闸，送电良好。其停电户·时数为
2020/5/17
13
6.3 配电网可靠性评估
一、配电网可靠性评估的意义
所谓配电网可靠性的评估，是对已运行的配电网，或是新设计 的配电网，在所用线路设备的情况下的供电可靠性作出评价， 以此来判定该配电网供电可靠性的优劣。通过对配电网可靠性 的评估，可以确定出预安排停电、变电所全停、故障停电，对 供电可靠性的影响，并以此来确定提高供电可靠性的技术措施 和寻求提高供电可靠性的管理方法。
按照国家的有关规定，统计范围内的供电设施主要包括如下4 部分。
(1)变电站的供电设施。包括断路器、隔离开关、架空线、电 缆出线、电流互感器、电压互感器、避雷器、耦合电容器、 阻波器、继电保护和自动化装置及其他设备等。
2020/5/17
4
(2)线路供电设施。包括架空线、电缆线路、配电变压器、电力 电容器、跌落式熔断器、柱上油开关、线路重合器、线路分段 器、柱上隔离开关、SF6柱上自动断路器、避雷器及其他设备。 (3)开闭站和配电室设施。包括断路器、隔离开关、电缆进出线、 互感器、继电保护和自动化装置以及其他设备。 (4)用户设备。
21
二、供电可靠性的评估 (1)各线段当变电所全停时皆受停电影响，故其户时数仍为
333户·h/年。 (2)预安排全线停电作业情况仍为795.5户·h/年。 (3)故障停电，情况评估如下。 1)当故障发生在86号杆以左的主干线上，与以上所述不装 设开关一样，造成全线长时间停电，故障停电的户·时数 仍为74.37户·h/年。 2)当故障发生在86~104号杆的干线上，变电所出口断路器 跳闸，强送不良；维修人员于0.3h内赶到现场，拉开86处 断路器后，试送良好；经3h排除故障，又将86处开关合 闸，送电良好。其停电户·时数为
2020/5/17
13
6.3 配电网可靠性评估
一、配电网可靠性评估的意义
所谓配电网可靠性的评估，是对已运行的配电网，或是新设计 的配电网，在所用线路设备的情况下的供电可靠性作出评价， 以此来判定该配电网供电可靠性的优劣。通过对配电网可靠性 的评估，可以确定出预安排停电、变电所全停、故障停电，对 供电可靠性的影响，并以此来确定提高供电可靠性的技术措施 和寻求提高供电可靠性的管理方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
量. 2.统计线路所带配变容量情况. 3.根据用户性质，源自析线路所带配变容量的合理性.
North China Electric Power University
第一节 现状电网分析-中压
配变利用率 1. 利用率计算公式
r
Pl max
SN cos
分子：线路典型日的日峰值
分母：线路上所有配变变压器容量之和
第二节 现状电网分析-中压
供电可靠性分析
1. 根据上述对现状网各个方面的分析 ，找出现状 网存在的主要问题，以便在以后配电网络规划和 改造的过程中重点考虑这些问题。
2.重点区域分析 3.问题线路分析
North China Electric Power University
第一节 现状电网分析-中压
线路接线模式 1.统计当前线路的接线模型的种类 2.各种种类所占的比例 3.根据用户负荷情况及可靠性要求，分析当
前接线模式的合理性
North China Electric Power University
第二节 现状电网分析-中压
线路配变容量 1.统计配变个数，配变总容量，计算平均配变容
• 多类型新能电源力发系电统综规合划消与纳可的靠关性键技术
配电网规划
1. 配电网规划任务、导则、流程
2. 现状电网分析指标体系 2.1 高压配电网分析 2.2 中压配电网分析
3. 变电容量电力电量平衡 4. 变电站优化规划 5. 配电网结构规划
5.1 高压配电网接线模式 5.2 地区主网规划 5.2 中压配电网接线模式 5. 配电自动化规划
North China Electric Power University
第二节 现状电网分析-中压
线路电压分析 1.一般也只分析主网架的各个节点的电
压. 电压偏差计算公式：
u%其中uu1为010节点10电0%压计算值
2.统计所有线路的电压合格率
North China Electric Power University
。
第一节配电网规划任务、导则、流程
3. 配电网规划流程： 。
数据搜集整理
现状网分析
确定技术原则
负荷预测 编制文本
投资估算
变电站选址定容 确定供电范围
配电网规划
第二节 现状电网分析
----高压配电网 1. 电源规划状况—退役的、新增的、区外联络的。 2. 高压容载比分析-分等级、分区域。 3. 电网薄弱环节分析（变电站、线路） 4. 其他—走廊、技术装备水平
2. 分析线路配变容量合理性
North China Electric Power University
第一节 现状电网分析-中压
线路负载率 1.由于配电网络络量测的限制，一般采用简化
计算. 2.计算各条线路的潮流. 3.根据计算结果和线路的接线模式及线路容量，
统计线路过载情况及负载率分布情况。
North China Electric Power University
第一节配电网规划任务、导则、流程
1. 配电网规划的任务：
➢ 满足负荷增长的需要，容载比合理。 ➢ 解决目前配电网存在的问题。 ➢ 确定合理的电网目标网架；梳理配电网的网架结构。 ➢ 确定符合本地特点的技术原则和实施细则；提高配电网运行的各项
指标。 ➢ 将电力规划纳入城市规划，确定变电站、开关站位置与 面积、确
