一整套市政工程资料填写范例为了保障市政工程的顺利进行，必须对相关资料进行仔细填写，涵盖的内容也非常丰富。
下面就给大家提供一篇一整套市政工程资料填写范例，共计1000字，希望能为大家提供一定的帮助。
一、招标文件1.投标邀请书投标邀请书是招标文件中的关键内容，包含一些基本信息，如项目名称、投标截止时间、投标文件的递交方式等。
填写时应注意措辞的严谨，关键信息的准确性和合法性。
2.项目概况项目概况是介绍项目基本情况的内容，如项目的规划、设计理念、建设标准等。
应对项目的主要内容进行详细描述，清楚明确，方便投标商能够准确理解项目，明确自己的针对性。
3.招标文件的适用范围招标文件的适用范围包括哪些内容是适用于所有的投标商，哪些是只针对于某些特定的投标商。
应确保投标商都能很好地了解自己需要履行的义务。
4.招标文件的编制依据和填写指南招标文件的编制依据和填写指南是为了保证招标文件的合规性和透明性，方便投标商知晓应该按照哪些要求来准备投标文件。
填写时应注意突出关键点，遵循相关的行业法规、标准和规范。
5.招标文件的文件格式招标文件的文件格式应使用最新版本并保证被广泛使用，方便投标商能够正常打开、查看和使用。
6.招标文件的价格招标文件的价格应符合标准，并需列出有关的支付方式、各种费用规定等内容。
7.保证金要求保证金是投标商在投标阶段需缴纳的费用，应明确保证金金额、缴纳方式、返还标准等。
8.投标文件的要求投标文件的要求包括哪些内容需要投标商真实反映，如项目设计图、施工计划、项目预算、企业现状等。
9.投标文件的递交方式和截止时间投标文件的递交方式和截止时间是投标商在投标阶段必须清楚了解的规定，应特别关注具体时间，如最后交标时间。
二、招标答疑1.答疑通知书答疑通知书是招标答疑工作的核心文件，应详细列出所有的问题和答案，确保公平公正。
2.答疑时间和地点答疑时间和地点应在投标邀请书中事先告知，确保投标商可以准时到达。
3.答疑内容和范围答疑内容和范围应考虑尽可能全面和实际的问题，为外界提供足够的知识以及可靠的参考。
市政公路工程管道工程、道路工程资料员培训教程市政道桥一分公司雷琳1160602654前言❖为了使中轴线各项目部现场资料书写规、统一，资料与试验报告、原材料合格证保持一致，减少返工，使资料与试验、施工进度同步，进行此次培训。
❖项目经理：薛健，资质证号：陕0❖工程名称以施工图名称为准资料整理依据：⑴《城镇道路工程施工与质量验收规》CJJ1-2008⑵《市政排水管渠工程质量检验评定标准》CJJ3-90⑶《市市政基础工程监督监理施工管理文件汇编》⑷《建设工程文件归档整理规》GB/T50328-2001❖几点要求：一、工地资料员要加强与试验员、工长、材料员、库管员的沟通，确保资料日期、试验报告中批号、制件日期、合格证编号等相符，做到环环相扣，保证自检资料的统一，并及时填写见证记录及工程材料/构配件/设备报审表。
二、上交资料时，要有详细清单，容按井段或桩号连续排列，每井段或桩号资料按工序罗列整齐。
三、表格填写要求：1、字体：宋体；字号：5号。
2、工序质量评定表：（陕）质评表3要求主要工程数量应填写清楚、计量准确；外观检查项目按标准要求填写，有评定意见；应检点数是按工程量的抽检频率得出的，应反映出工序的工程量，检测项目应按相应的规定值或允许偏差作比较，在实测栏目中应填写齐全，并请监理人员签署，签字手续完全，评定语言规。
3、隐蔽验收检查记录（陕）质检表4凡被下道工序部位所隐蔽的，在隐蔽前必须进行验收检查，必要时可留影像资料作记录。
同时，填写检查结果及处理意见和隐蔽围的各种管线设施情况，并报监理单位签认。
排水管道工程❖进场后，试验员及时送检，容有：土的击实标准（轻型）、土的液塑限、白灰、水泥、砂、石、砖等原材料，灰土击实标准、灰剂量曲线，资料员应及时与试验员沟通、索要相关的试验报告并保存。
❖管道工程工序划分为：沟槽、垫层、安管、接口、管座、顶管、检查井、闭水、回填。
❖下面按每道工序涉及的表格容、试验项目讲述资料如何规填写。
1、施管表填写施工技术文件要按单位工程进行组卷。
市政工程中的独立核算项目，应是一个单位工程。
采用分期单独核算的同一市政工程，应是若干个单位工程.1。
1 施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。
（2）施工图设计文件会审、技术交底记录。
（3）设计变更通知单、洽商记录。
（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检(试）验报告和复试报告。
（需一一对应）。
（5）施工试验资料。
（6）施工记录.（7）测量复核及预检记录。
（8）隐蔽工程检查验收记录.(9）工程质量检验评定资料。
（10)使用功能试验记录。
（11）事故报告。
（12)竣工测量资料。
（13）竣工图。
（14)工程竣工验收文件。
文件目录表中的文件编号横杠前的数字为总的卷数,横杠后的数字为本卷项目编号。
页号应是本项目在卷中的页码位置,不能光写本项目的页数。
类别栏应与该项表头右上方类别相同。
现以道路工程为例示范见后.1.2 施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。
但如工程出过事故,事故处理情况应作简要说明。
验收范围及数量栏应扼要填写。
本表主要强调各参与单位均应签字盖章。
填法示范见后.1.3 施管表3的填写施工组织设计应包括下列主要内容：（1)工程概况：工程规模、工程特点、工期要求、参建单位等。
（2）施工平面布置图。
（3)施工部署和管理体系：施工阶段、区划安排;进度计划及工、料、机、运计划表和组织机构设置.组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。
（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。
（5)施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。
（6）安全措施。
（7)文明施工措施。
（8）环保措施。
（9)节能、降耗措施。
（10）模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计.这张表为施工单位内部审批表，先由施工单位内部各部门看过以后签署意见，再由上一级技术负责人审批提出结论性意见。

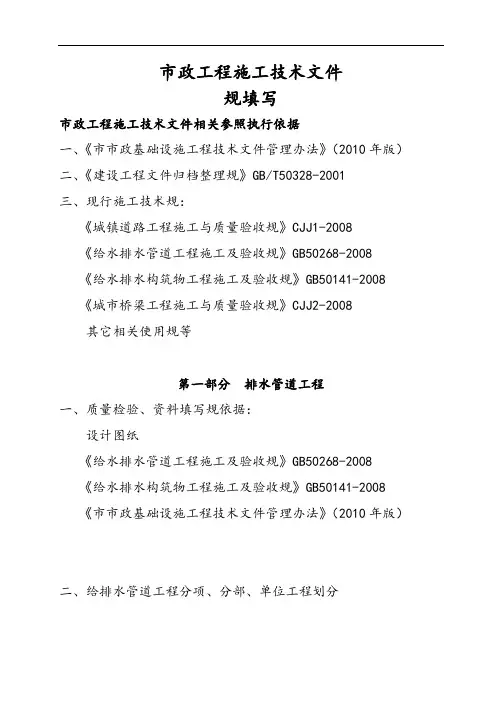

市政工程施工技术文件规填写市政工程施工技术文件相关参照执行依据一、《市市政基础设施工程技术文件管理办法》（2010年版）二、《建设工程文件归档整理规》GB/T50328-2001三、现行施工技术规：《城镇道路工程施工与质量验收规》CJJ1-2008《给水排水管道工程施工及验收规》GB50268-2008《给水排水构筑物工程施工及验收规》GB50141-2008《城市桥梁工程施工与质量验收规》CJJ2-2008其它相关使用规等第一部分排水管道工程一、质量检验、资料填写规依据：设计图纸《给水排水管道工程施工及验收规》GB50268-2008《给水排水构筑物工程施工及验收规》GB50141-2008《市市政基础设施工程技术文件管理办法》（2010年版）二、给排水管道工程分项、分部、单位工程划分给排水管道工程分项、分部、单位工程划分表（P172）注：1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水位水面宽度不小于200m，或多年平均水位水面宽度不小于100～200m之间，且相应水深不小于5m；4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规》GB50202等相关规定执行；6 桥管的地基与基础、下部结构工程，可按桥梁工程规的有关规定执行；7 工作井的地基与基础、维护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规》GB50202、《混凝土结构工程施工质量验收规》GB50204、《地下防水工程质量验收规》GB50208 、《给水排水构筑物工程施工及验收规》GB50141等相关规定执行。
三、验收批的质量检验、资料填写沟槽开挖⏹管道基础（垫层、平基、管座）⏹管道铺设⏹管道接口连接⏹闭水试验⏹沟槽回填⏹井室⏹顶管工作井⏹顶管管道（一）沟槽开挖A4 W16～W18沟槽开挖报验申请表工程名称：市北站周边基础设施建设—尚新路（尚宏路～尚华路）B标段编号：本表一式三份，建设、监理、承包单位各一份。
市政工程施工技术文件规范填写市政工程施工技术文件相关参照执行依据一、《西安市市政基础设施工程技术文件管理办法》（2010年版）二、《建设工程文件归档整理规范》GB/T50328-2001三、现行施工技术规范：《城镇道路工程施工与质量验收规范》CJJ1-2008《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《城市桥梁工程施工与质量验收规范》CJJ2-2008其它相关使用规范等第一部分排水管道工程一、质量检验、资料填写规范依据：设计图纸《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《西安市市政基础设施工程技术文件管理办法》（2010年版）二、给排水管道工程分项、分部、单位工程划分给排水管道工程分项、分部、单位工程划分表（P172）注：1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2 大型顶管工程：指管道一次顶进长度大于300m 的管道工程；3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水位水面宽度不小于200m，或多年平均水位水面宽度不小于100～200m之间，且相应水深不小于5m；4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202等相关规定执行；6 桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；7 工作井的地基与基础、维护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202、《混凝土结构工程施工质量验收规范》GB50204、《地下防水工程质量验收规范》GB50208 、《给水排水构筑物工程施工及验收规范》GB50141等相关规定执行。
市政工程桥梁资料全套填写模板1. 项目基本信息
- 项目名称：[填写项目名称]
- 项目所在地：[填写地理位置]
- 项目类别：[填写项目类别]
- 施工单位：[填写施工单位]
- 监理单位：[填写监理单位]
- 设计单位：[填写设计单位]
- 建设单位：[填写建设单位]
2. 桥梁基本信息
- 桥梁名称：[填写桥梁名称]
- 桥梁类型：[填写桥梁类型]
- 桥梁跨度：[填写桥梁跨度]
- 桥梁总长：[填写桥梁总长]
- 桥梁设计荷载：[填写桥梁设计荷载]
- 桥梁设计寿命：[填写桥梁设计寿命]
3. 桥梁材料信息
- 主要构造材料：[填写主要构造材料]
- 混凝土强度等级：[填写混凝土强度等级] - 钢材牌号：[填写钢材牌号]
- 桥梁表面处理：[填写桥梁表面处理方法] 4. 桥梁验收信息
- 工程验收时间：[填写工程验收时间]
- 工程验收单位：[填写工程验收单位]
- 工程验收结论：[填写工程验收结论] 5. 桥梁维护信息
- 维护养护单位：[填写维护养护单位]
- 最近维护时间：[填写最近维护时间]
- 维护养护记录：[填写维护养护记录]
以上是市政工程桥梁资料全套填写模板，供参考使用。
请根据实际情况填写相应信息，并确保准确性和完整性。
单位工程技术文件目录施管表1 单位工程名称：××市××道路工程共7页单位工程技术文件目录施管表1 单位工程名称：××市××道路工程共7页单位工程技术文件目录施管表1单位工程名称：××市××道路工程共7页第3页单位工程技术文件目录施管表1单位工程名称：××市××道路工程共7页第4页单位工程技术文件目录施管表1单位工程名称：××市××道路工程共7页单位工程技术文件目录施管表1单位工程名称：××市××道路工程共7页单位工程技术文件目录施管表1单位工程名称：××市××道路工程共7页第7页竣工验收证书施工组织设计审批表年月日施管表3施工图设计文件会审记录填表人：施工技术交底记录之一施管表5 ××年8 月1 日施工技术交底记录之二施管表5 ××年8 月1 日施工技术交底记录之三施管表5 ××年8 月1 日施工技术交底记录之四施管表5 ××年8 月1 日施工技术交底记录之五施管表5 ××年8 月1 日工程洽商记录之一施管表6 第××号××年11月2 日单位工程质量评定表之一质评表1 工程名称：××市××路××桥梁工程施工单位：××市政工程有限公司单位工程技术负责人：×××质检员：×××××年××月××日单位工程质量评定表之二质评表1 工程名称：××市××路道路工程施工单位：××市政工程有限公司单位工程技术负责人：×××质检员：×××××年××月××日单位工程质量评定表之三质评表1 工程名称：××市××路道路工程施工单位：××市政工程有限公司单位工程技术负责人：×××质检员：×××××年××月××日单位工程质量评定表之四质评表1 工程名称：××市××路排水工程施工单位：××市政工程有限公司单位工程技术负责人：×××质检员：×××××年××月××日单位工程质量评定表之五质评表1 工程名称：××市××路排水工程施工单位：××市政工程有限公司单位工程技术负责人：×××质检员：×××××年××月××日工程部位质量评定表之一质评表2 施工单位：××市政工程有限公司施工项目技术负责人：×××质检员：×××施工负责人：×××××年××月××日工程部位质量评定表之二质评表2 施工单位：××市政工程有限公司施工项目技术负责人：×××质检员：×××施工负责人：×××××年××月××日工程部位质量评定表之三质评表2 施工单位：××市政工程有限公司施工项目技术负责人：×××质检员：×××施工负责人：×××××年××月××日工程部位质量评定表之四质评表2 施工单位：××市政工程有限公司施工项目技术负责人：×××质检员：×××施工负责人：×××××年××月××日工程部位质量评定表之五质评表2 施工单位：××市政工程有限公司施工项目技术负责人：×××质检员：×××施工负责人：×××××年××月××日工程部位质量评定表之六质评表2 施工单位：××市政工程有限公司施工项目技术负责人：×××质检员：×××施工负责人：×××××年××月××日工序质量评定表之一质评表3 单位工程名称：××市××路部位名称：道路工序名称：北快车道土路基桩号位置：0+560-0+800施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）××年6 月15 日工序质量评定表之二质评表3 单位工程名称：××市××路部位名称：道路工序名称：北侧快车道塘渣桩号位置：0+560-0+800施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）××年7 月7 日工序质量评定表之三质评表3 单位工程名称：××市××路部位名称：道路工序名称：北快车道三渣基层桩号位置：0+480-0+800施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）××年8 月18 日工序质量评定表之四质评表3 单位工程名称：××市××路部位名称：道路工程工序名称：混凝土面层桩号位置：K0+360-K0+475施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）××年11 月1 日工序质量评定表之四B质评表3单位工程名称：××市××路部位名称：道路工程工序名称：混凝土面层桩号位置：K0+360-K0+475施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）××年11 月1 日工序质量评定表之五A 质评表3 单位工程名称：××市××路部位名称：道路工程工序名称：沥青混凝土面层桩号位置：0+085-0+360快车道施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）××年6 月30 日工序质量评定表之五B质评表3 单位工程名称：××市××路部位名称：道路工程工序名称：沥青混凝土面层桩号位置：0+085-0+360快车道施工项目技术负责人：程如新（签字） 施工员：张青（签字） 质检员：王五（签字） ×× 年 6 月 30 日工 序 质 量 评 定表 之六A质评表3单位工程名称： ××市××路 部位名称：道路工程 工序名称：平侧石 桩号位置：K0+031-K0+788。
桥梁施工资料填写范例（二）引言概述：桥梁施工资料填写是一项重要的工作，它对于施工过程的监控、质量控制以及后期维护都具有重要意义。
本文将以桥梁施工资料填写为主题，提供一个范例，包含了常见的五个大点以及相应的小点。
正文：一、工程信息填写1.填写项目名称、工程编号、施工单位等基本信息。
2.填写施工地点、桥梁类型、桥梁长度等工程具体信息。
3.填写工程起止日期、施工周期等时间相关信息。
二、施工人员信息填写1.填写工程经理、监理工程师、施工员等主要施工人员的姓名、职务等信息。
2.填写施工人员的从业资格证书号码、证书有效期等必要信息。
3.填写监理工程师的监理执业资格证书号码及有效期等相关信息。
三、施工设备信息填写1.填写施工使用的各类设备的名称、型号等基本信息。
2.填写设备的出厂编号、制造厂家、购置日期及保养记录等详细信息。
3.填写设备的使用情况、工作状况及故障处理情况等相应数据。
四、施工材料信息填写1.填写施工使用的各类材料的名称、规格、材质等基本信息。
2.填写材料的批次号、供货商名称及检验报告等详细信息。
3.填写材料的使用情况、消耗量及质量验收结果等相应数据。
五、施工质量信息填写1.填写施工过程中的质量检查记录，包括检查时间、检查内容、处理措施等。
2.填写施工验收记录，包括验收时间、验收人员、合格情况等详细信息。
3.填写施工质量事故处理记录，包括事故发生时间、处理结果等相应数据。
总结：桥梁施工资料填写是确保工程质量和施工安全的关键步骤。
本文提供了桥梁施工资料填写的范例，涵盖了工程信息、施工人员信息、施工设备信息、施工材料信息以及施工质量信息等五个大点。
希望本文能为相关人员提供参考，提升施工资料填写的规范性和完整性，以确保施工过程的可控性和质量可靠性。
市政工程施工技术文件规范填写市政工程施工技术文件相关参照执行依据一、《西安市市政基础设施工程技术文件管理办法》（2010年版）二、《建设工程文件归档整理规范》GB/T50328-2001三、现行施工技术规范：《城镇道路工程施工与质量验收规范》CJJ1—2008《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141—2008《城市桥梁工程施工与质量验收规范》CJJ2-2008其它相关使用规范等第一部分排水管道工程一、质量检验、资料填写规范依据：设计图纸《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141—2008《西安市市政基础设施工程技术文件管理办法》（2010年版）二、给排水管道工程分项、分部、单位工程划分给排水管道工程分项、分部、单位工程划分表(P172）注:1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；3 大型沉管工程:指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程,应为多年平均水位水面宽度不小于200m，或多年平均水位水面宽度不小于100～200m之间，且相应水深不小于5m；4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202等相关规定执行；6 桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；7 工作井的地基与基础、维护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202、《混凝土结构工程施工质量验收规范》GB50204、《地下防水工程质量验收规范》GB50208 、《给水排水构筑物工程施工及验收规范》GB50141等相关规定执行。

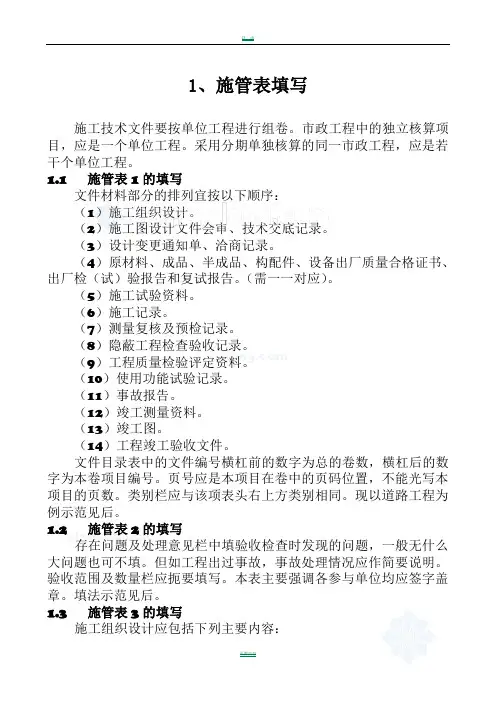

1、施管表填写施工技术文件要按单位工程进行组卷。
市政工程中的独立核算项目，应是一个单位工程。
采用分期单独核算的同一市政工程，应是若干个单位工程。
1.1 施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。
（2）施工图设计文件会审、技术交底记录。
（3）设计变更通知单、洽商记录。
（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。
（需一一对应）。
（5）施工试验资料。
（6）施工记录。
（7）测量复核及预检记录。
（8）隐蔽工程检查验收记录。
（9）工程质量检验评定资料。
（10）使用功能试验记录。
（11）事故报告。
（12）竣工测量资料。
（13）竣工图。
（14）工程竣工验收文件。
文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。
页号应是本项目在卷中的页码位置，不能光写本项目的页数。
类别栏应与该项表头右上方类别相同。
现以道路工程为例示范见后。
1.2 施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。
但如工程出过事故，事故处理情况应作简要说明。
验收范围及数量栏应扼要填写。
本表主要强调各参与单位均应签字盖章。
填法示范见后。
1.3 施管表3的填写施工组织设计应包括下列主要内容：（1）工程概况：工程规模、工程特点、工期要求、参建单位等。
（2）施工平面布置图。
（3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。
组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。
（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。
（5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。
（6）安全措施。
（7）文明施工措施。
（8）环保措施。
（9）节能、降耗措施。
（10）模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计。

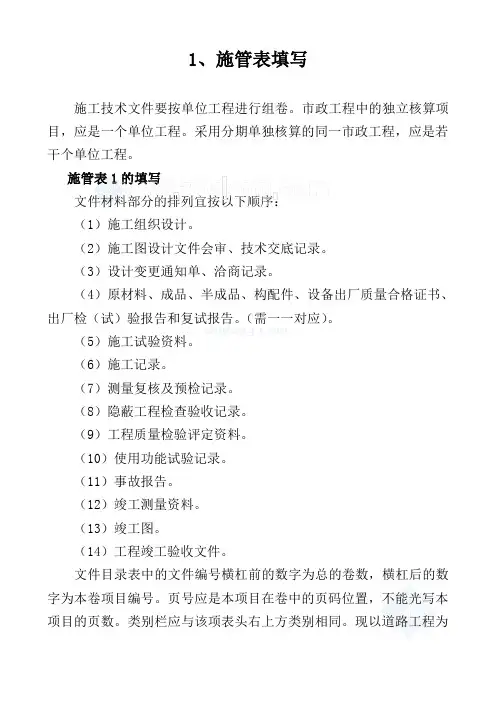

1、施管表填写施工技术文件要按单位工程进行组卷。
市政工程中的独立核算项目，应是一个单位工程。
采用分期单独核算的同一市政工程，应是若干个单位工程。
施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。
（2）施工图设计文件会审、技术交底记录。
（3）设计变更通知单、洽商记录。
（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。
（需一一对应）。
（5）施工试验资料。
（6）施工记录。
（7）测量复核及预检记录。
（8）隐蔽工程检查验收记录。
（9）工程质量检验评定资料。
（10）使用功能试验记录。
（11）事故报告。
（12）竣工测量资料。
（13）竣工图。
（14）工程竣工验收文件。
文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。
页号应是本项目在卷中的页码位置，不能光写本项目的页数。
类别栏应与该项表头右上方类别相同。
现以道路工程为例示范见后。
施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。
但如工程出过事故，事故处理情况应作简要说明。
验收范围及数量栏应扼要填写。
本表主要强调各参与单位均应签字盖章。
填法示范见后。
施管表3的填写施工组织设计应包括下列主要内容：（1）工程概况：工程规模、工程特点、工期要求、参建单位等。
（2）施工平面布置图。
（3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。
组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。
（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。
（5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。
（6）安全措施。
（7）文明施工措施。
（8）环保措施。
（9）节能、降耗措施。
（10）模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计。
1、施管表填写施工技术文件要按单位工程进行组卷。
市政工程中的独立核算项目，应是一个单位工程。
采用分期单独核算的同一市政工程，应是若干个单位工程。
1.1 施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。
（2）施工图设计文件会审、技术交底记录。
（3）设计变更通知单、洽商记录。
（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。
（需一一对应）。
（5）施工试验资料。
（6）施工记录。
（7）测量复核及预检记录。
（8）隐蔽工程检查验收记录。
（9）工程质量检验评定资料。
（10）使用功能试验记录。
（11）事故报告。
（12）竣工测量资料。
（13）竣工图。
（14）工程竣工验收文件。
文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。
页号应是本项目在卷中的页码位置，不能光写本项目的页数。
类别栏应与该项表头右上方类别相同。
现以道路工程为例示范见后。
1.2 施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。
但如工程出过事故，事故处理情况应作简要说明。
验收范围及数量栏应扼要填写。
本表主要强调各参与单位均应签字盖章。
填法示范见后。
1.3 施管表3的填写施工组织设计应包括下列主要内容：（1）工程概况：工程规模、工程特点、工期要求、参建单位等。
（2）施工平面布置图。
（3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。
组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。
（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。
（5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。
（6）安全措施。
（7）文明施工措施。
（8）环保措施。
（9）节能、降耗措施。
（10）模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计。
整套市政工程资料填写范例1、施管表填写施工技术文件要按单位工程进行组卷。
市政工程中的独立核算项目，应是一个单位工程。
采用分期单独核算的同一市政工程，应是若干个单位工程。
1.1 施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。
（2）施工图设计文件会审、技术交底记录。
（3）设计变更通知单、洽商记录。
（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。
（需一一对应）。
（5）施工试验资料。
（6）施工记录。
（7）测量复核及预检记录。
（8）隐蔽工程检查验收记录。
（9）工程质量检验评定资料。
（10）使用功能试验记录。
（11）事故报告。
（12）竣工测量资料。
（13）竣工图。
（14）工程竣工验收文件。
文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。
页号应是本项目在卷中的页码位置，不能光写本项目的页数。
类别栏应与该项表头右上方类别相同。
现以道路工程为例示范见后。
1.2 施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。
但如工程出过事故，事故处理情况应作简要说明。
验收范围及数量栏应扼要填写。
本表主要强调各参与单位均应签字盖章。
填法示范见后。
1.3 施管表3的填写施工组织设计应包括下列主要内容：（1）工程概况：工程规模、工程特点、工期要求、参建单位等。
（2）施工平面布置图。
（3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。
组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。
（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。
（5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。
（6）安全措施。
（7）文明施工措施。
（8）环保措施。
（9）节能、降耗措施。
一整套市政工程资料填写范例地市政工程资料填写范例本文为您展示一整套市政工程资料的填写范例，以便于参与市政工程的相关人员能够更加准确地填写资料，保证工程的顺利进行。
下面将分别从施工单位基本信息、资料填写要求和示例进行详细阐述。
一、施工单位基本信息（1）单位名称：XXX施工公司（2）法定代表人：XXX（3）注册资本：XXX万元（4）办公地址：XXX市XXX区XXX街道XXX号（5）联系电话：XXX-XXXXXXXX（6）电子邮箱：***********二、资料填写要求（1）项目名称及编号：在填写市政工程资料时，必须准确填写项目名称和编号，确保信息的准确性。
（2）施工单位信息：包括单位名称、法定代表人、注册资本、办公地址和联系电话等，务必核对和填写准确。
（3）工程概况：对工程的概况进行详细描述，包括建设目的、规模、施工范围等，以便于对工程进行全面了解。
（4）工期计划：根据工程的实际情况，制定详细的工期计划，包括施工开始时间、施工阶段划分和预计完成时间等。
（5）人员配置：根据工程需要，合理配置施工人员和专业技术人员，确保工程施工过程中的顺利进行。
（6）材料采购计划：对工程所需的材料进行明确的采购计划，包括材料名称、规格、数量和采购时间等，确保材料供应的及时性。
（7）质量控制方案：制定详细的质量控制方案，包括质量检测方法、质量验收标准和质量检测机构等，确保工程质量的可控性。
（8）安全措施：制定详细的安全措施，包括施工期间的安全防护措施和应急预案，确保工程施工过程中的安全可靠。
（9）成本预算：根据工程的实际情况，制定详细的成本预算，包括人力费用、材料费用和设备费用等，确保工程成本的控制。
（10）数据报表和图纸：准确填写各种数据报表和图纸，包括质量检测报告、施工进度报表和设计图纸等，确保工程信息的准确传递。
三、示例以某市A街道某市政工程为例，展示市政工程资料的填写范例：项目名称：A街道市政工程项目编号：XXX-XXXXX施工单位信息：单位名称：XXX施工公司法定代表人：XXX注册资本：XXX万元办公地址：XXX市XXX区XXX街道XXX号联系电话：XXX-XXXXXXXX电子邮箱：***********工程概况：本工程旨在改善A街道的市政基础设施，包括道路整修、排水设施安装和路灯建设等。
1、施管表填写施工技术文件要按单位工程进行组卷。
市政工程中的独立核算项目，应是一个单位工程。
采用分期单独核算的同一市政工程，应是若干个单位工程。
1.1 施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。
（2）施工图设计文件会审、技术交底记录。
（3）设计变更通知单、洽商记录。
（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。
（需一一对应）。
（5）施工试验资料。
（6）施工记录。
（7）测量复核及预检记录。
（8）隐蔽工程检查验收记录。
（9）工程质量检验评定资料。
（10）使用功能试验记录。
（11）事故报告。
（12）竣工测量资料。
（13）竣工图。
（14）工程竣工验收文件。
文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。
页号应是本项目在卷中的页码位置，不能光写本项目的页数。
类别栏应与该项表头右上方类别相同。
现以道路工程为例示范见后。
1.2 施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。
但如工程出过事故，事故处理情况应作简要说明。
验收范围及数量栏应扼要填写。
本表主要强调各参与单位均应签字盖章。
填法示范见后。
1.3 施管表3的填写施工组织设计应包括下列主要内容：（1）工程概况：工程规模、工程特点、工期要求、参建单位等。
（2）施工平面布置图。
（3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。
组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。
（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。
（5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。
（6）安全措施。
（7）文明施工措施。
（8）环保措施。
（9）节能、降耗措施。
（10）模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计。

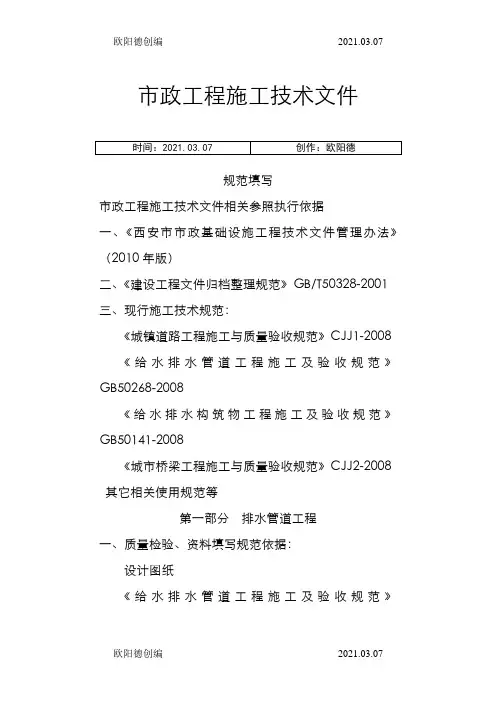

市政工程施工技术文件欧阳歌谷（2021.02.01）规范填写市政工程施工技术文件相关参照执行依据一、《西安市市政基础设施工程技术文件管理办法》（2010年版）二、《建设工程文件归档整理规范》GB/T50328-2001三、现行施工技术规范：《城镇道路工程施工与质量验收规范》CJJ1-2008《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《城市桥梁工程施工与质量验收规范》CJJ2-2008其它相关使用规范等第一部分排水管道工程一、质量检验、资料填写规范依据：设计图纸《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《西安市市政基础设施工程技术文件管理办法》（2010年版）二、给排水管道工程分项、分部、单位工程划分给排水管道工程分项、分部、单位工程划分表（P172）注：1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水位水面宽度不小于200m，或多年平均水位水面宽度不小于100～200m之间，且相应水深不小于5m；4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202等相关规定执行；6 桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；7 工作井的地基与基础、维护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202、《混凝土结构工程施工质量验收规范》GB50204、《地下防水工程质量验收规范》GB50208 、《给水排水构筑物工程施工及验收规范》GB50141等相关规定执行。
1、施管表填写施工技术文件要按单位工程进行组卷。
市政工程中的独立核算项目，应是一个单位工程。
采用分期单独核算的同一市政工程，应是若干个单位工程。
1.1 施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。
（2）施工图设计文件会审、技术交底记录。
（3）设计变更通知单、洽商记录。
（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。
（需一一对应）。
（5）施工试验资料。
（6）施工记录。
（7）测量复核及预检记录。
（8）隐蔽工程检查验收记录。
（9）工程质量检验评定资料。
（10）使用功能试验记录。
（11）事故报告。
（12）竣工测量资料。
（13）竣工图。
（14）工程竣工验收文件。
文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。
页号应是本项目在卷中的页码位置，不能光写本项目的页数。
类别栏应与该项表头右上方类别相同。
现以道路工程为例示范见后。
1.2 施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。
但如工程出过事故，事故处理情况应作简要说明。
验收范围及数量栏应扼要填写。
本表主要强调各参与单位均应签字盖章。
填法示范见后。
1.3 施管表3的填写施工组织设计应包括下列主要内容：（1）工程概况：工程规模、工程特点、工期要求、参建单位等。
（2）施工平面布置图。
（3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。
组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。
（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。
（5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。
（6）安全措施。
（7）文明施工措施。
（8）环保措施。
（9）节能、降耗措施。
（10）模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计。
市政工程施工技术文件规范填写市政工程施工技术文件相关参照执行依据一、《西安市市政基础设施工程技术文件管理办法》(2010年版)二、《建设工程文件归档整理规范》GB/T50328-2001三、现行施工技术规范：《城镇道路工程施工与质量验收规范》CJJ1-2008《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《城市桥梁工程施工与质量验收规范》CJJ2-2008其它相关使用规范等第一部分排水管道工程一、质量检验、资料填写规范依据：设计图纸《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《西安市市政基础设施工程技术文件管理办法》(2010年版) 二、给排水管道工程分项、分部、单位工程划分给排水管道工程分项、分部、单位工程划分表(P172)注：1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程,可设独立的单位工程;2 大型顶管工程：指管道一次顶进长度大于300米的管道工程;3 大型沉管工程：指预制钢筋混凝土管沉管工程;对于成品管组对拼装的沉管工程,应为多年平均水位水面宽度不小于200米,或多年平均水位水面宽度不小于100～200米之间,且相应水深不小于5米;4 大型桥管工程：总跨长度不小于300米或主跨长度不小于100米;5 土方工程中涉及地基处理、基坑支护等,可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202等相关规定执行;6 桥管的地基与基础、下部结构工程,可按桥梁工程规范的有关规定执行;7 工作井的地基与基础、维护结构工程,可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202、《混凝土结构工程施工质量验收规范》GB50204、《地下防水工程质量验收规范》GB50208 、《给水排水构筑物工程施工及验收规范》GB50141等相关规定执行.三、验收批的质量检验、资料填写沟槽开挖⏹管道基础(垫层、平基、管座)⏹管道铺设⏹管道接口连接⏹闭水试验⏹沟槽回填⏹井室⏹顶管工作井⏹顶管管道(一)沟槽开挖A4W16～W18沟槽开挖报验申请表工程名称：西安市北站周边基础设施建设—尚新路(尚宏路～尚华路)B标段编号：本表一式三份,建设、监理、承包单位各一份. 陕西省建设厅监制陕西省建设监理协会承印检验批质量验收记录质验表1隐蔽验收检查记录质检表4地基与基槽验收记录施管表18高程测量复核记录施记表4第1页共1页土壤压实度(灌砂法)试验记录负责人：审核：计算：试验：注意问题：1、质量验收标准：《规范》P23页4.6.1条2、资料必须反映相关检验批主要工程数量.(在验收批批名称、部位一栏体现)3、沟槽开挖宽度的计算：(规范P14页4.3.2条)沟槽底部的开挖宽度,应符合设计要求;设计无要求时,可按下式计算确定：B = D0 + 2( b1 +b2 +b3 )B ——管道沟槽底部的开挖宽度(米米);D0——管外径(米米);b1——管道一侧的工作面宽度(米米),可按表4.3.2选取;b2——有支撑要求时,管道一侧的支撑厚度,可取150～200米米;b3——现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度(米米).表4.3.2管道一侧的工作面宽度注：1槽底需设排水沟时,b1应适当增加;2管道有现场施工的外防水层时,b1宜取800米米;3采用机械回填管道侧面时,b1需满足机械作业的宽度要求.尚新路W16—W18井段D800米米Ⅲ钢筋混凝土承插口管、橡胶圈接口、180°混凝土基础,标准图集为04S516/19,如下：计算 B = D0 + 2( b1+b2 +b3 )=(800+80×2)+ 2( 400 +150 +5 )= 2070 米米9604、地基承载力：作为主控项目地基承载力必须进行检测,符合设计要求5、《规范》4.6.1沟槽开挖与地基处理质量验收标准中主控项目3：进行地基处理时,压实度、厚度满足设计要求;检查方法：按设计或规定要求进行检查,检查检测记录、试验报告.《规范》P18页4.4地基处理4.4.1 管道地基应符合设计要求,管道天然地基的强度不能满足设计要求时应按设计要求加固.4.4.2 槽底局部超挖或发生扰动时,处理应符合下列规定：1 超挖深度不超过150米米时,可用挖槽原土回填夯实,其压实度不应低于原地基土的密实度 ;2 槽底地基土壤含水量较大 ,不适于压实时,应采取换填等有措施.4.4.3 排水不良造成地基土扰动时,可按以下方法处理：1 扰动深度在100米米以内,宜填天然级配砂石或砂砾处理;2 扰动深度在300米米以内,但下部坚硬时,宜填卵石或块石,再用砾石填充空隙并找平表面.4.4.4 设计要求换填时,应按要求清槽,并经检查合格;回填材料应符合设计要求或有关规定.4.4.5 灰土地基、砂石地基和粉煤灰地基施工前必须按本规范第4.4.1条规定验槽并处理.4.4.6 采用其他方法进行管道地基处理时,应满足国家有关规范规定和设计要求.6、槽底高程控制：为了保证垫层、平基质量验收合格,槽底高程控制应尽量控制负值,以保证下工序在高程符合的条件下,其厚度也符合设计要求.7、沟槽边坡：根据工程实际具体确定,要符合设计及审批过的施工方案的规定.8、地基与基槽验收记录：此表要按照实际情况进行填写,结论要说明现场实际与勘查报告的符合性,两者一致,填写此表.如土质、地下水等情况与勘查报告不相符,进行相应地基处理时,应由设计、勘查部门提出处理意见,并绘制处理的部位、尺寸、标高等示意图,施工单位应填写责任单位地基与基槽验收记录(施管表19),处理后,按有关规范和设计的要求,重新组织验收.注意：一个工程必须填写有至少一份《责任单位地基与基槽验收记录》,一般在首次验槽时填写.9、土壤压实度 (灌砂法)试验记录《公路路基路面现场测试规程》JTG E60-2008中挖坑灌砂法测定压实度试验方法中对于含水量检测规定如下：从挖出的全部材料中取有代表性的样品,放在铝盒或洁净的搪瓷盘中,测定其含水率.样品数量如下：用小型灌砂筒测定时,对于细粒土,不少于100g;对于各种中粒土,不少于500g.用大型灌砂筒测定时,对于细粒土,不少于200g;对于各种中粒土,不少于1000g;对于粗粒土或水泥、石灰、粉煤灰等无机结合料稳定材料,宜将取出的全部材料烘干,且不少于2000g.因此,灌砂法试验时,对于含水量检测时,试验的数量要按要求称取并试验.(二)管道基础(垫层)A4W16～W18管道基础(垫层) 报验申请表工程名称：西安市北站周边基础设施建设—尚新路(尚宏路～尚华路)B标段编号：本表一式三份,建设、监理、承包单位各一份. 陕西省建设厅监制陕西省建设监理协会承印检验批质量验收记录质验表1编号：隐蔽验收检查记录质检表4高程测量复核记录施记表4注意问题：1、质量验收标准：《规范》P54页5.10.1条2、垫层宽度：要符合设计图纸要求.尚新路设计图纸明确指出管道基础下加设100米米厚C10砼垫层,宽度为管基两侧各外放150米米.因此垫层宽度为1280+150×2=1.58米,中线每侧宽度 1580/2=790米米.3、混凝土基础的强度：应符合设计要求.检验数量：混凝土验收批与试块留置按照现行国家标准《给水排水构筑物工程施工及验收规范》GB50141-2008第6.2.8条第2款执行.检查方法：混凝土基础的混凝土强度验收应符合现行国家标准《混凝土强度检验评定标准》GBJ 107的有关规定.注意：《混凝土强度检验评定标准》GB/T 50107-2010已颁布,自1日起实施,原《混凝土强度检验评定标准》GBJ 107同时作废.在进行试验表31《混凝土试块强度统计评定记录》时要予以调整.《给水排水构筑物工程施工及验收规范》GB50141-2008第6.2.8条第2款：2 混凝土抗压强度试块的留置应符合下列规定：1）标准试块：每构筑物的同一配合比的混凝土,每工作班、每拌制100米3混凝土为一个验收批,应留置一组,每组三块;当同一部位、同一配合比的混凝土一次连续浇筑超过1000米3时,每拌制200米3混凝土为一个验收批,应留置一组,每组三块;2）与结构同条件养护的试块：根据施工方案要求,按拆模、施加预应力和施工期间临时荷载等需要的数量留置;《混凝土强度检验评定标准》GB/T 50107-2010的有关规定：当样本容量不少于10组时,采用统计方法：(试块组≥10时)：米fcu≥fcu,k+λ1·Sfcu;fcu,米in≥λ2·fcu,k式中：Sfcu ——同一检验批混凝土立方体抗压抗压强度的标准差(N/米米2),精确到0.01(N/米米2);当检验批混凝土强度标准差Sfcu计算值小于2.5N/米米2时,应取2.5N/米米2;λ1λ2——合格评定系数,按下表取用：当用于评定的样本容量小于10组时,应采用非统计方法：(试块组＜10时)：米fcu≥λ3·fcu,k;fcu,米in≥λ4·fcu,k式中：λ3λ4——合格评定系数,按下表取用：4、注意高程与厚度及与下一工序要求的符合性.管道基础(平基)A4W44～W46管道基础(平基) 报验申请表～本表一式三份,建设、监理、承包单位各一份. 陕西省建设厅监制陕西省建设监理协会承印检验批质量验收记录质验表1编号：隐蔽验收检查记录质检表4施记表4第 1 页共 1 页复核结论高程偏差在允许偏差范围内,测量符合设计要求.监理工程师(签名)年月日施工项目技术负责人：记录人：注意问题：1、质量验收标准：《规范》P54页5.10.1条2、平基宽度、厚度：根据采用标准图进行计算、确认.如下图：D1200米米钢筋混凝土管平基宽=B=1.92米;高度为C1=240米米.4、混凝土基础的强度：应符合设计要求.(同垫层)5、注意高程与厚度及与下一工序要求的符合性.管道铺设A4W16～W18管道铺设报验申请表～陕西省建设监理协会承印检验批质量验收记录质验表1编号：隐蔽验收检查记录质检表4施记表4施记表4注意问题：1、质量验收标准：《规范》P65页5.10.9条.范例列举为钢筋混凝土管道,工程实践中应根据实际管材情况对检查项目进行控制,主控项目应增加3 柔性管道的管壁不得出现纵向隆起、环向扁平和其他变形情况.2、管道铺设严禁出现倒坡.此条为主控项目,必须符合要求.同时注意高程测量复核记录表中管内底高程实测结果不能出现倒坡现象.3、水平轴线、管底高程的检查数量为每节管1点.4、工程技术资料是施工过程的真实反映,针对检查项目,有则写,没有就不要写.如：钢筋混凝土管道铺设中出现管道内外防腐层完整,无破损现象等低级错误.5、一般项目5 管道内应光洁平整,无杂物、油污;管道无明显渗水和水珠现象.检查方法：观察,渗漏水程度检查按本规范附录F第F.0.3条执行.附录F 混凝土结构无压管道渗水量测与评定方法F.0.3 渗漏水程度描述使用的术语、定义和标识符号,可按表F.0.3采用.F.0.3 渗漏水程度描述使用的术语、定义和标识符号管道接口连接A4W16～W18管道接口连接报验申请表工程名称：西安市北站周边基础设施建设—尚新路(尚宏路～尚华路)B标段编号：本表一式三份,建设、监理、承包单位各一份. 陕西省建设厅监制陕西省建设监理协会承印检验批质量验收记录质验表1编号：隐蔽验收检查记录质检表4注意问题：1、范表中为钢筋混凝土管,因此质量验收标准执行《规范》P63页5.10.7条;当采用化学建材管接口连接时应执行《规范》P64页5.10.8条(1)《规范》P63页：5.10.7 钢筋混凝土管、预(自)应力混凝土管、预应力钢筒混凝土管接口连接应符合下列规定：主控项目1 管及管件、橡胶圈的产品质量应符合本规范第5.6.1、5.6.2、5.6.5和5.7.1条的规定;检查方法：检查产品质量保证资料;检查成品管进场验收记录.《规范》5.6.1、5.6.2、5.6.5、5.7.1条款内容：5.6.1 管节的规格、性能、外观质量及尺寸公差应符合国家有关标准的规定.5.6.2 管节安装前应进行外观检查,发现裂缝、保护层脱落、空鼓、接口掉角等缺陷,应修补并经鉴定合格后方可使用.5.6.5 柔性接口形式应符合设计要求,橡胶圈应符合下列规定：1 材质应符合相关规范的规定;2 应由管材厂配套供应;3 外观应光滑平整,不得有裂缝、破损、气孔、重皮等缺陷;4 每个橡胶圈的接头不得超过2个.5.7.1 管节及管件的规格、性能应符合国家有关标准的规定和设计要求、进入施工现场时其外观质量应符合下列规定：1 内壁混凝土表面平整光洁;承插口钢环工作面光洁干净;内衬式管(简称衬筒管)内表面不应出现浮渣、露石和严重的浮浆;埋置式管(简称埋筒管)内表面不应出现气泡、孔洞、凹坑以及蜂窝、麻面等不密实的现象;2 管内表面出现的环向裂缝或者螺旋状裂缝宽度不应大于0.5米米(浮浆裂缝除外);距离管的插口端300米米范围内出现的环向裂缝宽度不应大于1.5米米;管内表面不得出现长度大于150米米的纵向可见裂缝;3 管端面混凝土不应有缺料、掉角、孔洞等缺陷.端面应齐平、光滑、并与轴线垂直.端面垂直度应符合表5.7.1的规定;表5.7.1 管端面垂直度4外保护层不得出现空鼓、裂缝及剥落;5橡胶圈应符合本规范第5.6.5条规定.2 柔性接口的橡胶圈位置正确,无扭曲、外露现象;承口插口无破损、开裂;双道橡胶圈的单口水压试验合格;检查方法：观察,用探尺检查;检查单口水压试验记录.3 刚性接口的强度符合设计要求,不得有开裂、空鼓、脱落现象;检查方法：观察;检查水泥砂浆、混凝土试块的抗压强度试验报告.一般项目4 柔性接口的安装位置正确,其纵向间隙应符合本规范第5.6.9、5.7.2条的相关规定;检查方法：逐个检查,用钢尺测量;检查施工记录.《规范》5.6.9、5.7.2条款内容：5.6.9 钢筋混凝土管沿直线安装时,管口间的纵向间隙应符合设计及产品标准要求,无明确要求时应符合表5.6.9-1的规定;预(自)应力混凝土管沿曲线安装时,管口间的纵向间隙最小处不得小于5米米,接口转角应符合表5.6.9-2的规定.表5.6.9-1 钢筋混凝土管管口间的纵向间隙表5.6.9-2 预(自)应力混凝土管沿曲线安装接口的允许转角5.7.2 承插式橡胶圈柔性接口施工时应符合下列规定：1 清理管道承口内侧、插口外部凹槽等连接部位和橡胶圈;2 将橡胶圈套入插口上的凹槽内,保证橡胶圈在凹槽内受力均匀、没有扭曲翻转现象;3 用配套的润滑剂涂擦在承口内侧和橡胶圈上,检查涂覆是否完好;4 在插口上按要求做好安装标记,以便检查插入是否到位;5 接口安装时,将插口一次插入承口内,达到安装标记为止;6 安装时接头和管端应保持清洁;7 安装就位,放松紧管器具后进行下列检查;1)复核管节的高程和中心线;2)用特定钢尺插入承插口之间检查橡胶圈各部的环向位置,确认橡胶圈在同一深度;3)接口处承口周围不应被胀裂;4)橡胶圈应无脱槽、挤出等现象;5)沿直线安装时,插口端面与承口底部的轴向间隙应大于5米米,且不大于表5.7.2规定的数值.表5.7.2 管口间的最大轴向间隙5 刚性接口的宽度、厚度符合设计要求;其相邻管接口错口允许偏差：D i小于700米米时,应在施工中自检;D i大于700米米,小于或等于1000米米时,应不大于3米米;D i大于1000米米时,应不大于5米米;检查方法：两井之间取3点,用钢尺、塞尺量测;检查施工记录.6 管道沿曲线安装时,接口转角应符合本规范第5.6.9、5.7.5条的相关规定;检查方法：用直尺量测曲线段接口.《规范》5.6.9(见上条)、5.7.5条款内容：5.7.5 管道需曲线铺设时,接口的最大允许偏转角度应符合设计要求,设计无要求时应不大于表5.7.5规定的数值.表5.7.5 预应力钢筒混凝土管沿曲线安装接口的最大允许偏转角7 管道接口的填缝应符合设计要求,密实、光洁、平整;检查方法：观察,检查填缝材料质量保证资料、配合比记录.(2)《规范》P64页：5.10.8化学建材管接口连接应符合下列规定：主控项目1 管节及管件、橡胶圈等的产品质量应符合本规范第5.8.1、5.9.1条的规定;检查方法：检查产品质量保证资料;检查成品管进场验收记录.《规范》5.8.1、5.9.1条款内容：玻璃钢管5.8.1 管节及管件的规格、性能应符合国家有关标准的规定和设计要求,进入施工现场时其外观质量应符合下列规定：1 内、外径偏差、承口深度(安装标记环)、有效长度、管壁厚度、管端面垂直度等应符合产品标准规定;2 内、外表面应光滑平整,无划痕、分层、针孔、杂质、破碎等现象;3 管端面应平齐、无毛刺等缺陷;4 橡胶圈应符合本规范第5.6.5条规定.硬聚氯乙烯管、聚乙烯管及其复合管5.9.1 管节及管件的规格、性能应符合国家有关标准的规定和设计要求,进入施工现场时其外观质量应符合下列规定：1 不得有影像结构安全、使用功能及接口连接的质量缺陷;2 内、外壁光滑、平整,无气泡、无裂纹、无脱皮和严重的冷斑及明显的痕纹、凹陷;3 管节不得有异向弯曲,端口应平整;4 橡胶圈应符合本规范第5.6.5条的规定.2 承插、套筒式连接时,承口、插口部位及套筒连接紧密,无破损、变形、开裂等现象;插入后胶圈应位置正确,无扭曲等现象;双道橡胶圈的单口水压试验合格;检查方法：逐个接口检查;检查施工方案及施工记录,单口水压试验记录;用钢尺、探尺量测.3 聚乙烯管、聚丙烯管接口熔焊连接应符合下列规定：1)焊缝应完整,无缺损和变形现象;焊缝连接应紧密,无气孔、鼓泡和裂缝;电熔连接的电阻丝不裸露;2)熔焊焊缝焊接力学性能不低于母材;3)热熔对接连接后应形成凸缘,且凸缘形状大小均匀一致,无气孔、鼓泡和裂缝;接头处有沿管节圆周平滑对称的外翻边,外翻边最低处的深度不低于管节外表面;管壁内翻边应铲平;对接错边量不大于管材壁厚的10%,且不大于3米米.检查方法：观察;检查熔焊连接工艺试验报告和焊接作业指导书,检查熔焊连接施工记录、熔焊外观质量检验记录、焊接力学性能检测报告.检查数量：外观质量全数检查;熔焊焊缝焊接力学性能试验每200个接头不少于1组;现场进行破坏性检验或翻边切除检验(可任选一种)时,现场破坏性检验每50个接头不少于1个,现场内翻边切除检验每50个接头不少于3个;单位工程中接头数量不足50个时,仅做熔焊焊缝焊接力学性能试验,可不做现场检验.4 卡箍连接、法兰连接、钢塑过渡接头连接时,应连接件齐全、位置正确、安装牢固,连接部位无扭曲、变形;检查方法：逐个检查一般项目5 承插、套筒式接口的插入深度应符合要求,相邻管口的纵向间隙应不小于10米米;检查方法：逐口检查,用钢尺量测;检查施工记录.6 承插式管道沿曲线安装时的接口转角,玻璃钢管的不应大于本规范第5.8.3条的规定;聚乙烯管、聚丙烯管的接口转角应不大于1.5°;硬聚氯乙烯管的接口转角应不大于1.0°检查方法：用直尺量测曲线段接口;检查施工记录.《规范》5.8.3条款内容：5.8.3 沿曲线安装的接口允许转角7 熔焊连接设备的控制参数满足焊接工艺要求;设备与待连接管的接触面无污物,设备及组合件组装正确、牢固、吻合;焊后冷却期间接口未受外力影像;检查方法：观察,检查专用熔焊设备质量合格证明书、校验报告,检查熔焊记录.8 卡箍连接、法兰连接、钢塑过渡连接件的钢制部分以及钢制螺栓、螺母、垫圈的防腐要求应符合设计要求;检查方法：逐个检查;检查产品质量合格证明书、检验报告.闭水试验A4W14～W15闭水试验报验申请表～陕西省建设监理协会承印无压管道闭水试验记录试验表56注：监督机构、管理单位可作为邀请单位参加.测量人：X X X 记录日期：2010年 8 月 18 日注意问题：1、闭水试验执行《规范》P166页9.3 无压管道的闭水试验.2、试验管段应按井距分隔,抽样选取,带井试验.管道内径大于700米米时,可按管道井段数量抽样选取1/3进行试验;试验不合格时,抽样井段数量在原抽样基础上加倍进行试验.3、无压管道闭水试验时,试验管段应符合下列规定：1 管道及检查井外观质量已验收合格;2 管道未回填土且沟槽内无积水;3 全部预留孔应封堵,不得渗水;4 管道两端堵板承载力经核算应大于水压力的合力;除预留进出水管外,应封堵坚固,不得渗水;5 顶管施工,其注浆孔封堵且管口按设计要求处理完毕,地下水位于管底以下.4、闭水试验应符合下列程序：1 试验管段灌满水后浸泡时间不应少于24h;2 试验水头应以试验段上游管顶内壁加2米计;3 试验水头达规定水头时开始计时,观测管道的渗水量,直至观测结束时,应不断地向试验管段内补水,保持试验水头恒定.渗水量的观测时间不得小于30米in;5、管道闭水试验时,应进行外观检查,不得有漏水现象,且符合下列规定时,管道闭水试验为合格：1 实测渗水量小于或等于《规范》P167页表9.3.5规定的允许渗水量;2 管道内径大于表9.3.5规定时,实测渗水量应小于或等于按下式计算的允许渗水量;q ﹦ 12.5 √D i3 异型截面管道的允许渗水量可按周长折算为圆形管道计;4 化学建材管道的实测渗水量应小于或等于按下式计算的允许渗水量.q ﹦ 0.0046D i式中：q ——允许渗水量(米3/24h·千米)D i ——管道内径(米米)6、不开槽施工的内径大于或等于1500米米钢筋混凝土管道,设计无要求且地下水位高于管道顶部时,可采用内渗法测渗水量;渗漏水量测方法按《规范》附录F的规定进行,符合下列规定时,则管道抗渗性能满足要求,不必再进行闭水试验：1 管壁不得有线流、滴漏现象;2 对有水珠、渗水部位应进行抗渗处理;3 管道内渗水量允许值q ≤2[L/(米2•d)]7、相关计算：1 实测渗水量：q ﹦ W/T•L式中：q ——实测渗水量[L/(米in•米)];W ——补水量(L);T ——实测渗水观测时间(米in);L ——试验管段的长度 (米).2 折合平均渗水量：(米3/24h·)1) W÷1000×48÷L1式中：W ——补水量(L);——试验段长度 (千米);L12) q÷1000×60×24×1000式中：q ——实测渗水量[L/(米in•米)]管道基础(管座)A4W16～W18管道基础(管座) 报验申请表工程名称：西安市北站周边基础设施建设—尚新路(尚宏路～尚华路)B标段编号：本表一式三份,建设、监理、承包单位各一份. 陕西省建设厅监制陕西省建设监理协会承印检验批质量验收记录质验表1隐蔽验收检查记录质检表4验收检查结果主控项目：1、混凝土基础的强度符合设计要求.一般项目：2、混凝土基础外光内实,无严重缺陷3、管道基础(管座)允许偏差：肩宽：应检16点,合格15点,合格率93.7%肩高：应检16点,合格15点,合格率93.7%平均合格率：93.7%经检验符合《给水排水管道工程施工及验收规范》GB50268-2008中第5.10.1条和设计图纸的有关规定,主控项目质量验收合格,一般项目中实测项目平均合格率93.7%,检验批质量验收合格.参加隐蔽验收检查人员项目经理施工项目技术负责人施工员质检员测量员(签名)X X X (签名)X X X(签名)X X X(签名)X X X(签名)X X X项目监理工程师意见(签名)年月日建设项目代表意见(签名)年月日注意问题：1、质量验收标准：《规范》P54页5.10.1条2、混凝土基础强度检验评定同垫层、平基.3、管座肩宽、肩高的计算：肩宽＝α＝160米米; 肩高＝C1＋C2＝640米米;。
