板卡级维修(主机组成及配件功能)

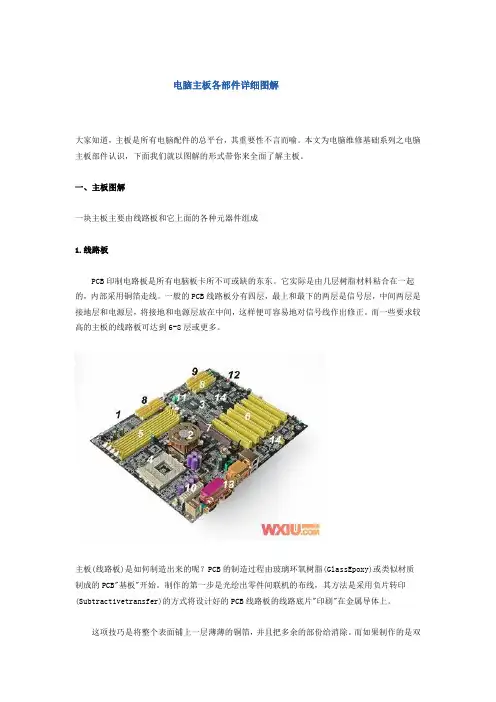

电脑主板各部件详细图解大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。

本文为电脑维修基础系列之电脑主板部件认识，下面我们就以图解的形式带你来全面了解主板。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB"基板"开始。

制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片"印刷"在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。

而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂"压合"起来就行了。

接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。

在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

主板芯片维修技术资料主板芯片级维修技术资料一主板各芯片的功能及名词解释主板芯片组〔chipset〕(pciset) ：分为南桥和北桥南桥〔主外〕：即系统I/O芯片〔SI/O〕：主要管理中低速外部设备；集成了中断控制器、DMA控制器。

功能如下：PCI、ISA与IDE之间的通道。

PS/2鼠标控制。

〔间接属南桥管理，直接属I/O管理〕KB控制〔keyboard〕。

(键盘)USB控制。

〔通用串行总线〕SYSTEM CLOCK系统时钟控制。

I/O芯片控制。

ISA总线。

IRQ控制。

〔中断请求〕DMA控制。

〔直接存取〕RTC控制。

IDE的控制。

南桥的连接：ISA—PCICPU—外设之间的桥梁内存—外存北桥〔主内〕：系统控制芯片，主要负责CPU与内存、CPU与AGP之间的通信。

掌控项目多为高速设备，如：CPU、Host Bus。

后期北桥集成了内存控制器、Cache高速控制器；功能如下：CPU与内存之间的交流。

Cache控制。

AGP控制〔图形加速端口〕PCI总线的控制。

CPU与外设之间的交流。

支持内存的种类及最大容量的控制。

〔标示出主板的档次〕内存控制器：决定是否读内存〔高档板集成于北桥〕。

586FX 82438FXVX 82438VXCache：高速缓冲存储器。

〔1〕、high—speed高速〔2〕、容量小主要用于CPU与内存北桥之间加速〔坏时死机，把高速缓冲关掉〕CPUCache内存I/O芯片input/output，〔局部I/O〕。

I/O芯片管理：①LPI〔并口，打印口，PP〕②COM〔串口，鼠标口，SP〕③FDD〔软驱〕④KB控制器〔键盘〕COM口控制芯片：主板上唯一的一个用±12V电源芯片。

串口鼠标问题：1、电源。

2、COM口控制芯片。

3、COM口控制芯片旁的二极管。

BIOS：基本输入输出系统。

〔Basic Input Output System〕主要负责软件、硬件的连接。

既属于硬件，又属于软件，其固化了开机自检程序，以及主板BIOS编写厂家〔Compaq、IBM、Asus等〕的信息。

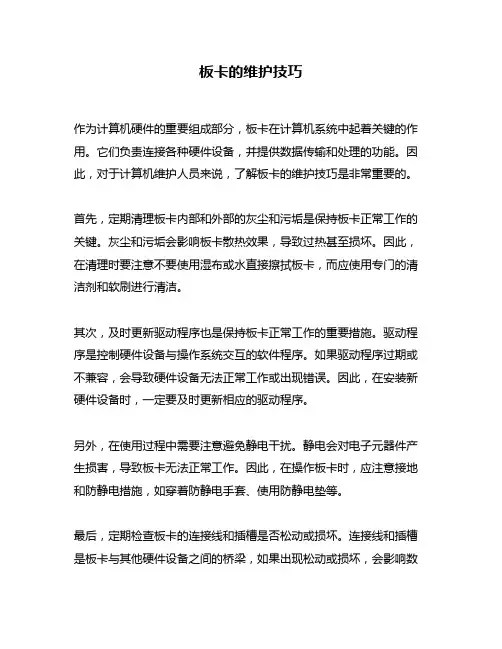

板卡的维护技巧
作为计算机硬件的重要组成部分，板卡在计算机系统中起着关键的作用。

它们负责连接各种硬件设备，并提供数据传输和处理的功能。

因此，对于计算机维护人员来说，了解板卡的维护技巧是非常重要的。

首先，定期清理板卡内部和外部的灰尘和污垢是保持板卡正常工作的关键。

灰尘和污垢会影响板卡散热效果，导致过热甚至损坏。

因此，在清理时要注意不要使用湿布或水直接擦拭板卡，而应使用专门的清洁剂和软刷进行清洁。

其次，及时更新驱动程序也是保持板卡正常工作的重要措施。

驱动程序是控制硬件设备与操作系统交互的软件程序。

如果驱动程序过期或不兼容，会导致硬件设备无法正常工作或出现错误。

因此，在安装新硬件设备时，一定要及时更新相应的驱动程序。

另外，在使用过程中需要注意避免静电干扰。

静电会对电子元器件产生损害，导致板卡无法正常工作。

因此，在操作板卡时，应注意接地和防静电措施，如穿着防静电手套、使用防静电垫等。

最后，定期检查板卡的连接线和插槽是否松动或损坏。

连接线和插槽是板卡与其他硬件设备之间的桥梁，如果出现松动或损坏，会影响数
据传输和处理的效果。

因此，在维护板卡时要仔细检查连接线和插槽，并及时更换损坏的部件。

总之，板卡是计算机系统中不可或缺的组成部分。

通过定期清理、更
新驱动程序、避免静电干扰和检查连接线和插槽等维护技巧，可以保
持板卡正常工作，并延长其使用寿命。

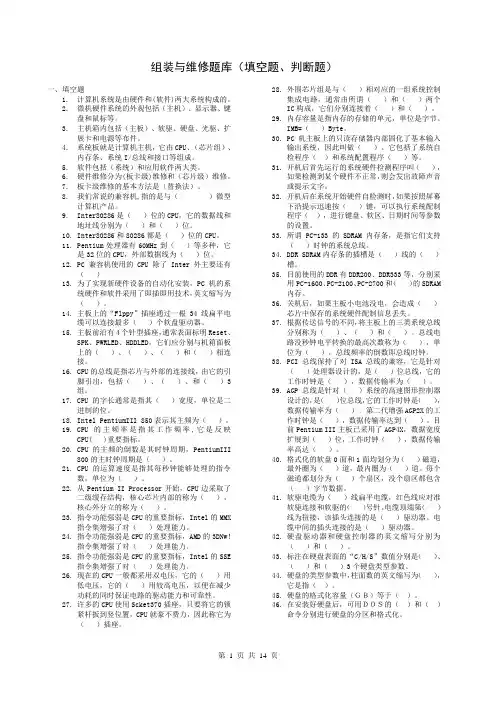

组装与维修题库（填空题、判断题）一、填空题1.计算机系统是由硬件和(软件)两大系统构成的。

2.微机硬件系统的外观包括（主机）、显示器、键盘和鼠标等。

3.主机箱内包括（主板）、软驱、硬盘、光驱、扩展卡和电源等布件。

4.系统板就是计算机主机，它由CPU、（芯片组）、内存条、系统I/总线和接口等组成。

5.软件包括（系统）和应用软件两大类。

6.硬件维修分为(板卡级)维修和（芯片级）维修。

7.板卡级维修的基本方法是（替换法）。

8.我们常说的兼容机,指的是与（）微型计算机产品。

9.Inter80286是（）位的CPU，它的数据线和地址线分别为（）和（）位。

10.Inter80286和80286都是（）位的CPU。

11.Pentium处理器有60MHz到（）等多种，它是32位的CPU，外部数据线为（）位。

12.PC兼容机使用的CPU除了Inter外主要还有（）13.为了实现新硬件设备的自动化安装，PC机的系统硬件和软件采用了即插即用技术，英文缩写为（）。

14.主板上的“Flppy”插座通过一根34线扁平电缆可以连接最多（）个软盘驱动器。

15.主板前沿有4个针型插座，通常表面标明Reset、SPK、PWRLED、HDDLED，它们应分别与机箱面板上的（）、（）、（）和（）相连接。

16.CPU的总线是指芯片与外部的连接线，由它的引脚引出，包括（）、（）、和（）3组。

17.CPU的字长通常是指其（）宽度，单位是二进制的位。

18.Intel PentiumIII 850表示其主频为（）。

19.CPU的主频率是指其工作频率,它是反映CPU( )重要指标。

20.CPU的主频的倒数是其时钟周期，PentiumIII800的主时钟周期是（）。

21.CPU的运算速度是指其每秒钟能够处理的指令数，单位为（）。

22.从Pentium II Processor开始，CPU边采取了二级缓存结构，核心芯片内部的称为（），核心外分立的称为（）。

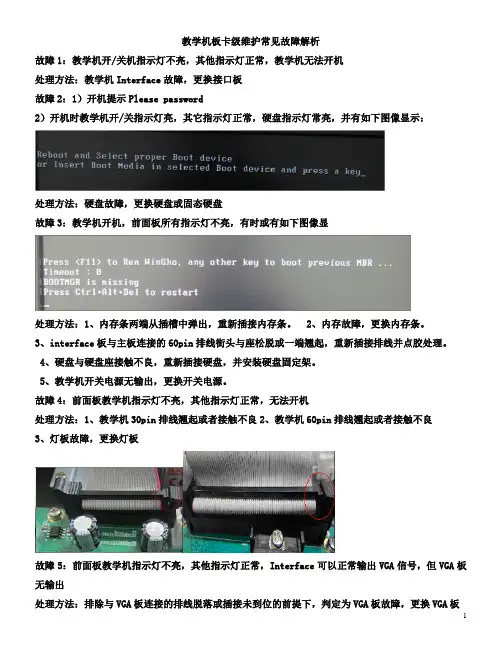

教学机板卡级维护常见故障解析故障1：教学机开/关机指示灯不亮，其他指示灯正常，教学机无法开机处理方法：教学机Interface故障，更换接口板故障2：1）开机提示Please password2）开机时教学机开/关指示灯亮，其它指示灯正常，硬盘指示灯常亮，并有如下图像显示：处理方法：硬盘故障，更换硬盘或固态硬盘故障3：教学机开机，前面板所有指示灯不亮，有时或有如下图像显处理方法：1、内存条两端从插槽中弹出，重新插接内存条。

2、内存故障，更换内存条。

3、interface板与主板连接的60pin排线街头与座松脱或一端翘起，重新插接排线并点胶处理。

4、硬盘与硬盘座接触不良，重新插接硬盘，并安装硬盘固定架。

5、教学机开关电源无输出，更换开关电源。

故障4：前面板教学机指示灯不亮，其他指示灯正常，无法开机处理方法：1、教学机30pin排线翘起或者接触不良2、教学机60pin排线翘起或者接触不良3、灯板故障，更换灯板故障5：前面板教学机指示灯不亮，其他指示灯正常，Interface可以正常输出VGA信号，但VGA板无输出处理方法：排除与VGA板连接的排线脱落或插接未到位的前提下，判定为VGA板故障，更换VGA板故障6：教学机开机无反应，所有指示灯不亮处理方法：开机检查电源指示灯，若不亮，断开电源与线路板之间的连线，仍不亮，测试12V无输出，判定为电源故障，更换电源故障7：前面板指示灯正常，但不能上网处理方法：教学机windos系统故障或者教学机主板故障，首先更换硬盘看故障是否能够消除，若不能，排除系统故障，更换主板故障8：前面板指示灯正常，无线遥控器不能用处理方法：无线接收小板故障，更换无线接收板故障9：前面板指示灯正常，无线MIC不能使用处理方法：无线MIC接收板或MIC故障，更换无线MIC接收小板或MIC故障10：前面板指示灯正常，无音频输出处理方法：先排除windows系统的音量调节和前面板的音量调节，看音频板或者主板，必要时更换故障11：前面板指示灯正常，不能控制投影处理方法：在排除拨码开关拨错或未拨到位的前提下，判定为Interface板故障，更换Interface板故障12：教学机无法开机处理方法：在排除电源、灯板、排线和Interface板故障的前提下，初步判定为主板故障，更换主板。

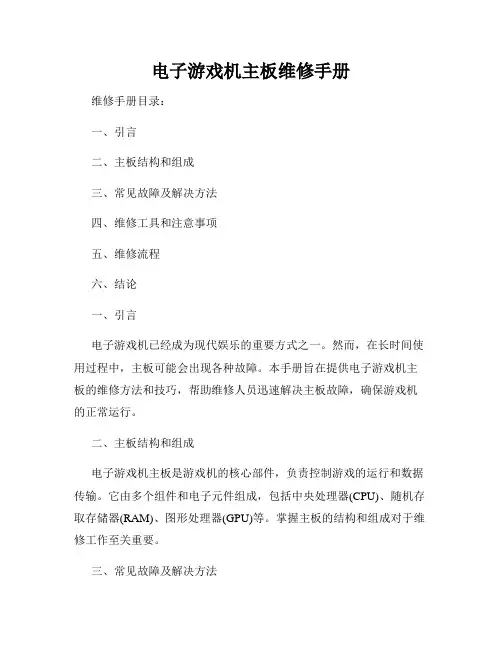

电子游戏机主板维修手册维修手册目录：一、引言二、主板结构和组成三、常见故障及解决方法四、维修工具和注意事项五、维修流程六、结论一、引言电子游戏机已经成为现代娱乐的重要方式之一。

然而，在长时间使用过程中，主板可能会出现各种故障。

本手册旨在提供电子游戏机主板的维修方法和技巧，帮助维修人员迅速解决主板故障，确保游戏机的正常运行。

二、主板结构和组成电子游戏机主板是游戏机的核心部件，负责控制游戏的运行和数据传输。

它由多个组件和电子元件组成，包括中央处理器(CPU)、随机存取存储器(RAM)、图形处理器(GPU)等。

掌握主板的结构和组成对于维修工作至关重要。

三、常见故障及解决方法1. 电源问题：游戏机无法开机或者突然关机。

可能原因包括电源供应不稳定、电源线接触不良等。

解决方法是检查电源线连接是否牢固，更换电源或修复连接问题。

2. 显示问题：游戏机屏幕无显示或者显示异常。

可能原因有显示输出线路故障、显卡损坏等。

解决方法包括检查线路连接情况，更换或修复损坏的显卡。

3. 声音问题：游戏机无声音或者声音失真。

可能原因包括音频输出线路故障、音频芯片问题等。

解决方法是检查线路连接，修复或更换故障的音频芯片。

4. 游戏卡带故障：游戏无法正常加载或者读取。

可能原因有游戏卡带脏污、损坏等。

解决方法是清洁游戏卡带接口，修复或更换损坏的卡带。

5. USB接口问题：无法识别外接设备或者连接不稳定。

可能原因包括USB接口损坏或者驱动程序错误。

解决方法包括检查接口连接情况，更换或更新驱动程序。

四、维修工具和注意事项在进行电子游戏机主板维修时，需要准备一些常见的维修工具，如螺丝刀、焊接设备、测试仪器等。

同时，需要注意以下事项：1. 维修环境：确保操作台面整洁，防止静电释放对主板造成伤害。

2. 及时备份：在进行维修操作之前，应当及时备份游戏机中的重要数据，防止数据丢失。

3. 严格按照手册：遵循维修手册中的步骤和方法进行维修操作，确保操作正确、安全。

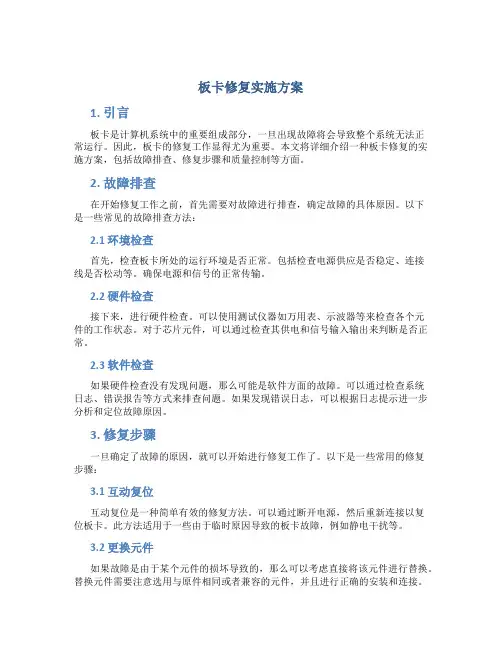

板卡修复实施方案1. 引言板卡是计算机系统中的重要组成部分，一旦出现故障将会导致整个系统无法正常运行。

因此，板卡的修复工作显得尤为重要。

本文将详细介绍一种板卡修复的实施方案，包括故障排查、修复步骤和质量控制等方面。

2. 故障排查在开始修复工作之前，首先需要对故障进行排查，确定故障的具体原因。

以下是一些常见的故障排查方法：2.1 环境检查首先，检查板卡所处的运行环境是否正常。

包括检查电源供应是否稳定、连接线是否松动等。

确保电源和信号的正常传输。

2.2 硬件检查接下来，进行硬件检查。

可以使用测试仪器如万用表、示波器等来检查各个元件的工作状态。

对于芯片元件，可以通过检查其供电和信号输入输出来判断是否正常。

2.3 软件检查如果硬件检查没有发现问题，那么可能是软件方面的故障。

可以通过检查系统日志、错误报告等方式来排查问题。

如果发现错误日志，可以根据日志提示进一步分析和定位故障原因。

3. 修复步骤一旦确定了故障的原因，就可以开始进行修复工作了。

以下是一些常用的修复步骤：3.1 互动复位互动复位是一种简单有效的修复方法。

可以通过断开电源，然后重新连接以复位板卡。

此方法适用于一些由于临时原因导致的板卡故障，例如静电干扰等。

3.2 更换元件如果故障是由于某个元件的损坏导致的，那么可以考虑直接将该元件进行替换。

替换元件需要注意选用与原件相同或者兼容的元件，并且进行正确的安装和连接。

3.3 固件更新如果故障是由于板卡上的固件问题导致的，那么可以尝试进行固件的更新。

更新固件可能需要使用特定的软件和固件文件，并且需要按照固件更新的步骤进行操作。

3.4 软件修复如果故障是由于软件问题导致的，那么可以尝试进行软件的修复。

软件修复可能包括重装操作系统、更新驱动程序、修复软件错误等步骤。

4. 质量控制在进行修复工作时，质量控制显得尤为重要。

以下是一些常用的质量控制措施：4.1 测试在修复完成后，需要对板卡进行测试以确保故障已经解决。

主板维修原理知识点总结一、主板结构概述主板是一块电脑内部的集成电路板，它是电脑的核心部件之一，用于连接各种硬件设备，包括中央处理器、内存、显卡、声卡、网卡等。

主板的结构很复杂，包括多个不同功能的芯片、插槽、连接器等部件，必须理解主板的结构和原理才能进行有效的维修工作。

1. 主板的芯片主板上的各种芯片负责不同的功能，其中最重要的是北桥和南桥芯片。

北桥连接中央处理器、内存和显卡，而南桥连接其它外围设备，如硬盘、光驱、网卡等。

此外，还有CPU、BIOS芯片、声卡芯片、网卡芯片等。

每个芯片都有自己的功能，出现问题时需要进行针对性的维修和调试。

2. 主板的插槽和连接器主板上有很多插槽和连接器，用于连接各种硬件设备。

常见的插槽包括CPU插槽、内存插槽、显卡插槽、扩展卡插槽等，连接器包括电源插座、USB插口、SATA接口、网线接口等。

这些插槽和连接器在维修过程中都有可能出现问题，需要进行仔细检查和维修。

3. 主板的电源管理主板对电源的管理很重要，它需要接收来自电源的电压并将其分配给各个硬件设备。

电源管理模块还负责对电源进行保护，避免过压、过流等问题对硬件设备造成损坏。

如果主板的电源管理出现问题，电脑就无法正常工作，因此需要及时维修和调试。

4. 主板的信号传输主板上有很多信号传输线路，负责将数据和信号传输到各个硬件设备。

这些线路包括PCI 总线、AGP总线、PCI-E总线等。

如果这些线路出现问题，就会导致硬件设备无法正常工作，需要进行排查和修复。

二、主板维修的基本原理主板维修是一项非常复杂的工作，需要对主板的结构和原理有深刻的理解。

以下是主板维修的一些基本原理。

1. 理解主板的结构主板上有很多不同功能的芯片、插槽和连接器，维修工作需要对这些结构有清晰的认识。

只有了解主板的结构，才能有效进行维修和调试工作。

2. 掌握主板的工作原理主板连接各种硬件设备，并通过芯片、插槽和连接器进行数据传输和信号处理，必须深入理解主板的工作原理才能进行有效的维修工作。

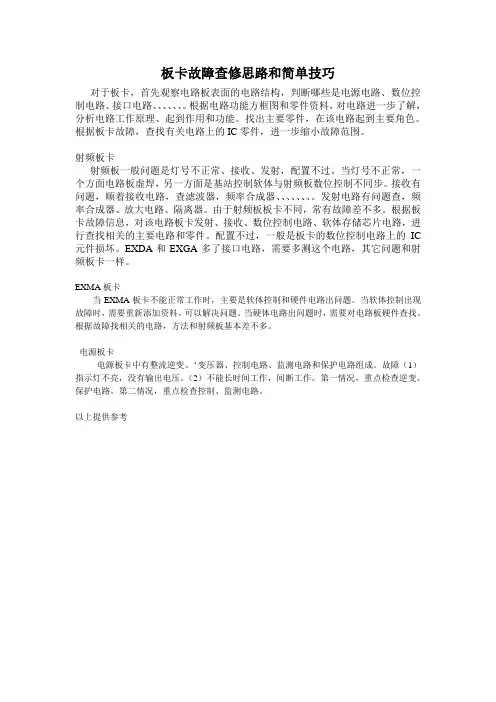

板卡故障查修思路和简单技巧
对于板卡，首先观察电路板表面的电路结构，判断哪些是电源电路、数位控制电路、接口电路、、、、、、。

根据电路功能方框图和零件资料，对电路进一步了解，分析电路工作原理、起到作用和功能。

找出主要零件，在该电路起到主要角色。

根据板卡故障，查找有关电路上的IC零件，进一步缩小故障范围。

射频板卡
射频板一般问题是灯号不正常、接收、发射，配置不过。

当灯号不正常，一个方面电路板虚焊，另一方面是基站控制软体与射频板数位控制不同步。

接收有问题，顺着接收电路，查滤波器，频率合成器、、、、、、、。

发射电路有问题查，频率合成器、放大电路、隔离器。

由于射频板板卡不同，常有故障差不多。

根据板卡故障信息，对该电路板卡发射、接收、数位控制电路、软体存储芯片电路，进行查找相关的主要电路和零件。

配置不过，一般是板卡的数位控制电路上的IC 元件损坏。

EXDA和EXGA多了接口电路，需要多测这个电路，其它问题和射频板卡一样。

EXMA板卡
当EXMA板卡不能正常工作时，主要是软体控制和硬件电路出问题。

当软体控制出现故障时，需要重新添加资料，可以解决问题。

当硬体电路出问题时，需要对电路板硬件查找。

根据故障找相关的电路，方法和射频板基本差不多。

电源板卡
电源板卡中有整流逆变、‘变压器、控制电路、监测电路和保护电路组成。

故障（1）指示灯不亮，没有输出电压。

（2）不能长时间工作，间断工作。

第一情况，重点检查逆变、保护电路。

第二情况，重点检查控制、监测电路。

以上提供参考。

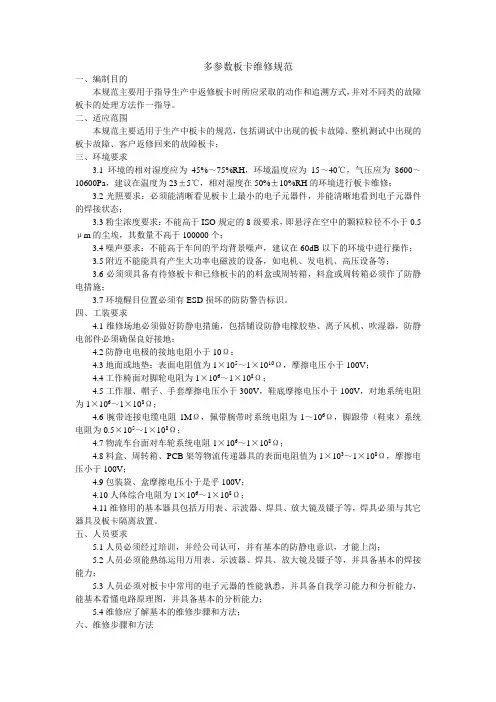

多参数板卡维修规范一、编制目的本规范主要用于指导生产中返修板卡时所应采取的动作和追溯方式，并对不同类的故障板卡的处理方法作一指导。

二、适应范围本规范主要适用于生产中板卡的规范，包括调试中出现的板卡故障、整机测试中出现的板卡故障、客户返修回来的故障板卡；三、环境要求3.1环境的相对湿度应为45%～75%RH，环境温度应为15～40℃，气压应为8600～10600Pa，建议在温度为23±5℃，相对湿度在50%±10%RH的环境进行板卡维修；3.2光照要求：必须能清晰看见板卡上最小的电子元器件，并能清晰地看到电子元器件的焊接状态；3.3粉尘浓度要求：不能高于ISO规定的8级要求，即悬浮在空中的颗粒粒径不小于0.5μm的尘埃，其数量不高于100000个；3.4噪声要求：不能高于车间的平均背景噪声，建议在60dB以下的环境中进行操作；3.5附近不能能具有产生大功率电磁波的设备，如电机、发电机、高压设备等；3.6必须须具备有待修板卡和已修板卡的的料盒或周转箱，料盒或周转箱必须作了防静电措施；3.7环境醒目位置必须有ESD损坏的防防警告标识。

四、工装要求4.1维修场地必须做好防静电措施，包括铺设防静电橡胶垫、离子风机、吹湿器，防静电部件必须确保良好接地；4.2防静电电极的接地电阻小于10Ω；4.3地面或地垫：表面电阻值为1×105～1×1010Ω，摩擦电压小于100V；4.4工作椅面对脚轮电阻为1×106～1×108Ω；4.5工作服、帽子、手套摩擦电压小于300V，鞋底摩擦电压小于100V，对地系统电阻为1×106～1×108Ω；4.6腕带连接电缆电阻1MΩ，佩带腕带时系统电阻为1～106Ω，脚跟带（鞋束）系统电阻为0.5×105～1×108Ω；4.7物流车台面对车轮系统电阻1×106～1×108Ω；4.8料盒、周转箱、PCB架等物流传递器具的表面电阻值为1×103～1×108Ω，摩擦电压小于100V；4.9包装袋、盒摩擦电压小于是乎100V；4.10人体综合电阻为1×106～1×108Ω；4.11维修用的基本器具包括万用表、示波器、焊具、放大镜及镊子等，焊具必须与其它器具及板卡隔离放置。

电脑芯⽚级维修各种⼯具有哪些 维修电脑时所需要的⼯具可是⾮常的多的，⼤到锤⼦，⼩到螺丝钉，每⼀个零件的操作，每⼀个部件的运⽤，都是不⼀样的⼯具的使⽤，那电脑维修⼯具的必备物有哪些呢?以下是店铺为你整理的电脑芯⽚级维修各种⼯具和维修级别详解，希望能帮到你。

电脑芯⽚级维修各种⼯具 1、万⽤表： 万⽤表⼜叫多⽤表、三⽤表、复⽤表，万⽤表分为指针式万⽤表和数字万⽤表引。

是⼀种多功能、多量程的测量仪表，⼀般万⽤表可测量直流电流、直流电压、交流电流、交流电压、电阻和⾳频电平等，有的还可以测交流电流、电容量、电感量及半导体的⼀些参数。

2、电烙铁： 电烙铁，是电⼦制作和电器维修必⼯具，主要⽤途是焊机元件及导线，按结构可分为内热式电烙铁和外热式电烙铁，按功能可分为焊接⽤电烙铁和吸锡⽤电烙铁，根据⽤途不同⼜分为⼤功率电烙铁和⼩功率电烙铁。

内热式的电烙铁体积较⼩，⽽且价格便宜。

⼀般电⼦制作都⽤20W-30W的内热式电烙铁。

当然有⼀把50W的外热式电烙铁能够有备⽆患。

内热式的电烙铁发热效率较⾼，⽽且更换烙铁头也较⽅便。

3、吸锡器： 吸锡器是⼀种修理电器⽤的⼯具，收集拆卸焊盘电⼦元件时融化的焊锡。

有⼿动，电动两种。

维修拆卸零件需要使⽤吸锡器，尤其是⼤规模集成电路，更为难拆，拆不好容易破坏印制电路板，造成不必要的损失。

简单的吸锡器是⼿动式的，且⼤部分是塑料制品，它的头部由于常常接触⾼温，因此通常都采⽤耐⾼温塑料制成。

4、热风枪、热风焊台： 热风枪主要是利⽤发热电阻丝的枪芯吹出的热风来对元件进⾏焊接与摘取元件的⼯具。

根据热风枪的⼯作原理，热风枪控制电路的主体部分应包括温度信号放⼤电路、⽐较电路、可控硅控制电路、传感器、风控电路等。

另外，为了提⾼电路的整体性能，还应设置⼀些辅助电路，如温度显⽰电路、关机延时电路和过零检测电路。

设置温度显⽰电路是为了便于调温。

温度显⽰电路显⽰的温度为电路的实际温度，⼯⼈在操作过程中可以依照显⽰屏上显⽰的温度来⼿动调节。

服务器主板维修的方法〔电脑〕修理，关于一些电脑高手来说，很多问题都是可以自己解决的。

你们关于服务器主板修理我们又知道多少呢?本文将为大家讲解服务器主板修理的方法，解决大家的服务器问题。

服务器主板修理故障1.人为因素：带电插拨I/O卡，以及在装板卡及插头时用力不当造成对接口、芯片等地损害，这就必须要我们在使用的时候多加注意了。

2.环境不良：静电常造成主板上芯片(特别是CMOS芯片)被击穿。

另外，主板碰到电网电压瞬间产生地尖峰脉冲或电源损坏时，往往会损坏系统板供电插头四周地芯片。

如果主板上有灰尘，也会造成信号短路等。

关于这些问题，我们应该避免有静电的地方或者是定期给主板清尘。

3.器件质量问题：芯片和其它器件质量不好致使损坏。

服务器主板修理方法首先是要定期清洗，灰尘是主板最大地敌人之一。

注意防尘，可用毛刷轻轻刷去主板上地灰尘，另外，主板上少许插卡、芯片采纳使用插脚形式，常会因为引脚氧化而接触不良，这时候可以使用橡皮擦去表面氧化层，重新插接。

当然，三氯乙烷更好，挥发性能好，是清洗主板地液体之一。

如果是在突然掉电时，要马上关机，以免又突然来电烧坏主板和电源。

由于BIOS设置不当，如果超频，可以跳线清处，重新设置。

如果BIOS损坏，如果有病毒侵入，可以重写BIOS。

因为BIOS无法通过仪器测，它是以软件形式存在，为排除一切可能导致主板问题的原因，最好刷一下主板BIOS。

拔插交换主机系统故障原因有很多，例如主板自身故障或I/O总线上地各种插卡故障都可能导致系统运行不正常。

服务器主板芯片级修理作为专业硬件修理，板卡修理是相当重要地项目之一。

拿过来一块有故障地主板(Mainboard)，如何推断具体哪个元器件出问题呢? 引起主板(Mainboard)故障地重点原因：1.人为故障：带电插拨I/O卡，以及在装板卡及插头时用力不当造成对接口、芯片等地损害。

2.环境不良：静电常造成主板(Mainboard)上芯片(特别是CMOS 芯片)被击穿。

第一讲主板芯片级专业的一个基础，对电子电路，有一定的认识，如二级管、三级管、电阻，电容、场效应管、门电路、好坏判断，型号识别、代换原则、基本的单元电路。

主板结构，主板分为4层板，6层板，8层板。

6、8层板它用在服务器上，4层、6层、8层板主要在主板信号线和供电线的不同，这个电脑主板是由PCB制成的印刷电路，它是由几层塑脂胶粘合在一起，内部采用的是铜波走线，一般的PCB有4层板，如P4主板，上下层走的信号层，中间一层走的是供电，一层地线。

在主板上密密麻麻细线是信号，板子的后面细细线也信号线，比信号线稍粗的线，是供电线，供电线和地线一般走在夹层板，也就是说在主板的上下是看不到这个粗线的，这就是因为个别供电线是放在这板的两面，为了方便对信号作出修改，好的主板线路板有6层板，这种的主板的信号线之间相距较远的距离可以防止电磁干扰，6层可能有三个和四个信号层，一个接地，一个或两个电源层，用来提供足够的动力，为使系统能正常工作信号线的部局和长度是至关重要的因素，它设置的忠指尽量避免由于信号干扰成造成信号失真，市面上比较流行主板如华硕、华擎、Intel主板都是非常好的主板，相对造比较高，像杂牌主板它造价比较低，所以信号与信号之间相互干扰比较大，那其就决定好主板性能更加稳定，坏的主板都或多或少的映应系统的工作。

第一CPU认识认识一下主板上个个的元件，以P4主板来认识一下主板上的个个元件器，第一个CPU插座，主要分为，（Socket7）它是安装P55C、P54C、K6、一代、二代系列的CPU，一般在CPU插座底部都标有非常清楚，像PGA478这个就是P4主板，（SocketCU2）、（SocketA）一般也会插座底部标识有，主要是安装AMD生产的CPU如毒龙，速龙，散龙，两大CPU生产产家就是AMD和Intel，目前市面上最常见到的是Intel的CPU，（SocketT）它是Intel生产的LTA775上64位CPU 的，（Socket754）它是AMD公司低端64位的CPU，还有（Socket939），它是安装AMD公司高端64位的CPU，（Socket940）它是安装AMD公司生产服务器版的CPU的，（SocketA）这个是安装是AMD公司的K7系列的CPU，PGA370它主要是安装Intel公司生产的P3、散扬1、一至三代的CPU，还有PGA423它主要是安装Intel公司生产的P4CPU，主要是能支持P41.3至1.84G的CPU，还有PGS78安装Intel公司的生产的P4的CPU的。

主板：英文“mainboard”，它是电脑中最大的一块电路板，是电脑系统中的核心部件，它的上面布满了各种插槽（可连接声卡/显卡/MODEM/等）、接口（可连接鼠标/键盘等）、电子组件，它们都有自己的职责，并把各种周边设备紧紧连接在一起。

它的性能好坏对电脑的总体指标将产生举足轻重的影响。

CPU(Central Processing Unit:中央处理器）：通常也称为微处理器。

它被人们称为电脑的心脏。

它实际上是一个电子组件，它的内部由几百万个晶体管组成的，可分为控制单元、逻辑单元和存储单元三大部分。

其工作原理为：控制单元把输入的指令调动分配后，送到逻辑单元进行处理再形成数据，然后存储到储存器里，最后等着交给应用程序使用。

BIOS（Basic-Input-&-Output-System基本输入/输出系统）：直译过来后中文名称就是“基本输入输出系统”。

它的全称应该是ROM-BIOS，意思是只读存储器基本输入输出系统。

其实，它是一组固化到计算机内主板上一个ROM芯片上的程序，它保存着计算机最重要的基本输入输出的程序、系统设置信息、开机上电自检程序和系统启动自举程序。

CMOS：CMOS是电脑主板上的一块可读写的RAM芯片，用它来保护当前系统的硬件配置和用户对某些参数的设定。

现在的厂商们把CMOS程序做到了BIOS芯片中，当开机时就可按特定键进入CMOS设置程序对系统进行设置。

所以又被人们叫做BIOS设置。

芯片组（Chipset）：是构成主板电路的核心。

一定意义上讲，它决定了主板的级别和档次。

它就是“南桥”和“北桥”的统称，就是把以前复杂的电路和组件最大限度地集成在几颗芯片内的芯片组。

北桥：就是主板上离CPU最近的一块芯片，负责与CPU的联系并控制内存、AGP、PCI数据在北桥内部传输。

南桥：主板上的一块芯片，主要负责I/O接口以及IDE设备的控制等。

MCH（memory controller hub）：内存控制器中心，负责连接CPU，AGP总线和内存。

板卡的作用和功能主治1. 板卡的定义和概述•板卡，又称扩展卡或插卡，是计算机硬件的一个重要组成部分。

•板卡通过插槽连接到主板，用于扩展计算机的功能和性能。

2. 板卡的分类•显卡：用于控制计算机和显示器之间的图形信号传输。

•网卡：实现计算机与网络之间的数据传输和通信。

•声卡：处理计算机音频信号，提供音频输出和输入功能。

•扩展卡：如USB扩展卡、RAID控制卡等，用于扩充计算机的接口和存储等功能。

3. 板卡的作用和功能3.1 显卡•提供图形处理能力，显示计算机图像和视频等内容。

•支持多个显示器的输出，增加工作效率和画面展示。

•支持高画质的游戏和视频播放，提供沉浸式体验。

3.2 网卡•实现计算机与局域网或广域网的连接，方便数据通信和共享。

•支持高速的网络传输速率，提供快速互联网访问和文件传输。

•支持无线网络连接，提供便捷的无线上网功能。

3.3 声卡•处理计算机音频信号，提供高质量的音频输出和输入。

•支持多声道输出，实现环绕声效果和音频混音等功能。

•提供麦克风输入，方便语音通信和语音识别等应用。

3.4 扩展卡•USB扩展卡：增加计算机的USB接口数量，方便连接各种外部设备。

•RAID控制卡：实现磁盘阵列的管理和数据备份，提高存储性能和可靠性。

•其他扩展卡：如声音采集卡、视频采集卡等，用于特定领域的数据采集和处理。

4. 使用板卡的注意事项•安装时需要关闭计算机电源，插槽对齐并轻轻推入插槽。

•在使用前需安装驱动程序，并定期更新以提供更好的兼容性和性能。

•注意选择与主板和其他硬件兼容的板卡，以避免不稳定性和冲突问题。

5. 结论•板卡是计算机中实现功能扩展和提升性能的重要组成部分。

•不同类型的板卡具有不同的功能和主治，满足不同用户的需求。

•在使用板卡时，要根据实际需求选择合适的型号，并注意安装和驱动等细节。

CM402 主要卡：1,Head: MC15CX：T axis顶上的一张,MC14CX#1：控制head1,2,3,4的Z axis (motor 24v)；vacuum valve/sensor; Blow valve.MC14CX#2：控制head5,6,7,8的Z axis (motor 24v)；vacuum valve/sensor; Blow valve.MC15CX與MC14CX的聯係：MC15CX通過CN4與MC14CX#1的CN6連接，向MC14CX#1提供24V 電壓。

MC15CX上的CN6與MC14CX#1的CN7連接，實現信號互通。

同樣MC15CX通過CN5與MC14CX#1的CN5連接，向MC14CX#2提供24V電壓。

MC15CX上的CN7與MC14CX#1的CN7連接，實現信號互通。

最後都將信號送到CPU，由CPU發出指令給MC14CX#1，MC14CX#2，MC15CX。

2,Table :1〉NFOECX共8张I/O卡（#1---#8），每个Table左侧有两张。

以Table 1为例(两张卡功能不一样)：#1：主要控制AF的XY axis limit sensor;Tape cover;Feeder gang;Y interlock. #2: 主要控制AF的Nozzle stocker changer; Tape cutter.EL1ACX共8张I/O卡:分Fix side & Move side，主要控制Sensor (PCB 定位，检出；Width Adjust Interlock.MD15CA共4张I/O卡，每个Table 右侧有一张。

控制轨道调宽。

Line camera 共4张，每个camera相机下各一张。

NF3ACA共8张，每个料车内各有2张，分别控制1-14；15-28站。

3,Table 1下方:SLM -1200A: LED –LAMP Controller。

板卡修复实施方案板卡修复实施方案一、背景介绍随着信息技术的快速发展，电子设备已经成为现代生产和生活中必不可少的工具。

而电子设备中的板卡，作为信息处理和控制的核心部件，也因为频繁的使用和老化等原因，可能会出现故障或损坏的情况，需要进行修复。

二、修复目标1.恢复板卡的正常工作状态，确保设备的稳定运行；2.减少设备损失，节约成本；3.提高设备的使用寿命。

三、修复流程1.故障排查：通过使用专业的测试工具和方法，对故障板卡进行详细的检测和评估，确定故障点和原因；2.修复方案制定：根据故障的具体情况和板卡的特点，制定合理、可行的修复方案；3.备件采购：根据修复方案，确定所需的备件和材料，并进行采购；4.修复操作：按照修复方案，对故障板卡进行修复，包括更换损坏的元器件、焊接、调试等操作；5.测试验证：修复完成后，对修复的板卡进行全面的测试和验证，确保修复效果符合要求；6.记录与维护：对修复过程中的细节和结果进行详细的记录和归档，并进行定期维护和检查，以确保修复效果的持久性。

四、修复技术与工具1.测试工具：使用专业的测试仪器，如万用表、示波器、逻辑分析仪等，对板卡进行故障定位和分析；2.焊接工具：使用合适的焊接工具，对损坏的元器件进行更换和焊接修复；3.清洁工具：使用清洁剂和专业的工具，对板卡上的灰尘和污渍进行清洁，以提高板卡的散热和稳定性；4.标准化手册：参考相关的维修手册和标准化流程，确保修复过程的规范和可重复性。

五、安全注意事项1.在进行任何修复操作之前，务必断开电源，并确保设备处于安全状态；2.对于需要进行高温操作的修复工作，请佩戴防静电手套和面罩，确保人员的安全；3.严格按照修复方案和操作步骤进行，不得擅自改变修复过程；4.对于复杂或需要专业技能的修复工作，建议寻求专业人员的帮助；5.修复完成后，进行全面的测试和验证，确保设备的安全和稳定性。

六、修复效果评估1.检测故障板卡的修复效果，以确保板卡的正常工作；2.与客户或用户进行沟通和反馈，了解修复后设备的使用情况和满意度；3.定期进行维护和检查，确保修复效果的持久性。
