C++课程设计 串口调试助手

虚拟仪器课程设计题目：串口调试助手设计学院：xxx交通大学机电工程学院班级：xx学号：xx姓名：xxxx目录《虚拟仪器设计》课程设计任务书 (2)1.引言 (4)2. labview及串口通信简介 (4)2.1 Labview (4)2.2串口通信简介 (5)3.串口相关节点介绍 (6)3.1 VISA配置串口 (6)3.2 设置缓冲区大小 (7)3.3visa写入 (7)3.4 VISA读取 (7)4.程序框图设计 (8)4.1 串口初始化输入模块 (8)4.2数据发送程序 (9)4.3数据接收 (9)4.4字节数显示 (10)4.5 属性节点设置 (10)5.前面板设计 (10)6.结语 (11)7.心得体会 (12)8. 参考文献 (13)xxx交通大学机电工程学院《虚拟仪器设计》课程设计任务书学生姓名：xxx 学号：2xxxxxx一、设计题目串口调试助手设计二、设计目的和要求通过对虚拟仪器的设计，了解虚拟仪器设计的基本原理及常用的对象使用方法；通过设计一台虚拟式数据采集系统、图形识别系统、通过串口、并口控制、测温系统、转速测量系统等，了解虚拟仪器数据采集卡的使用及设置，并口或串口的数据传输，了解虚拟编程中如何使用非NI公司的数据采集卡或电脑中常用的声卡，如何配置DAQ助手等，学会把外界物理信号采集到计算机并进行简单分析或者通过虚拟仪器产生符合要求的信号并通过声卡输出或者学会利用NI的ELVIS系统设计简单的测量软件。

加深虚拟仪器知识、单片机的了解，培养学生运用虚拟仪器思想解决工程实际问题的能力。

二、设计内容A．详细要求：（1）串口可选；（2）波特率可调；（3）串口通讯方式可调（9位还是11位）；（4）校验方式可选（奇校验偶校验）；（5）设计界面要标准B．前面板上要设置必要的控件对象以设置相应参数。

C．设计界面要美观，程序可读性好。

三、设计进度安排设计时间总计2周课程设计任务及要求讲解（0.5天）设计任务分析及查找资料（1.5天）程序编制及调试（5.5天）设计说明书撰写（2天）答辩（0.5天）四、设计任务书应包括的主要内容目录设计题目任务分析实现过程程序前面板及流程图结束语心得体会参考文献五、考核方法考核方式由三部分组成：平时学习态度（含考勤）、设计完成情况（含方案、程序质量、界面、说明书等）及答辩情况确定。

串口调试助手源程序及编程详细过程作者：龚建伟 2001.6.20可以任意转载，但必须注明作者和说明来自，不得作为商用目次：1.建立项目2.在项目中插入MSComm控件3.利用ClassWizard定义CMSComm类控制变量4.在对话框中添加控件5.添加串口事件消息处理函数OnComm()6.打开和设置串口参数7.发送数据在众多网友的支持下，串口调试助手从2001年5月21日发布至今，短短一个月，在全国各地累计下载量近5000人次，在近200多个电子邮件中，20多人提供了使用测试意见，更有50多位朋友提出要串口调试助手的源代码，为了答谢谢朋友们的支持，公开推出我最初用VC控件MSComm编写串口通信程序的源代码，并写出详细的编程过程，姑且叫串口调试助手源程序V1.0或VC串口通讯源程序吧，我相信，如果你用VC编程，那么有了这个代码，就可以轻而易举地完成串口编程任务了。

（也许本文过于详细，高手就不用看）开始吧：1.建立项目：打开VC＋＋6.0，建立一个基于对话框的MFC应用程序SCommTest（与我源代码一致，等会你会方便一点）；2.在项目中插入MSComm控件选择Project菜单下Add To Project子菜单中的 Components and Controls…选项，在弹出的对话框中双击Registered ActiveX Controls项（稍等一会，这个过程较慢），则所有注册过的ActiveX 控件出现在列表框中。

选择Microsoft Communications Control, version 6.0，，单击Insert按钮将它插入到我们的Project中来，接受缺省的选项。

（如果你在控件列表中看不到Microsoft Communications Control, version6.0，那可能是你在安装VC6时没有把ActiveX一项选上，重新安装VC6，选上ActiveX就可以了），这时在ClassView视窗中就可以看到CMSComm类了，（注意：此类在ClassWizard中看不到，重构clw文件也一样），并且在控件工具栏Controls中出现了电话图标（如图1所示），现在要做的是用鼠标将此图标拖到对话框中，程序运行后，这个图标是看不到的。

目录【内容摘要】 (2)【关键词】 (2)1 开发语言及开发平台简介 (3)1.1 开发语言 (3)1.1.1 C语言 (3)1.1.2 C++语言 (3)1.2 开发平台 (4)1.2.1 Microsoft Visual C++ (4)1.2.2 C++ Builder (4)2 软件开发过程 (5)2.1 开发所需要的控件 (5)2.1.1 按钮控件 (5)2.1.2 文本控件 (5)2.1.3 串口控件 (5)2.1.4 选择控件 (6)2.2 数据发送设计 (7)2.3 数据接收设计 (9)3 软件使用说明 (10)4 软件测试 (11)4.1 辅助工具 (11)4.2 发送测试 (11)4.3 接收测试 (11)5 总结 (12)致谢 (13)参考文献 (14)附录主要程序 (15)串口发送程序 (15)串口接收程序 (16)【Abstract】 (18)【Key Words】 (18)串口调试助手设计专业：电子科学与技术学号：XXXXXXXXXXX学生姓名：X X X 指导老师姓名：X X X【内容摘要】串口调试助手是串口调试相关工具,网络上有很多串口调试助手，界面不同，功能各异，使用的开发语言和开发平台也不相同。

有的使用C语言开发，有的使用C++语言开发，还有的即使用C语言也使用C++语言；开发平台有的使用Visual C++，有的使用C++ Builder等。

本软件使用C语言和C++语言，开发平台使用C++Builder软件。

该串口调试助手串口调试助手版支持常用的110 ~ 256000bps波特率，能设置校验、数据位和停止位，能以ASCII码或十六进制接收或发送数据或字符（包括中文），能发送文本文件（*.txt 文本），可以任意设定自动发送周期，并能将接收数据保存成文本文件（*.txt）,是做项目开发调试串口的好工具。

【关键词】串口;C++;C++ Builder;控件;测试；1 开发语言及开发平台简介1.1 开发语言1.1.1 C语言C语言是一种计算机程序设计语言，它既具有高级语言的特点，又具有汇编语言的特点。

串口调试助手毕业设计
串口调试助手是一种用于串口通信调试的工具，通常用于调试
嵌入式设备、传感器、单片机等硬件设备。

在毕业设计中，设计一
个串口调试助手可以涉及到硬件设计和软件开发两个方面。

首先，从硬件设计方面来看，你需要考虑选择合适的微控制器
或开发板作为主控制芯片，考虑串口通信的物理接口电路设计，包
括电平转换、防护电路等。

另外，还需要考虑是否需要设计显示屏、按键、指示灯等人机交互的硬件模块。

其次，从软件开发方面来看，你需要考虑串口通信协议的实现，包括数据的发送和接收、数据的解析和显示。

同时，还需要考虑界
面设计和交互逻辑的实现，包括图形界面的设计、数据的可视化显示、命令的发送和接收等功能。

在毕业设计中，你可以从以下几个方面展开：
1. 需求分析，首先明确串口调试助手的功能需求，包括支持的
串口通信协议、数据显示方式、交互方式等。

2. 硬件设计，选择合适的硬件平台，设计串口通信模块、人机
交互模块等。

3. 软件设计，设计合理的软件架构，实现串口通信协议的解析、数据的显示和交互逻辑的实现。

4. 调试和优化，对设计的串口调试助手进行整体调试，解决可
能出现的问题，并对系统进行优化。

此外，你还可以考虑加入一些创新点，比如支持多种串口通信
协议、实现数据的保存和回放、支持远程控制等功能，以提升毕业
设计的独特性和实用性。

总的来说，在毕业设计中设计一个串口调试助手，需要综合运
用硬件设计和软件开发的知识，考虑到功能需求、性能优化以及创
新点，最终完成一个全面完整的串口调试助手设计。

V C M F C编写串口调试助手集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]VC(MFC)编写串口调试助手1.序确定基本功能：1.自动寻找串口，并自动添加到下拉框中共选择；2.有波特率、数据位、停止位、校验位的选择设置；3.串口打开控制按钮；4.发送、清除按钮；5.接收是自动实现的；6.有定时自动发送功能；7.有传送文件功能；8.有状态栏显示，指示串口状态，设置参数和发送接收显示。

下面就一步步实现，本人纯业余，只是记录下来这个学习过程，请勿拍砖。

开发平台Visual C++英文版，电脑是i7-2670Q四核8G内存1G独显的笔记本，装的win7 64位旗舰版，因此VC6兼容不是太好，有些小毛病，不过不影响编写。

2.创建MFC项目File -> New -> Projects选择MFC AppWizard(exe)，项目名称commassist选择OK选中Dialog based，点击Next> 。

默认选项，点击Next> ，继续默认选项，点击Next> ，如果选中As a statically linked library，生产的EXE可直接在没装VC的机器上运行。

可以在项目中进行更改。

选择第二个CCommassistDlg，点击Finish点击OK。

项目创建完毕，进入项目。

删除界面上确定和取消按钮以及静态文字。

3.创建界面保存后便可以开始创建界面了。

参考界面仿照设计的界面，具体添加按钮或编辑框等的布局步骤就不用细说了。

4.图标修改在资源视图中选择Icon右键InsertIcon加入打开和关闭的Icon图标或自行绘制，如下图IDR_MAINFRAME原为MFC提供的图标，这里我直接改成自己的，生成EXE后将会显示这个图标。

下面将帮助页面图标也改为自绘图标。

在打开按钮旁边加入自绘的打开和关闭图标：先加入工具条中的Picture，然后选中右键看属性，并如图将Image选为默认的IDI_ICON_CLOSE。

目录：1.建立项目2.在项目中插入MSComm控件3.利用ClassWizard定义CMSComm类控制变量4.在对话框中添加控件5.添加串口事件消息处理函数OnComm()6.打开和设置串口参数7.发送数据8.发送十六进制字符9.在接收框中以十六进制显示10.如何设置自动发送11.什么是VARIANT数据类型？如何使用VARIANT数据类型？在众多网友的支持下，串口调试助手从2001年5月21日发布至今，短短一个月，在全国各地累计下载量近5000人次，在近200多个电子邮件中，20多人提供了使用测试意见，更有50多位朋友提出要串口调试助手的源代码，为了答谢谢朋友们的支持，公开推出我最初用VC控件MSComm编写串口通信程序的源代码，并写出详细的编程过程，姑且叫串口调试助手源程序V1.0或VC串口通讯源程序吧，我相信，如果你用VC编程，那么有了这个代码，就可以轻而易举地完成串口编程任务了。

（也许本文过于详细，高手就不用看）开始吧：1.建立项目：打开VC＋＋6.0，建立一个基于对话框的MFC应用程序SCommTest（与我源代码一致，等会你会方便一点）；2.在项目中插入MSComm控件选择Project菜单下Add To Project子菜单中的Components and Controls…选项，在弹出的对话框中双击Registered ActiveX Controls项（稍等一会，这个过程较慢），则所有注册过的ActiveX控件出现在列表框中。

选择Microsoft Communications Control, version 6.0，，单击Insert按钮将它插入到我们的Project中来，接受缺省的选项。

（如果你在控件列表中看不到Microsoft Communications Control, version 6.0，那可能是你在安装VC6时没有把ActiveX一项选上，重新安装VC6，选上ActiveX就可以了），这时在ClassView视窗中就可以看到CMSComm类了，（注意：此类在ClassWizard 中看不到，重构clw文件也一样），并且在控件工具栏Controls中出现了电话图标（如图1所示），现在要做的是用鼠标将此图标拖到对话框中，程序运行后，这个图标是看不到的。

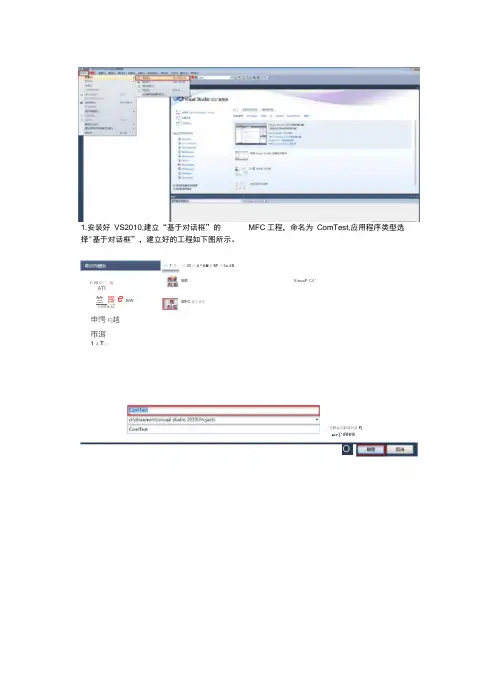

1.安装好VS2010,建立“基于对话框”的MFC工程，命名为ComTest,应用程序类型选择"基于对话框”，建立好的工程如下图所示。

竺囤e awVMfa3Z申愕F|越帀洱1盂T冃•川T升・・巧20出A a tl■爭M1斤lix JBV-.U& C- * | 越ATIMR VisuaP C4 *丄方解远京霸逮吕录Pj■«r r ].* tFBWUlOMFC超工崔年2•删除默认的“确定”，“取消”按钮和静态文本框“ TOD0在此放置对话框控件”■0 C -tpmT^fi m 肚；萨刖申 Mi* ■Vlii^'^iCTf 丈传阳 osvi am 冏 环I &I3 辺 T 曰 p 口 E ■ | 矗 p 屯 I L 八 k '「丨• Drtjugi - ■rtin.i? O IQ J - j| v JIHXI^LK [二一汩口* a -B s -r -* 更直 arAtflcrf Camfco BoiGrt M 呵!Jg H>.AAjd«o DuftOh伽nc r» Fvtuiiff Dcrira I Hcrisicrtal Scrcril B«r■- - ?l ■>■- rv 阳r亠一*一d匸二 口fml HOC G Lafe Ceriral "rK EEta"e4 ■邛棺Z二| 5 出*■[ li 勺口丄_ • •単卫k J ■ I I- d i I i I i ■ < i ■ I ■ I 1 i h ■ i i ■ ■ i * i ■ ■ i ■ i JjCtt T = i '■-.■： ■,iicrta v*i ；^- ifl£ 31 p "<w CawTtec MkfO4ri^tV«dti Sd 商HR 文怜％ MT)恸a 閘苹后戸Si-CDiTE 需HL 升 t-p-rrtreJHaK 拠n£d ficrdl far3•添加按钮控件“发送”按钮，添加方法为从右侧“工具箱”拖放一个“ Button ”到对话框, 并在右侧“属性”卡中修改“ Caption ”为“发送”，修改“ID ”为“ IDC_BUTTON_SEND 。

串口调试助手源程序及编程详细过程1.建立项目2.在项目中插入MSComm控件3.利用ClassWizard定义CMSComm类控制变量4.在对话框中添加控件5.添加串口事件消息处理函数OnComm()6.打开和设置串口参数7.发送数据在众多网友的支持下，串口调试助手从2001年5月21日发布至今，短短一个月，在全国各地累计下载量近5000人次，在近200多个电子邮件中，20多人提供了使用测试意见，更有50多位朋友提出要串口调试助手的源代码，为了答谢谢朋友们的支持，公开推出我最初用VC控件MSComm编写串口通信程序的源代码，并写出详细的编程过程，姑且叫串口调试助手源程序V1.0或VC串口通讯源程序吧，我相信，如果你用VC编程，那么有了这个代码，就可以轻而易举地完成串口编程任务了。

（也许本文过于详细，高手就不用看）1.建立项目：打开VC＋＋6.0，建立一个基于对话框的MFC应用程序SCommTest（与我源代码一致，等会你会方便一点）；2.在项目中插入MSComm控件选择Project菜单下Add To Project子菜单中的 Components and Controls…选项，在弹出的对话框中双击Registered ActiveX Controls项（稍等一会，这个过程较慢），则所有注册过的ActiveX控件出现在列表框中。

选择Microsoft Communications Control, version 6.0，，单击Insert按钮将它插入到我们的Project中来，接受缺省的选项。

（如果你在控件列表中看不到Microsoft Communications Control, version 6.0，那可能是你在安装VC6时没有把ActiveX一项选上，重新安装VC6，选上ActiveX就可以了），这时在ClassView视窗中就可以看到CMSComm类了，（注意：此类在ClassWizard中看不到，重构clw文件也一样），并且在控件工具栏Controls中出现了电话图标（如图1所示），现在要做的是用鼠标将此图标拖到对话框中，程序运行后，这个图标是看不到的。

1. 安装好VS2010，建立“基于对话框”的MFC工程，命名为ComTest，应用程序类型选择“基于对话框”，建立好的工程如下图所示。

2.删除默认的“确定”，“取消”按钮和静态文本框“TODO:在此放置对话框控件”。

3.添加按钮控件“发送”按钮，添加方法为从右侧“工具箱”拖放一个“Button”到对话框，并在右侧“属性”卡中修改“Caption”为“发送”，修改“ID”为“IDC_BUTTON_SEND”。

4.添加控件组合框，添加方法为从右侧“工具箱”拖放两个个“Group Box”到对话框，并在右侧“属性”卡中修改“Caption”为“发送区”和“接收区”。

5.添加按钮控件“编辑框”，添加方法为从右侧“工具箱”拖放两个“Edit Control”到对话框，并在右侧“属性”卡中修改“ID”为“IDC_EDIT_Send”和“IDC_EDIT_Receive”，设置接收框为Read Only。

6 .添加其他按钮控件“清除”“打开串口”“关闭串口”，添加方法为从右侧“工具箱”拖放四个“Button”到对话框，并在右侧“属性”卡中修改“ID”为“IDC_BUTTON_CLEAR”和“IDC_BUTTON_CLEAR1”“IDC_BUTTON_OPEN”“IDC_BUTTON_CLOSE”。

7 .添加控件“串口”“波特率”“数据位”“停止位”“校验”，添加方法为从右侧“工具箱”拖放五个“COMBO BOX”到对话框，并在右侧“属性”卡中修改“ID”为“IDC_ COMBO _COM”和“IDC_ COMBO _BAUDRATE”“IDC_ COMBO _BITS”“IDC_ COMBO _STOPBITS”“IDC_ COMBO _CHECK”。

在各个ComBo Box控件的属性中的Data中加入列表选项。

8 .添加控件“Static Text”，添加方法为从右侧“工具箱”拖放五个“Static Text”到对话框，并在右侧“属性”卡中修改“Caption”为“串口：”和“波特率：”“数据位：”“停止位：”“校验：”。

串口调试助手程序框架(一)【截图】【源码】main.cpp#include<windows.h>#include<commctrl.h>#include<iostream>#include<stdio.h>#include"resource.h"using namespace std;HINSTANCE hInst;//窗口实例HWND hRDCLEAR, hSDCLEAR;HMENU hRDCHAR;void Init(HWND hwndDlg){SetWindowText(GetDlgItem(hwndDlg, SETXONC), "0x13");SetWindowText(GetDlgItem(hwndDlg, SETXOFFC), "0x19");SetWindowText(GetDlgItem(hwndDlg, SETTO), "0");SendDlgItemMessage(hwndDlg, RDCHAR, BM_SETCHECK, 1, 0);//把RadioBox RDCHAR设置为选中SendDlgItemMessage(hwndDlg, SDCHAR, BM_SETCHECK, 1, 0);//默认发送字符SendDlgItemMessage(hwndDlg, CTASY, BM_SETCHECK, 1, 0);//默认异步通信//在一个groupbox中必须有一个radiobox的属性：组为真//串口号SetWindowText(GetDlgItem(hwndDlg, SETCOMNO), "COM4");//默认值SendDlgItemMessage(hwndDlg, SETCOMNO, CB_ADDSTRING, 0, (LPARAM)("COM1"));SendDlgItemMessage(hwndDlg, SETCOMNO, CB_ADDSTRING, 0, (LPARAM)("COM2"));SendDlgItemMessage(hwndDlg, SETCOMNO, CB_ADDSTRING, 0, (LPARAM)("COM3"));SendDlgItemMessage(hwndDlg, SETCOMNO, CB_ADDSTRING, 0, (LPARAM)("COM4"));SendDlgItemMessage(hwndDlg, SETCOMNO, CB_ADDSTRING, 0, (LPARAM)("COM5"));SendDlgItemMessage(hwndDlg, SETCOMNO, CB_ADDSTRING, 0, (LPARAM)("COM6"));SendDlgItemMessage(hwndDlg, SETCOMNO, CB_ADDSTRING, 0, (LPARAM)("COM7"));SendDlgItemMessage(hwndDlg, SETCOMNO, CB_ADDSTRING, 0, (LPARAM)("COM8"));SendDlgItemMessage(hwndDlg, SETCOMNO, CB_ADDSTRING, 0, (LPARAM)("COM9"));//波特率SetWindowText(GetDlgItem(hwndDlg, SETBR), "9600");//默认值SendDlgItemMessage(hwndDlg, SETBR, CB_ADDSTRING, 0, (LPARAM)("1200"));SendDlgItemMessage(hwndDlg, SETBR, CB_ADDSTRING, 0, (LPARAM)("2400"));SendDlgItemMessage(hwndDlg, SETBR, CB_ADDSTRING, 0, (LPARAM)("4800"));SendDlgItemMessage(hwndDlg, SETBR, CB_ADDSTRING, 0, (LPARAM)("9600"));SendDlgItemMessage(hwndDlg, SETBR, CB_ADDSTRING, 0, (LPARAM)("14400"));SendDlgItemMessage(hwndDlg, SETBR, CB_ADDSTRING, 0, (LPARAM)("28800"));SendDlgItemMessage(hwndDlg, SETBR, CB_ADDSTRING, 0, (LPARAM)("38400"));SendDlgItemMessage(hwndDlg, SETBR, CB_ADDSTRING, 0, (LPARAM)("57600"));SendDlgItemMessage(hwndDlg, SETBR, CB_ADDSTRING, 0, (LPARAM)("115200"));//数据位SetWindowText(GetDlgItem(hwndDlg, SETBS), "8");//默认值SendDlgItemMessage(hwndDlg, SETBS, CB_ADDSTRING, 0, (LPARAM)("4"));SendDlgItemMessage(hwndDlg, SETBS, CB_ADDSTRING, 0, (LPARAM)("5"));SendDlgItemMessage(hwndDlg, SETBS, CB_ADDSTRING, 0, (LPARAM)("6"));SendDlgItemMessage(hwndDlg, SETBS, CB_ADDSTRING, 0, (LPARAM)("7"));SendDlgItemMessage(hwndDlg, SETBS, CB_ADDSTRING, 0, (LPARAM)("8"));//校验位SetWindowText(GetDlgItem(hwndDlg, SETPAR), "N");//默认值SendDlgItemMessage(hwndDlg, SETPAR, CB_ADDSTRING, 0, (LPARAM)("N"));SendDlgItemMessage(hwndDlg, SETPAR, CB_ADDSTRING, 0, (LPARAM)("odd"));SendDlgItemMessage(hwndDlg, SETPAR, CB_ADDSTRING, 0, (LPARAM)("even"));//停止位SetWindowText(GetDlgItem(hwndDlg, SETSB), "1");//默认值SendDlgItemMessage(hwndDlg, SETSB, CB_ADDSTRING, 0, (LPARAM)("1"));SendDlgItemMessage(hwndDlg, SETSB, CB_ADDSTRING, 0, (LPARAM)("2"));}BOOL CALLBACK DlgMain(HWND hwndDlg, UINT uMsg, WPARAM wParam, LPARAM lParam) {//窗口回调函数switch (uMsg)//消息处理{case WM_INITDIALOG://初始化{Init(hwndDlg);}return TRUE;case WM_CLOSE://关闭窗口{EndDialog(hwndDlg, 0);}return TRUE;case WM_COMMAND://菜单消息{switch (LOWORD(wParam)){case RDCLEAR://清空接收框数据{SetWindowText(hRDCLEAR, "");}return TRUE;case SDCLEAR://清空发送框数据{SetWindowText(GetDlgItem(hwndDlg, SDTEXT), "");}return TRUE;case SDSEND://发送数据{TCHAR szBuf[80];//缓存区string temp;GetWindowText(GetDlgItem(hwndDlg, SDTEXT), szBuf, 80);//获得接收框的文本temp = szBuf;//拼接字符串//cout<<temp;SetWindowText(GetDlgItem(hwndDlg, RDTEXT), temp.c_str());}return TRUE;case SETOP:{//打开串口}return TRUE;case SETCP:{//关闭串口}return TRUE;case SETSO:{}return TRUE;}}return TRUE;}return FALSE;}int APIENTRY WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPSTR lpCmdLine, int nShowCmd) {hInst = hInstance;InitCommonControls();return DialogBox(hInst, MAKEINTRESOURCE(DLG_MAIN), NULL, (DLGPROC)DlgMain);}【源码】resource.h#ifndef IDC_STATIC#define IDC_STATIC (-1)#endif#define DLG_MAIN 100#define RDBOX 40000#define RDTEXT 40001#define RDCHAR 40002#define RDHEX 40003#define RDCLEAR 40004#define SDCHAR 40005#define SDHEX 40006#define SDCLEAR 40007#define SDSEND 40008#define SDAS 40009#define SDASTIME 40010#define SETCOMNO 40011#define CTSYN 40012#define CTASY 40013#define SETBR 40014#define SDTEXT 40015#define SETXONC 40016#define SETXOFFC 40017#define SETTO 40018#define SETPAR 40019#define SETSB 40020#define SETBS 40021#define SETOP 40022#define SETCP 40023#define SETSO 40024【源码】resource.rc#include<windows.h>#include<commctrl.h>#include<richedit.h>#include"resource.h"//// Dialog resources//LANGUAGE LANG_NEUTRAL, SUBLANG_NEUTRALDLG_MAIN DIALOG 0, 0, 635, 304STYLE DS_3DLOOK| DS_CENTER| DS_MODALFRAME| DS_SHELLFONT| WS_CAPTION| WS_VISIBLE| WS_POPUP| WS_SYSMENU CAPTION "SerialPortDebug"FONT 8, "Ms Shell Dlg"{GROUPBOX "Setting", 0, 257, 7, 365, 290, 0, WS_EX_LEFTLTEXT "Select Port", 0, 284, 30, 36, 8, SS_LEFT, WS_EX_LEFTGROUPBOX "Communication Type", 0, 278, 62, 295, 35, 0, WS_EX_LEFTLTEXT "ByteSize", 0, 469, 120, 28, 8, SS_LEFT, WS_EX_LEFTLTEXT "BaudRate", 0, 297, 122, 33, 8, SS_LEFT, WS_EX_LEFTGROUPBOX "Send Data", 0, 12, 135, 240, 162, 0, WS_EX_LEFTLTEXT "StopBits", 0, 471, 161, 27, 8, SS_LEFT, WS_EX_LEFTLTEXT "Parity", 0, 299, 162, 18, 8, SS_LEFT, WS_EX_LEFTAUTOCHECKBOX "fParity", 0, 401, 162, 35, 8, 0, WS_EX_LEFTAUTOCHECKBOX "CTS", 0, 296, 202, 30, 8, 0, WS_EX_LEFTAUTOCHECKBOX "DSR", 0, 365, 202, 31, 8, 0, WS_EX_LEFTAUTOCHECKBOX "DTR", 0, 436, 202, 31, 8, 0, WS_EX_LEFTAUTOCHECKBOX "XON/XOFF", 0, 507, 202, 53, 8, 0, WS_EX_LEFTLTEXT "ms", 0, 131, 228, 10, 8, SS_LEFT, WS_EX_LEFTLTEXT "ms", 0, 562, 237, 10, 8, SS_LEFT, WS_EX_LEFTLTEXT "XonChar", 0, 293, 238, 28, 8, SS_LEFT, WS_EX_LEFTLTEXT "XoffChar", 0, 383, 238, 28, 8, SS_LEFT, WS_EX_LEFTLTEXT "Timeouts", 0, 478, 238, 30, 8, SS_LEFT, WS_EX_LEFTGROUPBOX "Receive Data", RDBOX, 15, 10, 235, 120, 0, WS_EX_LEFTEDITTEXT RDTEXT, 20, 25, 225, 75, ES_AUTOHSCROLL | ES_MULTILINE | ES_READONLY, WS_EX_LEFTAUTORADIOBUTTON "Char", RDCHAR, 26, 112, 31, 8, WS_GROUP, WS_EX_LEFTAUTORADIOBUTTON "Hex", RDHEX, 80, 112, 29, 8, 0, WS_EX_LEFTPUSHBUTTON "Clear", RDCLEAR, 196, 108, 45, 14, 0, WS_EX_LEFTAUTORADIOBUTTON "Char", SDCHAR, 26, 208, 31, 8, WS_GROUP, WS_EX_LEFTAUTORADIOBUTTON "Hex", SDHEX, 82, 208, 29, 8, 0, WS_EX_LEFTPUSHBUTTON "Clear", SDCLEAR, 132, 204, 45, 14, 0, WS_EX_LEFTPUSHBUTTON "Send", SDSEND, 196, 204, 45, 14, 0, WS_EX_LEFTAUTOCHECKBOX "Auto send", SDAS, 26, 228, 48, 8, 0, WS_EX_LEFTEDITTEXT SDASTIME, 86, 225, 40, 14, ES_RIGHT | ES_AUTOHSCROLL, WS_EX_LEFTCOMBOBOX SETCOMNO, 337, 27, 95, 30, CBS_DROPDOWN | CBS_HASSTRINGS, WS_EX_LEFTAUTORADIOBUTTON "Synchronous ", CTSYN, 326, 75, 59, 8, WS_GROUP, WS_EX_LEFTAUTORADIOBUTTON "Asynchronous ", CTASY, 472, 77, 63, 8, 0, WS_EX_LEFTCOMBOBOX SETBR, 337, 120, 48, 30, CBS_DROPDOWN | CBS_HASSTRINGS, WS_EX_LEFTEDITTEXT SDTEXT, 20, 147, 227, 45, ES_AUTOHSCROLL, WS_EX_LEFTEDITTEXT SETXONC, 325, 235, 40, 14, ES_AUTOHSCROLL, WS_EX_LEFTEDITTEXT SETXOFFC, 417, 235, 40, 14, ES_AUTOHSCROLL, WS_EX_LEFTEDITTEXT SETTO, 512, 235, 40, 14, ES_AUTOHSCROLL, WS_EX_RIGHTCOMBOBOX SETPAR, 338, 160, 48, 30, CBS_DROPDOWN | CBS_HASSTRINGS, WS_EX_LEFTCOMBOBOX SETSB, 512, 159, 48, 30, CBS_DROPDOWN | CBS_HASSTRINGS, WS_EX_LEFTCOMBOBOX SETBS, 512, 117, 48, 30, CBS_DROPDOWN | CBS_HASSTRINGS, WS_EX_LEFTPUSHBUTTON "Open Port", SETOP, 297, 272, 45, 14, 0, WS_EX_LEFTPUSHBUTTON "Close Port", SETCP, 387, 272, 45, 14, 0, WS_EX_LEFTDEFPUSHBUTTON "Stop I/O", SETSO, 473, 271, 45, 14, 0, WS_EX_LEFT}//// Manifest resources//LANGUAGE LANG_NEUTRAL, SUBLANG_NEUTRAL1 RT_MANIFEST".\\manifest.xml"【源码】manifest.xml< ? xml version = "1.0" encoding = "UTF-8" standalone = "yes" ? ><assembly xmlns = "urn:schemas-microsoft-com:asm.v1" manifestVersion = "1.0"><dependency><dependentAssembly><assemblyIdentity type = "win32" name = "mon-Controls" version = "6.0.0.0" processorArchitecture = "*" publicKeyToken = "6595b64144ccf1df" language = "*" / >< / dependentAssembly>< / dependency><trustInfo xmlns = "urn:schemas-microsoft-com:asm.v3"><security><requestedPrivileges><requestedExecutionLevel level = "asInvoker" uiAccess = "false" / > < / requestedPrivileges> < / security>< / trustInfo>< / assembly>。

串口调试助手使用教程首先，确保你已经正确连接了串口调试助手软件和目标设备的串口。

1. 打开串口调试助手软件。

在软件界面的顶部菜单栏中，通常会有一个“串口”的选项，点击它展开串口设置。

2. 查找并选择正确的串口。

在串口设置中，你可以看到可用的串口列表。

选择正确的串口，通常以“COM”开头并带有具体的串口号。

如果你不确定应该选择哪个串口，可以尝试一个接一个地选择每个串口，然后观察是否有数据传输。

3. 配置串口参数。

继续在串口设置中，通常会有波特率、数据位、停止位、校验位和流控制等选项。

确保这些参数与你的设备设置相匹配。

如果你不确定设备的串口参数，可以参考设备的说明书或者询问设备厂商。

4. 打开串口。

完成串口参数配置后，点击一个按钮或者选项来打开串口连接。

通常会有一个“打开串口”、“连接”或者类似的按钮。

如果一切正常，你应该能在软件界面上看到串口的连接状态。

5. 监听串口数据。

一旦串口连接成功，你可以开始接收和发送数据。

通常会有一个数据接收区和一个数据发送区。

数据接收区会实时显示通过串口接收到的数据。

你可以通过不同的设置来选择以何种方式显示数据，例如文本、十六进制等。

6. 发送数据。

如果你需要通过串口发送数据到目标设备，你可以在数据发送区输入相应的数据，然后点击发送按钮或者类似的选项。

通过串口调试助手，你可以发送文本、十六进制等各种类型的数据。

7. 保存数据。

如果你需要保存通过串口接收或发送的数据，你可以使用串口调试助手提供的保存功能。

通常会有一个保存按钮或者菜单选项，点击它可以将数据保存为文件。

8. 关闭串口。

当你不再需要使用串口时，记得关闭串口连接。

一般会有一个“关闭串口”或者类似的按钮。

这样可以释放串口资源，同时避免不必要的错误。

以上就是使用串口调试助手的基本步骤。

根据不同的软件界面和功能设置，可能会略有差异，但基本原理是相似的。

请根据具体软件的说明和使用指南进行相关操作。

经典串口调试助手源程序及串口通信设置串口调试助手是一种用于串口通信调试的工具，它可以通过串口与外部设备进行数据的读写和处理，常用于单片机、嵌入式系统、电子设备等领域的开发调试中。

经典串口调试助手源程序经典串口调试助手是一款经典的串口调试工具，其源程序使用C语言编写，提供了丰富的功能和易于使用的界面，被广泛应用于各种领域的开发调试中。

该工具可以在Windows操作系统中运行，并支持多种串口通信协议，包括RS232、RS485、RS422等。

以下是经典串口调试助手部分源程序的示例：```c// 打开串口HANDLE OpenSerialPort(const char* portName){ HANDLE hCom; hCom = CreateFile(portName, // 串口名称GENERIC_READ | GENERIC_WRITE, // 读写访问0,// 无共享NULL,// 安全描述符OPEN_EXISTING,// 打开方式FILE_ATTRIBUTE_NORMAL, // 文件属性NULL); // 文件模板if (hCom ==INVALID_HANDLE_VALUE) // 判断是否打开成功{ return NULL; } return hCom;}// 发送数据int SendData(HANDLE hCom, const char* data, int len){ DWORD writeSize; if (!WriteFile(hCom, data, len, &writeSize, NULL)) // 写入数据{ return -1; } return writeSize;}// 接收数据int ReceiveData(HANDLE hCom, char* data, int len){ DWORD readSize; if (!ReadFile(hCom, data, len,&readSize, NULL)) // 读取数据{ return -1; } return readSize;}// 关闭串口int CloseSerialPort(HANDLE hCom){ if(!CloseHandle(hCom)) // 关闭句柄{ return-1; } return 0;}```上述函数实现了打开串口、发送数据、接收数据和关闭串口等基本功能，可以作为串口通信的底层驱动实现。

VC(MFC)编写串口调试助手1.序确定基本功能：1.自动寻找串口，并自动添加到下拉框中共选择；2.有波特率、数据位、停止位、校验位的选择设置；3.串口打开控制按钮；4.发送、清除按钮；5.接收是自动实现的；6.有定时自动发送功能；7.有传送文件功能；8.有状态栏显示，指示串口状态，设置参数和发送接收显示。

下面就一步步实现，本人纯业余，只是记录下来这个学习过程，请勿拍砖。

开发平台Visual C++6.0英文版，电脑是i7-2670Q四核8G内存1G独显的笔记本，装的win7 64位旗舰版，因此VC6兼容不是太好，有些小毛病，不过不影响编写。

2.创建MFC项目File -> New -> Projects选择MFC AppWizard(exe)，项目名称massist选择OK选中Dialog based，点击Next> 。

默认选项，点击Next> ，继续默认选项，点击Next> ，如果选中As a statically linked library，生产的EXE可直接在没装VC的机器上运行。

可以在项目中进行更改。

选择第二个CmassistDlg，点击Finish点击OK。

项目创建完毕，进入项目。

删除界面上确定和取消按钮以及静态文字。

3.创建界面保存后便可以开始创建界面了。

参考界面仿照设计的界面，具体添加按钮或编辑框等的布局步骤就不用细说了。

4.图标修改在资源视图中选择Icon右键InsertIcon加入打开和关闭的Icon图标或自行绘制，如下图IDR_MAINFRAME原为MFC提供的图标，这里我直接改成自己的，生成EXE后将会显示这个图标。

下面将帮助页面图标也改为自绘图标。

在打开按钮旁边加入自绘的打开和关闭图标：先加入工具条中的Picture，然后选中右键看属性，并如图将Image选为默认的IDI_ICON_CLOSE。

如下图5.基本设置下面对各个按钮及编辑框设置进行描述右键串口对应的bo Box，ID设置为IDC_LIST，Type设置为Drop List，Sort不选择(我系统是WIN7 64位，不选中反而自动排序，至于XP得试试看了，以下的选择相同)。

串口调试助手使用说明为简单明了，有些不言自明的功能不作介绍。

1 串口调试助手1.1 设置串口参数：串口号：1-16波特率：600-256000，>115200 时需要硬件支持。

2 接收区／键盘发送区2.1 接收数据a 设置串口参数b 如果要按十六进制形式显示接收数据，将十六进制显示选项选中。

c 点击打开/关闭串口区中的打开串口按钮。

2.2 显示接收数据的长度因某些限制，显示接收数据的文本不能太长，所以当显示文本长度快达到 62K 时会自动将显示文本删减到 32K，此时文本可保留 32K 的字符或约 10K 的十六进制数据显示。

2.3 在键盘上发送英文字符a在接收区/键盘发送区的输入框中用鼠标点一下。

b在键盘按下按键立刻发送。

在这里不能发送回车换行，也不能发送汉字，若要发送请在单字符串发送区发送。

3 发送数据可以发送单字符串,多字符串(字符串序列或直接在键盘上发送英文字符。

有两种发送数据格式，一种是普通的字符串,另外一种是十六进制数据即 HEX 格式数据。

发送 HEX 格式数据时要在字符串输入区中输入 HEX 格式字符串，并且要将相应区内的十六进制发送选项选中。

例：HEX 格式数据字符串12 34 AB CD FF3.1 单字符串发送区3.1.1自动发送，自动发送周期：此项功能可以每隔一段时间反复地自动发送输入框中的数据，点击自动发送按钮后即启动自动发送功能。

自动发送周期最大为 65535mS。

3.2 多字符串发送区在多字符串发送区可以发送一个字符串，或者自动地、依次发送所有的字符串。

请把鼠标移到“接收区／键盘发送区”和“多字符串发送区”之间，当鼠标形状发生变化时按下鼠标器的左键不松开，然后移动鼠标，将“多字符串发送区”的宽度调宽一些，让“间隔时间”显露出来。

3.2.1发送一个字符串a 输入字符串。

b 如果要发送 16 进制数据, 要先在字符串后的 HEX 选项框中打上对勾。

c 点击发送按钮。

串口调试助手c开发1.建立项目：打开VC＋＋6.0，建立一个基于对话框的MFC应用程序SCommTest（与我源代码一致，等会你会方便一点）；2.在项目中插入MSComm控件选择Project菜单下Add To Project子菜单中的Componentsand Controls…选项，在弹出的对话框中双击Registered ActiveXControls项（稍等一会，这个过程较慢），则所有注册过的ActiveX控件出现在列表框中。

选择Microsoft Communications Control,version6.0，，单击Insert按钮将它插入到我们的Project 中来，接受缺省的选项。

（如果你在控件列表中看不到Microsoft Communications Control, version 6.0，那可能是你在安装VC6时没有把ActiveX一项选上，重新安装VC6，选上ActiveX就可以了），这时在ClassView 视窗中就可以看到CMSComm类了，（注意：此类在ClassWizard中看不到，重构clw文件也一样），并且在控件工具栏Controls中出现了电话图标（如图1所示），现在要做的是用鼠标将此图标拖到对话框中，程序运行后，这个图标是看不到的。

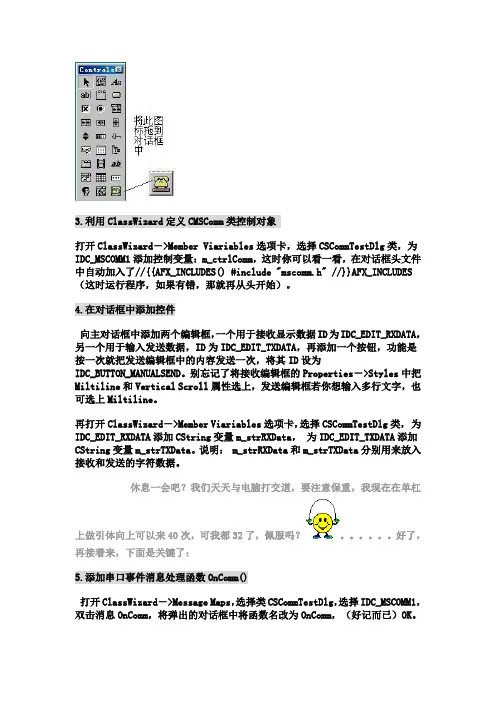

3.利用ClassWizard定义CMSComm类控制对象打开ClassWizard－>Member Viariables选项卡，选择CSCommTestDlg类，为IDC_MSCOMM1添加控制变量：m_ctrlComm，这时你可以看一看，在对话框头文件中自动加入了//{{AFX_INCLUDES()#include "mscomm.h" //}}AFX_INCLUDES （这时运行程序，如果有错，那就再从头开始）。

4.在对话框中添加控件向主对话框中添加两个编辑框，一个用于接收显示数据ID为IDC_EDIT_RXDATA，另一个用于输入发送数据，ID为IDC_EDIT_TXDATA，再添加一个按钮，功能是按一次就把发送编辑框中的内容发送一次，将其ID设为IDC_BUTTON_MANUALSEND。

c语言程序和串口调试助手的奇偶校验UCSR0C以前为0x06，执行UCSR0C = UCSR0C | (0x03<<4);后0x36为奇校验以下程序中现象：1、用串口调试助手上电第一次发送：53 53 02 55 aa，led2（对应mos_led_on(1)），和led3闪一次，再发送一次：53 53 02 52 52 能正确将数组RedRightdirection中的数发出，以后再发n次这2个灯始终不闪并发不出RedRightdirection中的数；2、如一直发53 53 02 55 aa，led2（对应mos_led_on(1)），和led3每发一次数，闪一次；3、每发送一次53 53 02 55 aa，串口调试助手80%情况下返回53 53 02 55 aa，还返回不确定的数字；调试过程：以为程序跑飞，ram不够用，收发出错。
