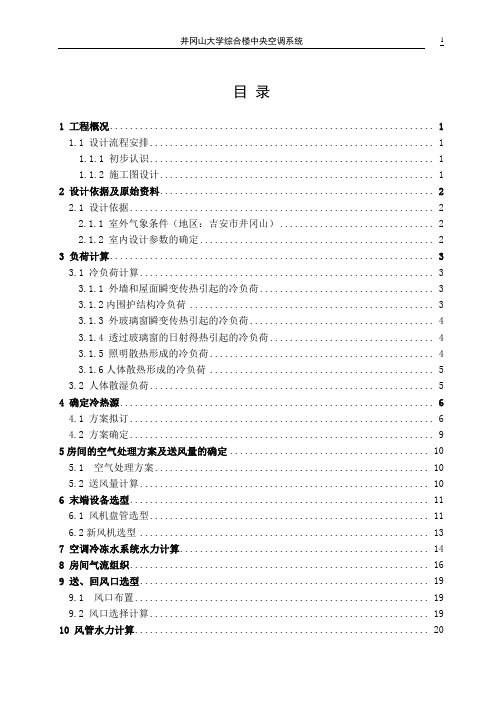

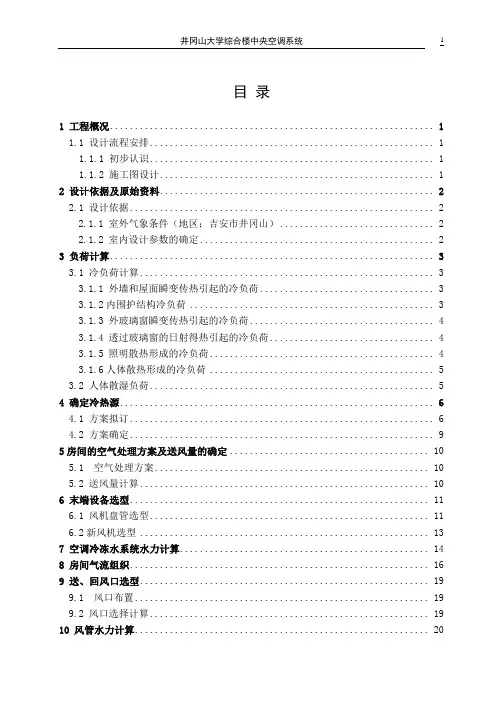

目录1 工程概况 (1)1.1 设计流程安排 (1)1.1.1 初步认识 (1)1.1.2 施工图设计 (1)2 设计依据及原始资料 (2)2.1 设计依据 (2)2.1.1 室外气象条件（地区：吉安市井冈山） (2)2.1.2 室内设计参数的确定 (2)3 负荷计算 (3)3.1 冷负荷计算 (3)3.1.1 外墙和屋面瞬变传热引起的冷负荷 (3)3.1.2内围护结构冷负荷 (3)3.1.3 外玻璃窗瞬变传热引起的冷负荷 (4)3.1.4 透过玻璃窗的日射得热引起的冷负荷 (4)3.1.5 照明散热形成的冷负荷 (4)3.1.6人体散热形成的冷负荷 (5)3.2 人体散湿负荷 (5)4 确定冷热源 (6)4.1 方案拟订 (6)4.2 方案确定 (9)5房间的空气处理方案及送风量的确定 (10)5.1 空气处理方案 (10)5.2 送风量计算 (10)6 末端设备选型 (11)6.1 风机盘管选型 (11)6.2新风机选型 (13)7 空调冷冻水系统水力计算 (14)8 房间气流组织 (16)9 送、回风口选型 (19)9.1 风口布置 (19)9.2 风口选择计算 (19)10 风管水力计算 (20)10.1 风管水力计算 (20)10.2 水管水力计算 (22)11冷热源设备选择 (24)11.1 冷冻水泵的选择 (24)11.2 膨胀水箱的计算 (24)11.3冷却水系统 (24)11.3.1 冷却塔的选择 (24)11.3.2 冷却水管道设计 (25)11.3.3 冷却水泵的选择 (25)12 管道保温设计 (26)12.1 风管的保温设计 (26)12.1.1 暖通空调设备与管道需要保温、隔热的原因 (26)12.1.2 保温隔热结构 (26)12.2 冷冻水管的保温设计 (27)12.3 凝结水管的保温设计 (27)13 消声与减振设计 (28)致谢 (29)参考文献 (30)绪论我国的居住环境和工业生产环境都已广泛地应用空调，空调技术已成为衡量建筑现代化水平的重要标志之一。

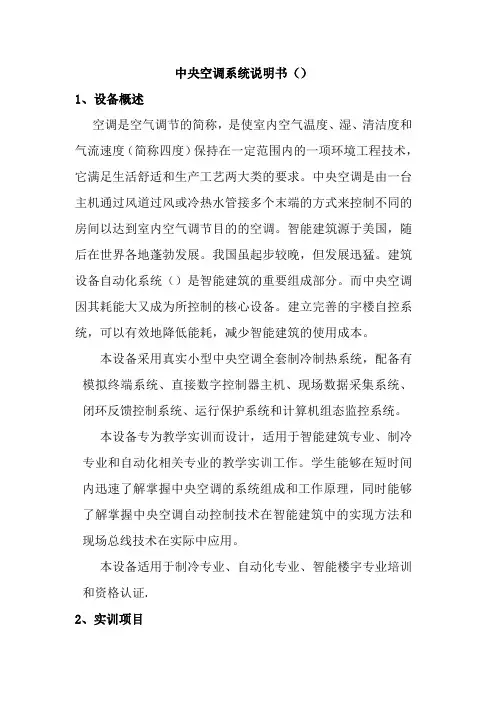

中央空调系统说明书（）1、设备概述空调是空气调节的简称，是使室内空气温度、湿、清洁度和气流速度（简称四度）保持在一定范围内的一项环境工程技术，它满足生活舒适和生产工艺两大类的要求。
中央空调是由一台主机通过风道过风或冷热水管接多个末端的方式来控制不同的房间以达到室内空气调节目的的空调。
智能建筑源于美国，随后在世界各地蓬勃发展。
我国虽起步较晚，但发展迅猛。
建筑设备自动化系统（）是智能建筑的重要组成部分。
而中央空调因其耗能大又成为所控制的核心设备。
建立完善的宇楼自控系统，可以有效地降低能耗，减少智能建筑的使用成本。
本设备采用真实小型中央空调全套制冷制热系统，配备有模拟终端系统、直接数字控制器主机、现场数据采集系统、闭环反馈控制系统、运行保护系统和计算机组态监控系统。
本设备专为教学实训而设计，适用于智能建筑专业、制冷专业和自动化相关专业的教学实训工作。
学生能够在短时间内迅速了解掌握中央空调的系统组成和工作原理，同时能够了解掌握中央空调自动控制技术在智能建筑中的实现方法和现场总线技术在实际中应用。
本设备适用于制冷专业、自动化专业、智能楼宇专业培训和资格认证.2、实训项目2.1、中央空调的常用器件和系统组成。
2.2、中央空调的工作流程和工作原理。
2.3、中央空调的系统运行和维护工作。
2.4、中央空调的运行工况和运行参数。
2.5、中央空调的控制流程和控制原理。
2.6、直接数字控制器的编程、调试和应用。
2.7、现场总线技术的学习。
2.8、闭环反馈控制的实现方法和实际应用。
2.9、计算机组态监控的实现方法和实际应用。
3、外形尺寸外形结构：模拟大厅、制冷机组、水系/制热机组、模拟卧室、电控机组和计算机。
[图1] 外形结构尺寸大小：8000×2400×2500 34、空调系统本空调系统包括制冷系统和制热系统。
制冷系统实现模拟终端内部空气温度低于外界环境温度；制热系统实现模拟终端内部空气温度高于外界环境温度。

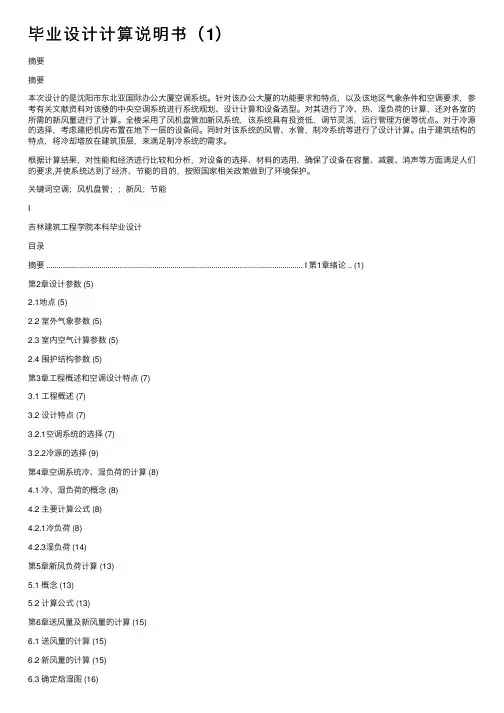

毕业设计计算说明书（1）摘要摘要本次设计的是沈阳市东北亚国际办公⼤厦空调系统。
针对该办公⼤厦的功能要求和特点，以及该地区⽓象条件和空调要求，参考有关⽂献资料对该楼的中央空调系统进⾏系统规划、设计计算和设备选型。
对其进⾏了冷、热、湿负荷的计算，还对各室的所需的新风量进⾏了计算。
全楼采⽤了风机盘管加新风系统，该系统具有投资低，调节灵活，运⾏管理⽅便等优点。
对于冷源的选择，考虑建把机房布置在地下⼀层的设备间。
同时对该系统的风管、⽔管，制冷系统等进⾏了设计计算。
由于建筑结构的特点，将冷却塔放在建筑顶层，来满⾜制冷系统的需求。
根据计算结果，对性能和经济进⾏⽐较和分析，对设备的选择、材料的选⽤，确保了设备在容量、减震、消声等⽅⾯满⾜⼈们的要求,并使系统达到了经济、节能的⽬的，按照国家相关政策做到了环境保护。
关键词空调；风机盘管；；新风；节能I吉林建筑⼯程学院本科毕业设计⽬录摘要 .............................................................................................................................. I 第1章绪论 .. (1)第2章设计参数 (5)2.1地点 (5)2.2 室外⽓象参数 (5)2.3 室内空⽓计算参数 (5)2.4 围护结构参数 (5)第3章⼯程概述和空调设计特点 (7)3.1 ⼯程概述 (7)3.2 设计特点 (7)3.2.1空调系统的选择 (7)3.2.2冷源的选择 (9)第4章空调系统冷、湿负荷的计算 (8)4.1 冷、湿负荷的概念 (8)4.2 主要计算公式 (8)4.2.1冷负荷 (8)4.2.3湿负荷 (14)第5章新风负荷计算 (13)5.1 概念 (13)5.2 计算公式 (13)第6章送风量及新风量的计算 (15)6.1 送风量的计算 (15)6.2 新风量的计算 (15)6.3 确定焓湿图 (16)6.4 举例计算 (17)第7章⽓流组织计算 (20)7.1 布置原则 (20)7.2 ⽓流组织分布 (20)7.3 各风⼝的选择计算 (20)7.4 新风竖井的选择计算 (21)第8章空调系统的设计计算及设备选择 (23)8.1 风系统的设计计算 (23)8.1.1风道布置原则 (23)8.1.2风管设计 (23)8.1.3风管⽔⼒计算 (23)8.2 ⽔系统的设计计算 (26)8.2.1⽔系统的设计选择 (26)8.2.2系统⽔管⽔⼒计算 (26)8.2.3冷凝⽔的排出 (28)8.2.4⽔系统的⽔质处理 (29)8.3 设备的选择计算 (29)IV⽬录8.3.1空调机组的选择计算 (29)8.3.2风机盘管选择计算 (30)8.3.3新风机组选择计算 (30)致谢 (31)参考⽂献 (32)附录 (33)V第1章绪论第1章绪论建筑是⼈们⽣活与⼯作的场所。
以下文档格式全部为word格式，下载后您可以任意修改编辑。
河南机电高等专科学校毕业设计说明书设计题目：三层别墅中央空调系统系部专业班级学生姓名学号指导教师摘要家用中央空调是指根据国家空调设计规范的设计参数和要求进行选型设计、安装的，用于家庭的空调系统。
家用中央空调是由室外主机、室内风机盘管及其连接的风道送出冷热风以达到室内空气调节目的的空调系统，按工作原理可分为二种：一种是由大型中央空调系统的设备演化而来的空调系统如小型风冷冷水机组，小型风管机组为主机的产品；另一种是由分体壁挂空调设备演化而来的空调系统如一拖小型风管机组属集中中央空调系统，此系统由室外机组，室内风机盘管及盘管连接的送风管道组成。
送风管道通向各个需要空气调节的房间，风道系统可安装流量调节阀、风口等配件，一台主机可控制多个不同房间并且可引入新风，有效改善室内空气品质。
步入21世纪,人们对生活品质要求不断提高,住宅面积不断地扩大,以窗机、分体挂壁机和柜机为代表的传统的家用空调已不能充分满足环境、能源的需要。
目前家用空调市场上的产品,从严格意义上讲只能称为“温调”,真正的”空调”应具备空气质量调节的功能,不仅调节空气冷暖,而且可以通风换气,调节空气湿度、有机挥发物含量、细菌含量等室内空气的综合品质。
从这个意义上,家用中央空调才把人们带入到“真正的空调时代”。
这种集大型中央空调和家用空调优点于一体的小型化独立空调系统恰到好处地适应了目前市场的需求,代表了21世纪人居空调的发展趋势,更重要的是,它跨越了我国空调产业长期以来存在的“中央空调”与“家用空调”间的界限,开辟出了一个崭新的市场空间。
关键词：工作原理系统分类中央空调的现状前景家用中央空调的发展趋势SummaryHome central air conditioning is based on the design parameters ofthe national air-conditioning design specification and requirements for selection and design, installation, air-conditioning system for families. From outside the coil duct connection sends cold and order to achieve the purpose of air conditioning indoor air-conditioning system, according to the principle can be divided into two kinds: one is the large central air-conditioning system the air-conditioning system, such as a small air-cooled chiller, small wind pipe mill equipment evolved a outdoor unit, an indoor fan coil and the coil connected to the supply duct. Supply duct leading to various rooms need air conditioning duct system can be installed flow control valve, vents and other accessories, a control a number of different rooms and the introduction of new wind effectively improve indoor air quality.Into the 21st century, the quality of life requirements continue to increase residential area continues to expand, the the domestic air conditioner market in the strict sense can only be called "warm tone" real "air-conditioned" air quality regulation should , adjust the air this sense, the people into real air conditioning era. The miniaturization of such a large central air conditioning and up a new market space.Keywords: = 8.7 Wm2·K，аw = 18.6 Wm2·K时,传热系数 K=3.5 Wm2·K ，= 0.6。
综合楼中央空调系统毕业设计说明书一、摘要本设计为南宁市综合楼中央空调系统，拟为之设计合理的中央空调系统，为室内工作人员提供舒适的工作环境。
设计内容包括：空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；空调末端处理设备的选型；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计；消声防振设计等内容。
本设计依据有关规范考虑节能和舒适性要求，设计的空调系统采用风机盘管——新风系统。
关键字：办公楼；中央空调；风机盘管——新风系统；性能比较。
绪论我国暖通空调的现状及其发展进入90年代后，我国的居住环境和工业生产环境都已广泛地应用空调，空调技术已成为衡量建筑现代化水平的重要标志之一。
90年代中期，由于大城市电力供应紧张，供电部门开始重视需求管理及削峰填谷，蓄冷空调技术提到了议事日程。
近几年来，由于能源结构的变化，促进了吸收式冷热机组的快速发展，以及热泵技术在长江中下游地区的应用。
随着生产和科技的不断发展，人类对空调技术也进行了一系列的改进，同时也在积极研究环保、节能的空调产品和技术，已经投入使用了冰蓄冷空调系统、燃气空调、VAV空调系统、地源热泵系统等。
暖同空调技术的发展，必然会受到能源、环境条件的制约，所以能源的综合利用、节能、保护环境及趋向自然舒适环境必然是后发展的主题。
舒适性空调的发展健康是空调业发展的主题之一，以前的空调采用了多种健康技术，如负离子、离子集尘、多元光触媒等，这些技术的运用使空调产品的健康性能得到了极大的提升，海尔空调把负离子、离子集尘、多元光触媒、双向换新风、健康除尘等领先技术在内的高科技手段组合起来使用，发挥了巨大的威力，而未来空调进步的一个方向也就是对各种高科技的灵活运用空调气流的舒适度是健康空调的另一个标准。
传统空调的送风方式简单直吹人体，容易引起伤风、感冒、头痛、关节通等不舒适状态，因此新近推出的风可以从周围环绕，而不是对人体直吹，通过改善空调送风气流分布，令人感觉更舒适的共条—环绕立体送风、三维立体风的健康空调成了热销产品也就不足为奇了！第1页二、工程概况本大楼为坐落于南宁市的一综合楼,共五层,大楼坐北朝南,整个建筑平面近似长方形,总建筑面积为6424.8平方米,同时广州雨量集中,夏热冬冷,历年夏季日平均温度为30度.大楼内设有地下停车场,商场,超市,娱乐城,中,西餐厅,办公室,会议室等场所,以第一层的地板为水平面不计算,第一~第三层高为4.5米,第四~第五层高为3.8米.第一层设有:商场,超市空调机房X2,卫生间,消毒间,消控中心,电梯间,杂物间第二层设有:中西餐厅,空调机房X2,楼梯间,卫生间,消毒间,电梯间.第三层设有:娱乐城,空调机房X2,休息间,大小包厢,工作间,控制间,楼梯间,卫生间,消毒间,电梯间.第四,五层设有:办公室,休息大厅,空调机房X2,接待室,卫生间,楼梯间,电梯间,大小会议室根据建筑的使用实际情况,综合考虑各种要求,依据国家管理设计规范,进行了如下环保性,舒适性,实用性空调系统设计.本设计中的建筑物相关资料如下:1) 层面保温材料为无面花岗岩贴面,厚度为125mm.2)外墙外墙厚度为240mm的砖墙,内用白石灰粉刷3)外窗单层金属窗,玻璃为6mm厚的普通玻璃,80%为玻璃,并且内有活动百叶帘作为内遮阳.4)人数一楼是商场和超市,人流量较大,并兼作主要入口,因此在室内人员设为0.8人每平方米二楼是中西餐厅,根据设计手册查得,在室内人员设为2人每平方米三楼是娱乐场所,娱乐城取1人每平方米,休息室取0.8人每平方米,包厢取0.8人每平方米四,五楼是办公室,每间按10人来计算.5)照明,设备:根据建筑电气专业提供:第2页第一层用荧光灯,镇流器设置在顶棚内,荧光灯罩无通风孔,功率为60w/m². 第二层用白炽灯,功率为40w/m²第三层用白炽灯,功率为45w/m²第四,五层用白炽灯,功率为40w/m²6)空调使用时间:一楼和二楼的空调每天使用14小时,即8点到22点三楼的娱乐城的空调每天使用10小时,既17点到2点四,五楼办公室的空调每天使用11小时,既8点到18点7)劳作方式:轻度劳动。
×××××××××大学毕业设计(论文)机电工程系供热通风与空调工程技术专业题目：学生：指导老师：设计单位：时间：目录引言 (3)内容提要 (4)Abstract ........................................................................................................... 错误!未定义书签。
第一章、系统设计及其参数选定. (5)第二章、空调热湿负荷计算 (6)第三章、风量、送风状态参数确定 (15)第四章、设备选型 (18)第五章、风管系统的设计及阻力 (21)第六章、水管系统的设计 (26)第七章、减振降噪和保温设计 (28)第八章、电气控制要求说明 (30)总结 (31)参考文献 (32)引言随着市场经济体制的日益完善及国民经济的迅猛发展，综合国力的显著增强，人民的生活水平得到普遍提高，对生活质量也有更高的要求。
家用电器逐渐普及，空调—以前只有一部分人用得起的家电现在己走进了千家万户；并且他们现在不仅仅考虑温度问题，卫生清洁也倍受人们的关注，显然舒适性已越来越受人们重视。
因此，现在几乎所有的大型建筑都安装了空调以适应人民日益增长的需要。
空气温度、湿度、清洁度和新鲜等对人体舒适感觉都有很大的影响，所以本设计对通风空调系统进行全面地设计。
尽量满足顾客要求的同时，兼顾在投资成本和运行费用方面达到业主要求，以期达到最佳效果。
本人这次的设计任务就是对办公大楼进行通风空调工程设计。
由于本人知识有限，经验不足，又初次进行如此复杂的系统设计，在设计过程中难免有不周全和不合理之处，敬请各位同学和老师批评指正。
时间学生签名内容提要本次的设计课题为某办公楼的通风空调工程。
本座大厦位于长沙市繁华地带，高四层(带地下室)，有大小会议室、办公室及展览厅等。
“空调工程”课程设计任务书课题名称：某宾馆综合大楼中央空调的设计一、设计题目：某宾馆综合大楼中央空调的设计二、设计原始资料1.该建筑外墙厚240mm，保温层厚40mm。
结构如图2-1所示：传热系数k=0.81W/㎡*K.2. 室内外参数：按暖通空调设计手册确定三、设计内容1.确定室内外设计参数2.计算空调冷（热）、湿负荷3.确定空调方案4. 确定气流组织方案5. 空调系统风管/水管设计计算6. 计算并选择空调设备7.空调系统的全年运行调节分析四、要求1. 设计书设计说明书应按规定格式书写, 计算表格要有说明，引用经验数据公式及推荐值要有出处。
2. 图纸（1）第一层空调系统平面图3# 2张（2）第一层空调系统轴側图3# 1张某宾馆综合大楼中央空调的设计王凯[摘要]空调是创造一个满足人们生活和生产工艺需要的空气环境，使环境空气的温度，湿度，风速和洁净度等参数控制在一定范围内，人们把为了满足生产工艺所需要的空调系统称为工艺性空调，它使生产工艺和科学实验为只要对象；把为了满足人们的舒适要求的空调成为舒适性空调，它以人为主要对象，中央空调系统担负着创造和保持舒适的或满足某些特定要求的室内空气环境的重任。
必须了解运行管理工作的科学内涵，从而认识其重要性和基本内容，明确运行管理工作达到的基本目的。
本设计为一幢满足生活起居功能的私人别墅，地处苏州,拟为之设计合理的中央空调系统,为室主提供舒适的居住环境。
设计内容包括: 空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择;空调末端处理设备的选型；水系统的设计、布置与水力计算、风管系统与水管系统保温层的设计等内容。
本设计依据有关规范考虑节能和舒适性要求，以节能舒适为目的，设计的空调系统采用多联机系统[关键词]中央空调新风系统风机盘管冷水机组目录前言 (5)第1章概述 (6)1.1 建筑概况 (6)1.2 空调计划 (6)第2章空调系统冷湿负荷的计算 (7)2.1 冷、湿负荷的概念 (7)2.2 设计条件及计算说明 (9)2.3 空调冷湿负荷计算 (10)第3章空调方式的选择和系统分区 (15)空气调节系统的分类和比较 (15)3.2 空调系统的选择 (17)3.3 空调系统的分区 (18)3.4 气流组织形式 (18)第4章新风系统的设计计算 (21)4.1 新风系统的送风形式 (21)4.2 新风系统的划分 (22)4.3 机组选型 (22)4.4 风管水力计算 (23)第5章风机盘管水系统的设计计算 (25)5.1 水系统的选择 (29)5.2 风机盘管的计算选型 (29)5.3 水管水力计算 (30)5.4 冷水机组系统冷水机组与循环水泵的选择 (30)第6章排风系统设计计算 (32)第7章空调系统的消声减振设计 (32)7.1 空调系统的消 (34)7.2 空调装置的隔振 (34)小结 (36)致谢 (37)参考文献 (38)前言随着生活水平的不断提高，人们对居住环境的舒适性要求也越来越高。

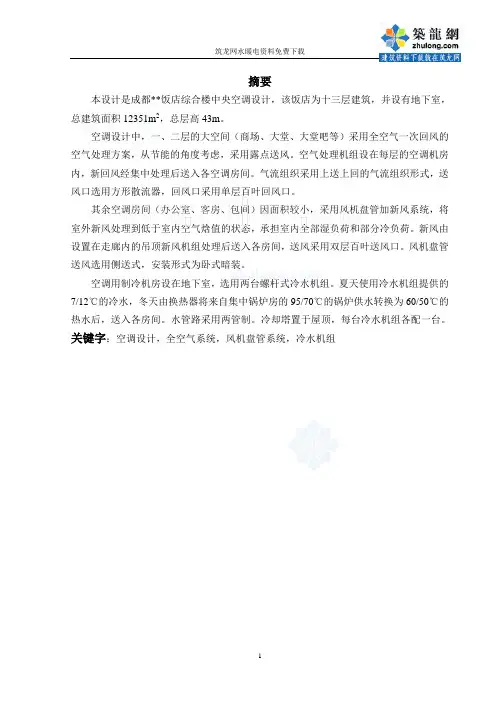

摘要本设计是成都**饭店综合楼中央空调设计，该饭店为十三层建筑，并设有地下室，总建筑面积12351m2，总层高43m。
空调设计中，一、二层的大空间（商场、大堂、大堂吧等）采用全空气一次回风的空气处理方案，从节能的角度考虑，采用露点送风。
空气处理机组设在每层的空调机房内，新回风经集中处理后送入各空调房间。
气流组织采用上送上回的气流组织形式，送风口选用方形散流器，回风口采用单层百叶回风口。
其余空调房间（办公室、客房、包间）因面积较小，采用风机盘管加新风系统，将室外新风处理到低于室内空气焓值的状态，承担室内全部湿负荷和部分冷负荷。
新风由设置在走廊内的吊顶新风机组处理后送入各房间，送风采用双层百叶送风口。
风机盘管送风选用侧送式，安装形式为卧式暗装。
空调用制冷机房设在地下室，选用两台螺杆式冷水机组。
夏天使用冷水机组提供的7/12℃的冷水，冬天由换热器将来自集中锅炉房的95/70℃的锅炉供水转换为60/50℃的热水后，送入各房间。
水管路采用两管制。
冷却塔置于屋顶，每台冷水机组各配一台。
关键字：空调设计，全空气系统，风机盘管系统，冷水机组AbstractThis design is the Chengdu **hotel synthesis building central air conditioning design, This hotel is 13 constructs, And is equipped with the basement, Total floor space 13000m2.Total building store height 43m.In air conditioning design, 1F and 2F big spaces (market, great hall, great hall and so on) use the entire air time to return to the wind the air processing plan, From energy conservation angle consideration, Uses the dew point blast. The air processing unit is located in each level in the air conditioning engine room, New、returns to the wind to send in various air conditioned room after centralism processing, The air current organization form used on delivers the other day, Delivers the gusty area to select square shape drifting. Returns to the gusty area to use the monolayer drifting to return to the gusty area,Other air conditioned rooms (example office, guest room, package) because the area is smaller, Uses the air blower plate tube to add the new atmosphere system, Outside the new atmosphere will process to is lower than in the room the air enthalpy value condition, Undertakes in the room completely the wet load and the partial cold loads, The new atmosphere by establishes the suspended ceiling new atmosphere unit processes after the corridor sends in various rooms, The blast uses double-decked drifting delivers the gusty area, The air blower plate tube blast selects the side to deliver the type, installs the form for the horizontal-type dark attire.The Air conditioning refrigeration engine room is located in the basement, Selects two screw rods types cold water unit, Summer uses 7/12 ℃ cold water which the cold water unit provides, Winter the heat interchanger future since will concentrate the boiler room 95/70 ℃water transformation is 60/50 ℃ hot water, Sends in various rooms, The water pipeline uses two. The cooling tower sets to the roof, each cold water unit respectively matches.Key word: Air conditioning design, entire air system, air blower plate tube system, cold water unit.第一章绪论第一节空气调节的含义建筑是人们生活与工作的场所。
工程概况：本空调设计为广东省某酒店大楼空调系统设计。
地处广州市，大楼共两层，楼高8.1m，建筑总面积1764㎡，空调设计面积1507㎡，只做夏季冷负荷，其冷负荷为268465的应用是以小房间独立为主采用多联机系统是比较节能的，为了更灵活的应用空调，设计了比较小的系统这样更方便使用，每一层楼分为两个系统。
整个系统采用麦克维尔。
VRV多联机设计特点：VRV 空调系统具有明显的的节能、舒适效果，该系统依据室内负荷，在不同转速下连续运行，减少了因压缩机频繁启停造成的能量损失；采用压缩机低频启动，降低了启动电流，电气设备将大大节能，同时避免了对其它用电设备和电网的冲击；具有能调节容量的特性，改善了室内的舒适性。
VRV 空调系统具有设计安装方便、布置灵活多变、建筑空间小、使用方便、可靠性高、运行费用低、不需机房、无水系统等优点。
与传统的中央空凋系统相比，多联机中央空调具有以下特点：节约能源、运行费用低，控制先进，运行可靠机组适应性好，制冷制热温度范围宽设计自由度高，安装和计费方便。
多联机家用中央空调自面市以来受到了广大消费者的青睐。
设计参数：设计地点：广东省广州市。
北纬23°8′，东经113°19′，平均海拔6.6m，年平均温度21.8℃，冬季采暖温度7℃，冬季空气调节5℃，冬季最低日平均气温2.9℃，冬季通风13℃，夏季通风31℃，夏季调节空气33.5℃，夏季调节空气日平均气温33.5℃，夏季调节空气室外湿球温度27.7℃，最热月平均温度28.4℃。
空调房间负荷计算：空调冷负荷节能估算计算部分指标：如商场：房间面积S=25.6,负荷 Q=220X25.6=5632w。
冷负荷汇总表：室内机选型：在该系统我选了暗装吊顶式天花嵌入式，天花嵌入式适用场合：a、该机组为四向出风、中间回风的形式，适用于房间规则，要求送风均匀、温度场均匀、舒适性高的场所；b、房间层高比较高，全部吊顶的场所，且吊顶后层高不高于3.5m；c、此机型长宽尺寸一致，外壳颜色为浅灰色，满足装潢和谐、统一的要求；d、机组标配高压头凝结水泵，可适用于凝结水排放不便、吊顶高度有限制的空间；e、机组冷量范围大，适用于大堂、大厅等大空间；选型、布置注意点：a、同一空间需选择多台内机时，建议选择容量大小相同或相近的室内机，以利于气流分布和安装；b、对空间噪声要求高时，可选择多台小容量机组；c、选型时考虑机组出风的扩散半径，以及实际的空调位置，保证台数恰当；在室内机的进、出气通道上不能有任何障碍物，以保证空气的流通。

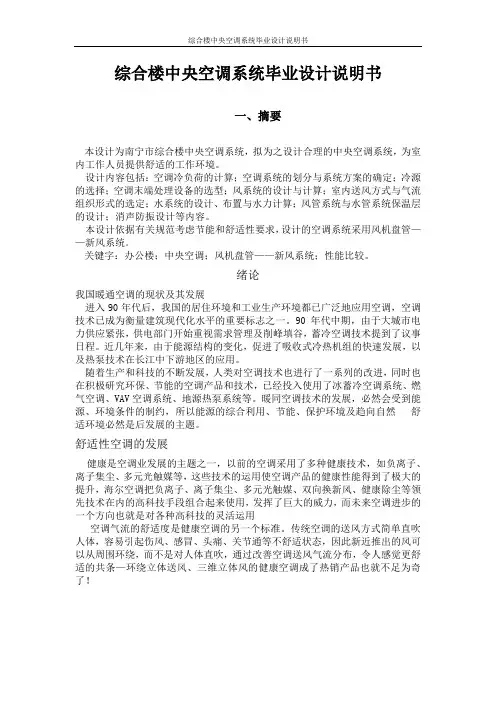

综合楼中央空调系统毕业设计说明书一、摘要本设计为南宁市综合楼中央空调系统，拟为之设计合理的中央空调系统，为室内工作人员提供舒适的工作环境。
设计内容包括：空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；空调末端处理设备的选型；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计；消声防振设计等内容。
本设计依据有关规范考虑节能和舒适性要求，设计的空调系统采用风机盘管——新风系统。
关键字：办公楼；中央空调；风机盘管——新风系统；性能比较。
绪论我国暖通空调的现状及其发展进入90年代后，我国的居住环境和工业生产环境都已广泛地应用空调，空调技术已成为衡量建筑现代化水平的重要标志之一。
90年代中期，由于大城市电力供应紧张，供电部门开始重视需求管理及削峰填谷，蓄冷空调技术提到了议事日程。
近几年来，由于能源结构的变化，促进了吸收式冷热机组的快速发展，以及热泵技术在长江中下游地区的应用。
随着生产和科技的不断发展，人类对空调技术也进行了一系列的改进，同时也在积极研究环保、节能的空调产品和技术，已经投入使用了冰蓄冷空调系统、燃气空调、VAV空调系统、地源热泵系统等。
暖同空调技术的发展，必然会受到能源、环境条件的制约，所以能源的综合利用、节能、保护环境及趋向自然舒适环境必然是后发展的主题。
舒适性空调的发展健康是空调业发展的主题之一，以前的空调采用了多种健康技术，如负离子、离子集尘、多元光触媒等，这些技术的运用使空调产品的健康性能得到了极大的提升，海尔空调把负离子、离子集尘、多元光触媒、双向换新风、健康除尘等领先技术在内的高科技手段组合起来使用，发挥了巨大的威力，而未来空调进步的一个方向也就是对各种高科技的灵活运用空调气流的舒适度是健康空调的另一个标准。
传统空调的送风方式简单直吹人体，容易引起伤风、感冒、头痛、关节通等不舒适状态，因此新近推出的风可以从周围环绕，而不是对人体直吹，通过改善空调送风气流分布，令人感觉更舒适的共条—环绕立体送风、三维立体风的健康空调成了热销产品也就不足为奇了！第1页二、工程概况本大楼为坐落于南宁市的一综合楼,共五层,大楼坐北朝南,整个建筑平面近似长方形,总建筑面积为6424.8平方米,同时广州雨量集中,夏热冬冷,历年夏季日平均温度为30度.大楼内设有地下停车场,商场,超市,娱乐城,中,西餐厅,办公室,会议室等场所,以第一层的地板为水平面不计算,第一~第三层高为4.5米,第四~第五层高为3.8米.第一层设有:商场,超市空调机房X2,卫生间,消毒间,消控中心,电梯间,杂物间第二层设有:中西餐厅,空调机房X2,楼梯间,卫生间,消毒间,电梯间.第三层设有:娱乐城,空调机房X2,休息间,大小包厢,工作间,控制间,楼梯间,卫生间,消毒间,电梯间.第四,五层设有:办公室,休息大厅,空调机房X2,接待室,卫生间,楼梯间,电梯间,大小会议室根据建筑的使用实际情况,综合考虑各种要求,依据国家管理设计规范,进行了如下环保性,舒适性,实用性空调系统设计.本设计中的建筑物相关资料如下:1) 层面保温材料为无面花岗岩贴面,厚度为125mm.2)外墙外墙厚度为240mm的砖墙,内用白石灰粉刷3)外窗单层金属窗,玻璃为6mm厚的普通玻璃,80%为玻璃,并且内有活动百叶帘作为内遮阳.4)人数一楼是商场和超市,人流量较大,并兼作主要入口,因此在室内人员设为0.8人每平方米二楼是中西餐厅,根据设计手册查得,在室内人员设为2人每平方米三楼是娱乐场所,娱乐城取1人每平方米,休息室取0.8人每平方米,包厢取0.8人每平方米四,五楼是办公室,每间按10人来计算.5)照明,设备:根据建筑电气专业提供:第2页第一层用荧光灯,镇流器设置在顶棚内,荧光灯罩无通风孔,功率为60w/m². 第二层用白炽灯,功率为40w/m²第三层用白炽灯,功率为45w/m²第四,五层用白炽灯,功率为40w/m²6)空调使用时间:一楼和二楼的空调每天使用14小时,即8点到22点三楼的娱乐城的空调每天使用10小时,既17点到2点四,五楼办公室的空调每天使用11小时,既8点到18点7)劳作方式:轻度劳动。
8)气象资料:室外气象参数表：室外计算参数(干球温度°C)表:根据<<采暖通风空气调节设计规范>>(GBJ9-87)规范,舒适性空调室内计算参数如下:第3页夏季：冬季温度采用24到28度18到22度相对湿度40到65% 40到60%风速不大于：0.3m/s 不应大于0.2m/s 9)保温材料：使用现市场上最先进的以泡橡胶保温材料，厚度为20mm，用专用胶带封口。
10）防火排烟系统：当风管穿越防火墙时均设防火阀，防火阀和火灾自动控制系统相连锁。
11）其他：办公室的新风量取30m²/h.p:噪声声级不高于40Db:空气中含尘量不大于0.30mg/m³:室内空气压力稍高于室外大气压力。
厕所设置排风扇，保持厕所的相对负压，通过其他房间渗透补充厕所风量，再通过厕所风机排出，使厕所异味不能扩散至其他房间。
正压控制的问题，为防止外部空气流入空调房间，设定保持室内5到10Pa正压，送风量大于排风量时，室内将保持正压。
一楼的大门和商场与超市的门口用贯流式风机，形成风帘进行与外界的隔热。
第4页三、设计方案及说明：方案选择：从全空气系统与空气-水系统，机盘管+新风系统全水系统，冷剂系统的各系统的特点起先比较，选用风机盘管+新风系统。
风机盘管的新风供给方式表第6页四、设计说明书：第一层：各面外墙和玻璃窗的面积列表：①维护结构瞬变传热形成冷负荷的计算方法1）外墙和屋面瞬变传热引起的冷负荷在日射和室外气温综合作用下，外墙和屋面瞬变传热引起的逐时冷负荷可按下式计算：Q c1=F·A·(t1-tn)W式中Q c1------外墙和屋面瞬变传热引起的逐时冷负荷WF-----外墙和屋面的面积，mA---------外墙和屋面的传热系数，W/（m²·°C）,可以根据外墙和屋面的不同结构，可以从附表2-3表1，表2中查得：tn---------室内计算温度，°C：t1---------外墙和屋面冷负荷计算温度的逐时值，°C，根第7页南外墙的冷负荷:东外墙的冷负荷第8页西外墙的冷负荷：单位：W北外墙的冷负荷：单位：W在室内外温度差的作用下,玻璃窗瞬变热形成的冷负荷计算式:Qc1=F·K·(t1-tn)w式中Qc1---------外玻璃窗瞬变传热引起的冷负荷(W)F----------外玻璃窗的面积( m²)K---------玻璃的传热系数W/(m²·k):单层玻璃K=6.26W/(m²·k)本设计内有遮阳,传热系数K=KX75%=4.7W/(m²·k)tn------------室内设计温度:°Ct1-------------修正后的玻璃窗的逐时冷负荷计算温度值,见表1-13修正后的玻璃窗的逐时冷负荷计算温度南外窗玻璃传热冷负荷：单位：W北外窗玻璃传热冷负荷：单位：W第11页西外窗玻璃传热冷负荷：东外窗玻璃传热冷负荷3)透过玻璃窗的日射的热引起的冷负荷、透过玻璃窗进入室内的日射得热形成的逐时冷负荷可以按照下式来计算：Qf=F·CS·Djmax·Cn·Cl(w)式中Qf-------透过玻璃窗的日射得热引起的冷负荷F----------玻璃窗的净面（m²），是等于窗口面积X有效面积系数Ca，见表3-----10 F=F·Ca本设计单层金属窗那么：Ca=0.85CS------------玻璃窗的遮挡系数，由表3-----11查得，6mm厚的普通玻璃CS=0.89Cn-------窗内遮阳设施的遮阳系数，由表3-----12查出，中间设活动百叶帘那么：Cn=0.6Djmax------不同纬度带各朝向7月份日射得热因数的最大值（W/m²），由表3-9查得C1--------冷负荷系数，由附表E表E-9到E12查得夏季日射得热因数的最大值参数列表第13页南区有内遮阳窗玻璃冷负荷系数透过玻璃窗的日射得热的逐时冷负荷列表单位：W第14页4）室内热源散热形成的冷负荷：（一）照明得热引起的冷负荷1、照明得热量：Q=n1·n2·N=1X0.7X5782=40475式中N-------照明灯所需功率W：(S1=商场+超市=477.12+403.2+80=963.68m²)，那么N=60X S1=5782W/ m²n1------镇流器消耗功率系数，当明装荧光灯的镇流器装在空调房间内时，取n1=1.2：当暗装荧光灯镇流器装设在顶棚内时，可取n1=1.0，本设计取n1=1.0n2--------灯罩隔热系数，当荧光灯上部穿有小孔（下部为玻璃板），可利用自然通风散热与顶棚内时，n2=0.5~0.8：而荧光灯罩无通风孔时，n2=0.6~0.8：本设计取0.7。
2照明得热引起的逐时冷负荷照明散热引起的逐时冷负荷可用下式进行计算：Q1=QXC1式中Q1---------照明得热量WC1------照明冷负荷系数，由表3.1----26查出照明得热引起的逐时冷负荷汇总表单位：W第15页（二）人体散热量及其引起的瞬时冷负荷：⒈人体散热量⁶Qｎ= n₁·n₂·qsQr= n₁·n₂·qr式中：Qr——人体潜散热量，ｑs——不同室温和劳动性质成年男子潜热散热量，W，（见表3——14 ⁵），在此设计中取ｑs=58n₁=0.8人/m²·hх963.68=771人n₂——群集系数⁶，n₂=0.89ｑr——不同室温和劳动性质成年男子潜热量，W，见表3—14 ⁵ｑr=123Qs——人体显热散热量Qs=n₁·n₂·ｑs=771χ0.89χ58=39796.1 WQr=n₁·n₂·qr=771χ0.89χ123=84385.2W⒉设备散热得热量：（本设计中的一楼在此则不再考虑设备撒热所形成的冷负荷）⒊人体和设备得热引起的逐时冷负荷⁵Qt=Qs·Cl+Qr式中：Qs——人体显热散热热量，WQr——人体潜热散热热量，WCl——人体的冷负荷系数，查附表F。
人体的冷负荷系数与人员在室内停留的时间以及入室时刻到计算时刻的时间有关：⁶人体散热形成的冷负荷汇总表：第16页一楼冷负荷汇总表：单位：W第17页第18页第二层冷负荷计算：1、负荷计算：①围护结构瞬变传热形成冷负荷的计算方法1）外墙和屋面瞬变传热引起的冷负荷在日射和室外气温综合作用下，外墙忽然屋面瞬变传热引起的逐时冷负荷可按下式计算：Q c=F·A·(t₁-t₂)² W式中：Qc——外墙和屋面瞬变传热引起的逐时冷负荷，W；F——外墙和屋面的面积，m²；A——外墙和屋面的传热系数，W/（m².℃）,可根据外墙和屋面的不同构造，可从附表2-3表1，表2中查得³；ｔn——室内计算温度，℃；ｔ1——外墙和屋面冷负荷计算温度的逐时值，℃，根据外墙和屋面的不同类型分别在附表14，附表16中查取并修正得⁴第19页各面外墙和玻璃的面积列表单位：m²南外墙的冷负荷：单位：W东外墙的冷负荷单位：W第20页西外墙的冷负荷：单位：W北外墙的冷负荷：单位；：W第21页2）外玻璃窗瞬变传热引起的冷负荷在室内外温差的作用下，玻璃窗瞬变热形成的冷负荷计算公式：Qc₁=F·K·（tˊ₁-ｔn）² W式中：Qc₁——外玻璃窗瞬变传热形成的冷负荷（W）F——外玻璃窗面积，（m²）;K——玻璃的传热系数，W/（m²）；单层玻璃Kˊ=6.26W/（m²·k）¹；本设计内有遮阳，传热系数K=Kˊχ75%=4.7W/（m²·k）ｔn——室内设计温度，℃ｔˊ，₁——修正后的玻璃窗的逐时冷负荷计算温度值，℃，见表1-13；ｔ₁+ｔd式中，ｔd——玻璃窗的地点修正系数（℃），从附表E表E-8南外窗玻璃传热冷负荷：单位：W第22页北外窗玻璃传热冷负荷：单位：W西外窗玻璃传热冷负荷：单位：W第23页东外窗玻璃传热冷负荷：3），透过玻璃窗的日射得热引起的冷负荷透过玻璃窗进入室内的日射得热形成的逐时冷负荷可以按下式来计算：Q f，₁=F·C S·D j,max·C n·C₁ (W)式中：Qf，₁——透过玻璃窗的日射得热引起的冷负荷F——玻璃窗的净面（m²）,是等于窗口面积乘以有效面积系数Ca，见表3-10 F=Fˊ·Ca第24页本设计单层金属窗那么：Ca=0.85C s——玻璃窗的遮挡系数，由表3-11查得，6mm 厚普通玻璃C s=0.89:C n——窗内遮阳设施的遮阳系数，由表3-12查得，中间色活动百叶帘那么：C n=0.6；D j,max ——不同纬度带各朝阳向7月份日射得热因数的最大值（W/m²）, 由表3-9 查得：C₁——冷负荷系数，由附表E表E-9~E-12查得。
