★★氧化镁湿法烟气脱硫废水处理技术

氧化镁法烟气脱硫工艺介绍1. 前言我国是世界上SO2排放量最大的国家之一，年排放量接近2000万吨。

其主要原因是煤炭在能源消费结构中所占比例太大。

烟气脱硫(FGD)是目前控制SO2污染的重要手段。

湿法脱硫是应用最广的烟气脱硫技术。

其优点是设备简单，气液接触良好，脱硫效率高，吸收剂利用率高，处理能力大。

根据吸收剂不同，湿法脱硫技术有石灰（石）—石膏法、氧化镁法、钠法、双碱法、氨法、海水法等。

氧化镁湿法烟气脱硫技术，以美国化学基础公司（Chemico-Basic）开发的氧化镁浆洗—再生法发展较快，在日本、台湾、东南亚得到了广泛应用。

近年，随着烟气脱硫事业的发展，氧化镁湿法脱硫在我国的研究与应用发展很快。

2. 基本原理氧化镁烟气脱硫的基本原理是用MgO的浆液吸收烟气中的SO2，生成含水亚硫酸镁和硫酸镁。

化学原理表述如下：2.1氧化镁浆液的制备MgO（固）+H2O=Mg(HO)2（固）Mg(HO)2（固）+H2O=Mg(HO)2（浆液）＋H2OMg(HO)2（浆液）＝Mg2+＋2HO－2.2 SO2的吸收SO2（气）+H2O=H2SO3H2SO3→H++HSO3-HSO3-→H++SO32-Mg2++SO32-+3H2O→MgSO3•3H2OMg2++SO32-+6H2O→MgSO3•6H2OMg2++SO32-+7H2O→MgSO3•7H2OSO2+MgSO3•6H2O→Mg(HSO3)2+5H2OMg(OH)2+SO2→MgSO3+H2OMgSO3+H2O+SO2→Mg(HSO3)2Mg(HSO3)2+Mg(OH)2+10H2O→2MgSO3•6H2O2.3 脱硫产物氧化MgSO3+1/2O2+7H2O→MgSO4•7H2OMgSO3+1/2O2→MgSO43. 工艺流程整个脱硫工艺系统主要可分为三大部分：脱硫剂制备系统、脱硫吸收系统、脱硫副产物处理系统。

图1为氧化镁湿法脱硫的工艺流程图。

3.1脱硫剂制备系统脱硫剂制备系统的搅拌、输送设备均为标准设备，系统设计和工程应用有成熟的理论成果和可靠的实践经验，为一般性问题。

氧化镁脱硫方案引言在能源生产和工业领域，燃煤和燃油等燃料常常会产生许多有害的气体，其中二氧化硫（SO2）是一种常见的污染物。

二氧化硫的排放会导致大气污染，对环境和人类健康造成严重的影响。

因此，研发和使用有效的脱硫技术是保护环境和改善空气质量的关键。

氧化镁（MgO）是一种常用的脱硫剂，其在高温下可以与二氧化硫反应生成硫酸镁，实现脱硫的目的。

本文将详细介绍氧化镁脱硫的方案。

氧化镁脱硫原理氧化镁脱硫是一种湿式烟气脱硫技术，其基本原理是通过将二氧化硫与氧化镁反应生成硫酸镁，从而将烟气中的硫化物去除。

反应方程式如下：SO2 + MgO -> MgSO3MgSO3 + 1/2O2 + H2O -> MgSO4 + H2O在氧化镁脱硫过程中，氧化镁通过喷射到燃烧室或烟气通道中，与烟气中的SO2发生反应，生成硫酸镁。

硫酸镁可溶于水，通过喷淋或喷雾系统，将烟气中的硫酸镁吸收到洗涤液中，实现脱硫的效果。

氧化镁脱硫设备1. 氧化镁喷射系统氧化镁喷射系统是实现氧化镁与烟气中的二氧化硫反应的关键设备。

喷射系统包括喷射管、喷淋器和控制系统等。

喷射管通过布置在燃烧室或烟气通道中，将氧化镁以适当的速率喷射到烟气中，使其与二氧化硫接触并发生反应。

喷淋器用于喷洒洗涤液以吸收生成的硫酸镁。

2. 洗涤液循环系统洗涤液循环系统用于将洗涤液循环利用，提高脱硫效率和经济性。

该系统包括洗涤液喷淋装置、底层液槽、泵站和管道等。

洗涤液通过喷淋装置喷洒到喷射系统中，吸收烟气中的二氧化硫生成硫酸镁。

然后，洗涤液流入底层液槽，由泵站将其循环输送回喷射系统。

3. 废气处理系统废气处理系统用于处理脱硫后的烟气，以达到排放标准。

常见的废气处理设备包括除尘器和烟囱。

除尘器可去除烟气中的颗粒物，保证排放的烟气达到环保要求。

同时，烟囱用于将处理后的烟气排放到大气中。

氧化镁脱硫操作步骤1.启动氧化镁喷射和洗涤液循环系统；2.调节喷射系统的喷射速率，使氧化镁的喷射量控制在合适范围内；3.调节洗涤液的喷淋量，保持在适当的浓度；4.根据烟气中二氧化硫的浓度和排放标准，调节洗涤液的循环速率和洗涤液浓度，以达到脱硫效果；5.对废气处理系统进行定期检查和维护，保证其正常运行和排放达标。

氧化镁湿法烟气脱硫废水处理技术探讨1镁法脱硫技术的发展氧化镁法在湿法烟气脱硫技术中是仅次于钙法的又一主要脱硫技术。

据介绍，氧化镁再生法的脱硫工艺最早由美国开米科公司(Chemico—Basic)在20世纪60年代开发成功，70年代后费城电力公司(PECO)与United&Constructor合作研究氧化镁再生法脱硫工艺，经过几千小时的试运行之后，在三台机组(其中两台分别为150MW和320MW)进行了全规模的FGD系统和两个氧化镁再生系统建设，上述系统于1982年建成并投入运行，1992年以后停运硫酸制造厂，直接将反应产物硫酸镁销售。

1980年美国DUCON公司在PHILADELPHAELECTRICEDDYSTONESTATION成功建成实施氧化镁湿法脱硫系统，运行至今，效果良好。

随后韩国和台湾地区也发展了自己的湿式镁法脱硫技术，目前在台湾95%的电站采用氧化镁法脱硫。

近几年国内的氧化镁湿法脱硫发展较快，2001年，清华大学环境系承担了国家“863”计划中《大中型锅炉镁法脱硫工艺工业化》的课题，对镁法脱硫的工艺参数、吸收塔优化设计和副产品回收利用等进行了深入的研究，并在4t/h、12t/h锅炉上进行了中试，在35t/h锅炉上进行了工程应用。

湿式镁法脱硫工艺又可分为氧化镁/亚硫酸镁法、氧化镁/硫酸镁抛弃法、氧化镁/硫酸镁回收法等。

本文主要介绍应用规模较大、前景广阔的氧化镁/亚硫酸镁工艺中的废水处理工艺。

2脱硫废水处理技术概况湿法烟气脱硫工艺中存在废水处理问题，虽然有很多电厂的脱硫系统都配有废水处理系统，但国内目前对脱硫废水的处理工艺研究较少，其中关注最多的是石灰石/石膏法产生的脱硫废水，对于镁法脱硫产生的废水的研究就更少了。

镁法脱硫废水处理现在多是引用和借鉴石灰石/石膏法脱硫废水处理经验。

为了维持脱硫装置浆液循环系统物质的平衡，防止烟气中可溶物质超过规定值和保证副产物品质，必须从循环系统中排放一定量的废水。

氧化镁湿法脱硫废水处理工艺流程探讨首先，酸性废水中的二氧化硫氧化。

这一步骤是通过将酸性废水喷洒
或者雾化至一个碱性环境中，将二氧化硫氧化为硫酸镁。

这里的碱性环境
可以通过加入氢氧化钙或者氢氧化钠等碱性物质来实现。

在此过程中，通
过控制喷洒浓度和温度等参数，可以使废水中的二氧化硫得到充分氧化。

其次，硫酸镁的沉淀。

在氧化反应结束后，废水中的硫酸镁会形成固
体沉淀。

这一步骤的关键是控制碱性物质的投加量，使其超过硫酸镁的溶
解度，以促进硫酸镁的沉淀。

硫酸镁的沉淀是一种放热反应，因此需要适
当降低反应温度，防止温度过高造成放热过程不可控。

最后，废水后续处理。

经过上述两个步骤处理后的脱硫废水，仍然含
有一定量的固体颗粒物质和硫酸残余。

为了达到排放标准，需要对废水进
行进一步处理。

常见的处理方法包括沉淀处理、过滤处理和吸附处理等。

沉淀处理是通过加入适当的沉淀剂，使废水中的固体颗粒物质沉淀并分离
出来；过滤处理是通过将废水通过滤料进行过滤，去除固体颗粒物质；吸
附处理是通过添加适当的吸附剂，吸附废水中的硫酸镁和其他残余物质。

综上所述，氧化镁湿法脱硫废水处理工艺流程包括二氧化硫氧化、硫
酸镁沉淀和废水后续处理三个步骤。

通过合理控制各个步骤中的操作参数，可以有效处理脱硫废水，达到排放标准。

值得注意的是，在实践应用中，
还需要根据具体情况来选择化学药剂和处理设备，并结合其他工艺优化措施，以实现更高效的废水处理。

氧化镁法脱硫解决方案一、氧化镁法脱硫：氧化镁－七水硫酸镁湿法脱硫技术是ESSE在传统脱硫技术的基础上，经过深入调研，自主研发的一种性能先进、技术成熟、经济性好、适合我国国情的先进脱硫技术。

在国家提倡可持续发展、提倡循环经济、提倡节约型社会的今天，氧化镁－七水硫酸镁湿法脱硫技术凭借一次性投资少、运行费用低、副产品经济价值高等诸多优点在众多脱硫技术中脱颖而出。

该技术的应用必将在中国的脱硫市场上掀起一次革命。

二、氧化镁－七水硫酸镁湿法脱硫反应机理：氧化镁－七水硫酸镁湿法脱硫的机理是氧化镁与水反应生成氢氧化镁，再与二氧化硫溶于水生成的亚硫酸溶液进行酸碱中和反应，生成亚硫酸镁，亚硫酸镁被强制氧化转化成硫酸镁，再制成七水硫酸镁。

脱硫过程中发生的主要化学反应有：MgO＋H2O →Mg(OH)2Mg(OH)2＋SO2→MgSO3＋H2OMgSO3＋H2O+SO2→Mg(HSO3)2MgSO3＋1/2O2→MgSO4MgSO4＋7H2O→MgSO4·7H2O三、氧化镁－七水硫酸镁湿法脱硫工艺流程：主要包括：烟气系统；循环水、工艺水系统；脱硫剂制备系统；副产品回收系统；控制系统等。

详见工艺流程图。

四、ESSE的氧化镁脱硫技术特点：（1）技术成熟氧化镁湿法脱硫技术是一种成熟度较高的脱硫工艺，该工艺在世界各地都有成功的应用业绩，其中在日本已经应用了100多个项目，台湾的电站95%是用氧化镁法，另外在美国、德国等地都已经应用。

目前世能中晶主要在中小型火力发电厂及工业锅炉进行应用，并正在300MW机组上进行测试，不久也将应用于大型机组的脱硫项目。

（2）脱硫剂来源充足氧化镁在我国已探明的储藏量约为160亿吨，占全世界的80%左右。

（3）脱硫效率高在化学反应活性方面氧化镁要远远大于钙基脱硫剂。

氧化镁的脱硫效率达到98%以上。

（4）投资费用少、运行费用低由于氧化镁湿法脱硫技术具有的独特优越性，因此在吸收塔的结构设计、循环浆液量的大小、系统的整体规模、设备的功率都可以相应较小，这样一来，整个脱硫系统的投资费用可以降低20%以上，运行费用降低15％以上。

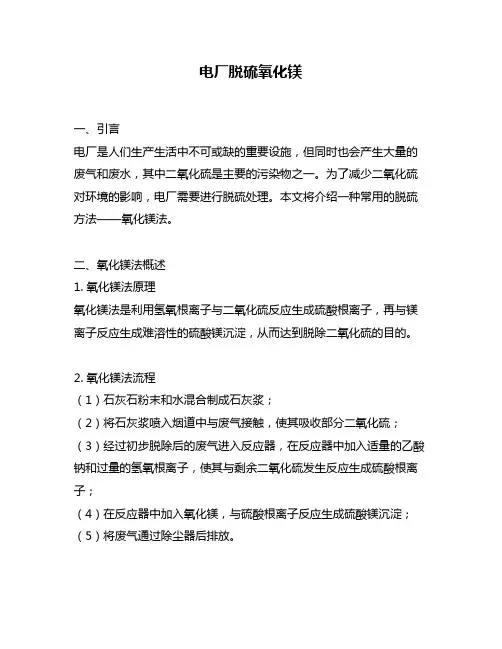

电厂脱硫氧化镁一、引言电厂是人们生产生活中不可或缺的重要设施，但同时也会产生大量的废气和废水，其中二氧化硫是主要的污染物之一。

为了减少二氧化硫对环境的影响，电厂需要进行脱硫处理。

本文将介绍一种常用的脱硫方法——氧化镁法。

二、氧化镁法概述1. 氧化镁法原理氧化镁法是利用氢氧根离子与二氧化硫反应生成硫酸根离子，再与镁离子反应生成难溶性的硫酸镁沉淀，从而达到脱除二氧化硫的目的。

2. 氧化镁法流程（1）石灰石粉末和水混合制成石灰浆；（2）将石灰浆喷入烟道中与废气接触，使其吸收部分二氧化硫；（3）经过初步脱除后的废气进入反应器，在反应器中加入适量的乙酸钠和过量的氢氧根离子，使其与剩余二氧化硫发生反应生成硫酸根离子；（4）在反应器中加入氧化镁，与硫酸根离子反应生成硫酸镁沉淀；（5）将废气通过除尘器后排放。

三、氧化镁法的优点和缺点1. 优点（1）脱除效率高：氧化镁法可以脱除90%以上的二氧化硫。

（2）操作简单：氧化镁法只需要喷入石灰浆和加入适量的乙酸钠和氧化镁即可，操作简便。

（3）产生的废物可以回收：反应产生的硫酸镁沉淀可以用于生产肥料等产品。

2. 缺点（1）成本高：氧化镁法需要使用大量的石灰浆和乙酸钠，成本较高。

（2）对设备要求高：由于氧化镁法需要喷入石灰浆，容易造成管道堵塞和设备损坏。

（3）对环境影响大：由于需要使用大量的石灰浆等材料，会造成一定程度上的环境污染。

四、氧化镁法在电厂中的应用1. 氧化镁法在电厂中的应用情况氧化镁法是目前电厂中广泛采用的脱硫方法之一。

在我国，大部分火电厂都采用氧化镁法进行脱硫处理。

2. 氧化镁法在电厂中存在的问题和解决方案（1）堵塞管道和设备损坏问题：可以通过加强设备维护和清洗管道等方式解决。

（2）环境污染问题：可以通过使用更环保的材料替代石灰浆等材料，减少对环境的影响。

五、结论氧化镁法是一种常用的脱硫方法，具有脱除效率高、操作简单等优点。

但同时也存在成本高、对设备要求高等缺点。

氧化镁法脱硫（Magnesium Oxide Desulfurization）是一种常用的烟气脱硫技术，主要用于燃煤电厂和工业锅炉中减少烟气中的二氧化硫（SO2）排放。

该技术的原理是利用氧化镁（MgO）与烟气中的SO2发生化学反应，将SO2转化为硫酸镁（MgSO4）。

具体步骤如下：
1.喷射氧化镁：将细粉状的氧化镁喷入燃烧烟气中，通常通过喷射设施或喷射枪进行。

氧
化镁颗粒与烟气中的SO2接触并发生反应。

2.反应过程：在高温下，氧化镁与SO2发生反应生成硫酸镁。

这个反应可以通过以下方
程式表示：
MgO + SO2 →MgSO4
3.脱除产品：硫酸镁形成后，会以颗粒或颗粒胶体的形式存在于烟气中，并随后通过除尘
设备进行收集和清除。

氧化镁法脱硫的优点包括：
1.高效性：氧化镁与SO2反应迅速，能够有效地将SO2转化为硫酸镁，从而减少烟气中
的SO2排放。

2.技术成熟：氧化镁法脱硫技术已经得到广泛应用并得到了验证，具备较高的可靠性和稳
定性。

3.原料广泛：氧化镁作为一种常见的材料，供应充足且价格相对较低，易于获取。

然而，氧化镁法脱硫也存在一些限制：
1.废物处理：脱除后的硫酸镁会以固体或液体废物的形式产生，需要进行适当的处理和处
置。

2.温度依赖性：氧化镁法脱硫对燃烧烟气的温度有一定要求，通常需要在较高的温度下进
行，因此可能需要额外的加热设备或调整操作条件。

总的来说，氧化镁法脱硫是一种成熟有效的烟气脱硫技术，可以帮助减少燃煤电厂和工业锅炉的二氧化硫排放，从而保护环境和空气质量。

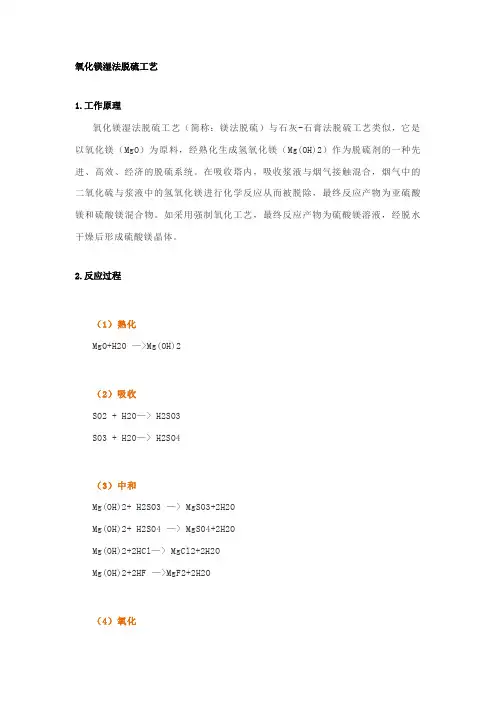

氧化镁湿法脱硫工艺1.工作原理氧化镁湿法脱硫工艺（简称：镁法脱硫）与石灰-石膏法脱硫工艺类似，它是以氧化镁（MgO）为原料，经熟化生成氢氧化镁（Mg(OH)2）作为脱硫剂的一种先进、高效、经济的脱硫系统。

在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的氢氧化镁进行化学反应从而被脱除，最终反应产物为亚硫酸镁和硫酸镁混合物。

如采用强制氧化工艺，最终反应产物为硫酸镁溶液，经脱水干燥后形成硫酸镁晶体。

2.反应过程（1）熟化MgO+H2O —>Mg(OH)2（2）吸收SO2 + H2O—> H2SO3SO3 + H2O—> H2SO4（3）中和Mg(OH)2+ H2SO3 —> MgSO3+2H2OMg(OH)2+ H2SO4 —> MgSO4+2H2OMg(OH)2+2HCl—> MgCl2+2H2OMg(OH)2+2HF —>MgF2+2H2O（4）氧化2 MgSO3+O2—>2MgSO4（5）结晶MgSO3+ 3H2O—> MgSO3·3H2OMgSO4+ 7H2O —>MgSO4 ·7H2O3.系统组成脱硫系统主要由烟气系统、吸收塔系统、氢氧化镁浆液制备系统、浓缩塔系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）、电气控制系统等几部分组成。

4.工艺流程锅炉/窑炉—>除尘器—>引风机—>浓缩塔—>吸收塔—>烟囱来自于锅炉或窑炉的烟气经过除尘后在引风机作用下进入浓缩塔、吸收塔，吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体，上部为吸收区，下部为氧化区，经过除尘后的烟气与吸收塔内的循环浆液逆向接触。

系统一般装3-4台浆液循环泵，每台循环泵对应一层雾化喷淋层。

当只有一台机组运行时或负荷较小时，可以停运1-2层喷淋层，此时系统仍保持较高的液气比，从而可达到所需的脱硫效果。

氧化镁湿法烟气脱硫废水处理技术探讨镁法脱硫技术的发展氧化镁法在湿法烟气脱硫技术中是仅次于钙法的又一主要脱硫技术。

据介绍，氧化镁再生法的脱硫工艺最早由美国开米科公司(Chemico-Basic)在20世纪60年代开发成功，70年代后费城电力公司(PECO)与United&Constructor合作研究氧化镁再生法脱硫工艺，经过几千小时的试运行之后，在三台机组(其中两台分别为150MW和320MW)进行了全规模的FGD系统和两个氧化镁再生系统建设，上述系统于1982年建成并投入运行，1992年以后停运硫酸制造厂，直接将反应产物硫酸镁销售。

1980年美国DUCON公司在PHILADELPHAELECTRICEDDYSTONESTATION成功建成实施氧化镁湿法脱硫系统，运行至今，效果良好。

随后韩国和台湾地区也发展了自己的湿式镁法脱硫技术，目前在台湾95%的电站采用氧化镁法脱硫。

近几年国内的氧化镁湿法脱硫发展较快，2001年，清华大学环境系承担了国家"863"计划中《大中型锅炉镁法脱硫工艺工业化》的课题，对镁法脱硫的工艺参数、吸收塔优化设计和副产品回收利用等进行了深入的研究，并在4t/h、12t/h锅炉上进行了中试，在35t/h锅炉上进行了工程应用。

目前，大机组镁法烟气脱硫已经有滨州化工集团发电厂、太钢发电厂、华能辛店电厂、中石化仪征化纤热电厂、魏桥铝电发电厂、鞍山北美热电厂、鲁北化工发电厂、台塑关系企业(宁波、昆山、南通)热电厂、五矿营口中板烧结机厂等电厂和烧结机厂在建或投入运行。

湿式镁法脱硫工艺又可分为氧化镁/亚硫酸镁法、氧化镁/硫酸镁抛弃法、氧化镁/硫酸镁回收法等。

本文主要介绍应用规模较大、前景广阔的氧化镁/亚硫酸镁工艺中的废水处理工艺。

有废水需要处理的单位，也可以到污水宝项目服务平台咨询具备类似污水处理经验的企业。

2脱硫废水处理技术概况湿法烟气脱硫工艺中存在废水处理问题，虽然有很多电厂的脱硫系统都配有废水处理系统，但国内目前对脱硫废水的处理工艺研究较少，其中关注最多的是石灰石/石膏法产生的脱硫废水，对于镁法脱硫产生的废水的研究就更少了。

氧化镁脱硫技术方案1.干法氧化镁脱硫技术方案：干法氧化镁脱硫技术利用氧化镁与烟气中的硫化物发生化学反应生成硫酸镁，从而实现脱硫的目的。

具体步骤如下：(1)烟气预处理：通过尘埃除尘设备去除烟气中粉尘颗粒物；(2)氧化剂喷射：在烟气进入脱硫器之前，通过氧化剂喷射设备添加适量的氧气或空气，使烟气中的二氧化硫（SO2）氧化为三氧化硫（SO3）；(3)氧化剂与氧化镁反应：进一步将氧化剂氧化后的烟气与氧化镁悬浮液充分接触反应，生成硫酸镁（MgSO4）；(4)除尘处理：将反应后的气体经由除尘器除去粉尘，得到洁净的烟气。

2.湿法氧化镁脱硫技术方案：湿法氧化镁脱硫技术主要通过将氧化镁与烟气中的硫化物进行反应，生成硫酸镁溶液，然后通过水洗的方式脱除硫酸镁。

具体步骤如下：(1)烟气预处理：同样通过尘埃除尘设备去除烟气中的颗粒物；(2)除尘处理：使用湿式除尘器进一步去除烟气中的颗粒物，同时减少颗粒物对氧化镁反应的干扰；(3)反应塔中喷液：通过喷液系统将氧化镁悬浮液喷射到烟气中，与二氧化硫发生反应生成硫酸镁溶液；(4)洗涤排液：将反应后的烟气通过洗涤塔，通过与洗涤液接触，使硫酸镁溶液与烟气中的硫酸镁以及硫酸铵等形成溶液，并通过排液系统将溶液排出；(5)硫酸镁回收：对脱除的硫酸镁溶液进行沉淀、过滤、结晶等工艺处理，得到纯度较高的硫酸镁产品；(6)产生废水处理：对湿法脱硫系统产生的废水进行综合处理，包括中和、沉淀、过滤等工艺，以达到达标排放。

总结：氧化镁脱硫技术采用干法或湿法的方式，通过与烟气中的硫化物化学反应生成硫酸镁的方法进行脱硫。

干法能够在烟气中喷射氧化剂，使SO2氧化为SO3，进一步提高脱硫效果，而湿法则通过与烟气接触使硫酸镁溶解，再通过洗涤排液、沉淀过滤等工艺进行脱硫。

两种技术各有优劣，需根据具体情况选择适合的脱硫工艺方案。

同时，也需要注意废水处理，避免对环境造成二次污染。

目前烟气脱硫市场上应用较为成熟的脱硫技术有很多，各种不同的脱硫方式都有其独特的优点，因此在选择脱硫工艺时应结合当地的实际情况来统筹考虑。

其中氧化镁法湿式烟气脱硫技术在中小型热电行业是比较经济实用的一种脱硫方式。

目前我公司利用氧化镁脱硫技术在昆山、南通等地有成功的案例。

一 . 氧化镁法脱硫的反应机理氧化镁的脱硫机理与氧化钙的脱硫机理相似，都是碱性氧化物与水反应生成氢氧化物，再与二氧化硫溶于水生成的亚硫酸溶液进行酸碱中和反应，氧化镁反应生成的亚硫酸镁和硫酸镁，亚硫酸镁氧化后生成硫酸镁。

脱硫工程中发生的主要化学反应有MgO+H 2 O=Mg(OH) 2Mg(OH) 2 +SO 2 =MgSO3+H 2 OMgSO 3 +1/2O 2 =MgSO 4二 . 工艺路线介绍（见流程图）１、烟气系统烟气系统是指包括除尘器、烟气升温装置和烟囱在内的若干处理烟气的体系。

在该系统内烟气经过除尘降温处理将从锅炉出来的烟气调整到比较适宜的反应条件，同时在设备出现故障或系统运行不正常时烟气可从旁路通过，保证整个电厂系统的正常运行，烟气升温的目的是为了降低烟气的含水率，防止烟气在烟囱中结露，利于烟囱排除的烟气能够尽快扩散。

2 、氧化镁的制备外购氧化镁粒径如果符合脱硫要求，不需要粉碎可以直接进入消化装置制成浓度在１５～２５％氢氧化镁的浆液，然后通过浆液输送泵送至吸收塔内，完成脱硫吸收。

3、SO2吸收系统吸收塔是SO2吸收的主要场所，材质可以选用SS316L不锈钢或采用普通钢结构另加防腐层，塔底是浆液池，塔的中间是喷淋层，上面是除雾器。

浆液在塔内不断的进行循环，当浆液浓度达到一定的程度时就通过浆液输出泵排到浆液处理系统中去。

4、浆液处理系统从吸收塔内出来的浆液主要是亚硫酸镁和硫酸镁溶液，在吸收塔内二氧化硫和氢氧化镁反应后生成的亚硫酸镁进如吸收塔底浆液池，由鼓风机往浆液池强制送风，氧化成硫酸镁。

含硫酸镁的水连续循环使用于脱硫过程，当循环水中硫酸镁浓度达到一定条件后由泵打入集水池内，接着送至硫酸镁脱杂系统。

烟气脱硫工艺简介：（一）烧结机头烟气氧化镁湿法脱硫技术本公司在引进日本先进技术的基础上,结合国内外成功经验,成功研制出了烧结机头烟气氧化镁湿法脱硫装置.并取得了实用新型专利。

该氧化镁湿法烟气脱硫技术所建装置配置在烧结机头除尘器和引风机尾部,以普通氧化镁粉浆液作为吸收剂,在吸收塔的吸收段采用喷淋多孔板装置与烟气中的SO2逆流接触传质,反应生成亚硫酸镁,脱硫液排放至氧化槽,并在槽中氧化成硫酸镁溶液达标外排抛弃.净化后的烟气经两级除雾后,通过烟囱达标排放。

与传统湿法技术相比，该技术优化了吸收塔内部结构，外置了氧化系统，在确保较高脱硫率的同时，具有占地小、投资低，运行费用少等优点。

目前该技术已在国内外其他行业广泛地进行了应用，拥有大量的工程实例。

特点：1、脱硫率高，可达95%以上；2、占地面积小、一次性投资少，与钙法相比减少20%以上；3、运行费用低，与钙法相比低15-20%；4、运行可靠，不会发生积垢、结块、磨损、管路堵塞等故障；5、亚硫酸镁和硫酸镁的经济价值均较高，根据用户的需要，增加脱硫废液回收装置，实现回收再利用，达到废水的零排放；6、适用范围广，广泛用于电力行业、冶金烧结机烟气、工业锅炉、纸厂等的脱硫工程。

系统总工艺图（二）烧结机头烟气氧化镁湿法烟气脱硫废液回收技术如果用户需要，烧结机头烟气氧化镁湿法脱硫系统的脱硫废液可进行回收，实现烧结机头烟气氧化镁湿法脱硫系统用水的零排放，并可生产出硫酸镁成品用于肥料、制药、印染、制革等行业，具有较高的经济效益。

从烧结机头烟气氧化镁湿法脱硫系统的脱硫废液，经过三效结晶器、离心分离机、流化床烘干机等可制造出硫酸镁成品。

其投资仅占烧结机头烟气氧化镁湿法脱硫系统总投资的1/10，运行费用为200元/吨（硫酸镁），市场售价：500~1000元/吨（硫酸镁）。

回收系统图二、系统各主要部分介绍（一）吸收塔部分吸收塔是二氧化硫的主要吸收场所，塔型为多孔托板塔。

塔底是浆液池，中间是反应层，上面是除雾器。
