第二讲传输介质

2．同轴电缆
同轴电缆是计算机网络中较早出现的一类传输介质，目前使用的越来越 少。同轴电缆使用硬铜线作为芯材来传输信号，在其外部包裹着一层绝 缘材料。在这层绝缘材料之外用密织的网状金属导体环绕作为屏蔽层， 网外再覆盖一层保护性材料，因此同轴电缆有很好的抗电磁干扰的性能。 计算机网络中经常使用的同轴电缆根据以用需求分为细同轴电缆（简称 细缆或10Base2）和粗同轴电缆（简称粗缆或10Base5）。除此之外还有 用于有线电视系统中使用的同轴电缆，主要用于传递模拟信号。
• 2.4.3传输介质
1．双绞线
双绞线(TP:Twisted Pairwire)是局域网中最常用的一种传输介质。双绞 线由两根具有绝缘保护层的铜导线组成。
图2-17 非屏蔽双绞线（中间是起加强作用的抗拉纤维）
双绞线级可以传递模拟信号也可以传递模拟信号。EIA/TIA为双绞线电缆定 义了五种不同质量的型号。计算机网络中使用第三、四、五类。这五种型 号如下： 第一类：主要用于传输语音（一类标准主要用于八十年代初之前的电 话线缆），不用于数据传输。 第二类：传输频率为1MHz，用于语音传输和最高传输速率4Mbps的数 据传输，常见于使用4Mbps规范令牌传递协议的旧的令牌网。 第三类：指目前在ANSI和EIA/TIA568标准中指定的电缆。该电缆的传 输频率为16MHz,用于语音传输及最高传输速率为10Mbps的数据传输， 主要用于10base-T。 第四类：该类电缆的传输频率为20MHz,用于语音传输和最高传输速率 16Mbps的数据传输，主要用于基于令牌的局域网和10base-T/100base-T。 第五类：该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输频 率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输，主 要用于100base-T和10base-T网络，这是目前计算机网络中主要使用的 双绞线类型。 ○除了此上双绞线类型以外，近年还出现了超五类和六类非屏蔽双绞 线。与五类双绞线相比超五类双绞线的衰减和串扰更小，可以提供好的网 络基础。

图 2.2 4线对对绞电缆和25对大对数电缆
2020/8/2
8
综合布线
1、非屏蔽对绞线电缆UTP
第2章 传输介质
图 2.3 6类4对非屏蔽对绞线电缆
2020/8/2
9
综合布线
2、屏蔽对绞线电缆STP
第2章 传输介质
根据防护要求，对于屏蔽电缆可分为F/UTP(电缆金属箔屏蔽)、 U/FTP(线对金属箔屏蔽)、SF/UTP(电缆金属编织丝网加金属箔屏 蔽)、S/FTP(电缆金属箔编织网屏蔽加上线对金属箔屏蔽)几种结 构。这是按照《用户建筑综合布线》ISO/IEC 11801中推荐的方法
独立双层屏蔽对绞电缆(SSTP)三种形式。
图 2.5 FTP屏蔽对绞电缆
2020/8/2
11
综合布线
第2章 传输介质
图 2.6 SFTP屏蔽对绞电缆
图 2.7 SSTP屏蔽对绞电缆
2020/8/2
12
综合布线
第2章 传输介质
2．对绞电缆的分类
对绞电缆作为最常用的综合布线系统传输介质，有许多品种 类型，可以从不同的角度进行分类。 （1）按传输电气性能分 ①100Ω屏蔽电缆 ②100Ω非屏蔽电缆 （2）按缆线结构形式和应用场合分 对屏蔽对绞电缆和非屏蔽对绞电缆，按缆线结构形式和应用 场合又可分为垂直主干电缆、自承式电缆、加固自承式电缆、 架空电缆、直埋电缆等品种。
对绞电缆是由两根具有绝缘层的铜导线按一定密度螺旋 状互相绞缠在一起构成的线对。
图 2.1 对绞线电缆的基本结构
2020/8/2
6
综合布线
第2章 传输介质
对绞电缆的电导线是铜导体。铜导体采用美国线规尺寸系统，即AWG
（American Wire Gauge）标准，如表2.1所列。

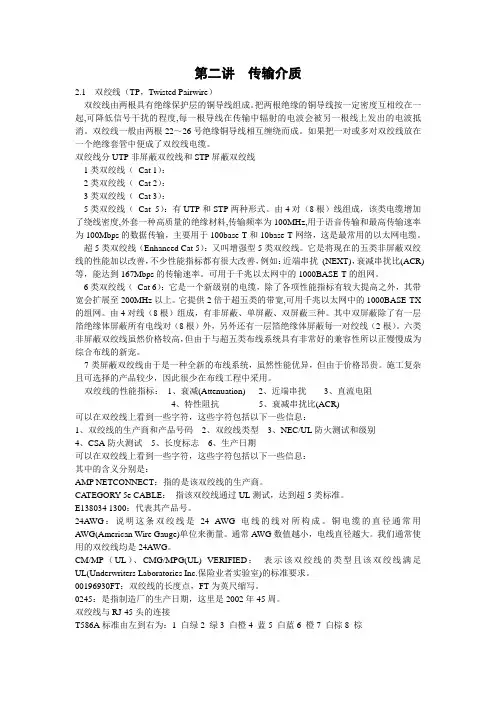

第二讲传输介质2.1 双绞线（TP，Twisted Pairwire）双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

双绞线一般由两根22～26号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。

双绞线分UTP非屏蔽双绞线和STP屏蔽双绞线1类双绞线（Cat 1）：2类双绞线（Cat 2）：3类双绞线（Cat 3）：5类双绞线（Cat 5）：有UTP和STP两种形式。

由4对（8根）线组成，该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输频率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100base-T和10base-T网络，这是最常用的以太网电缆。

超5类双绞线（Enhanced Cat 5）：又叫增强型5类双绞线。

它是将现在的五类非屏蔽双绞线的性能加以改善，不少性能指标都有很大改善，例如：近端串扰(NEXT)，衰减串扰比(ACR)等，能达到167Mbps的传输速率。

可用于千兆以太网中的1000BASE-T的组网。

6类双绞线（Cat 6）：它是一个新级别的电缆，除了各项性能指标有较大提高之外，其带宽会扩展至200MHz以上。

它提供2倍于超五类的带宽,可用千兆以太网中的1000BASE-TX 的组网。

由4对线（8根）组成，有非屏蔽、单屏蔽、双屏蔽三种。

其中双屏蔽除了有一层箔绝缘体屏蔽所有电线对（8根）外，另外还有一层箔绝缘体屏蔽每一对绞线（2根）。

六类非屏蔽双绞线虽然价格较高，但由于与超五类布线系统具有非常好的兼容性所以正慢慢成为综合布线的新宠。

7类屏蔽双绞线由于是一种全新的布线系统，虽然性能优异，但由于价格昂贵。

施工复杂且可选择的产品较少，因此很少在布线工程中采用。

双绞线的性能指标：1、衰减(Attenuation) 2、近端串扰3、直流电阻4、特性阻抗5、衰减串扰比(ACR)可以在双绞线上看到一些字符，这些字符包括以下一些信息：1、双绞线的生产商和产品号码2、双绞线类型3、NEC/UL防火测试和级别4、CSA防火测试5、长度标志6、生产日期可以在双绞线上看到一些字符，这些字符包括以下一些信息：其中的含义分别是：AMP NETCONNECT：指的是该双绞线的生产商。

17
2.4 无线信道
2.4.1 无线信道的基本概念 2.4.2 电磁波在无线信道中的传播
4/22/2019
18
2.4.1 无线信道的基本概念
无线信道的定义：无线通信中基站天线
与用户天线之间的传播路径 无线通信的特点：由于远比有线通信恶 劣和多变的无线传播环境，需要深入研 究信道的特点以及对信道的使用方式 天线：用来发射电磁能量或者接收电磁 能量的电导体或电导体系统
4/22/2019
19
2.4.2 电磁波在无线信道的传播
基本传播机制 直射 反射 绕射 散射
4/22/2019
20
补充：无线电波的几种传播方式
无线电波的几种传播方式
表面波传播 天波传播 空间波传播 散射传播
外层空间传播
4/22/2019
21
表面波传播
24
散射传播
散射传播指利用大气层中的不均匀体对电波的散射来
传播电波的情况 传输的特性

传输距离可达300-800km 传输损耗大
适合：无法建立微波中继站的地区
4/22/2019
25
外层空间传播
外层空间传播指电波穿过低空大气层和电离层到达外
层空间的传播 传输的特性：近似真空传输，特性稳定，传输损耗小 适合：卫星、宇宙探测
4/22/2019
26
补充：各个波段的传播特点
长波传播（波长1000米以上）

以表面波传播为主 受电离层影响小，传播稳定 对其他信号干扰强，受天电干扰 以表面波或天波形式传播 受电离层影响 主要用于无线广播
中波传播（波长100-1000米）
