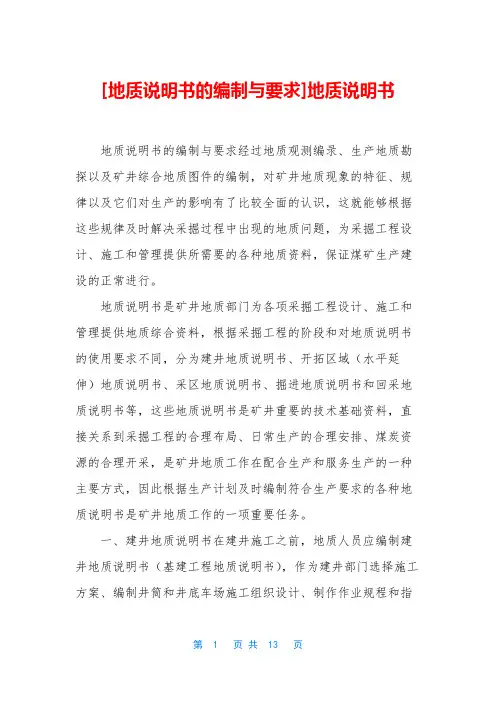

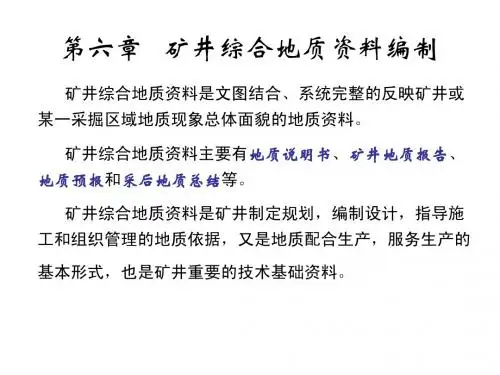

[地质说明书的编制与要求]地质说明书地质说明书的编制与要求经过地质观测编录、生产地质勘探以及矿井综合地质图件的编制，对矿井地质现象的特征、规律以及它们对生产的影响有了比较全面的认识，这就能够根据这些规律及时解决采掘过程中出现的地质问题，为采掘工程设计、施工和管理提供所需要的各种地质资料，保证煤矿生产建设的正常进行。

地质说明书是矿井地质部门为各项采掘工程设计、施工和管理提供地质综合资料，根据采掘工程的阶段和对地质说明书的使用要求不同，分为建井地质说明书、开拓区域（水平延伸）地质说明书、采区地质说明书、掘进地质说明书和回采地质说明书等，这些地质说明书是矿井重要的技术基础资料，直接关系到采掘工程的合理布局、日常生产的合理安排、煤炭资源的合理开采，是矿井地质工作在配合生产和服务生产的一种主要方式，因此根据生产计划及时编制符合生产要求的各种地质说明书是矿井地质工作的一项重要任务。

一、建井地质说明书在建井施工之前，地质人员应编制建井地质说明书（基建工程地质说明书），作为建井部门选择施工方案、编制井筒和井底车场施工组织设计、制作作业规程和指导井巷施工的地质依据。

该说明书依据井田地质勘探资料和井筒检查孔所取得的资料，经过分析整理后编制。

包括文字和图件两部分。

文字部分包括：施工地点、工程编号、井筒开凿起点、终点和方向等，阐明施工区域的地质、水文地质及工程地质情况，指出设计及施工中应注意的问题等。

图纸内容包括井筒预想柱状图或剖面图、主要井巷峒室地质剖面图、通过首采区的勘探线剖面图、供设计开拓方案的煤层底板等高线图等。

编制建井地质说明书必须要熟悉基建工程设计和施工的地质要求，并根据这些要求有针对性的为基建工程设计和施工提供准确可靠的地质资料。

二、区域（水平延伸）地质说明书在新的开拓区域或新的水平延伸之前，需要编制相应的地质说明书，作为进行开拓设计和施工的地质依据，根据煤田勘探、建井、生产勘探以及邻近开采区域的地质资料，按照开拓设计的要求经过汇集整理分析而综合编制。

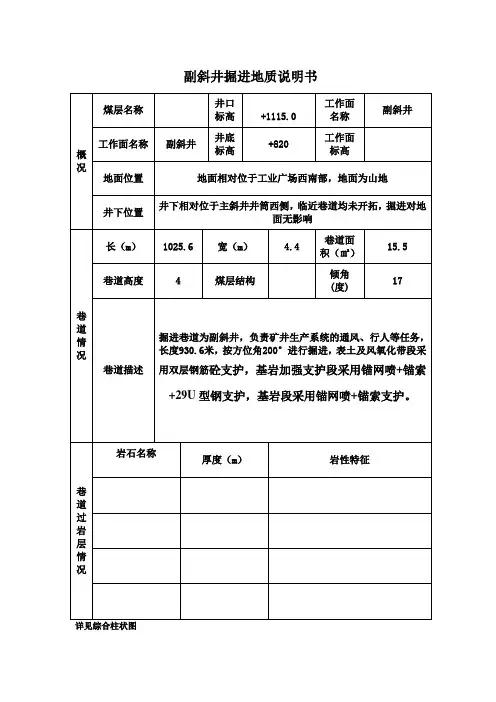

地质说明书***煤矿+９３６m水平集中回风巷掘进工作面地质说明书编制单位：***煤矿地测组提交时间：****年**月**日一、地形地貌矿区地势起伏不平、沟壑纵横，属高原中代山丘浅切割地貌；矿井范围内最高点位于矿区北东部黄鳝顶，海拔+1362.9m，最低点位于矿区中部条塘河，海拔+800m，一般为1000～1200m，相对最大高差562m，煤系地层出露最高标高1176.8m，最低标高800m。

根据区域水文地质资料，矿区中部条塘河河谷标高800m为矿区最低侵蚀基准面。

矿区内山脉走向整体为北东～南西向，主要受区内岩性和构造控制，地势表现为中部低，两端高。

二、地表水矿区呈北东～南西向展布，为低中、高地貌，矿区北高南低最高海拔标高1362.9m，最低海拔标高800m。

条塘河从矿区中部由北向南径流，河谷最低标高800m。

根据区域水文地质资料，条塘河谷标高800m应为矿区最低侵蚀基准面。

矿区南西侧发育一条由北向南径流的河流，河谷标高为800m，区内南东侧发育数条溪沟，有利于地表水的排泄。

三、水害矿区呈北东～南西向展布，为低中、高地貌，矿区北高南低最高海拔标高1362.9m，最低海拔标高800m。

条塘河从矿区中部由北向南径流，河谷最低标高800m。

根据区域水文地质资料，条塘河谷标高800m应为矿区最低侵蚀基准面。

矿区南西侧发育一条由北向南径流的河流，河谷标高为800m，区内南东侧发育数条溪沟，有利于地表水的排泄。

根据已有资料，区内矿床的充水主要因素为茅口组灰岩、长兴灰岩及煤系三个含水层，均属条带状地下水，分布很不均一，开采过程中易造成矿井突出，威胁较大，应加以注意。

玉龙山灰岩含水层为矿井充水的次要因素。

此外小窑积水未来矿井的突出问题，需要注意冒落范围的小煤窑积水影响而造成浅部矿井的突然充水。

本矿井直接充水因素为煤层顶板裂隙水，主要充水因素为老空水，断层水次之。

矿井必须进一步加强水文地质工作，详细调查老窑、历史采空区分布及积水情况，并将调查结果标于井上下对照图上，确定好探水警戒线，并制定针对性的探放水措施和设置相应的防水设施。

4101工作面回风顺槽掘进地质说明书第一节地面相对位置及临近采区开采情况4101工作面回风顺槽在4#煤运输大巷测F4-6点前124m处开窝，方位为345°，工程量1200m。

开采上限标高为+988m，下限标高为+926m，地层倾角（走向）3-6°；（倾向8-12°），工作面顺槽沿地层自然走向布置、切眼沿地层自然倾向布置。

与4101工作面相应地面均为荒山地，无主要公路、铁路、桥梁、重点建筑、重点设施对开采无影响。

地面标高+1100m～+1210m、相对高差110m。

地势西北高东南低，第四系冲积层厚0～60m，平均约40m。

4101回风顺槽井上、下对照关系情况，见表1。

井上、下对照关系情况表表1第二节煤(岩)层赋存特征该工作面开采煤层为太原组4#煤层，煤层厚度2.0—3.2 m，平均2.6m，煤层厚度变化不大，煤层倾角8-12°，煤的密度1.35m³/t，硬度2-3，煤种块状焦煤，工作面煤层赋存较稳定，煤层结构简单。

下距13#煤层约87.0 m。

13#煤层厚度13.0m（根据关家崖煤矿揭露的13#煤层赋存特征）。

详见表2：煤层特征情况表；表3：煤层顶底板情况表；煤层特征情况表表2煤层顶底板情况表表3第三节地质构造一、地质构造通过相邻矿井（关家崖煤矿、刘家梁煤矿）巷道实际揭露情况，4101工作面东部有两条大的断层，可能延伸到东坡井矿区以内，影响东坡井的采区、工作面的总体布置，无大的断裂构造，但不排除小断层出现，也可能会出现陷落柱。

二、总体分析：东坡井井田地质较为简单第四节水文地质情况含水层主要为太原组K2灰岩，灰岩及泥岩中所夹的砂岩透镜体，因井田内部及邻近井田均未发现施工有水文孔，该矿原有一眼奥灰水水井（K5）井深度280. 21m含水层顶板埋深229.96m由于开采时间太长和其它不明原因，该井已经不出水。

东坡井又重新打了一眼饮用水水源井，井深度748.6m(在主斜井东南方向140m处)。

XXXXX矿业有限公司XXXX综放工作面掘进地质说明书编制单位：地测科编制：审核：科长:地测副总:总工程师:接到通知时间:201X.X.XX提交说明书时间: 201X.X.XX目录第一章概况 (1)第一节目的和任务 (1)第二节工作面位置、范围、面积以及与四邻和地表的关系 (1)第二章工作面地质 (1)第一节工作面地质构造情况及向工作面内部的发展变化趋势 (1)第二节推测工作面内岩浆侵入体、河流冲刷带、陷落柱等 (1)第三节老空、老巷和钻孔 (1)第三章开采技术条件 (1)第一节煤层煤厚、产状、煤层结构、物理性质及其它情况等 (1)第二节煤层顶底板情况 (2)第四章水文地质 (2)第一节主要含水层与隔水层 (2)第二节工作面主要充水因素 (2)第三节安全隔水层计算及分析 (3)第四节预计工作面的最大涌水量 (3)第四节水害威胁情况分析 (4)第五章其它地质条件分析 (4)第一节地热、地应力、煤层自燃程度与煤尘爆炸指数 (4)第二节瓦斯地质情况 (5)第六章资源储量估算 (5)第一节储量计算边界与可采面积 (5)第二节储量计算方法、参数的确定与结果 (5)第七章存在问题及建议 (5)附图： (5)附表： (5)XXXX综放工作面掘进地质说明书第一章概况第一节目的和任务工作面开采方式，编制说明书的目的。

第二节工作面位置、范围、面积以及与四邻和地表的关系工作面位置、范围及与四邻地表的关系。

第二章工作面地质第一节工作面地质构造情况及向工作面内部的发展变化趋势区内地层产状和地质构造特征及其对本工作面的影响，断层落差，掘进找煤方向及褶皱的位置和形态。

第二节推测工作面内岩浆侵入体、河流冲刷带、陷落柱等岩浆岩体、陷落柱等对工作面掘进造成的影响。

第三节老空、老巷和钻孔工作面周边老空区范围及钻孔情况。

第三章开采技术条件第一节煤层煤厚、产状、煤层结构、物理性质及其它情况等邻近工作面煤层厚度、煤层结构、煤体结构及其变化等。

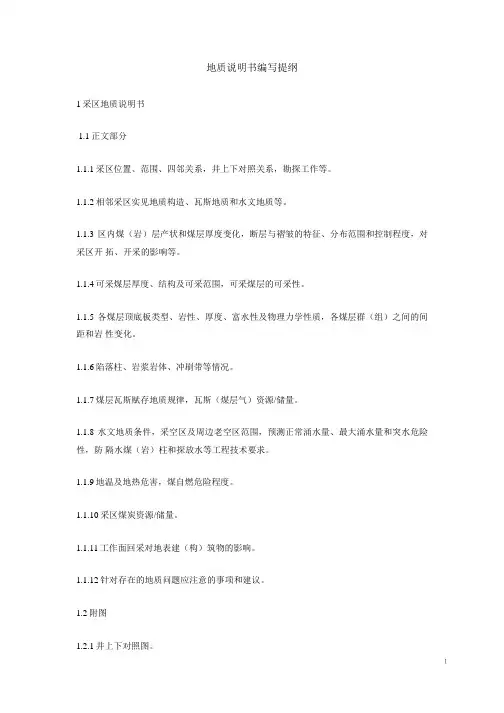

地质说明书编写提纲1采区地质说明书1.1正文部分1.1.1采区位置、范围、四邻关系，井上下对照关系，勘探工作等。

1.1.2相邻采区实见地质构造、瓦斯地质和水文地质等。

1.1.3区内煤（岩）层产状和煤层厚度变化，断层与褶皱的特征、分布范围和控制程度，对采区开拓、开采的影响等。

1.1.4可采煤层厚度、结构及可采范围，可采煤层的可采性。

1.1.5各煤层顶底板类型、岩性、厚度、富水性及物理力学性质，各煤层群（组）之间的间距和岩性变化。

1.1.6陷落柱、岩浆岩体、冲刷带等情况。

1.1.7煤层瓦斯赋存地质规律，瓦斯（煤层气）资源/储量。

1.1.8水文地质条件，采空区及周边老空区范围，预测正常涌水量、最大涌水量和突水危险性，防隔水煤（岩）柱和探放水等工程技术要求。

1.1.9地温及地热危害，煤自燃危险程度。

1.1.10采区煤炭资源/储量。

1.1.11工作面回采对地表建（构）筑物的影响。

1.1.12针对存在的地质问题应注意的事项和建议。

1.2附图1.2.1井上下对照图。

1.2.2米掘工程平面图。

1.2.3采区地层综合柱状图。

1.2.4采区煤层底板等高线及资源/储量估算图。

1.2.5采区回风水平和运输水平的地质切面图（煤层倾角大于25°)。

1.2.6采区地质剖面图。

1.2.7采区煤层厚度等值线图。

1.2.8采区瓦斯地质图。

2掘进工作面地质说明书2. 1 正文2.1.1工作面位置、范围及与四邻和地面的关系。

2.1.2区内地层产状和地质构造特征及其对本工作面的影响，断层落差，掘进找煤方向及褶皱的位置和形态。

2.1.3邻近工作面煤层厚度、煤层结构、煤体结构及其变化等。

2.1.4煤层顶底板岩性、厚度、物理力学性质。

2.1.5工作面瓦斯地质特征。

2.1.6主要含水层和主要导水构造与工作面的关系，工作面周边老空区范围，预测正常涌水量、最大涌水量和工作面突水危险性，防隔水煤（岩）柱、探放水措施建议等。

2.1.7岩浆岩体、陷落柱等对工作面掘进造成的影响。

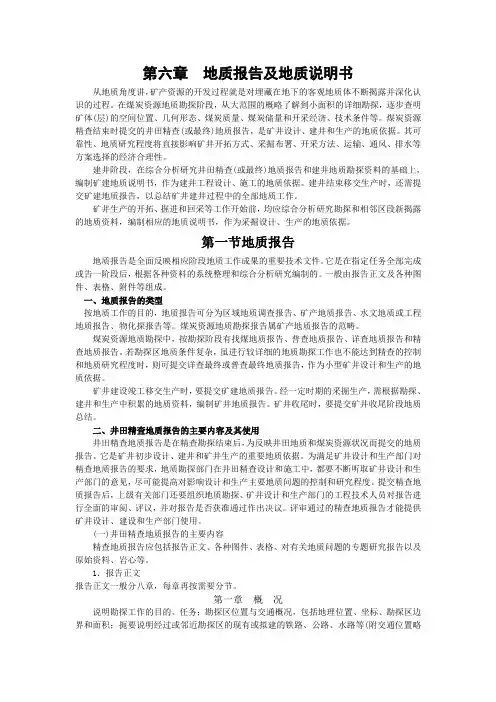

第六章地质报告及地质说明书从地质角度讲，矿产资源的开发过程就是对埋藏在地下的客观地质体不断揭露并深化认识的过程。

在煤炭资源地质勘探阶段，从大范围的概略了解到小面积的详细勘探，逐步查明矿体(层)的空间位置、几何形态、煤炭质量、煤炭储量和开采经济、技术条件等。

煤炭资源精查结束时提交的井田精查(或最终)地质报告，是矿井设计、建井和生产的地质依据。

其可靠性、地质研究程度将直接影响矿井开拓方式、采掘布署、开采方法、运输、通风、排水等方案选择的经济合理性。

建井阶段，在综合分析研究井田精查(或最终)地质报告和建井地质勘探资料的基础上，编制矿建地质说明书，作为建井工程设计、施工的地质依据。

建井结束移交生产时，还需提交矿建地质报告，以总结矿井建井过程中的全部地质工作。

矿井生产的开拓、掘进和回采等工作开始前，均应综合分析研究勘探和相邻区段新揭露的地质资料，编制相应的地质说明书，作为采掘设计、生产的地质依据。

第一节地质报告地质报告是全面反映相应阶段地质工作成果的重要技术文件。

它是在指定任务全部完成或告一阶段后，根据各种资料的系统整理和综合分析研究编制的。

一般由报告正文及各种图件、表格、附件等组成。

一、地质报告的类型按地质工作的目的，地质报告可分为区域地质调查报告、矿产地质报告、水文地质或工程地质报告、物化探报告等。

煤炭资源地质勘探报告属矿产地质报告的范畴。

煤炭资源地质勘探中，按勘探阶段有找煤地质报告、普查地质报告、详查地质报告和精查地质报告。

若勘探区地质条件复杂，虽进行较详细的地质勘探工作也不能达到精查的控制和地质研究程度时，则可提交详查最终或普查最终地质报告，作为小型矿井设计和生产的地质依据。

矿井建设竣工移交生产时，要提交矿建地质报告。

经一定时期的采掘生产，需根据勘探、建井和生产中积累的地质资料，编制矿井地质报告。

矿井收尾时，要提交矿井收尾阶段地质总结。

二、井田精查地质报告的主要内容及其使用井田精查地质报告是在精查勘探结束后，为反映井田地质和煤炭资源状况而提交的地质报告。

桃花潭矿业公司矿井地质说明书一、矿井概况泾县桃花潭矿业公司煤矿地处皖南山区北缘，地势低缓、开阔, 以低山丘陵为主。

最低海拔约64米，最高海拔约110米；矿井位于泾县桃花潭镇桃东村和龙潭村交界处，距泾县县城约40公里，地理坐标为东径118˚09΄28˝，北纬30˚30΄34˝，有矿区公路与322省道相连，交通便利。

本矿井属泾县大山勘探区，井田范围北至F6斜切正断层，南至F9斜切正断层，东至煤层露头+50m水平底板等高线，西至深部-300m水煤层底板等高线，井田南北走向近1400米，东西倾向近500米，井田面积0.7217km2。

矿井核定生产能力为3万吨/年，截止2005年末，矿井保有地质储量为38万吨，可采储量30.4万吨。

二○○五年经安全现状评价为B类矿井。

二、矿井地质及水文情况本矿区内无煤矿开采历史，也无相邻矿井。

矿区为南北走向单斜构造，矿区范围上至露头，下至-300m，南至F9断层，北至F6断层，井田范围由普5、普6和普8三孔控制，省煤田地质二队提供勘探资料。

（一）矿井地质特征及构造1．矿区地层矿区内分布的地层由老至新，依次为：二叠系下统栖霞组、孤峰组，上统龙潭组、大隆组；三叠系青龙群和第四系沉积物组成，均属浅海相沉积，含煤岩系为二叠上统龙潭组上段，即所谓龙潭煤系；岩性主要为炭质页岩，砂质页岩，细砂岩及中粒长石石英砂岩。

2．构造井田内构造较为简单，地层走向近于南北，倾向西的单斜构造，地层倾角近40度左右。

井田内共5条断层，分别为F6、F9、F10、F11、F8。

F6：为井田北端边界斜切正断层，走向NW30度，倾向南西，倾角70度左右，断层落差大于120m。

F9：为井田南端边界斜切正断层，走向NW37度，倾向NE，倾角约65度，断层落差大于30m左右。

F10：位于井田Ⅲ线以南正断层，走向NW50度，倾向NE，倾角约65度，断层落差10-15m。

F11：井下-40m北运输巷见到为正断层，落差大于10m左右。

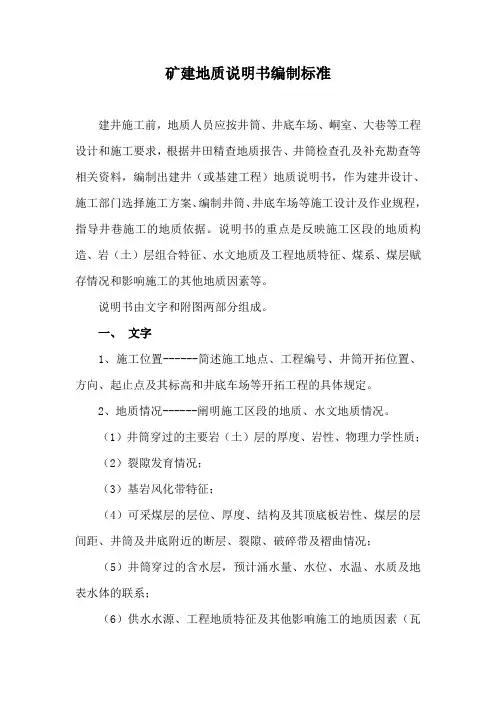

矿建地质说明书编制标准建井施工前，地质人员应按井筒、井底车场、峒室、大巷等工程设计和施工要求，根据井田精查地质报告、井筒检查孔及补充勘查等相关资料，编制出建井（或基建工程）地质说明书，作为建井设计、施工部门选择施工方案、编制井筒、井底车场等施工设计及作业规程，指导井巷施工的地质依据。

说明书的重点是反映施工区段的地质构造、岩（土）层组合特征、水文地质及工程地质特征、煤系、煤层赋存情况和影响施工的其他地质因素等。

说明书由文字和附图两部分组成。

一、文字1、施工位置------简述施工地点、工程编号、井筒开拓位置、方向、起止点及其标高和井底车场等开拓工程的具体规定。

2、地质情况------阐明施工区段的地质、水文地质情况。

（1）井筒穿过的主要岩（土）层的厚度、岩性、物理力学性质；（2）裂隙发育情况；（3）基岩风化带特征；（4）可采煤层的层位、厚度、结构及其顶底板岩性、煤层的层间距、井筒及井底附近的断层、裂隙、破碎带及褶曲情况；（5）井筒穿过的含水层，预计涌水量、水位、水温、水质及地表水体的联系；（6）供水水源、工程地质特征及其他影响施工的地质因素（瓦斯、地热、地压及火成岩侵入体）等。

3、注意事项与建议------根据施工区段的地质情况和施工要求，指出设计、施工中应注意的事项，对防治水方面提出建议。

二、图件1、工程位置平面图，1：500或1：1000。

2、井田地层综合柱状图，1：500或1：1000。

3、立井井筒预想柱状图，1：200或1：500。

4、斜井预想地质剖面图，1：200或1：500。

5、主要大巷、峒室预想地质剖面图，1：200或1：500。

6、切过井筒的水文地质平面图，1：500或1：2000。

7、井底车场范围预想水平切面图，1：500或1：1000。

开拓区域（或水平延伸）地质说明书编制标准开拓区域或新水平延伸设计前，按设计、施工要求，根据井田地质勘察、建井、生产勘察和相邻已开拓区、上部水平的地质资料，编制出开拓区域（或水平延伸）地质说明书，作为矿井开拓设计、施工的地质依据。

ICS73.040D09团体标准T/SXDZ009—2020煤矿地质说明书编制细则Rules for working out the geological manual report of coal mine（征求意见稿）（本稿完成日期：2020年3月20日）XXXX-XX-XX发布XXXX-XX-XX实施山西省煤炭地质工程协会发布目 次前言 (II)1范围 (1)2规范性引用文件 (1)3基本规定 (1)4地质说明书编写基本要求 (1)附录A（规范性附录）地质说明书编写提纲 (3)附录B（资料性附录）地质说明书表格 (5)前 言煤矿地质工作是在煤矿建设和生产过程中进行的直接为煤矿安全生产服务的地质工作，是煤田勘查工作的继续,是保障煤矿安全生产的前提。

近年来，山西省各大煤炭集团在生产实践中，已经建立了完整的煤炭地质工作体系，并且依据国家相关规程规范，结合企业的具体情况制定了一系列有关煤矿地质工作的管理文件及企业标准。

同时一些国内及省内的知名技术服务单位为了完成山西煤矿的技术服务业务与相关煤炭企业协同完成了一些技术管理成果。

为了更好地帮助省内煤炭地质技术力量较薄弱的单位提升煤矿地质工作水平和技术水平，使得煤矿地质工作更有效地保障煤矿安全生产。

山西省煤炭地质工程协会组织相关企业及专家依据山西省各大煤炭集团及相关企业有关煤矿地质工作的一些管理文件、企业标准、经验总结，按照国家团体标准的编制要求，将一些针对性强、经过多数煤矿技术人员验证有可操作性、煤矿地质工作普遍适用、工作方法可重复的一些管理文件、企业标准、经验总结，汇总编辑成为协会团体标准，便于推荐给相关单位参考使用。

本标准附录A《地质说明书编写提纲》是标准的规范性附录。

附录B是资料性附录。

本标准由山西省煤炭地质工程协会提出并归口。

本标准主编单位:本标准参编单位:木标准主要起草人员:本标准主要审查人员:本标准为首次制定。

煤矿地质说明书编制细则1范围本标准规定了地质说明书的基本规定、编写基本要求，适用于相关编制单位在编写地质说明书时参考。

地质説明书的编制地质说明书是矿井地质部门为各项采掘工程设计、施工和管理提供的地质预测资料。

根据矿井生产建设各阶段工程的特点和对地质说明书的要求不同，地质说明书分为：1、建井（或基建工程）地质说明书；2、开拓区域（或水平延深）地质说明书；3、采区（或盘区）地质说明书；4、掘井地质说明书；5、回采地质说明书等五种。

一、建井（或基建工程）地质说明书（一）编制目的：建井地质说明书是为矿井基建工程设计、施工和管理提供的地质资料（二）资料依据：它是根据地质勘探和检查钻孔资料，按照基建工程设计与施工的要求，经分析整理编制而成。

（三）包括内容：建井地质说明书包括文字说明和图件两部分。

文字说明部分应简要分析施工区的地质、水文地质和工程地质条件；着重阐明基岩风化带、断裂破碎带、强含水层、流砂层、不稳固岩（土）层、煤层、瓦斯和地温等对基建工程设计与施工的影响；明确提出设计和施工中应注意的问题和建议。

图件部分应有1、井筒预想柱状图(竖井)或井简预想剖面图（斜井和平硐）（比例尺1：200）。

2井底车场预想水平切面图（比例尺1：500—1：1000等图件。

（四）要求：矿井基建工程包括井简、井底车场、硐室及主要运输巷道。

这些工程使用时间长，建设投资大，施工技术复杂。

在设计和施工时，既要照顾到开拓系统本身的需要，又要根据围岩的工程地质、水文地质条件来选定工程的位置、结构和施工方法。

因此，编制建井地质说明书必须熟悉基建工程设计和施工的地质要求，并根据这些要求有针对性地提供可靠的地质资料。

二、开拓区域（或水平延深）地质说明书（一）编制目的：开拓区域（或水平延深）地质说明书是为新开拓区或新水平设计、施工和管理提供的地质资料。

（二）资料依据：它是根据勘探、建井和相邻已开拓区的地质资料，按照开拓设计与施工的要求，经分析整理编制而成。

（三）包括内容：开拓区域（或水平延深）地质说明书主要阐述开拓区域或延深水平内影响开拓的地质条件。

重点是区内的地质构造、煤系、煤层和水文地质情况。
