煤矿开采毕业设计说明书范本

采矿工程毕业设计任务书范文一、设计题目。

[具体矿山名称]地下开采初步设计。

二、设计目的。

嘿呀，同学！这个毕业设计呢，就是想让你把在采矿工程专业里学到的那些个知识，像什么开采方法、通风系统、运输系统这些东西啊，全都给综合运用起来。

就好比是把你学过的各路武功秘籍都拿出来，打造出一个属于你自己的采矿“武林秘籍”（初步设计方案），而且这个方案还得能真正在实际的矿山开采中派上用场呢。

三、矿山概况。

# （一）地理位置。

这个矿山呢，位于[具体地理位置]，你要是去那儿啊，说不定还能发现周围有一些独特的风景呢。

不过咱的重点还是在矿山本身哈。

# （二）地质条件。

1. 地层与岩石。

这里的地层可复杂啦，就像一个千层蛋糕似的（这只是个玩笑哈）。

有[列举主要地层名称]这些地层，岩石种类也是多种多样，像[列举主要岩石类型]。

这些岩石有的硬得像铁疙瘩，有的又相对软一些，这对咱们的开采工作可有着不小的影响呢。

2. 构造。

矿山里的地质构造就像是老天爷在地下玩的拼图游戏。

有[描述主要构造，如断层、褶皱等]，这些构造就像一个个小陷阱或者小弯道，咱们在设计开采方案的时候，得小心翼翼地绕开或者处理好它们，不然开采的时候就容易出乱子。

# （三）矿体特征。

1. 矿体形态与产状。

矿体的形状就像是一个调皮的小精灵在地下随意勾勒的形状，有的地方胖一点（厚度大），有的地方瘦一点（厚度小）。

它的产状呢，就像它在地下睡觉的姿势，有一定的走向、倾向和倾角，你得好好研究这个姿势，这样才能知道从哪个方向下手开采最合适。

2. 矿石品位与储量。

矿石品位就像是这个矿体这个大蛋糕里的巧克力含量（哈哈，这么理解比较有趣吧），[给出矿石品位范围]。

而储量嘛，就是这个大蛋糕的大小啦，经勘探，这个矿山的矿石储量大概是[具体储量数值]，这可是咱们开采的宝贝总量呢。

四、设计要求。

# （一）开采方法选择。

1. 你得像一个超级侦探一样，把矿山的地质条件、矿体特征这些线索都收集起来，然后从咱们学过的那些开采方法里，挑出一个最适合这个矿山的开采方法。

煤矿采矿毕业设计范本引言煤矿采矿毕业设计是煤矿工程专业的毕业生必须完成的重要任务，其目的是通过独立设计煤矿采矿方案，综合应用所学知识和技能，培养学生的综合能力和实际操作能力。

本文档将介绍煤矿采矿毕业设计的范本，包括设计背景、目标与任务、设计方法和实施方案等内容。

设计背景煤炭是我国主要的能源资源之一，煤矿的开采对国家经济和社会发展具有重要意义。

然而，随着煤炭资源的逐渐减少和环境保护意识的增强，煤矿采矿面临着越来越多的挑战。

因此，设计一个高效、安全、环保的煤矿采矿方案是至关重要的。

目标与任务本次毕业设计的目标是设计一个具有高效、安全、环保特点的煤矿采矿方案。

具体任务包括以下几点： - 分析研究煤炭资源分布情况，确定采矿区域； - 研究采煤工艺和设备，确定合适的采煤方式； - 设计合理的巷道、煤柱和回采序列； - 制定煤矿安全管理和环保措施； - 提出矿井通风、瓦斯抽采和灭火系统等的设计方案。

设计方法本次毕业设计将采用以下几种方法进行研究和设计： - 网格法分析煤炭资源分布情况，确定采矿区域； - 应用数学模型和计算机仿真技术，研究采煤工艺和设备，确定合适的采煤方式； - 采用数值模拟和实验验证方法，优化巷道、煤柱和回采序列设计； - 借鉴现有煤矿安全管理和环保措施，结合实地考察和调研，制定煤矿安全管理和环保措施的设计方案； - 设计矿井通风、瓦斯抽采和灭火系统等，应用相关工程知识和技术，保障矿井安全生产。

实施方案本次毕业设计的实施方案将包括以下几个步骤： ### 步骤一：调研与分析 - 对国内外煤矿采矿方案进行调研，了解煤矿采矿的最新技术和方法； - 分析研究煤炭资源的分布情况，确定采矿区域。

步骤二：采煤工艺设计•研究采煤工艺和设备，确定合适的采煤方式；•制定煤矿安全管理和环保措施。

步骤三：巷道与煤柱设计•分析研究巷道、煤柱和回采序列设计，采用数值模拟和实验验证方法，优化设计方案；•设计矿井通风、瓦斯抽采和灭火系统等。

河南理工大学采矿工程专业毕业设计说明书姓名：(三号楷体加粗) 学号：学院：班级：设计题目：指导教师：职称：二〇一一年六月河南理工大学采矿工程专业2011届毕业设计前言（标题为小三号黑体加粗，居中；段前、段后各一行）（正文小四宋体，1.5倍行距，首行空两个字符）前言是对设计主要内容的提炼和总结。

根据前言可以大致了解矿井设计的主要内容。

本届设计在取消中英摘要、关键词、致谢的基础上，强化对前言的要求。

如下意见供参考：1、设计过程毕业设计与毕业实习的关系、设计的起止时间、主要收获等2、主要开采条件主采煤层、煤质、瓦斯、矿井涌水量、煤的自燃、煤尘爆炸性等的简要叙述3、主要设计特点(1)井田开拓方式。

井筒数目、形式、水平划分、大巷位置、大巷数目、井底车场形式等(2)准备方式。

采区数目、首采(盘)区的布置、上(下)山数目、采区车场形式(3)采煤方法。

确定的采煤方法、采场主要支护设备、采掘比等指标(4)矿井通风。

矿井总风量、负压、工作面配风量、主要通风机选型结果等。

4、主要问题与建议目录（三级目录，要求自动生成）（小三号黑体加粗，居中；段前、段后各一行）1 引言（或绪论）（作为正文第1章，小4号宋体，1.5倍行距，下同）12 ××××××（正文第2章） Y 2．1××××××（正文第2章第1条） Y 2．2××××××（正文第2章第2条） Y 2．X ××××××（正文第2章第X条） Y3 ×××××（正文第3章） Y ………………………………………（略）X ×××××（正文第X章） Y 致谢 Y参考文献 Y1 矿区概况及井田地质特征（一级大纲级别，字体小三，段前段后空一行，居中布置,已设置好格式，同学可以用格式刷）1.1 矿区概况（二级大纲级别，字体四号黑体，段前段后空0.5行，左对齐布置，1.5倍行距）（已设置好格式，同学可以用格式刷）正文×××××××××（小4号宋体，1.5倍行距）×××××××××××××××××××××…………1.1.1 ××××（三级大纲级别，字体小四宋体，段前段后空0.5行，左对齐布置，1.5倍行距）（已设置好格式，同学可以用格式刷）正文×××××××××（小4号宋体，1.5倍行距）×××××××××××××××××××××××××××…………注：1．正文中表格与插图的字体一律用5号宋体,单倍行距；2．下面各页的格式请以此页为标准复制。

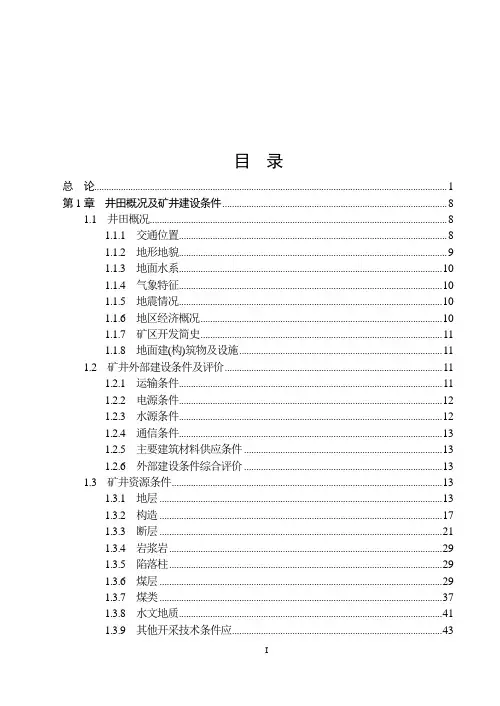

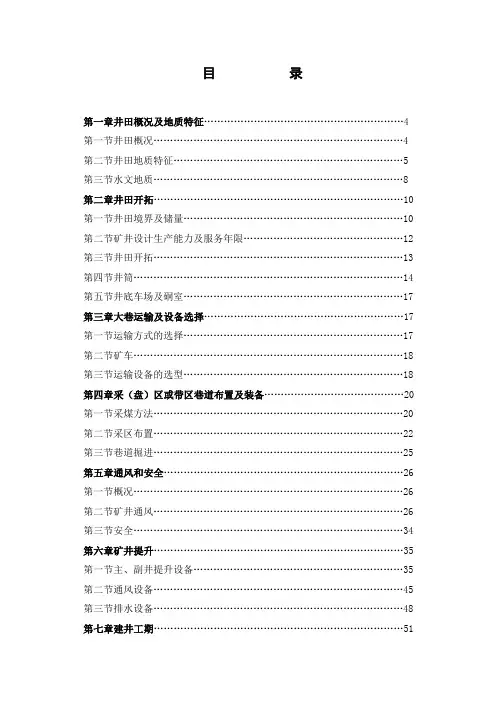

煤矿毕业设计说明书目录目录 (2)前言 (4)摘要 (5)Abstract (6)第一章井田概况及建设条件 (8)第一节矿区概况 (8)第二节井田地质特征 (9)第三节煤层的埋藏特征 (13)第二章井田境界与储两 (17)第一节井田境界 (17)第二节地质储量的计算 (17)第三节可采储量的计算 (17)第三章矿井工作制度及生产能力 (19)第一节矿井工作制度 (19)第二节矿井生产能力及服务年限 (19)第四章井田开拓 (21)第一节井田开拓方式的确定 (21)第二节达到设计生产能力时工作面的配备 (23)第五章矿井基本巷道及建井计划 (25)第一节井筒、石门、与大巷 (25)第二节井底车场 (26)第三节建井工作计划 (27)第六章采煤方法 (29)第一节采煤方法的选择 (29)第二节确定采（盘）区巷道布置和要素 (30)第三节回采工艺及劳动组织 (30)第四节采（盘）区的准备与工作面接替 (31)第七章井下运输 (33)第一节运输系统和运输方式的确定 (33)第二节运输设备的选择和计算 (33)第八章矿井提升 (37)第九章矿井通风与安全 (41)第一节风量的计算 (41)第二节矿井通风系统和风量分配 (43)第三节计算负压及等积孔 (43)第四节选取扇风机 (44)第五节安全生产技术措施 (46)第十章经济部分 (48)（一）矿井主要技术经济指标 (48)（二）矿井设计概算 (51)（三）综合评价 (54)（四）存在的主要问题及建议 (54)参考文献 (56)前言毕业设计是采矿工程专业最后一个教学环节，其目的是使本专业学生运用大学阶段所学的知识联系矿井生产实际进行矿井开采设计，并就本专业范围的某一课题进行较深入的研究。

以培养和提高学生分析和解决实际问题的能力，是学生走上工作岗位前进行的一次综合性能力训练，也是对一个采矿工程工程技术人员的基本训练。

此次毕业设计是根据国家煤炭建设的有关方针、政策，结合设计矿井的实际情况，遵照采矿专业毕业设计大纲的要求，在收集、整理、查阅大量资料的前提下，运用自己所学的专业知识独立完成设计的。

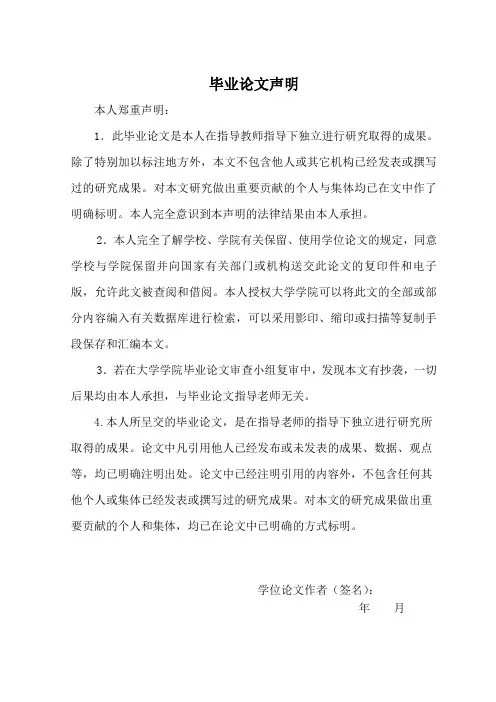

毕业论文声明本人郑重声明：1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。

除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。

对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。

本人完全意识到本声明的法律结果由本人承担。

2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。

本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。

3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。

4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。

论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。

论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。

对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。

学位论文作者（签名）：年月关于毕业论文使用授权的声明本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。

本人完全了解大学有关保存，使用毕业论文的规定。

同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。

本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。

如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。

本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。

本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。

采煤毕业设计说明书摘要本采区设计一水平在-150m，在一水平上根据矿井实际地质条件，将一水平分成八个采区，由北向南依次命名为：北二上、北二下、北一上、北一下、南一上、南一下、南二上、南二下。

其中南一上为达产采区，采区生产能力为1.5Mt/a，服务年限为5.3a。

本设计采区的采煤方法为走向长壁采煤法，采用综合机械化采煤,全矿采用中央分列式通风。

采用“四·六”工作制，矿井的年工作日为330d，工作面长为150m。

采空区处理方法为全部垮落法。

关键词：走向长壁采煤法；分组集中大巷；立井开拓II目录1采区基本条件 (1)1.1采区煤层条件 (1)1.1.1采取开采范围、四邻开采状况、采区储量计算，可采储量计算 (1)1.1.2.煤层赋存条件、围岩基本性质与条件 (1)1.1.3采区主要主要地质构造基本特征、地质构造对采区巷道布置和回采影响状况 (2)1.1.4采区内煤层，煤质状况、采区内瓦斯赋存特征和涌出预测、采区内预计涌水量和排水方法 (2)1.2采区生产状况 (3)1.2.1采区拟采取回采工艺、采区生产能力与服务年限确定与计算、区段数目划分，区段长度要求 (3)1.2.2采区内回采工作面和掘进工作面配备 (3)2采区巷道布置设计 (4)2.1采区上（下）山布置 (4)2.1.1结合采区提出采区上（下）山布置方案 (4)2.1.2进行对比分析、确定合适的上（下）山布置方式 (5)2.1.3确定采区上下山所处层位、数目、断面形状和支护规格 (5)2.2采区车场形式选择设计 (7)2.2.1根据采区上山布置层位、合理选择采区上、中、下部车场基本形式. 7 2.2.2选择其中一个车场进行轨道线路和施工设计计算 (9)2.3采区回采平巷布置 (9)III2.3.1确定回采平巷布置方式、巷道掘进、支护要求 (9)2.3.2巷道断面尺寸设计方法、支护方式、支护参数选择设计 (9)2.4采区主要硐室布置 (9)2.4.1分别说明采区各主要硐室位置、基本形状、断面参数、支护方法及主要设备与能力等参数确定 (9)2.5 采区主要生产系统 (10)2.5.1采区主要生产系统路线、主要设备选型计算和能力确定、主要设施施工要求 (10)2.5.2采区通风系统要求计算确定工作地点所需风量、计算采区所需风量，进行采区通风阻力计算 (11)2.5.3下山开采要进行采区水仓设计计算、泵房及排水能力选择确定 (12)2.5.4进行采区工作面接替顺序安排表和进行巷道工程排队 (12)3采煤工作面回采工艺设计 (14)3.1工作面基本条件 (14)3.1.1工作面有关参数、工作面煤层条件，开采范围内地质构造分布对开采影响，工作面顶底板分类状况 (14)3.2工作面回采工艺方式 (14)3.2.1工作面回采工艺方式选择，工作面主要开采设备选型 (14)3.2.2工作面的支护方式选择，单体支护时要进行单体支柱支护规格确定、选择支柱规格 (14)3.2.3综采工作面选择支架型，验算支护强度，对所选液压支架进行评价 15 3.2.4工作面回采设备、选择配套的采煤机、运输机和转载机及其他设备 15 4工作面生产组织设计 (16)4.1工作面生产组织 (16)4.1.1掘进工作面巷道断面，掘进机设备配备，掘进工作面工艺组织方式，掘进工作面生产管理和质量管理 (16)4.2采煤工作面质量管理 (16)4.2.1工作面支护质量，设备管理和煤质管理的有关规定 (16)4.2.2工作面安全管理的有关规定 (16)4.3采煤工作面生产组织管理 (17)4.3.1确定采煤工作面作业方式、劳动组织设计、工作面循环方式和编制采IV煤工作面作业循环图表 (17)4.3.2计算工作面主要生产技术经济指标 (17)5工作面灾害事故防治及避灾路线 (24)5.1结合工作面自然灾害状况，制定相应的灾害防治措施和灾害自救、互救措施和灾害发生时的避灾路线 (24)6采区主要经济技术指标 (25)7井下安全避险六大系统 (26)7.1安全监控系统 (26)7.1.1安全监控系统的选择 (26)7.1.2设计内容 (26)7.1.3回采工作面传感器选型及配置 (26)7.1.4其他地点传感器选型及配置 (27)7.2人员定位 (27)7.3通风联络 (27)7.4紧急避险 (28)7.5压风自救 (29)7.6施水自救 (29)结论 (31)参考文献 (32)致谢 (33)V1采区基本条件1.1采区煤层条件1.1.1采区开采范围、四邻开采状况、采区储量计算，可采储量开采范围：南一上采区（借鉴采区划分示意图）四邻开采状况：上部是露头，下部-150标高，北F29逆断层，南F84逆断层采区储量计算：地质储量为9.67Mt，工业储量为9.38Mt，可采储量为7.16Mt。

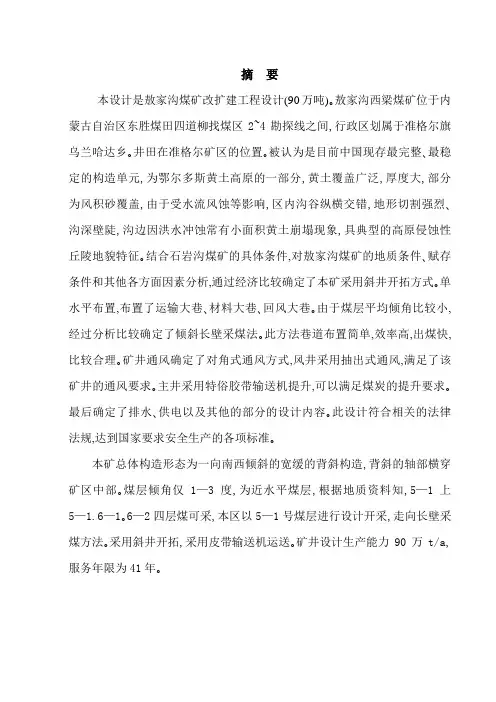

摘要本设计是敖家沟煤矿改扩建工程设计(90万吨)｡敖家沟西梁煤矿位于内蒙古自治区东胜煤田四道柳找煤区2~4勘探线之间,行政区划属于准格尔旗乌兰哈达乡｡井田在准格尔矿区的位置｡被认为是目前中国现存最完整､最稳定的构造单元,为鄂尔多斯黄土高原的一部分,黄土覆盖广泛,厚度大,部分为风积砂覆盖,由于受水流风蚀等影响,区内沟谷纵横交错,地形切割强烈､沟深壁陡,沟边因洪水冲蚀常有小面积黄土崩塌现象,具典型的高原侵蚀性丘陵地貌特征｡结合石岩沟煤矿的具体条件,对敖家沟煤矿的地质条件､赋存条件和其他各方面因素分析,通过经济比较确定了本矿采用斜井开拓方式｡单水平布置,布置了运输大巷､材料大巷､回风大巷｡由于煤层平均倾角比较小,经过分析比较确定了倾斜长壁采煤法｡此方法巷道布置简单,效率高,出煤快,比较合理｡矿井通风确定了对角式通风方式,风井采用抽出式通风,满足了该矿井的通风要求｡主井采用特俗胶带输送机提升,可以满足煤炭的提升要求｡最后确定了排水､供电以及其他的部分的设计内容｡此设计符合相关的法律法规,达到国家要求安全生产的各项标准｡本矿总体构造形态为一向南西倾斜的宽缓的背斜构造,背斜的轴部横穿矿区中部｡煤层倾角仅1—3度,为近水平煤层,根据地质资料知,5—1上5—1.6—1｡6—2四层煤可采,本区以5—1号煤层进行设计开采,走向长壁采煤方法｡采用斜井开拓,采用皮带输送机运送｡矿井设计生产能力90万t/a,服务年限为41年｡目录第一章井田概况及安全条件 (2)第一节井田概况 (2)第二节地质特征 (6)第二章井田境界及可采储量 (23)第一节井田境界 (23)第二节储量计算 (24)第三章矿井设计生产能力及服务年限 (25)第一节矿井工作制度 (25)第二节矿井生产能力及服务年限 (25)第四章井田开拓方法 (26)第一节井田开拓方法的确定 (26)第二节采区划分及开采顺序 (26)第五章矿井基本巷道 (27)第一节井筒 (27)第二节井筒布置及装备 (27)第六章采煤方法 (28)第一节采煤方法的选择 (28)第二节采区布置 (30)第三节劳动组织 (31)第四节回采工艺 (36)第七章井下运输与提升 (38)第一节井下运输系统和运输方式 (38)第二节运输设备选型 (42)第三节提升 (42)第八章通风与安全 (42)第一节概况 (42)第二节矿井通风 (43)第三节通风设备 (49)第九章灾害预防及环境保护 (51)第一节灾害预防及安全措施 (52)第二节环境保护 (55)结论 (57)第一章井田概况及安全条件第一节井田概况一､交通位置敖家沟西梁煤矿位于内蒙古自治区东胜煤田四道柳找煤区2~4勘探线之间,行政区划属于准格尔旗乌兰哈达乡｡在其地理坐标为:东经:110°16′00″~110°21′51″;北纬: 39°38′12″~ 39°41′27″｡内蒙古自治区国土资源厅于2006年2月12日以“内国土资采划字[2006]0046号”文为准格尔旗神山煤炭有限责任公司进行了“划定矿区范围批复”,矿山名称为准格尔旗神山煤炭有限责任公司敖家沟西梁煤矿(其范围含原敖家沟煤矿与原熬家沟详查区),并扩大了井田范围,面积10.7480km2,开采标高1304~1284m｡矿区北距主要交通干线109国道约20km,有砂石公路相连,西距东胜区约15km;西距213省道向北约26km至东胜市｡东胜区是鄂尔多斯市重要的交通枢纽,东西向有109国道,南北向有210国道,并有包府公路及包神铁路通过,交通干线四通八达,交通便利｡(见交通位置图1-1-1)｡图1-1-1二､地形､地势及河流矿区位于鄂尔多斯高原北部,矿区地势总体呈西高东低,最高点位于矿区西部,海拔标高1433.7m,最低点位于矿区东部,海拔标高1307.1m,相对高差126.6m,一般标高在1400~1350m之间,一般高差50m左右｡受新生界地质营力影响,矿区内地形切割剧烈,树枝状沟谷纵横发育,基岩在沟谷两侧出露,覆土贫瘠,植被稀少,生态环境极为脆弱;属于典型的高原侵蚀性丘陵地貌｡矿区域属勃牛川流域,其北为乌兰哈达沟,东为其乌家沟,均属季节性流水,只在雨季有短暂的洪流,由西向东汇入勃牛川后向南流经陕西省境内的窟野河,最终注入黄河｡三､气象与地震本区属干燥半沙漠高原大陆性气候,其特点是春季干旱多风,季炎热,夜间温凉,日温差大｡秋季多雨,冬季严寒｡最高气温38.3℃,最低气温-30.9℃;年降水量277.7~544.1mm,平均401.6mm,多集中在7~9月三个月,年蒸发量1749.7~2436.2mm,平均2108.2mm｡区内多风,主要集中在4~5月及10~11月,平均风速2.3m/s,最大风速20m/s,在春季极易形成沙尘暴｡无霜期平均165天,霜冻､冰冻期平均195天,每年11月至次年3~4月为结冰期,最大冻土深度1.50m｡根据《中国地震动参数区划图》(GB-18306-2001),准格尔旗地震动峰值加速度(g)为0.05,对照烈度6度,为弱震区的预测范围,历史上亦无破坏性地震记载｡四､资源整合前各矿现状1､原敖家沟煤矿始建于1992年7月,1993年6月初投产,由煤矿自行组织设计并施工｡设计年生产能力6万吨,主采5-1煤层｡井下采用煤电钻打眼,人工放炮,小型装载机､农用车､三､四轮车送到地面储煤场后,由大型装载机装车外运｡坡度角1~2°,矿区北部基本采空｡煤矿累计生产原煤约57万吨;消耗煤炭资源储量116万吨,回采率49.1%｡矿井行间距小为机械抽出试通风,风流由主井进入,清洗工作面后由副井口的立眼井由风机排出地面｡煤矿在开采过程中未发现瓦斯､涌水､冒顶及底鼓现象,煤矿生产时最大排水量2m3/d,水文地质及其它开采技术条件简单｡顶外,实际采掘高度为3.00m左右,采掘煤层底板标高1316~1318m｡主副井口一对,均位于井田北部,主井口标高1314.07m,副井口标高1312.79m｡机械通风,风流由主井进入,清洗工作面后由井田南部的风井口的立眼井由风机排出地面｡煤矿累计生产原煤约94万吨;消耗煤炭资源储量200万吨,回采率47.0%｡井下采用煤电钻打眼,人工放炮,小型装载机､农用车､三､四轮车送到地面储煤场后,由大型装载机装车外运｡主采5-1煤层约0.1598km2已全部采空｡煤矿在开采过程中未发现瓦斯､涌水､冒顶及底鼓现象,煤矿生产时最大排水量25m3/d,水文地质及其它开采技术条件简单｡3､核实区北邻准格尔旗公沟煤炭有限责任公司煤矿,南邻旅游公司西梁煤矿,西邻准格尔旗西召中兴煤矿,东邻内蒙古满世煤炭运销有限责任公司四道柳忽鸡图村煤矿｡相邻煤矿没有矿权纠纷及越界采掘现象,基本情况见表1-1-1｡表1-1-1 相邻煤矿基本情况一览表五､电源､水源情况(一)电源情况本矿位于内蒙古准格尔旗乌兰哈达乡附近｡鄂尔多斯电业局规划在矿井工业场地西方向约12km处建黄天棉图35kV变电站一座;在矿井工业场地东方向约6km处建四道柳35kV变电站一座｡从这两座变电站各引一回35kV电源,作为本矿的两个电源｡两回供电电源均不得T接｡根据负荷计算经分析可知,本矿电源电压确定为35k V为宜｡参照2006年版《煤矿安全规程》第441条“矿井应有两回电源线路”的规定,在矿井工业场地新建35kV变电站一座,设计确定双回35kV电源以架空方式一回引自黄天棉图35kV变电站35kV母线段,线路长度12km;一回引自四道柳35kV变电站35kV母线段,线路长度6km｡35kV电源线路导线:LGJ—120｡(二)水源情况本矿供水水源采用大口井形式在就近沟谷中截取第四系潜水,经消毒后作为矿井永久供水水源可满足要求,希加强水源勘探工作,并与有关部门取得取水协议,以便于开采使用｡本矿井井下排水量较小,正常为10m3/d,最大为30m3/d,经地面净化处理后,可作为井下消防洒水用水,不足部分由生活供水系统供给｡六､主要建筑材料供应情况本区煤炭资源丰富,经济落后,区内居民稀少且居住分散,多聚居在山谷低凹处｡当地居民多从事农业生产,牧副业次之,自然条件差,经济尚不发达,劳动力资源丰富｡矿井建设所用砂､石可就地解决,水泥及钢材有蒙西水泥厂､包头钢铁公司供货,木材需从外地调运｡矿井建设用地为植被稀疏的半荒地,在当地属于荒地,只要得到政府部门对矿井建设的大力支持,土地征用是可以解决的｡第二节地质特征一､地质构造及煤层(一)区域地层:东胜煤田地层划分属于华北地层区鄂尔多斯分区,具体位置处于高头窑小区､乌审旗小区和准格尔旗~临县小区的交界地带｡四道柳找煤区处于准格尔旗~临县小区西缘(图1-2-1)｡对于东胜煤田以至于整个鄂尔多斯盆地,无论是从盆地成因还是盆地现在保存状态图1-2-l 核实区地层区划位置示意图地和含煤地层的基底｡除此以外,区域地层系统构成还包括侏罗系､白垩系下统､第三系上新统和第四系更新统､全新统(详见表1-2-1)｡表1-2-1 东胜煤田区域地层简表系统组厚度(m)最小~最大岩性描述第四系全新统(Q4) 0~25 为湖泊相沉积层､冲洪积层和风积层｡上更新统马兰组(Q3m)0~40浅黄色含砂黄土,含钙质结核,具柱状节理｡不整合于一切地层之上｡第三系上新统(N2) 0~100上部为红色､土黄色粘土及其胶结疏松的砂岩｡下部为灰黄､棕红､绿黄色砂岩,砾岩､夹有砂岩透镜体｡不整合于一切老地层之上｡白垩系下白垩统志丹群东胜组(K1zh2)40~230浅灰､灰紫､灰黄､黄､紫红色泥岩､粉砂岩､细砂岩､砂粒岩｡泥岩､砂常互层,夹薄层泥质灰层｡交错层理教发育｡顶部常见一层黄色中粗沙砾岩,含砾,呈厚层状｡伊金霍洛组(K1zh1)30~80浅灰､灰绿､棕红､灰紫色泥岩,粉砂岩､砂质泥岩､细砂岩､中砂岩､粗沙岩､细砾岩､中夹薄层钙质细砂岩｡斜层理发育,下部常见大型斜层理｡与下伏地层呈不整合接触｡侏罗系中统安定组(J2a)10~80浅灰､灰绿､黄紫褐色泥岩､砂质泥岩､中砂岩｡含钙质结核｡直罗组(J2z)1~278灰白､灰黄､灰绿､紫红色泥岩､砂质泥岩､细砂岩､中砂岩､粗砂岩｡下部夹薄煤层或油页岩含1号煤组｡与下伏地层呈平行不整合｡中下统延安组(J1-2y)78~247灰—灰白色砂岩,深灰色､灰黑色砂质泥岩,泥岩和煤｡含2､3､4､5､6､7号煤组｡与下伏地层呈平行不整合接触｡东胜煤田大地构造单元为华北地台鄂尔多斯台向斜的东胜隆起区中东部(Ⅲ级构造单元),四道柳找煤区处于东胜隆起区东部华北地台(见图2-3-2)经历了基底形成阶段和盖层稳定发展阶段之后,在晚三叠世末期开始进入地台活动阶段｡在华北地台西部出现了大型的内陆拗陷盆地~鄂尔多斯盆地｡其构造形式总体为一宽缓的大向斜(台向斜),核部偏西,中部､东部广大地区基本为水平岩层｡从大地构造发展来看,燕山运动初期(早侏罗世)东胜隆起区处于相对的隆起状态,沉积间断,普遍缺失这一时期的富县组(J1f)沉积,形成延安组与下伏地层延长组之间的假整合接触关系｡燕山运动早期(早侏罗世)中期(晚侏罗世)盆地稳定发展,沉积了延安组(J1y)､直罗组(J2z)和安定组(J2a)｡至燕山期末(白垩纪)盆地整体开始抬升､萎缩,喜山期(白垩纪末)盆地最终消失,由接受沉积转而遭受剥蚀,形成了第三系上新统(N2)与下伏地层延安组(J1-2y)的不整合接触关系｡东胜煤田的基本构造形态表现为一向南西倾斜的单斜构造,倾角一般1~5°｡四道柳找煤区与东胜煤田总体构造形态一致,为一向西南倾斜的单斜构造,岩煤层倾角一般2~5°,无断裂和较大的褶曲构造,但发育有宽缓的波状起伏｡构造复杂程度为简单类型｡(二)矿区地层1､核实区地层核实区位于东胜煤田东缘,新生代地质营力的作用在这一带表现的较为强烈｡含煤地层侏罗系中下统延安组上部被剥蚀,下部残存部分亦被枝状沟谷切割破坏｡根据地表出露及钻孔揭露,井田地层主要有:三叠系上统延长组(T3y),侏罗系中下统延安组(J1-2y),第四系上更新统~全新统(Q3-4)｡现由老至新分述如下:1)三叠系上统延长组(T3y):为核实区含煤地层的沉积基底,核实区内无出露,钻孔仅揭露该组地层上部,最大揭露厚度36.80m,据区域地层资料该组厚度大于300m,岩性为灰绿色中､粗粒砂岩,局部地段为含砾砂岩,夹灰绿色､深灰色薄层状砂质泥岩或粉砂岩,发育大型板状､槽状交错层理｡2)侏罗系中下统延安组(J1-2y):为核实区主要含煤地层,在沟谷两侧大面积出露,按其岩性组合及沉积旋回特征,可划分为三个岩段｡由于后期的剥蚀作用,第三岩段大部分被剥蚀,据钻孔统计为81.00~184.50 m,平均125.45m,延安组残存厚度,其岩性组合为一套浅灰~灰白色细､中粒砂岩､灰色~深灰色粉砂岩､砂质泥岩､泥岩及煤层,含少量钙质砂岩,与下伏延长组呈平行不整合接触｡核实区内化石多为不完整植物茎叶化石,未见完整植物化石,难以准确确定属种｡3)第四系(Q):第四系按成因可分为残､坡积砂土及黄土(Q3-4)､冲洪积砂砾石(Q4al+pl)､风积砂(Q4eol);厚度0~15.94m,平均9.91m,与下伏延安组呈不整合接触｡2､核实区含煤地层核实区含煤地层为侏罗系中下统延安组(J1-2y),沉积基底为三叠系上统延长组(T3y)｡延安组底界基本为一向南西倾斜的单斜构造,起伏不大｡依据钻孔揭露,延安组地层在全区现存厚度106.24~150.46m,平均132.41m｡延安组(J1-2y)二岩段因受后期剥蚀而厚度不全｡现将延安组(J1-2y)一､二岩段划分依据､岩性组合特征及含煤性分述如下:1)一岩段(J1-2y1):从延安组底界至5煤组顶板砂岩底界止｡下部岩性一般以灰白色中~细粒砂岩为主,具斜层理｡上部岩性一般以灰色~深灰色粉砂岩､砂质泥岩为主,发育水平纹理｡该岩段含煤5､6两个煤组,含可采煤层4层,即5-1上､5-1､6-1､6-2煤层｡根据钻孔揭露厚度为49.44~82.08m,平均62.31m｡与下伏三叠系上统延长组(T3y)地层呈平行不整合接触｡2)二岩段(J1-2y2):从5煤组顶板砂岩底界至3煤组顶板砂岩底界｡岩性组合以深灰色砂质泥岩､泥岩,灰色细砂岩､粉砂岩为主,具水平纹理及脉状层理｡该岩段3煤组因受后期剥蚀,个别地段火烧,只含有4煤组,含可采煤层两层,编号为4-1､4-2煤层｡地表有出露,该岩段钻孔揭露厚度为33.38~91.04m,平均63.10m｡(三)构造核实区位于东胜煤田东北部,其构造形态与东胜煤田总体构造形态基本一致,总体构造形态为一向西南倾斜的单斜构造,岩煤层走向220°左右,倾角1~3°,未见大的褶皱与断层,仅沿走向和倾向有微弱的波状起伏｡区内未见岩浆岩体｡构造复杂程度确定为简单类型,即Ⅰ类型｡(四)煤层四道柳找煤区含煤地层为侏罗系中下统延安组(J1-2y)及中统直罗组(J2z),其含煤岩系主要为陆缘碎屑岩组成的陆相沉积地层,沉积环境为冲洪积相､泥炭沼泽相和湖泊相为主的大型内陆盆地｡核实区含煤地层为侏罗系中下统延安组(J1-2y),厚度106.24~150.46m,平均132.41m,含有4､5､6三个煤组｡根据9个见煤钻孔(熬家沟详查区施工6个与四道柳找煤施工3个钻孔)资料统计,共含煤4~11层,平均7层,煤层总厚度5.56~10.25m,平均7.93m｡含煤系数5.99%｡煤层倾向西南,倾角一般1~3°｡根据四道柳找煤报告及熬家沟煤矿煤炭详查报告的岩煤层对比结果,核实区煤组及主要煤层稳定程度为局部稳定~较稳定类型,主要赋存于延安组第一岩段,全区主要可采煤层5-1上､5-1､6-1及6-2煤层｡据9个见煤钻孔资料统计,全区含可采煤层总厚度4.73~8.50m,平均6.65m,可采煤层含煤系数为5.02%｡共见可采煤层6层,编号为4-1､4-2中､5-1上､5-1､6-1及6-2号煤层｡其中4-1､4-2中号煤层均为零星可采的不稳定煤层;5-1上､6-2号煤层为大部可采的较稳定煤层;5-1､6-1号煤层为全区可采的稳定~较稳定煤层;5-1上､5-1､6-1及6-2号煤层也是本区的主要可采煤层｡全区各煤层特征见表1-2-2｡表1-2-2 敖家沟西梁煤矿可采煤层特征一览表4-1煤层:位于延安组二岩段中部,地表有出露,除A02号孔施工在露头外,A06号孔尖灭,其它钻孔均有见煤点分布,除区外S8号孔见可采点外,全区见煤点均不可采｡厚度0~2.05m,平均0.74m｡煤层结构简单,不含夹矸,顶底板岩性均为砂质泥岩｡与4-2中煤层间距平均17.07m,属零星可采的较稳定~不稳定煤层｡核实区内不可采｡4-2中煤层:位于延安组二岩段下部,地表有出露,除A02号孔尖灭外,其它各钻孔均有见煤点分布,只有A05及A06号钻孔可采,其它见煤点均不可采｡厚度0~1.68m,平均0.89m｡煤层结构简单,不含夹矸,顶底板岩性为砂质泥岩及泥岩｡与5-1上煤层间距平均为23.12m｡属零星可采的较稳定煤层｡核实区内不可采｡5-1上煤层:位于延安组一岩段顶部,南部A05､A06号孔尖灭,其它钻孔均有见煤点分布｡除A04号孔不可采外,该煤层在本区东北部均可采｡厚度0~1.68m,平均0.89m;可采厚度0.80~1.68m,平均1.38m｡该煤层无夹矸,厚度变化不大｡直接顶板岩性为砂质泥岩,底板为泥岩､细砂岩｡与5-1煤层间距平均为4.93m｡属大部可采的较稳定煤层｡表1-2-2 敖家沟西梁煤矿可采煤层特征一览表5-1煤层:位于延安组一岩段上部,为区内主要可采煤层｡厚度1.50~3.25m,平均2.59m｡该煤层无夹矸,煤层厚度大,层位稳定,全区可采｡顶底板岩性均为泥岩､砂质泥岩｡与6-1煤层间距平均为13.38m｡属全区可采的稳定~较稳定煤层｡表1-2-2 敖家沟西梁煤矿可采煤层特征一览表6-1煤层:位于延安组一岩段中部,全区可采,可采厚度0.83~1.70m,平均1.30m｡该煤层无夹矸,虽煤层厚度小但稳定｡该煤层向东部有增厚的趋势｡顶板岩性为砂质泥岩､粉砂岩,底板岩性为泥岩｡与6-2煤层间距平均为13.28m｡属全区可采的稳定~较稳定煤层｡二､井田水文地质条件一)核实区地形地貌､水文气象特征简述核实区地处鄂尔多斯高原东北部,总体地形四周低,中部较高｡海拔标高1390~1420m,具剥蚀､侵蚀性高原丘陵地貌特征｡敖家沟西梁煤矿位于东胜煤田东北部的四道柳找煤区的北西部是区域性单斜储水构造单元的组成部分｡核实区地处鄂尔多斯高原东北部,总体地形北高南低,海拔标高1436.30m(北部)~1327.30m(东界),地形起伏较大,切割强烈,沟谷纵横,具侵蚀性高原丘陵地貌特征｡区内地表水系较为发育,熬包圪旦~石家梁为详查区南北的天然地表分水岭,分水岭西部的熬包沟､娘娘庙沟向西南流出区外,汇入束会川;分水岭东部的公沟､忽吉尔图沟向东南流出区外,汇入四道柳川,束会川与四道柳川又向南注入勃牛川｡区内所有沟谷均无常年地表迳流,只有在雨季大雨过后会形成短暂的洪水｡核实区气候干燥,冬寒夏热,昼夜温差较大,多风少雨,沙尘暴时有发生｡属于干旱区~半干旱的大陆性高原气候区｡二)地下水的补给､迳流､排泄条件核实区地下水的补给､迳流､排泄条件受地形地貌､水文气象､地质及水文地质条件等综合因素控制,不同含水层各有异同｡1､潜水:核实区潜水主要赋存于第四系冲洪积(Q4al+pl)砂砾石层中,潜水主要接受大气降水的垂直渗入补给,其次接受基岩承压水的迳流补给与缓慢的越流补给｡由于本区降水量小,所以潜水的补给量也较小｡潜水一般沿河流流向迳流｡潜水的排泄方式有沿河流流向的迳流排泄,人工挖井开采排泄,蒸发排泄等｡2､承压水:核实区承压水主要赋存于侏罗系中下统延安组(J1-2y)砂岩中,J1-2y地层在区内沟谷两侧广泛出露,因此,承压水在出露处直接受大气降水的垂直渗入补给｡承压水一般沿地层走向即东南方向迳流｡承压水仍以侧向迳流排泄为主,也有人工挖井开采排泄及向潜水含水层排泄｡矿床最低侵蚀基准面标高1327.30m,矿井最低排泄面标高1269.47m｡二)核实区水文地质条件1､含隔水层水文地质特征1)第四系(Q)松散层潜水含水层:岩性以灰黄色残坡积砂土(Q3-4)､冲洪积砂砾石(Q4al+pl)为主,据S8号钻孔揭露,厚度8.50m,一般小于5m,在全区分布广泛｡残坡积砂土(Q3-4)主要分布在梁峁及山坡之上,地形不利于储存地下水,为透水不含水层｡冲洪积砂砾石(Q4al+pl)分布在各大沟谷中,构成松散层潜水的主要含水层｡据地质及水文地质填图调查资料:含水层厚度一般在3m之内,地下水位埋深1~1.5m,涌水量Q=0.0612L/s,原详查区比照据邻区准格尔召~新庙矿区资料:涌水量Q=0.033L/s,渗透系数k=0.0737m/d,地下水化学类型为HCO3~Ca型水｡水质一般较好,含水层富水性弱,因大气降水量较小,补给条件较差,补给量也不大｡潜水含水层与承压水含水层的水力联系较小,与地表短暂的洪水的水力联系密切｡2)第三系上新统(N)半胶结岩层隔水层:岩性为暗红色､紫红色砂质泥岩和泥岩,呈半2胶结状态,含丰富层状分布的钙质结核,据钻孔揭露地层厚度4.00~19.30m,平均9.62m,在全区分布较广,主要分布在梁峁及山坡之上｡该地层透水性能差,富水性极其微弱,可视为相对隔水层｡由于被沟谷切割的支离破碎,连续性差,所以只能起局部隔水的作用｡y)碎屑岩类承压水含水层:岩性为灰白色中粗粒砂岩､深3)侏罗系中下统延安组(J1-2灰色砂质泥岩与泥岩,夹粉砂岩､细粒砂岩及煤层｡据7个钻孔揭露,地层厚度106.00~150.50m,平均132.28m,全区赋存,分布广泛,地表主要出露在沟谷两侧｡含水层厚度28.28~47.60m,平均39.31m｡厚度变化不大,南北部较厚,中部相对较薄｡根据区外A06号钻孔抽水试验资料,地下水位标高1332.06m,涌水量Q=0.0513L/s,单位涌水量q=0.00386L/s·m,渗透系数k=0.00561m/d｡根据邻区淖尔壕矿区资料:涌水量Q=0.209L/s,单位涌水量q=0.00398L/s·m,渗透系数k=0.0246m/d,水温10℃,溶解性总固体212mg/L,PH值7.4,地下水类型为Ca~HCO型水｡因此含水层的富水性弱,导水性能差,由于3大气降水的补给量小,地下水迳流条件差,所以含水层的补给条件差｡含水层与上覆潜水含水层的水力联系较小,而与大气降水有一定的水力联系｡该含水层为详查区的直接充水含水层｡)6煤组底部相对隔水层:岩性主要为深灰色砂质泥岩､泥4)侏罗系中下统延安组(J1-2y岩及粉砂岩,厚度2.90~10.50m,平均6.26m,隔水层的厚度较稳定,分布连续,隔水性能较好｡)碎屑岩类承压水含水层:岩性主要为灰绿色中､细5)6煤组底~三叠系上统延长组(T3y粒砂岩,夹粗粒砂岩,地表没有出露,钻孔揭露含水层厚度22.80~34.16m,平均27.11m,未揭穿,厚度较为稳定｡据邻区资料:涌水量Q=0.08L/s,单位涌水量q=0.0007L/s·m,渗透系数k=0.0238m/d,含水层的富水性弱,透水性能差｡2､地表水､老窑水对矿床充水的影响核实区地表水系较发育,沟谷纵横｡这些沟谷均无常年地表迳流,只有在雨季大雨过后会形成短暂而急促的洪水｡地表洪水一般通过井口,风口等通道直接向未来矿井充水,因此,必须做好井口､风口等人工通道的防洪堵水工作,以防地表水对矿井的充水｡区内目前没有老窑及生产小窑,但近年来,随着东胜煤田的大规模开发建设,核实区周围的生产矿井在未来几年中会逐年增加,采空区的面积与积水量也在不断增大｡因此,未来煤矿开采,在边界附近要密切注视周围矿井的采掘情况,以防勾通邻近采空区,防止涌水事故的发生｡。

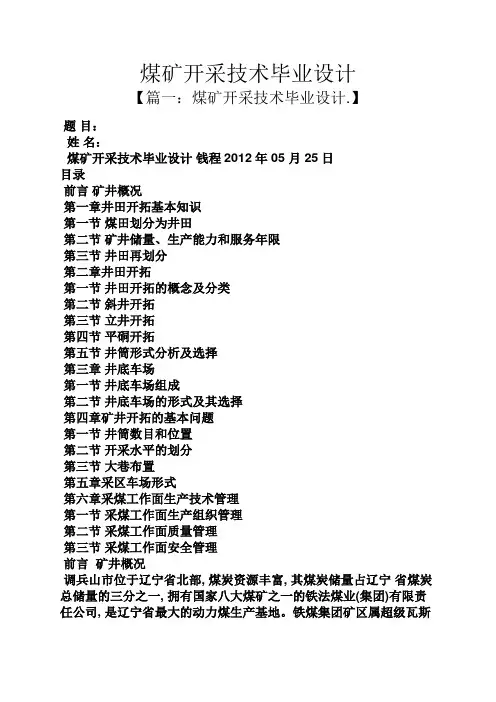

煤矿开采技术毕业设计【篇一：煤矿开采技术毕业设计.】题目：姓名：煤矿开采技术毕业设计钱程2012年 05 月 25日目录前言矿井概况第一章井田开拓基本知识第一节煤田划分为井田第二节矿井储量、生产能力和服务年限第三节井田再划分第二章井田开拓第一节井田开拓的概念及分类第二节斜井开拓第三节立井开拓第四节平硐开拓第五节井筒形式分析及选择第三章井底车场第一节井底车场组成第二节井底车场的形式及其选择第四章矿井开拓的基本问题第一节井筒数目和位置第二节开采水平的划分第三节大巷布置第五章采区车场形式第六章采煤工作面生产技术管理第一节采煤工作面生产组织管理第二节采煤工作面质量管理第三节采煤工作面安全管理前言矿井概况调兵山市位于辽宁省北部, 煤炭资源丰富, 其煤炭储量占辽宁省煤炭总储量的三分之一, 拥有国家八大煤矿之一的铁法煤业(集团)有限责任公司, 是辽宁省最大的动力煤生产基地。

铁煤集团矿区属超级瓦斯矿, 根据国土资源部国土资函119952593号文件, 铁法煤田煤层气储量为: 探明煤层气地质储量77. 303 @108m3, 控制煤层气储量55. 863 @ 108m3。

调兵山市区约有十万人口, 目前, 市区居民和商业的能源消费结构中, 除用电以外, 型煤、液化石油气仍占有较大比例, 仅少部分居民使用管道燃气。

周边工业园区工业企业的能源消费结构则以燃煤为主。

煤炭等传统燃料的使用对调兵山市区大气环境及生态环境质量产生一定影响, 燃煤烟气是该区域大气环境污染的主要因素之一。

铁法能源有限责任公司于2009年注册，原铁煤集团成为其控股子公司，公司总部位于辽宁省北部调兵山市境内。

铁法能源公司是以煤炭生产为主，集煤层气开发利用、建筑安装、机械制造加工、建材、电力等于一体，多元发展的大型煤炭企业。

本部由铁法、康平、康北三个煤田组成，累计探明工业储量22.97亿吨，截至2008年末，剩余工业储量17.68亿吨。

2007年开始，铁法能源公司实施了走出去发展战略，挥师内蒙，进军山西，取得了突破性进展——在内蒙古和山西先后通过合资合作方式争取到三块煤炭资源，累计控制煤炭资源地质储量超过了30亿吨，使集团控制的煤炭资源超过了50亿吨，为做强作久煤炭主业奠定了坚实基础。

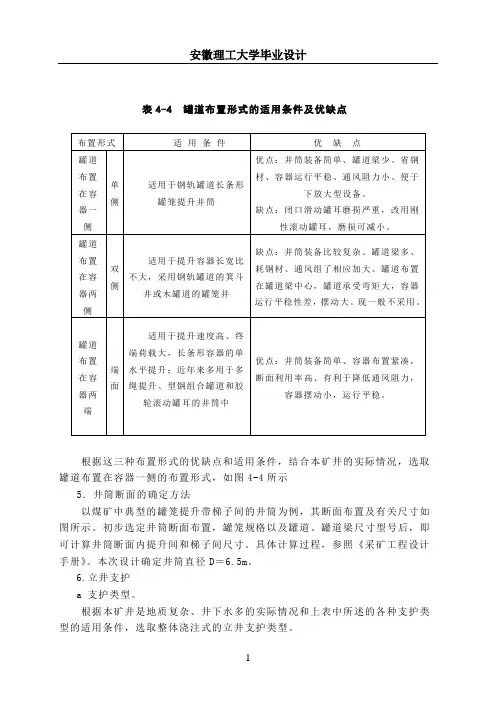

表4-4 罐道布置形式的适用条件及优缺点布置形式适用条件优缺点罐道布置在容器一侧单侧适用于钢轨罐道长条形罐笼提升井筒优点：井筒装备简单、罐道梁少、省钢材、容器运行平稳、通风阻力小、便于下放大型设备。

缺点：闭口滑动罐耳磨损严重，改用刚性滚动罐耳，磨损可减小。

罐道布置在容器两侧双侧适用于提升容器长宽比不大，采用钢轨罐道的箕斗井或木罐道的罐笼井缺点：井筒装备比较复杂、罐道梁多、耗钢材、通风组了相应加大、罐道布置在罐道梁中心，罐道承受弯矩大，容器运行平稳性差，摆动大。

现一般不采用。

罐道布置在容器两端端面适用于提升速度高、终端荷载大，长条形容器的单水平提升；近年来多用于多绳提升、型钢组合罐道和胶轮滚动罐耳的井筒中优点：井筒装备简单、容器布置紧凑，断面利用率高、有利于降低通风阻力，容器摆动小，运行平稳。

根据这三种布置形式的优缺点和适用条件，结合本矿井的实际情况，选取罐道布置在容器一侧的布置形式，如图4-4所示5．井筒断面的确定方法以煤矿中典型的罐笼提升带梯子间的井筒为例，其断面布置及有关尺寸如图所示。

初步选定井筒断面布置，罐笼规格以及罐道、罐道梁尺寸型号后，即可计算井筒断面内提升间和梯子间尺寸。

具体计算过程，参照《采矿工程设计手册》。

本次设计确定井筒直径D＝6.5m。

6.立井支护a 支护类型。

根据本矿井是地质复杂、井下水多的实际情况和上表中所述的各种支护类型的适用条件，选取整体浇注式的立井支护类型。

b支护材料的选择：在上面支护类型选定为整体浇注式后，根据《煤矿矿井采矿设计手册》，加上本矿井的立井延伸较深，所受的地压大，所以要选取强度较大的支护材料，因此，决定选用混泥土及钢筋混泥土作为本矿井的支护材料。

7.立井井壁厚度：根据以上计算的地压值，再参照《采矿工程设计手册》上的有关计算方法。

确定支护厚度取值为500mm。

3）．回风井井筒风井井筒净直径7m，井口绝对标高+23m，井筒总深度290m。

本井筒为矿井回风之用，并设有封闭梯子间兼作矿井的另一安全出口。
