220kV变电所监控系统改造设计

220kv变电站监控部分初步设计220kV变电站监控部分初步设计1. 引言本文档旨在提供对220kV变电站监控部分的初步设计方案进行说明。

该方案将通过引进先进的监控设备和技术，实现对变电站各个环节的实时监控、故障诊断和数据分析，以提高运行效率和安全性。

2. 设备选型及布局2.1 主要监控设备根据变电站的特点和需求，我们选用以下主要监控设备：- 气体绝缘开关设备状态监控系统：用于实时监测开关设备的状态、温度、湿度等信息，并发出报警信号。

- 变压器运行监测系统：通过传感器实时监测变压器温度、油位、湿度等参数，以及变压器振动、失效等异常情况。

- 电力质量监测系统：用于监测电压、电流、功率因数等电力质量参数，以及检测电网波动、谐波等问题。

- 火灾报警系统：通过传感器实时监测变电站内部和周边环境的温度、烟雾等指标，一旦发现火灾隐患，立即发出报警信号。

- 视频监控系统：布设摄像头，实时监控变电站的安全状况，以及记录并保存关键事件。

2.2 设备布局根据变电站的具体布局和设备分布情况，我们将在关键位置布设监控设备，包括：- 变压器区：安装变压器温度、油位、湿度传感器，以及变压器振动传感器。

- 开关柜区：布设开关柜状态监控系统，监测开关设备的状态和参数。

- 电区：设置电运行监测系统，实时监测电的状态和性能。

- 火灾风险区：安装火灾报警系统的传感器，对变电站内部和周边区域进行监控。

3. 数据采集与传输为了实现对监控设备采集的数据进行实时处理和分析，我们将采用以下数据采集和传输方案：- 数据采集：使用传感器和监控设备对各个参数进行实时采集，并通过本地数据处理装置进行预处理和过滤，以提高数据质量。

- 数据传输：利用网络技术，将采集到的数据传输至中央监控中心，并实现与各个监控设备的远程通信，以便监测和控制。

4. 中央监控中心为了对变电站监控设备的数据进行管理、分析和展示，我们将建立一个中央监控中心，具体功能包括：- 数据管理：对采集的监控数据进行集中存储和管理，实现数据的历史记录和查询功能。

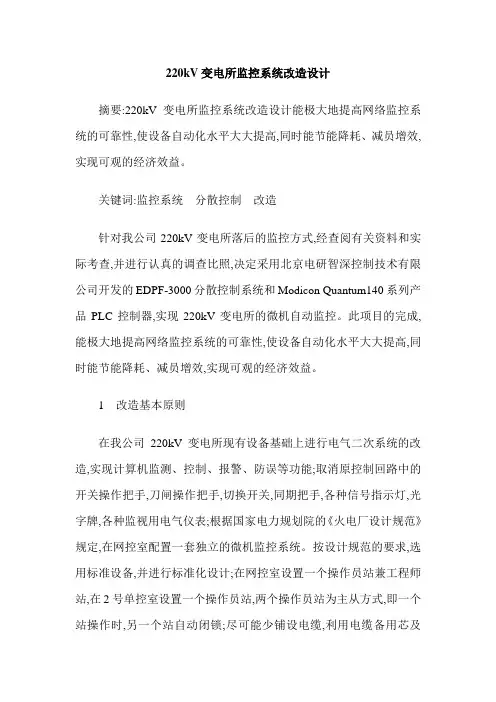

220kV变电所监控系统改造设计摘要:220kV变电所监控系统改造设计能极大地提高网络监控系统的可靠性,使设备自动化水平大大提高,同时能节能降耗、减员增效,实现可观的经济效益。

关键词:监控系统分散控制改造针对我公司220kV变电所落后的监控方式,经查阅有关资料和实际考查,并进行认真的调查比照,决定采用北京电研智深控制技术有限公司开发的EDPF-3000分散控制系统和Modicon Quantum140系列产品PLC控制器,实现220kV变电所的微机自动监控。

此项目的完成,能极大地提高网络监控系统的可靠性,使设备自动化水平大大提高,同时能节能降耗、减员增效,实现可观的经济效益。

1 改造基本原则在我公司220kV变电所现有设备基础上进行电气二次系统的改造,实现计算机监测、控制、报警、防误等功能;取消原控制回路中的开关操作把手,刀闸操作把手,切换开关,同期把手,各种信号指示灯,光字牌,各种监视用电气仪表;根据国家电力规划院的《火电厂设计规范》规定,在网控室配置一套独立的微机监控系统。

按设计规范的要求,选用标准设备,并进行标准化设计;在网控室设置一个操作员站兼工程师站,在2号单控室设置一个操作员站,两个操作员站为主从方式,即一个站操作时,另一个站自动闭锁;尽可能少铺设电缆,利用电缆备用芯及合理设计改造,减少改造工程造价,降低工程费用;取消原控制用卧盘、所有信号返回屏及屏内所有设备。

2 改造方案的确定我公司220kV系统原采用控制把手、灯光、测量表计等落后的控制方式,可靠性差,自动化程度低,设有专人运行值班的网络控制室,针对这一现状,我公司决定将网控室监控系统进行改造。

经多方考察,调查比照,决定采用国家电力科研院北京电研智深控制技术公司开发的EDPF－3000分散控制系统。

目前,国内实时火电厂网络控制室微机监控改造的只有几家,现就公司采用的技术与国内同类技术的技术关键对比分析如下。

首先,北京四方公司的CSC－2000自动化系统用于变电站、开关站时,主要用于分层、分步式系统。

变电站综合安防监控系统设计方案设计方案：一、项目背景随着社会的发展，电力事业正日益迅速发展。

变电站作为电力系统的重要组成部分，其安全运行对保障电网的稳定运行至关重要。

传统的变电站安防监控系统已不能满足实际需求，因此，开发一种综合安防监控系统，以提高变电站的安全性和管理效率，具有重要的意义。

二、系统功能1.实时监控：通过视频监控摄像头对变电站的各个监控点进行全天候监控，实时抓取视频画面，确保对重要区域的监控全面、及时。

2.安全防护：通过红外探测器、烟感探测器等设备对变电站周边环境进行智能感知，一旦发生异常情况，及时触发警报，通知相关人员进行处理。

3.巡检管理：通过RFID技术，对变电站的设备和设施进行精确的定位和管理。

可以根据巡检计划，自动记录巡检人员的巡检时间和巡检情况，减少信息记录和管理的工作量。

4.门禁控制：通过银行卡、指纹、密码等多种验证方式，对变电站的进出人员进行身份识别和权限控制，有效防止不明人员进入敏感区域。

5.报警管理：对变电站可能出现的各种安全威胁事件进行实时报警处理，并将相关监控画面自动发送给管理人员，便于快速响应和处理事件。

三、系统架构1.视频监控子系统：由主控服务器、视频存储服务器和各个视频监控点组成。

主控服务器负责视频画面的采集、处理和分发；视频存储服务器负责视频数据的存储和备份。

2.安全防护子系统：包括红外探测器、烟感探测器、声光警报器等设备，通过无线网络与主控服务器进行数据传输和联动控制。

3.巡检管理子系统：通过RFID读写设备、巡检终端和服务器软件组成，实现对巡检人员、巡检计划和巡检内容的管理和记录。

4.门禁控制子系统：包括门禁刷卡读写器、指纹识别装置和密码锁等设备，通过网络与主控服务器进行数据传输和权限管理。

5.报警管理子系统：包括报警控制面板、报警器等设备，通过网络与主控服务器进行数据传输和报警消息的处理。

四、系统优势1.实时监控：通过高清摄像头，可以实时监控变电站的各个角落，减少人为疏漏，发现潜在的安全隐患。

220k V变电站防误系统改造设计探讨摘要：220k v变电站无人值班改造对防误系统提出了新的要求，在分析目前变电站防误系统常用模式的基础上，以实际改造变电站为例，提出了适应原有运行习惯的变电站防误模式，并对防误系统通信功能改造、信息采集及操作闭锁功能的实现方法等做了详细的探讨，最后对电动隔离开关、断路器电气操作回路的联锁设计进行了讨论。

关键词：综合自动化；改造；防误系统；监控系统；电气回路联锁0 引言目前常用的220 k v变电站无人值班改造方式是将变电站改造为分层分布式综合自动化系统，即取消原有的控制屏和 r t u （远方终端单元），将现场采集的数字量和模拟量直接接入集中组屏的测控装置。

变电站的测控、保护装置和其它智能设备通过计算机网络组成信息共享的综合自动化系统。

改造后的变电站增设了遥控功能，增加了变电站的操作手段，在工程设计中应充分考虑如何适应新的操作方式，提高变电站的防误水平。

1目前防误闭锁功能的主要实现方法目前运行的220k v变电站在两种监控模式下防误闭锁形式主要有以下几种方式。

1.1 r t u监控模式变电站的防误闭锁在早期r t u模式下，一般采用独立的微机防误系统，由主机（工控机）、电脑钥匙、电气和机械编码锁、模拟屏等组成，主要对手动操作进行防误闭锁。

防误主机中预存了需要进行闭锁的所有设备的防误闭锁逻辑，操作人员可先在模拟屏上进行操作预演，主机进行逻辑判断无误后将操作步骤传输到电脑钥匙，操作人员即可对电气设备进行就地操作。

该模式由于操作简单、直观，受到运行值班人员的欢迎。

但该模式只能通过编码锁离线采集设备状态信息（虚遥信），当操作过程中设备发生非正常变位后，电脑钥匙不能及时获得设备的变位信息，因此不能完全实现断路器、隔离开关等设备操作时的实时防误功能。

同时防误系统通过预存的操作步骤来判断操作的合法性，对于无票操作和误碰问题也存在着防误上的漏洞。

1.2计算机监控模式变电站的防误闭锁早期采用计算机监控系统的变电站中有部分采用独立的微机防误系统。
