第30卷　第3期Vol.30No.3微　电　子　技　术M ICROELECT RO NI C T ECHN OLOG Y总第145期2002年6月综 述基于FPGA的IIC总线接口实现方法王　前,吴淑泉,刘喜英(华南理工大学电子与信息学院,广州　510640)摘　要:　本文简述了IIC总线协议,重点介绍了基于现场可编程门阵列(FPGA)的IIC总线接口的系统结构及实现方法。

关键词:　IIC总线;FPGA;VHDL中图分类号:TN431.2　文献标识码:A　文章编号:1008-0147(2002)03-21-04Implementation of IIC Bus Based on FPGA TechnologyWANG Qian,WU Shu-quan,LIU Xi-y ing(Colle ge of Ele ctronic&Information Engineering,SCUT,Guangzhou,510640,China)A bstract:　In this paper,IIC Bus Protocol is briefly introduced and a method to implement the IIC Businterface using FPGA is emphatically proposed.Keywords:　IIC Bus;FPGA;VHDL1　引言 由于IIC总线的连线少,结构简单,可不用专门的母板和插座直接用导线互连各个设备,因而可大大简化系统的硬件设计。

许多半导体厂商都引进了此项总线技术,并推出了不少带IIC总线接口的芯片。

已有不少文献讨论了IIC总线接口的单片机编程技术,本文从另一个角度论述基于FPGA的IIC总线接口的实现方法。

2　IIC接口及通讯协议IIC总线是以双向的数据线SDA和时钟线SCL 二根连线实现了完善的全双工同步数据传送。

总线备用时SDA和SCL都必须保持高电平状态,只有关闭IIC总线时才使SC L箝位在低电平。

所有具有IIC接口的芯片,其SDA线都接到总线的SDA 上,其时钟线SCL接到总线的SCL。

由于IIC总线接口均为开漏(OD)或开集电极(OC)输出,从而总线上所有电路的输出能实现“线与”逻辑功能,故要求IIC系统总线的输出端必须接上拉电阻。

总线的数据传输由主器件控制。

主器件在时钟线(SCL)上产生时钟脉冲,在数据线(SDA)上产生寻址信号、启始信号、停止信号。

任何被寻址　收稿日期:2001-11-30选中的器件都被看成是从器件。

每个具有IIC 接口的设备都有一个唯一的7位地址,以便于主控器寻访。

IIC 总线的数据传输格式如图1所示。

图1　IIC 标准通讯协议 主器件发出启始信号(SCL 为高时,SDA 出现下降沿)后,接着发送寻址信号(由7位的从器件地址和数据方向位R /W 组成,其中R /W =`0'表明数据发送到从器件;R /W =`1'表明主器件读取从器件的数据)注意先发送最高位。

ACK 为应答信号,此时主器件在SCL 线上产生一个应答脉冲(第9个脉冲),当被选中的从器件接收到数据后,从器件将SDA 线拉低,这时主器件可以继续发送数据。

当从器件由于某种原因不产生应答信号或全部数据传送结束后,主控器可产生一个停止信号来终止总线数据传输。

此时SCL 线必须保持高电平,SDA 线出现由低到高的电平变化。

IIC 总线的其他具体要求参见文献[1]。

3　硬件构成及实现方案IIC 总线通过器件地址的硬件设置并通过软件寻址方法,完全避免了对器件的片选线寻址操作。

由于它只由两根线构成,从而可以极方便地构成多机系统和实现系统的外围器件扩展。

一般而言,IIC 总线系统常用于控制而无需高速传送数据的应用场合。

本文通过计算机ISA 插槽与MOTOROLA 公司的SCM20014芯片之间的控制接口为例,说明基于FPGA 的IIC 接口的设计方法。

3.1　系统总体结构设计SCM 20014芯片是一种具有标准IIC 接口的Digital Image Sensor 芯片(以下简称为SENSOR )。

计算机通过对SENSOR 内部的寄存器送初始化数据来控制SENSOR 的工作。

由于SENSO R 内部的寄存器的地址不是连续的,因而一次只对SEN -SOR 内的某一个寄存器通过IIC 进行读/写操作。

整个系统的结构框图如图2所示。

图2 基于FPGA 的IIC 总线接口板主要完成两个功能:①接收计算机送来的相关数据并存储在FPGA 内。

②根据IIC 通讯协议的时序要求完成与SEN -SOR 之间的数据交换。

本设计中IIC 总线接口分为两个模块:IIC 控制模块和IIC 数据传输模块。

为实现计算机对SENSOR 的控制或采集SENSOR 的数据,一方面用C 语言编写对SENSOR 写控制数据和读SENSOR 状态信息的界面程序,另一方面用VHDL 编写实现IIC 总线协议的程序。

根据IIC 通讯协议和SENSOR 的技术资料[4],计算机通过ISA 插槽往SENSOR 写控制数据的顺序是:先送SENSOR 的器件地址,再送SENSOR 内部某个寄存器的地址,最后送控制数据。

因为本系统是一主一从的IIC 总线系统,分配3个计算机的I /O 口22微　电　子　技　术 (0300H 、0301H 、0302H )给FPGA 上的IIC 控制模块,0300H 写器件地址(7位)和R /W 位;0301H 写SENSOR 内部某个寄存器地址;0302H 写这个寄存器的控制字。

以下主要介绍IIC 控制模块和IIC 数据传输模块的实现方案。

本系统是基于MAXPLUS Ⅱ平台开发的,其框图如图3所示,其中:图3　I IC 的结构模块 isadata 是ISA 插槽送给SENSOR 的控制数据或读到的SENSOR 的状态信息;bclk 是ISA 插槽上的时钟信号;isaaddr 是ISA 插槽送来的16位端口地址;ior ,iow 是ISA 插槽上的读/写信号;deviceaddr 是SENSOR 的器件地址(7位)和R /W 位(1位);regaddr 是被控制的SENSOR 内部的某个寄存器地址;regdata 是ISA 送来的寄存器初始化数据;reg _read _data 是从SENSOR 中读到的某个寄存器的内容;reg _read _data _en =`1'表示正在进行IIC 的读过程;sclk 是FPGA 产生的IIC 总线时钟;sdata 是IIC 总线的双向数据线;3.2　IIC 控制模块该模块主要完成FPGA 与ISA 的数据交换。

它主要由3个数据寄存器和1个控制/状态寄存器构成。

其写操作过程是:当isaaddr 为0300H 时,此模块将isadata 上的数据存放到deviceaddrbuf 中;0301H 时,isadata 上的数据存放到regaddrbuf 中;0302H 时,isadata 上的数据存放到regdatabuf 中;0303H 时,ISA 往模块控制/状态寄存器的con -trollerbuf (0)写`1',使IIC _process =`1'开始IIC 传送;当erro =`1'时,controllerbuf (1)=`1',告诉计算机IIC 传输出错,进行出错处理。

读操作过程是:当reg _read _data _en =`1'时,IIC控制模块将reg _read _data 送来的SENSOR 数据存放到regdatabuf 中,再送到isadata 上。

实现IIC 控制模块的技术关键是:①isadata 是双向引脚,我们可利用io r 和iow 做方向控制,当ior =0时,isadata 做输出;当iow =0时,isadata 做输入。

②因为ISA 要在大约4个bclk 后才动作,所以从isadata 输出的数据一定要在4个bclk 后才送到isadata 上。

3.3　IIC 数据传输模块通过IIC 数据传输模块可实现IIC 严格的通讯协议,其关键是严格遵守IIC 的时序要求来发启始信号、停止信号和等待响应信号。

在本设计中当IIC _process =`1'时,完成一个完整的IIC 的读操作过程或写操作过程。

注意一定要在SCL 为高时,SDA 出现下降沿发出启始信号;并且在传完一个字节(8位)后,主器件一定要将SDA 线拉高,等待从器件发出响应信号;在SCL 为高时,将SDA 从低拉到高,发停止信号。

另外,在实现过程中,还要注意SCL 的时钟频率不能太高,否则会影响I IC 传送的稳定性。

(下转第26页)23 第2期 王　前,吴淑泉,刘喜英:基于FPGA 的I IC 总线接口实现方法 4.5　重现性在1.0×10-1-1.0×10-3mol/L的K2SO4标准系列溶液中,反复测定三次,电位波动在±1mV 以内。

其结果如表2所示。

表2　硫酸根离子敏感半导体器件的重现性(在13℃下,I DS=26μA,V DS=26mV测试)浓度(mol/L)电位值(mV)测定次数1 2 310-112961296129710-212631264126510-31230122912304.6　回收率试验用研制的半导体敏感器件,测定在待测溶液中加入不同量的K2SO4溶液,进行标准加入回收率试验,求得回收率在96.3-104.5%之间,平均回收率为100.4%,RSD=±4.1%。

其结果如表3所示。

表3　硫酸钾的回收率试验加入量(mg)测定量(mg)回收率(%)RSD(%)平均回收率(%) 2613.752517.9196.3±4.1100.40 3485.003640.08104.5435.63437.37100.4参考文献:[1]刘冬,陈文灿,赵小兰,林辉概,俞汝勤.科学通报,1996,41(6):519.[2]黄西朝.微电子技术,2001,29(3):24.[3]黄强,方培生.化学学报,1984,42(2):190.[4]李先文,黄强.分析试验室,1998,17(3):91.[5]黄西朝,李先文,黄强,黄战龙.化学传感器,1997,17(4):272.(上接第23页)3.4　FPGA的实现本设计选用ALTERA公司FPGA产品FLEX10KE。

整个设计采用VHDL语言描述,在M AXPLUSI I平台上完成了系统的仿真、综合、映射、布局。

在仿真结果正确后,通过器件编程(即通过编程器将设计下载到实际芯片中)进行系统调试,直到最后实现。

4　结束语本文介绍了一种简易的基于FPGA的IIC总线接口板的设计方法。

合集下载

(带有源代码)基于FPGA的模拟I2C接口设计与实现

(带有源代码)基于FPGA的模拟I2C接口设计与实现

研究生课程设计论文题目：基于FPGA的模拟IIC接口设计与实现课程名称：FPGA及片上系统SOPC应用任课教师：宋树祥（教授）殷严刚（讲师）学院：电子工程学院班级： 12 级电子与通信工程学号： *******xxxx姓名： xxx2012 年 12 月 30 日目录1 IIC 总线特点及工作原理概述 (3)1．1 IIC总线特点 (3)1．2 IIC总线工作原理 (4)1．2．1总线的构成及信号类型 (4)1．2．2 总线基本操作 (5)1．3 控制字节 (5)1．4 写操作 (6)1．5 读操作 (6)1．6 7位的地址格式介绍 (7)2 IIC模块的硬、软件设计 (8)2．1 IIC模块硬件设计 (8)2．1．2 分频模块设计(Division_1_500HZ) (9)2．1．3 IIC总线接口模块设计(IIC_Interface_Bus) (9)2．1．4 显示模块设计(Led_Seg_Display) (10)2．1．5 硬件模块总体设计思想及总体电路原理图 (11)2．2 IIC模块的verilog HDL代码设计 (12)3 IIC接口模块的功能实物测试（基于EP2C20Q240C8） (14)4 IIC接口模块设计的改进 (16)参考文献 (17)附录部分源代码 (18)基于FPGA的模拟IIC接口设计与实现摘要：本文简述了IIC总线的特点；介绍了基于FPGA 的模拟IIC总线接口模块的设计思想；设计并编写了基于Verilog HDL语言来实现部分IIC总线接口功能的程序代码，同时给出了基于目标板的硬件实物测试图。

关键词：IIC 总线接口FPGA Verilog HDL EP2C20Q240C8在进行FPGA的开发时，利用EDA 工具设计芯片实现系统的功能已经成为支撑电子设计的通用平台，并逐步向支持系统级的设计方向发展。

模块化的设计思想在软件设计过程中越来越被重视。

IIC总线是Philips 公司推出的双向两线串行通讯标准，具有接口线少、通讯效率高等特点。

基于FPGA的I2C总线控制器设计

基于FPGA的I2C总线控制器设计

基于FPGA的I2C总线控制器设计作者：李小琼来源：《数字技术与应用》2014年第01期摘要：文章简要介绍了I2C总线的规范，给出了用FPGA实现I2C总线控制器各个功能模块的详细设计方法，从代码移植方面分析了数据缓存的编码方法，并对该I2C总线控制器进行了仿真验证。

关键词：I2C总线 FPGA 代码移植中图分类号：TP39 文献标识码：A 文章编号：1007-9416（2014）01-0005-02Abstract：This paper briefly introduces the specification of an I2C BUS，it describes detail design method of every function module using FPGA implements I2C BUS controller，and analysis coding method of data buffer module from the point of the code migration ，and the design passes the testing of behavioral simulation and function verification.Key Words：I2C BUS FPGA code migration1 引言I2C总线是荷兰飞利浦PHILIPS开发的一种实用、可靠的双向二线制同步串行总线，只需要两条总线进行数据传输。

目前市场上虽然有专用I2C总线接口芯片，但是地址可选范围小，性能指标固定、功能单一、使用不方便，利用可编程器件FPGA方便的实现I2C总线通讯接口，具有高速、易调试等特点，同时大大减少了系统的开发时间。

文章设计的I2C总线控制器传输速率支持100kbit/s， 400kbit/s及3.4Mbit/s，完全符合I2C总线规范[1]，可作为一个IP核方便地嵌入到SOC系统中。

基于FPGA的I2C总线的应用设计

基于FPGA的I2C总线的应用设计

基于FPGA的I2C总线的应用设计I2C总线作为一种简单而又常见的通信协议，在各种电子设备中得到广泛应用。

然而，复杂的系统设计中对I2C控制器的要求越来越高，比如在音频数字信号处理器（DSP）和嵌入式系统中，需要对I2C进行更高效的数据交换。

此时，基于FPGA的I2C总线应用设计成为了一种比较理想的解决方案。

I2C是一个串行通信协议，它由Philips（现在为NXP公司）开发，采用双向总线，数据可以在被控制设备（从设备）和主设备（主机）之间传递。

I2C协议包括两种方式：master/slave和multi-master。

Master/slave模式下，主设备控制总线来与多个从设备通信；在multi-master模式下，多个主控设备通过相同的I2C总线同时工作。

而在基于FPGA的I2C总线应用设计中，可以通过硬核或软核组件来实现I2C控制器。

其中，硬核I2C控制器是指已经被实现并绑定到FPGA中的控制器，而软核I2C控制器是指开发人员使用硬件描述语言（HDL）来设计的控制器。

相比硬核I2C控制器，软核I2C控制器的灵活性更高，可以根据需要进行更多的自定义功能设计。

对于FPGA与I2C总线之间的交互，一种常见的方法是通过I2C接口电路连接。

在FPGA中，需要通过I2C接口电路来初始化I2C控制器并从从设备中读取或向从设备中写入数据。

因此，在基于FPGA的I2C总线应用设计中，设计人员要注意使用适当的接口电路来提供足够的电源和信号完整性。

在I2C总线应用中，对于从设备有多个时，可以使用不同的从设备地址。

而在FPGA中，可以通过I2C控制器的复用功能来实现多台I2C从设备的读写，从而实现更多的功能和灵活性。

此外，通过使用可编程的约束和技术（如VHDL、verilog、fuses和配置位等），可以控制硬核和软核I2C控制器的行为和性能。

在FPGA中使用I2C总线具有高带宽和低时延的优势，因为FPGA可以使用并行处理技术来提高执行效率。

基于fpga的i2c总线通信的实现学习

基于fpga的i2c总线通信的实现学习

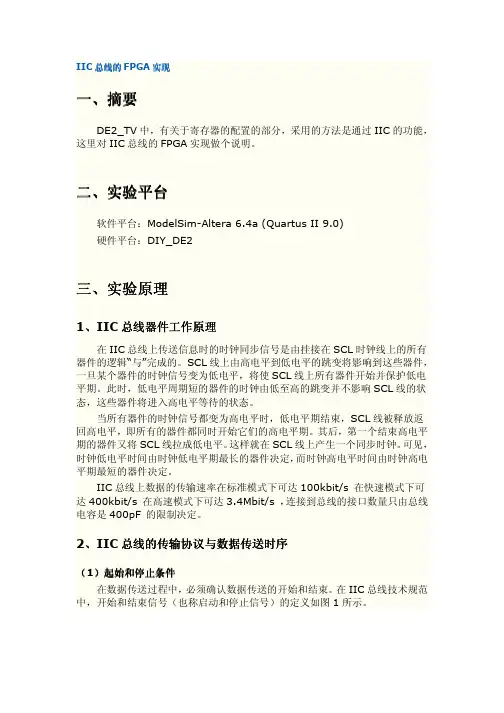

IIC总线的FPGA实现一、摘要DE2_TV中，有关于寄存器的配置的部分，采用的方法是通过IIC的功能，这里对IIC总线的FPGA实现做个说明。
