焊缝的外观质量要求

焊缝外观质量检验标准焊接是金属加工中常见的工艺，而焊缝的外观质量直接关系到焊接件的使用性能和美观度。

因此，对焊缝外观质量的检验标准显得尤为重要。

本文将就焊缝外观质量的检验标准进行详细介绍，以期为相关从业人员提供参考。

首先，焊缝外观质量的检验主要包括以下几个方面，焊缝的表面平整度、焊缝的凹凸度、焊缝的气孔和夹渣、焊缝的裂纹、焊缝的色泽和光泽等。

对于焊缝的表面平整度，应该符合相关标准规定的要求，不能出现太大的凹凸度，以免影响焊接件的使用。

同时，焊缝中不应该存在气孔和夹渣，否则会影响焊接件的密封性和强度。

此外，裂纹也是焊缝外观质量检验中需要重点关注的问题，焊缝中的裂纹会对焊接件的使用性能造成严重影响。

最后，焊缝的色泽和光泽也是焊缝外观质量检验的重要指标，良好的焊缝应该具有均匀的色泽和良好的光泽。

其次，焊缝外观质量的检验标准应该符合国家标准或行业标准的规定。

对于不同材料和不同焊接工艺，其外观质量的检验标准也会有所不同，因此在进行焊缝外观质量检验时，需要根据具体情况选择相应的标准进行检验。

同时，检验过程中需要严格按照标准规定的方法和步骤进行，以确保检验结果的准确性和可靠性。

最后，对于焊缝外观质量的检验结果，应该及时记录并进行评定。

对于符合标准要求的焊缝，应该及时进行标记和归档，以备日后的使用和查阅。

而对于不符合标准要求的焊缝，需要及时进行整改和修复，并重新进行检验，直到符合标准要求为止。

综上所述，焊缝外观质量的检验标准对于保障焊接件的使用性能和美观度具有重要意义。

相关从业人员应该严格按照标准规定进行检验，并及时记录和评定检验结果，以确保焊缝外观质量符合要求。

同时，不断提高焊接工艺水平和加强对焊缝外观质量检验标准的研究，也是提高焊接质量和效率的重要途径。

总之，焊缝外观质量的检验标准是焊接工艺中不可或缺的一环，只有严格按照标准进行检验，才能保证焊接件的质量和可靠性。

希望本文的介绍能够对相关从业人员有所帮助，促进焊接质量的提升和工艺的进步。

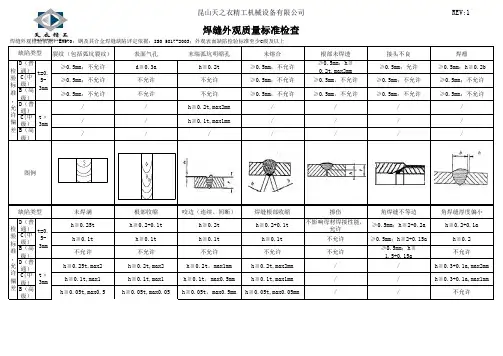

D（普
检 验 标 准
通） C(中
级） B（高
t=0. 53mm
, 允 许
级） D（普
通） C(中
t﹥
偏 级） 3mm
差 B（高
级）
未焊满 h≦0.25t h≦0.1t
不允许 h≦0.25t,max2 h≦0.1t,max1 h≦0.05t,max0.5
根部收缩 h≦0.2+0.1t
h≦0.1t 不允许 h≦0.2t,max2 h≦0.1t,max1 h≦0.05t,max0.05
/ / /
根部未焊透 ≥0.5mm；h≦ 0.2t,max2mm ≥0.5mm，不允许
≥0.5mm，不允许
/
/
/
REV:1
接头不良 ≥0.5mm；允许 ≥0.5mm；不允许 ≥0.5mm；不允许
/ / /
焊瘤 ≥0.5mm；h≦0.2b ≥0.5mm；不允许 ≥0.5mm；不允许
/ / /
图例
缺陷类型
/
/
/
焊缝底部凸起过大 ≥0.5mm；h≦5mm ≥0.5mm；h≦4mm ≥0.5mm；h≦3mm
/ / /
角焊缝凸起过大
≥0.5mm；h≦ 1.5+0.3b,max5mm
≥0.5mm；h≦ 1.5+0.15b,max4mm
≥0.5mm；h≦ 1.5+0.1b,max3mm
/
/
/
对接焊缝凸起过大 ≥0.5mm；max10mm ≥0.5mm；max8mm ≥0.5mm；max6mm
焊缝外观检验依据：EN970；钢及其合金焊缝缺陷评定依据：ISO 5817-2003；外观表面缺陷检验标准至少C级及以上

三级焊缝验收标准一、焊缝外观质量要求：1.对于金属表面有严重气孔、脆瘤、炸孔、缺边等缺陷，或者缺陷直径或深度大于规定值的，焊缝为不合格。

2.焊缝应无裂纹，一般重要焊缝不得有终止性裂纹。

3.焊缝的误焊、/漏焊不得拒收，但应有明显的修补迹象。

4.焊缝应平整、均匀、无溅渣，没有突出的犁沟、歪斜、等缺陷。

二、焊缝尺寸与形状要求：1.焊缝形状应符合设计要求，焊缝宽度应符合规定。

2.焊缝高度应符合要求，如高度过大或过小均为不合格。

3.间隙缺口、钝边和焊缝凹陷过大都为不合格。

三、焊缝强度和材质要求：1.焊缝连接强度应满足设计要求，并且不得低于相关标准规定。

2.焊缝材料的化学成分应符合规定的要求，有严重偏离的都视为不合格。

四、焊缝工艺要求：1.焊缝的工艺参数应符合相关标准的要求。

2.焊缝的熔合情况应符合相关标准的要求。

3.焊缝的热影响区应符合相关标准的要求，不得超过规定的范围。

五、焊缝无损检测要求：1.焊缝应按照设计要求和相关标准进行无损检测。

2.焊缝无损检测应符合相关标准的要求，合格率应达到规定的要求。

六、焊缝的环境和安全要求：1.焊缝作业环境应符合相关标准的要求，确保焊接安全。

2.焊缝工作人员应持证上岗，具备一定的焊接技能。

七、焊缝的记录和档案要求：1.焊缝的施焊记录应完整、准确，记录内容包括焊接参数、焊缝质量、焊接过程中的异常情况等。

2.焊缝的检验记录应完整、准确，包括验收结果、所采取的措施等。

3.焊缝的档案资料应保存完整，方便后续查阅和管理。

总之，三级焊缝验收标准是对焊缝外观质量、尺寸和形状、强度和材质、工艺、无损检测、环境和安全以及记录和档案进行评定和验收的标准。

只有符合标准要求的焊缝才能被认可为合格，否则都为不合格。

这些标准的制定和执行，能够保证焊缝的质量和安全性，提高工程项目的可靠性和耐久性。

焊缝外观质量检验标准
①焊缝外观应完整、均匀，无滞后、穿凿、错距、吊滑、黏滞、星型、虚焊、折皱及毛刺等不良缺陷；
②焊缝焊接头应连接紧密、并行度、轴向度要求符合设计规定；
③焊缝焊接头涂盖层厚度、起皱、收缩、鼓包要求符合规定；
④焊缝两端空隙和原定位关系要符合规定；
⑤焊缝两端空隙和原定位关系要符合规定；
⑥有焊缝的地方，外观是平整的，无毛病，检查无发现焊渣、气孔、
毛刺等不良现象；
⑦焊缝的表面无发黑、变色、氧化及烧伤、蚀孔等现象；
⑧对不锈钢的焊缝，要求表面颜色均匀、光滑，无杂质、氧化物或其
他现象；
⑨焊缝上要求无刮伤、脱落、腐蚀或其他破坏痕迹；
⑩飞溅、堆滞痕迹要求最少；。
