HBRV-187.5型布洛维硬度计操作规程

布氏硬度计的使用流程一、背景介绍布氏硬度计是一种常用于材料硬度测试的仪器，通过测量材料表面的压痕大小来确定材料的硬度。

本文旨在介绍布氏硬度计的使用流程，帮助用户正确操作该仪器以获得准确的测试结果。

二、准备工作在使用布氏硬度计之前，需要做好以下准备工作： - 准备待测试的样品。

样品应准备平整、无明显划痕或磨损的表面。

- 确保布氏硬度计的工作环境整洁干净，避免灰尘和杂物的干扰。

- 检查布氏硬度计的刻度盘和压头是否清洁完好，确保仪器在良好的工作状态下。

三、操作步骤1.将待测试的样品放置在布氏硬度计的测试台上，确保其表面与台面平行。

2.调整布氏硬度计的刻度盘，使其初始位置指向0刻度。

3.调节布氏硬度计的压头，将其与样品表面接触，适当施加压力。

4.缓慢旋转刻度盘，直到压痕达到预定深度。

此时刻度盘指针所在刻度即为材料的布氏硬度值。

5.使用尺规测量压痕的对角线长度，记录下压痕的尺寸信息。

6.可根据需要，将测试结果记录在数据表格中，并绘制硬度分布曲线等分析图表。

四、注意事项在使用布氏硬度计时需注意以下事项，以确保测试结果的准确性和仪器的安全性： - 操作时要专心、细致，避免误操作和事故发生。

- 确保待测试样品表面干净，避免灰尘和杂质对测试结果的影响。

- 测试过程中应保持一致的压力，以获得可比较的测试结果。

- 尽量避免使用硬度计压头对样品进行多次测试，以防止较大的测量误差。

- 使用布氏硬度计后，要及时清洁和保养仪器，以延长其使用寿命。

五、总结布氏硬度计是一种简单易用的硬度测试仪器，通过测量材料的压痕深度来确定材料的硬度。

正确的使用流程和注意事项可以保证测试结果的准确性和仪器的安全性。

希望本文所介绍的布氏硬度计的使用流程能帮助到有需要的用户，提高测试工作的效率和准确性。

以上为布氏硬度计的使用流程的介绍，希望对您有所帮助！。

布氏硬度计操作规程
《布氏硬度计操作规程》
一、装置准备
1. 硬度计应放在平稳、光线明亮的台面上。

2. 硬度计底座和游标应清洁并无损伤。

3. 刀架和游标应予垂直。

4. 试样应置在硬度计工作台上，并通常应满足试样最大厚度不超过硬度计工作台有效行程的规定。

二、试样涂油
1. 试样表面务必干净，无杂质。

2. 去除表面油质及污物，根据试样不同情况，用酒精或醋酸等在试样表面适当涂油。

三、硬度计操作
1. 调整扳手卡盘，将试样稳固夹紧在工作台上。

2. 调整压头，并观察垛口，合适的探针之前才能落下。

3. 在相互垂直的两个垛口上观察游标示数。

对于一次试验中，不应对同一试样进行两次以上的测试。

4. 对于高于工作台行程的试样，属特殊试验，需根据试验而发展之特殊规则；对于轧制粗糙表面试样，试样需要在取样区做5个以上的字样。

四、记录数据
1. 试验完毕，必须做好成绩记录，并写清楚试验试样的名称、型号、规格，及其它必要信息或附注。

2. 具有问题的数据记载或子试验的模仿必须有特别的记载。

五、清洁维护
1. 试验完毕，应该马上清理，将试样取下，移回原位置，放回正常使用，将硬度计表面和主要运动部位的油脂和灰尘擦净，不应用异火清洁。

2. 试验器机封存前，不得拆开机内部分。

P=10D2 有色金属及 其合金 HB=47.5~200
P=5D2 有色金属铜 铝 等 HB=31.8~102
P=2.5D2 有色金属及其 合金、轴承合 金 HB=11.9~50.1
P=1.25D2 有色金属铝及 锡等 HB=4~25.1
5
62.5(612.9N)
31.25(306.5N )
2.5
187.5 (1.839KN)

对试样的要求
3、试样几何形状的要求 (1)布氏硬度试验： 试样表面应制成光滑平面，以便压痕边缘足够清晰，保证 测量压痕直径的准确性。 (2) 维氏硬度试验： 试样被试面应为平面，粗糙度0.4以上。 (3) 洛氏硬度试验： 可在其有平坦或弯曲表面的试样上进行，测定弯曲面之硬 度时，其曲率半径不得少于15毫米。如半径为5～15毫米， 则测得的硬度值仅能用于比较相同曲率表面的硬度，但根据 修正值修正后，其硬度值仍可同曲率半径大于15毫米者进行 比较。

硬度计的操作
7、 将操纵手柄9摇向前方，使主载荷卸除，此时试样只承 受lOkgf(98.1N)的预载荷，压痕的弹性已回复，此时投影屏 上基准线对正标尺的数字，即为洛氏硬度值。 如果用金刚石圆锥压头，施加588.4、1471.1、980.7N载荷， 则在红色投影屏上读出HRA、HRC或HRD值；如果用直径为 1.588mm的钢球压头用 即980.7、588.4、1471.1N载荷则在 蓝色投影屏分别读出HRB、HRG或HRF值(图4之Ⅳ) 8、降下支承台，取出试样(图4Ⅴ)。
62.5 (612.9N)
31.25 (306.5N)


维氏硬度试验
维氏法硬度试验是用相对面间夹角为136°的正四棱形角锥体金刚石 压头压入试样，而用压痕面积(mm2)除载荷(kgf)所得的数字表示硬度 值，角锥体的压痕面积是根据其两条对角线长度的平均值来计算

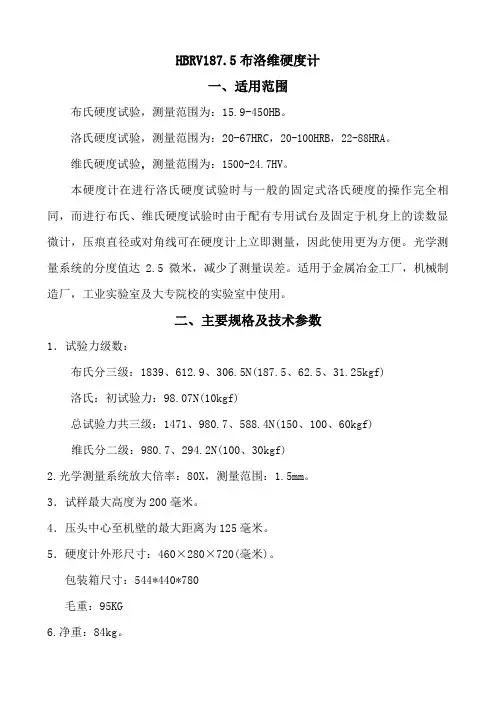

HBRV187.5布洛维硬度计一、适用范围布氏硬度试验，测量范围为：15.9-450HB。

洛氏硬度试验，测量范围为：20-67HRC，20-100HRB，22-88HRA。

维氏硬度试验，测量范围为：1500-24.7HV。

本硬度计在进行洛氏硬度试验时与一般的固定式洛氏硬度的操作完全相同，而进行布氏、维氏硬度试验时由于配有专用试台及固定于机身上的读数显微计，压痕直径或对角线可在硬度计上立即测量，因此使用更为方便。

光学测量系统的分度值达2.5微米，减少了测量误差。

适用于金属冶金工厂，机械制造厂，工业实验室及大专院校的实验室中使用。

二、主要规格及技术参数1．试验力级数：布氏分三级：1839、612.9、306.5N(187.5、62.5、31.25kgf)洛氏：初试验力：98.07N(10kgf)总试验力共三级：1471、980.7、588.4N(150、100、60kgf)维氏分二级：980.7、294.2N(100、30kgf)2.光学测量系统放大倍率：80X，测量范围：1.5mm。

3．试样最大高度为200毫米。

4．压头中心至机壁的最大距离为125毫米。

5．硬度计外形尺寸：460×280×720(毫米)。

包装箱尺寸：544*440*780毛重：95KG6.净重：84kg。

7．电源电压：AC220V。

三、主要附件大平工作台 1个，小平工作台 1个， V型工作台 1个，专用试台 1个；金刚石圆锥压头 1个，金刚石角锥压头 1个，Φ1.588钢球压头 1个，Φ2.5钢球压头 1个；布氏标准块 1块，洛氏标准块 5块，维氏标准块 1块；可编程计算器 1个。
