尼康 DTM-552532全站仪宣传彩页

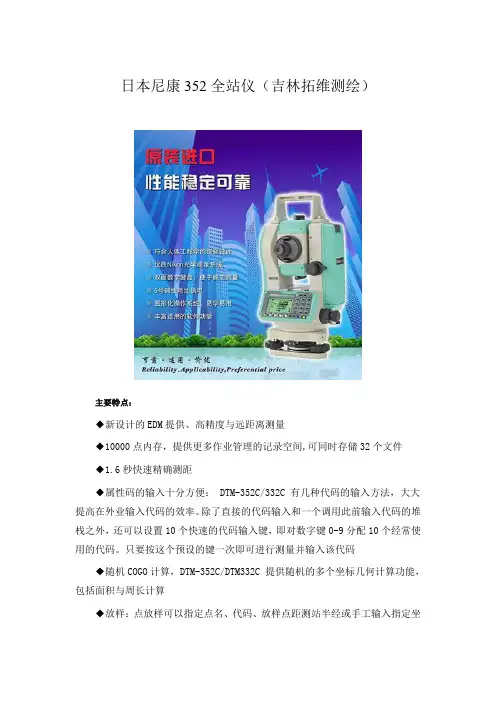

日本尼康352全站仪（吉林拓维测绘）主要特点：◆新设计的EDM提供、高精度与远距离测量◆10000点内存，提供更多作业管理的记录空间,可同时存储32个文件◆1.6秒快速精确测距◆属性码的输入十分方便： DTM-352C/332C 有几种代码的输入方法，大大提高在外业输入代码的效率。

除了直接的代码输入和一个调用此前输入代码的堆栈之外，还可以设置10个快速的代码输入键，即对数字键0-9分配10个经常使用的代码。

只要按这个预设的键一次即可进行测量并输入该代码◆随机COGO计算，DTM-352C/DTM332C 提供随机的多个坐标几何计算功能，包括面积与周长计算◆放样：点放样可以指定点名、代码、放样点距测站半经或手工输入指定坐标、距离、角度◆强大的测量功能◇ 2点参考线◇ 2点垂直参考平面◇ 3点倾斜参考平面◇弧参考线这些应用功能允许对远处的线和面如：道路、栏栅、建筑物的墙面和工业表面进行测量，还可用于数据采集与放样。

由直线与表面确定的点可以在野外预先确定和测量，而量测的成果可以以原始数据和相关线与偏心信息加以存储。

◆偏心测量，用尺量得的偏移可以输入仪器，附加到对垂直角/水平角的动态偏移◆防水结构：◇ IPX6级防水结构◇甚至在喷水下也不会受损◆下载/上传数据，可以与PC机进行下载及上传数据◆长效电池可连续工作16小时：◇新的NIKON技术使电池作业时间达16-30小时◇充电时间小于2小时◆多重后方交会，在对2-10 个已知点的量测之后，仪器 XYZ点位与定向用最小二乘法解算。

量测还可以包含 F1/F2 的平均观测值、角度观测和全距离观测。

任何已观测的点均可作为后视点。

角度显型号测角精度测距精度测程示DTM-352C2"1"/5"±2mm+2ppm3000米DTM-332C3" 1"/5"±3mm+2ppm3000米DTM-3223" 1"/5"±3mm+2ppm3000米。

H162E-CHI05.10.TH.8DTM-502系列全站仪操作手册DTM -522DTM -532DTM -552公司名称Nikon-Trimble Co. Limited版权和商标© 2005，Nikon-Trimble Co. Limited版权所有。

所有商标都是相应拥有者的财产。

未经许可，禁止部份或全部修改本手册。

本手册的内容若有改变，将不预先发出通知。

我们已尽最大努力确保本手册的准确性，若您发现本手册存在任何不正确或不清楚的描述，请联络经销商。

发行注意这是《DTM-502系列全站仪操作手册》2005年8月发行版，编号H162E-CHI。

本手册适用于DTM-502系列全站仪的05.10.TH.8发行版。

注意事项美国符合FCC15B类标准。

本仪器经过测试证实符合FCC标准第15部分B类个人计算机和外围设备的限定条件。

这些限定条件的设计旨在对居民区安装的有害干扰提供合理的保护。

本仪器会产生、使用并发射无线电频率能量，如果没有按照操作规定安装和使用，可能会对无线电通讯产生有害干扰。

但是，对于特殊情况的安装，本仪器不保证不产生干扰。

如果本仪器对接收无线电信号或接收电视信号确实造成了有害干扰（这可以通过打开和关闭仪器检测出来），建议使用者采取以下一项或几项步骤排除干扰：–调整接收天线的方向或位置。

–增加本仪器与接收机之间的距离。

–把本仪器和接收机分别接到不同的电路电源插座上。

–咨询经销商或有经验的无线电/电视技术人员。

C警告 - 本仪器经鉴定符合FCC标准第15部分B 类个人计算机和外围设备的限定条件。

只有经鉴定符合B类限定条件的外围设备（计算机输入/输出设备、终端、打印机等）才可以与本仪器连接使用。

如果与未经鉴定的个人计算机和/或外围设备一起操作，可能会造成对接收无线电信号和电视信号的干扰。

若把非屏蔽的设备接口电缆连接到本仪器，将会使本仪器的FCC鉴定无效，并引起超过FCC对本仪器规定值的干扰。

将仪器放回仪器箱之前，保证望远镜置于垂直 状态，使照准部上的装箱标记▼和水平基座锁定 旋纽的标记▼对齐，并且向上，然后按照箱内的 位置轻轻地放入箱内。
装箱时松开水平制动和竖直制动。
PPT课件
14
基本操作
一、屏幕显示符号和各按键功能
PPT课件
15
二、开机与关机 1．开机 按[电源]键开机显示以前设置的温度和气压如图4-1。 上下转动望远镜进入基本测量状态图4-2。
PPT课件
5
全站仪本身就是一个带有特殊功能的微型计算机系统，其 内部组成与微型计算机的组成大致相似，都有输入、输出设 备，微处理器、运算器、存储器。只不过微处理器的数据处 理速度要低得多，存储器的容量也要小得多。
图1-2 全站仪设计框图
PPT课件
6
全站仪主要功能介绍
目前全站仪配备了丰富的软件已向一体化、多功能 化、全自动化和智能型方向发展，其功能越来越强大， 但就其主要的基本功能有以下方面： 1.自检功能。当接通电源后，全站仪自动进行自检，自 检无误时自动进入基本测量状态（模式）。自检出时故 障将故障类型自动显示。
PPT课件
7
2.自动调节光强功能。测距时信号返回后的强弱 与通视条件、测程、天气条件及反射棱镜个数有 关。 3.单位换算功能。全站仪在使用时可根据需要用 不同的单位显示，并能进行互换，以适用不同的 国家和地区。 4.预置功能。在测量前可对温度、气压、棱镜常 数、仪器常数、倾斜补偿、测量模式等参数进行 预制置。在观测中原来预置的数据需要改变时， 也可以重新设置新的数值。
HA：水平角或方位角 VA：垂直角或天顶距 SD：斜距 VD：垂距（高差） HD：平距 HL: 逆水平角 V%: 坡度比 X: X坐标 Y：Y坐标 Z：Z坐标 点号：正在测量目标点的点号 标高：被测目标的目标高（望远镜横丝所切棱镜处到地 面的高度）

尼康 DTM352C 全站仪操作节选基本操作一、屏幕显示符号和各按键功能1 按键名称及功能说明英文缩写 中文含意 功 能ESC 返回 终止命令/返回上一级菜单MSR1 测量 1 开始测距/测距模式设定（1 秒键）MSR2 测量 2 开始测距/测距模式设定（1 秒键）DSP 显示 分屏显示测量数据/设定测量数据显示顺序（1 秒键） ANG 角度 显示测角菜单MOOE 模式 变换字母、数字输入状态/调用快速代码模式MENU 菜单 显示仪器主菜单照明 背景照明开关PWR 电源 电源开关STN 建站 显示建站菜单/输入 7、A、B、CS-O 放样 显示放样菜单/输入 8、D、E、F（1 秒键）O/S 偏心 显示偏心菜单/输入 9、G、H、IPRG 程序 调用测量程序/输入 4、J、K、LDAT 数据 数据管理/输入 6、P、Q、R（1秒键）USR1 用户 1 执行用户设定功能/输入 1、S、T、U（1秒键）USR2 用户 2 执行用户设定功能/输入 2、V、W、S（1秒键）COD 代码 打开代码输入列表/输入 3、Y、Z电子气泡 指示全站仪水平状态HOT 热键 显示热键菜单/输入—、+REC/ENT 回车 纪录测量数据/确认操作结束5 输入 5、M、N、O2．屏幕显示符号说明ANG 测角 ARC 弧 AZ 方位角BM 水准点 BMS 水准测量 BUBBLE 气泡BS 后视 CC 计算坐标 CO 说明记录COD 代码 Cogo 坐标几何计算 COORD 坐标CP 控制点 C&R 地球曲率/大气折光改正 DAT 数据DEG 度 DSP 显示 ENT 输入HA 水平角 HD 平距 HOT 热（键）HT 目标高 HI 仪器高 ITEM 项JOB 项目 LIST 列表 MENU 菜单MODE 模式 MSR 测量（键） O/S 偏心PWR 电源 RAW 原始（数据） REC 记录STACK 堆栈 PT 点 PRG 程序RDM 遥测距离 RE 后交点 STN 站点RBM 遥测高程 SD 斜距 S—O 放样SO 放样 S-Pln 倾斜平面 SS 碎部点ST 站点 TGT 目标点 VA 垂直角VD 垂距（高差） USR 用户（键） V-Pln 垂直平面二、开机与关机1．开机按[电源]键开机显示以前设置的温度和气压如图 4-1。
