当前位置：文档之家 › 海藻酸钠纤维的电纺性研究

海藻酸钠纤维的电纺性研究

  • 格式：pdf
  • 大小：427.37 KB
  • 文档页数：3
综上所述，海藻酸钠 ａ／ＰＥＯ 比例为 ６∶４ 时，所 得纤维连续光滑且直径分布较窄，单位时间内获得 纤维数最多，形貌最为清晰。 ２．３ 红外光谱分析
电纺纤维交联处理前后的红外谱图见图 ５。图 ５ （ａ） 中 １ ４５４ ｃｍ－１ 和 １ ２３５ ｃｍ－１ 两处的峰分别是
１４ 合成纤维 Ｓ ＦＣ ２００８ Ｎ ｏ．５
分别将海藻酸钠与 ＰＥＯ 溶解在去离子水中制 备成 ４ ％的溶液，离心脱泡。按照不同的体积比将 海藻酸钠与 ＰＥＯ 两种溶液混合，搅拌 ３ ｈ，向混合 溶液中加入 ０．５ ％Ｔｒｉｔｏｎ Ｘ－ １００ 和 ５ ％的 ＤＭＳＯ，搅 拌 ３ ｈ，离心脱泡。 １．２．２ 静电纺丝
合成纤维 Ｓ ＦＣ ２００８ Ｎ ｏ．５ １３
海藻酸钠具有优良的生物相容性、无毒副作 用、可控的生物降解性、无抗原体等特征，已被广 泛应用于组织工程学及医学领域中。静电纺丝已被 证实为制备纳米结构纤维的有效途径 ［１－５］，但电纺 制备纳米级海藻纤维很困难。这是由于海藻酸钠溶 液在很低浓度下 （例如 ２ ％的海藻酸钠水溶液） 会 发生凝胶化。在如此低的浓度下，溶液中缺少产生 纤维结构的物质，取而代之的是喷射的液滴或者包 埋在串珠中的短纤维。如果溶液浓度稍微提高，溶 液变得粘稠而不能电纺。解决这个问题的方法之一 是，向海藻酸钠溶液中加入第二种聚合物、表面活 性剂和／或共溶剂。添加剂的加入与海藻酸钠溶液 相互作用，降低了溶液黏度，从而控制海藻酸钠溶 液的溶胶－ 凝胶转变。本文利用这个原理成功得到 了电纺海藻酸钠纤维。
Ｅｌｅｃｔｒｏｓｐｉｎｎｉｎｇ ｏｆ Ｓｏｄｉｕｍ Ａｌｇｉｎａｔｅ Ｎａｎｏｆｉｂｅｒｓ ＳＨＥＮＧ Ｂｉｎｇ－ ｂｉｎｇ１， ＫＯＮＧ Ｑｉｎｇ－ ｓｈａｎ１，２， ＪＩ Ｑｕａｎ１， ＸＩＡ Ｙａｎ－ ｚｈｉ１， ＹＵ Ｊｉａｎ２
（１． Ａｄｖａｎｃｅｄ Ｆｉｂｅｒｓ ａｎｄ Ｍｏｄｅｒｎ Ｔｅｘｔｉｌｅ Ｃｕｌｔｉｖａｔｉｏｎ Ｂａｓｅ ｆｏｒ Ｓｔａｔｅ Ｋｅｙ Ｌａｂｏｒａｔｏｒｙ，Ｑｉｎｇｄａｏ Ｕｎｉｖｅｒｓｉｔｙ，
图 ５ 海藻酸钠 ａ／ＰＥＯ 纤维的红外光谱
２．４ 疏水性的改善 海藻酸钠与 ＰＥＯ 都是水溶性的，故所得海藻
酸钠／ＰＥＯ 电纺纤维在水中快速溶解。因此，必须 改善纤维的疏水性能，提高应用范围。将电纺纤维 交联处理后，疏水性得到极大的改善。图 ６ 为交联 纤维浸没在水中 １０ 天后干燥所得的电镜图片。由 图 ６ 可知，纤维形貌依然较为清晰，呈网状分布在
Ｑｉｎｇｄａｏ ２６６０７１， Ｓｈａｎｄｏｎｇ， Ｃｈｉｎａ； ２． Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｐｏｌｙｍｅｒ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ， Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｃｈｅｍｉ
ｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ， Ｓｃｈｏｏｌ ｏｆ Ｍａｔｅｒｉａｌｓ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ， Ｔｓｉｎｇｈｕａ Ｕｎｉｖｅｒｓｉｔｙ， Ｂｅｉｊｉｎｇ １０００８４， Ｃｈｉｎａ）
ｗａｓ ｕｓｅｄ ｔｏ ｏｂｓｅｒｖｅ ｔｈｅ ｍｏｒｐｈｏｌｏｇｙ ｏｆ ｔｈｅ ｆｉｂｅｒｓ． Ｉｔ ｓｈｏｗｅｄ ｔｈａｔ ｂｅｔｔｅｒ ｎａｎｏｆｉｂｅｒｓ ｗｅｒｅ ｏｂｔａｉｎｅｄ ｗｈｅｎ ｔｈｅ
ｒａｔｉｏ ｏｆ ｓｏｄｉｕｍ ａｌｇｉｎａｔｅ ａ／ＰＥＯ ｗａｓ ６ ∶４． Ｔｈｅ ａｎｔｉ － ｗａｔｅｒ ｐｒｏｐｅｒｔｙ ｏｆ ｔｈｅ ｅｌｅｃｔｒｏｓｐｕｎ ｆｉｂｅｒｓ ｈａｄ ｂｅｅｎ
丝。扫描电镜等测试结果表明：海藻酸钠 ａ／ＰＥＯ 比例为 ６∶４ 时得到无串珠的光滑纤维，并且纤维直径分
布均匀。用乙醇／氯化钙 （ＣａＣｌ）２ 处理电纺纤维，其疏水性得到极大改善。 关键词：静电纺丝；海藻酸钠；疏水性
中图分类号：ＴＱ３４１．９
文献标识码：Ａ
文章编号：１００１－ ７０５４ （２００８） ０５－ ００１３－ ０３
钠样品 ａ、ｂ、ｃ，黏度分别为 ５２０ ｍ／ｓ，４６０ ｍ／ｓ 和 １５０ ｍ／ｓ；二甲基亚砜 （ＤＭＳＯ），Ｃ．Ｒ．，天津市博迪 化工有限公司；曲拉通 Ｔｒｉｔｏｎ Ｘ－ １００ （烷基芳基醚 醇），非离子表面活性剂。
实验室自制静电纺丝设备见图 １。
图 １ 静电纺丝装置图 注：外有箱体，加热装置
１．２ 实验方法 １．２．１ 纺丝液的制备
Ａｂｓｔｒａｃｔ： Ｎａｔｕｒａｌ ｂｉｏｐｏｌｙｍｅｒ ｓｏｄｉｕｍ ａｌｇｉｎａｔｅ ｈａｄ ｂｅｅｎ ｅｌｅｃｔｒｏｓｐｉｎｎｉｎｇ ｆｒｏｍ ａｑｕｅｏｕｓ ｓｏｌｕｔｉｏｎ ｂｙ ｂｌｅｎｄｉｎｇ
ｗｉｔｈ ａ ｂｉｏｃｏｍｐａｔｉｂｌｅ， ｓｙｎｔｈｅｔｉｃ ｐｏｌｙｍｅｒ ｐｏｌｙ（ｅｔｈｙｌｅｎｅ ｏｘｉｄｅ） （ＰＥＯ）． Ｓｃａｎｎｉｎｇ ｅｌｅｃｔｒｏｎｉｃ ｍｉｃｒｏｓｃｏｐｅ （ＳＥＭ）
参考文献 ［１］ Ｚｈｅｎｇ － Ｍｉｎｇ Ｈｕａｎｇ， Ｙ Ｚ Ｚｈａｎｇ， ｅｔ ａｌ． Ａ ｒｅｖｉｅｗ ｏｎ ｐｏｌｙｍｅｒ ｎａｎｏｆｉｂｅｒｓ ｂｙ ｅｌｅｃｔｒｏｓｐｉｎｎｉｎｇ ａｎｄ ｔｈｅｉｒ ａｐｐｌｉｃａｔｉｏｎｓ ｉｎ ｎａｎｏｃｏｍｐｏｓｉｔｅｓ［Ｊ］． Ｃｏｍｐｏｓｉｔｅｓ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ， ２００３， ６３：２ ２２３－ ２ ２５３． ［２］ Ｗｅｎ－ Ｊｉ Ｊｉｎ， Ｈｗａｎｇ Ｋｙｅ Ｌｅｅ， ｅｔ ａｌ． Ｐｒｅｐａｒａｔｉｏｎ ｏｆ ｐｏｌｙｍｅｒ ｎａｎｏｆｉｂｅｒｓ ｃｏｎｔａｉｎｉｎｇ ｓｉｌｖｅｒ ｎａｎｏｐａｒｔｉｃｌｅｓ ｂｙ ｕｓｉｎｇ ｐｏｌｙ （Ｎ － ｖｉｎｙｌｐｙｒｒｏｌｉｄｏｎｅ） ［Ｊ］． Ｍａｃｒｏｍｏｌ Ｒａｐｉｄ Ｃｏｍｍｕｎ， ２００５， ２６：１ ９０３－ １ ９０７． ［３］ Ｒ Ｓｉｄｄｈｅｓｗａｒａｎ， Ｒ Ｓａｎｋａｒ， Ｍ Ｒａｍｅｓｈ Ｂａｂｕ． Ｐｒｅｐａｒａｔｉｏｎ ａｎｄ ｃｈａｒａ－ ｔｅｒｉｚａｔｉｏｎ ｏｆ ＺｎＯ ｎａｎｏｆｉｂｅｒｓ ｂｙ ｅｌｅｃｔｒｏｓｐｉｎｎｉｎｇ ［Ｊ］． Ｃｒｙｓｔ Ｒｅｓ Ｔｅｃｈｎｏｌ， ２００６， ４１：４４６－ ４４９． ［４］ Ｗｕ Ａｉｋ Ｙｅｅ， Ｍａｓａｙａ Ｋｏｔａｋｉ， ｅｔ ａｌ． Ｍｏｒｐｈｏｌｏｇｙ， ｐｏｌｙｍｏｒｐｈｉｓｍ ｂｅｈａｖｉｏｒ ａｎｄ ｍｏｌｅｃｕｌａｒ ｏｒｉｅｎｔａｔｉｏｎ ｏｆ ｅｌｅｃｔｒｏｓｐｕｎ ｐｏｌｙ （ｖｉｎｙｌｉｄｅｎｅ ｆｌｕｏｒｉｄｅ） ｆｉｂｅｒｓ［Ｊ］． Ｐｏｌｙｍｅｒ， ２００７， ４８：５１２－ ５２１． ［５］ 赵治贞．电纺制备聚偏氟乙烯超细纤维膜及性能研究［Ｄ］．天津大学 硕士学位论文， ２００４．
用 ＤＤＳ－ １１Ａ 型数字电导率仪 （上海雷磁新泾 仪器有限公司） 测试溶液的电导率。 １．３．２ 扫描电镜
用 ＪＳＭ－ ６３９０ＬＶ 扫描电镜 （日本 ＪＥＯＬ 公司） 观察所纺纤维的形貌。 １．３．３ 红外光谱
用 Ｎｉｃｏｌｅｔ ５７００ 红外光谱仪 （美国热电科技仪 器有限公司） 分析纤维结构特征，使用其智能附件 镜面全反射 Ｍａｓｋ，分束器 ＫＢｒ ，扫描次数 ３２，分 辨率 ８ ｃｍ－１。
ＰＥＯ 与海藻酸钠之间的相互作用抑制了海藻酸钠的
解离。
２．２ 扫描电镜观察
在 电 压 １５ ｋＶ、固 化 距 离 ２０ ｃｍ、 纺 丝 温 度 ４０ ℃的条件下进行静电纺丝，所得纤维如图 ２￣４ 所示。
（ａ） ７∶３
（ｂ） ６∶４
图 ２ 海藻酸钠 ａ／ＰＥＯ 混合水溶液电纺纤维电镜图
（ａ） ７∶３
（ｂ） ６∶４
力，使液流拉伸分裂成纤维。
图 ４ 海藻酸钠 ｃ／ＰＥＯ （７：３） 混合水溶液电纺纤维电镜图
对比图 ２ （ａ）、图 ３ （ａ）、图 ４ 可知，在海藻 酸钠／ＰＥＯ 比例均为 ７∶３ 时，随着海藻酸钠黏度的降 低，电纺纤维中出现串珠。串珠出现表明电纺溶液 的粘弹性变小，在电场力作用下，射流出现被拉断 现象。
样品
ａ
５．２０
ｂ
４．１５
ｃ
２．９９
ａ
４．０３
ｂ
３．１３
海藻酸钠是一种具有高电导率的聚电解质，
可形成一系列黏度的溶液。聚电解质间的相互排斥
力是阻碍海藻酸钠静电纺丝的关键因素。ＰＥＯ 的加
入使得海藻酸钠与 ＰＥＯ 间产生相互作用，降低了
海藻酸钠之间的排斥力。由表 １ 可知，随着 ＰＥＯ
含量的增加，混合溶液的电导率逐渐降低，表明
ｉｍｐｒｏｖｅｄ ｂｙ ａ ｃｏｍｂｉｎａｔｉｏｎ ｏｆ ｅｔｈａｎｏｌ ａｎｄ ＣａＣｌ２． Ｋｅｙ ｗｏｒｄｓ： ｅｌｅｃｔｒｏｓｐｉｎｎｉｎｇ， ｓｏｄｉｕｍ ａｌｇｉｎａｔｅ， ａｎｔｉ－ ｗａｔｅｒ ｐｒｏｐｅｒｔｙ
合成纤维 Ｓ ＦＣ ２００８ Ｎ ｏ．５ １５
２ 结果与讨论
பைடு நூலகம்
２．１ 纺丝液性质
电压 １５ ｋＶ、固化距离 ２０ ｃｍ、纺丝温度 ４０ ℃
时，对不同溶液进行静电纺丝，溶液电导率的变化
如表 １ 所示。
表 １ 海藻酸钠／ＰＥＯ 共混液性质
溶液质量百分浓
度％ ４ ４ ４ ４ ４
海藻酸钠：ＰＥＯ
７∶３ ７∶３ ７∶３ ６∶４ ６∶４
选用的海藻酸钠 电导率／ｍｓ·ｃｍ－ １
铝箔纸上。
图 ６ 交联处理后的海藻纤维电镜图
３ 结语
运用静电纺丝法成功制备了海藻酸钠／ＰＥＯ 纤 维。海藻酸钠本身不能电纺成纤维，其可纺性可通 过共混 ＰＥＯ 得到改善。海藻酸钠 ａ／ＰＥＯ 比例为 ６∶４ 时，得到无串珠的光滑纤维，并且纤维直径分布均 匀。用乙醇／ＣａＣｌ２ 处理过的电纺纤维疏水性得到极 大的改善。本文提供了制备超细海藻纤维的一种可 行方法，使海藻纤维能在生物医用领域得到更广泛 应用。
１ 实验
１．１ 实验原料及装置 聚环氧乙 烷 （ＰＥＯ），平 均 相 对 分 子 质 量 为
１ ５００ ０００，Ｃ．Ｒ．，长春市大地精细化工厂；海藻酸
收稿日期：２００７－ １２－ １０ 修回日期：２００８－ ０１－ ２４ 基金项目：国家自然科学基金项目 （Ｎｏ．５０６７３０４６），青岛市科技发 展计划项目 （０５－ ２－ ＪＣ－ ６２）。 作者简介：盛冰冰 （１９８２￣），女，在读硕士研究生，主要从事纳米纤 维方面的研究。 ＊ 通讯联系人。

合集下载

海藻纤维的制备及其在纺织服装中的应用研究进展

海藻纤维的制备及其在纺织服装中的应用研究进展

海藻纤维的制备及其在纺织服装中的应用研究进展作者：刘秀龙王云仪来源：《现代纺织技术》2022年第01期摘要：海藻纤维制备方法有湿法纺丝、静电纺丝、微流控纺丝和离心纺丝等，其中湿法纺丝制备的海藻纤维力学性能、耐盐耐洗涤剂性能以及染色性能差，阻碍了其在纺织服装领域的大规模应用。

通过纤维改性和功能化改造可改善湿纺海藻纤维性能，拓宽其在纺织服装领域的应用范围。

从海藻纤维制备、纺织用海藻纤维性能改性以及纺织用功能型海藻纤维开发3个方面出发，比较海藻纤维不同制备方法间差异并总结纺织服装用海藻纤维力学、耐盐耐洗涤以及染色性能改性方法及纺织用功能型海藻纤维种类。

最后指出功能型海藻纤维的制备方法和研究成果的产业化应用是未来的发展方向。

关键词：海藻纤维;制备方法;性能改性;功能型海藻纤维中图分类号：TS102.6文献标志码：A文章编号：1009-265X（2022）01-0026-10Abstract： The preparation methods of alginate fiber include wet spinning， electrostatic spinning， microfluidic spinning and centrifugal spinning. Among them， alginate fiber prepared by wet spinning has poor mechanical properties， salt and detergent resistance and dyeing properties，which hinder its large-scale application in the field of textiles and garments. Through fiber modification and functional transformation， the properties of alginate fiber prepared by wet spinning can be improved， and its application scope in the field of textiles and garments can be expanded. From three aspects： alginate fiber preparation， property modification and development of functional alginate fiber for textiles， this paper compared differences among preparation methods of alginate fiber， and summed up modification methods of mechanical properties， salt and washing resistance and dyeing properties of alginate fiber for textiles， types of functional alginate fiber for textiles. Lastly， it was pointed out that the industrial application of the preparation methods and research findings of functional alginate fiber are the direction for future development.Key words： alginate fiber; preparation method; property modification; functional alginate fiber海藻纖维是以海藻植物中分离出的海藻酸钠为原料制备的一种新型绿色生物质纤维[1]，基于海藻酸钠无毒、阻燃且生物相容性好的特点[2-3]，海藻纤维在吸湿透气、抗菌、阻燃、远红外、防电磁辐射以及生物相容和可降解方面具有显著优势。

改性海藻酸钠聚集行为对电纺纳米纤维形貌的影响

改性海藻酸钠聚集行为对电纺纳米纤维形貌的影响

ቤተ መጻሕፍቲ ባይዱ
的亲和力 ， 改善药物缓 释效果 ＂ ｊ ．ｓ Ａ疏水改性一般发生在单体链 的 Ｃ － ２和 ｃ ． ３的一Ｏ Ｈ及 Ｃ － ５的
ｃ ０ Ｏ 一 上 ． 自由基 接 枝 共 聚 法 是 Ｓ Ａ 羟 基 疏 水 改 性 的 一 种 常 用 方 法 ．接 枝 单 体 有 丙 烯 酸 酯 类 、 丙 烯 酰胺类 及 乙烯 酯类 等 ．Ｍａ ｎ ｄ ａ ｌ 等＿ ２ 引 用 过硫 酸铵 引发 Ｓ Ａ与丙烯 酰胺 在 溶 液 中发 生 接
Ｖ０ １ ． ３ ６
２ ０ １ ５年 ４月
高 等 学 校 化 学 学 报
ＣＨＥＭＩ Ｃ ＡＬ Ｊ ＯＵＲＮＡＬ ＯＦ ＣＨＩ ＮＥ Ｓ Ｅ ＵＮＩ ＶＥＲＳ Ｉ ｎＥＳ
Ｎｏ． ４
７ ９ ９ ～８ ０ ７
ｄ ｏ ｉ ：１ ０ ． ７ ５ ０ ３ ／ ｃ ｊ ｃ ｕ ２ ０ １ ４ ０ ８ ４ ２
改 性 海 藻 酸 钠 聚 集 行 为 对 电 纺 纳 米 纤 维 形 貌 的 影 响
高鹏博 ， 冯玉红 ，李嘉诚 ， 颜 慧琼 ， 黄俊 浩 ， 武田田 ， 黄 文红
（ １ ．海南大学材料与化工 学院 ， 海 口５ ７ ０ ２ ２ ８ ； ２ ．海南师范大学化学化 工学 院 ， 海口 ５ ７ １ １ ５ ８ ） 摘要 以过硫 酸钾 （ Ｋ Ｐ Ｓ ） 为引发剂 ，采用双丙酮丙烯酰胺 （ Ｄ Ａ Ａ） 对海 藻酸钠 （ Ｓ Ａ） 进行 改性 ，制备 了海藻酸
收稿 日期 ： ２ ０ １ ４ － ０ ９ — １ ６ ．网络出版 日期 ： ２ ０ １ ５ － ０ ３ － １ ９ ． 基金项 目： 国家 自然科学基金（ 批准号 ： ２ １ ３ ６ ６ ０ １ ０ ） 、 海南 省重点科技计 划（ 批准号 ： Ｚ Ｄ Ｘ Ｍ ２ ０ １ ４ ０ ３ ７ ， Ｚ Ｄ Ｘ Ｍ ２ ０ １ ２ ０ ０ ０ ３ ） 、 海 口市重点
海藻酸钠_明胶共混纤维的制备及其性能研究

海藻酸钠_明胶共混纤维的制备及其性能研究

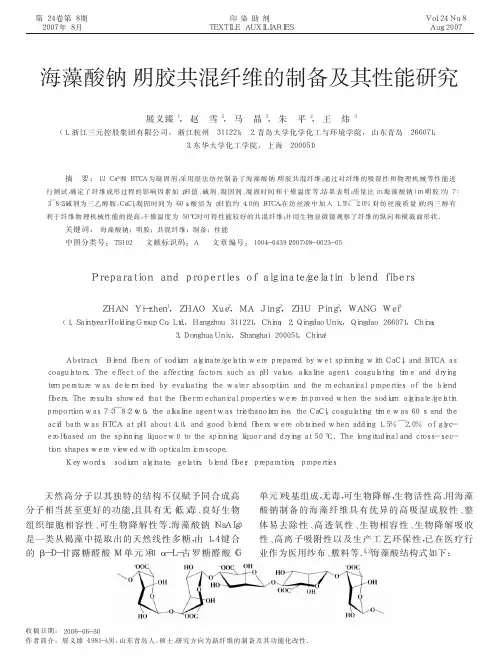

３． 东华大学化工学院， 上海 ２０００５１）
摘 要 ： 以 Ｃａ２＋和 ＢＴＣＡ 为 凝 固 剂，采 用 湿 法 纺 丝 制 备 了 海 藻 酸 钠／明 胶 共 混 纤 维；通 过 对 纤 维 的 吸 湿 性 和 物 理 机 械 等 性 能 进 行测试，确定了纤维成形过程的影响因素如 ｐＨ 值、碱剂、凝固剂、凝固时 间 和 干 燥 温 度 等．结 果 表 明：质 量 比 ｍ（海 藻 酸 钠）∶ｍ（明 胶）为 ７∶ ３￣８∶２，碱 剂 为 三 乙 醇 胺，ＣａＣｌ２ 凝 固 时 间 为 ６０ ｓ， 酸 浴 为 ｐＨ 值 约 ４．０ 的 ＢＴＣＡ，在 纺 丝 液 中 加 入 １．５％￣２．０％（对 纺 丝 液 质 量）的 丙 三 醇 有 利于纤维物理机械性能的提高，干燥温度为 ５０ ℃时可得性能较好的共混纤维；并用生物显微镜观察了纤维的纵向和横截面形状．
收稿日期： ２００６－ ０６－ ３０ 作者简介： 展义臻（１９８１－ ），男， 山东青岛人， 硕士，研究方向为新纤维的制备及其功能化改性．
２４
印染助剂
２４ 卷
明胶是由动物的皮、骨等结缔组织中的胶原经部 分水解和热变性而得到的大分子蛋白质．明胶与人体 无 异 物 、炎 症 和 排 斥 反 应［３］，透 水 透 气 性 好，活 化 巨 噬 细 胞 、生 物 相 容 性 好 ， 在 体 内 可 被 完 全 吸 收 ， 对 人 体 无 毒以及容易成型等，尤其是明胶的生物降解性和无毒 性［４］，正符合当今生物材料发展的要求，是一种 极 具 发 展前途的环境友好生物材料．明胶结构式如下：
取 不 同 配 比 海 藻 酸 钠／明 胶 纺 丝 液 制 备 的 纤 维 ， 在 ２０ ℃、相对湿度 ６５％下放置 ２４ ｈ，分别称质量记为 Ｗ０，然 后 放 入 ０．９％生 理 盐 水（称 取 ０．９ ｇ 氯 化 钠，溶 解 在 少 量 蒸 馏 水 中，稀 释 到 １００ ｍＬ）、Ａ 溶 液［７］（Ａ 溶 液 模 仿了人体中钠和钙离子的用量，含有 １４２ ｍｍｏｌ 氯化钠 和 ２．５ ｍｍｏｌ 氯化钙）中，在 直 径 为 １０ ｃｍ 的 培 养 皿 中， ３７ ℃放置 ３０ ｍｉｎ，取出后放进带孔的离心管（自制）中， 用 ８００ 型 电 动 离 心 机 在 １ ２００ ｒ／ｍｉｎ 下 离 心 脱 水 １５ ｍｉｎ，取出称质量记为 Ｗ１，按公式计算吸水率：
基于海藻酸钠抗菌材料制备及应用的研究进展

基于海藻酸钠抗菌材料制备及应用的研究进展

CHEMICAL INDUSTRY AND ENGINEERING PROGRESS 2016年第35卷第4期·1126·化工进展基于海藻酸钠抗菌材料制备及应用的研究进展胡永利，张淑平（上海理工大学理学院，上海 200093）摘要：概述了静电纺丝技术的原理及其在生物性纳米复合材料制备过程中的作用。

该技术可将多种材料以不同的方式复合到同一根纤维中，使得纤维又增添了多种新的功能，因此其在多功能复合材料制备方面的应用广受关注。

同时由于海藻酸钠纳米材料具有良好的理化性质、功能特性、生物相容性及特殊的纳米效应，利用静电纺丝技术将高效抗菌剂均匀分布到海藻酸钠材料中制备成抗菌复合薄膜，使其在食品包装、创伤敷料、药物载体及组织工程支架等方面体现出了重要的应用价值。

此外，本文还在该技术的基础上，提出了关于静电纺丝制备海藻酸钠抗菌复合薄膜过程中改性剂的优化、抗菌剂的选择等方面的问题，并展望了基于静电纺丝技术的海藻酸钠抗菌复合薄膜的应用前景。

关键词：海藻酸钠；静电纺丝；抗菌剂；复合薄膜; 纳米材料中图分类号：P 745 文献标志码：A 文章编号：1000–6613（2016）04–1126–06DOI：10.16085/j.issn.1000-6613.2016.04.025Progress in preparation and application of sodium alginate antibacterialmaterialsHU Yongli，ZHANG Shuping（School of Science，University of Shanghai for Science and Technology，Shanghai 200093，China）Abstract：This review starts with a brief introduction of the principles and methods of electrospinning technique as well as their applications in the preparation of composite nano-biomaterials. The use of electrospinning technique can add new features to materials by combining variety of substances into one single nanofiber，which has acquired extensive attention in the field of the synthesis of multifunctional composite materials and showed a great potential. Sodium alginate nanomaterials with excellent physiochemical properties，functional characteristics，biocompatibility and specific nano-size effects can be fabricated into antibacterial composite films using silver nanoparticles as the antibacterial agent based on elecrospinning technique. These films play an important role in food packaging，wound dressing，drug delivery and tissue engineering scaffold. Additionally，a couple of problems such as how to optimize the modifier of sodium alginate，how to choose antibacterial agent etc. are introduced and application perspective of electrospinning technique on the preparation of sodium alginate antibacterial composite films is discussed.Key words：sodium alginate; electrospinning; antibacterial; composite films; nanomaterials静电纺丝（简称“电纺”）技术这一概念最早见诸于20世纪90年代，是一种操作简单且经济的工艺[1-2]，主要用于将高分子溶液或熔体加工成连续性纳米纤维。
