MM440变频器教程资料

变频器实训指导书（西门子MM440）任务1 变频器的面板操作与运行任务目的：1. 熟悉变频器的面板操作方法。

2. 熟练变频器的功能参数设置。

3. 熟练掌握变频器的正反转、点动、频率调节方法。

任务引入：变频器MM440系列（MicroMaster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器。

它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。

对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器的各种功能参数进行设置。

相关知识点：一．变频器面板的操作利用变频器的操作面板和相关参数设置，即可实现对变频器的某些基本操作如正反转、点动等运行。

二．基本操作面板修改设置参数的方法MM440在缺省设置时，用BOP控制电动机的功能是被禁止的。

如果要用BOP 进行控制，参数P0700应设置为1，参数P1000 也应设置为1。

用基本操作面板(BOP)可以修改任何一个参数。

修改参数的数值时，BOP有时会显示“busy”，表明变频器正忙于处理优先级更高的任务。

下面就以设置P1000=1的过程为例，来介绍通过基本操作面板(BOP)修改设置参数的流程，见表2-1。

操作步骤BOP 显示结果1 按键，访问参数2 按键，直到显示P10003 按键，直到显示in000，即P1000的第0组值4 按键，显示当前值25 按键，达到所要求的值16 按键，存储当前设置7 按键，显示r0000 8按键，显示频率任务训练 ：一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速控制。

二、训练工具、材料和设备西门子MM440变频器、小型三相异步电动机、实训台、电工工具（1套）、连接导线若干等。

三、操作方法和步骤1．按要求接线系统接线如图2-1所示，检查电路正确无误后，MM440U V W28L1L2L3QS合上主电源开关QS。

图2-1 变频调速系统电气图2．参数设置（1）设定P0010＝30和P0970＝1，按下P键，开始复位，复位过程大约3min，这样就可保证变频器的参数回复到工厂默认值。

西门子变频器MM440面板操作方式介绍
西门子变频器MM440面板操作方式介绍
西门子变频器MM440性能优异，使用方便，为用户提供了良好的驱动控制解决方案，而且它具有快速调试功能，方便用户对驱动控制系统进行操作和调试。

本文下面为您介绍一下西门子变频器MM440的面板操作方式，供您在调试过程中参考，从而提高工作效率，确保变频器稳定进行。

西门子变频器MM440可以通过操作面板来进行操作的方法如下：
1. 西门子变频器MM440系列使用面板操作的前提条件
(1)首先用户需要初始化进行运行的命令，即设定参数P0010 = 0;
(2)然后使能操作面板的起动和停止按钮，即设定参数P0700 = 1;
(3)再次使能操作面板来设定变频器的频率，即设定参数P1000 = 1;
2. 西门子变频器MM440系列使用面板操作步骤
(1)用户可以通过按下绿色按键，来起动电动机;
(2)当电动机转动过程中，按下“增加”键，可以使电动机提高速度，即增加频率值;
(3)当电动机的转速达到最大值50Hz时，可以按下“减小”键，使得电动机的速度和频率逐渐降低;
(4)用户可以使用“转向”键来改变电动机的转动方向;
(5)用户可以通过红色按钮来使得电动机停止。

西门子变频器MM440性能优异，是西门子变频器MICROMASTER系列中的高端产品，用户可以根据实际控制系统的要求进行选择搭配，并可以通过操作面板来进行快速调试功能。

由于西门子变频器MM440使用简单，功能强大，为用户带来了良好的体验，因此它在工业控制领域有着越来越广泛的应用。

1．频器控制参数及设定步骤变频器初步使用参数初始化步骤:P003=3 用户参数访问级：1＝标准级；2＝扩展级；3＝专家级P004=0 参数过滤器：0＝全部参数；2＝BP参数；3＝M参数；4＝S参数；……P010=30 调试参数过滤器：0＝准备；1＝快速调试；29＝下载参数；30＝恢复工厂值P970=1 工厂复位：0＝禁止复位；1＝参数复位2.变频器参数设置：快速调试P003=3P004=0P010=1P100=0 功率单位：0＝欧洲（KW）,f=50Hz；1＝北美（hp）,f=60Hz；2＝美洲（KW）,f=60Hz P205=1 变频器应用：0＝恒转矩；1＝变转矩P300=1 电机类型：1＝异步机；2＝同步机P304=380V 电机额定电压P305=47A 电机额定电流P307=23.5KW 电机额定功率P308=0.84 电机额定功率因数P309=0.90 电机额定效率P310=50Hz 电机额定频率P311=1475rpm 电机额定转速P320=0 电机的磁化电流P335=0 电机冷却方式：0＝自冷；1＝强制风冷；2＝自冷＋内置风冷；3＝强制风冷＋内置风冷P500=1 应用对象参数：0＝恒转矩负载；1＝风机、水泵类负载；3＝定位控制P700=2 选择命令源：0＝缺省值；1＝BOP；2＝端子；4＝BOP-USS；5＝COM-USS; 6＝CBP1000=6 给定命令源：1＝电子电位计; 2=端子模拟量；3＝固定值；4＝BOP-USS；5＝COM-USSP1080=0Hz 最小频率f minP1082=50Hz 最大频率f maxP1120=10 上升时间(s)P1121=10 下降时间(s)P1135=5 OFF3下降时间(s)P1300=0 控制方式：0＝线性V/F；……；20＝无S矢量控制；21＝有S矢量控制；……P1500=0 选择转矩设定值：0＝无主设定值P1910=0 电机数据识别：0＝禁止识别P1960=0 ASR优化：0＝禁止优化；1＝使能优化P3900=3 快速调试结束：0＝不用快速调试；1＝快速调试结束，并恢复工厂值；2＝快速调试结束；3＝快速调试结束，只进行电机数据计算3.功能参数设置：P003=3P004=0P010=0P601=0 电机温度传感器：0＝无温度传感器；1＝PTC(正温度系数)热敏元件P701=1 数字输入1端子功能：1=变频器正向运行P702=2 数字输入2端子功能：2=变频器反向运行P731=52.2 数字输出1端子功能：52.2=变频器正在运行P732=52.3 数字输出2端子功能：52.3=变频器故障P918=3 CB地址：3＃站4.电机数据识别：P003=3P004=0P010=0P1910=1 电机数据识别：0＝禁止识别；1＝自动识别，并改写参数数值5.参数保存：P003=3P004=0P010=0P640=150 电机过载因子P1910=0P971=1 从RAM到EEPROM的数据传送：0＝禁止传送；1＝启动传送课程介绍：《西门子变频器参数设置和实操训练入门到精通》——西门子M440、G120系列变频器一、变频器硬件结构及系统原理。

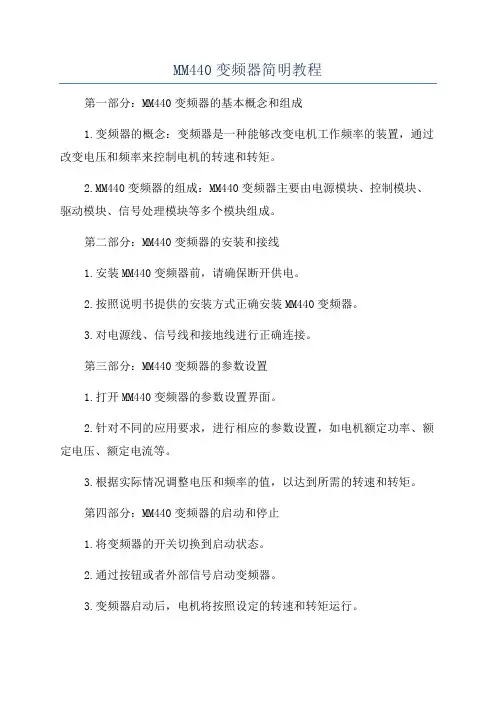

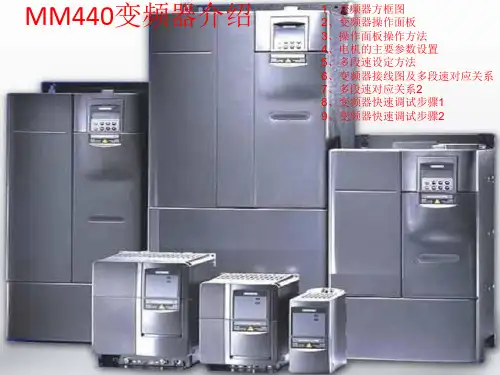

MM440变频器简明教程第一部分：MM440变频器的基本概念和组成1.变频器的概念：变频器是一种能够改变电机工作频率的装置，通过改变电压和频率来控制电机的转速和转矩。

2.MM440变频器的组成：MM440变频器主要由电源模块、控制模块、驱动模块、信号处理模块等多个模块组成。

第二部分：MM440变频器的安装和接线1.安装MM440变频器前，请确保断开供电。

2.按照说明书提供的安装方式正确安装MM440变频器。

3.对电源线、信号线和接地线进行正确连接。

第三部分：MM440变频器的参数设置1.打开MM440变频器的参数设置界面。

2.针对不同的应用要求，进行相应的参数设置，如电机额定功率、额定电压、额定电流等。

3.根据实际情况调整电压和频率的值，以达到所需的转速和转矩。

第四部分：MM440变频器的启动和停止1.将变频器的开关切换到启动状态。

2.通过按钮或者外部信号启动变频器。

3.变频器启动后，电机将按照设定的转速和转矩运行。

4.当电机不再需要工作时，切换变频器到停止状态。

第五部分：MM440变频器的故障排除1.当MM440变频器出现故障时，首先检查电源供应是否正常。

2.检查电机是否存在过载或短路等故障。

3.通过变频器的故障报警代码，定位和解决故障原因。

第六部分：MM440变频器的维护和保养1.定期检查变频器的连接线路是否正常，紧固度是否良好。

2.清洁变频器的外壳和散热器，确保良好的散热性能。

3.检查风扇和散热器是否正常运转。

总结：MM440变频器是一种先进的工业电子设备，具有精确控制电机速度和转矩的功能。

通过正确安装、参数设置、启动和停止，以及故障排除和维护保养，可以使MM440变频器正常运行，提高生产效率和节约能源。

希望以上简明教程对您了解和使用MM440变频器有所帮助。

3MM440变频器的使用关于基本操作面板（BOP）的按钮说明，在MM440变频器的操作指南上有详细的介绍，此处不再做介绍。

以下就MM440操作模式以及调试和操作步骤两个方面做介绍。

3.1 MM440变频器的操作模式MM440变频器的操作有三种常用模式：（1）BOP面板操作。

设定P0010=0、P0700=1、P1000=1。

（2）外部信号控制。

设定P0010=0、P0700=2、P1000=2。

（3）Profibus总线控制。

设定P0010=0、P0700=6、P1000=6。

当根据需要设定好操作模式之后，可选择两种方式来启动：一是开启正转启动钮来启动；二是通过P0700（选择接通/ 断开/ 反转(on / off / reverse)命令源）参数值的不同来启动，比如总线命令或者面板等。

3.2 调试和操作步骤在调试时，可在基本操作面板（BOP）上进行。

通电后，BOP的液晶屏显示后，按下键，即可进行参数设置。

具体操作如下：在BOP操作面板上通过按键或，调出P0700，接着按键，显示出P0700的参数值，再按或键，修改P0700的参数值，若此时修改为1，即可启用BOP面板进行控制，最后再次按键，确认参数的设定。

访问标准级(P0003 =1)和扩展级(P0003=2)参数值的设定与修改方法同上述步骤，在此不再赘述。

用BOP操作面板控制需要设定P1000参数值为1。

要进入快速调试模式需要修改P0010，使其参数值为1。

设置电动机频率的最小值(0 Hz)、最大值(50Hz)可分别通过P1080和P1082进行设定。

这些参数值的设定无固定顺序，当以上参数都设置完毕后，再将外部信号控制参数P0010设置为0，即可进入运行准备状态。

在LCD显示状态下，按下启动按钮，即可启动变频器，通过键，设定变频器的工作频率在30～50Hz之间，同时继电器有动作。

此时若要控制一台电动鼓风机的运转速度，可把该设备的插线头接入。

按键，启动鼓风机，要改变鼓风机的转速，可通过BOP面板上的或键调整变频器频率；按键，可使鼓风机改变转动的方向，进行正转或反转的切换。

目录前言------------------------------------------------ 1第一部分调试流程-------------------------------- 2第二部分调试说明2.1 电梯速度给定与输入口关系-----------------------92.2 电梯运行曲线----------------------------------102.3 启动部分的调整--------------------------------112.4 运行曲线的调整--------------------------------112.4.1 调整原则 -----------------------------------112.4.2 加速部分的调整 -----------------------------112.4.3 减速部分的调整 -----------------------------112.4.4 平层的调整----------------------------------122.5 速度控制器的调整 -----------------------------122.6 关于附加转矩的设置----------------------------13第三部分编码器模板说明3.1 安装要求 -------------------------------------143.2 接线 -----------------------------------------143.3 LED指示的编码器状态--------------------------153.4 编码器模板的DIP开关 -------------------------153.5 编码器A、B相接线顺序的确认 ------------------163.6 故障的排除 -----------------------------------163.7 编码器模板的安装方法 -------------------------16附录1 变频器操作指南-------------------------------17附录2 变频器故障显示表 ----------------------------22附录 3A 更换操作面板---------------------------------29B 拆卸盖板-------------------------------------30前言本指南是STIA西门子系列电梯控制系统中MM440变频器调试的指导性文件，为了保证调试的顺利进行，请你在调试前务必详细地阅读本指南，并严格按照本说明进行调试以免造成不必要的麻烦，甚至于人身或设备的伤害。

MM440变频器基本参数调整基本操作面板（BOP）上的按钮功能及说明：r0000－状态显示，LCD显示变频器当前的设定值。

①启动电动机按此键启动变频器，缺省直运行时此值是被封锁的，使此键的操作有效应设定P0700=1.◎停止电动机OFF1：按此键变频器将按选定的斜坡下降，速率减速停车，缺省值运行时此键被封锁，使此键有效：应设P0700=1.OFF2：按此键两次，（或一次但时间较长）电动机将在惯性作用下自由停车。

此功能总是使能的。

←→改变电机的运转方向按此键可以改变电动机的转动方向，电动机的反向用负号（－）表示或用闪烁的小数点表示。

缺省值运行时此键是被封锁的，使此键有效：应设定P0700=1。

Jog电动机点动在变频器无输出的情况下按此键，将使电动机启动，并按预设定的点动频率运行，释放此键时，变频器停车，如果变频器/电动机正在运行，按此键将不起作用。

Fn功能此键用于浏览辅助信息。

变频器运行过程中，在显示任何一个参数时，按下此键并保持不动2秒钟，将显示以下参数值。

1、直流回路电压（用d表示，单位：v）2、输出电流（A）3、输出频率（HZ）4、输出电压（用O表示，单位：V）5、由P0005选定的数值(如果P0005选择显示上述参数中的任何一个3，4或5，这里将不再显示)连续多次按下此键，将轮流显示以上参数。

跳转功能：在显示任何一个参数(r××××，或p××××)时短时间按下此键，将立即跳转到r0000,如果需要的话，你可以接着修改其他参数，跳转到r0000后，按此键将返回原来的显示点退出：在出现故障或报警的情况下，按Fn键可以将操作板上显示的故障或报警信息复位。

P访问参数按此键可以访问参数△－增加参数按此键即可增加面板上显示的参数值▽－减少参数按此键即可减少面板上显示的参数值基本参数的调整：P0003－访问级别0－用户定义的参数表1－标准级2－扩展级3－专家级4－维修级P0004－参数过滤器0－全部参数2－变频器参数3－电动机参数P0304－电机的额定电压P0305－电动机的额定电流P0307－电动机的额定功率P0310－电动机的额定频率P0700－选择命令源参数设置为：20－ZT的缺省设置1－键盘设置2－由端子排输入P0701－数字输入的功能参数设置为：10－禁止数字输入1－ON/OFF1(接通正转/停车命令1)2－ON/reverse/OFF1(接通正转/停车命令)P0731－数字输出1（继电器1）的功能参数设置为：52.2设定值：52.0—变频器准备52.1—变频器运行准备就绪52.2—变频器正在运行52.3—变频器故障P0733－数字输出3（继电器3）的功能参数设置为：52.3设定值：52.0—变频器准备52.1—变频器运行准备就绪52.2—变频器正在运行52.3—变频器故障P0756－ADC的类型定义模拟输入的类型，除了定义P0756参数处还要求端子板上的Dip 开关也必须设为正确的位置，Dip开关的设置如下：OFF=电压输入（10V）ON=电流输入（20mA）Dip开关的安装位置与模拟输入的对应关系如下：左面的Dip开关(Dip1)=模拟输入1WORD格式右面的Dip开关(Dip2)=模拟输入2可能的设定值：0－单极性电压输入(0至＋10V)1－带监控的单极性电压输入(0至＋10V)2－单极性电流输入（0至20mA）3－带监控的单极性电流输入（0至20mA）4－双极性电压输入（-10V至＋10）P0757－标定HDC的x1值（v/mA）,就是0V或4mA对应0频率P0761－ADC死区的宽度（V/mA）,就是P0761的值对应0频率，前提是在P0761的值高于P0757的情况下。

目录第一章概述4第二章安装与接线6第三章操作介绍7第一节基本操作面板（BOP）的使用7第二节参数结构及表示方法8第三节调试步骤9第四章参数复位操作 10第五章快速调试 11第一节快速调试定义 11第二节快速调试步骤 11第六章功能调试 13第一节开关量输入功能 13第二节开关量输出功能 13第三节模拟量输入功能 14第四节模拟量输出功能 15第五节加减速时间 15第六节频率限制 15第七节多段速功能 16第八节停车和制动 17第九节制动电阻选配 18第十节自动再起动和捕捉再起动 19第十一节矢量控制 20第十二节本地远程控制 21第十三节闭环控制PID 21第十四节通讯 22第七章故障诊断 23第八章资源链接 27在按照本手册调试之前，请仔细阅读《MICROMASTER440使用大全》中安全指导章节中的“警告”，“注意”和“提示”，为您提供人生安全的保障，有效防止设备或与其连接的部件受到损伤。

安全指导MICROMASTER 440 简明调试指南 / 安全指导3警告• 本设备带有危险的电压，而且它所控制的是带有潜在危险的转动机构。

如果不遵守《使用大全》中“警告”的规定，或不按照其中的要求操作，就可能造成死亡，严重的人生伤害或重大财产损失。

• 只有经过认证合格的专业人员才允许操作本设备，并且在使用设备之前要熟悉本手册中所有的安全说明和有关安装、操作和维护的规定。

正确地进行搬运装卸就位安装和操作维护，是实现本设备安全和成功地投入运行的可靠保证。

• 注意触电的危险。

即使电源已经切断，变频器的直流回路电容器上仍然带有危险电压，因此，在电源关断5分钟以后才允许打开本设备。

• 输入电源线只允许永久性紧固连接。

设备必须接地（按照 IEC 536 Class 1，NEC 和其他适用的标准）。

• MICROMASTER440 变频器是在高压下运行。

• 电气设备运行时，设备的某些部件上不可避免的存在危险电压。

• 本设备不可作为“紧急停车机构”使用（参看 EN60204，9.2.5.4.）• 本设备可按照UL508C第42节的要求在变频器内部提供电动机过载保护功能。

变频器实训指导书（西门子MM440）编者：电气自动化技术专业任务1 变频器的面板操作与运行任务目的：1. 熟悉变频器的面板操作方法。

2. 熟练变频器的功能参数设置。

3. 熟练掌握变频器的正反转、点动、频率调节方法。

任务引入：变频器MM440系列（MicroMaster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器。

它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。

对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器的各种功能参数进行设置。

相关知识点：一．变频器面板的操作利用变频器的操作面板和相关参数设置，即可实现对变频器的某些基本操作如正反转、点动等运行。

变频器面板的介绍及按键功能说明详见本书任务1.4变频器的调试，具体参数号和相应功能参照系统手册。

二．基本操作面板修改设置参数的方法MM440在缺省设置时，用BOP控制电动机的功能是被禁止的。

如果要用BOP 进行控制，参数P0700应设置为1，参数P1000 也应设置为1。

用基本操作面板(BOP)可以修改任何一个参数。

修改参数的数值时，BOP有时会显示“busy”，表明变频器正忙于处理优先级更高的任务。

下面就以设置P1000=1的过程为例，来介绍通过基本操作面板(BOP)修改设置参数的流程，见表2-1。

表2-1 基本操作面板(BOP)修改设置参数流程操作步骤BOP显示结果1按键，访问参数2按键，直到显示P10003按键，直到显示in000，即P1000的第0组值4按键，显示当前值25按键，达到所要求的值16按键，存储当前设置7按键，显示r00008按键，显示频率任务训练 ：一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速控制。

二、训练工具、材料和设备西门子MM440变频器、小型三相异步电动机、电气控制柜、电工工具（1套）、连接导线若干等。
